活塞式压缩机性能测定
一、实验目的
1学习测定活塞式压缩机排气量的基本方法，了解活塞压缩机工作性能及原理；
2 按公式计算活塞式压缩机的排气量，求出公式计算值与实测值的相对误差，并根据所学知识对产生误差原因进行讨论。
3 掌握用计算机测绘示功图的基本知识、并根据示功图分析压缩机的运转情况。
4 了解计算机进行压力、温度采样的基本方法。
二、实验原理
1 排气量的测定
我国多采用喷咀截流法测量压缩机的排气量 , 其测试装置和喷咀均应符合国家标准。 压缩机将吸入气体经压缩升压后，排入储气罐稳压，经调节阀进入低压箱降压整流，再经节流喷咀喷出，喷咀前后形成压差，压差值由压力传感器采集，喷嘴前气体温度由温度传感器采集，压缩机转数由霍尔接近开关得到，其数据在计算机控制界面上均有显示，据公式便可计算出该运转状态下的排气量。 2 示功图的测绘
通过在压缩机气缸盖上安装的压力传感器将气缸内的压力转变为微弱的电压信号，经过
ADAM3016调理模块处理信号之后，通过接线端子板及一根37pin 电缆连接线与PCL －818L 数据采集板相连。环境温度等其他参数通过相应的传感器及变送器，以相同的连接方式进入数据采集板。皮带轮附近安装有霍尔接近开关，皮带轮与接近开关在压缩机曲轴每旋转一周开始的时候，产生一个脉冲开关信号，利用它作为开始采样的启动信号。对应任一压力值的气缸容积可以通过简单的数学计算得到。数学计算过程如下：
假定活塞压缩机一个工作循环内取样次数为n （可由计算机来设定），则对应的第?个采样点活塞在气缸中的位移s 为
()????
???
????? ??α--+α-=2
2sin )L r (11r L cos 1r s
式中
α ─ 曲轴（曲柄）的转角，n
360i ?=α（?＝0，1，2，…，n ）
r ─ 曲轴（曲柄）半径，本实验 r ＝57mm
L ─ 连杆长度，本实验 L ＝250mm
气缸内气体容积为 V ＝A ?s （A 为气缸横截面积）
其中2
D 4
A π=
，D 为活塞直径，D=153mm
采用chart 绘图插件，压力值显示在纵坐标上，气缸容积／位移值显示在横坐标上，便
得到了示功图曲线，同时计算机控制界面上还显示指示功率的数值。 整个测试系统结构如图1所示。
图1 数据采集系统结构图
三、实验装置和流程
1 实验装置 详见图
2 2 系统工作流程
系统运行后，主程序等待开始采集的命令（测试系统的计算机操作界面上设置有此按
钮），当接受到这一指令后，扫描818L 数据采集板的数字量输入通道，当检测到信号突变后，转入采样程序，按照要求的采样个数和延迟时间对模拟量输入通道进行采集和A/D 转换，并将所得的结果存入采样数组；转换及存储完毕后，等待指令进行下一次操作。
－3－
图2 实验装置简图
1－消音器
2－喷咀 3－压力传感器 4－温度传感器 5－减压箱
6－调节阀 7－压力表 8－安全阀
9－稳压罐
10－单向阀
11－温度传感器
12－压力传感器
13－温度传感器
14－吸入阀
15－控制柜
16－计算机
17－接近开关
注：图中虚线为信号传输线
四、实验方法与步骤
1. 打开计算机，进入系统操作界面。
2. 压缩机的启动
（1）接通冷却水； （2）检查油箱油线位置；
（3）检查压力表、安全阀、安全调节阀等是否运转正常可靠； （4）检查盘车是否正常；
（5）点击操作界面“数据采样”菜单中“准备工作项”，确认准备工作完成。 3. 调节和测量
（1）将调节阀全开后按动控制柜上的启动按钮(2个绿色按钮同时按下)，启动电机； （2）调节调节阀使储气罐内压力稳定在 0.lMPa ；
（3）稳定后用鼠标点击操作界面上的采样按纽，示功图便显示在操作界面上，可将其
保存及打印，同时记录下压缩机的转速、吸入阀附近温度、喷咀前后的压差、喷咀前温度、指示功率（5个参数在操作界面均有显示），前四个参数用于计算压缩机的流量。
4． 重复步骤3中的（2）（3），使稳压罐压力稳定在 0.2MPa, 0.3MPa, 0.4MPa, 0.5MPa, 5. 按动控制柜上的停止按钮（红色），使电机停止运转，关闭冷却水，打开调压阀，将
稳压罐内气体排空。
五、数据处理
1． 计算输气量
1
00
261053.1128T P H
T CD Q -?= 其中，C 由表可查的 C=0.980，P 0=101300Pa ，H=5780Pa
To=26.32+273.15=299.47K , T 1=28.56+273.15=301.71K 所以，Q=1.65 m 3
/min 2. 计算排气量
（1） H V T P l V n V 2?????=λλλλ
其中n=522r/min, 压缩比1
'2P P =ε=（1.013×105＋0.5×106
）/101300=5.936
据此查的λT =0.93，λP =0.96，λl =0.96s
V H = F h ·s=0.0021m
3
(24
D F h π=,D ＝0.153m, S ＝0.114m)
H
V V 0=α=0.0781 （V 0＝1.64×10-4m 3
）
)1(11--=m
V ε
αλ=0.73
V =522×0.96×0.96×0.93×0.73×2×0.0021=1.37m 3
/min (2) 相对误差
100%Q ?公式
实测公式－V V =20％
同理，可求得其他各组数据的结果，整理于下表
（3）绘制曲线
示功图
（4）讨论误差产生的原因
误差可能由以下原因造成：a.数据跳动而造成的读数误差
b.仪器仪表本身不太准确
c.调节出口阀时，未能使指针准确指向目标值
六、思考题
1. 结合示功图分析压缩比对排气量的影响？
压缩比越大排气量就越小，这是因为压缩比越大，再吸气量一定的情况下，系统损失的就越大，再加上气体被压缩，故排气量就越小，从示功图可以看出，一个循环过程中都有一个膨胀过程，且压缩比越大膨胀完成时的体积就越大。
2．示功图的用途是什么?
示功图表示压缩机一个循环过程中气缸压力随容积变化的规律，它对人们了解压缩机的性能特点，从而对在压缩机选型和调节时产生很大的帮助作用。
YUY-JD55制冷压缩机性能测试实训装置 实 验 指 书 导 上海育仰科教设备有限公司

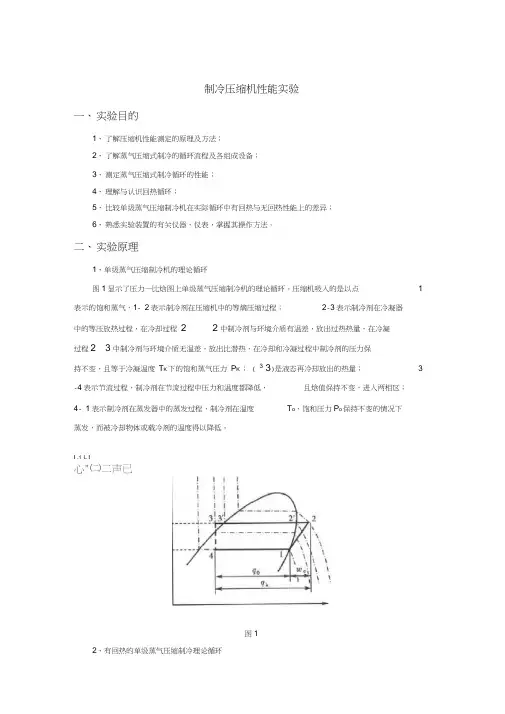

一、实验目的 1、了解压缩机性能测定的原理及方法； 2、了解压缩式制冷的循环流程及各组成设备； 3、测定蒸气压缩式制冷循环的性能； 4、理解与认识回热循环； 5、比较单级压缩制冷机在实际循环中有回热与无回热性能上的差异； 6、熟悉实验装置的有关仪器、仪表，掌握其操作方法。 二、实验原理 1、单级压缩制冷机的理论循环 图1显示了压力－比焓图上单级蒸气压缩制冷机的理论循环。压缩机吸入的是以点1表示的饱和蒸气，1－2表示制冷剂在压缩机中的等熵压缩过程；2－3表示制冷剂在冷凝器中的等压放热过程，在冷却过程22'-中制冷剂与环境介质有温差，放出过热热量，在冷凝过程32'-'中制冷剂与环境介质无温差，放出比潜热，在冷却和冷凝过程中制冷剂的压力保持不变，且等于冷凝温度T K 下的饱和蒸气压力P K ；（33-'）是液态再冷却放出的热量；3－4表示节流过程，制冷剂在节流过程中压力和温度都降低，且焓值保持不变，进入两相区；4－1表示制冷剂在蒸发器中的蒸发过程，制冷剂在温度T 0、饱和压力P 0保持不变的情况下蒸发，而被冷却物体或载冷剂的温度得以降低。 图 1
