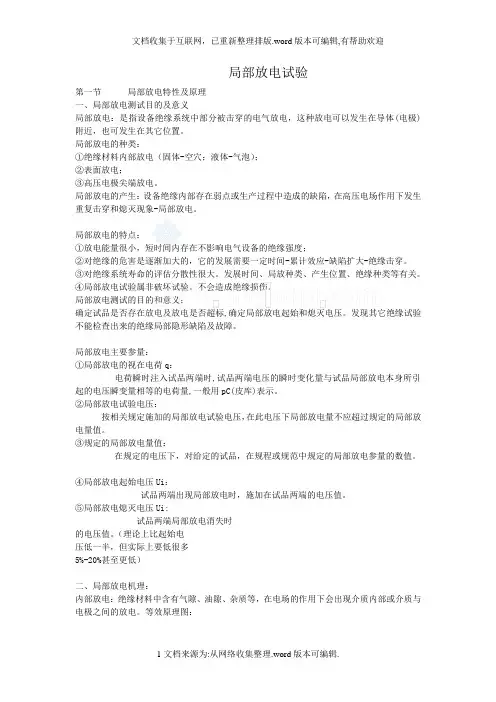

局部放电试验
第一节局部放电特性及原理
一、局部放电测试目的及意义
局部放电：是指设备绝缘系统中部分被击穿的电气放电，这种放电可以发生在导体(电极)附近，也可发生在其它位置。
局部放电的种类：
①绝缘材料内部放电（固体-空穴；液体-气泡）；
②表面放电；
③高压电极尖端放电。
局部放电的产生：设备绝缘内部存在弱点或生产过程中造成的缺陷，在高压电场作用下发生重复击穿和熄灭现象-局部放电。
局部放电的特点：
①放电能量很小，短时间内存在不影响电气设备的绝缘强度；
②对绝缘的危害是逐渐加大的，它的发展需要一定时间-累计效应-缺陷扩大-绝缘击穿。
③对绝缘系统寿命的评估分散性很大。发展时间、局放种类、产生位置、绝缘种类等有关。
④局部放电试验属非破坏试验。不会造成绝缘损伤。
局部放电测试的目的和意义：
确定试品是否存在放电及放电是否超标,确定局部放电起始和熄灭电压。发现其它绝缘试验不能检查出来的绝缘局部隐形缺陷及故障。
局部放电主要参量：
①局部放电的视在电荷q：
电荷瞬时注入试品两端时,试品两端电压的瞬时变化量与试品局部放电本身所引起的电压瞬变量相等的电荷量,一般用pC(皮库)表示。
②局部放电试验电压：
按相关规定施加的局部放电试验电压，在此电压下局部放电量不应超过规定的局部放电量值。
③规定的局部放电量值：
在规定的电压下，对给定的试品，在规程或规范中规定的局部放电参量的数值。
④局部放电起始电压Ui：
试品两端出现局部放电时，施加在试品两端的电压值。
⑤局部放电熄灭电压Ui:
试品两端局部放电消失时
的电压值。（理论上比起始电
压低一半，但实际上要低很多
5%-20%甚至更低）
二、局部放电机理：
内部放电：绝缘材料中含有气隙、油隙、杂质等，在电场的作用下会出现介质内部或介质与电极之间的放电。等效原理图：
Ua Ug Cg放电局部放电放电的产生与介质内部电场分布有关，空穴与介质完好部分电压分布关系如下：
介质总电容:
设空穴与其串联部分介质的总电容Cn:
因为介质电容充电电荷q=UC C=εS/d
Eg:空穴电场强度εg:空穴介电常数
Eb:与空穴串联部分电场强度
εb: 与空穴串联部分介电常数
设qn为空穴充电电荷 Ug=qn/Cg
空穴电场强度Eg= Ug/dg=q/dgCg
dg:空穴距离 db:串联部分完好介质厚度
介质中平均场强
εg=1空穴大多为空气εb>1 所以空穴的E高于完好介质,同时，完好介质的临界场强远高于空气，如环氧树脂Ec=200-300(kV/cm),而空气为25-30(kV/cm)，当外施电压达一定值时空穴首先击穿,其它介质完好,形成局部放电。
局部放电脉冲: ua uc ug 空穴击穿 uc ur 放电熄灭 uc重新建立 ug空穴击穿连续放电由于放电时空穴电压下降时间很短约10-7s相当一脉冲波。内部放电总是出现在电源的
一、三象限，脉冲次数随着
外施电压的上升而增多，放
电波形大多比较对称且较密，
一般呈线性关系。
3. 电晕放电：在电场极不均匀的情
况下，导体表面的电场强度达到附
近气体的击穿场强发生的放电。电
晕放电大多发生在电极边缘、导体
尖端周围，电晕放电一般发生在负
半周。
三、放电量与各参数间的关系
一个脉冲真实放电量qr，Ug、Ur等参数在实际试品中是不可知的，同时绝缘缺陷各不相同，故真实放电量是不可以直接测量的。
局部放电将引起绝缘上所施加电压的变化,产生一个ΔU,同时也引起绝缘介质中电荷q的转移,我们称之为视在放电量。
第二节局部放电测量方法
局部放电会产生各种物理、化学变化，如发生电荷转移交换，发射电磁波、声波、发热、发光、产生分解物等，所以有很多测量局部放电的方法，一般分为电测法和非电测法。
一、超声波局部放电测量原理
超声波是一种振荡频率高于20kHz的声波，超声波的波长较短，可以在气体、液体和固体等媒介中传播，传播的方向性较强、故能量较集中，因此通过超声波测试技术可以测定局部放电的位置和放电程度。
超声波局部放电测量特点：
1. 可以较准确的测定局部放电的位置。
2. 测量简便。可在被测设备外壳任意安装传感器。
3. 不受电源信号的干扰。
4. 测试灵敏度低，不能直接定量。
一、超声波传感器的原理及应用
1. 超声波传感器的原理:压电效应
单片陶瓷振动子 f∝t/r2
t: 振动子厚度 r：振动子半径
采用密封结构传感器根据不同的尺寸作成不同频率的传感器。
局部放电超声测量
电测法与超声法联合测量以电信号为时间零点测量与超声信号的时间差Δt 计算出放电点与传感器的距离s=vΔt v=1.42mm/μs（油中）
1. 其他非电检测方法
①光检测法透明介质电缆芯水介质光电倍增管观察
②热检测法严重放电局部热效应热电偶测温升
③放电产物分析法分解气体分析化学生成物推断放程度
第三节脉冲电流测量原理及方法
局部放电电测法：1.无线电干扰测量法RIV：直接耦合或天线
RIV表读取μv 不能直接读取放电量
2.放电能量法：放电有能量损耗测量一个周期的放电能量
3.脉冲电流法。IEC通用方法，直接通过检测回路测量电压脉冲，灵敏度最高。
一、脉冲电流测量法仪器及接线
测量仪器主要有脉冲显示仪和数字分析仪。
1.测试接线：
并联法试品一端接地，
检测阻抗容量可较小。
a并联法
试品一端可以不接地的
采用串联法。
b串联法
c平衡法
平衡法：将两台电容量相差不大的试品，相互作为耦合电容并平衡抑制干扰。灵敏度略低于直测法。
仪器测得的信号Uf=Ua-Ub
检测阻抗：
测量阻抗Zm。测量阻抗是一个四端网络的元件，它可以是电阻R 或电感L的单一元件，也可以是电阻电容并联或电阻电感并联的RC 和RL 电路，也可以由电阻、电感、电容组成RLC 调谐回路。
调谐回路的频率特性应与测量仪器的工作频率相匹配。测量阻抗应具有阻止试验电源频率进入仪器的频率响应。连接测量阻抗和测量仪器中的放大单元的连线，通常为单屏蔽同轴电缆。RC型频带宽、噪声大,试品电流大时阻抗上有工频分量。
RCL型对工频呈低阻抗，对放电脉冲检测灵敏度较高，频带较窄，噪声水平较低。RCL型应用普遍。
一、等效回路的校正：在试品两端主入已知电荷量，得到需要的视在放电量，测量比较试品放电量之间的换算系数。
1.校正方法：注入q0=UN.Cq
试品的电容Cx为已知，Cx两端的电荷：q0=UN CxCq/Cx+Cq Cq<< Cx 所以q0≈UN.Cq一般Cq为固定值，调节UN得到不同的q0值。不论采用何种接线，校准信号必须从试品两端注入。
如采用示波器观察脉冲，应先调节宽带放大器的增益，得到一个高度为L0mm的脉冲，然后计算单位刻度的放电量q0/ L 0，此时L0= q0。试品册得的视在放电量q= UN.Cq （L/ L0）若放大器变档则：
q= UN.Cq（L/ L0）×10(N1-N2) 示波器读数
L:测量信号高度；L0：校正信号高度 N1:测量档位 N2:校正档位
放电表读数：
q= UN.Cq（x/x0）×10(N1-N2 ）
X: 测量信号读数；x0：校正信号读数
一般放大器总增益100dB，分为5个档位，每个档位为20dB, 放大器频率范围：20-200kHz 例：校正信号为X= 100pC UN=10V Cq=10PF
调节放大器使读数为X0=100格
放大器档位为N2=3（此时放大器微调不能再动）
测量信号读数 X=50格 N1=3
则q= 10×10（50/100）×10(3-3)=50 Pc
若X=50格 N1=4 则q= 10×10（50/100）×10(4-3)=500 pC
一、方波发生器及校正电容Cq的选择
方波的要求：上升时间不大于0.1μs
校正电容Cq的选择: Cq≤0.1Cx 一般为10 pC或100 pC
第四节互感器局部放电测量
1.电流互感器局部放电测量接线：
Ck：耦合电容器可选用500-
6000pF高压电容，本身局放
小于试品允许值的50%
35Kv CT电容很小可采用串联
法，利用T对地杂散电容作为
Ck，不用Z。测量时二次短接
后与铁心一起接地。
标准：GB1208-97《电流互感器》规定在电压 1.2Um/√3时放电量：交接时不大于20pC Um=1.15Un=1.15×35=40.25kV
试验加压：1.2Um/√3=1.2×40.25/1.732=27.89 kV
2.电压互感器局部放电测量回路
相对相：在电压1.2 Um放电量：在交接时不大于20Pc。试验时一次、二次不应短路，试验应作两次，AX对调，放电量取大的为最后结果。采用直接加压法，如励磁电流过大，应采用3倍频电源。
第五节电力变压器局部放电试验
1. 测量接线及试验方法：
+
相对相：在电压1.2 Um放电量：在交接时不大于20Pc。试验时一次、二次不应短路，试验应作两次，AX对调，放电量取大的为最后结果。采用直接加压法，如励磁电流过大，应采用3倍频电源。
第五节电力变压器局部放电试验
1. 测量接线及试验方法：
+
标准：
1.制造厂与用户协商，天津电力公司规定小于10pC；
2.依照制造厂技术条件；
3.依据有关标准，如：JB/DQ2628-90，《树脂绝缘干式变压器质量分等》标准规定放电量应小于50pC。
加压方法：低压施加相对相1.5Um预加电压，持续30s，然后降至1.1Um相对相电压，持续3min读数。
低压施加3相倍频电源。
试验方法：测量A相，B、C分别接地，其他两相同理。判定时取最大值。试验时铁心接地。
第六节局部放电波形图谱识别
1.内部放电：
单气隙多气隙
2.表面放电：
3.电晕放电：
4.干扰放电波形：
接触不良
可控硅元件动作磁饱和产生的谐振波形
调制或非调制的干扰波形荧光灯产生的干扰
第七节局部放电试验应注意的事项：
1. 试验程序：
①试前准备：试品表面应清洁干燥，其温度和环境温度一致，试验前试品不应受机械、热和电的作用。
②校验测试回路的灵敏度，应不低于试品允许放电量的50%。
③高压引线应采用蛇皮管，与试品连接处应紧密，必要时加屏蔽。
④试品、测试设备可靠接地，最好一点接地，接地线尽量短。
⑤试验回路要紧凑，试品远离其他物体。
1. 干扰的来源、识别和抑制：
①来源：
a.电源干扰信号；
b. 接地系统的干扰；
c.空间干扰信号;
d.测试回路本身的干扰信号。
②识别：
a.测试回路通电，不升压仪器指示主要是电源干扰。
b.不带试品，升压到额定，此时干扰主要来自升压器及与高压连接的各设备。
c. 测试回路不通电，仪器指示主要是空间干扰信号。
d.利用示波器识别其他各种干扰。
③抑制：
a.从波形的特点分析区别，读取放电脉冲。
b.在电源回路和高压回路加滤波器。
c.测量装置选择合适的频带和中心频率。
d.采用平衡测试回路。
e.时间开窗法。
变压器局部放电试验内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
变压器局部放电试验 试验及标准 国家标准GB1094-85《电力变压器》中规定的变压器局部放电试验的加压时间步骤，如图5所示。其试验步骤为：首先试验电压升到U 2下进行测量，保持5min ；然后试验电压升到U 1，保持5s ；最后电压降到U 2下再进行测量，保持30min 。U 1、 U 2的电压值规定及允许的放电量为 U U 2153=.m 电压下允许放电量Q ＜500pC 或 U U 213 3=.m 电压下允许放电量Q ＜300pC 式中 U m ——设备最高工作电压。 试验前，记录所有测量电路上的背景噪声水平，其值应低于规定的视在放电量的50%。 测量应在所有分级绝缘绕组的线端进行。对于自耦连接的一对较高电压、较低电压绕组的线端，也应同时测量，并分别用校准方波进行校准。 在电压升至U 2及由U 2再下降的过程中，应记下起始、熄灭放电电压。 在整个试验时间内应连续观察放电波形，并按一定的时间间隔记录放电量Q 。放电量的读取，以相对稳定的最高重复脉冲为准，偶尔发生的较高的脉冲可忽略，但应作好记录备查。整个试验期间试品不发生击穿；在U 2的第二阶段的30min 内，所有测量端子测得的放电量Q ，连续地维持在允许的限值内，并无明显地、不断地向允许的限值内增长的趋势，则试品合格。 如果放电量曾超出允许限值，但之后又下降并低于允许的限值，则试验应继续进行，直到此后30min 的期间内局部放电量不超过允许的限值，试品才合格。利用变压器套管电容作为耦合电容C k ，并在其末屏端子对地串接测量阻抗Z k 。
试验记录、试验报告和试验结果分析 电气设备在运行中受到运行条件和外部条件的影响一些参数会发生变化，如负载电流的影响，各种过电压的影响，短路故障的影响，和温度、湿度的影响，另外绝缘介质在运行过程中会产生自然老化，承受内、外过电压影响时会产生绝缘积累效应。预防性试验的目的就是每隔一定的周期通过一定的试验项目把电气设备的运行状态和参数测试出来，从而判别电气设备是否能够安全运行，有无安全隐患。 一、试验记录及试验报告 试验记录应全面、准确的记录如下内容和数据 1、试验日期及天气条：如试验日期、天气、温度、湿度等。 2、被试设备的铭牌数据，产品序号，安装位置。 3、试验设备及仪表、仪器的型号，编号及校验状况。 4、试验方法和接线。 5、试验数据。 6、试验分析及结论。 7、试验人员的签名。 二、试验数据的确定 在高电压试验中除了要采用正确的试验方法和接线外，重要的是能够根据试验数据对被试设备的状态进行正确的分析和判断，这就要求试验人员熟悉每项试验项目的作用，熟悉电气设备的结构和每个试验项目所能反映的问题。还要能够及时的排除试验误差。在试验时应一般采用如下方法对试验数据和结果进行处理： （1）试验接线、试验方法误差，接线试验方法是否正确，试验电压、电流测量是否准确，比如做直流泄漏试验时，试验电压是否从高压测直接测量，微安表所接的位置是否合适，是否加了合格的滤波电容？特别是在做避雷器等非线性
元件的直流泄漏电流试验时如果电压测量不准则会造成泄漏电流较大的误差。还有做介质损试验时接线不同测量结果也会有较大的差异。 （2）仪表、仪器误差，仪表、仪器在长途运输，搬运和使用中会损坏，或产生较大误差，如不能及时检查、校对就会对试验结果造成严重形响。特别是一些测量表计、仪器如分压器、互感器，各种仪表等损坏后如不能及时发现，就会对试验结果产生较大的影响。还有仪器的容量问题和仪表的读数范围问题，如仪器的容量不足，或型乎选择不对也会对试验结果产生较大的影响。而对仪表的选择，则是应这择在仪表读数刻度的30℅--80℅范围内，如果靠近上限或下限读数则误差就较大。 （3）被试品的表面状况，对绝缘试验来说，被试品的表面状况对试验结果会产生很大的影响，所以在试验前应彻底清擦被试品表面或采取屏蔽措施排除被试品表面污秽对试验结果的影响。 （4）环境条件，特别是温度、湿度对试验结果会造成很大的影响，所以一般绝缘试验不要在阴雨天气进行，不要在气温低于5c0，和高于40c0时做，不要在空气湿度大于80℅时做，如能换算到标准状态的应尽量换算到标准状态。 （5）各种干扰的影响，对于发电厂、变电所的电气设备，往往处于电场干扰、磁场干扰等复杂的电磁环境下，而大多项目如绝缘介质损试验，局部放电试验等，容易受干扰的影响，会使试验结果产生较大的偏差，因而在试验时要采取切实可行的措施来排除干扰对试验的影响。 在完成某个试验项目后，特别是当某个试验数据有问题时，不要急着对被试品下结论，而是要对试验接线、试验方法，仪、器仪表进行反复检查，对试验条件、外部环境进行仔细分析，对被试品表面状况进行认真处理，对各种干扰进行排除，必要时要采用不同的方法，不同的仪器、仪表，不同的接线进行复试。当这些都排除后，再确定试验数据。 三、试验结果的分析 我们对电气设备做一系列的试捡项目，目的就是通过试验来判定被试设备的运行状态，有无潜伏性故障。那么我们应如何对试验数据进行分析，从而得出结论性的东西呢？一般我们对试验结果做如下处理：
局部放电试验 第一节局部放电特性及原理 一、局部放电测试目的及意义 局部放电：是指设备绝缘系统中部分被击穿的电气放电，这种放电可以发生在导体(电极)附近，也可发生在其它位置。 局部放电的种类： ①绝缘材料内部放电（固体-空穴；液体-气泡）； ②表面放电； ③高压电极尖端放电。 局部放电的产生：设备绝缘内部存在弱点或生产过程中造成的缺陷，在高压电场作用下发生重复击穿和熄灭现象-局部放电。 局部放电的特点： ①放电能量很小，短时间内存在不影响电气设备的绝缘强度； ②对绝缘的危害是逐渐加大的，它的发展需要一定时间-累计效应-缺陷扩大-绝缘击穿。 ③对绝缘系统寿命的评估分散性很大。发展时间、局放种类、产生位置、绝缘种类等有关。 ④局部放电试验属非破坏试验。不会造成绝缘损伤。 局部放电测试的目的和意义： 确定试品是否存在放电及放电是否超标,确定局部放电起始和熄灭电压。发现其它绝缘试验不能检查出来的绝缘局部隐形缺陷及故障。 局部放电主要参量： ①局部放电的视在电荷q： 电荷瞬时注入试品两端时,试品两端电压的瞬时变化量与试品局部放电本身所引起的电压瞬变量相等的电荷量,一般用pC(皮库)表示。 ②局部放电试验电压： 按相关规定施加的局部放电试验电压，在此电压下局部放电量不应超过规定的局部放电量值。 ③规定的局部放电量值： 在规定的电压下，对给定的试品，在规程或规范中规定的局部放电参量的数值。 ④局部放电起始电压Ui： 试品两端出现局部放电时，施加在试品两端的电压值。 ⑤局部放电熄灭电压Ui: 试品两端局部放电消失时 的电压值。（理论上比起始电 压低一半，但实际上要低很多 5%-20%甚至更低） 二、局部放电机理： 内部放电：绝缘材料中含有气隙、油隙、杂质等，在电场的作用下会出现介质内部或介质与电极之间的放电。等效原理图：
局部放电测试方法

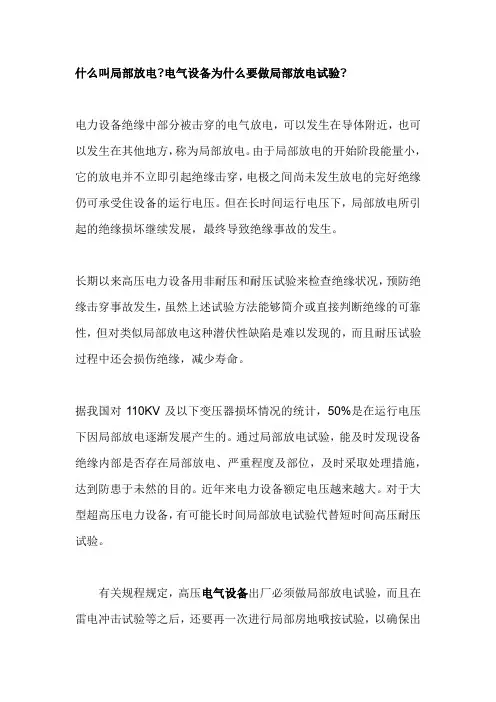

局部放电测试方法 随着电力设备电压等级的提高，人们对电力设备运行可靠性提出了更加苛刻的要求。我国近年来110kV以上的大型变压器事故中50％是属正常运行下发生匝间或段间短路造成突发事故，原因也是局部放电所致。局部放电检测作为一种非破坏性试验，越来越得到人们的重视。 虽然局部放电一般不会引起绝缘的穿透性击穿，但可以导致电介质（特别是有机电介质）的局部损坏。若局部放电长期存在，在一定条件下会导致绝缘劣化甚至击穿。对电力设备进行局部放电试验，不但能够了解设备的绝缘状况，还能及时发现许多有关制造与安装方面的问题，确定绝缘故障的原因及其严重程度。因此，高压绝缘设备都把局部放电的测量列为检查产品质量的重要指标，产品不但在出厂时要做局部放电试验，而且在投入运行之后还要经常进行测量。对电力设备进行局部放电测试是一项重要预防性试验。 根据局部放电产生的各种物理、化学现象，如电荷的交换，发射电磁波、声波、发热、光、产
生分解物等，可以有很多测量局部放电的方法。总的来说可分为电测法和非电测法两大类，电测法包括脉冲电流法、无线电干扰法、介质损耗分析法等，非电测法包括声测法、光测法、化学检测法和红外热测法等。 一、电测法 局部放电最直接的现象即引起电极间的电荷移动。每一次局部放电都伴有一定数量的电荷通过电介质，引起试样外部电极上的电压变化。另外，每次放电过程持续时间很短，在气隙中一次放电过程在10 ns量级；在油隙中一次放电时间也只有1μs。根据Maxwell电磁理论，如此短持续时间的放电脉冲会产生高频的电磁信号向外辐射。局部放电电检测法即是基于这两个原理。常见的检测方法有脉冲电流法、无线电干扰法、介质损耗分析法等。 1．脉冲电流法 脉冲电流法是一种应用最为广泛的局部放电测试方法。脉冲电流法的基本测量回路见图3-5 。图中C x代表试品电容，Z m（Z'm）代表测量阻抗，C k代表耦合电容，它的作用是为C x与

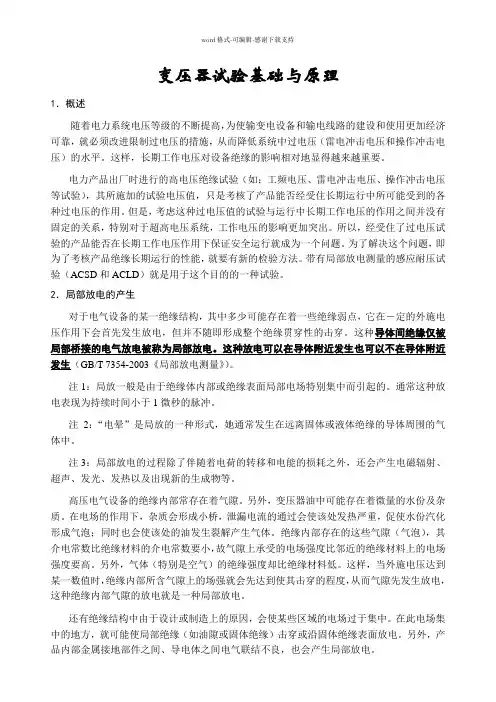

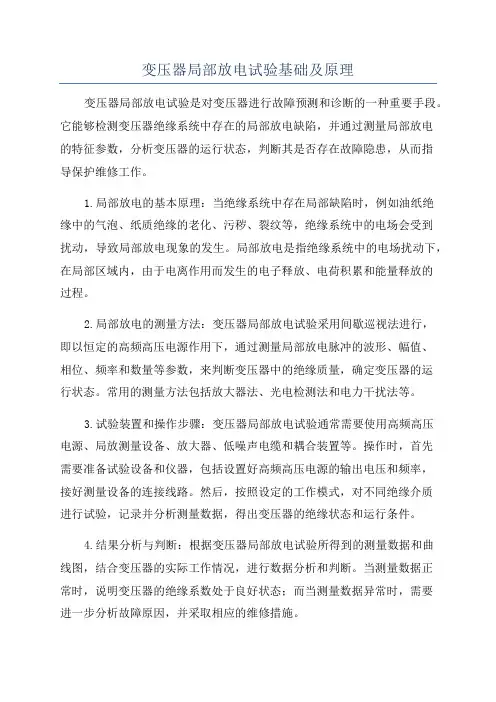

变压器试验基础与原理 1．概述 随着电力系统电压等级的不断提高，为使输变电设备和输电线路的建设和使 用更加经济可靠，就必须改进限制过电压的措施，从而降低系统中过电压（雷电冲击电压和操作冲击电压）的水平。这样，长期工作电压对设备绝缘的影响相对地显得越来越重要。 电力产品出厂时进行的高电压绝缘试验（如：工频电压、雷电冲击电压、操 作冲击电压等试验），其所施加的试验电压值，只是考核了产品能否经受住长期 运行中所可能受到的各种过电压的作用。但是，考虑这种过电压值的试验与运行中长期工作电压的作用之间并没有固定的关系，特别对于超高电压系统，工作电压的影响更加突出。所以，经受住了过电压试验的产品能否在长期工作电压作用 下保证安全运行就成为一个问题。为了解决这个问题，即为了考核产品绝缘长期运行的性能，就要有新的检验方法。带有局部放电测量的感应耐压试验（ACSD 和ACLD）就是用于这个目的的一种试验。 2．局部放电的产生 对于电气设备的某一绝缘结构，其中多少可能存在着一些绝缘弱点，它在－ 定的外施电压作用下会首先发生放电，但并不随即形成整个绝缘贯穿性的击穿。 这种导体间绝缘仅被局部桥接的电气放电被称为局部放电。这种放电可以在导体附近发生也可以不在导体附近发生（GB/T 7354-2003《局部放电测量》）。 注1：局放一般是由于绝缘体内部或绝缘表面局部电场特别集中而引起的。 通常这种放电表现为持续时间小于1微秒的脉冲。 注2：“电晕”是局放的一种形式，她通常发生在远离固体或液体绝缘的导体 周围的气体中。 注3：局部放电的过程除了伴随着电荷的转移和电能的损耗之外，还会产生 电磁辐射、超声、发光、发热以及出现新的生成物等。 高压电气设备的绝缘内部常存在着气隙。另外，变压器油中可能存在着微量 的水份及杂质。在电场的作用下，杂质会形成小桥，泄漏电流的通过会使该处发热严重，促使水份汽化形成气泡；同时也会使该处的油发生裂解产生气体。绝缘内部存在的这些气隙（气泡），其介电常数比绝缘材料的介电常数要小，故气隙 上承受的电场强度比邻近的绝缘材料上的电场强度要高。另外，气体（特别是空
