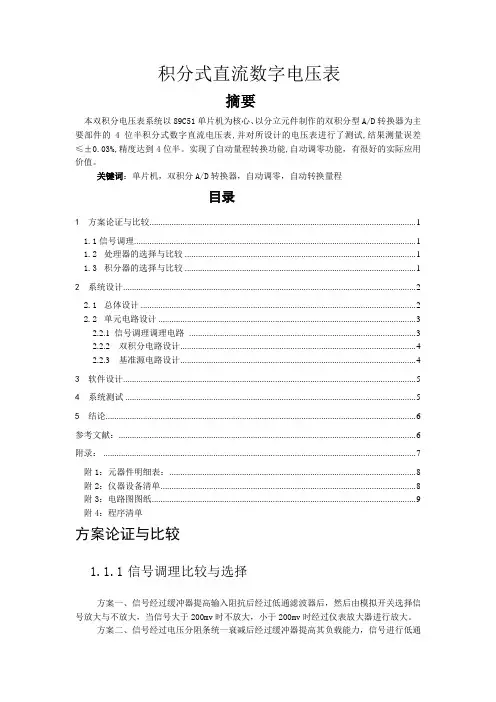

积分式直流数字电压表
摘要
本双积分电压表系统以89C51单片机为核心、以分立元件制作的双积分型A/D转换器为主要部件的4位半积分式数字直流电压表,并对所设计的电压表进行了测试,结果测量误差≤±0.03%,精度达到4位半。实现了自动量程转换功能,自动调零功能，有很好的实际应用价值。
关键词：单片机，双积分A/D转换器，自动调零，自动转换量程
目录
1 方案论证与比较 (1)
1.1信号调理 (1)
1.2处理器的选择与比较 (1)
1.3积分器的选择与比较 (1)
2 系统设计 (2)
2.1总体设计 (2)
2.2单元电路设计 (3)
2.2.1 信号调理调理电路 (3)
2.2.2 双积分电路设计 (4)
2.2.3 基准源电路设计 (4)
3 软件设计 (5)
4系统测试 (5)
5 结论 (6)
参考文献： (6)
附录： (7)
附1：元器件明细表： (8)
附2：仪器设备清单 (8)
附3：电路图图纸 (9)
附4：程序清单
方案论证与比较
1.1.1信号调理比较与选择
方案一、信号经过缓冲器提高输入阻抗后经过低通滤波器后，然后由模拟开关选择信号放大与不放大，当信号大于200mv时不放大，小于200mv时经过仪表放大器进行放大。
方案二、信号经过电压分阻条统一衰减后经过缓冲器提高其负载能力，信号进行低通
滤波器其截止频率在10HZ左后滤除高频噪声及干扰，然后经过低噪声，高精度运放放大。
方案论证：方案一对不同信号进行放大其电路复杂，当测量多个量程时放大电路的增益不一样，需多个放大电路成本很高，且用仪表放大器价格过于昂贵。方案二通过统一衰减后在进行放大其电路简单调试方便。所以采用方案二。
1.2 处理器的比较与选择
STC单片机所特有的在线下载功能和其他公司的单片机不同，不是利用SPI进行在线编程，而是利用IAP功能，在系统运行时编程，因此，可以通过串口来对单片机进行编程。其电路极为简单，只要所使用的单片机系统具有232串口通信功能即可。.工作宽温度范围,-40℃~85℃,在系统可编程,无需编程器,可远程升级,抗干扰强.价格低廉,所以采用了STC单片机.
1.3积分器比较与选择
方案一、采用双极性运放UA741，UA741为通用运放价格便宜，容易购买。积分电容选择胆电容进行积分。
方案二、采用FET运放TL062，其漏电流小，电容选择独石电容。
方案论证：方案一ua741器基集电流大，失调电流大对积分产生影响，且胆电容的漏电流大也对积分产生一定影响，而方案二TL062为FET型输入阻抗高基集电流小且独石电容漏电流小。所以才用方案二。
2系统设计
2.1 总体设计
本设计基于STC89C51单片机的4位半积分式直流数字电压表设计的设计思路及实现方法。在设计中,充分利用了89C51单片机内部的高速计数器和以分立元件组成的双积分型A/D 转换器的优良特性,使整个设计达到了比较满意的效果。硬件设计主要有双电源电路、信号采集电路、量程转换电路、开关逻辑控制电路、积分比较与自动回零电路、单片机系统、显示电路组成。软件编程采用模块化结构,主要有时序子程序,系数运算子程序, BCD码转换子程序,自动量程转换子程序,显示子程序等组成。
信号经过电阻分压器统一衰减后，经过运放缓冲后在经过高精度，低噪声，失调电压小的运放OP37放大，开始先对信号进行积分，后开始对基准源进行反积分，然后经过单片机运算处理后有单片机显示。
信号衰减选择放大
基准源
VREF 逻
辑
选
择
积分比较和
自动调零
单片机处
理
液晶显示电源
200mv比较
器
量程转换
图一
2.2 单元电路设计
2.2.1 信号调理调理电路
图二
信号经过电压分阻条统一衰减后经过缓冲器提高其负载能力，信号进行低通滤波器其截止频率在10HZ左后滤除高频噪声及干扰，然后经过低噪声，高精度运放放大。放大倍数可有可变电阻进行调整补偿。
2.2.2 双积分电路设计
图三
单片机通过对开关逻辑控制电路来控制双积分A/D转换,单片机先控制开关逻辑控制电路使s2接通进行自动回零,接着OUT2接通将待测电压进行正积分,再使Vref接通对反积分基准电压进行反积分,同时单片机内部计数器开始计数,到一定时间后比较电路中的比较电路输出中断信号,单片机停止计数并将计数值滤波,通过减法、乘法和除法的系数运算最后转换成BCD码,再通过显示电路将待测电压值显示出来。A/D转换是在单片机和开关逻辑控制电路的控制下有条不紊地进行,全部过程可分三个阶段:(1)正积分:也称信号采集阶段。在这个阶段,通过单片机对开关逻辑控制电路的控制对检测电压out2积分。积分器的输出电压随时间线性地增加。正积分时间由单片机控制,定时为T1,在T1结束时积分器的输出电压为: Vout(T1)=-1／C2*R9∫out2 (公式一)
(2)反积分:也称计数阶段。在这个阶段,通过单片机对开关逻辑控制电路的控制对基准电压ref积分。经过T2时间后回到0,
Vout2（T2）=Vout1+1／C2*R9∫Vref (公式二)
T2=out2*T1/T2 (公式三)
由此可以看出T2的大小取决于输入待测电压Vx的大小。
(3)自动回零:也称复位阶段,在该阶段,因反积分使比较器输出由高电平变成低电平,再由单片机控制开关逻辑控制电路动作,使VA导通,使得积分电容充分放大。
2.2.3 基准电压电路设计
图四
负电源电压采用高精度可编程稳压器件TL431产生，然后进过电源滤波。在经过缓冲器进行隔离，以免后级电路对基准源产生负载影响，影响基准源的精度。
3 软件设计
控制芯片为STC89C52,由于处理器速度较快,所以采用c 语言编程方便简单.软件流程如图下
开始
初始化
自动调零
N
比较器低电平
否
Y
定时60ms正
向积分
方向积分
比较器低电平
否
停止积分
量程转换
系统运算
显示
结束
电压表主流程图
4系统测试
电压测试数据（室温条件下）
标准电压值自动量程选择实测电压值误差/﹪1.000mV 200mV档01.00mV 0 50.000mV 200mV档50.00mV 0 120.000mV档200mV 120.01mV 0.008 199.990mV档200mV 199.97mV -0.01
0.20020V 2V档0.2000V -0.01
1.25000V 2V档 1.2503V 0.024 1.98000V 2V档 1.9804V 0.020
从标准稳压电源输出标准的待测电压,用5位半数字电压表作为校准设备,分别用5位半数字电压表和本电压表对待测电压进行测试,并对测试结果进行了比较,如表1所示。测试结果表明,本电压表的测量误差≤±0.03%,精度达到4位半。当测量199.990mV和0.20020V两组标准电压值时,本电压表进行了自动量程转换,由此表明本电压表具有200mV和2V两个量程并且可以实现自动量程转换功能。
5 结论
由于系统架构设计合理，功能电路实现较好，系统性能优良、稳定，较好地达到了题目要求的各项指标。
参考文献：
[1]《模拟电子线路基础》，吴运昌著，广州：华南理工大学出版社，2004年；
[2]《数字电子技术基础》，阎石著，北京：高等教育出版社，1997年；
[3]《单片机原理及应用》，李建忠著，西安：西安电子科技大学，2002年；
[4]王剑铭,黄俊杰,宁彦卿.新颖实用的单片机双积分A/D转换电路和软件[J].郑州工业大学学报,2001；
[5]李伟.一种高精度低成本A/D转换器的原理和实现[J].自动化仪表,2007；
[6]冯文涛,于明鑫.单片机控制的高精度双积分ADC[J].辽宁师专学报,2004；
附录：
附1：元器件明细表：
1、STC89C52
2、TL062
3、OP37
4、1602液晶
附2：仪器设备清单
1、低频信号发生器
2、数字万用表
3、数字示波器
4、稳压电源
附3：电路图图纸
整体电路图
附4：程序清单
///////////////////////////////////////////////////////////////////////////////
//SW1 S1 S0 00 A4 Vin 11 A7 GND
//SW2 S1 S0 10 A6 Vref 11 A7 GND 01 A5 Vin
//SW3 S 0 导通 1 断开
///////////////////////////////////////////////////////////////////////////////
#include
#include
#define uint unsigned int
#define LCD_DATA P0 sbit LCD_RS = P2^4;
sbit LCD_RW = P2^5;
sbit LCD_EN = P2^6;
sbit change_in = P3^0;
sbit S2 = P3^1;
sbit S3 = P3^2;
sbit S4 = P3^4;
sbit S5 = P3^5;
//sbit S6 = P3^6;
sbit P1_7 = P1^7;
sbit cmp_in = P3^3;
sbit P1_4 = P1^0;
sbit P1_5 = P1^1;
sbit P1_6 = P1^2; uchar compares_zero = 'a' ,first_integral = 'b',second_integral = 'c',
discharge = 'd', Operation = 'e';//状态定义为校零第一次积分第二次积分电容放
电运算
uchar state;
uint regser;
uchar code dis1[] = {" current voltage"};
uchar dis2[] = {" 00000 mv "}; uchar cnt=0;
/*******************************************************************/
/*
/* 延时子程序
/*
/*******************************************************************/ void delay(uint ms)
{
uchar i;
while(ms--)
{
for(i = 0; i< 250; i++)
{
_nop_();
_nop_();
_nop_();
_nop_();
}
}
} /*******************************************************************/
/*
/*检查LCD忙状态
/*lcd_busy为1时，忙，等待。lcd-busy为0时,闲，可写指令与数据。
/*******************************************************************/ bit lcd_busy()
{
bit result;
LCD_RS = 0;
LCD_RW = 1;
LCD_EN = 1;
_nop_();
_nop_();
_nop_();
_nop_();
result = (bit)(LCD_DATA&0x80);
LCD_EN = 0;
return result;
} /*******************************************************************/
/*
/*写指令数据到LCD
/*RS=L，RW=L，E=高脉冲，D0-D7=指令码。
/*
/*******************************************************************/
void lcd_wcmd(uchar cmd)
{
while(lcd_busy());
LCD_RS = 0;
LCD_RW = 0;
LCD_EN = 1; LCD_DATA = cmd;
_nop_();
_nop_();
_nop_();
_nop_(); LCD_EN = 0;
}
/*******************************************************************/
/*
/*写显示数据到LCD
/*RS=H，RW=L，E=高脉冲，D0-D7=数据。
/*
/*******************************************************************/ void lcd_wdat(uchar dat)
while(lcd_busy());
LCD_RS = 1;
LCD_RW = 0;
LCD_EN = 1;
LCD_DATA = dat;
_nop_();
_nop_();
_nop_();
_nop_(); LCD_EN = 0;
} /*******************************************************************/
/*
/* 设定显示位置
/*
/*******************************************************************/ void lcd_pos(uchar pos)
{
lcd_wcmd(pos|0x80); //数据指针=80+地址变量
} /*******************************************************************/
/*
/* LCD初始化设定
/*
/*******************************************************************/ void lcd_init()
{
delay(15); //等待LCD电源稳定
lcd_wcmd(0x38); //16*2显示，5*7点阵，8位数据
delay(5); lcd_wcmd(0x0c); //显示开，关光标
delay(5);
lcd_wcmd(0x06); //字符进入
delay(5);
lcd_wcmd(0x01); //清除LCD的显示内容
delay(5);
} /*******************************************************************/
/*
/* 清屏子程序
/*******************************************************************/
void lcd_clr() {
lcd_wcmd(0x01); //清除LCD的显示内容
delay(5);
}
/******************************************************************/
//
//显示函数
//
/******************************************************************/
void display_line( uchar *p,uchar line)
{
if(line == 1)
lcd_pos(0x00);
else if(line ==2)
lcd_pos(0x40);
while(*p)
{
lcd_wdat(*p);
p++;
}
}
/////////////////////////////////////////////////////////////////////////////// /////////
//
//
//
//SW1 S1 S0 00 A4 Vin 11 A7 GND
//SW2 S1 S0 10 A6 Vref 11 A7 GND 01 A5 Vin
//SW3 S 1 导通 0 断开
/////////////////////////////////////////////////////////////////////////////// /////////
void compare ( )
{
P1_4=1;
P1_5=0;
P1_6=0;
if(cmp_in == 1)//
state = first_integral;
else
{
// S1 = 0; //校零时接地
if(change_in == 0)
S2 = 0; //接入放大器
else
S2 = 1;
S3 = 1; //将积分输入端接非参考电压
S4 = 1; //对调零电容充电
S5 = 1; //积分电容非放电
//S6 = 1; //参考电压电容充电 //delay(100);
}
}
void f_integral ()
{
P1_4=0;
P1_5=1;
P1_6=0;
if(change_in == 0)
S2 = 0; //接入放大器
else
S2 = 1;
S3 = 1; //将积分输入端接非参考电压 S4 = 0; //对调零电容断开
S5 = 0; //积分电容非放电
//S6 = 1; //参考电压电容充电
TMOD |=0x10;
TH1 =0x15;
TL1 =0xa0;
ET1=1;
TR1=1;
EA=1
}
void s_integral()
{
if(change_in == 0)
S2 = 0;
else
S2 = 1;
S3 = 0; //将积分输入端接参考电压 S4 = 1; //对调零电容断开
S5 = 0; //积分电容非放电
P1_4=1;
P1_5=1;
P1_6=0;
TMOD |=0x90;
TH1 =0x00;
TL1 =0x00;
ET1=1;
TR1=1;
EA=1;
//S6 = 0;
while( state ==second_integral )
{
if(cmp_in == 0)
{
regser = 0x00ff&TH1;
regser<<=8;
regser = regser+TH0;
state = Operation;
}
}
}
void Operation_display ()
{
uchar a,b,c,d,e;
uchar vref = 20;
float result;
uint midle ;
P1_4=0;
P1_5=0;
P1_6=1;
if(change_in == 0)
S2 = 0; //接入放大器
else
S2 = 1;
S3 = 1; //将积分输入端接非参考电压
S4 = 1; //对调零电容充电
S5 = 1; //积分电容非放电
//S6 = 1; //参考电压电容充电
result = ((((float)regser)/6)*vref);
if(change_in == 0)
{
result =result/9.2625;
midle = (uint)result;
a = (uint)result/10000;
midle = midle%10000;
b = midle/1000;
midle = midle%1000;
c = midle/100;
midle = midle%100;
d = midle/10;
e = midle%10;
dis2[1] = a + 0x30;
dis2[2] = b + 0x30;
dis2[3] = c + 0x30;
dis2[5] = d + 0x30;
dis2[4] = '.';
dis2[6] = e + 0x30;
dis2[7] = 'm';
dis2[8] = 'V';
dis2[9] = ' ';
}
else
{
result =result/9.2500;///10.0019; midle = (uint)result;
a = (uint)result/10000;
midle = midle%10000;
b = midle/1000;
midle = midle%1000;
c = midle/100;
midle = midle%100;
d = midle/10;
// midle = midle%10;
e = midle%10;
if(result <=20000)
{
dis2[1] = a + 0x30;
dis2[2] = '.';
dis2[3] = b + 0x30;
dis2[4] = c + 0x30;
dis2[5] = d + 0x30;
//dis2[4] = '.';
dis2[6] = e + 0x30;
dis2[7] = ' ';
dis2[8] = 'V';
dis2[9] = ' ';
}
else
{
dis2[1] = 'o';
dis2[2] = 'v';
dis2[3] = 'e';
dis2[4] = 'r';
dis2[5] = ' ';
dis2[6] = ' ';
dis2[7] = ' ';
dis2[8] = ' ';
dis2[9] = ' ';
}
}
if(cnt == 4)
{
cnt=0;
display_line(dis2,2);
}
else
cnt++;
state = compares_zero;
} /*******************************************************************/
/*
/* 中断函数
/*
/*******************************************************************/
void T1_interrupt() interrupt 3 using 1
{
P1_7 = ~P1_7 ;
if(cmp_in == 0)
state = Operation;
else
state = second_integral;
TR1=0;
}
/*******************************************************************/
/*
/* 主程序
/*
/*******************************************************************/ main()
{
P1=0xff;
state = compares_zero;
cmp_in = 1;
delay(10);
lcd_init();
lcd_clr();
display_line(dis1,1);
display_line(dis2,2);
while(1)
{
if(state == compares_zero)
compare ();
else if(state == first_integral)
{
f_integral ();
while(state == first_integral);
}
else if(state == second_integral)
s_integral();
//else if(state == discharge)
//uncharge ();
else if(state == Operation)
Operation_display ();
}
}
