常用金属或合金的线胀系数 金属或合金温度T/℃线胀系数α /10E-6/℃ 金属或合金温度T/℃ 线胀系数α /10E-6/℃ 铝及铝合金 碳钢20-10010.6-12.2 106020-10020-30020-20011.3-13.0 110020-10020-40020-30012.1-13.5 201120-10020-60020-40012.9-13.9 201420-1002320-60013.5-14.3 202420-10022.820-70014.7-15.0 221820-10022.3 铬钢20-10011.2 300320-10023.220-20011.8 403220-10019.420-30012.4 500520-10023.820-40013 505020-10023.820-60013.6 505220-10023.8 铸铁20-1008.7-11.1 505620-10024.120-2008.5-11.6 508320-10023.420-30010.1-12.2 508620-10023.920-40011.5-12.7 515420-10023.920-60012.9-13.2 545620-10023.920-100017.6 606120-10023.4 1020-10011.53 606320-10023.420-20012.61 610120-1002320-30013 707520-10023.220-40013铜及铜合金20-50014.18纯铜2016.520-60014.6 磷脱氧铜20-30017.7 1520-10011.75 无氧铜20-30017.720-20012.41普通黄铜20-30020.320-30013.45低铅黄铜20-30020.220-40013.6中铅黄铜20-30020.320-50013.85高铅黄铜20-30020.320-60013.9 超高铅黄铜20-30020.5 2020-10011.16 铝青铜20-30016.420-20012.12铍青铜20-30017.8

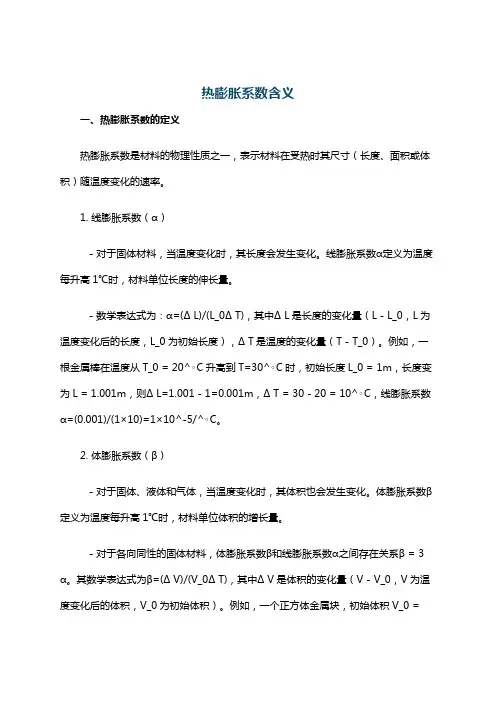

热膨胀系数 物体由于温度改变而有胀缩现象。其变化能力以等压(p一定)下，单位温度变化所导致的长度量值的变化，即热膨胀系数表示。 线胀系数是指固态物质当温度改变摄氏度1度时，其某一方向上的长度的变化和它在20℃（即标准实验室环境）时的长度的比值。各物体的线胀系数不同，一般金属的线胀系数单位为1/摄氏度。 大多数情况之下，此系数为正值。也就是说温度变化与长度变化成正比，温度升高体积扩大。但是也有例外，如水在0到4摄氏度之间，会出现负膨胀。而一些陶瓷材料在温度升高情况下，几乎不发生几何特性变化，其热膨胀系数接近0。 中文名：热膨胀系数 英文名：coefficient of thermal expansion , CTE 线膨胀系数：α=ΔL/(L*ΔT) 面膨胀系数：β=ΔS/(S*ΔT) 体膨胀系数：γ=ΔV/(V*ΔT) 1. 概述 expansion thermal coefficient 热膨胀系数有线膨胀系数α、面膨胀系数β和体膨胀系数γ。 式中ΔL为所给长度变化ΔT下物体温度的改变，L为初始长度； ΔS为所给面积变化ΔT下物体温度的改变，S为初始面积； ΔV为所给体积变化ΔT下物体温度的改变，V为初始体积； 严格说来，上式只是温度变化范围不大时的微分定义式的差分近似；准确定义要求ΔV与ΔT无限微小，这也意味着，热膨胀系数在较大的温度区间内通常不是常量。 线热膨胀系数αL
δ = 热膨胀系数* 全长* 温度变化 = 10.8 * 10-6 * 100mm * 100℃ = 0.108 (mm) 3. 热膨胀系数的精密测试与测量能力溯源 为了保证材料热膨胀系数国与国之间的量值统一和互认，国际计量局长度委员会（CCL）2004年启动过材料热膨胀系数的国际比对，有十几个国家参加了这个项目的国际比对。 为应对国际比对，更为了统一与实现国内材料的热膨胀系数测量能力及热膨胀仪测量精度，经国家局批准在国家计量院(中国计量科学研究院)建立“材料热膨胀系数国家最高标准装置”，以满足量值统一及测试需求。该标准基于最小误差链原则，把相关量值直接溯源到国家基准单位，在-180度到2400度范围内提供最高达10E-8量级测量不确定度。 4. 金属膨胀系数 测定温度条件及单位：20℃，(单位10-6/K或10-6/℃） 备注：简单讲就是材料在变化1摄氏度时长度的相对变化量。 膨胀系数实际就是：1MM长的材料在变化1摄氏度时长度变化了多少NM(纳米)。 一般钢材的热膨胀系数为（10-20）×10-6 /℃，系数越大在受热后变形则越大，反之则越小。 比如：钢轨的线膨胀系数是：11.8 nm/(mm×℃)，实际上就是指1mm(毫米)长的钢轨在温度变化1摄氏度时长度会变化11.8nm (纳米)。 金属名称元素符号线性热膨胀系数金属名称元素符号线性热膨胀系数铍Be 12.3 铝Al 23.2 锑Sb 10.5 铅Pb 29.3 铜Cu 17.5 镉Cd 41.0
常用金属材料的密度表
钢材基本常识 (一) 敬告：本刊自即日起将连续刊登钢材的基本常识，敬请关注！ 一、钢材的一般常识与管理 （一）普通结构钢普通结构钢简称普通钢。普通钢对硫、磷含量限制较宽，硫的含量不大于0.045%（≤0.045％）、磷的含量不大于0.045%（≤0.045％）；普通结构钢主要用于一般要求的建筑和工程结构；普通结构钢主要包括碳素结构钢、低合金结构钢及由他们派生出来的专门用途的普通结构钢。 普通结构钢又可分为以下两类： （1）碳素结构钢（简称普碳钢），其中按屈服点分为Q195、Q215、Q235、Q255、Q275五种牌号；按硫、磷的含量分为A、B、C、D四个质量等级。A级含硫、磷量高，D级含硫、磷量低；按脱氧程度分为沸腾钢、半镇静钢、镇静钢和特殊镇静钢（见GB700-88标准）。（2）低合金结构钢按钢的组织分为三类：铁素体珠光体钢，通常在热轧状态下交货；低
碳贝氏体钢，通常在热轧或正火状态下交货；低碳马氏体钢，通常在淬火—回火状态下交货。以上三类组织的钢最常用的是铁素体珠光体钢。选用时，可在屈服点相同的钢号级别中选用。（二）合金结构钢合金结构钢是在优质碳素结构钢的基础上加入一种或数种合金元素组成的钢种。常加入的合金元素有Mn、Si、Cr、Ni、W、Mo、V、Ti、B、Nb等。合金结构钢含碳量小于0.55％；与碳素结构钢比较，具有高的淬透性，用于制造性能要求高、尺寸大、形状复杂的机构设备结构零件。 合金结构钢有以下四种分类： （1）按硫、磷含量不同分为三类：优质合金结构钢。钢中含S≤0.035％，P≤0.035％；高级优质合金结构钢，牌号后加“A”，钢中含S≤0.025％，P≤0.025％；特级优质合金结构钢，牌号后加“E”钢中含S≤0.015％，P≤0.025％。 （2）按合金元素含量分为三类：低合金钢（合金元素总含量﹤5％）；中合金钢（合金元素总含量5％-10％）；高合金钢（合金元素总含量﹙﹥10％）。 （3）按使用加工方法不同分为两类：压力加工用钢——热压力加工或冷拔坯料；切削加工用钢。钢材的使用加工方法应在合同中注明，未注明者，按切削加工用钢交货。 （4）按热处理方法不同分为调质钢和渗碳钢两类. 二、钢材的分类与相关概念钢材品种繁多，根据截面积形状的特点，可归纳为型材、板材、管材和金属制品四大类。 （一）分类 1、型钢特别是异型型钢，其截面形状与所要制成的构件或机构零件较适应或基本相同，不必加工或稍经加工即可使用，而且具有较高的抗弯、抗扭能力。大量用作各种建筑结构和工程结构，也大量用作各种机械零件和工具。 2、钢板钢板具有很大的表面积，有很大的覆盖和包容能力，可按使用要求进行剪裁和组合（焊接、铆接和咬接），可进行弯曲和冲压成型，不仅广泛用于制造各种结构件、容器、车辆和各种工业炉、反应塔器的壳体、机械零部件及日常生活用器皿、器具、而且大量用作生产冷弯型钢、焊接型钢和焊接钢管的坯料。 3、钢管钢管具有中空截面，大量用作输送流体的管道。钢管同圆钢、方钢等实心钢材相比，在抗弯、抗扭强度相同时，重量较轻，还广泛用于制造机械零件和结构件，如石油钻杆、汽车传动轴、自行车架等。为了提高材料利用率,有些钢管还用于制造各种环形零件的坯料、如螺母、滚动轴承套圈、千斤顶套等。在军事工业上，还用于制造某些常规武器，如枪管、炮筒等。
常用材料的线膨胀系数一览表 不同温度下钢材的平均线膨胀系数值如表1所示。 非金属材料的线膨胀系数如表2所示 表1不同温度下钢材的平均线膨胀系数值 在下列温度与20℃之间的平均线膨胀系数，“α”，10-6×℃-1材料 -196-150-100-50050100150200250300350400450500550600650700750800碳素钢、碳钼钢、9.1 低铬钼钢（至 Cr3Mo）9.449.8910.3910.76 11.12 11.5311.88 12.25 12.5612.90 13.24 13.5813.93 14.22 14.42 14.6214.74 14.90 15.02—铬钼钢（Cr5Mo～ 8.468.909.369.7710.16 10.52 10.9111.15 11.39 11.6611.90 12.15 12.3812.63 12.86 13.05 13.1813.35 13.48 13.58—Cr9Mo） 奥氏体不锈钢14.67 15.08 15.45 15.9716.28 16.54 16.8417.06 17.25 17.4217.61 17.79 17.9918.19 18.34 18.58 18.7118.87 18.97 19.07 19.29（Cr18-Ni9） 高铬钢（Cr13、7.748.108.448.959.299.599.9410.20 10.45 10.6710.96 11.19 11.4111.61 11.81 11.97 12.1112.21 12.32 12.41—Cr17） Cr25-Ni20 蒙纳尔 （Mone1） Ni67-Cu30 铝 灰铸铁

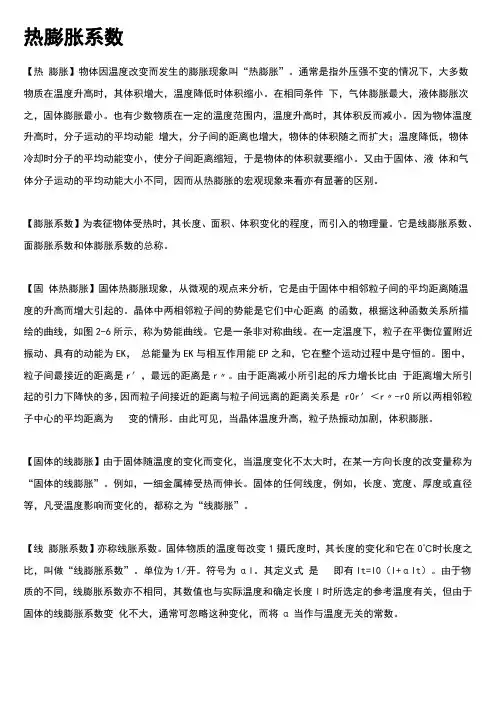

热膨胀系数 【热膨胀】物体因温度改变而发生的膨胀现象叫“热膨胀”。通常是指外压强不变的情况下，大多数物质在温度升高时，其体积增大，温度降低时体积缩小。在相同条件下，气体膨胀最大，液体膨胀次之，固体膨胀最小。也有少数物质在一定的温度范围内，温度升高时，其体积反而减小。因为物体温度升高时，分子运动的平均动能增大，分子间的距离也增大，物体的体积随之而扩大；温度降低，物体冷却时分子的平均动能变小，使分子间距离缩短，于是物体的体积就要缩小。又由于固体、液体和气体分子运动的平均动能大小不同，因而从热膨胀的宏观现象来看亦有显著的区别。 【膨胀系数】为表征物体受热时，其长度、面积、体积变化的程度，而引入的物理量。它是线膨胀系数、面膨胀系数和体膨胀系数的总称。 【固体热膨胀】固体热膨胀现象，从微观的观点来分析，它是由于固体中相邻粒子间的平均距离随温度的升高而增大引起的。晶体中两相邻粒子间的势能是它们中心距离的函数，根据这种函数关系所描绘的曲线，如图2-6所示，称为势能曲线。它是一条非对称曲线。在一定温度下，粒子在平衡位置附近振动、具有的动能为EK，总能量为EK与相互作用能EP之和，它在整个运动过程中是守恒的。图中，粒子间最接近的距离是r′，最远的距离是r〃。由于距离减小所引起的斥力增长比由于距离增大所引起的引力下降快的多，因而粒子间接近的距离与粒子间远离的距离关系是r0r′＜r〃-r0所以两相邻粒子中心的平均距离为变的情形。由此可见，当晶体温度升高，粒子热振动加剧，体积膨胀。 【固体的线膨胀】由于固体随温度的变化而变化，当温度变化不太大时，在某一方向长度的改变量称为“固体的线膨胀”。例如，一细金属棒受热而伸长。固体的任何线度，例如，长度、宽度、厚度或直径等，凡受温度影响而变化的，都称之为“线膨胀”。 【线膨胀系数】亦称线胀系数。固体物质的温度每改变1摄氏度时，其长度的变化和它在0℃时长度之比，叫做“线膨胀系数”。单位为1/开。符号为αl。其定义式是即有lt=l0（l+αlt）。由于物质的不同，线膨胀系数亦不相同，其数值也与实际温度和确定长度l时所选定的参考温度有关，但由于固体的线膨胀系数变化不大，通常可忽略这种变化，而将α当作与温度无关的常数。
材料的热膨胀系数 Material 10-6 in./in.*/°F 10-5 in./in.*/°C High Low High Low 锌及其合金Zinc & its Alloysc 19.3 10.8 3.5 1.9 铅及其合金Lead & its Alloysc 16.3 14.4 2.9 2.6 镁合金Magnesium Alloysb 16 14 2.8 2.5 铝及其合金Aluminum & its Alloysc 13.7 11.7 2.5 2.1 锡及其合金Tin & its Alloysc 13 - 2.3 - 锡铝黄铜Tin & Aluminum Brassesc 11.8 10.3 2.1 1.8 黄铜或铅黄铜Plain & Leaded Brassesc 11.6 10 2.1 1.8 银Silverc 10.9 - 2 - 铬镍耐热钢Cr-Ni-Fe Superalloysd 10.5 9.2 1.9 1.7 Heat Resistant Alloys (cast)d 10.5 6.4 1.9 1.1 Nodular or Ductile Irons (cast)c 10.4 6.6 1.9 1.2 不锈钢Stainless Steels (cast)d 10.4 6.4 1.9 1.1 锡青铜Tin Bronzes (cast)c 10.3 10 1.8 1.8 奥氏体不锈钢Austenitic Stainless Steelsc 10.2 9 1.8 1.6 磷硅青铜Phosphor Silicon Bronzesc 10.2 9.6 1.8 1.7 铜Coppersc 9.8 - 1.8 - Nickel-Base Superalloysd 9.8 7.7 1.8 1.4 铝青铜Aluminum Bronzes (cast)c 9.5 9 1.7 1.6 Cobalt-Base Superalloysd 9.4 6.8 1.7 1.2 铍（青）铜Beryllium Copperc 9.3 - 1.7 - Cupro-Nickels & Nickel Silversc 9.5 9 1.7 1.6 镍及其合金Nickel & its Alloysd 9.2 6.8 1.7 1.2 铬镍钴耐热钢Cr-Ni-Co-Fe Superalloysd 9.1 8 1.6 1.4 合金钢Alloy Steelsd 8.6 6.3 1.5 1.1 Carbon Free-Cutting Steelsd 8.4 8.1 1.5 1.5 铸造合金钢Alloys Steels (cast)d 8.3 8 1.5 1.4 Age Hardenable Stainless Steelsd 8.2 5.5 1.5 1 金Goldc 7.9 - 1.4 - High Temperature Steelsd 7.9 6.3 1.4 1.1 Ultra High Strength Steelsd 7.6 5.7 1.4 1 Malleable Ironsc 7.5 5.9 1.3 1.1 Titanium Carbide Cermetd 7.5 4.3 1.3 0.8 Wrought Ironsc 7.4 - 1.3 - 钛及其合金Titanium & its Alloysd 7.1 4.9 1.3 0.9 钴Cobaltd 6.8 - 1.2 - 马氏体不锈钢Martensitic Stainless Steelsc 6.5 5.5 1.2 1 渗氮钢Nitriding Steelsd 6.5 - 1.2 - 钯Palladiumc 6.5 - 1.2 -
常用材料的热膨胀系数 ×106 ?????????? 表常用材料的热膨胀系数 ×106 （mm/mm·℃） t/℃ -100~0 20~100 20~200 20~300 20~400 20~500 20`600 20~700 20~800 20~900 15号钢、A 3钢 A3F 、B3钢 10号钢 20号钢 45号钢 1Cr13、2Cr13 Cr17 12Cr1MoV 10CrMo910 Cr6SiMo X20CrMo WV121 1Cr18Ni9Ti 10.6 — — — 10.6 — 10.05 — — — — 16.2 — — — 11.75 11.5 11.60 11.16 11.59 10.50 10.00 9.80~ 10.63 12.50 11.50 10.80 16.60 10.60~ 12.20 12.41 12.60 12.12 12.32 11.00 10.00 11.30~ 12.35 13.60 12.00 11.20 17.00 11.30~ 13.00 17.10~ 13.45 12.78 13.09 11.50 10.50 12.30~ 13.35 13.60 11.60 17.20 12.10~ 13.50 17.60 17.90 20.90 13.60 13.00 13.38 13.71 12.00 10.50 13.00~ 13.60 14.00 12.50 11.90 17.50 12.90~ 13.90 18.00~ 13.85 13.93 14.18 12.00 11.00 12.84~ 14.15 14.40 12.10 17.90 13.14 13.20 13.90 14.60 14.38 14.67 13.80~ 14.60 14.7 13.00 12.30 18.20 13.50~ 14.30 18.60 13.31 13.50 14.81 15.08 14.20~ 14.86 18.60 14.70~ 15.00 13.54 13.80 12.93 12.50 13.50 12.48 13.56
