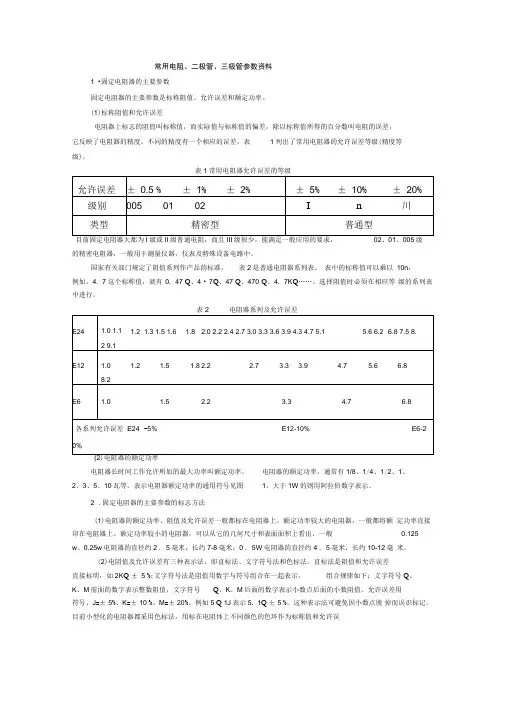

常用电阻、二极管、三极管参数资料
1．固定电阻器的主要参数
固定电阻器的主要参数是标称阻值、允许误差和额定功率。
（1）标称阻值和允许误差
电阻器上标志的阻值叫标称值，而实际值与标称值的偏差，除以标称值所得的百分数叫电阻的误差，它反映了电阻器的精度。不同的精度有一个相应的误差，表1列出了常用电阻器的允许误差等级（精度等级）。
表1 常用电阻器允许误差的等级
目前固定电阻器大都为I级或II级普通电阻，而且III级很少，能满足一般应用的要求，02、01、005级的精密电阻器，一般用于测量仪器，仪表及特殊设备电路中。
国家有关部门规定了阻值系列作产品的标准，表2是普通电阻器系列表。表中的标称值可以乘以10n，例如，4．7这个标称值，就有0．47Ω、4．7Ω、47Ω、470Ω、4．7KΩ……。选择阻值时必须在相应等级的系列表中进行。
表2 电阻器系列及允许误差
（2）电阻器的额定功率
电阻器长时间工作允许所加的最大功率叫额定功率。电阻器的额定功率，通常有1/8、1／4、1／2、1、2、3、5、10瓦等。表示电阻器额定功率的通用符号见图1。大于1W的则用阿拉伯数字表示。
2．固定电阻器的主要参数的标志方法
（1）电阻器的额定功率、阻值及允许误差一般都标在电阻器上。额定功率较大的电阻器，一般都将额定功率直接印在电阻器上。额定功率较小的电阻器，可以从它的几何尺寸和表面面积上看出，一般0.125 w、0.25w电阻器的直径约2．5毫米，长约7-8毫米；0．5W电阻器的直径约4．5毫米，长约10-12毫米。
（2）电阻值及允许误差有三种表示法，即直标法、文字符号法和色标法。直标法是阻值和允许误差直接标明，如2KΩ±5％；文字符号法是阻值用数字与符号组合在一起表示，组合规律如下：文字符号Ω、K、M前面的数字表示整数阻值，文字符号Ω、K、M后面的数字表示小数点后面的小数阻值。允许误差用符号、J＝±5％、K＝±10％、M＝±20％。例如5Ω1J表示5．1Ω±5％。这种表示法可避免因小数点脱
掉而误识标记。目前小型化的电阻器都采用色标法，用标在电阻体上不同颜色的色环作为标称值和允许误差的标记。色标法具有颜色醒目、标志清晰、无方向性的优点，它给生产过程中的安装、调试与检修带来方便。误差为±5％、±10％的普通色环电阻用四色环表示，左端部为第一色环，顺次向右为第二、第三、第四色环。各色环所代表的意义为：第一、第二色环相应代表阻值的第一、第二位有效数字，第三色环表示后面加“0’’的个数，第四环代表允许误差，各色环颜色一数值对照表3。精密电阻用五色环（或六色环）表示阻值和允许误差，见表4。
表3 表4
五色环电阻的允许误差多数为±1％、±2％；六色环电阻的误差为＋0．5％。
固定电阻的测量，可以根据可用万用表选取适当的电阻档量程来直接测量。
2．电容量标称法
（1）色环电容标称方法与色环电阻阻值标称方法一样，它是用（pF）作单位。
（2）直接标称：1.0 1．5 2．0……1000（单位：pF）
0．01 0．022 0．033 0．047 0．068 0．082 0．1 0．22 0．33 0．47 0.68 O.82（单位：pF）
（3）常用标称：101（＝100pF）；221（＝220pF）；102（＝1000pF）；222（＝2200pF）；332（＝3300pF；）103（＝0.01uF）；223（＝0.022uF）；473（＝0.047uF）；104（＝0.1u
F）；224（＝0.22uF）
说明：电容标称中的字母D，J，K,M表示误差；其中：
D＝±0．5％；J＝±5％；K＝±10％；M±20％。例如：474K＝0．47pF±10％。
3．数码表示法：
国外生产的CK型瓷介电容器和电阻器采用数码表示法，即用一个三位数字表示容量值后面再加一个大写英文字母表示容量误差。其中，前面两位数字表示容量的有效数字了第三位数代表倍乘率。例如，220F、223J、104K等，它们所表示的电容量和误差分别是：
220F——表示22×lpF＝22pF；误差：±l％
223J——表示22×1000pF＝22000pF=0．022uF；误差＝±5％
104K——表示10×l0000pF＝100000uF；误差：±10％
说明：（1）若第三位数是9，则表示×0.1，而不表示乘1000000000。例如：339代表33×0.1pF=3.3 pF
（2）误差符号意义：见图3所示。
229F
474K
103J
(a)22×10－1pF＝2.2pF （b）10×103pF＝0.01μF (c) 47×104pF＝0.47μF
（误差＝±1％）（误差＝±5％）（误差＝±10％）
图3 电容器戮码表示法应用范例
一．国产半导体器型号命名
1．型号由五个部分组成
第一部分；用阿拉伯数字表示器件的电极数目
第二部分；用汉语拼音字母表示器件的材料和极性
第三部分；用汉语拼音字母表示器件的类型
第四部分；用阿拉伯数字表示序号
第五部分；用汉语拼音字母表示规格号
注：场效应器件、半导体特殊器件、复合管、PIN型管、激光器件的型号命名只有第三。四、五部分。
2．组成部分的符号及其意义如下表：
二．常用进口半导体器件型号命名
常用三极管参数
几种开关和检波二极管的参数
名称封装极性用途耐压电流功率频率配对管 9012 贴片PNP低频放大50V 0.5A 0.625W 9013 9012 21 PNP低频放大50V 0.5A 0.625W 9013 9013 21 NPN 低频放大50V 0.5A0.625W 9012 9013 贴片NPN 低频放大50V 0.5A 0.625W 9012 9014 21 NPN 低噪放大50V 0.1A0.4W 150HMZ 9015 9015 21 PNP低噪放大50V 0.1A0.4W 150MHZ 9014 9018 21 NPN 高频放大30V 0.05A0.4W 1000MHZ 8050 21 NPN 高频放大40V 1.5A1W 100MHZ 8550 8550 21 PNP高频放大40V 1.5A1W 100MHZ 8050 2N2222 21 NPN 通用60V 0.8A 0.5W 25／200NS 2N2369 4A NPN 开关40V 0.5A 0.3W 800MHZ 2N2907 4A NPN 通用60V 0.6A 0.4W 26／70NS 2N3055 12 NPN 功率放大100V 15A 115W MJ2955 2N3440 6 NPN 视放开关450V 1A1W 15MHZ 2N6609 2N3773 12 NPN 音频功放开关160V 16A50W 2N3904 21E NPN 通用60V 0.2A 2N2906 21C PNP 通用40V 0.2A 2N2222A 21铁NPN 高频放大75V 0.6A 0.625W 300MHZ 2N6718 21铁NPN 音频功放开关100V 2A 2W 2N5401 21 PNP视频放大160V 0.6A 0.625W 100MHZ 2N5551 2N5551 21 NPN 视频放大160V 0.6A 0.625W 100MHZ 2N5401 2N5685 12 NPN 音频功放开关60V 50A 300W 2N6277 12 NPN 功放开关180V 50A 250W 2N6678 12 NPN 音频功放开关650V 15A 175W 15MHZ 3DA87A 6 NPN 视频放大100V 0.1A1W 3DG6B 6 NPN 通用20V 0.02A 0.1W 150MHZ 3DG6C 6 NPN 通用25V 0.02A 0.1W 250MHZ 3DG6D 6 NPN 通用30V 0.02A 0.1W 150MHZ 3DK2B 7 NPN 开关30V 0.03A 0.2W 3DD15D 12 NPN 电源开关300V 5A 50W 3DD102C 12 NPN 电源开关300V 5A 50W 3522V 5V稳压管 5609 21 NPN 音频低频放大50V 0.8A 0.625W 5610 5610 21 PNP音频低频放大50V 0.8A 0.625W 5610 60MIAL1 电磁／微波炉1000V 60A 300W 9626 21 NPN 通用 MPSA42 21E NPN 电话视频放大300V 0.5A 0.625W MPSA92 MPSA92 21E PNP 电话视频放大300V 0.5A 0.625W MPSA42 MPS2222A 21 NPN 高频放大75V 0.6A 0.625W 300MHZ A634 28E PNP 音频功放开关40V 2A 10W A708 6 PNP 音频开关80V 0.7A 0.8W A715C 29 PNP 音频功放开关35V 2.5A 10W 160MHZ A733 21 PNP 通用50V 0.1A180MHZ
常用整流二极管 型号VRM/Io IFSM/ VF /Ir 封装用途说明1A5 600V/1.0A 25A/1.1V/5uA[T25] D2.6X3.2d0.65 1A6 800V/1.0A 25A/1.1V/5uA[T25] D2.6X3.2d0.65 6A8 800V/6.0A 400A/1.1V/10uA[T60] D9.1X9.1d1.3 1N4002 100V/1.0A 30A/1.1V/5uA[T75] D2.7X5.2d0.9 1N4004 400V/1.0A 30A/1.1V/5uA[T75] D2.7X5.2d0.9 1N4006 800V/1.0A 30A/1.1V/5uA[T75] D2.7X5.2d0.9 1N4007 1000V/1.0A 30A/1.1V/5uA[T75] D2.7X5.2d0.9 1N5398 800V/1.5A 50A/1.4V/5uA[T70] D3.6X7.6d0.9 1N5399 1000V/1.5A 50A/1.4V/5uA[T70] D3.6X7.6d0.9 1N5402 200V/3.0A 200A/1.1V/5uA[T105] D5.6X9.5d1.3 1N5406 600V/3.0A 200A/1.1V/5uA[T105] D5.6X9.5d1.3 1N5407 800V/3.0A 200A/1.1V/5uA[T105] D5.6X9.5d1.3 1N5408 1000V/3.0A 200A/1.1V/5uA[T105] D5.6X9.5d1.3 RL153 200V/1.5A 60A/1.1V/5uA[T75] D3.6X7.6d0.9 RL155 600V/1.5A 60A/1.1V/5uA[T75] D3.6X7.6d0.9 RL156 800V/1.5A 60A/1.1V/5uA[T75] D3.6X7.6d0.9 RL203 200V/2.0A 70A/1.1V/5uA[T75] D3.6X7.6d0.9 RL205 600V/2.0A 70A/1.1V/5uA[T75] D3.6X7.6d0.9 RL206 800V/2.0A 70A/1.1V/5uA[T75] D3.6X7.6d0.9 RL207 1000V/2.0A 70A/1.1V/5uA[T75] D3.6X7.6d0.9 RM11C 1000V/1.2A 100A/0.92V/10uA D4.0X7.2d0.78 MR750 50V/6.0A 400A/1.25V/25uA D8.7x6.3d1.35 MR751 100V/6.0A 400A/1.25V/25uA D8.7x6.3d1.35 MR752 200V/6.0A 400A/1.25V/25uA D8.7x6.3d1.35 MR754 400V/6.0A 400A/1.25V/25uA D8.7x6.3d1.35 MR756 600V/6.0A 400A/1.25V/25uA D8.7x6.3d1.35 MR760 1000V/6.0A 400A/1.25V/25uA D8.7x6.3d1.35 常用整流二极管(全桥） 型号VRM/Io IFSM/ VF /Ir 封装用途说明RBV-406 600V/*4A 80A/1.10V/10uA 25X15X3.6 RBV-606 600V/*6A 150A/1.05V/10uA 30X20X3.6 RBV-1306 600V/*13A 80A/1.20V/10uA 30X20X3.6 RBV-1506 600V/*15A 200A/1.05V/50uA 30X20X3.6 RBV-2506 600V/*25A 350A/1.05V/50uA 30X20X3.6 常用肖特基整流二极管SBD 型号VRM/Io IFSM/ VF Trr1/Trr2 封装用途说明EK06 60V/0.7A 10A/0.62V 100nS D2.7X5.0d0.6 SK/高速 EK14 40V/1.5A 40A/0.55V 200nS D4.0X7.2d0.78 SK/低速 D3S6M 60V/3.0A 80A/0.58V 130p SB340 40V/3.0A 80A/0.74V 180p SB360 60V/3.0A 80A/0.74V 180p SR260 60V/2.0A 50A/0.70V 170p MBR1645 45V/16A 150A/0.65V <10nS TO220 超高速
Order Code Description IEP EURO -------------------------------------------------------------------------------- 022PO2 HIGH VOLTAGE DIODE 6.59 8.37 0403-000571 ZD1S30 DIODE SAMSUNG SVB30IK 1.69 2.15 1.5KE400C BIDIR TRANSIL/400V/15000W 0.89 1.13 100V/1.3W ZENER-DIODE 100V/1.3W per 5 0.97 1.23 10V/0.4W ZENER-DIODE 10V/0.4W per 5 0.67 0.85 10V/1.3W ZENER-DIODE 10V/1.3W per 5 0.97 1.23 10VT27 FERGUSON-IC 5.95 7.55 1150040500 BR1 RECTIFIER PACE MSP990 1.88 2.39 11V/0.4W ZENER DIODE 11V/0.4W per 5 0.67 0.85 11V/1.3W ZENER DIODE 11V/1.3W per 5 0.97 1.23 1200003001 D54/300V DIODE PACE MSS1000 0.97 1.23 120V/1.3W ZENER-DIODE 120V/1.3W per 5 0.97 1.23 12V/0.4W ZENER DIODE 12V/0.4W per 5 0.67 0.85 12V/1.3W ZENER DIODE 12V/1.3W per 5 0.97 1.23 130V/1.3W ZENER DIODE 130V/1.3W per 5 0.97 1.23 13V/0.4W ZENER DIODE 13V/0.4W per 5 0.67 0.85 13V/1.3W ZENER DIODE 13V/1.3W per 5 0.97 1.23 14DN244 AMSTRAD IC 13.98 17.75 14DN329 AMSTRAD IC 14.99 19.03 14DN363 AMSTRAD IC=MN6748FVZ 11.89 15.10 14DN379 ARMSTRAD TVR3 IC4 =MN14831FVL 34.87 44.28 14DN487 IC AMSTRAD 12.54 15.92 1422112 GO TO 5V1/0.4W please ask 14V/0.4W ZENER DIODE 14V/0.4W 0.12 0.15 15/80H THYR.TRACE/900V/5.5A 5.88 7.47 15/85R THYR.RETRACE/900V/5.5A 4.84 6.15 150V/1.3W ZENER DIODE 150V/1.3W per 5 0.97 1.23 15V/0.4W ZENER DIODE 15V/0.4W per 5 0.67 0.85 15V/0.5WSMD ZENER DIODE SMD 15V/5% per 5 0.98 1.24 15V/1.3W ZENER DIODE 15V/1.3W per 5 0.97 1.23 16FR120 DIODE 1200V/16A 5.21 6.62 160V/1.3W ZENER-DIODE 160V/1.3W 0.19 0.24 16RIA100 THYRISTOR 1000V TO48 15.00 19.05 16V/0.4W ZENER-DIODE 16V/0.4W per 5 0.67 0.85 16V/1.3W ZENER-DIODE 16V/1.3W per 5 0.97 1.23 17058 GO TO 17088 please ask 17088 THY+DI/900V/3A/TRACE 2.70 3.43 17089 THY+DI/900V/3A/RETRACE 2.70 3.43 17127 THYRISTOR 1.80 2.29 17160 THYRISTOR please ask 176K5887SS IC ROADSTAR 44.76 56.83 18022 GO TO 17088 4.40 5.59 180V/1.3W ZENER DIODE 180V/1.3W per 5 0.97 1.23 18V/0.4W ZENER DIODE 18V/0.4W per 5 0.67 0.85 18V/1.3W ZENER DIODE 18V/1.3W per 5 0.97 1.23 1CXP508690 IC704 DAEWOO ACD7500 =CXP566HQ-590 please ask 1N4007 RECT.1000V/1A per 10 0.87 1.10 1N4148 GEN.REC.75V/75MA=1N4448 per 10 0.47 0.60 1N4448 GO TO 1N 4148 please ask 1N4744 GO TO 15V/1.3W please ask 1N4933 RHDX0527BMZZ DIODE SHARP 51C03IR/59C03IR/66CS03IR 1.39 1.76 1N4934 RHDX0528BMZZ DIODE SHARP 51CS03IR/55CS03IR/66CS03IR 0.79 1.00 1N4936 GO TO BYD 33M please ask
1N系列稳压管
快恢复整流二极管
常用整流二极管型号和参数 05Z6.2Y 硅稳压二极管 Vz=6~6.35V,Pzm=500mW, 05Z7.5Y 硅稳压二极管 Vz=7.34~7.70V,Pzm=500mW, 05Z13X硅稳压二极管 Vz=12.4~13.1V,Pzm=500mW, 05Z15Y硅稳压二极管 Vz=14.4~15.15V,Pzm=500mW, 05Z18Y硅稳压二极管 Vz=17.55~18.45V,Pzm=500mW, 1N4001硅整流二极管 50V, 1A,(Ir=5uA,Vf=1V,Ifs=50A) 1N4002硅整流二极管 100V, 1A, 1N4003硅整流二极管 200V, 1A, 1N4004硅整流二极管 400V, 1A, 1N4005硅整流二极管 600V, 1A, 1N4006硅整流二极管 800V, 1A, 1N4007硅整流二极管 1000V, 1A, 1N4148二极管 75V, 4PF,Ir=25nA,Vf=1V, 1N5391硅整流二极管 50V, 1.5A,(Ir=10uA,Vf=1.4V,Ifs=50A) 1N5392硅整流二极管 100V,1.5A, 1N5393硅整流二极管 200V,1.5A, 1N5394硅整流二极管 300V,1.5A, 1N5395硅整流二极管 400V,1.5A, 1N5396硅整流二极管 500V,1.5A, 1N5397硅整流二极管 600V,1.5A, 1N5398硅整流二极管 800V,1.5A, 1N5399硅整流二极管 1000V,1.5A, 1N5400硅整流二极管 50V, 3A,(Ir=5uA,Vf=1V,Ifs=150A) 1N5401硅整流二极管 100V,3A, 1N5402硅整流二极管 200V,3A, 1N5403硅整流二极管 300V,3A, 1N5404硅整流二极管 400V,3A,
晶体二极管的主要参数： 1 电阻 ⑴直流电阻 在晶体二极管上加上一定的直流电压V，就有一对那个的直流电流I，直流电压V与直流电流I的比值，就是晶体二极管的等效直流电流。 ⑵动态电流 在晶体二极管上加一定的直流电压V的基础上，再加上一个增量电压，则晶体二极管也有一个增量电流△I。增量电压△V与增量电流△I的比值，就是晶体二极管的动态电阻，即动态电阻为晶体二极管两端电压变化与电流变化的比值。 二极管的正向直流电阻和动态电阻都是随工作点的不同而发生变化的。 普通晶体二极管反响运动时，其直流电阻和动态电阻都很大，通常可以尽是为无穷大。 2 额定电流 晶体二极管的额定电流是指晶体二极管长时间连续工作时，允许通过的最大正向平均电流。在二极管连续工作时，为使PN结的温度不超过某一极限值，整流电流不应超过标准规定的允许值。 例如：2AP1 的额定电流为12mA; 2AP5为16mA；2AP9为5mA。 对于大功率晶体二极管，为了降低它的温度，增大电流，必须加装散热片。 3 反向击穿电压 反向击穿电压是指二极管在工作中能承受的最大反向电压，它也是使二极管不致反响击穿的电压极限值。在一般情况下，最大反向工作电压应小于反向击穿电压。选用晶体二极管时，还要以最大反向工作电压为准，并留有适当余地，以保证二极管不致损坏。 例如：2AP21型二极管的反向击穿电压为15V最大反向工作电压小于10V；2AP26的反向
击穿电压为150V，最大反向工作电流小于100V。 4 最高工作频率 最高工作频率是指晶体二极管能正常工作的最高频率。选用二极管时，必须使它的工作频率低于最高工作频率。 例如：2AP8BD 最高工作频率为150MHz；2CZ12的最高工作频率为3kHz；2AP16的最高工作频率为40MHz。 晶体二极管的分类： 按用途分： 检波二极管
1.塑封整流二极管 序号型号IF VRRM VF Trr 外形 A V V μs 1 1A1-1A7 1A 50-1000V 1.1 R-1 2 1N4001-1N4007 1A 50-1000V 1.1 DO-41 3 1N5391-1N5399 1.5A 50-1000V 1.1 DO-15 4 2A01-2A07 2A 50-1000V 1.0 DO-15 5 1N5400-1N5408 3A 50-1000V 0.95 DO-201AD 6 6A05-6A10 6A 50-1000V 0.95 R-6 7 TS750-TS758 6A 50-800V 1.25 R-6 8 RL10-RL60 1A-6A 50-1000V 1.0 9 2CZ81-2CZ87 0.05A-3A 50-1000V 1.0 DO-41 10 2CP21-2CP29 0.3A 100-1000V 1.0 DO-41 11 2DZ14-2DZ15 0.5A-1A 200-1000V 1.0 DO-41 12 2DP3-2DP5 0.3A-1A 200-1000V 1.0 DO-41 13 BYW27 1A 200-1300V 1.0 DO-41 14 DR202-DR210 2A 200-1000V 1.0 DO-15 15 BY251-BY254 3A 200-800V 1.1 DO-201AD 16 BY550-200～1000 5A 200-1000V 1.1 R-5 17 PX10A02-PX10A13 10A 200-1300V 1.1 PX 18 PX12A02-PX12A13 12A 200-1300V 1.1 PX 19 PX15A02-PX15A13 15A 200-1300V 1.1 PX 20 ERA15-02～13 1A 200-1300V 1.0 R-1 21 ERB12-02～13 1A 200-1300V 1.0 DO-15 22 ERC05-02～13 1.2A 200-1300V 1.0 DO-15 23 ERC04-02～13 1.5A 200-1300V 1.0 DO-15 24 ERD03-02～13 3A 200-1300V 1.0 DO-201AD 25 EM1-EM2 1A-1.2A 200-1000V 0.97 DO-15 26 RM1Z-RM1C 1A 200-1000V 0.95 DO-15 27 RM2Z-RM2C 1.2A 200-1000V 0.95 DO-15 28 RM11Z-RM11C 1.5A 200-1000V 0.95 DO-15 29 RM3Z-RM3C 2.5A 200-1000V 0.97 DO-201AD 30 RM4Z-RM4C 3A 200-1000V 0.97 DO-201AD 2.快恢复塑封整流二极管 序号型号IF VRRM VF Trr 外形 A V V μs （1）快恢复塑封整流二极管 1 1F1-1F7 1A 50-1000V 1.3 0.15-0.5 R-1 2 FR10-FR60 1A-6A 50-1000V 1. 3 0.15-0.5 3 1N4933-1N4937 1A 50-600V 1.2 0.2 DO-41 4 1N4942-1N4948 1A 200-1000V 1.3 0.15-0. 5 DO-41 5 BA157-BA159 1A 400-1000V 1.3 0.15-0.25 DO-41 6 MR850-MR858 3A 100-800V 1.3 0.2 DO-201AD
