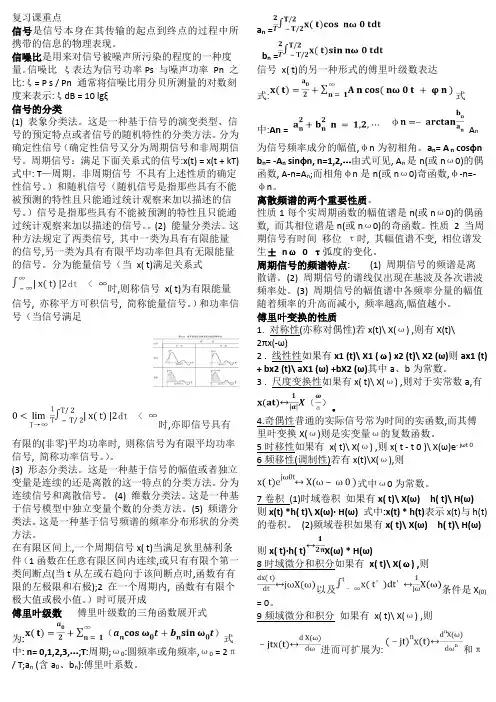

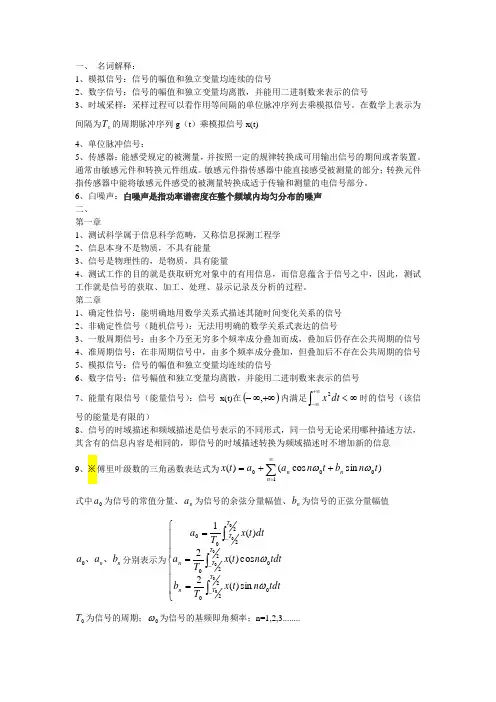

Chapter 1 1、信号的三种分类方法及其定义 （1）确定性信号与随机信号。若信号可表示为一个确定的时间函数，因而可确定其任何时刻的量值，这种信号称为确定性信号（分为周期信号，非周期信号）；随机信号是一种不能准确预测未来瞬时值，也无法用数学关系式来描述的信号。 （2）连续信号和离散信号。若信号数学表示式中的独立变量取值是连续的，为连续信号；若独立变量取离散值，为离散信号。 （3）能量信号和功率信号。电压信号x（t）加到电阻R上，其瞬时功率P（t）=x2（t）/R。把信号x（t）的平方x2（t）及其对时间的积分分别称为信号的功率和能量。 2、周期信号频谱的三个特点 （1）周期信号的频谱是离散的（2）每条谱线只出现在基波频率的整数倍上，基波频率是诸分量频率的公约数（3）各频率分量的谱线高度表示该谐波的幅值或相位角。 3、傅里叶变换的性质（P30 表1-3） 时域 频域 δ（t）? 1 （单位瞬时脉冲）（均匀频谱密度函数） 1 ?δ（f）（幅值为1的直流量）在（f=0处有脉冲谱线） δ（t-t0）?e-j2πfto δ函数时移t0 （各频率成分分别相移2πfto 角） ej2πfot ?δ （f-f0） （复指数函数）（将δ（f）频移到f0） 正、余弦函数的频谱密度函数： 由sin2πf0t=j（e-j2πfot-ej2πfot）/2，cos2πf0t=（e-j2πfot+ej2πfot）/2，变换为sin2πf0t?j[δ（f+f0）-δ（f-f0）]/2,cos2πf0t? [δ（f+f0）+δ（f-f0）]/2
第 2 页 共 7 页 5、各态历经平稳随机过程定义及其性质 定义：平稳随机过程是指其统计特征参数不随时间而变化的随机过程。 性质：当取样在时间轴上作任意平移时，随即过程的所有有限维分布函数是不变的。 6、随机信号的主要特征参数及其含义 参数：（1）均值、方差和均方值（2）概率密度函数（3）自相关函数（4）功率谱密度函数。 含义：均值μx 表示信号的常值分量，方差σx2描述随机信号的波动分量，均方值φ2描述随机信号的强度。概率密度函数表示信号幅值落在指定区间的概率。自相关函数，假如x(t)是某各态历经随机过程的一个样本记录，x （t+τ）是时移的样本，在任何t=ti 时刻，从两个样本上可以分别得到两个值x(ti ）和x （ti +τ），而且x(t) 和x （t+τ）具有相同的均值和标准差。功率谱密度函数，.对于具有连续频谱和有限平均功率的信号或噪声，表示其频谱分量的单位带宽功率的频率函数。 习题1-3求指函数x （t ）=Ae-at （a>0,t ≥0）的频谱。 解：指函数的频谱 x （t ）=X （f ）? ∞∞ -x （t ）e-j2πftdt=? ∞ Ae-ate-j2π ftdt=A/(a+j2πf) 习题1-6求指数衰减振荡函数x （t ）=e -at sinw 0t 的频谱。 解：指数衰减振荡函数的频谱x （t ）=X （f ）?∞ ∞-x （t ）e -j2πft dt=?∞ （e -at sin2πf 0t ）e -j2πft dt=?∞0 e -at 2j （e -j2πfot - e j2πfot ）e -j2π ft dt=2 j ( ） π（）π（fo -f j2a 1-fo f 2j a 1+++) Chapter 2 1、测试装置的静态特性参数有哪几个？各自的含义？ 参数及含义：(1)线性度，测量装置输入、输出之间的关系与理想比例关系（即理想直线关系）的偏离程度(2)灵敏度，单位输入变化引起的输出变化，通常使用理想直线的斜率作为测量装置的灵敏度值(3)回程误差（迟滞），描述测量装置同输入变化方向有关的输出特性(4)分辨力， 引起测量装置的输出值产生一颗可察觉变化的最小输入量（被测量）变化值称为分辨力(5)零点漂移和灵敏度漂移，零点漂移是测量装置的输出零点偏离原始零点的距离；灵敏度漂移则是由于材料性质的变化引起的输入与输出的关系（斜率）的变化。总误差是零点漂移与灵敏度漂移只和。 2、传递函数的分母由什么决定？分子由什么决定？ 传递函数H （s ）=Y （s ）/X （s ），分母X （s ）取决于系统的结构。分母中s 的最高次幂n 代表系统微分方程的阶数。分子Y （s ）则和系统同外界之间的关系。如输入（激励）点的位置、输入方式、被测量及测点布置情况有关。 3、一阶系统的传递函数、频率响应函数、幅频特性和相频特性 传递函数：H （s ）=1/（τs+1），频响函数：H （w ）=1/（j τw+1），幅频特 性：A （w ）= 2 w 11 ） （τ+，ψ（w ）=-arctan （τw ），负号表 示输出信号滞后于输入信号。 4、二阶系统的传递函数、频率响应函数、幅频特性和相频特性 传递函数：2 n n 2 2 n s 2s s H ωξωω++=）（，频响函 数： n 2n j 2]- 1[1 H ωωξωωω+= ）（）（，幅频 特性： 2 n 222n 4]1[1 A ）（）（ ）（ωωξωωω++= ，相频特性： 2 n n -12-arctan ） （）（ ）（ωωωω ξωψ= 5、实现不失真测试的条件 设有一个测量装置，其输出y （t ）和输入x （t ）满足y （t ）=A0x （t-t0），
第一章信号及其描述 (一) 填空题 1、 测试的基本任务是获取有用的信息，而信息总是蕴涵在某些物理量之中，并依靠它们来传输的。这些物理量就 是 _______________ ，其中目前应用最广泛的是电信号。 2、 信号的时域描述，以 时间 为独立变量；而信号的频域描述，以 频率 为独立变量。 3、 周期信号的频谱具有三 _____________ ，谐波型，收敛性二 4、 非周期信号包括 瞬态非周期 信号和准周期信号。 (二) 判断对错题(用"或x 表示) 1、 各态历经随机过程一定是平稳随机过程。 (v ) 2、 信号的时域描述与频域描述包含相同的信息量。 (v ) 3、 非周期信号的频谱一定是连续的。 (x ) 4、 非周期信号幅频谱与周期信号幅值谱的量纲一样。 (x ) 5、 随机信号的频域描述为功率谱。 (v ) (三)简答和计算题 1、 求正弦信号 x(t) x o sin t 的绝对均值口 |x 和均方根值X rms 。 2、 求正弦信号 x(t) 2 x °sin( t )的均值 x ，均方值 x ，和概率密度函数3、 求指数函数 x(t) at Ae (a 0,t 0)的频谱。 cos 0t |t| T 4、 求被截断的余弦函数 x(t) 的傅立叶变换。 |t| T at 5、 求指数衰减振荡信号 x(t) e sin o t(a 0,t 0)的频谱。 第二章测试装置的基本特性 (一) 填空题 为了获得测试信号的频谱，常用的信号分析方法有 _________________________ 和 __________________________ 。 4、当测试系统的输出y(t)与输入x(t)之间的关系为y(t) A °x(t t 。)时，该系统能实现 此时，系统的频率特性为 H(j ) ______________ 。 5、 传感器的灵敏度越高，就意味着传感器所感知的 被测量 越小。 6、 一个理想的测试装置，其输入和输出之间应该具有 线性 关系为最佳。 (二) 选择题 1、 4 不属于测试系统的静特性。 (1) 灵敏度 (2)线性度 (3)回程误差 (4)阻尼系数 2、 从时域上看，系统的输出是输入与该系统 3响应的卷积。 (1)正弦 (2)阶跃 (3)脉冲 (4)斜坡 3、 两环节的相频特性各为 Q,)和Q 2()，则两环节串联组成的测试系统，其相频特性为 ________________ 2 Q 1( )Q 2() (1) Q 1( )Q 2( ) (2) Q 1( ) Q 2( ) (3) 1 2 (4) Q 1( ) Q 2() Q 1( ) Q 2() 4、 一阶系统的阶跃响应中，超调量 (1)存在，但＜5% (3)在时间常数很小时存在 5、描述随机信号的时域特征参数有 均值x 、均方值 方差 6、对信号的双边谱而言，实频谱(幅频谱)总是 偶 对称，虚频谱(相频谱)总是 奇 对称。 1、某一阶系统的频率响应函数为 H(j ) 1/2 ____ ，幅值 y V 2/2 试求传递函数分别为 41 1.4 1 t ,输入信号x(t) sin ，则输出信号 2j 1 2 ，相位 -45 。 2 的两个环节串联后组成的系统的总灵敏度。 y(t)的频率为 123 n S 延时 _______ 测试。 4 _____ 。 2)存在，但＜1 (4)不存在
第一章 信号及其描述 （一）填空题 1、 测试的基本任务是获取有用的信息，而信息总是蕴涵在某些物理量之中，并依靠它们来传输的。这些物理量就 是 信号 ，其中目前应用最广泛的是电信号。 2、 信号的时域描述，以 时间 为独立变量；而信号的频域描述，以 频率 为独立变量。 3、 周期信号的频谱具有三个特点：离散的 ，谐波型 ， 收敛性 。 4、 非周期信号包括 瞬态非周期 信号和 准周期 信号。 5、 描述随机信号的时域特征参数有 均值x μ、均方值2x ψ，方差2 x σ；。 6、 对信号的双边谱而言，实频谱（幅频谱）总是 偶 对称，虚频谱（相频谱）总是 奇 对称。 （二）判断对错题（用√或×表示） 1、 各态历经随机过程一定是平稳随机过程。（ v ） 2、 信号的时域描述与频域描述包含相同的信息量。（ v ） 3、 非周期信号的频谱一定是连续的。（ x ） 4、 非周期信号幅频谱与周期信号幅值谱的量纲一样。（ x ） 5、 随机信号的频域描述为功率谱。（ v ） （三）简答和计算题 1、 求正弦信号t x t x ωsin )(0=的绝对均值μ|x|和均方根值x rms 。 2、 求正弦信号)sin()(0?ω+=t x t x 的均值x μ，均方值2 x ψ，和概率密度函数p(x)。 3、 求指数函数)0,0()(≥>=-t a Ae t x at 的频谱。 4、 求被截断的余弦函数?? ?≥<=T t T t t t x ||0 ||cos )(0ω的傅立叶变换。 5、 求指数衰减振荡信号)0,0(sin )(0≥>=-t a t e t x at ω的频谱。 第二章 测试装置的基本特性 （一）填空题 1、 某一阶系统的频率响应函数为1 21 )(+= ωωj j H ，输入信号2 sin )(t t x =，则输出信号)(t y 的频率为=ω 1/2 ，幅值=y √2/2 ，相位=φ -45 。 2、 试求传递函数分别为5.05.35 .1+s 和2 2 2 4.141n n n s s ωωω++的两个环节串联后组成的系统的总灵敏度。123 3、 为了获得测试信号的频谱，常用的信号分析方法有 傅里叶级数展开式 、 和 傅里叶变换 。 4、 当测试系统的输出)(t y 与输入)(t x 之间的关系为)()(00t t x A t y -=时，该系统能实现 延时 测试。此时，系统的频率特性为=)(ωj H 。 5、 传感器的灵敏度越高，就意味着传感器所感知的 被测量 越小。 6、 一个理想的测试装置，其输入和输出之间应该具有 线性 关系为最佳。 （二）选择题 1、 4 不属于测试系统的静特性。 （1）灵敏度 （2）线性度 （3）回程误差 （4）阻尼系数 2、 从时域上看，系统的输出是输入与该系统 3 响应的卷积。 （1）正弦 （2）阶跃 （3）脉冲 （4）斜坡 3、 两环节的相频特性各为)(1ωQ 和)(2ωQ ，则两环节串联组成的测试系统，其相频特性为 2 。 （1）)()(21ωωQ Q （2）)()(21ωωQ Q + （3）) ()() ()(2121ωωωωQ Q Q Q +（4）)()(21ωωQ Q - 4、 一阶系统的阶跃响应中，超调量 4 。 （1）存在，但<5％ （2）存在，但<1 （3）在时间常数很小时存在 （4）不存在 5、 忽略质量的单自由度振动系统是 2 系统。 （1）零阶 （2）一阶 （3）二阶 （4）高阶
《无机材料测试技术》试卷（一） 得分阅卷人 一、名词解释（每题2分，共20分） 1．相干散射波长不变的散射,又称经典散射. 2． 系统消光由原子在晶胞中的位置不同而引起某些方向上衍射线的消失称为系统消光. 3．μm 4．粉晶衍射仪法利用X射线的电离效应及荧光效应，由辐射探测器（各种计数器）来测定记录衍射线的方向和强度。 5． 6．EPMA 电子探针工 7．几何像差透镜磁场几何上的缺陷所产生,包括球差、像散和畸变. 8．相位衬度像利用电子束相位变化由两束以上电子束相干成像 9． AES 10．DSC 差示扫面量热法 10．微商热重分析能记录TG曲线对温度或时间的一阶导数的一种技术，也即质量变化速率作为温度或时间的函数被连续记录下来。 得分阅卷人 二、填空题（每题4分，共20分） 1．吸收限的应用主要是：合理的选用滤波片材料害人辐射源的波长（即选阳极靶材料）以便获得优质的花样衍射。 。
2．影响衍射线强度的因子是：1.多重性因子2. 结构因子3.脚因子4.温度因 子5.吸收因子 。 3．透射电镜制备样品的方法主要有：直接法：粉末颗粒样品、超薄切片、直接薄膜样品间接法：一级复型、二级复型；半直接法：萃取复型 。 4．SEM的主要工作方式有：发射方式、反射方式、吸收方式、投射方式、俄歇电子方式、X射线方式、阴极发光方式、感应信号方式。 。 5．DTA中用参比物稀释试样的目的是： . j减少被测样品的数量 。 得分阅卷人 三、判断题（每题2分，共10分） 1.滤波片的K吸收限应大于或小于Kα和Kβ。 2.满足布拉格方程时，各晶面的散射线相互干涉加强形成衍射线。 3.当物平面与物镜后焦平面重合时，可看到形貌像。（√） 4. 原子序数Z越大的原子，其对入射电子的散射的弹性散射部分越小。（×） 5. TG曲线上基本不变的部分叫基线。 得分阅卷人 四、问答及计算题（每题10分，共50分） 1．简述特征X射线产生的机理？ 1.答：入射电子能量等于或大于物质原子中K层电子的结合能,将K层电子激发掉,外层电子会跃迁到K层空位,因外层电子能量高,多余的能量就会以X射线的形式辐射出来,两个能级之间的能量差是固定的,所以此能量也是固定,即其波长也是固定的。
北京工业大学２００7—2００8学年第二学期 测量技术基础试卷(开卷) 班级学号姓名成绩 一、填空题（２5分，每空1分) 1．时间常数τ是一阶传感器动态特性参数，时间常数τ越小，响应越快，响应曲线越接近于输入阶跃曲线。 2．满足测试装置不失真测试的频域条件是幅频特性为一常数和相频特性与频率成线性关系。３．电荷放大器常用做压电传感器的后续放大电路，该放大器的输出电压与传感器产生的电荷量成正比，与电缆引线所形成的分布电容无关。 4．信号当时间尺度在压缩时，则其频带变宽其幅值变小。 5.当测量较小应变值时,应选用电阻应变效应工作的应变片，而测量大应变值时，应选用压阻效应工作的应变片，后者应变片阻值的相对变化主要由材料电阻率的相对变化来决定。6．电感式和电容式传感器常采用差动方式，不仅可提高灵敏度,且能改善或消除非线性。7．电涡流传感器是利用金属材料的电涡流效应工作,可分为低频透射式和高频反射式两种，其中前者常用于材料厚度的测量。
8.在调制解调技术中，将控制高频振荡的低频信号称为 调制波 ,载送低频信号的高频振荡信号称为 载波 ,将经过调制过程所得的高频振荡波称为 已调制波 。 9．已知()t t x ωsin 12=,()t δ为单位脉冲函数,则积分()?∞ +∞-?? ? ?? -?dt t t x ωδ2π= 12 。 １０.已知霍尔式转速传感器的测速齿轮的齿数为20,若测得感应电动势的频率为3０0Hz ，则被测轴的转速为 900ｒ/min 。 1１. RC 低通滤波器中的ＲＣ值越大,则其上限截止频率越 小 。 1２． 频率混叠是由于 采样频率过低 引起的，泄漏则是由于 信号截断 所引起的。 二、选择题(１5分,每题1.5分) 1．离散、周期的时域信号频谱的特点是( C ）的。 A 非周期、离散? B 非周期、连续 C 、周期、离散 D 周期、连续 2．按传感器能量源分类，以下传感器不属于能量控制型的是( C )。 Ａ 电阻传感器? B 电感传感器 C 光电传感器 D 电容传感器 3．变磁通感应式传感器在测量轴的转速时，其齿盘应采用（ Ｂ )材料制成。 A 金属 Ｂ 导磁 C 塑料 Ｄ 导电 4.测试装置能检测输入信号的最小变化能力,称为（ D )。 A 精度 B 灵敏度 C 精密度 Ｄ 分辨力 ５.数字信号的特征是( B ）。 A 时间上离散，幅值上连续 B 时间、幅值上都离散 C 时间上连续,幅值上量化 ? D 时间、幅值上都连续
1、光电测试技术的发展，从功能上来看具有什么特点： 1、 从静态测量向动态测量发展； 2、 从逐点测量向全场测量发展； 3、 从低速测量向高速测量发展，同时具有存储和记录功能。 2、测量中应遵循的原则：阿贝原则，封闭原则 3、人眼进行调焦的方法中最简单、最常用的是清晰度法和消视差法。 人眼的对准不确定度和调焦不确定度 最简便最常用的调焦方法是清晰度法和消视差法。 清晰度法是以目标与比较标志同样清晰为准。调焦不确定度是由于存在几何焦深和物理焦深所造成的。 消视差法是以眼睛在垂轴平面上左右摆动也看不出目标和标志有相对横移为准的。 用望远镜调焦的目的是提高精度、准确度 4、 光电对准按功能原理分类： a) 光度式：普通光度式、差动光度式 b) 相位式:光度式的基础上加入一个调制器即成为相位式 5、 关于光具座： 测量焦距时使用玻罗板 6、 分辨率测试技术有几种判据？ ? 瑞利（Rayleigh ）判据认为，当两衍射斑中心距正好等于第一暗环的半径时，人眼刚 能分辨开这两个像点，这时两衍射斑的中心距为 ? 道斯（Dawes ）判据认为，人眼刚能分辨两个衍射像点的最小中心距为 ? 斯派罗（Sparrow ）判据认为，当两个衍射斑之间的合光强刚好不出现下凹时为刚可 分辨的极限情况，两衍射斑之间的最小中心距为 例：假设汽车两盏灯相距r =1.5m ，人的眼睛瞳孔直径D=4mm ，问最远在多少米的地方，人眼恰好能分辨出这两盏灯? 1－平行光管 2－透镜夹持器 3－测量显微镜 4－ 测微目镜 5－导轨 1 2 3 4 5 0'1.22 1.22f F D σλλ==0 1.02F σλ=00.947F σλ=

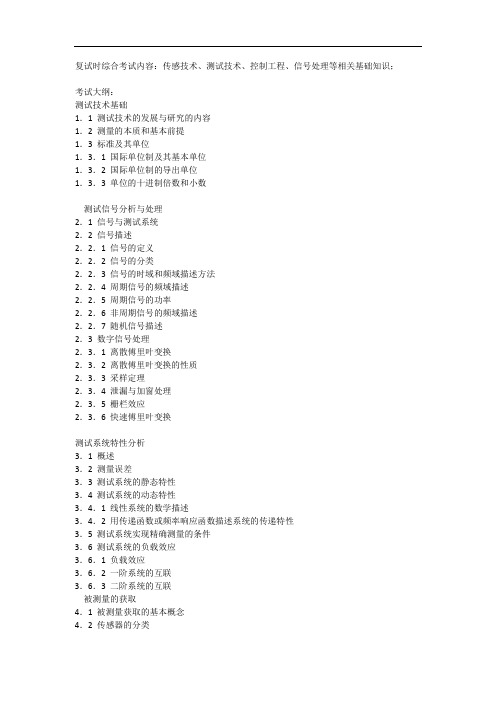

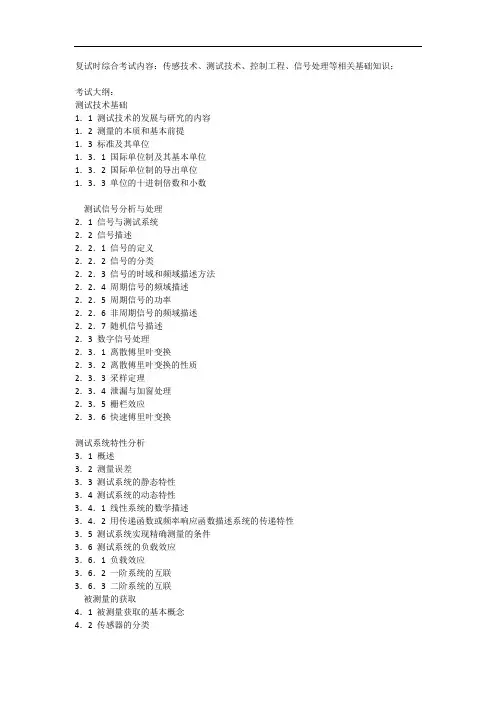

测试技术复习资料200题 第1章 绪论 复习题 （一）填空 1．按传感器能量传递方式分类，属于能量转换型的传感器是（压电式传感器）。 2．压电式传感器属于（能量转换型传感器）。 3．利用光电效应的传感器属于（物性型）。 4．电参量式传感器又称为（能量控制型）传感器。 5．传感器开发有两方面的发展趋势：物理型传感器、（集成化和智能化）传感器的开发。 （二）名词解释 （三）简答题 1．测试技术的发展趋势是什么？ 答：测试技术的发展趋势是在不断提高灵敏度、精确度和可靠性的基础上，向小型化、非接触化、多功能化、智能化和网络化方向发展。 2．简述测试的过程和泛指的两个方面技术。 答：测试就是对信号的获取、加工、处理、显示记录及分析的过程。测试泛指测量和试验两个方面的技术，是具有试验性质的测量，是测量和试验的综合。测试是主动的、涉及过程动态的、系统记录与分析的操作，并通过对被研究对象的试验数据作为重要依据。 第2章 测试系统的基本特性 复习题 （一）填空 1.描述测试系统静态特性指标的有精确度、灵敏度、非线性度、回程误差、重复性、分辨率、漂移、死区。 2.属于二阶测试系统动态性能指标参数的有系统无阻尼固有频率、系统阻尼率、系统的响应振荡频率、最大超调量（过冲量）。 3．表述测试系统在输入未发生变化而输出发生变化的参数是（漂移）。 4．非线性度是表示标定曲线（偏离拟合直线的程度）。 5．传感器的分辨率越好，表示传感器（能感知的输入变化量越小）。 6．测试系统能检测到的输入变化量越小，表示测试系统的（分辨力越好）。 7．用实验的办法获取系统的静态输入与输出之间关系曲线称为（标定曲线）。 8．用频率响应法测定系统的动态特性参数时，通常采用的输入信号是（正弦信号）。 9．传感器的组成部分中，直接感受被测量的是（敏感元件）。 n ωξd ωmax M
各章节复习题(答案在后面) 第一章 信号及其描述 （一）填空题 1、 测试的基本任务是获取有用的信息，而信息总是蕴涵在某些物理量之中，并依靠它们来 传输的。这些物理量就是 ，其中目前应用最广泛的是电信号。 2、 信号的时域描述，以 为独立变量；而信号的频域描述，以 为独立变量。 3、 周期信号的频谱具有三个特 点： ， ， 。 4、 非周期信号包括 信号和 信号。 5、 描述随机信号的时域特征参数有 、 、 。 6、 对信号的双边谱而b ，实频谱（幅频谱）总是 对称，虚频谱（相频谱）总是 对 称。 （二）判断对错题（用√或×表示） 1、 各态历经随机过程一定是平稳随机过程。（ ） 2、 信号的时域描述与频域描述包含相同的信息量。（ ） 3、 非周期信号的频谱一定是连续的。（ ） 4、 非周期信号幅频谱与周期信号幅值谱的量纲一样。（ ） 5、 随机信号的频域描述为功率谱。（ ） （三）简答和计算题 1、 求正弦信号t x t x ωsin )(0=的绝对均值μ|x|和均方根值x rms 。 2、 求正弦信号)sin()(0?ω+=t x t x 的均值x μ，均方值2 x ψ，和概率密度函数p(x)。 3、 求指数函数)0,0()(≥>=-t a Ae t x at 的频谱。 4、 求被截断的余弦函数?? ?≥<=T t T t t t x ||0 ||cos )(0ω的傅立叶变换。 5、 求指数衰减振荡信号)0,0(sin )(0≥>=-t a t e t x at ω的频谱。
第二章 测试装置的基本特性 （一）填空题 1、 某一阶系统的频率响应函数为1 21 )(+= ωωj j H ，输入信号2 sin )(t t x =，则输出信号)(t y 的频率为=ω ，幅值=y ，相位=φ 。 2、 试求传递函数分别为5.05.35 .1+s 和2 2 2 4.141n n n s s ωωω++的两个环节串联后组成的系统 的总灵敏度。 3、 为了获得测试信号的频谱，常用的信号分析方法有 、 和 。 4、 当测试系统的输出)(t y 与输入)(t x 之间的关系为)()(00t t x A t y -=时，该系统能实现 测试。此时，系统的频率特性为=)(ωj H 。 5、 传感器的灵敏度越高，就意味着传感器所感知的 越小。 6、 一个理想的测试装置，其输入和输出之间应该具有 关系为最佳。 （二）选择题 1、 不属于测试系统的静特性。 （1）灵敏度 （2）线性度 （3）回程误差 （4）阻尼系数 2、 从时域上看，系统的输出是输入与该系统 响应的卷积。 （1）正弦 （2）阶跃 （3）脉冲 （4）斜坡 3、 两环节的相频特性各为)(1ωQ 和)(2ωQ ，则两环节串联组成的测试系统，其相频特 性为 。 （1） )()(21ωωQ Q （2）)()(21ωωQ Q + （3）) ()() ()(2121ωωωωQ Q Q Q +（4） )()(21ωωQ Q - 4、 一阶系统的阶跃响应中，超调量 。 （1）存在，但<5％ （2）存在，但<1 （3）在时间常数很小时存在 （4）不存在 5、 忽略质量的单自由度振动系统是 系统。 （1）零阶 （2）一阶 （3）二阶 （4）高阶 6、 一阶系统的动态特性参数是 。 （1）固有频率 （2）线性度 (3)时间常数 （4）阻尼比 7、 用阶跃响应法求一阶装置的动态特性参数，可取输出值达到稳态值 倍所经 过的时间作为时间常数。 （1）0.632 （2）0.865 （3）0.950 （4）0.982 （三）判断对错题（用√或×表示） 1、 一线性系统不满足“不失真测试”条件，若用它传输一个1000Hz 的正弦信号，则 必然导致输出波形失真。（ ） 2、 在线性时不变系统中，当初始条件为零时，系统的输出量与输入量之比的拉氏变换 称为传递函数。（ ） 3、 当输入信号)(t x 一定时，系统的输出)(t y 将完全取决于传递函数)(s H ，而与该系 统的物理模型无关。（ ） 4、 传递函数相同的各种装置，其动态特性均相同。（ ） 5、 测量装置的灵敏度越高，其测量范围就越大。（ ） 6、 幅频特性是指响应与激励信号的振幅比与频率的关系。（ ）
传感器与检测技术复习资料(总6页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除
第一章 by YYZ 都是老师上课给的应该全都有了。 1.传感器是一种以一定精确度把被测量（主要是非电量）转换为与之有确定 关系、便与应用的某种物理量（主要是电量）的测量装置。 2.传感器的组成：信号从敏感元件到转换元件转换电路。 3.敏感元件：它是直接感受被测量，并输出与被测量成确定关系的某一物理 量的元件。 4.转换元件：敏感元件的输出就是它的输入，它把输入转换成为电路参数。 5.转换电路：将电路参数接入转换电路，便可转换为电量输出。 6.误差的分类：系统误差（测量设备的缺陷），随机误差（满足正态分 布），粗大误差。 7.系统误差：在同一条件下，多次测量同一量值时绝对值和符号保持不变， 按一定规律变化的误差称为系统误差。材料、零部件及工艺的缺陷，标准测量值，仪器刻度的标准，温度，压力会引起系统误差。 8.随机误差：绝对值和符号以不可预定的变化方式的误差。仪表中的转动部 件的间隙和摩擦，连接件的弹性形变可引起随机误差，随机误具有随机变量的一切特点。 9.粗大误差：超出规定条件下的预期的误差。粗大误差明显歪曲测量结果， 应该舍去不用。 10.精度：反映测量结果与真值接近度的值。 11.精度可分为准确度、精密度、精确度。 12.准确度：反映测量结果中系统误差的影响程度。 13.精密度：反映测量结果中随机误差的影响程度。 14.精确度：反映测量结果中系统误差和随机误差综合的影响程度，其定量特 征可以用测量的不确定度（或极限误差）表示。 15.精密度高的准确度不一定高，准确度高的精密度不一定高，但精确度高， 则精密度和准确度都高。
工程测试技术基础复习题 选择题： 1、以下哪项不属于常用的弹性元件（D） A、弹簧管 B、薄膜式弹性元件 C、波纹管C、悬臂梁 2、滤波器对不同频率的信号有不同的作用，下列说法错误的是（A） A、在通带内使信号受到很大的衰减而不通过。 B、在通带与阻带之间的一段过滤带使信号受到不同程度的衰减。 C、在阻带内使信号受到很大的衰减而起到抑制作用。 D、在通带内使信号受到很小的衰减而通过。 3、以下哪项指标不属于滤波器的特征频率（D） A、通带截止频率 B、阻带截止频率 C、转折频率 D、载波频率 4、关于传感器，下列说法不正确的是（B） A、传感器一般由敏感元件、转换元件以及其他辅助元件构成。 B、电容式传感器有变面积型和变极距型两种。 C、应变片式传感器是利用应变片电阻的应变效应制成的。 D、有些传感器中的敏感元件既是敏感元件又起转换元件的作用。 5、对测量控制电路的主要要求，一下说法不正确的是（C） A、测控电路应具有较高的精度。 B、测控电路应具有较好的动态性能。 C、测控电路只要能够保证“精、快、灵”就可以了。 D、测控电路应具有合适的输入与输出阻抗。 6、下列指标中，哪项不是滤波器的主要特性指标（C） A、特征频率 B、群时延函数 C、线性度 D、阻尼系数与品质因数 7、下列哪项不正确（B） A、有些半导体材料也可以制成电阻式应变片。 B、只有金属导体才能制成电阻式应变片。
C、当金属电阻丝受拉时，其长度和截面积都要发生变化，其阻值也发生变化 D、当金属电阻丝受拉时，其电阻率要发生变化，阻值也要发生变化。 8、单臂电桥的灵敏度为（D ） A、U B、U/2 C、U/3 D、U/4 9、下面属于光生伏特效应的光电元件是（A） Ａ、光敏晶体管Ｂ、光敏电阻 Ｃ、光电管Ｄ、光电倍增器 10、以下关于温度测量的说法中不正确的是（A） Ａ、热电偶、热电阻都是常用的测温方法，但热电偶用于中低温度区测量，而热电阻用于高温度区测量。 Ｂ、热电偶、热电阻都是常用的测温方法，但热电偶用于高温度区测量，而热电阻用于中低温度区测量。 Ｃ、采用热电偶测温必须考虑冷增温度补偿问题。 Ｄ、才用热电阻测温必须采用三线制接法。 11、在保持幅频特性单调变化的前提下，通带内特性最为平坦的逼近方法是（D） Ａ、贝塞尔逼近Ｂ、切比雪夫逼近 Ｃ、以上都不是Ｄ、巴特沃斯逼近 12、以下说法错误的一项是（B） Ａ、传感器的灵敏度越大越好Ｂ、传感器的灵敏度越小越好Ｃ、滤波器的灵敏度越小越好Ｄ、滤波器的灵敏度越小，容错能力越强 13、在采用应变片测量时，实现温度补偿的前提是（D） A、补偿片应该贴在与被测试件相同材质的材料上。 B、补偿片应该贴在与被测试件处于同一环境温度中。 C、补偿片应该为测量片的相邻桥臂上。 D、以上条件都需满足。 14、工业用热电阻一般采用（C） A、单线制 B、双线制 C、三线制 D、四线制 15、若允许通带内有一定的波动量，而要求频率特性比较接近矩形时，
测试技术基础 一、判断题: 1.传递函数相同的各种装置，其动态特性均相同。（） 2.当输入信号)(t x一定时，系统的输出)(t H，而与该系统的物理模型 y将完全取决于传递函数) (s 无关。（） 3. 所有非周期信号都是能量信号。（） 4.所有周期信号都是功率信号。（） 5. 所有随机信号都是非周期信号。（） 6.非周期信号的频谱都是连续的。（） 7.非周期信号幅频谱与周期信号幅值谱的量纲一样。（） 8.模拟信号的幅值一定是连续的。（） 9.瞬态信号是能量有限信号。（） 10.瞬态信号是时间轴上的零平均功率信号。（） 11.直流信号被截断后的频谱是连续的。（） 12.信号的时域描述与频域描述包含相同的信息量。（） 13.各态历经随机过程一定是平稳随机过程。（） 14.直流信号具有无限的频谱。（） 15.幅频特性是指响应与激励信号的振幅比与频率的关系。（） 16.频响函数反映了系统响应的稳态过程。（） 17.频响函数反映了系统响应的稳态过程。（） 18.传递函数不仅反映了系统的稳态过程，还反映了系统响应的过渡过程。（） 19.若x(t)是限带信号，在被截断后必成为无限带宽的函数。( ) 20.一阶系统中常用时间常数τ作为响应上升时间。（） 21.稳态响应法不能用于一阶系统的动态特性测试。（） 22.测试系统的灵敏度越高测量性能越好。（） 23.若传感器的灵敏度为常数，则表明该传感器的输出、输入关系为线性关系。（） 24.金属电阻应变片的电阻相对变化主要是由于电阻丝的尺寸变化产生的。（） 25.在数字信号处理过程中，量化误差大小与A/D转换器的位数无关。（） 26.变间歇式差动变压器是一种电容式传感器。（） 27.涡流传感器分为高频透射式和低频反射式两种类型。（） 28.涡流式传感器属于能量控制型传感器（） 29.涡流传感器属于有源传感器。（） 30.压电加速度计的灵敏度越高，其工作频率越宽。（） 31.压电传感器要求后接的负载必须有高输入阻抗。（） 32.磁电式速度拾振器的上限工作频率取决于其固有频率。（） 33.为使四臂交流电桥平衡，若两相邻臂接入二电阻，另外两相邻臂应接入性质相同的阻抗元件。（） 34.半桥联接中要求两个桥臂阻值变化大小相等，极性相反。（） 35.使用电阻应变时，在半桥双臂各并联一片电阻应变片,可以提高灵敏度，这种做法正确。（） 36.在直流电桥中，只要满足任意两相邻桥臂的阻值之乘积等于另外两相邻桥臂阻值的乘积，则电桥一定处于平衡。( ) 37.平衡纯电阻交流电桥须同时调整电阻平衡与电容平衡。（） 38.若电阻应变片的输入信号为正弦波，则以该应变片为工作臂的交流测量用桥的输出是调幅波。
?（一）检测 一、检测是通过一定的物理方式，分辨出被测参数量病归属到某一范围带，以此来 判别被测参数是否合格或参数量是否存在。测量时将被测的未知量与同性质的标准量进行比较，确定被测量队标准量的倍数，并通过数字表示出这个倍数的过程。 在自动化和检测领域，检测的任务不仅是对成品或半成品的检验和测量，而且为了检查、监督和控制某个生产过程或运动对象使之处于人们选定的最佳状况，需要随时检测和测量各种参量的大小和变化等情况。这种对生产过程和运动对象实时检测和测量的技术又称为工程检测技术。 测量有两种方式：即直接测量和间接测量 直接测量是对被测量进行测量时，对以表读数不经任何运算，直接的出被测量的数值，如：用温度计测量温度，用万用表测量电压 间接测量是测量几个与被测量有关的物理量，通过函数关系是计算出被测量的数值。 如：功率P与电压V和电流I有关，即P=VI，通过测量到的电压和电流，计算出功率。 直接测量简单、方便，在实际中使用较多；但在无法采用直接测量方式、直接测量不方便或直接测量误差大等情况下，可采用间接测量方式。 光电传感器与敏感器的概念 传感器的作用是将非电量转换为与之有确定对应关系得电量输出，它本质上是非电量系统与电量系统之间的接口。在检测和控制过程中，传感器是必不可少的转换器件。 从能量角度出发，可将传感器划分为两种类型：一类是能量控制型传感器，也称有源传感器；另一类是能量转换传感器，也称无源传感器。能量控制型传感器是指传感器将被测量的变换转换成电参数（如电阻、电容）的变化，传感器需外加激励电源，才可将被测量参数的变化转换成电压、电流的变化。而能量转换型传感器可直接将被测量的变化转换成电压、电流的变化，不需外加激励源。 在很多情况下，所需要测量的非电量并不是传感器所能转换的那种非电量，这就需要在传感器前面加一个能够把被测非电量转换为该传感器能够接收和转换的非电量的装置或器件。这种能够被测非电量转换为可用电量的元器件或装置成为敏感器。例如用电阻应变片测量电压时，就需要将应变片粘贴到售压力的弹性原件上，弹性原件将压力转换为应变力，应变片再将应变力转换为电阻的变化。这里应变片便是传感器，而弹性原件便是敏感器。敏感器和传感器随然都可对被测非电量进行转换，但敏感器是把被测量转换为可用非电量，而传感器是把被测非电量转换为电量。 二、光电传感器是基于光电效应，将光信号转换为电信号的一种传感器，广泛应用 于自动控制、宇航和广播电视等各个领域。 光电传感器主要噢有光电二极管、光电晶体管、光敏电阻Cds、光电耦合器、继承光电传感器、光电池和图像传感器等。主要种类表如下图所示。实际应用时，要选择适宜的传感器才能达到预期的效果。大致的选用原则是：高速的光电检测电路、宽范围照度的照度计、超高速的激光传感器宜选用光电二极管；几千赫兹的简单脉冲光电传感器、
岩土工程测试与检测技术 名词解释6?4分=24分 简答（基本概念、方法）7?6分=42分 计算与论述 4个 34分 §1概念、系统选型精度高量程低，如何选择仪器 测试技术基本概念（线性度、灵敏度） 压电式、正弦式传感器的基本原理 稳定性、误差等选测试方法 §2 传感器：相关概念、分类、命名了解 （压电式如何标定、如何采用措施消除误差 正弦式原理（土压力计典型代表、相应计算） 正弦式基本概念及计算 §3 声波测试、声发射（课件） 声波测试基本原理 纵、横波概念、计算方法、 测桩完整性、裂缝测试等测试方法 新测裂缝测试反象 在岩体中测试应用：完整性指标凯瑟效应 §4载荷试验：静载荷试验（及基本原理） 拐点——判断桩的极限荷载 加载方法：终止加载的判断 判桩的极限荷载——拐点 承载力特征值与极限荷载的确定（曲线拐点） 桩基础检测、多根桩——求平均值——误差系数（<,均值——特征荷载；>，——查表修正）动测：应力波反射法曲线判定桩体缺陷的位置——计算 §5现场检测的常用特殊方法 边坡、 基坑、的安全监测监测： 地下洞室（多点位移计、收敛观测） 监测内容：｛锚杆检测、地表变形——大地水准测量、水平监测——原理、方法（基坑顶部、坑底） 项目选取 沉降观测、大地水准测量 深层水平位移的方法、原理了解 垂直监测 水平监测 测试系统元件的选取（参数） 锚杆无损检测 第一、二章测试技术基础知识、传感器 1.检测的基本概念： (1)检测与测量：检测是意义更为广泛的测量；测量是以确定被测对象的属性和量值为目的的全部操作。 (2)检测技术：包含测量和信号检测极为重要。
(3)测试系统的原理结构：被测对象的被测量传感器数据传输环节数据处理环节数据显示环节。 (4) 测量系统：由传感器（一次仪表）、中间变换和测量电路（二次仪表） 组成。 （5）显示和记录系统：它是将信号及其变化过程显示或记录（或存储）下来，是测试系统的输出环节。 2.传感器：指能感受规定的物理量，并按一定规律转换成可用输入信号的器件或装置。 3.组成：敏感元件、转换元件、测试电器 参数：a灵敏度：单位被测量引起的仪器输出值的变化。 b线性度：标定曲线与理想直线的接近程度。 c迟滞性：指输入逐渐增加到某一值与输入逐渐减小到同一输入值时的输出值不相等。（百科：指一系统的状态(主要多为物理系统)，不仅与当下系统的输入有关，更会因其过去输入过程之路径不同，而有不同的结果。） d分辨率：指传感器可感受到的被测量的最小变化的能力。 4.传感器的分类：（1）按变换原理分类：电阻式、电容式、压电式、钢弦式、光电式等；（2）按被测物理量分类：位移传感器、压力传感器、速度传感器。 5.传感器的命名： 6.（1）传感器的全称由“主题词+四级修饰语”组成。 7.一级修饰语——被测量（位移、压力、速度） 8.二级修饰语——转换原理（应变式、电阻式、电容式、压电式、钢弦式、光电式） 9.三级修饰语——特征描述（指务须强调的传感器结构、性能、材料特征及敏感元件等） 10.四级修饰语——主要的技术指标（如，量程、精度、灵敏度等） 11.（2）使用场合不同修饰语排序亦不同 12.a在有关传感器的统计表、图书检索及计算机文字处理等场合，命名顺序为正序“主题词+一级修饰语+二级修饰语+三级修饰语+四级修饰语”；（例，传感器、位移、应变式、100mm） 13.b在技术文件、产品说明书、学术论文、教材、书刊等的陈述句中，传感器名称采用反序为“四级修饰语+三级修饰语+二级修饰语+一级修饰语+主题词”（例，100mm应变计式位移传感器） 14.压电式传感器：是基于压电效应的传感器，其敏感材料由压电材料制成。原理：压电材料受力后表面产生电荷，电荷经电荷放大器和测量电路放大和变换阻抗后就成为正比于所受外力的电量输出，从而达到检测目的装置。 15.优点是频带宽、灵敏度高、信噪比高、结构简单、工作可靠和重量轻等。缺点是某些压电材料需要防潮措施，而且输出的直流响应差，需要采用高输入阻抗电路或电荷放大器来克服这一缺陷。 16.压电效应：指某些物质，当沿着一定方向对其加力而使其变形时，在一定表面上将产生电荷，当外力去掉后，又重新回到不带电状态的现象。 17.振弦式（钢弦式）传感器：敏感元件为一根金属丝弦。原理：将敏感元件与传感器受力部件连接固定，利用钢弦的自振频率与钢弦所受到的外加张力关系式测得各种物理量。 18.优点：结构简单可靠，传感器的设计、制造、安装和调试非常方便，且钢弦经过热处理后蠕变极小，零点稳定。 19.计算：书P15（2-12、2-13） 20.传感器的标定（率定）： 21.（1）定义：是利用精度高一级的标准器具对传感器进行定度的过程，从而确定其输出量与输入量之间的对应关系，同时也确定不同使用条件下的误差关系。 22.（2）标定原因：由于传感器在制造上的误差，即使仪器相同，其输出特性曲线也不尽相同。尽管传感器在出厂前都作了标定，但传感器在运输、使用等过程中，内部元件和结构因外部环境影响和内部因素的变化，其输出特性也会有所变化，因此，必须在使用前或定期进行标定。
1．绘出测试系统的基本框图，简述各组成部分的功能。 试验装置：是被测对象处于预定状态下，并将其有关方面的内在联系充分显露出来，以便进行有效测量的一种专门装置。 测量装置：把被测量通过传感器变成电信号，经过后接仪器的变换、放大、运算，变成易于处理和记录的信号的装置。 数据处理装置：将被测装置输出的信号进一步处理，以排除干扰和噪声污染，并清楚的估计测量数据的可靠程度。 显示记录装置：将被测对象所测得的有用信号及其变化过程显示或者记录下来的装置。 1．什么是测试系统的静态传递特性？常用哪些量来表征？ 描述测试系统静态测量时的输入输出关系的方程、图形、参数等称为测试系统的静态传递特性。 常用的主要表征参数有：静态传递方程与定度曲线、灵敏度、线性度、回程误差、灵敏度阀、漂移等。 2．试述幅频谱密度函数A(f)和幅频特性函数A(f)两者之间的主要区别？ （1）对象不同，前者对象是信号；后者的对象是系统；（2）前者反映信号的组成，后者反映系统对输入信号不同频率成分的幅值的缩放能力（3）定义不同：处理方法各异：前者是对信号付氏变换的模，后者是输出的付氏变换与输入的付氏变换之比的模3．什么叫调制？什么叫解调？在测量中为何要将信号先调制然后又解调？ 把缓慢变化的信号变为频率适当的交流信号称为信号调制；把调制过的交流信号还原到原来的信号称为解调。调制的目的是为了便于信号的处理和放大。 2．何谓滤波器，滤波器分类、基本参数及其定义？ 概念：滤波器是一种选频装置，可以使信号中特定的频率成分通过，而极大地衰减其他频率成分；分类：低通、高通、带通、带阻滤波器；基本参数：文波幅度d；截止频率f c；带宽B和品质因数Q；倍频程选择性W；滤波器因数λ。 3．信号数字分析法的主要优点 精度高，工作稳定，速度快，动态范围宽，能够完成很多模拟分析方法无法实现的运算分析。 4．11.何谓泄漏？防止泄漏的方法如何？电阻丝应变片与半导体应变片在工作原理上有何区别？ 泄露是指加窗（截断）信号的能量扩散到了理论上无穷宽的频带中去。 （1）选择适当的时窗函数（主瓣宽度要小，即带宽要窄；旁瓣高度与主瓣高度相比要小，且衰减要快）（2）增加窗长（3）对周期信号实行整周期截断；；电阻丝应变片的工作原理基于电阻的应变效应, 即导体材料产生机械变形时, 它的电阻值产生相应改变的现象。半导体式应变片的工作原理是基于电阻的应变效应, 对于半导体敏感栅来说, 由于形变效应影响甚微, 其应变效应主要为压阻效应。 4．选用传感器时要考虑哪些问题？ 首先必须在它的工作频率范围内满足不失真测试的条件，此外还需满足以下几点：一是适当的灵敏度，二是足够的精度，三是高度的可靠性，四是对被测对象的影响要小 5．绘出压电式传感器连接电荷放大器的等效电路图，证明电荷放大器可以避免连接电缆分布电容的影响。 q—传感器产生的电荷; gc 、gi 、gf—电缆的漏电导、放大器的输入电导、放大器的反馈电导; Ui、Uo —电路的输入电压、输出电压; Ca 、Cc 、Ci 、Cf—压电传感器的电容、连接电缆电容、输入电容和放大器的负反馈电容。 事实上gc 、gi 和gf 都是很小的。略去漏电导等的影响, 由图6. 30 的电路可得: Uo =- qA / [Ca + Cc + Ci - Cf ( A - 1)] 当运算放大器的开环增益很大时, 即A>> 1, 有ACf > > Ca + Cc + Ci 于是, 式( 6. 26) 可近似为Uo ≈- q /Cf 式( 6 . 27) 表明, 电荷放大器的输出电压与压电传感器的电荷成正比, 与电荷放 大器的负反馈电容成反比, 而与放大器的放大倍数的变化或电缆电容等均无关系。 6．下图是一种传感器的工作原理图，试问这是何种形式的传感器？用图中符号简述其工作原理。 电感式传感器(差动变压器式传感器)当初级绕组W加以激励电压ei 时, 根据变压器的工作原理, 在两个次级绕阻W1 和W2 中便会产生感应电势e1 和e2。如果工艺上保证变压器结构完全对称, 则当活动衔铁P处于初始平衡位置,必然会使两互感系数M1 =M2 。根据电磁感应原理,将有e1 =e2 。由于变压器两次级绕组反向串联, 因而eo=e1-e2=0, 即差动变压器输出电压为零。
