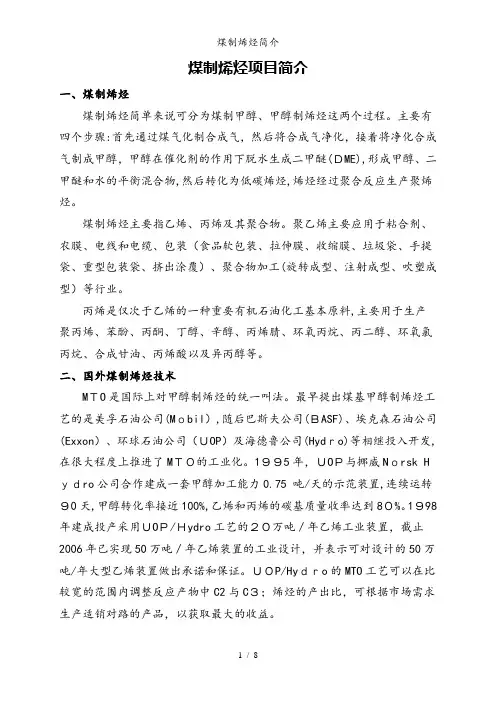

煤制烯烃项目简介
一、煤制烯烃
煤制烯烃简单来说可分为煤制甲醇、甲醇制烯烃这两个过程。主要有四个步骤:首先通过煤气化制合成气,然后将合成气净化,接着将净化合成气制成甲醇,甲醇在催化剂得作用下脱水生成二甲醚(DME),形成甲醇、二甲醚与水得平衡混合物,然后转化为低碳烯烃,烯烃经过聚合反应生产聚烯烃。
煤制烯烃主要指乙烯、丙烯及其聚合物、聚乙烯主要应用于粘合剂、农膜、电线与电缆、包装(食品软包装、拉伸膜、收缩膜、垃圾袋、手提袋、重型包装袋、挤出涂覆)、聚合物加工(旋转成型、注射成型、吹塑成型)等行业。
丙烯就是仅次于乙烯得一种重要有机石油化工基本原料,主要用于生产聚丙烯、苯酚、丙酮、丁醇、辛醇、丙烯腈、环氧丙烷、丙二醇、环氧氯丙烷、合成甘油、丙烯酸以及异丙醇等。
二、国外煤制烯烃技术
MTO就是国际上对甲醇制烯烃得统一叫法。最早提出煤基甲醇制烯烃工艺得就是美孚石油公司(Ｍobｉl),随后巴斯夫公司(ＢASF)、埃克森石油公司(Ｅxxoｎ)、环球石油公司(UOP)及海德鲁公司(Hｙｄrｏ)等相继投入开发,在很大程度上推进了ＭTＯ得工业化。１995年,UＯP与挪威NorsｋHydro公司合作建成一套甲醇加工能力０.75 吨/天得示范装置,连续运转90天,甲醇转化率接近100％,乙烯与丙烯得碳基质量收率达到80%。1９9８年建成投产采用UOP/Hydro工艺得20万吨/年乙烯工业装置,截止2006年已实现50万吨/年乙烯装置得工业设计,并表示可对设计得50万吨/年大型乙烯装置做出承诺与保证、UOＰ/Hyｄro得MTO工艺可以在比较宽得范围内调整反应产物中C２与C3;烯烃得产出比,可根据市场需求生产适销对路得产品,以获取最大得收益。
惠生(南京)清洁能源股份有限公司甲醇制烯烃装置采用环球油品公司(UOP)得甲醇制烯烃(MＴO)/烯烃裂化(OCP)技术,就是全球首套采用霍尼
韦尔先进技术(Ｈoneyｗeｌl)得装置,与传统工艺相比,该项工艺被验证拥有高收率与低副产品形成得优点、设计年产乙烯与丙烯３0万吨,其中乙烯出售给位于同一园区内得下游用户,丙烯将用于生产25万吨/年丁辛醇、该项目于2013年9月下旬开车成功,产出合格产品,乙烯、丙烯全部达到并超过聚合级产品要求。另外,久泰能源年产60万吨甲醇制烯烃项目、江苏斯尔邦石化有限公司年产８3万吨甲醇制烯烃项目都采用霍尼韦尔技术进行项目建设、
三、国内煤制烯烃情况
１、煤基甲醇制烯烃(MTO)
(1)中科院大连化物技术(DＭTO)
DMTＯ就是大连化物所得甲醇制烯烃专利技术。200５年由中科院大连化物所、陕西新兴煤化工科技发展有限责任公司与中国石化集团洛阳石化工程公司合作在陕西建设了生产规模以原料甲醇计为1５０0０吨/年得DMTO工业化试验装置、该装置于2006年２月一次投料试车成功,实现了近１０0％甲醇转化率、低碳烯烃(乙烯、丙烯、丁烯)选择性达9０%以上得结果。此外,陕西煤化集团目前正采用ＤMTO—Ⅱ技术在陕西蒲城建设70万吨/年得煤制烯烃项目、
DＭTO技术应用情况
宁波禾元化学有限公司投资约60亿元,通过外购甲醇,采用DMTO工艺技术建设得１80万吨／年甲醇制烯烃装置(含烯烃分离)、4０万吨/年聚丙烯装置、50万吨/年乙二醇装置,于20１３年1月投料试车成功,并生产出合格烯烃(乙烯、丙烯)。
神华集团采用DMTO技术,投资170亿,于2010年5月在内蒙古包头建成１８0万吨／年甲醇、６0万吨／年甲醇制烯烃项目,就是世界首套百万吨级煤基甲醇制烯烃大型工业化示范装置。自2０11年1月正式投入商业运营以来,在产品方向、工艺路线、技术可靠性、工程放大、技术装备、水资源、环境影响、经济可行性、运营管理等方面形成了一系列具有示范
及推广意义得工程化技术,并攻克了世界首套煤制低碳烯烃工艺技术工程化及实现长周期稳定运转等世界性难题,甲醇转化率达到99、95％以上,烯烃(乙烯+丙烯)选择性达7８％以上。
神华包头煤基甲醇制烯烃项目气化装置主要工艺技术:
①气化:采用美国ＧE公司得水煤浆气化技术,共七台单炉投煤量为1500 吨/天得气化炉,由中国天辰工程公司详细设计。
②空分:采用杭州杭氧股份有限公司４套单套规模为60000立方米／小时(氧气)规模得空分设备、空气压缩机采用德国MAN透平公司设备。
③耐硫变换:采用青岛庄信恒瑞得Ｋ８—1１HR 催化剂,合成气净化采用德国林德公司低温甲醇洗工艺包。
④硫回收:采用山东三维石化工程股份公司得SSR工艺技术。设计规模为220０0吨／年硫磺产品。
⑤甲醇合成:采用英国庄信万丰公司下属DＡVY工艺技术公司得甲醇合成技术,庄信万丰公司得甲醇合成催化剂、
⑥甲醇制烯烃:采用中国科学院大连化物所得甲醇制烯烃(DMTＯ)技术。反应器与工艺设计单位就是中石化洛阳工程公司,DMＴO催化剂由正大集团正大能源材料有限公司提供。烯烃分离回收采用美国鲁姆斯公司(Lu ｍmus)技术。聚丙烯装置采用美国陶氏化学公司(ＤＯW)得UNＩPOLＰP 技术;聚乙烯装置采用陶氏化学公司Unｉpol工艺。
(2)上海石化院技术(ＳMＴO)
SＭTO技术就是中石化上海石化研究院开发得甲醇制烯烃技术,SMＴO反应系统由流化床反应器与催化剂再生器组成。２0０5年建立一套1２ｔ／年得循环流化床热模试验装置,实现甲醇转化率大于99。8％,乙烯与丙烯选择性大于8０％,乙烯、丙烯与C４选择性超过90％。
20０7年１1月,1００t/d甲醇制烯烃(SＭTO)工业试验装置成功投产运行。2011年１0月采用SＭＴO技术在中原石化建成60万吨/年甲醇制20万吨/年烯烃装置,并投入正常运行,并于２014年1月通过竣工验收。
2013年获得发改委“路条”得中石化贵州项目(投资约200亿元,180万吨甲醇、60万吨烯烃、30万吨聚乙烯与3０万吨聚丙烯等)与河南项目(投资170亿元,18０万吨甲醇、６0万吨烯烃),均采用ＳMTO技术。
2、煤基甲醇制丙烯(MＴP)
(1)采用国外技术建设得MTＰ装置
德国鲁奇公司就是世界上最早开发成功MＴP技术得公司,该公司还拥有大型甲醇(mｅgａｍetｈanoｌ)低压合成技术,大型甲醇技术与MTP 技术两者结合,可以建设大型MTP工业装置。当前国内用于生产得煤基甲醇制丙烯都采用该技术。
采用GSP气化技术得神华宁煤年产52万吨得MTP项目,总投资约1９5亿元,于2010年10月投料试车成功,产出合格丙烯产品,目前生产平稳,取得了较好得经济效益。该项目采用德国西门子GSP干煤粉气化工艺,四合一装置采用德国鲁奇公司变换、低温甲醇洗、硫回收、大甲醇合成技术,ＭTP装置采用德国鲁奇公司MTP技术,聚丙烯装置采用德国ABB公司气相法聚丙烯技术。神华宁煤第二套年产50万吨甲醇制烯烃项目,于20１4年8月2７日一次性投料试车成功,经试运行,产出纯度99.88%得合格丙烯及牌号为1１02K得合格聚丙烯产品。
大唐多伦在内蒙古锡盟多伦县建设年产４６万吨得MＴP项目,2011年６月开车成功,２０1２年3月进入试生产阶段。该项目以锡林浩特市胜利煤田褐煤为原料,集成Shｅll干煤粉气化、部分变换、鲁奇低温甲醇洗、鲁奇低压甲醇合成、鲁奇MTP丙烯生产工艺、Sphｅｒipoｌ聚丙烯生产工艺等系列技术、最终生产46万吨聚丙烯及其副产品。
(2)国内MTＰ技术情况
目前,国内从事MＴP技术研发得机构主要有中国石化与清华大学等、中国石化已完成固定床MTP技术得中试研究,正在组织进行以甲醇为原料15０万吨/年得ＳMTP装置工艺包研发,并在扬子石化建设500０吨/年得工业试验装置,该装置于20１２年12月成功开车,产出合格丙烯。装置各项
技术指标达到设计要求,运行周期超过设计值,且净化水与粗甲醇均可回收利用,同时,获取了大型工业化装置SＭTＰ成套技术开发所需得大量基础数据,促进了SＭTP技术实现工业转化步伐,为下一阶段１8０万吨/年甲醇制丙烯工艺包得设计提供了坚实基础。
清华大学联合中国化学工程集团、安徽淮化集团共同开发了流化床甲醇制丙烯(FMTP)技术、200９年1２月,在淮南建设了规模为3万吨/年得F ＭＴP中试装置、利用该技术生产以丙烯为目标产物得烯烃产品,丙烯总收率达77％,原料消耗为3吨甲醇/吨丙烯;生产以丙烯为主得烯烃产品,双烯(乙烯+丙烯)总收率达88％,原料消耗为2、62吨甲醇/吨双烯。
3、国内甲醇制烯烃生产情况及市场
随着甲醇制烯烃技术得日益成熟,国内兴起了利用廉价甲醇建设甲醇制烯烃项目得热潮、目前在建或拟建甲醇制烯烃项目大部分位于西部、北方富煤地区或东部沿海消费市场集中、交通运输便利得地区,富煤地区以煤基甲醇制烯烃为主,沿海地区以甲醇制烯烃为主。受煤炭价格较低得影响,煤基甲醇制烯烃成本优势较为明显,利润较以油为原料丰厚。同时中石化与中石油上游扩能速度逐渐减弱,加上各地政府煤化工产业投资支撑,国内煤基甲醇制烯烃产业进而得以迅速发展。国内目前共有神华包头、神华宁煤、大唐多伦、中原石化、宁波富德等装置开车成功,产能达到4４0万吨/年、
中国已投产煤基甲醇制烯烃装置情况
已有征收水资源税、碳税得建议见诸于报,煤制烯烃得未来发展空间受到一定影响。
(3)能量转化率低
煤基甲醇制烯烃就是一种能耗偏高,能量转化率偏低得工艺。在规模为６0万吨/年得前提下,目前得可研报告中给出得吨烯烃综合能耗约为１８０GJ,能量转化率仅为26％,与已经过实际运行考核得16万吨前提下得费托合成煤制油得综合能耗109。86GJ、能量转化率40。53%相比较,还存在差距。
(４)盲目发展,无序竞争
煤基甲醇制烯烃(含外购甲醇制烯烃及煤制丙烯)就是国家层面比较认可得第二个新型煤化工路径。在神华包头60万吨/年项目示范投产成功后,国内一些企业缺乏对技术成熟度与系统运行合理性得考量,盲目建设煤基甲醇制烯烃项目,形成了无序竞争得局面、国家进一步明确煤制烯烃示范项目准入条件,要求煤基甲醇制烯烃项目主要包括能源转化效率4０％以上,吨标煤转化综合水耗小于3吨,废水与化学需氧量、氨氮、二氧化硫、氮氧化物实现近零排放,二氧化碳减排潜力达到50%等。
(５)运输仓储成本高
目前煤基甲醇制烯烃企业神华包头、神华宁煤、大唐多伦、中煤陕西榆林能源与陕西延长中煤榆林能源等集中在西北及内蒙地区,煤制聚烯烃行业在本地销售得资源不多,下游集中地主要位于华东、华北与华南区域,煤制聚烯烃在本地消化得比例为１0－１5%,因地理位置得原因,目前多数资源在华北与华东销售,华南市场处于逐渐开拓阶段。
西北烯烃产品流通至华北地区与华东地区,多采用铁路与汽车运输,并需要建立异地库,物流与仓储成本较高、随着煤化工项目得逐渐推进,煤基甲醇制烯烃得产能大量释放,行业得竞争日益激烈,销售利润会进一步缩减。从长期瞧,生产企业为提高自身得竞争力,应建立自身得物流与仓储体系,以下
游客户得利益为依托,在下游集中地进行仓储或者配送,减少仓储与物流得成本,防止利润得进一步缩减,保证行业得正常运营、
(6)产品科技含量低
现阶段煤基甲醇制烯烃推向市场得多就是通用料,LLDPE拉丝料为主。中国高端料、专用料、生物材料、环保清洁可降解材料等科技含量较高得产品仍主要依赖进口,国内市场有一定得供应缺口。企业应通过提高自主研发能力,创新能力,从产品结构、能源替代以及技术工艺等方面寻求突破,降低企业生产成本,增加附加值较高产品得产出率,提高经济效益。
中国的骄傲——神华集团煤制烯烃项目建设纪实 新华网内蒙古频道１月２日电题：中国的骄傲——神华集团煤制烯烃项目建设纪实 ２０１１年１月１日，神华集团包头煤化工分公司６０万吨煤制烯烃工业示范工程正式商业化运营。 －－这项工程开创了中国煤制烯烃产业的先河； －－这项工程开启了中国具有自主知识产权的煤制烯新型煤化工产业新领域； －－这项工程创造了多个世界第一。 让历史记住这一天吧：这是神华的骄傲！这也是中国的骄傲！ 转变方式，神华敢于第一个“吃螃蟹” 多煤、少油、缺气，是中国的国情。 煤化工，是奠定中国近代工业的基础产业。 近年来，随着改革开放的不断深入，我国进入了化工引领的工业化新时代，煤化工产业得到了长足发展。但是，我国煤化工虽然起步较早，但产业结构单一，缺乏自主知识产权，大型装置的技术和设备依靠进口，导致了我国煤化工产业高耗能、高成本，制约了产业现代化发展步伐。 新时期，中国现代化建设需要煤化工产业有突破性进展！因此，转变发展方式、调整产业结构、增强自主创新能力、降低能耗成本，便成为我国煤化工产业发展必由之路。 这是一个多么艰巨的任务啊！ 谁来开这个先河，敢于第一个“吃螃蟹”呢？关键时刻，神华集团公司挺身而出。以生产煤炭起家的神华集团，从２００２年开始，便以转变煤化工发展方式为突破点，承担起国家“以煤代油”工业化生产示范任务，成为第一个在煤化工领域“吃螃蟹”的企业。 神华集团公司董事长张喜武说：“神华集团虽然起步于煤炭，但新世纪的神华不能光干挖煤、卖煤的事，要转变发展方式、延长产业链、提升附加值，发展煤化工产业、探索‘以煤代油’之路，适应我国少油多煤的国情。” 神华集团公司的“以煤代油”工业化生产示范选择了两个项目进行：一个是“煤制油”示范项目，另一个是“煤制烯烃”示范项目。“煤制油”示范项目是将煤炭直
煤制烯烃研究报告
煤制烯烃工艺研究报告 一、煤制烯烃简介 制备丙烯的传统方法是采用轻油（石脑油、轻柴油）裂解工艺，但石油储量有限，因此世界各国开始致力于非石油路线制乙烯和丙烯类低碳烯烃的开发。其中，以煤或天然气为原料制甲醇，再由甲醇制低碳烯烃的工艺受到重视。 煤制烯烃主要指乙烯、丙烯及其聚合物。聚乙烯主要应用于粘合剂、农膜、电线和电缆、包装（食品软包装、拉伸膜、收缩膜、垃圾袋、手提袋、重型包装袋、挤出涂覆）、聚合物加工（旋转成型、注射成型、吹塑成型）等行业。 丙烯是仅次于乙烯的一种重要有机石油化工基本原料，主要用于生产聚丙烯、苯酚、丙酮、丁醇、辛醇、丙烯腈、环氧丙烷、丙二醇、环氧氯丙烷、合成甘油、丙烯酸以及异丙醇等。 煤制烯烃简单来说可分为煤制甲醇、甲醇制烯烃这两个过程。主要有四个步骤：首先经过煤气化制合成气，然后将合成气净化，接着将净化合成气制成甲醇，甲醇在催化剂的作用下脱水生成二甲醚（DME)，形成甲醇、二甲醚和水的平衡混合物，然后转化为低碳烯烃，烯烃经过聚合反应生产聚烯烃。当前，国际上有几种领先的甲醇制烯烃工艺，如美国UOP公司与挪威海德鲁（Lydro）公司的甲醇制烯烃工艺（MTO）、德国鲁奇（Lurgi）公司的甲醇制丙烯工艺（MTP）、美国AtoFina与UOP公司的烯烃裂
解工艺等，其中Lurgi公司的MTP工艺已经在国内的生产装置上应用，在最先实现工业化。 二、国外煤制烯烃技术 MTO是国际上对甲醇制烯烃的统一叫法。最早提出煤基甲醇制烯烃工艺的是美孚石油公司（Mobil），随后巴斯夫公司（BASF）、埃克森石油公司（Exxon）、环球石油公司（UOP）及海德鲁公司（Hydro）等相继投入开发，在很大程度上推进了MTO 的工业化。1995年，UOP与挪威Norsk Hydro公司合作建成一套甲醇加工能力0.75 吨/天的示范装置，连续运转90天，甲醇转化率接近100%，乙烯和丙烯的碳基质量收率达到80%。1998年建成投产采用UOP/Hydro工艺的20万吨/年乙烯工业装置，截止已实现50万吨/年乙烯装置的工业设计，并表示可对设计的50万吨/年大型乙烯装置做出承诺和保证。UOP/Hydro的MTO工艺能够在比较宽的范围内调整反应产物中C2与C3；烯烃的产出比，可根据市场需求生产适销对路的产品，以获取最大的收益。 惠生(南京)清洁能源股份有限公司甲醇制烯烃装置采用环球油品公司（UOP）的甲醇制烯烃(MTO)/烯烃裂化(OCP)技术，是全球首套采用霍尼韦尔先进技术（Honeywell）的装置，与传统工艺相比，该项工艺被验证拥有高收率和低副产品形成的优点。
煤制烯烃技术大全 我国的能源结构是“富煤、缺油、少气”, 石油资源短缺已成为我国烯烃工业发展的主要瓶颈之一。国民经济的持续健康发展要求我国企业必须依托本国资源优势发展化工基础原料, 煤制烯烃技术是以煤炭替代石油生产甲醇, 进而再向乙烯、丙烯、聚烯烃等产业链下游方面发展。国际油价的节节攀升使MTO/MTP 项目的经济性更具竞争力。采用煤制烯烃技术代替石油制烯烃技术,可以减少我国对石油资源的过度依赖, 而且对推动贫油地区的工业发展及均衡合理利用我国资源都具有重要的意义。 技术进展 煤经甲醇制烯烃工艺主要由煤气化制合成气、合成气制取甲醇、甲醇制烯烃三项技术组成。煤经气化过程生成CO 和H2 ( 合成气) , 然后合成甲醇, 再借助类似催化裂化装置的流化床反应形式,生产低碳烯烃( 乙烯和丙烯) 。其中, 为满足经济规模甲醇制烯烃装置所需的大型煤气化技术、百万吨级甲醇生产技术均成熟可靠, 关键是甲醇制烯烃技术。目前, 世界上具备商业转让条件的甲醇制烯烃技术的有美国环球油品公司和挪威Hydro 公司共同开发的甲醇制低碳烯烃( MTO)工艺、德国Lurgi 公司的甲醇制丙烯( MTP) 工艺、中国科学院大连化学物理研究所的甲醇制低碳烯烃( DMTO) 工艺。这三种工艺虽然还没有工业化装置运行, 但经多年开发, 已具备工业化条件。
第一部分 MTO装置介绍 1.MTO装置主要组成部分 MTO装置可年处理180万吨甲醇，年生产60万吨烯烃产品。其以甲醇为原料，经过MTO反应单元，在催化剂作用下，生成多种烃类、水、和其它杂质，反应后物料进入急冷塔和水洗塔，裂解气中水在急冷塔和水洗塔脱除后，裂解气进入烯烃分离单元，裂解气在烯烃单元被进一步除去杂质，并经过冷却、精馏，分离出乙烯、丙烯、碳四、碳五、燃料气。其中液体产品进入烯烃罐区储存，燃料气进入瓦斯管网供各用户使用。MTO装置包括三部分，即甲醇制烯烃单元、烯烃分离单元和烯烃罐区。 2.MTO装置平面布置 MTO主装置位于煤制烯烃项目用地的东面，东邻第三循环水厂，西邻PP装置，北面为净水厂，占地面积390×200m2。烯烃罐区东邻第一循环水厂，北为MTO装置二期预留地，具体位置如下。 ：
我国煤（甲醇）制烯烃项目情况 序号项目名称建设规模（万吨/年）总投资（亿元）项目进展 1神华宁煤宁东MTP项目521852010年10月投产2大唐公司多伦MTP项目461802010年11月投产3中原石化SMTO项目20152011年10月投产4宁波禾元DMTO项目60582013年2月投产5惠生南京MTO项目30202013年9月投产6联想集团滕州DMTO项目4035预计2014年投产7陕煤化蒲城DMTO项目682782014年投产 8中煤榆林DMTO项目682262014年投产 9延长石油靖边DMTO项目602332014年投产10神华包头DMTO项目601702010年8月投产11青海盐湖公司（格尔木）100158预计2014年投产12宁夏宝丰集团（宁东）60142预计2014年投产13神华宁东二套MTP项目506预计2015年投产14神华乌鲁木齐DMTO68245预计2015年投产15神华榆林DMTO项目60110预计2015年投产
16山东恒通3063预计2015年投产17山西焦化（洪洞县）6086预计2015年投产18久泰能源（准格尔）6083预计2015年投产19甘肃华亭煤业集团2025预计2015年投产20中煤蒙大（纳林河）60104预计2015年投产21江苏盛虹（连云港）120235正在设计 22兴兴新能源（嘉兴）60120在建 23同煤集团（大同）60101在建 24中电投/Total（内蒙）80254已发路条 25黑龙江龙泰公司60157已发路条 26中石化贵州织金60167已发路条，报批27神华/陶氏（榆林）1201200已发路条，完成环评28河南煤业中石化,鹤壁60173已发路条 29中天合创（内蒙图克）127416已发路条 30中安联合（安徽淮南）60209已发路条 31平凉华泓DMTO项目70243已发路条 32神华呼伦贝尔DMTO项目68前期工作 33盘江煤电（贵州）60284前期工作 34国电准东（新疆）60209前期工作
雄伟煤化有限公司 60万t/a煤制甲醇项目建议书 项目人员：曾雄伟毛龙龙方建李永朋 时间：2015年10月
第一部分项目背景 甲醇是结构最为简单的饱和一元醇，又称“木醇”或“木精”，是仅次于烯烃和芳烃的重要基础有机化工原料，用途极为广泛。主要用于制造甲醛、二甲醚、醋酸、甲基叔丁基醚( MTBE) 、甲醇汽油、甲醇烯烃等方面。近年来，国内外在甲醇芳烃方面进行了应用。 我国甲醇工业始于20 世纪50 年代，随着国内经济发展的不断增长，甲醇下游产品需求的拉动，甲醇行业发展迅猛。从2004 年到2012 年甲醇产能和产量大幅增长，2012 年产能首次超过5 000 万t，产量也达到2 640 万t。2013 年我国甲醇产能已达5650 万t，产量约2 878 万t，已经成为世界第一大甲醇生产国，见图1。 从甲醇产能的区域分布来看，甲醇的产能主要集中在西北、山东、华北等地区。从2013 年各省市产量分布情况来看，排名前五的有内蒙、山东、陕西、河南及山西，内蒙古精甲醇的产量达563 万t［2］，约占全国总产量20%，其次是山东、陕西、河南和山西，这五省合计约占总产量的63%。内蒙古、山西、陕西等地凭借其资源优势，成为甲醇生
产企业最为青睐的地区，向资源地集中成为我国甲醇产能布局的主导趋势。受资源因素限制，我国的甲醇生产多以煤为原料，并有焦炉煤气和天然气工艺。2013 年我国甲醇产能中，煤制甲醇产能3 610 万t，占比64%，天然气制甲醇产能1 080 万t，占比19%，焦炉煤气制甲醇产能960 万t，占比17%［3］。受国家治理大气污染、加快淘汰钢铁等“两高”行业落后产能以及经济增速放缓等因素的影响，对焦炭的需求将会减少，从而使焦炉煤气制甲醇装置面临原料短缺的局面，因此焦炉煤制甲醇产能会降低。天然气制甲醇装置，则受到天然气供应不足和气价攀升双重制约，也将大幅限产。据金银岛统计数据显示，截至2013 年12月中旬，国内气头装置开工负荷在三成左右，低于国内平均开工水平，甘肃及新疆气头企业普遍停车。2013 年全国甲醇生产企业有300 余家，其中产能在100 万t 以上的企业占总产能的58．9%，形成了神华、中海油、兖矿、远兴能源、华谊、久泰、河南能化、大唐、晋煤、新奥、新疆广汇等18 家百万吨级超大型甲醇生产企业，见表1。这些百万吨甲醇企业大致可以分为三类，第一类是以神华集团、久泰化工为代表的大型化、规模化、基地化的煤制甲醇企业，靠近煤炭资源富集区域，其综合竞争力在当前竞争环境下最强，也符合国家产业政策方向; 第二类是以晋煤集团、河南能源化工集团为代表的，在国内多地分布，有多个较小规模的煤制甲醇装置构成的甲醇企业，在煤价下降的情况下，其竞争力有所提升; 第三类是以“三桶油”为代表的天然气路线企业，在天然气价格高企的情况下，这类企业的产量将受到抑制。

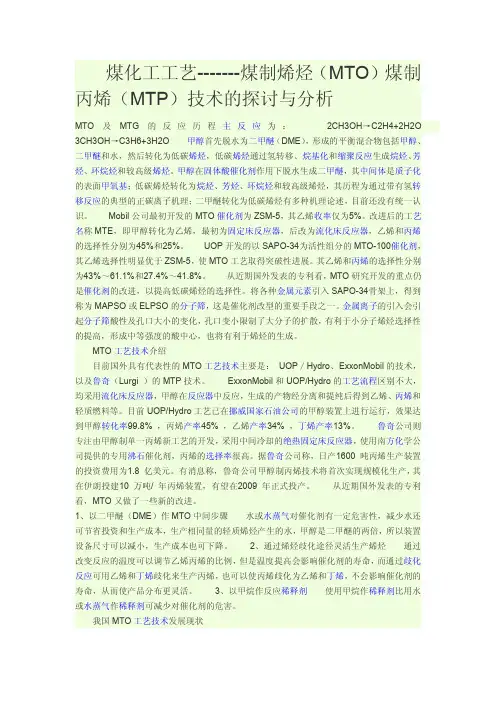

煤化工工艺-------煤制烯烃（MTO）煤制丙烯（MTP）技术的探讨与分析 MTO及MTG的反应历程主反应为：2CH3OH→C2H4+2H2O 3CH3OH→C3H6+3H2O甲醇首先脱水为二甲醚（DME），形成的平衡混合物包括甲醇、二甲醚和水，然后转化为低碳烯烃，低碳烯烃通过氢转移、烷基化和缩聚反应生成烷烃、芳烃、环烷烃和较高级烯烃。甲醇在固体酸催化剂作用下脱水生成二甲醚，其中间体是质子化的表面甲氧基；低碳烯烃转化为烷烃、芳烃、环烷烃和较高级烯烃，其历程为通过带有氢转移反应的典型的正碳离子机理；二甲醚转化为低碳烯烃有多种机理论述，目前还没有统一认识。Mobil公司最初开发的MTO催化剂为ZSM-5，其乙烯收率仅为5%。改进后的工艺名称MTE，即甲醇转化为乙烯，最初为固定床反应器，后改为流化床反应器，乙烯和丙烯的选择性分别为45%和25%。UOP开发的以SAPO-34为活性组分的MTO-100催化剂，其乙烯选择性明显优于ZSM-5，使MTO工艺取得突破性进展。其乙烯和丙烯的选择性分别为43%～61.1%和27.4%～41.8%。从近期国外发表的专利看，MTO研究开发的重点仍是催化剂的改进，以提高低碳烯烃的选择性。将各种金属元素引入SAPO-34骨架上，得到称为MAPSO或ELPSO的分子筛，这是催化剂改型的重要手段之一。金属离子的引入会引起分子筛酸性及孔口大小的变化，孔口变小限制了大分子的扩散，有利于小分子烯烃选择性的提高，形成中等强度的酸中心，也将有利于烯烃的生成。 MTO工艺技术介绍 目前国外具有代表性的MTO工艺技术主要是：UOP／Hydro、ExxonMobil的技术，以及鲁奇（Lurgi）的MTP技术。ExxonMobil和UOP/Hydro的工艺流程区别不大，均采用流化床反应器，甲醇在反应器中反应，生成的产物经分离和提纯后得到乙烯、丙烯和轻质燃料等。目前UOP/Hydro工艺已在挪威国家石油公司的甲醇装置上进行运行，效果达到甲醇转化率99.8%，丙烯产率45%，乙烯产率34%，丁烯产率13%。鲁奇公司则专注由甲醇制单一丙烯新工艺的开发，采用中间冷却的绝热固定床反应器，使用南方化学公司提供的专用沸石催化剂，丙烯的选择率很高。据鲁奇公司称，日产1600吨丙烯生产装置的投资费用为1.8亿美元。有消息称，鲁奇公司甲醇制丙烯技术将首次实现规模化生产，其在伊朗投建10万吨/年丙烯装置，有望在2009年正式投产。从近期国外发表的专利看，MTO又做了一些新的改进。 1、以二甲醚（DME）作MTO中间步骤水或水蒸气对催化剂有一定危害性，减少水还可节省投资和生产成本，生产相同量的轻质烯烃产生的水，甲醇是二甲醚的两倍，所以装置设备尺寸可以减小，生产成本也可下降。 2、通过烯烃歧化途径灵活生产烯烃通过改变反应的温度可以调节乙烯丙烯的比例，但是温度提高会影响催化剂的寿命，而通过歧化反应可用乙烯和丁烯歧化来生产丙烯，也可以使丙烯歧化为乙烯和丁烯，不会影响催化剂的寿命，从而使产品分布更灵活。 3、以甲烷作反应稀释剂使用甲烷作稀释剂比用水或水蒸气作稀释剂可减少对催化剂的危害。 我国MTO工艺技术发展现状
