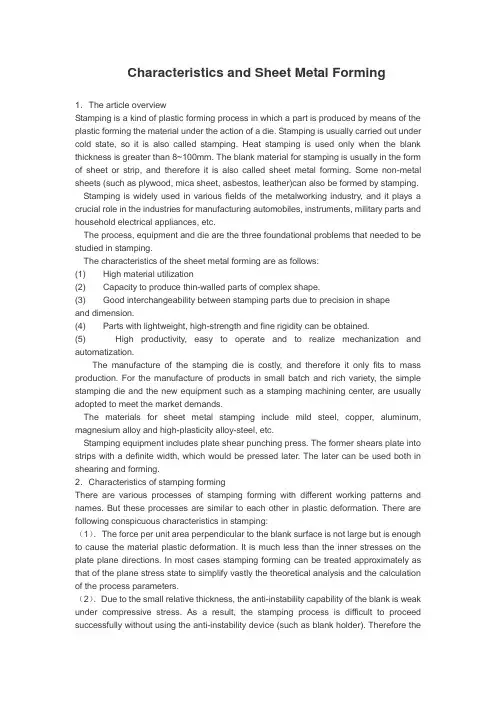

Characteristics of Stamping and Properties of Sheet Metal
Forming
Stamping is a kind of plastic forming process in which a part is produced by means of the plastic forming of the material under the action of a die．Stamping is usually carried out under cold state,so it is also called cold stamping.Heat stamping is used only when the blank thickness is greater than 8～1 00mm.The blank material for stamping is usually in the from sheet or strip,and therefore it is also called sheet metal forming.Some non—metal sheets(such as plywood,mica sheet,asbestos,leather)can also be formed by stamping.
Stamping is widely used in various of the metalworking industry, and it plays a crucial role in the industries for manufacturing automobiles, instruments,military parts and household electrical appliances,etc.
The process，equipment and die are the three foundational problems that needed t0 be studied in stamping.
The characteristics of the sheet metal forming are as follows:
(1)High material utilization.
(2)Capacity to produce thin—walled parts of complex shape.
(3)Good interchangeability between stamping parts due to precision in shape and dimension.
(4)Parts with lightweight，high—strength and fine rigidity can be obtained.
(5)High productivity,easy to operate and to realize mechanization and automatization
The manufacture of the stamping die is costly,and therefore it only fits t0 mass production.For the manufacture of products in small batch and rich variety,the simple stamping die and the new equipment such as a stamping machining center,are usually adopted to meet he market demands.
The materials for sheet metal stamping include mi ld steel,copper,aluminum,magnesium alloy and high-plasticity alloy—steel,etc.
Stamping equipment includes plate shear and punching press.The former shears plate into strips with a definite width,which would be pressed later.The later can be used both in shearing and forming.

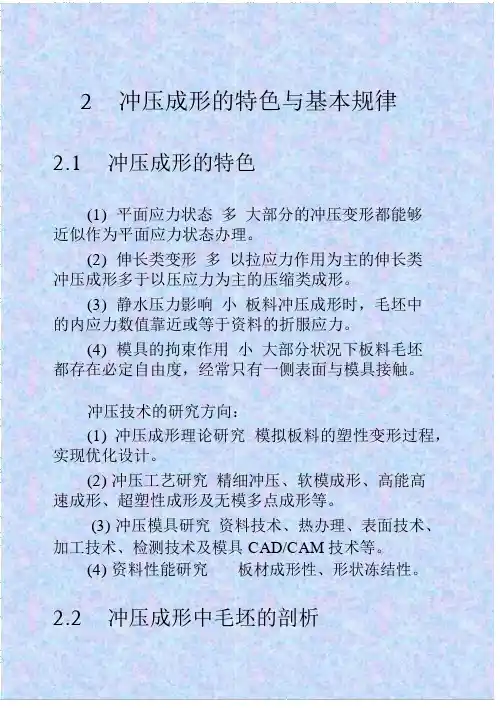

1.1 Characteristics of stamping forming
There are various processes of stamping forming with different working patterns and names．But these processes are similar to each other in plastic deformation．There are following conspicuous characteristics in stamping：
(1)The force per unit area perpendicular to the blank surface is not large but is enough to
cause the material plastic deformation．I t is much less than the inner stresses on the plate plane directions．In most cases stamping forming can be treated approximately as that of the plane stress state to simplify vastly the theoretical analysis and the calculation of the process parameters．
(2)Due to the small relative thickness，the anti-instability capability of the blank is weak under compressive stress．As a result，the stamping process is difficult to proceed successfully without using the anti-instability device(such as blank holder)．Therefore the variety of the stamping processes dominated by tensile stress are more than those dominated by compressive stress．
(3)During stamping forming，the Inner stress of the blank is equal to or sometimes less than the yield stress of the material．In this point，the stamping is different from the bulk forming.During stamping forming，the influence of the hydrostatic pressure of the stress state in the deformation zone to the forming limit and the def6nmation resistance is not so important as to the bulk forming．In some circumstances，such influence may be neglected．Even in the case when this influence should be considered，the treating meth()d is also different from that of bulk forming.
(4)In stamping forming，the restrain action of the die to the blank is not severe as in the case of the bulk forming(such as die forging)．In bulk forming，the constraint forming is proceeded by the die with exactly the same shape of the part．Whereas in stamping，in most cases，the blank has a certain degree of freedom，only one surface of the blank contacts with the die．In some extra cases，such as the forming of the suspended region of sphere or cone，and curling at the end of tube，neither sides of the blank on the deforming zone con-tact with the die．The deformation in these regions are caused and controlled the die applying an external force to its adjacent area.
Due to the characteristics of stamping deformation and mechanics mentioned above，the stamping technique is different from the bulk metal forming：
(1)The importance of the strength and rigidity of the die in stamping forming is less than that in bulk forming because the blank can be formed without applying large pressure unit area on its surface．Instead，the techniques of the simple die and the pneumatic and hydraulic forming are developed.
(2)Due to the plane stress or simple strain state in comparison with bulk forming，more research on deformation or force and power parameters has been done．Stamping forming can be performed by more reasonable scientific methods．Based on the real time measurement and analysis on the sheet metal properties and stamping parameters．by means of computer and some modem testing apparatus research on the intellectualized control of stamping process is
also in proceeding ．
(3)It is shown that there is a close relationship between stamping forming and raw material-The research on the properties of the stamping forming ，that is ，forming ab1ityand shape stability ．has become a key point in stamping technology ．The research on the properties of the sheet metal stamping not only meets the need of the stamping technology development ，but also enhances the manufacturing technique of iron and steel industry 。And provides a reliable foundation for increasing sheet metal quality ．
1.2 Categories of stamping forming
Many deformation processes can be done by stamping 。the basic processes of the stamping can be divided into two kinds ：cutting and forming ． ． ．
Cutting is a shearing process that one part of the bank is cut from the other ．It mainly includes blanking ·punching ，trimming ，parting and shaving ．where punching and blank ．mg are the most widely used ．Forming is a process that one part of the blank has some displacement from the other ．It mainly includes deep drawing ，bending ，local forming ，bulging ，flanging ，necking ．sizing and spinning ．
In substance ，stamping forming is such that the plastic deformation occurs in the deformation zone of the stamping blank caused by the external force ．The stress state and deformation characteristic of the deformation zone are the basic factors to decide the properties of the stamping forming ．Based on the stress state and deformation characteristics of the deformation zone ，the forming methods cart be divided into several categories with the same forming properties and to be studied systematically ．
The deformation gone in almost all types of stamping forming is in the plane stress state ．Usually there is no force or only small force applied on the blank surface ．When it is assume that the Stress perpendicular to the blank surface equals to zero ，two principal stresses perpendicular to each other and act on the blank surface produce the plastic deformation of the material ．Due to the small thickness of the blank ，it is assumed approximately that the two principal stress distribute uniformly along the thickness direction ．Based on this analysis ，the stress state and the deformation characteristics c ，the deformation zone in all kinds of stamping forming on be denoted by the points in the coordinates of the plane principal stresses(diagram of the stamping stress)and the coordinates of the corresponding principal strains(diagram of the stamping strain)．The different points in the figures of the stamping stress and strain possess different stress state and deformation characteristics ．
(1)When t he deformation zone of the stamping blank is subjected to the plane tensile stresses ，it can divided into two cases ,that is 0,0r t θσσσ>>=and 0,0r t θσσσ>>= I n both cases ，the stress with the maximum absolute value is always a tensile stress ．These two
一、SUS3042B 高级不锈钢镜面板,日本标准JIS代号SUS3042B,相当中国标准GB代号0Cr18Ni9 --奥氏体基本钢种，用途最为广泛； --耐蚀性和耐热性优良,冲压、弯曲等热加工性好； --低温强度和机械性能优良； --单相奥氏体组织，无热处理硬化现象,无磁性;--材质表面：冷轧2B（雾面）、表面平整、光亮;--适用于制作餐具,液晶产品,建筑材料,汽车部件,医疗器械,化学,食品工艺 二、SUS4302B SUS430俗称“不锈铁”，只含有铬元素的不锈钢,工业上称它为“铬不锈钢”,日本标准JIS代号SUS4302B,相当中国标准GB代号1Cr17 --铁素体钢的代表钢种，用途最为广泛； --热膨胀率低,耐蚀性、成形性、焊接性及耐高温氧化性良好； --铁素体复相组织,具有磁性,可淬火使用;--材质表面：冷轧2B（雾面）、表面平整、光亮,表面看上去会比304更光亮;--比304型合金含量低，适合于精密冲压，半蚀刻加工，激光切割。 三、NTKD-7S NTKD-7S为节镍、高猛、含铜的NTKD系列奥氏体不锈钢。 --均具有同304相近的机械性能和耐腐蚀性，D-7S较304有更高的强度。 --在固溶热处理温度1010~1120℃下,无磁性。 --适用于装饰、厨房用品、餐具、家电产品、食品机械、计算机配件、集装箱等。 四、SPTE 马口铁，是电镀锡低碳薄钢板的俗称，英文缩写为SPTE，早期称洋铁(TinPlate)，因为中国
第一批洋铁是於清代中叶自澳门(Macau)进口，澳门当时音译“马口”，故中国人一般称之为马口铁。是指两面镀有商业纯锡的冷轧低碳薄钢板或钢带,又叫镀锡铁。 --锡（Sn）和铁（Fe）的合金，其中Sn是镀层,锡主要起防止腐蚀与生锈的作用。 --它将钢的强度和成型性与锡的耐蚀性、锡焊性和美观的外表结合于一种材料之中，具有耐腐蚀、无毒、强度高、延展性好的特性,一般料厚不超过0.6mm。 --广泛应用于食品、饮料、油脂、化工、涂料、油漆、喷雾罐、瓶盖及遮蔽磁干扰的遮片零件。 五、SPTE/T 带PE膜马口铁 --是一种无锡薄板,节省了锡资源,符合马口铁的发展方向。 --极易生锈,表面涂了一层极薄的PE保护膜,具有防静电功能。 六、SECC 镀锌冷轧钢板,SECC是日本JIS牌号,Steel钢材（材料表示符号）；Electrolytic电气解（被覆型号）；Cold(冷轧)Hot(热轧)（种类表示符号）；Commercial(一般)（用途表示符号）。 --保持了冷轧板的加工性,冲压性能非常好,被广泛应用。 --表面均匀灰色,其镀层具有较好的耐指纹和耐腐蚀性能，且不含任何对粘结剂结合力或涂漆性能有害的微量元素，利于环保。 --用途：家电电器、通讯产品的面板。 七、HS85S 镀电气亚铅钢板,俗称东洋钢板,是JFE钢铁开发的带有无机皮膜的无铬(铬氧化物)钢板“EcofrontierJM”,并追加到基于熔融亚铅镀金的无铅钢板的环保产品。 --主要化学成份为铝（55%）、亚铅（43.4%）、硅（1.6%）,有铝的耐腐蚀性,不会因空气的氧化作用生锈。

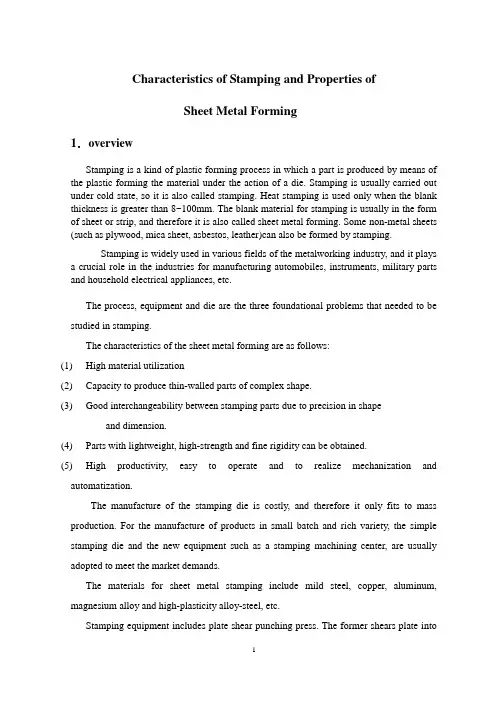

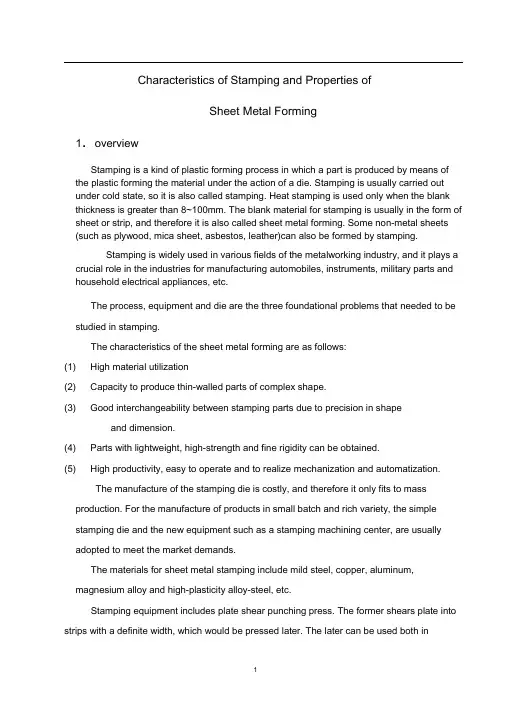

Characteristics of Stamping and Properties of Sheet Metal Forming 1．overview Stamping is a kind of plastic forming process in which a part is produced by means of the plastic forming the material under the action of a die. Stamping is usually carried out under cold state, so it is also called stamping. Heat stamping is used only when the blank thickness is greater than 8~100mm. The blank material for stamping is usually in the form of sheet or strip, and therefore it is also called sheet metal forming. Some non-metal sheets (such as plywood, mica sheet, asbestos, leather)can also be formed by stamping. Stamping is widely used in various fields of the metalworking industry, and it plays a crucial role in the industries for manufacturing automobiles, instruments, military parts and household electrical appliances, etc. The process, equipment and die are the three foundational problems that needed to be studied in stamping. The characteristics of the sheet metal forming are as follows: (1)High material utilization (2)Capacity to produce thin-walled parts of complex shape. (3)Good interchangeability between stamping parts due to precision in shape and dimension. (4)Parts with lightweight, high-strength and fine rigidity can be obtained. (5)High productivity, easy to operate and to realize mechanization and automatization. The manufacture of the stamping die is costly, and therefore it only fits to mass production. For the manufacture of products in small batch and rich variety, the simple stamping die and the new equipment such as a stamping machining center, are usually adopted to meet the market demands. The materials for sheet metal stamping include mild steel, copper, aluminum, magnesium alloy and high-plasticity alloy-steel, etc. Stamping equipment includes plate shear punching press. The former shears plate into
各种冲压材料介绍 常用的冲压材料通常有：各种钢板、不锈钢板、铝板、铜板以及其他非金属板材类 其中钢板（包括带钢）的分类： 1、按厚度分类：（1）薄板（2）中板（3）厚板（4）特厚板 2、按生产方法分类：（1）热轧钢板（2）冷轧钢板 3、按表面特征分类:（1）镀锌板（热镀锌板、电镀锌板）（2）镀锡板（3）复合钢板（4）彩色涂层钢板 4、按用途分类:（1）桥梁钢板（2）锅炉钢板（3）造船钢板（4）装甲钢板（5）汽车钢板（6）屋面钢板（7）结构钢板（8）电工钢板（硅钢片）（9）弹簧钢板（10）其他 我们通常所说的冲压钢板板材，多是指薄钢板（带）；而所谓的薄钢板，是指板材厚度小于4mm的钢板，它分为热轧板和冷轧板。 热轧，是以板坯（主要为连铸坯）为原料，经加热后由粗轧机组及精轧机组制成带钢。从精轧最后一架轧机出来的热钢带通过层流冷却至设定温度，由卷取机卷成钢带卷。冷却后的钢带卷，根据用户的不同需求，经过不同的精整作业线（平整、矫直、横切或纵切、检验、称重、包装及标志等）加工而成为钢板、平整卷及纵切钢带产品。简单来说，一块钢坯在加热后（就是电视里那种烧的红红的发烫的钢块）精过几道轧制，再切边，矫正成为钢板，这种叫热轧。 冷轧：用热轧钢卷为原料，经酸洗去除氧化皮后进行冷连轧，其成品为轧硬卷，由于连续冷变形引起的冷作硬化使轧硬卷的强度、硬度上升、韧塑指标下降，因此冲压性能将恶化，只能用于简单变形的零件。轧硬卷可作为热镀锌厂的原料，因为热镀锌机组均设置有退火线。轧硬卷重一般在6~13.5吨，钢卷在常温下，对热轧酸洗卷进行连续轧制。硬轧板由于没有经过退火处理，其硬度很高（HRB大于90），机械加工性能极差，只能进行简单的有方向性的小于90度的折弯加工（垂直于卷取方向）。 简单来说，冷轧板，就是在热轧板卷的基础上加工轧制出来的。一般来讲是热轧---酸洗---冷轧这样的加工过程。 由于冷轧板是在常温状态下由热轧板加工而成，虽然在加工过程因为轧制也会使钢板升温，尽管如此，人们还是称由这种生产工艺生产出来的钢板叫冷轧板。由于热轧板经过连续冷变型而成的冷轧板，在机械性能比较差，硬度太高。必须经过退火才能恢复其机械性能，所以我们通常所使用的冷轧板都是有经过退火处理的，因此硬度相对热轧板要低一些，而韧性比热轧板要好一些，表面质量也好得多！没有经过退火的叫轧硬卷，轧硬卷一般是用来做无需折弯，拉伸的产品。 一、冷轧板 1〉、冷轧普通薄钢板 冷轧薄钢板是普通碳素结构钢冷轧板的简称，俗称冷板。它是由普通碳素结构钢热轧钢带，经过进一步冷轧制成厚度小于4mm的钢板。由于在常温下轧制，不产生氧化铁皮，因此，冷板表面质量好，尺寸精度高，再加之退火处理，其机械性能和工艺性能都优于热轧薄钢板，在许多领域里，特别是家电制造领域，已逐渐用它取代热轧薄钢板。 适用牌号：Q195、Q215、Q235、Q275； 符号：Q—普通碳素结构钢屈服点（极限）的代号，它是“屈”的第一个汉语拼音字母的大小写；195、215、235、255、275—分别表示它们屈服点（极限）的数值，单位：兆帕MPa（N/mm2）；由于Q235钢的强度、塑性、韧性和焊接性等综合机械性能在普通碳素结构钢中属最了，能较好地满足一般的使用要求，所以应用范围十分广泛。 2〉、冷轧优质薄钢板 同冷轧普通薄钢板一样，冷轧优质碳素结构钢薄钢板也是冷板中使用最广泛的薄钢板。冷轧优质碳素薄钢板是以优质碳素结构钢为材质，经冷轧制成厚度小于4mm的薄板。 适用牌号：08、08F、10、10F
C型冲床材料的冲压成形性能 卷料对冲压成形工艺的适应能力叫做卷料的冲压成形性能。卷料的冲压成形性能是一个综合性的概念，包括成形极限和成形质量两个方面。 (1)成形极限：在C型冲床冲压成形过程中板料在发生失稳前所能达到的最大变形程度。卷料在成形过程中可能出现两种失稳现象，一种叫拉伸失稳；即在拉应力作用下局部出现颈缩或拉裂；另一种失稳叫压缩失稳：即在压应力作用下起皱。对于不同的成形工序，成形极限是采用不同的极限变形系数来表示的。在变形坯料的内部，凡是受到过大拉应力作用的区域，就会使坯料局部严重变形，甚至拉裂而使冲件报废；只是受到过大压应力作用的区域，若超过了临界应力就会使坯料失稳而起皱。 (2)成形质量：C型冲床的冲压件的质量指标主要是指尺寸和形状精度、厚度变化、表面质量及成形后材料的物理性能等。冲压件不但要求具有所需形状，还必须保证产品质量。影响形状和尺寸精度的主要因案是回弹与劝变，因为在塑性变形过程总包含着一定的弹性变形，卸载后或多或少会出现回弹现象，使得尺寸和形状的精度降低。影响厚度变化的主要原因是冲压成形伴随有伸长或压缩变形，由塑性交形体积不变定律可知，势必导致厚度变化。影响表面质量的主要因素是中由于冲模间隙不合理或不均匀、模具表面祖糙以及材料粘附模具在C型冲床冲压过程所造成的擦伤。 (3)板料的冲压成形性能试验方法：卷料的冲压成形性能试验方法通常分为三种；力学试验、金属学试验(又称间接试验)、和工艺试验(直接试验)。力学试验方法有简单拉伸试验和双向拉伸试验等，用以测定板料的力学性能指标；间接试验方法有硬度试验、金相试验等，用以测定材料的硬度、表面粗糙度、化学成分等；直接试验方法有弯曲试验、胀形试验、拉深性能试验等，是用模拟实际生产中的某种冲压成形工艺的方法测定出相应的工艺参数。
冲压模具材料选用及热处理要求 一. 冲裁模具材料的选用及热处理要求 选用冲裁模具材料应考虑工件生产的批量，若批量不大就没有必要选择高寿命的模具材料；还应考虑被冲工件的材质，不同材质适用的模具材料亦有所不同。对于冲裁模具，耐磨性是决定模具寿命的重要因素，钢材的耐磨性取决于碳化物等硬质点相的状况和基体的硬度，两者的硬度越高，碳化物的数量越多，则耐磨性越好。常用冲压模具钢材耐磨性的劣优依次为碳素工具钢—合金工具钢—基体钢—高碳高铬钢—高速钢—钢结硬质合金—硬质合金。 此外还必须考虑工件的厚度、形状、尺寸大小、精度要求等因素对模具材料选择的影响。 1.传统模具用钢长期以来，国内薄板冲裁模用钢为T10A、CrWMn、9Mn2V、Cr12和Cr12MoV等。 其中T10A为碳素工具钢，有一定强度和韧性。但耐磨性不高，淬火容易变形及开裂，淬透性差，只适用于工件形状简单、尺寸小、数量少的冲裁模具。 T10A碳素工具钢的热处理工艺为：760~810 ℃水或油淬，160~180 ℃回火，硬度59~62HRC。 CrWMn、9Mn2V是高碳低合金钢种，淬火操作简便，淬透性优于碳素工具钢，变形易控制。但耐磨性和韧性仍较低，应用于中等批量、工件形状较复杂的冲裁模具。CrWMn钢的热处理工艺为：淬火温度 820~840 ℃油冷，回火温度200 ℃，硬度60~62HRC。9Mn2V钢的热处理工艺为：淬火温度780~820 ℃油冷，回火温度150~200 ℃，空冷，硬度60~62HRC。注意回火温度在200~300 ℃范围有回火脆性和显著体积膨胀，应予避开。 Cr12和Cr12MoV为高碳高铬钢，耐磨性较高，淬火时变形很小，淬透性好，可用于大批量生产的模具，如硅钢片冲裁模。但该类钢种存在碳化物不均匀性，易产生碳化物偏析，冲裁时容易出现崩刃或断裂。其中，Cr12含碳量较高，碳化物分布不均比Cr12MoV严重，脆性更大一些。 Cr12型钢的热处理工艺选择取决于模具的使用要求，当模具要求比较小的变形和一定韧性时，可采用低温淬火、回火（Cr12为950~980 ℃淬火，150~200 ℃回火；Cr12MoV为1020~1050 ℃淬火，180~200 ℃回火）。若要提高模具的使用温度，改善其淬透性和红硬性，可采用高温淬火、回火（Cr12为1000~1100 ℃淬火，480~500 ℃回火；Cr12MoV为1110~1140 ℃淬火，500~520 ℃回火）。 高铬钢在275~375 ℃区域有回火脆性，应予避免。 2.常用模具新钢种 为了弥补传统模具钢种性能的不足，国内开发或引进了以下性能较好的冲压模具用钢： （1）Cr12Mo1V1（代号D2）钢为仿美国ASTM标准中的D2钢引进的钢种，属Cr12型钢。由于D2钢中Mo、V含量增加，细化了晶粒，改善了碳化物的分布状况，因此D2钢的强韧性（冲击韧度、抗弯强
材料冲压性能试验方法 一 前言 板料冲压性能是指板料对冲压加工方法的适应能力，如便于加工，容易得到高质量和高精度的冲压件，生产效率高，模具消耗低，不易产生废品等。 板材的冲压性能的试验方法很多，概括起来分为直接试验与间接试验两类。见图1-1。直接试验中板材的应力状态和变形情况与真实冲压时基本相同，所得结果也比较准确；而间接试验时板材的受力情况与变形特点与实际冲压时有一定的差别。所以，所得结果也只能间接的反映材料的冲压性能，有时侯还要借助于一定的分析方法才能做到。本文只介绍拉伸试验的试验方法． 图1-1 冲压性能试验方法 二 拉伸试验 试样标准 拉伸试验是评价板材的基本力学性能的主要试验方法。由于简单易行，所以是目前普遍采用的一种方法。 拉伸试验是利用图2-1(a)所示尺寸符合要求的标准拉伸试样，在拉伸机上进行。利用拉伸力行程测试与记录装置，得到图2-1(b)所示的拉伸曲线，经过必要的处理与计算，即可得到与成形性能有关的拉伸试验值：s σ、b σ、b s σσ/、δ、
u δ、n 、r 、r ?、φ等值。 (a) (b) 图2-1 拉伸试样与拉伸曲线 (a) 拉伸试样 (b) 拉伸曲线 1 常规拉伸试样(图2-1(a)) 常规拉伸试样又分为比例试样和非比例试样两种。 比例试样标距0l 按下式计算 00A K L = 式中 0A -----原始截面积； K -----系数，当65.5=K 时，为短比例试样；当3.11=K 时，为长比例试样。 非比例试样标距0L 与原始截面积无一定关系。 两种试样的标距L 应不小于2 00b L +，试样宽度0b 通常为10、15、20、30(mm)等。试样的宽度加工精度为：=0b 10、15()mm 时，偏差为)(2.0mm ±，在0L 范围 内最大与最小宽度之差不得大于()mm 1.0；=0b 20、30()mm 时，偏差为)(5.0mm ±，
薄壁不锈钢水管原材料基础知识（六） -- 不锈钢材料的基本性能 不锈钢水管（薄壁不锈钢管）具有很高的强度和良好的加工成型性能,使不锈钢水管能承受很高的水压（可达10MPA 以上），容易安装,而且抵御外来破坏的能力也远远高于PPR 管和铜管。 不锈钢材料的基本性能如下： 1、屈服强度（力学符号Rp0.2 ，英文缩写YS） Rp0.2=P0.2/F0 P0.2—拉伸试样塑性变形量为0.2%时承受的载荷 F0 —拉伸试样的原始截面积材料的屈服强度小，表示材料容易屈服，成形后 回弹小，贴模性和定形性好。 2、抗拉强度（力学符号Rm，英文缩写TS） Rm =Pb/F0 Pb—拉伸试样断裂前承受的最大载荷 F0—拉伸试样的原始截面积材料的抗拉强度大，材料变形过程中不容易被拉断，有利于塑性变形。 3、屈强比（Rp0.2/Rm ） 屈强比对材料冲压成形性能影响很大，屈强比小，材料由屈服到破裂的塑性变形阶段长，成形过程中发生断裂的危险性小，有利于冲压成形。一般来讲，较小的屈强比对材料在各种成形工艺中的抗破裂性都有利。 表6-1 常见不锈钢材料的屈强比
4、延伸率（力学符号A，英文缩写EL） 延伸率是材料从发生塑性变形到断裂的总的伸长长度与原有长度的比值，即：L— L。 A =100% L 式中A —材料的延伸率（%） L —试样被拉断时的长度（mm） L0 —拉伸前试样的长度（mm） 材料的延伸率大，就是材料允许的塑性变形程度大，抗破裂性好，对拉深、翻 边、胀形各类变形都有利。 一般来说，材料的翻边系数和胀形性能（埃里克森值）都与延伸率成正比关系。 5、不锈钢的冲压性能 对应的材料的性能为胀形成形性能、翻边成形性能、扩孔成形性能和弯曲 成形性能。要了解冲压成形性能首先要了解冲压成形工艺。基本的冲压成形加 工工艺有：拉深工艺、胀形工艺、翻边工艺（包括扩孔）、弯曲工艺。 1 ）拉深成形工艺 拉深是利用专用模具将冲裁或剪裁后所得到的平板坯料制成开口的空心件的一种冲压工艺方法。 其特点是板料在凸模的带动下，可以向凹模内流动，即依靠材料的流动
Harbin Institute of Technology 实践环节实验报告 课程名称：金属板材成型性能测试与评价院系：材料科学与工程学院 学生：孙巍 学号： 14S109063 哈尔滨工业大学
实践环节-杯突实验报告 一、实验目的 1、学习确定板材胀形性能的实验方法； 2、了解金属薄板试验机的构造及操作。 二、实验内容 将板材用模具压好，冲头以一定的速度冲压板材，直至板材出现裂缝为止 三、实验原理 板材的冲压性能是指板材对各种冲压加工方法的适应能力。目前，有关板材冲压性能的试验方法，概括起来可分为直接试验和间接试验两类。而直接试验法又包括实物冲压试验和模拟试验两种。模拟试验，即把生产实际存在的冲压成形方法进行归纳与简化处理，消除许多过于复杂的因素，利用轴对称的简化了的成形方法，在保证实验中板材的变形性质与应力状态都与实际冲压成形相同的条件下进行的冲压性能的评定工作。为了保证模拟试验结果的可靠性与通用性，规定了十分具体的关于实验用工具的几何形状与尺寸、毛坯的尺寸、实验条件。杯突实验是目前应用较多，而且具有普遍意义的模拟试验方法之一。 杯突实验时，借助杯金属薄板试验机进行。用一规定的球状冲头向夹紧于规定球形凹模内的试样施加压力，直至试样产生微细裂纹为止，此时冲头的压入深度称为材料的杯突深度值。板材的杯突深度值反映板材对胀形的适应性，可作为衡量板材胀形、曲面零件拉深的冲
压性能指标。 四、实验设备及用具 试验机一台、杯突实验模具、游标卡尺、深度尺等。 五、实验步骤 1、先了解金属薄板试验机的结构、原理和操作方法，了解各按钮的作用； 2、装好模具； 3、把试样清洗干净，在试样与冲头接触的一面和冲头球面上涂上润滑油，把试样放在下模上。 4、将下模向上提起，压好试样。按下压边按钮，设定压边力。 5、按中心活塞上行按钮，注意观察试样。当试样圆顶附近出现有能够透光的裂缝时，迅速停止。 6、将下模向下移动，然后将冲头向下移动，取出试件。 7、实验完毕后，将模具拆下。
简介：1. 45——优质碳素结构钢，是最常用中碳调质钢。主要特征: 最常用中碳调质钢，综合力学性能良好，淬透性低，水淬时易生裂纹。小型件宜采用调质处理，大型件宜采用正火处理。应用举例 1. 45——优质碳素结构钢，是最常用中碳调质钢。 主要特征: 最常用中碳调质钢，综合力学性能良好，淬透性低，水淬时易生裂纹。小型件宜采用调质处理，大型件宜采用正火处理。应用举例: 主要用于制造强度高的运动件，如透平机叶轮、压缩机活塞。轴、齿轮、齿条、蜗杆等。焊接件注意焊前预热，焊后消除应力退火。 2. Q235A（A3钢）——最常用的碳素结构钢。 主要特征: 具有高的塑性、韧性和焊接性能、冷冲压性能，以及一定的强度、好的冷弯性能。应用举例: 广泛用于一般要求的零件和焊接结构。如受力不大的拉杆、连杆、销、轴、螺钉、螺母、套圈、支架、机座、建筑结构、桥梁等。 3. 40Cr——使用最广泛的钢种之一，属合金结构钢。 主要特征: 经调质处理后，具有良好的综合力学性能、低温冲击韧度及低的缺口敏感性，淬透性良好，油冷时可得到较高的疲劳强度，水冷时复杂形状的零件易产生裂纹，冷弯塑性中等，回火或调质后切削加工性好，但焊接性不好，易产生裂纹，焊前应预热到100～150℃，一般在调质状态下使用，还可以进行碳氮共渗和高频表面淬火处理。 应用举例:调质处理后用于制造中速、中载的零件，如机床齿轮、轴、蜗杆、花键轴、顶针套等，调质并高频表面淬火后用于制造表面高硬度、耐磨的零件，如齿轮、轴、主轴、曲轴、心轴、套筒、销子、连杆、螺钉螺母、进气阀等，经淬火及中温回火后用于制造重载、中速冲击的零件，如油泵转子、滑块、齿轮、主轴、套环等，经淬火及低温回火后用
冲压件技术要求有哪些 内容来源网络，由深圳机械展收集整理！ 更多冲压加工工艺及设备展示，就在深圳机械展。 随着生活品质的提高，五金冲压件已经深入各个领域，不论是工业生产还是日常生活，很多地方都会用到各种五金冲压件，它已经跟我们的生活息息相关，不可分离。 五金冲压件的工艺要求 1、五金冲压件所用的材料，不仅要满足产品设计的技术要求，还应当满足冲压工艺的要求和冲压后的加工要求(如切削加工、电镀、焊接等)。 2、五金冲压件在设计零件的结构形状时，采用结构简单合理的表面(如平面、圆柱面、螺旋面)及其组合，同时还应当尽量使加工表面数目少和加工面积小。 3、选择合理机械制造中毛坯制备的方法，可直接利用型材、铸造、锻造、冲压和焊接等。毛坯的选择与具体的生产技术条件有关，一般取决于生产批量、材料性能和加工可能性等。 4、五金冲压成形性能的要求，对于成形工序，为了有利于冲压变形和制件质量的提高，材料应具有良好的塑性、屈强比小、板厚方向性系数大、板平面方向性系数小、材料的屈服强
度与弹性模量的比值小。对于分离工序，并不需要材料有很好的塑性，但应具有一定的塑性，塑性越好的材料，越不易分离。 5、规定适当的制造精度及表面粗糙度零件的加工费用。五金冲压件的加工费用会随着精度的提高而增加，尤其在精度高的情况下，这种增加显著。因此，在没有根据时，不应当追求高的精度。 同理，五金冲压零件的表面粗糙度也应当根据配合表面的实际需要，作出适当的规定。五金冲压件加工工艺较为复杂，为保证五金冲压件产品性能能满足使用要求，就需要遵循相应的工艺要求，确保生产可行性。 五金冲压件的技术要求 1、化学分析、金相检验分析材料中化学元素的含量，判定材料晶粒度级别和均匀程度，评定材料中游离渗碳体、带状组织和非金属夹杂物的级别，检查材料缩孔、疏松等缺陷。 2、材料检查冲压件加工的材料主要是热轧或冷轧（以冷轧为主）的金属板带材料，五金冲压件的原材料应有质量证明书，它保证材料符合规定的技术要求。当无质量证明书或因其他原因，五金冲压件生产厂可按需要选择原材料进行复验。 3、成形性能试验对材料进行弯曲试验、杯突试验，测定材料的加工硬化指数n值和塑性应
设计技术部冲压常用材料培训 常用钢材的种类、代号及说明 SECC-K2：K2 为神户制钢所对表面耐指纹电镀锌钢板的行业标准代号之表示，其表面涂为有机涂层。 SECC-KS ： KS 则表示表面涂层 为无机涂层。 SECC-CS ： CS 为新日本制铁行业标准代号之 UF 处理钢板 分为三种： EGC-CZ EGC-CF EGC-CS SEHC :热轧镀锌钢板及钢带 SEHD :热轧镀锌深拉钢板及钢带 SEHE :热轧镀锌深深拉钢板及钢带 SGCC :冷轧涂镀锌钢板及钢带 SGCH ：冷轧涂镀锌冷硬钢板及钢带 SGCD :冷轧涂镀锌深拉钢板及钢带 SGHC :热轧涂镀锌钢板及钢带 CGCC :冷轧涂彩锌钢板及钢带 CGCD ：冷轧涂彩锌冷硬钢板及钢带 CGCH ：冷轧涂彩锌冷硬钢板及钢带 注： 新推出的新型材料（环保材料）与旧材料有以下区别： 环保材料：又称无铬电镀钢板，只对表面有做处理的材料而言， 基板无需进行表面处理，目前推出的环保材料暂时只有电镀锌钢板一种类型，如下： 新日本制铁材料，代号为：EGC-QS : 一般环保电镀锌钢板。 EGC-QZ :是特别为理光公司商定的环保镀锌 钢板 环保电镀锌钢板包括有机被膜，镀锌层，铁基板；普通镀锌钢板包括有机被膜，镀锌层，铁基板， 铬酸盐涂层。 适用牌号: SECC （原板 SPCC ）、 SECD （原板 SPCD ）、 SECE （原板 SPCE ） 锌层代号： E8、E16、 E24 、 E32 符号：S-钢（Steel ）、E-电镀（Electrodeposition ）、C-冷轧（Cold ）、第四位 C-普通级 （com mon ）、D-冲压级（Draw ）、E-深冲级（Elo ngation ）。 锌层代号：E-电镀锌层，8、16、24、32表示锌附着量，单位为 g/m2，镀层厚度（单面） 1.4 i 、 4.2 i 、 7.0 i 。 表面处理代号：C-铬酸系处理、O-涂油、P-磷酸系处理、S-铬酸系处理+涂油、Q-磷酸系处理+ SPCC : S : steel （钢） SPCD : S : steel 库冈） SPCE : S : steel （钢） SECC : S : steel 库冈） SECD : S : steel （钢） SECE : S : steel （钢） 板 P : plate （板） P : plate （板） C : clod （冷）C : commercial （压延） C : clod （冷） D : deep draw n C : clod （冷） E : deep draw n extra E : electrolytic （电镀） E : electrolytic C ： clod C ：commercial C ： clod D ：deepdrawn E ：electrolytic （ 电镀） C ：clod E ：deep drawn extra 冷间压延钢板 冷间压延拉伸钢板 冷间压延深深拉钢板 冷间压延电镀钢板 冷间压延深拉电镀钢板 冷间压延深深拉电镀钢 UF 处理钢板 有机被膜 有机被膜 有机被膜 耐指纹）的一种。 0.5 （in 1.0 i n 0.7i m 而冷轧钢板作为所有钢板材料后处理的
常用冲压材料介绍 常用的冲压材料通常有：各种钢板、不锈钢板、铝板、铜板以及其他非金属板材类 其中钢板（包括带钢）的分类： 1、按厚度分类：（1）薄板（2）中板（3）厚板（4）特厚板 2、按生产方法分类：（1）热轧钢板（2）冷轧钢板 3、按表面特征分类:（1）镀锌板（热镀锌板、电镀锌板）（2）镀锡板（3）复合钢板（4）彩色涂层钢板 4、按用途分类:（1）桥梁钢板（2）锅炉钢板（3）造船钢板（4）装甲钢板（5）汽车钢板（6）屋面钢板（7）结构钢板（8）电工钢板（硅钢片）（9）弹簧钢板（10）其他 我们通常所说的冲压钢板板材，多是指薄钢板（带）；而所谓的薄钢板，是指板材厚度小于4mm的钢板，它分为热轧板和冷轧板。 热轧，是以板坯（主要为连铸坯）为原料，经加热后由粗轧机组及精轧机组制成带钢。从精轧最后一架轧机出来的热钢带通过层流冷却至设定温度，由卷取机卷成钢带卷。冷却后的钢带卷，根据用户的不同需求，经过不同的精整作业线（平整、矫直、横切或纵切、检验、称重、包装及标志等）加工而成为钢板、平整卷及纵切钢带产品。简单来说，一块钢坯在加热后（就是电视里那种烧的红红的发烫的钢块）精过几道轧制，再切边，矫正成为钢板，这种叫热轧。 冷轧：用热轧钢卷为原料，经酸洗去除氧化皮后进行冷连轧，其成品为轧硬卷，由于连续冷变形引起的冷作硬化使轧硬卷的强度、硬度上升、韧塑指标下降，因此冲压性能将恶化，只能用于简单变形的零件。轧硬卷可作为热镀锌厂的原料，因为热镀锌机组均设置有退火线。轧硬卷重一般在6~13.5吨，钢卷在常温下，对热轧酸洗卷进行连续轧制。硬轧板由于没有经过退火处理，其硬度很高（HRB大于90），机械加工性能极差，只能进行简单的有方向性的小于90度的折弯加工（垂直于卷取方向）。 简单来说，冷轧板，就是在热轧板卷的基础上加工轧制出来的。一般来讲是热轧---酸洗---冷轧这样的加工过程。 由于冷轧板是在常温状态下由热轧板加工而成，虽然在加工过程因为轧制也会使钢板升温，尽管如此，人们还是称由这种生产工艺生产出来的钢板叫冷轧板。由于热轧板经过连续冷变型而成的冷轧板，在机械性能比较差，硬度太高。必须经过退火才能恢复其机械性能，所以我们通常所使用的冷轧板都是有经过退火处理的，因此硬度相对热轧板要低一些，而韧性比热轧板要好一些，表面质量也好得多！没有经过退火的叫轧硬卷，轧硬卷一般是用来做无需折弯，拉伸的产品。 一、冷轧板 1〉、冷轧普通薄钢板 冷轧薄钢板是普通碳素结构钢冷轧板的简称，俗称冷板。它是由普通碳素结构钢热轧钢带，经过进一步冷轧制成厚度小于4mm的钢板。由于在常温下轧制，不产生氧化铁皮，因此，冷板表面质量好，尺寸精度高，再加之退火处理，其机械性能和工艺性能都优于热轧薄钢板，在许多领域里，特别是家电制造领域，已逐渐用它取代热轧薄钢板。 适用牌号：Q195、Q215、Q235、Q275； 符号：Q—普通碳素结构钢屈服点（极限）的代号，它是“屈”的第一个汉语拼音字母的大小写；195、215、235、255、275—分别表示它们屈服点（极限）的数值，单位：兆帕MPa（N/mm2）；由于Q235钢的强度、塑性、韧性和焊接性等综合机械性能在普通碳素结构钢中属最了，能较好地满足一般的使用要求，所以应用范围十分广泛。 2〉、冷轧优质薄钢板 同冷轧普通薄钢板一样，冷轧优质碳素结构钢薄钢板也是冷板中使用最广泛的薄钢板。冷轧优质碳素薄钢板是以优质碳素结构钢为材质，经冷轧制成厚度小于4mm的薄板。 适用牌号：08、08F、10、10F
冲压模具工作零件材料的要求 冲压模具工作时要承受冲击、振动、摩擦、高压和拉伸、弯扭等负荷，甚至在较高的温度下工作（如冷挤压），工作条件复杂，易发生磨损、疲劳、断裂、变形等现象。因此，对模具工作零件材料的要求比普通零件高。 由于各类冲压模具的工作条件不同，所以对模具工作零件材料的要求也有所差异。 1.冲裁模材料的要求 对于薄板冲裁模具的工作零件用材要求具有高的耐磨性和硬度，而对厚板冲裁模除了要求具有高的耐磨性、抗压屈服点外，为防止模具断裂或崩刃，还应具有高的断裂抗力、较高的抗弯强度和韧性。 2.拉深模材料的要求 要求模具工作零件材料具有良好的抗粘附性（抗咬合性）、高的耐磨性和硬度、一定的强韧性以及较好的切削加工性能，而且热处理时变形要小。 3.冷挤压模材料的要求 要求模具工作零件有高的强度和硬度、高耐磨性，为避免冲击折断，还要求有一定的韧性。由于挤压时会产生较大的升温，所以还应具有一定的耐热疲劳性和热硬性 11.2.2冲压模具材料的种类及特性 制造冲压模具的材料有钢材、硬质合金、钢结硬质合金、锌基合金、低熔点合金、铝青铜、高分子材料等等。目前制造冲压模具的材料绝大部分以钢材为主，常用的模具工作部件材料的种类有： 碳素工具钢、低合金工具钢、高碳高铬或中铬工具钢、中碳合金钢、高速钢、基体钢以及硬质合金、钢结硬质合金等等。 1.碳素工具钢
在模具中应用较多的碳素工具钢为T 8A、T10A等，优点为加工性能好，价格便宜。但淬透性和红硬性差，热处理变形大，承载能力较低。 2.低合金工具钢 低合金工具钢是在碳素工具钢的基础上加入了适量的合金元素。与碳素工具钢相比，减少了淬火变形和开裂倾向，提高了钢的淬透性，耐磨性亦较好。用于制造模具的低合金钢有CrWMn、9Mn2V、7CrSiMnMoV(代号CH-1)、 6CrNiSiMnMoV(代号GD)等。 3.高碳高铬工具钢 常用的高碳高铬工具钢有Cr12和Cr12MoV、Cr12Mo1V1（代号D2），它们具有较好的淬透性、淬硬性和耐磨性，热处理变形很小，为高耐磨微变形模具钢，承载能力仅次于高速钢。但碳化物偏析严重，必须进行反复镦拔（轴向镦、径向拔）改锻，以降低碳化物的不均匀性，提高使用性能。 4.高碳中铬工具钢 用于模具的高碳中铬工具钢有Cr4W2MoV、Cr6WV 、Cr5MoV等，它们的含铬量较低，共晶碳化物少，碳化物分布均匀，热处理变形小，具有良好的淬透性和尺寸稳定性。与碳化物偏析相对较严重的高碳高铬钢相比，性能有所改善。 5.高速钢 高速钢具有模具钢中最高的的硬度、耐磨性和抗压强度，承载能力很高。模具中常用的有W18Cr4V（代号8-4-1）和含钨量较少的W6Mo5 Cr4V2（代号6-5-4-2，美国牌号为M2）以及为提高韧性开发的降碳降钒高速钢6W6Mo5Cr4V （代号6W6或称低碳M2）。高速钢也需要改锻，以改善其碳化物分布。 6.基体钢 在高速钢的基本成分上添加少量的其它元素，适当增减含碳量，以改善钢的性能。这样的钢种统称基体钢。它们不仅有高速钢的特点，具有一定的耐磨
冲压常用材料及选用 1、冲压常用材料 冲压生产中最常用的材料是金属材料（包括黑色金属和有色金属），但有时也用非金属材料。其中黑色金属主要有普通碳素结构钢、优质碳素结构钢、合金结构钢、碳素工具钢、不锈钢、电工硅钢等；有色金属主要有纯铜、黄铜、青铜、铝等；非金属材料有纸板、层压板、橡胶板、塑料板、纤维板和云母等。 冲压用金属材料的供应状态一般是各种规格的板料和带料。板料可用于工程模的生产，带料（卷料）用于连续模的生产，也可以用于工程模的生产。板料的尺寸较大，可用于大型零件的冲压，也可以将板料按排样尺寸剪裁成条料后用于中小型零件的冲压；带料（又称卷料）有各种规格的宽度，展开长度可达几十米，成卷状供应，适应于连续模大批量生产的自动送料。 关于各种材料的牌号、规格和性能，可查阅有关手册和标准。 2、冲压材料的合理选用 冲压材料的选用要考虑冲压件的使用要求、冲压工艺要求及经济性等。 (1)按冲压件的使用要求合理选材 所选材料应能使冲压件在机器或部件中正常工作，并具有一定的使用寿命。为此，应根据冲压件的使用条件，使所选材料满足相应强度、刚度、韧性、耐蚀性和耐热性等力方面的要求。 (2)按冲压工艺要求合理选材 对于任何一种冲压件，所选的材料应能按照其冲压工艺的要求，稳定地成形出不至于开裂或起皱的合格产品，这是最基本也是最重要的选材要求。为此，可用以下方法合理选材。 ①试冲。根据以往的生产经验及可能条件，选择几种基本能满足冲压件使用要求的板料进行试冲，最后选择没有开裂或皱折的、其废品率低的一种。这种方法结果比较直观，但带有较大的盲目性。 ②分析与对比。在分析冲压变形性质的基础上，把冲压成型时的最大变形程度与板料冲压成型性能所允许采用的极限变形程度进行对比，并以此作为依据，选取适合于该种零件冲压工艺要求的板材。 另外，同一种牌号或同一厚度的板材，还有冷轧和热轧之分。我国国产板材中，厚板( t>4mm)为热轧板，薄板（t<4mm）为冷轧板（也有热轧板）。与热轧板相比，冷轧板尺寸精确，偏差小， 表面缺陷少，光亮，内部组织致密，冲压性能更优。(注：t在模具中一般代表厚度，例如模板的厚度、材料的厚度均可以用t来表示。) (3)按经济性要求合理选材
常用冲压材料 常用冲压材料介绍 常用的冲压材料通常有：各种钢板、不锈钢板、铝板、铜板以及其他非金属板材类 其中钢板（包括带钢）的分类： 1、按厚度分类：（1）薄板（2）中板（3）厚板（4）特厚板 2、按生产方法分类：（1）热轧钢板（2）冷轧钢板 3、按表面特征分类:（1）镀锌板（热镀锌板、电镀锌板）（2）镀锡板（3）复合钢板（4）彩色涂层钢板 4、按用途分类:（1）桥梁钢板（2）锅炉钢板（3）造船钢板（4）装甲钢板（5）汽车钢板（6）屋面钢板（7）结构钢板（8）电工钢板（硅钢片）（9）弹簧钢板（10）其他 我们通常所说的冲压钢板板材，多是指薄钢板（带）；而所谓的薄钢板，是指板材厚度小于4mm的钢板，它分为热轧板和冷轧板。 热轧，是以板坯（主要为连铸坯）为原料，经加热后由粗轧机组及精轧机组制成带钢。从精轧最后一架轧机出来的热钢带通过层流冷却至设定温度，由卷取机卷成钢带卷。冷却后的钢带卷，根据用户的不同需求，经过不同的精整作业线（平整、矫直、横切或纵切、检验、称重、包装及标志等）加工而成为钢板、平整卷及纵切钢带产品。简单来说，一块钢坯在加热后（就是电视里那种烧的红红的发烫的钢块）精过几道轧制，再切边，矫正成为钢板，这种叫热轧。 冷轧：用热轧钢卷为原料，经酸洗去除氧化皮后进行冷连轧，其成品为轧硬卷，由于连续冷变形引起的冷作硬化使轧硬卷的强度、硬度上升、韧塑指标下降，因此冲压性能将恶化，只能用于简单变形的零件。轧硬卷可作为热镀锌厂的原料，因为热镀锌机组均设置有退火线。轧硬卷重一般在6~13.5吨，钢卷在常温下，对热轧酸洗卷进行连续轧制。硬轧板由于没有经过退火处理，其硬度很高（HRB大于90），机械加工性能极差，只能进行简单的有方向性的小于90度的折弯加工（垂直于卷取方向）。 简单来说，冷轧板，就是在热轧板卷的基础上加工轧制出来的。一般来讲是热轧---酸洗---冷轧这样的加工过程。 由于冷轧板是在常温状态下由热轧板加工而成，虽然在加工过程因为轧制也会使钢板升温，尽管如此，人们还是称由这种生产工艺生产出来的钢板叫冷轧板。由于热轧板经过连续冷变型而成的冷轧板，在机械性能比较差，硬度太高。必须经过退火才能恢复其机械性能，所以我们通常所使用的冷轧板都是有经过退火处理的，因此硬度相对热轧板要低一些，而韧性比热轧板要好一些，表面质量也好得多！没有经过退火的叫轧硬卷，轧硬卷一般是用来做无需折弯，拉伸的产品。 一、冷轧板 1〉、冷轧普通薄钢板 冷轧薄钢板是普通碳素结构钢冷轧板的简称，俗称冷板。它是由普通碳素结构钢热轧钢带，经过进一步冷轧制成厚度小于4mm的钢板。由于在常温下轧制，不产生氧化铁皮，因此，冷板表面质量好， 尺寸精度高，再加之退火处理，其机械性能和工艺性能都优于热轧薄钢板，在许多领域里，特别是家 电制造领域，已逐渐用它取代热轧薄钢板。 适用牌号：Q195、Q215、Q235、Q275； 符号：Q—普通碳素结构钢屈服点（极限）的代号，它是“屈”的第一个汉语拼音字母的大小写；195、215、235、255、275—分别表示它们屈服点（极限）的数值，单位：兆帕MPa（N/mm2）；由于Q23 5钢的强度、塑性、韧性和焊接性等综合机械性能在普通碳素结构钢中属最了，能较好地满足一般的使用要求，所以应用范围十分广泛。 2〉、冷轧优质薄钢板
冲压成形工艺 集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-

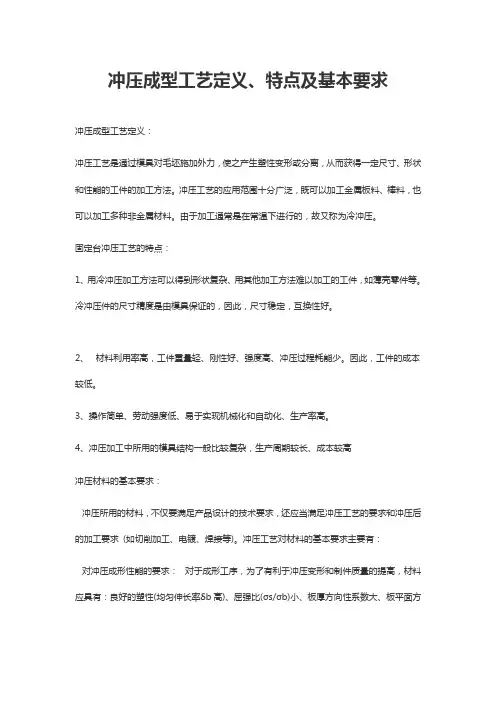

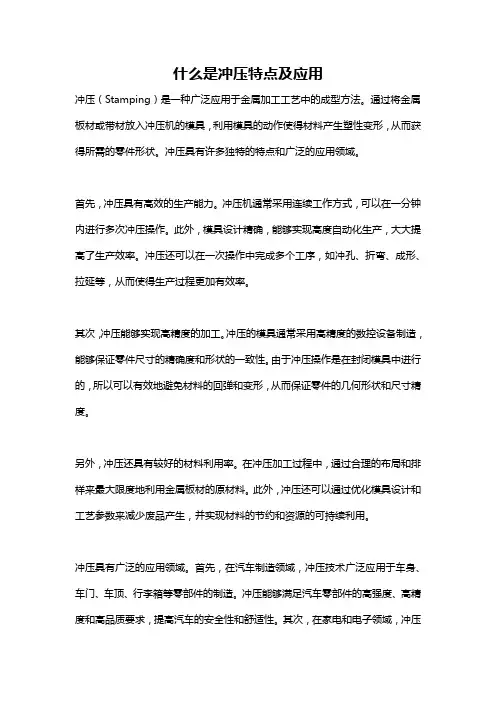

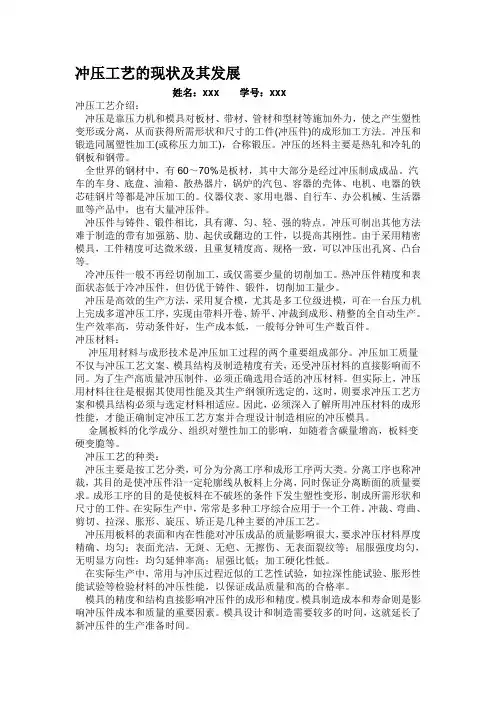

冲压成型资料 1 冲压成型工艺定义： 冲压工艺是通过模具对毛坯施加外力，使之产生塑性变形或分离，从而获得一定尺寸、形状和性能的工件的加工方法。冲压工艺的应用范围十分广泛，既可以加工金属板料、棒料，也可以加工多种非金属材料。由于加工通常是在常温下进行的，故又称为冷冲压。 2冲压工艺的特点： 2.1 用冷冲压加工方法可以得到形状复杂、用其他加工方法难以加工的工件，如薄壳零件等。冷冲压件的尺寸精度是由模具保证的，因此，尺寸稳定，互换性好。 2.2 材料利用率高，工件重量轻、刚性好、强度高、冲压过程耗能少。因此，工件的成本较低。 2.3 操作简单、劳动强度低、易于实现机械化和自动化、生产率高。 2.4 冲压加工中所用的模具结构一般比较复杂，生产周期较长、成本较高， 3 冲压材料的基本要求： 冲压所用的材料，不仅要满足产品设计的技术要求，还应当满足冲压工艺的要求和冲压后的加工要求 (如切削加工、电镀、焊接等)。冲压工艺对材料的基本要求主要有： 3.1 对冲压成形性能的要求： 对于成形工序，为了有利于冲压变形和制件质量的提高，材料应具有：良好的塑性(均匀伸长率δb高)、屈强比(σs/σb)小、板厚方向性系数大、板平面方向性系数小、材料的屈服强度与弹性模量的比值 (σs /E)小。
对于分离工序，并不需要材料有很好的塑性，但应具有一定的塑性。塑性越好的材料，越不易分离。 3.2 对材料厚度公差的要求： 材料的厚度公差应符合国家规定标准。因为一定的模具间隙适用于一定厚度的材料，材料厚度公差太大，不仅直接影响制件的质量，还可能导致模具和冲床的损坏。 3.3 对表面质量的要求 材料的表面应光洁平整，无分层和机械性质的损伤，无锈斑、氧化皮及其它附着物。表面质量好的材料，冲压时不易破裂，不易擦伤模具，工件表面质量也好。 4 冲压常用材料： 冷冲压用材料大部分是各种规格的板料、带料和块料。板料的尺寸较大，一般用于大型零件的冲压。对于中小型零件，多数是将板料剪裁成条料后使用。带料 (又称卷料)有各种规格的宽度，展开长度可达几十米，适用于大批量生产的自动送料，材料厚度很小时也可做成带料供应。块料只用于少数钢号和价钱昂贵的有色金属的冲压。 4.1 黑色金属普通碳素结构钢、优质碳素结构钢、合金结构钢、碳素工具钢、不锈钢、电工硅钢等。 对冷轧钢板，根据国家标准GB708-88规定，按轧制精度（钢板厚度精度）可分为A、B级： A──较高精度； B──普通精度。
