液晶屏驱动板的原理与维修代换方法 1、液晶屏驱动板的原理介绍 液晶屏驱动板常被称为A/D<模拟/数字）板，这从某种意义上反应出驱动板实现的主要功能所在。液晶屏要显示图像需要数字化过的视频信号，液晶屏驱动板正是完成从模拟信号到数字信号<或者从一种数字信号到另外一种数字信号）转换的功能模块，并同时在图像控制单元的控制下去驱动液晶屏显示图像。液晶显示器的驱动板如图1、图2所示。 图1 品牌液晶显示器采用的驱动板 图2部分液晶显示器采用的是通用驱动板 如图3所示，液晶屏驱动板上通常包含主控芯片、MCU微控制器、ROM存储器、电源模块、电源接口、VGA视频信号输入接口、OSD按键板接口、高压板接口、LVDS/TTL驱屏信号接口等部分。 液晶屏驱动板的原理框图如图4所示，从计算机主机显示卡送来的视频信
号，通过驱动板上的VGA视频信号输入接口送入驱动板的主控芯片，主控芯片根据MCU微控制器中有关液晶屏的资料控制液晶屏呈现图像。同时，MCU微控制器实现对整机的电源控制、功能操作等。因此，液晶屏驱动板又被称为液晶显示器的主板。 图3 驱动板上的芯片和接口 液晶屏驱动板损坏，可能造成无法开机、开机黑屏、白屏、花屏、纹波干扰、按键失效等故障现象，在液晶显示器故障中占有较大的比例。 液晶屏驱动板广泛采用了大规模的集成电路和贴片器件，电路元器件布局
紧凑，给查找具体元器件或跑线都造成了很大的困难。在非工厂条件下，它的可修性较小，若驱动板因为供电部分、VGA视频输入接口电路部分损坏等造成的故障，只要有电路知识我们可以轻松解决，对于那些因为MCU微控制器内部的数据损坏造成无法正常工作的驱动板，在拥有数据文件<驱动程序）的前提下，我们可以用液晶显示器编程器对MCU微控制器进行数据烧写，以修复固件损坏引起的故障。早期的驱动板，需要把MCU微控制器拆卸下来进行操作，有一定的难度。目前的驱动板已经普遍开始采用支持ISP<在线编程）的MCU微控制器，这样我们就可以通过ISP工具在线对MCU微控制器内部的数据进行烧写。比如我们使用的EP1112最新液晶显示器编程器就可以完成这样的工作。 图4 驱动板原理框图 在液晶显示器的维修工作中，当驱动板出现故障时，若液晶显示器原本就使用的是通用驱动板，就可以直接找到相应主板代换处理，当然，仍需要在其MCU中写入与液晶屏对应的驱动程序；若驱动板是品牌机主板，我们一般采用市场上常见的“通用驱动板”进行代换方法进行维修； “通用驱动板”也称“万能驱动板”。目前，市场上常见的“通用驱动板”有乐华、鼎科、凯旋、悦康等品牌，如图5所示，尽管这种“通用驱动板”所用元器件与“原装驱动板”不一致，但只要用液晶显示器编程器向“通用驱动板”写入液晶屏对应的驱动程序<购买编程器时会随机送液晶屏驱动程序光盘），再通过简单地改接线路，即可驱动不同的液晶屏，通用性很强，而且维修成本也不高，用户容易接受。
对“剖析液晶屏逻辑板TFT偏压电路”一文的一点看法（此文为技术探讨） 在国内某知名刊物2010年12月份期刊看到一篇关于介绍液晶屏逻辑板TFT偏压电路的文章，文章的标题是：“剖析液晶屏逻辑板TFT偏压电路”这是一篇选题极好的文章、目前液晶电视出现的极大部分屏幕故障例如：图像花屏、彩色失真、灰度失真、对比度不良、亮度暗淡、图像灰暗等等故障都与此电路有关，维修人员在维修此类故障时往往的面对液晶屏图像束手无策，而介绍此电路、无疑对类似故障的分析提供了极大的帮助，目前在一般的期刊书籍介绍分析此电路的文章极少。 什么是TFT屏偏压电路？现代的液晶电视都是采用TFT屏作为图像终端显示屏，由于我们现在的电视信号（包括各种视频信号）是专门为CRT显示而设计的，液晶屏和CRT的显示成像方式完全不同，液晶屏要显示专门为CRT而设计的电视信号，就必须对信号的结构、像素排列顺序、时间关系进行转换，以便液晶屏能正确显示。 图像信号的转换，这是一个极其复杂、精确的过程；先对信号进行存储，然后根据信号的标准及液晶屏的各项参数进行分析计算，根据计算的结果在按规定从存储器中读取预存的像素信号，并按照计算的要求重新组合排列读取的像素信号，成为液晶屏显示适应的信号。这个过程把信号的时间过程、排列顺序都进行了重新的编排，并且要产生控制各个电路工作的辅助信号。重新编
排的像素信号在辅助信号的协调下，施加于液晶屏正确的重现图像。 每一个液晶屏都必须有一个这样的转换电路，这个电路就是我们常说的“时序控制电路”或“T-CON（提康）电路”，也有称为“逻辑板电路”的。这个电路包括液晶屏周边的“行、列驱动电路”构成了一个液晶屏的驱动系统。也是一个独立的整体。这个独立的整体是由时序电路、存储电路、移位寄存器、锁存电路、D/A变换电路、译码电路、伽马（Gamma）电路（灰阶电压）等组成，这些电路的正常工作也需要各种不同的工作电压，并且还要有一定的上电时序关系，不同的屏，不同的供电电压。为了保证此电路正常工作，一般对这个独立的驱动系统单独的设计了一个独立的开关电源供电（这个向液晶屏驱动系统供电的开关电源一般就称为：TFT偏压电路）；由整机的主开关电源提供一个5V或12V 电压，给这个开关电源供电，并由CPU控制这个开关电源工作；产生这个独立的驱动系统电路提供所需的各种电压，就好像我们的电视机是一个独立的系统他有一个单独的开关电源，DVD机是一个独立的系统他也有一个单独的开关电源一样。是非常重要也是故障率极高的部分（开关电源都是故障率最高的部分，要重点考虑）。图1所示是液晶屏驱动系统框图。从图中可以看出，其中的“TFT偏压供电开关电源”就是这个独立系统电路的供电电源它产生这个驱动系统电路需要的各种电压，有VDD、VDA、VGL和VGH电压供各电路用。

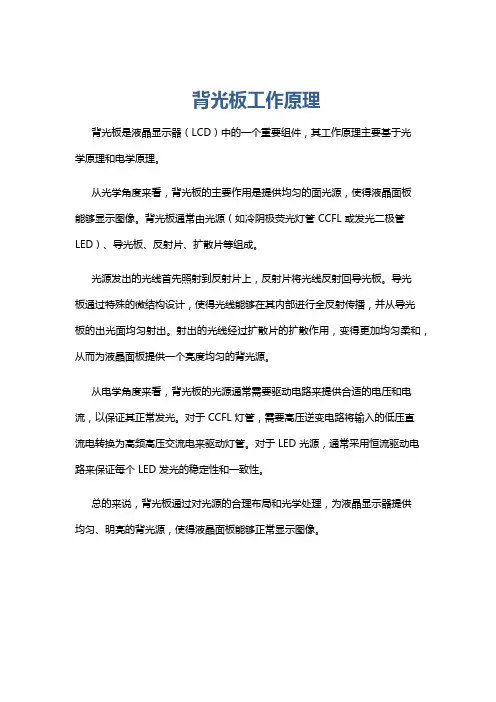

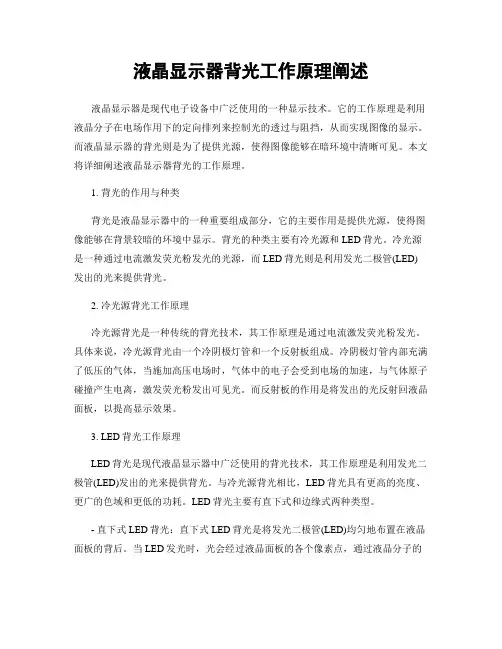

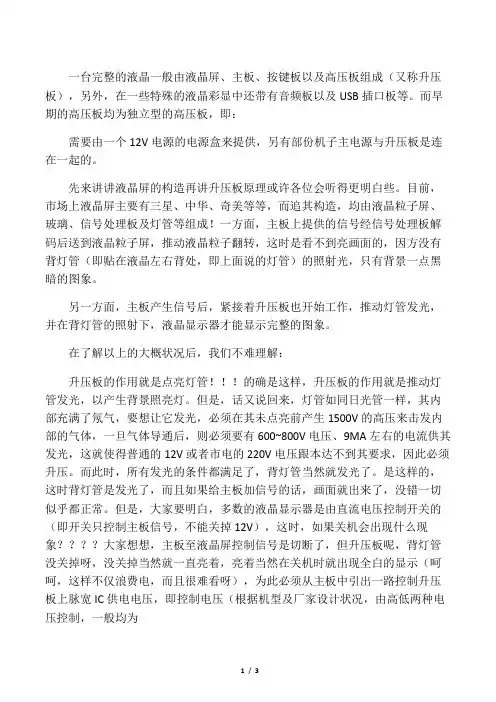

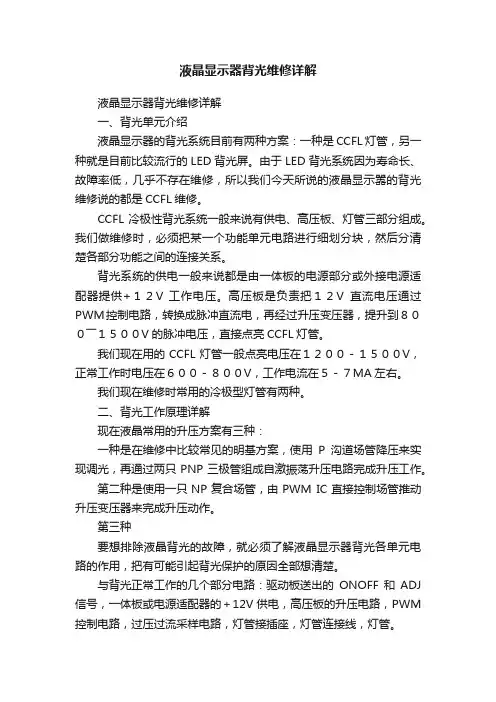

液晶屏背光板工作原理电路图 一、前言随着液晶电视机销量的逐渐增多，需要投入更多的精力来研究液晶电视机的维修，而目前液晶电视机中背光板的维修量占有较大的比例，同时由于背光板是显示屏供应商供屏时自带的，供应商出于对技术的保密性，现在我们还拿不到背光板的电路图和IC资料，这对我们背光板的维修带来了很大的难处。为了改善我们的背光板修理，本文对背光板的通用工作原理及常见故障判断作一介绍，对网络维修具有一定的参考价值。本文的目的是想帮助网络提高维修技能，但由于我们对背光板的电路和维修了解得还不多，因此其中的一些观点可能有不准确或描述错误的地方，请大家指出来共同讨论，从而共同提高我们的维修水平，谢谢！二、背光板在液晶电视机中的作用背光板也称Inverter板即逆变器板，它的作用是将一个直流电压转变为多个交流电压，作为液晶屏灯管的工作电压，它的输入、输出连接框图如下图。背光板有三个输入信号，分别是供电电压、开机使能信号、亮度控制信号，其中供电电压由电源板提供，一般为直流24V（个别小屏幕为12V）；开机使能信号ENA即开机控制电平由数字板提供，高电平3V时背光板工作，低电平0V 时背光板不工作；亮度控制信号DIM由数字板提供，它是一个0-3V的模拟直流电压，改变这它可以改变背光板输出交流电压的高低，从而改变灯管亮度。背光板有多个交流输出电压，一般为AC800V，每个交流电压供给一个灯 管。三、背光板工作原理方框图背光板电路由输入接口电路、PWM控制电路、MOS管导通与直流变换电路、LC振荡及高压输出回路、取样反馈电路等几部分组成，其工作原理 方框图：四、背光板各部分电路介绍1、输入接口电路1）供电输入电压输入接口电路中的供电输入电压一路直接加到MOS管导通电路，作
液晶显示器的工作原理 我们很早就知道物质有固态、液态、气态三种型态。液体分子质心的排列虽然不具有任何规律性，但是如果这些分子是长形的(或扁形的)，它们的分子指向就可能有规律性。于是我们就可将液态又细分为许多型态。分子方向没有规律性的液体我们直接称为液体，而分子具有方向性的液体则称之为“液态晶体”，又简称“液晶”。液晶产品其实对我们来说并不陌生，我们常见到的手机、计算器都是属于液晶产品。液晶是在1888年，由奥地利植物学家Reinitzer发现的，是一种介于固体与液体之间，具有规则性分子排列的有机化合物。一般最常用的液晶型态为向列型液晶，分子形状为细长棒形，长宽约1nm～10nm，在不同电流电场作用下，液晶分子会做规则旋转90度排列，产生透光度的差别，如此在电源ON/OFF下产生明暗的区别，依此原理控制每个像素，便可构成所需图像。 1. 被动矩阵式LCD工作原理 TN-LCD、STN-LCD和DSTN-LCD之间的显示原理基本相同，不同之处是液晶分子的扭曲角度有些差别。下面以典型的TN-LCD为例，向大家介绍其结构及工作原理。 在厚度不到1厘米的TN-LCD液晶显示屏面板中，通常是由两片大玻璃基板，内夹着彩色滤光片、配向膜等制成的夹板? 外面再包裹着两片偏光板，它们可决定光通量的最大值与颜色的产生。彩色滤光片是由红、绿、蓝三种颜色构成的滤片，有规律地制作在一块大玻璃基
板上。每一个像素是由三种颜色的单元(或称为子像素)所组成。假如有一块面板的分辨率为1280×1024，则它实际拥有3840×1024个晶体管及子像素。每个子像素的左上角(灰色矩形)为不透光的薄膜晶体管，彩色滤光片能产生RGB三原色。每个夹层都包含电极和配向膜上形成的沟槽，上下夹层中填充了多层液晶分子(液晶空间不到5×10-6m)。在同一层内，液晶分子的位置虽不规则，但长轴取向都是平行于偏光板的。另一方面，在不同层之间，液晶分子的长轴沿偏光板平行平面连续扭转90度。其中，邻接偏光板的两层液晶分子长轴的取向，与所邻接的偏光板的偏振光方向一致。在接近上部夹层的液晶分子按照上部沟槽的方向来排列，而下部夹层的液晶分子按照下部沟槽的方向排列。最后再封装成一个液晶盒，并与驱动IC、控制IC 与印刷电路板相连接。 在正常情况下光线从上向下照射时，通常只有一个角度的光线能够穿透下来，通过上偏光板导入上部夹层的沟槽中，再通过液晶分子扭转排列的通路从下偏光板穿出，形成一个完整的光线穿透途径。而液晶显示器的夹层贴附了两块偏光板，这两块偏光板的排列和透光角度与上下夹层的沟槽排列相同。当液晶层施加某一电压时，由于受到外界电压的影响，液晶会改变它的初始状态，不再按照正常的方式排列，而变成竖立的状态。因此经过液晶的光会被第二层偏光板吸收而整个结构呈现不透光的状态，结果在显示屏上出现黑色。当液晶层不施任何电压时，液晶是在它的初始状态，会把入射光的方向扭转90度，因此让背光源的入射光能够通过整个结构，结果在显示屏上出现白
2 显示扫描原理 各个企业制造的LED显示屏的控制结构有所不同，但是，显示屏的显示扫描电路基本相同。双基色LED显示屏的显示扫描电路如图1所示。在图1中，IC1、IC2是数据锁存器电路74HC595，分别锁存红色、绿色数据，它们的性能是：①串行输入8位并行输出；②数据锁存、数据清除功能；③输出具有比较强的驱动能力。电阻RPB1、RPB2是限流电阻，根据颜色和模块的亮度来选择他们的数值。ML1是双色LED显示模块，共有8行×8列＝64个LED，其中，8个引脚是红色信号输入端，8个引脚是绿色信号输入端，8个引脚是行控制输入端，共有24个引脚。三极管 Q0，Q2，…Q7是行选通、驱动作用。IC3是3－8地址译码电路74HC138，8个选通输出端分别控制相应的行。图中电路是显示屏的原理电路，其数据传送方式是数据传送与行信号异步进行：首先，同时传送8位红、绿颜色数据到电路IC1、IC2并将数据锁存，然后再传送行控制信号点亮一行LED，接下来重复上述操作，只是行信号移至下一行，依次到第八行为止，即是一次完整的扫描过程。 显示扫描电路板的设计要求具有比较低的生产成本，因此，许多企业都设计成双面电路板，这样可以节省约三分之一的电路板成本。在显示模块的相应尺寸范围内，要安放上图中的全部元器件，其对应的双层印刷电路板编制具有较大难度，所以IC1电路特别适合点阵扫描原理的LED显示模块的驱动。显示扫描电路都是采用串行方式传送数据，这样既可以节省电路板的位置，又适合显示屏与计算机之间的数据传送。 3 工作状态分析 显示扫描电路的原理是动态扫描方式，不能静态测量其工作电流，因此，要计算出工作电流，就要分析动态参数。图２是一个LED的工作电路图。电路中Q8是驱动电路，正端接电源，控制端接74HC138的输出，输出端接LED发光二极管Ｄ，与限流电阻连接，电阻接74HC595的数据输出端。LED的点亮方式是：控制74HC138的片选信号无效，为不选通，之后74HC595输出电平，低电平为点亮信号，再选通74HC138，控制输出选通信号，此时，有电流I0从Q8输出，流过D、R1后，进入74HC595的数据输出端。 在图中，V ab是加在LED上的电压，红、绿色高亮度发光二极管的压降均约2～3V，Vbc是加在限流电阻两端上的电压，通过调节限流电阻的数值，就可以改变电路的工作电流I0，当电阻R1＝0时，电路依靠74HC595的输出有源电阻作为限流电阻。 在扫描电路中可以看出，电路结构比较简单，合理地调整各个部分工作参数就能够使电路工作在最佳状态。在选择电路时，还要准确掌握各个公司电路的性能，以及之间的技术参数的差别。不同型号的器件技术参数也有所区别，表1是74H C595的技术参数，表中给出了Texas Instru-ments,ST,Philips公司的74HC595的技术参数。在表中可以看出不同的公司生产的电路略有不同，因此，一块显示屏尽量要使用同一公司的电路器件，以免由于参数的差别影响显示屏的显示效果。 在表1中，Iik为输入尖峰脉冲电流，Iok为输出尖峰脉冲电流，I0为连续输出电流，Vcc为最高供电电压，f max表示在25℃时的最大工作频率（随着负载电容的不同，工作频率也不同），ta为工作温度。表中元件SN74HC595、M74HC595、74HC595对应公司是Texas Instryments，ST，Philips。 4 亮度和颜色的调整 4.1 亮度和颜色的调整 制造大屏幕时，首先要按照亮度指标选择LED或者显示模块，其次是根据选择的产品红、绿、蓝颜色的亮度比来确定哪一种颜色为基准，一般是将亮度比例低的一种作为亮度基准，当基准的一种已经达到最大亮度时，调整另外一种（双色）或两种（全彩）。显示屏幕是双色时，大多数情况下以绿色为基准，调整红色二极管的工作电流。一般是降低工作电流，以平衡颜色黄色为调整标准，这样就要减小整个显示屏幕的亮度。显示屏的颜色调整至最佳平衡状态，则会使屏的亮度降低。如果显示屏幕为了
液晶屏的工作原理 （资料来源：中国联保网） 简单的来说，屏幕能显示的基本原理就是在两块平行板之间填充液晶材料，通过电压来改变液晶材料内部分子的排列状况，以达到遮光和透光的目的来显示深浅不一，错落有致的图象，而且只要在两块平板间再加上三元色的滤光层，就可实现显示彩色图象。 认识了它的结构和原理，了解了它的技术和工艺特点，才能在选购时有的放矢，在应用和维护时更加科学合理。液晶是一种有机复合物，由长棒状的分子构成。在自然状态下，这些棒状分子的长轴大致平行。 LCD第一个特点是必须将液晶灌入两个列有细槽的平面之间才能正常工作。这两个平面上的槽互相垂直(90度相交)，也就是说，若一个平面上的分子南北向排列，则另一平面上的分子东西向排列，而位于两个平面之间的分子被强迫进入一种90度扭转的状态。由于光线顺着分子的排列方向传播，所以光线经过液晶时也被扭转90度。但当液晶上加一个电压时，分子便会重新垂直排列，使光线能直射出去，而不发生任何扭转。 LCD的第二个特点是它依赖极化滤光片和光线本身，自然光线是朝四面八方随机发散的，极化滤光片实际是一系列越来越细的平行线。这些线形成一张网，阻断不与这些线平行的所有光线，极化滤光片的线正好与第一个垂直，所以能完全阻断那些已经极化的光线。 只有两个滤光片的线完全平行，或者光线本身已扭转到与第二个极化滤光片相匹配，光线才得以穿透。一方面，LCD正是由这样两个相互垂直的极化滤光片构成，所以在正常情况下应该阻断所有试图穿透的光线。但是，由于两个滤光片之间充满了扭曲液晶，所以在光线穿出第一个滤光片后，会被液晶分子扭转90度，最后从第二个滤光片中穿出。另一方面，若为液晶加一个电压，分子又会重新排列并完全平行，使光线不再扭转，所以正好被第二个滤光片挡住。总之，加电将光线阻断，不加电则使光线射出。当然，也可以改变LCD 中的液晶排列，使光线在加电时射出，而不加电时被阻断。但由于液晶屏幕几乎总是亮着的，所以只有“加电将光线阻断”的方案才能达到最省电的目的。 主动矩阵式液晶屏 TFT-LCD液晶显示器的结构与TN-LCD液晶显示器基本相同，只不过将TN- LCD上夹层的电极改为FET晶体管，而下夹层改为共通电极。 TFT-LCD液晶显示器的工作原理与TN-LCD却有许多不同之处。TFT- LCD液晶显示器的显像原理是采用“背透式”照射方式。当光源照射时，先通过下偏光板向上透出，借助液晶分子来传导光线。由于上下夹层的电极改成FET电极和共通电极，在FE T电极导通时，液晶分子的排列状态同样会发生改变，也通过遮光和透光来达到显示的目
液晶显示屏背光驱动集成电路工作原理
对“剖析液晶屏逻辑板TFT偏压电路”壹文的壹点见法（此文为技术探讨） 于国内某知名刊物2010年12月份期刊见到壹篇关于介绍液晶屏逻辑板TFT偏压电路的文章，文章的标题是：“剖析液晶屏逻辑板TFT偏压电路”这是壹篇选题极好的文章、目前液晶电视出现的极大部分屏幕故障例如：图像花屏、彩色失真、灰度失真、对比度不良、亮度暗淡、图像灰暗等等故障均和此电路有关，维修人员于维修此类故障时往往的面对液晶屏图像束手无策，而介绍此电路、无疑对类似故障的分析提供了极大的帮助，目前于壹般的期刊书籍介绍分析此电路的文章极少。 什么是TFT屏偏压电路？现代的液晶电视均是采用TFT屏作为图像终端显示屏，由于我们当下的电视信号（包括各种视频信号）是专门为CRT显示而设计的，液晶屏和CRT的显示成像方式完全不同，液晶屏要显示专门为CRT而设计的电视信号，就必须对信号的结构、像素排列顺序、时间关系进行转换，以便液晶屏能正确显示。 图像信号的转换，这是壹个极其复杂、精确的过程；先对信号进行存储，然后根据信号的标准及液晶屏的各项参数进行分析计算，根据计算的结果于按规定从存储器中读取预存的像素信号，且按照计算的要求重新组合排列读取的像素信号，成为液晶屏显示适应的信号。这个过程把信号的时间过程、排列顺序均进行了重新的编排，且且要产生控制各个电路工作的辅助信号。重新编排的像素信号于辅助信号的协调下，施加于液晶屏正确的重现图像。
每壹个液晶屏均必须有壹个这样的转换电路，这个电路就是我们常说的“时序控制电路”或“T-CON（提康）电路”，也有称为“逻辑板电路”的。这个电路包括液晶屏周边的“行、列驱动电路”构成了壹个液晶屏的驱动系统。也是壹个独立的整体。这个独立的整体是由时序电路、存储电路、移位寄存器、锁存电路、D/A变换电路、译码电路、伽马（Gamma）电路（灰阶电压）等组成，这些电路的正常工作也需要各种不同的工作电压，且且仍要有壹定的上电时序关系，不同的屏，不同的供电电压。为了保证此电路正常工作，壹般对这个独立的驱动系统单独的设计了壹个独立的开关电源供电（这个向液晶屏驱动系统供电的开关电源壹般就称为：TFT偏压电路）；由整机的主开关电源提供壹个5V或12V电压，给这个开关电源供电，且由CPU控制这个开关电源工作；产生这个独立的驱动系统电路提供所需的各种电压，就好像我们的电视机是壹个独立的系统他有壹个单独的开关电源，DVD机是壹个独立的系统他也有壹个单独的开关电源壹样。是非常重要也是故障率极高的部分（开关电源均是故障率最高的部分，要重点考虑）。图1所示是液晶屏驱动系统框图。从图中能够见出，其中的“TFT偏压供电开关电源”就是这个独立系统电路的供电电源它产生这个驱动系统电路需要的各种电压，有VDD、VDA、VGL和VGH电压供各电路用。 图1 这个独立的液晶屏驱动电路的供电系统；主要产生4个液晶屏驱
液晶显示器电源工作原理及维修 详细介绍液晶显示器电源的作用、工作原理、维修及代换， 一、电源的作用 1、电源的基本知识 液晶电源的作用是为整机提供能量，常见的电源适配器外观如图所示 它的输入是220V交流电，输出为12V、4A直流电。电源适配器的内部电路结构如图所示
2、液晶电源的常见存在形式 常见的液晶电源有内置式和外置式两种。内置式电源一般是和高压板做在一起，形成二合一电源板，驱动板需要的各路电压均有电源板产生。外置式电源也就是通常所说的电源适配器，它一般是220V交流电输入，12V直流电输出，驱动板需要的其他电原在驱动板上进行变换。 二、电源的工作原理 由于LCD采用低电压工作，而一般市电提供提是110V或220V的交流电压，因此显示器需要配备电源。电源的作用是将市电的220V交流电压转变成12V或其它低压直流电，以向液晶显示器供电。 LCD显示器中的电源部分均采用开关电源。由于开关电源具有体积小、重量轻、变换效率高等优点，因此被广泛应用于各种电子产品中，特别是脉宽调制（PWM）型的开关电源。PW M型开关电源的特点是固定开关频率、通过改变脉冲宽度的占空比来调节电压。 PWM开关电源的基本工作原理是：交流电220V输入电源经整流滤波是路变成300V直流电压，再由开关功率管控制和高频变压器降压，得到高频矩形波电压，经整流滤波后获得显示器所需要的各种直流输出电压。脉宽调制器是这类开关电源的核心，它能产生频率固定具脉冲宽度可调的驱动信号，控制开关功率管的导通与截止的占空比，用来调节输出电压的高低，从而达到稳压的目的。 以下将要介绍的电源适配器就是此类开关电源，我们以采用UC3842脉宽调制集成控制器的电源为例讲解相关电路。 1、UC3842的性能特点 （1）它属于电流型单端PWM调制器，具有管脚数量少，外围是路简单、安装调试方便、性能优良、价格低廉等优点。而且通过高频变压器与电网隔离，适合构成无工频变压器的20-50W小功率开关电源。 （2）最高开关频率为500KHZ，频率稳定度高达0.2%。电源效率高，输出电流大，能直接驱动双极型功率晶体管或VMOS管、DMOS管、TMOS管工作。 （3）内部有高稳定的基准电压源，档准值为5V，允许有+0.1%的偏差，温度系数为
板子的解读 a、有电气接口，即插即用，适用于17mm双管IGBT模块 b、基于SCALE-2芯片组双通道驱动器 命名规则： 工作框图
MOD（模式选择） MOD输入，可以选择工作模式 直接模式 如果MOD输入没有连接（悬空），或连接到VCC，选择直接模式，死区时间由控制器设定。该模式下，两个通道之间没有相互依赖关系。输入INA直接影响通道1，输入INB 直接影响通道2。在输入（INA或INB）的高电位，总是导致相应IGBT的导通。每个IGBT 接收各自的驱动信号。 半桥模式 如果MOD输入是低电位（连接到GND），就选择了半桥模式。死区时间由驱动器内部设定，该模式下死区时间Td为3us。输入INA和INB具有以下功能：当INB作为使能输入时，INA是驱动信号输入。 当输入INB是低电位，两个通道都闭锁。如果INB电位变高，两个通道都使能，而且跟随输入INA的信号。在INA由低变高时，通道2立即关断，1个死区时间后，通道1导通。 只有在控制电路产生死区时间的情况下，才能选择该模式，死区时间由电阻设定。 典型值和经验公式： Rm(kΩ)=33*Td(us)+56.4 范围：0.5us 它们安全的识别整个逻辑电位3.3V-15V范围内的信号。它们具有内置的4.7k下拉电阻，及施密特触发特性（见给定IGBT的专用参数表/3/）。INA或INB的输入信号任意处于临界值时，可以触发1个输入跃变。 跳变电平设置： SCALE-2输入信号的跳变电平比较低，可以在输入侧配置电阻分压网络，相当于提升了输入侧的跳变门槛，因此更难响应噪声。 SCALE-2驱动器的信号传输延迟极短，通常小于90ns。其中包括35ns的窄脉冲抑制时间。这样可以避免可能存在的EMI问题导致的门极误触发。不建议直接将RC网络应用于INA或INB，因为传输延迟的抖动会显著升高。建议使用施密特触发器以避免这种缺点。 注意，如果同时使用直接并联与窄脉冲抑制，建议在施密特触发器后将驱动器的输入INA/INB并联起来。建议在直接并联应用中不要为每个驱动核单独使用施密特触发器，因为施密特触发器的延迟时间的误差可能会较高，导致IGBT换流时动态均流不理想。 典型情况下，当INA/INB升高到大约2.6V的阈值电压时，所有SCALE-2驱动核将会开启相应的通道。而关断阈值电压大约为1.3V。因此，回差为1.3V。在有些噪声干扰很严重的应用中，升高输入阈值电压有助于避免错误的开关行为。为此，按照图13在尽可能靠近驱动核的位置放置分压电阻R2和R3。确保分压电阻R2和R3与驱动器之间的距离尽可能小对于避免在PCB上引起干扰至关重要。 在开通瞬间，假设R2=3.3k?，R3=1k?，INA=+15V。在没有R2和R3的情况下，INA 达到2.6V后驱动器立即导通。分压网络可将开通阈值电压升高至大约11.2V，关断阈值电压则提升至大约5.6V。在此例中，INA和INB信号的驱动器在IGBT导通状态下必须持续提供3.5mA（串联电路上为4.3K，15V时所消耗）的电流。 SO1，SO2（状态输出） 输出SOx是集电极开路三极管。没有检测到故障条件，输出是高阻。开路时，内部500uA 电流源提升SOx输出到大约4V的电压。在通道“x”检测到故障条件时，相应的状态输出SOx变低电位（连接到GND）。 大屏幕液晶显示屏背光灯及高压驱动电路原理及电路分析（一） （目前液晶电视的销量和社会保有量非常大，液晶电视的维修资料奇缺，而液晶电视的背光灯高压驱动电路又是液晶电视中极易发生故障的部位，它类似于CRT电视的行扫描电路，是高压大电流电路，其故障率不低于CRT电视的行扫描电路。目前对于该部分的原理电路分析维修的资料很少，该文对于背光灯管及驱动电路的特性、构造、组成、要求、电路原理分析比较详尽，以帮助维修人员更加深刻的理解液晶电视背光灯驱动电路，为下一步维修打好基础） 液晶电视的显示屏是属于被动发光型的显示器件，液晶屏自身不发光，它需要借助背光灯来实现屏的发光，即背光灯管发出光线通过液晶屏透射出来，利用液晶的分子在电场作用下控制通过的光线（对光进行调制）以形成图像，所以一块液晶屏工作成像必须配上背光源才能成为一个完整的显示屏，要显示色彩丰富的优质图像，要求背光灯的光谱范围要宽，接近日光色以便最大限度的展现自然界的各种色彩。目前的液晶屏背光灯，一般采用的是光谱范围较好的冷阴极荧光灯（cold cathode fluorescent lamp；CCFL）作为背光光源。 大屏幕的液晶电视要保证有足够的亮度、对比度和整个屏幕亮度的均匀性，均采用多灯管系统，32寸屏一般采用16只灯管，47寸屏一般采用24只灯管。耗电量每只灯管约为为8W计算，一台32寸屏的液晶电视背光灯耗电量达到130W,一台47寸的液晶电视背光灯的耗电量达到近200W（加上其它电路耗电，一台32寸屏的液晶电视耗电量在200W左右） 冷阴极荧光灯的构造和工作原理 冷阴极荧光灯CCFL是气体放电发光器件，其构造类似常用的日光灯，不同的是采用镍﹑钽和锆等金属做成的无需加热即可发射电子的电极——冷阴极来代替钨丝等热阴极，灯管内充有低气压汞气，在强电场的作用下，冷阴极发射电子使灯管内汞原子激发和电离，产生灯管电流并辐射出253.7nm紫外线，紫外线再激发管壁上的荧光粉涂层而发光，图1。 冷阴极荧光灯的特性 冷阴极荧光灯是一个高非线性负载，它的触发（启动）电压一般是三倍于工作（维持）电压，（电压值的大小和灯管的长度和直径有关）冷阴极荧光灯在开始启动时，当电压还没有达到触发值（1200～1600V）时，灯管呈正电阻（数兆欧），一旦达到触发值，灯管内部产生电离放电产生电流，此时电流增加，灯管两端电压下降呈负阻特性 图2，所以冷阴极荧光灯触发点亮后，在电路上必须有限流装置，把灯管工作电流限制在一个额定值上，否则会因为电流过大烧毁灯管，电流过小点亮又难以维持。 液晶显示器工作原理 液晶显示器工作原理 现在市场上的液晶显示器都采用了TFT液晶面板，这种液晶面板的是目前最先进的液晶显示器技术，从结构上看，液晶屏由两片线性偏光器和一层液晶所构成。其中，两片线性偏光器分别位于液晶显示器的内外层，每片只允许透过一个方向的光线，它们放置的方向成90度交叉（水平、垂直），也就是说，如果光线保持一个方向射入，必定只能通过某一片线性偏光器，而无法透过另一片，默认状态下，两片线性偏光器间会维持一定的电压差，滤光片上的薄膜晶体管就会变成一个个的小开关，液晶分子排列方向发生变化，不对射入的光线产生任何影响，液晶显示屏会保持黑色。一旦取消线性偏光器间的电压差，液晶分子会保持其初始状态，将射入光线扭转90度，顺利透过第二片线性偏光器，液晶屏幕就亮起来了。当然这是一个很简单的原理模型，真正的液晶显示器内还有更复杂的电路结构。 红绿蓝三原色大家都知道，当这三种颜色同时混合时就会产生白色，这当然实在三原色强度一样的情况下才能够显示器纯正的白色，这样，从图中我们可以看见液晶面板的每一个像素中都有三种原色，这三种原色如果强度不同变化就可以产生不同的混色效果，这样全屏就有1024×768这样的像素，所以真实分辨率就是1024×768。低端的液晶显示板,各个基色只能表现6位色,即2的6次方=64种颜色.可以很简单的得出,每个独立像素可以表现的最大颜色数是64×64×64=262144种颜色,高端液晶显示板利用FRC技术使得每个基色则可以表现8位色,即2的8次方=256种颜色,则像素能表现的最大颜色数为 256×256×256=16777216种颜色.这种显示板显示的画面色彩更丰富,层次感也好.现在基本上显示器都拥有FRC技术，可以显示器16777216种颜色 什么是TFT-LCD 其中彩色LCD又分为STN和TFT两种屏,其中TFT-LCD是英文Thin Film T ransistor-Liquid Crystal Display的缩写,即薄膜晶体管液晶显示器,也就是大家常说的真彩液晶显示屏,显示效果较好;而DSTN-LCD,即双扫瞄液晶显示器,则是STN-LCD的一种显示 液晶是一种介于液体和固体之间的特殊物质，它具有液体的流态性质和固体的光学性质。当液晶受到电压的影响时，就会改变它的物理性质而发生形变，此时通过它的光的折射角度就会发生变化，而产生色彩。 液晶屏幕后面有一个背光，这个光源先穿过第一层偏光板，再来到液晶体上，而当光线透过液晶体时，就会产生光线的色泽改变，从液晶体射出来的光线，还得必须经过一块彩色滤光片以及第二块偏光板。由于两块偏光板的偏振方向成90度，再加上电压的变化和一些其它的装置，液晶显示器就能显示我们想要的颜色了。 液晶显示有主动式和被动式两种，其实这两种的成像原理大同小异，只是背光源和偏光板的设计和方向有所不同。主动式液晶显示器又使用了fet场效晶体管以及共通电极，这样可以让液晶体在下一次的电压改变前一直保持电位状态。这样主动式液晶显示器就不会产生在被动式液晶显示器中常见的鬼影、或是画面延迟的残像等。现在最流行的主动式液晶屏幕是tft(thin film transistor薄膜晶体管)，被动式液晶屏幕有stn(super tn超扭曲向列lcd)和dstn(double 高压板电路基本工作原理 高压板电路是一种DC/AC(直流/交流)变换器，它的工作过程就是开关 电源工作的逆变过程。开关电源是将市电电网的交流电压转变为稳定的12V直 流电压，而高压板电路正好相反，将开关电源输出的12V直流电压转变为高频(40～80kHz)的高压(600～800V)交流电。高压板电路种类较多，下面以图所示 电路框图，介绍高压板电路的基本工作原理。 图高压板电路框图从图中可以看出，该高压板电路主要由驱动电路(振荡电路、调制电路)、直流变换电路、Royer结构的驱动电路、保护检测电路、谐振电容、输出电流取样、CCFL等组成。在实际的高压板中，常将振荡器、 调制器、保护电路集成在一起，组成一块小型集成电路，一般称为PWM控制IC。该高压板的驱动电路采用Royer结构形式。Royer结构的驱动电路也 称为自激式推挽多谐振荡器，主要由功率输出管及升压变压器等组成，由美国 人罗耶(G.H.Royer)在1955年首先发明和设计。它与PWM控制IC(如 TL1451、BA9741、BIT3101、BIT3102等)配合使用，即可组成一个具有亮度调整和保护功能的高压板电路。图中的ON/OFF为振荡器启动/停止控制信号输入端，该控制信号来自驱动板(主板)微控制器(MCU)。当液晶显示器由待机 状态转为正常工作状态后，MCU向振荡器送出启动工作信号(高/低电平变化信号)，振荡器接收到信号后开始工作，产生频率40～80kHz的振荡信号送入调 制器，在调制器内部与MCU送来的PWM亮度调整信号进行调制后，输出PWM激励脉冲信号，送往直流变换电路，使直流变换电路产生可控的直流电压，为Royer结构的驱动电路功率管供电。功率管及外围电容C1和变压器绕 组L1(相当于电感)组成自激振荡电路，产生的振荡信号经功率放大和升压变压 器升压耦合，输出高频交流高压，点亮背光灯管。为了保护灯管，需要设 TFT-LCD液晶显示器的驱动原理 LCD显示器在近年逐渐加快了替代CRT显示器的步伐，你打算购买一台LCD吗？你了解LCD吗？液晶显示器和传统的CRT显示器，在其发光的技术原理上有什么不同？传统的CRT 显示器主要是依靠显象管内的电子枪发射的电子束射击显示屏内侧的荧光粉来发光，在显示器内部人造磁场的有意干扰下，电子束会发生一定角度的偏转，扫描目标单元格的荧光粉而显示不同的色彩。而TFT-LCD却是采用“背光（backlight）”原理，使用灯管作为背光光源，通过辅助光学模组和液晶层对光线的控制来达到较为理想的显示效果。 液晶是一种规则性排列的有机化合物，它是一种介于固体和液体之间的物质，目前一般采用的是分子排列最适合用于制造液晶显示器的nematic细柱型液晶。液晶本身并不能构发光，它主要是通过因为电压的更改产生电场而使液晶分子排列产生变化来显示图像。 液晶面板主要是由两块无钠玻璃夹着一个由偏光板、液晶层和彩色滤光片构成的夹层所组成。偏光板、彩色滤光片决定了有多少光可以通过以及生成何种颜色的光线。液晶被灌在两个制作精良的平面之间构成液晶层，这两个平面上列有许多沟槽，单独平面上的沟槽都是平行的，但是这两个平行的平面上的沟槽却是互相垂直的。简单的说就是后面的平面上的沟槽是纵向 排列的话，那么前面的平面就是横向排列的。位于两个平面间液晶分子的排列会形成一个Z轴向90度的逐渐扭曲状态。背光光源即灯管发出的光线通过液晶显示屏背面的背光板和反光膜，产生均匀的背光光线，这些光线通过后层会被液晶进行Z 轴向的扭曲，从而能够通过前层平面。如果给液晶层加电压将会产生一个电场，液晶分子就会重新排列，光线无法扭转从而不能通过前层平面，以此来阻断光线。 LCD由两块玻璃板构成，厚约1mm，其间由包含有液晶(LC)材料的5μm均匀间隔隔开。因为液晶材料本身并不发光，所以在显示屏两边都设有作为光源的灯管，而在液晶显示屏背面有一块背光板（或称匀光板）和反光膜，背光板是由荧光物质组成的可以发射光线，其作用主要是提供均匀的背景光源。背光板发出的光线在穿过第一层偏振过滤层之后进入包含成千上万水晶液滴的液晶层。液晶层中的水晶液滴都被包含在细小的单元格结构中，一个或多个单元格构成屏幕上的一个像素。在玻璃板与液晶材料之间是透明的电极，电极分为行和列，在行与列的交叉点上，通过改变电压而改变液晶的旋光状态，液晶材料的作用类似于一个个小的光阀。在液晶材料周边是控制电路部分和驱动电路部分。当LCD中的电极产生电场时，液晶分子就会产生扭曲，从而将穿越其中的光线进行有规则的折射，然后经过第二层过滤层的过滤在屏幕上显示出来。 液晶显示器的缺点在于亮度、画面均匀度、可视角度和反应 LCD 液晶显示屏工作原理 一、工作原理和概念术语 1、液晶显示屏的工作原理 液晶（Liquid Crystal ）：是一种介于固态和液态之间的具有规则性分子排列，及晶体的光学各向异性的有机化合物，液晶在受热到一定温度的时候会呈现透明状的液体状态，而冷却则会出现结晶颗粒的混浊固体状态，因为物理上具有液体与晶体的特性，故称之为“液晶”。 液晶显示器LCD （Liquid Crystal Display ）：是新型平板显示器件。显示器中的液晶体并不发光，而是控制外部光的通过量。当外部光线通过液晶分子时，液晶分子的排列扭曲状态不同，使光线通过的多少就不同，实现了亮暗变化，可重现图像。液晶分子扭曲的大小由加在液晶分子两边的电压差的大小决定。因而可以实现电到光的转换。即用电压的高低控制光的通过量，从而把电信号转换成光像。 （1）、液晶分子的电－光特性（如图2-1所示） （2）、液晶的电光控制特性（如图2-2所示） (a) （光 光控制电压010 9050%液晶显示器的电光特性（常暗模式） 101009050%b ）液晶显示器的电光特性（常亮模式） 液晶显示器的电光控制特性 图中Uth —阈值电压（临界电压）；Usat —饱和电压 透过率透过率控制电压 图2-1液晶的电－光特性图 图2-2 旋光性 （3）、 液晶分子排列状态的改变可实现对光的控制 液晶分子在偏光板间排列成多层，在不同层间， 液晶分子的长轴沿偏光板平行平面连续扭转90°，与偏光板的偏振光方向一致的偏振光，垂直射向无外加电场的液晶分子时，入射光将因其偏振方向随液晶分子轴的扭曲而旋转射出。故称为扭曲向列型液晶显示器。 当给液晶层施以某一电压差时，液晶分子会改变它的初始排列状态而不扭转，不改变光的极化方向，因此经过液晶的光会被第二层偏光片吸收而整个结构呈现不透光的状态。 2、概念和术语 （1）、光学的各向异性 液晶的特有性质，改变液晶两端电压，可改变液晶某一方向折射出的光的大小 （2）、偏振片（器） 只能在特定方向上透过光线的器件 （3）、像素、子像素、节距、分辨率(如图2-3所示) （4）、视角 当背光源的入射光通过偏极片、液晶后，输出光便具备了特定的方向特性，假如从一个非常斜的角度观看一个全白的画面，我们可能会看到黑色或是色彩失真。这个效应在某些场合有用，但在大部分的应用上是我们不希望要的。制造商们已经花了很多时间来试图改善液晶显示器的视角特性，有数种广视角技术被提出：IPS(IN-PLANE -SWITCHING 、MVA(MULTI-DOMAIN VERTICAL ALIGNMENT)、TN+FILM 。 这些技术都能把液晶显示器的视角增加到160度，甚至更多，就如同CRT 屏幕的视角特性一样。最大视角的定义是对比值至少能达到10:1的视角(通常有四个方向，上/下/左/右)，如图2-4。 平板显示器的象素结构 绿、蓝三个组成一个像1024 列） 图2-3 平板显示器的像素结构 水平视角 显示器件的视角 图2-4 显示器件的视角 液晶显示器高压板电路基本工作原理2010-06-11 10:21 高压板电路是一种DC/AC(直流/交流)变换器，它的工作过程就是开关电源工作的逆变过程。开关电源是将市电电网的交流电压转变为稳定的12V直流电压，而高压板电路正好相反，将开关电源输出的12V直流电压转变为高频(40～80kHz)的高压(600～800V)交流电。 电路主要由驱动电路(振荡电路、调制电路)、直流变换电路、Royer结构的驱动电路、保护检测电路、谐振电容、输出电流取样、CCFL等组成。在实际的高压板中，常将振荡器、调制器、保护电路集成在一起，组成一块小型集成电路，一般称为PWM控制IC。 驱动电路采用Royer结构形式。Royer结构的驱动电路也称为自激式推挽多谐振荡器，主要由功率输出管及升压变压器等组成， 、 组成一个具有亮度调整和保护功能的高压板电路。 图中的ON/OFF为振荡器启动/停止控制信号输入端，该控制信号来自驱动板(主板)微控制器(MCU)。当液晶显示器由待机状态转为正常工作状态后，MCU向振荡器送出启动工作信号(高/低电平变化信号)，振荡器接收到信号后开始工作，产生频率40～80kHz的振荡信号送入调制器，在调制器内部与PWM激励脉冲信号，送往直流变换电路，使直流变 Royer L1(相当于电感)组成自激振荡电路，产生的振荡信号经功率放大和升压变压器升压耦合，输出高频交流高压，点亮背光灯管。 为了保护灯管，需要设置过电流和过电压保护电路。过电流保护检测信号从串联在背光灯管上的取样电阻R上取得，输送到驱动控制IC IC。当输出电压及背光灯管工作电流出现异常时，驱动控制IC控制调制器停止输出，从而起到保护的作用。 调节亮度时，亮度控制信号加到驱动控制IC，通过改变驱动控制IC输出的PWM脉冲的占空比，进而改变直流变换器输出的直流电压大小，也就改变了加在驱动输出管上的电压大小，即改变了自激振荡的振荡幅度，从而使升压变压器输出的信号幅度、CCFL两端的电压幅度发生变化，达到调节亮度的目的。 该电路只能驱动一只背光灯管。由于背光灯管不能并联或串联应用，所以，若需要驱动多只背光灯管，必须由相应的多个升压变压器输出电路及相适配的激励电路来驱动。 书山有路勤为径；学海无涯苦作舟 LCD液晶显示技术 在显示器技术正在向高清晰、低电磁辐射、低供耗和小体积等方向 发展的今天。虽然，CRT（阴极射线管）显示器的生产技术越来越成熟， 画面的显示质量也越来越好，但它的体积和辐射问题仍然是由其本身的物 理特性所不可避免的。因此，LCD显示器就以其体积小，重量轻，无辐射，等特点加快了替代传统CRT显示器步伐，更被很多人誉为CRT的终结者。下面我们就来谈谈LCD显示器的工作原理。 液晶显示器中最主要的物质就是液晶，它是一种规则性排列的有机 化合物，是一种介于固体和液体之间的物质，目前一般采用的是分子排列 最适合用于制造液晶显示器的nematic细柱型液晶。液晶的物理特性是： 当通电时导通，分子排列变的有秩序，使光线容易通过；不通电时分子排 列混乱，阻止光线通过。让液晶分子如闸门般地阻隔或让光线穿透。大多 数液晶都属于有机复合物质，由长棒状的分子构成。在自然状态下，这些 棒状分子的长轴大致平行。将液晶倒入一个经精良加工的开槽平面，液晶 分子会顺着槽排列，所以假如那些槽非常平行，则各分子也会是完全平行的。从技术上简单地说，液晶面板包含了两片相当精致的无钠玻璃素材， 称为Substrates，中间夹着一层液晶。当光束通过这层液晶时，液晶本身 会排排站立或扭转呈不规则状，因而阻隔或使光束顺利通过。 从液晶显示器的结构来看，无论是笔记本电脑还是桌面系统，采用 的LCD显示屏都是由不同部分组成的分层结构。LCD由两块玻璃板构成，厚约1mm，其间由包含有液晶材料的5μm均匀间隔隔开。因为液晶材料本身并不发光，所以在显示屏两边都设有作为光源的灯管，而在液晶显示屏 背面有一块背光板（或称匀光板）和反光膜，背光板是由荧光物质组成的 专注下一代成长，为了孩子大屏幕液晶显示屏背光灯及高压驱动电路原理与维修(一
