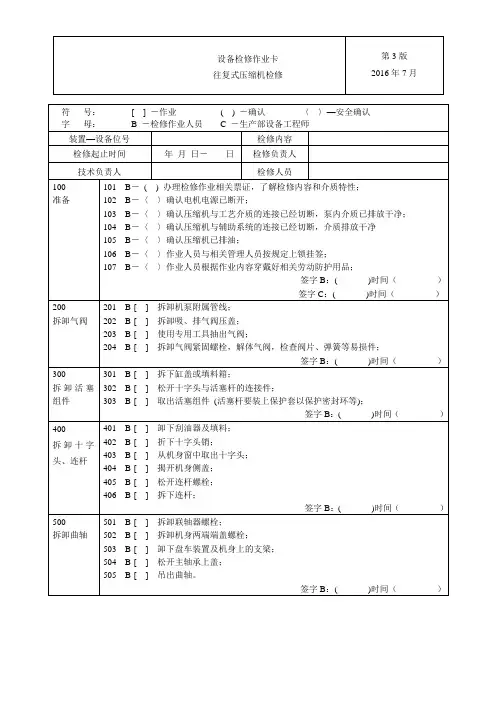

注：1、本检修作业卡，适用于常规检修时使用。
2、检修作业时，必须逐项认真填写、确认和签字；要做好规范化作业，由检修负责人负责。
3、检修过程中的质量控制，由检修技术负责人承担。
4、具有较高风险或较复杂作业时，必须进行风险评价、编制检修方案。
5、局部检修时，无需进行的步骤可划“—”杠去；进行的步骤必须划“√”确认，并签字。
6、本检修作业卡检修完后，不得丢弃或遗失，须与检修记录一起存档。
往复式压缩机操作规程 一、启动前的准备和检查 （一）启动前应具备的条件 1、系统流程导通，工艺系统管网流程无误。 2、空负荷试运合格，运转中发现的问题已处理完毕。 3、循环冷却水投用正常，各冷却部位走水畅通，回水排空阀将空气排尽，压力、温度正常(保证压力～(G)，温度≤32℃)，无泄漏。 4、电机已送电。 5、压缩机气量调节系统调试正常。 6、润滑油更换完毕，分析合格。电机轴承箱加油正常，分析合格。 7、压缩机上所有仪表，报警、联锁再一次检查确认，调试完好具备投用条件。 8、安全消防设施齐全、完好，所有安全阀已定压，并投用。 9、环保设施已具备投用条件。 10、操作人员经严格考核已取得上岗证，电修、仪表、钳工已到位。 11、所有仪表安装完毕经检验合格。 （二）压缩机开车前的准备工作 1、清理厂房、现场，保持环境清洁，无影响操作人员工作的因素。 2、全面检查压缩机气体管路及管路上所有阀门均灵活好用，并确认关闭压缩机进出口阀、出口放空阀、去火炬放空阀、高点放空阀、入口阀、各排污总管上各支管阀、管路上高点放空阀、低点排凝阀，全开回路阀。确认安全阀的根部阀打开。 3、全面检查压缩机循环冷却水系统及管路上所有阀门均灵活好用，并依次全开油冷器，粗过滤器和精过滤器进、出口油阀，关闭其它油路阀。确认油箱液位和电机轴承座油位在2／3以上，取样分析样品合格，打开润滑油管路上所有压力表根部阀。 4、开压缩机用工器具及操作记录已准备齐全，操作人员已熟悉开停车操作程序、注意事项及事故处理预案，进入岗位待命。 二、启动
1、检查 （1）查看记录，确定压缩机备用，电气设备绝缘合格。通知机电仪相关人员到现场。 （2）检查并全开循环冷却水的总进、回水阀，并检查各冷却水回水是否畅通无阻。 （3）投用氮气密封。 （4）启动油泵(若是冬季开车，油箱油温低于15℃，先启动油箱电加热器，待油温＞15℃，再启动油泵)，调整进油总管压力＞(G)，观察压缩机中体内十字头滑道是否有油。 （5）启动盘车电机，盘车数圈，检查压缩机运动机构是否有卡涩等异常现象。（6）关闭进出口阀，开启回路阀、放空阀，检查确认压缩机处于空负荷状态。（7）将盘车电机油泵停下，将手柄调到开车处，触摸屏调到运行位置。 （8）联系电气压缩机送电。 （9）检查电机启动控制设备及自控仪表。 2、压缩机的启动 （1）压缩机进料 A 、做好准备工作后，证明机器正常无误时，压缩机吸入罐需排水，并确保排尽，即可启动，启动电机在无负荷下运转5分钟，证明其完全正常，方可升压。 B 、现场开压缩机吸入罐出口阀的前后切断阀、主控关放空阀、缓慢开启吸入罐出口阀，将介质引至压缩机进口阀前，缓慢开压机进口阀，对压缩机进行均压。 C 、缓慢关闭回路阀，逐渐升高压力，至出口压力接近额定的工作压力时打开出口阀门，使机器进入正常运转。注意压缩机出口不要超压。 D 、压缩机运转期间应做好操作记录。压缩机进口吸入罐需排水，确保基本无液位，如有大量的水马上报告班长及值班干部。 E 、按正常状态下操作，按规定进行巡回检查，如发现异常，请及时报告，特殊情况下必须紧急停机。 三、运行期间监护 1、检查测量仪表。 压缩机装置的正确运行要通过下面列出的监视数据来检查。在头 3 个月运行期
制冷压缩机不工作原因及维修方法 06/09 发布者：百福马 制冷压缩机不工作也是制冷系统中故障的一大问题，那么压缩机不工作怎么处理。压缩机一般分为空调压缩机和冰箱压缩机。 下面分别介绍这两种压缩机不工作的理由供大家参考。 冰箱压缩机不工作原理： 首先是电源电压不正常，修复电源，使电压稳定在220V。 第二：温度控制器故障 把温控器旋钮调到强冷位置，用万用表测量温控器的两接线端子，阻值应为“0”。 1。故障原因如有阻值或阻值无穷大时，为温控器触点接触不良，触点烧坏或其他零部件损坏。 2.排除方法检修温控器触点或更换温度控制器。 第三：化霜定时器故障 1。故障原因：化霜定时器触点烧毁，触点在除霜位置，化霜定时器电机烧坏，机械传动部分失灵。 2.排除方法修理化霜定时器触点、齿轮，更换定时器电机。如化霜定时器触点在除霜位时，用平头螺丝刀转动定时器凸轮转轴应接通压缩机。如仍不能接通时，说明定时器传动部分失灵或电气回路有故障，应近一步检查修理。 第四：启动继电器故障 1.故障原因重锤式启动继电器触点烧坏;PTG式启动继电器阻值是否正常(25度时应为十几欧至二十几欧)，如阻值小于5欧姆或大于50欧姆为PTG启动继电器损坏。 2.排除方法修理重锤式启动继电器触点，更换PTC式启动继电器。 第五：热保护继电器故障 1.故障原因热保护继电器双金属片变形，电热丝烧断。 2.排除方法修理或更换热保护继电器。 第六：压缩机电机故障
1.故障原因压缩机出现机械部件卡阻或电机本身质量差，造成绕组烧坏。 2.排除方法修理压缩机电机或更换压缩机。 二；空调压缩机工作原因分析：电压太底;制冷温控放置在高温处;温度控制器失灵;压缩机电路故障;压缩机电机烧坏;压缩机启动器烧坏;过载保护故障。 压缩机处理方法：先检查压缩机电源线，如有正常电压220V，则可能是过载保护、压缩机电容坏或着压缩机烧坏。没有这些故障后，检测外机运行压力，如外机电流只有 0.1--0.3A，而且压缩机感觉很烫，冷却一会儿后又可启动，那么就是过载保护器起作用，应检查： 安装位置是否影响了冷凝器的空气流通。前面空间距离至少60厘米，后面至少要有10厘米。 室外冷凝器是否太脏。如过太脏灰尘油污过多，会导致换热效果差，致使压力偏高。保护器断开保护。 电压是否正常，电压低时压缩机不能启动，电流大导致保护器断开保护。 查看高、低压阀门是否全部打开。 要是维修过的空调.看是否换过过载保护，要是换过，查看型号是否正确。 易迅制冷主要经营谷轮压缩机、布里斯托压缩机、泰康压缩机、美优乐压缩机、百福马压缩机、大金压缩机、空调压缩机、冷冻压缩机、制冷压缩机等世界知名品牌压缩机 美优乐压缩机常见故障和维修法 06/02 发布者：美优乐 压缩机不能起动故障原因和维修法 检查并修理。1电气线故障。 高压断电器断开，2压差继电器断开。将压差继电器复位按钮揿下等待压力变化能将接点闭合或重新调整断开压力。 压缩机的排气温度高故障原因和维修法 调节膨胀阀。1吸入气体太热。
压缩机常见故障及维修方法 2007年05月29日星期二19:25 压缩机是空调器制冷系统最重要的部件，由于压缩机不同于冷凝器、蒸发器之类的非运动部件，在系统工作中要高速运转，又是一种机电一体化的高精度装置，所以在实际使用中经常会发生故障。 故障现象： 1、绕组短路、断路和绕组碰机壳接地：这类故障都是由压缩机的电机部分引起的，其故障现象断路时为电源 正常，压缩机不工作；短路和碰壳时通电后保护器动作，或烧保险丝；要注意的是如果绕组匝间轻微短路时，压缩机还是能够工作的，但工作电流很大，压缩机的温度很高，过不了多久，热保护器就会动作。绕组短路和绕组碰机壳接地一般用万用表即可检查；绕组短路特别是轻微短路，由于绕组的电阻本身就很小，所以不容易 判定，应根据测量电流来判定。 2、压缩机抱轴、卡缸：压缩机如果失油或有杂质进入往往会引起抱轴或卡缸，其故障现象为，通电后压缩机 不运转，保护器动作。 3、压缩机吸、排气阀关闭不严：如果压缩机的吸、排气阀门损坏，即使制冷剂充足系统也不能建立高低压或 难以建立合格的高低压，系统不制冷或制冷效果很差。 4、压缩机的震动和噪音：这类问题在维修工作中经常发生，一般对制冷性能并没有多大影响，但会使用户感 觉不正常，引起的原因往往是管道和机壳相碰、压缩机的固定螺栓松动和减震块脱落等。 5、热保护器损坏：热保护器是压缩机的附件，故障一般为断路或动作温度点变小。断路会引起压缩机不工作；动作温度点变小会引起压缩机工作一段时间后就停机并反复如此，该问题往往容易和绕组匝间轻微短路相混淆，区别是热保护器损坏时工作电流是正常的，绕组短路时电流偏大。 维修方法： 压缩机电机部分出现问题、压缩机吸、排气阀关闭不严和热保护器故障应采取更换的办法。 压缩机抱轴、卡缸故障可以先尝试维修，具体方法为以下几种： （1）敲击法： 开机后用木锤敲压缩机下半部，使压缩机内部被卡部件受到震动而运转起来。 （2）电容起动法： 可以用一个电容量比原来更大的电容接入电路启动。 （3）高压启动法： 可以用调压器将电源电压调高后启动。 （4）卸压法： 将系统的制冷剂全部放空后启动。 如果上述方法都不能奏效，就只有更换了。 压缩机的震动和噪音问题处理时，应检查并分开相互碰击的部件；检查并紧固压缩机地脚螺栓，要注意压缩机的地脚螺栓是不能完全拧到底的，设计要求必须保持1mm左右的间隙，维修过程中就有将压缩机地脚螺栓拧死 而引起压缩机剧烈震动的事例；要检查减震块是否脱落、粘帖是否牢*，也可以试着增加减震块，具体位置用尝试法，帖在那里效果好就帖那里。 压缩机故障的判断及处理： 1.如何识别全封闭式压缩机机壳上的3只接线柱？
中压原料气压缩机维护检修规程目次 1总则 2检修周期和内容 3检修与质量标准 4试车与验收 5维护与故障处理
1总则 1.1主题内容与适用范围 1本规程规定了高压乙烯卧式往复式压缩机的检修周期和内容、检修与质量标准、试车与验收、维护与故障处理。 1.1.2适用范围 本规程适用于高压乙烯卧式往复式压缩机的维护与检修。 1.2编写依据 本规程主要参考SHS03006-92石油化工设备维护检修规程——化工设备《超高压卧式往复压缩机维护维修规程》、随机技术资料及实际检修经验总结等资料编写。 2检修周期和内容 2.1检修周期（见表1） 表1 单位：月 注：监测手段齐全，经有关领导批准，可适当调整检修周期。 2.2检修内容 2.2.1小修 a、检查、更换辅助油泵、主油泵密封环等； b、检查、清洗循环水视镜、油池视镜； c、检查、更换活塞杆冷却油封； d、检查、更换一、二级气阀； e、检查、更换一、二级气缸填料； f、检查、更换一、二级活塞杆； g、检查、更换一、二级支承环； h、更换气缸部分活塞环； i、检查安全阀工作灵敏性，如有必要应更换其阀座或阀瓣； j、清洗运动机构润滑油系统的各油过滤器，必要时调整油压调节阀； k、检查配管联接螺栓有无松动、变形等缺陷，并做相应处理； l、更换不合格的压力表、温度表； m、检查、更换一、二级出口单向阀； n、消除机组的泄漏； o、检查、清洗乙烯系统过滤器；
p、检查盘车器发现异常时予以修理或更换； 2.2.2中修 a、包括小修内容； b、检查、测量传动部分各部零件配合间隙； c、根据检查和运行情况，必要时可对某个系列进行解体检查，测量各部间隙及曲臂开度，并酌情调整； d、检查、修理主、辅油泵； e、油冷却器检查、清理；更换密封环，试压； f、更换润滑油（按质）、清洗油箱、及各润滑油系统； g、更换全部一、二级单向阀； h、按使用寿命更换气缸填料； i、检查校验全部压力表、安全阀； j、进行气、油、水报警、联锁功能检查，并检查所有视听仪表装置，工作是否正常，以便不正常时进行更换； k、清洗气阀，检查密封面磨损情况及气阀弹簧的损坏情况，对已有损坏的气阀应予以更换，待以后修复后再行使用； l、检查连杆螺母的松紧止动情况；检查活塞紧固螺帽紧固及止动情况； 2.2.3大修 a、包括中修内容； b、检查、修理机身； c、检查、修理曲轴； d、检查、修理连杆； e、检查、修理十字头； f、检查、修理中体； g、检查、修理气缸； h、检查、修理内部油系统； 3检修与质量标准 3.1拆卸前的准备 a．检查设备运行技术状况和监测记录，分析故障的原因和部位，制定详尽的检修技术方案； b．熟悉设计图纸和技术资料； c．检修所需的工、量、卡具齐全；
往复式压缩机维修方法及技巧 摘要：随着我国各项科学技术发展和应用，往复式压缩机在各个行业之中逐渐得到了应用，尤其是在我国的能源主产领域化工行业中得到了较为广泛的应用，但是现阶段往复式压缩机在应用的过程中仍然存在着比较多的问题，对我国化工企业生产相关工作的正常开展造成了较为严重的影响，笔者依据实际工作经验分析了现阶段我国化工企业往复式压缩机运行的过程中存在着的问题，并以此为基础提出往复式压缩机运行的过程中所应当使用到的维修方法和技巧，希望能够在今后相关的工作人员对这个问题进行研究的时候起到一定程度的促进性作用，从而在我国经济发展进程向前推进的过程中起到一定程度的促进性作用。 标签：往复式;压缩机;维修方法及技巧 往复式压缩机是我国工业领域中使用频率较高的一种机械设备，对促进我国工业产业发展具有十分重要的意义。伴随着科学技术不断发展和进步，往复式压缩机及的应用范围逐渐扩大，为了有效维护其使用效果，技术人员需对设备运行过程中存在的问题进行解决和处理，避免造成经济损失。 1 、往复式压缩机原理及故障 往复式压缩机本身是容积式压缩机，在其应用过程中，曲轴结构会带动连杆结构，然后连杆直接带动活塞，活塞會在形成上下运动的趋势。基本的原理结构中，一方面，活塞向下，往复式压缩机汽缸容积会逐渐升高，此时进气阀开排气阀闭，实现进气。另一方面，活塞向上，气缸容积变小，出气阀开进气阀关，实现压缩。 往复式压缩机最为常见的热力性能故障引发原因是多种多样的，查阅相关资料发现，造成热力性能故障的原因大多是填料函和气阀损坏引起的。而往复式压缩机热力性能引发的机械故障典型的有阀门片碎裂、活塞杆断裂、汽缸开裂、曲轴断裂、连杆变形、活塞开裂、连杆螺栓断裂、电机故障等。机械实际使用证明，气阀故障的诊断是往复式压缩机诊断新跟那个的重要因素，但由于往复式压缩机内运动件的过多，所以引起性能故障的大多为机械性能故障。 2、往复式压缩机排气问题维修方法 2.1 阀片问题 气阀阀片问题若是管道焊渣较多、焊锈存留数量较多亦或是气体携带杂质等，都会导致往复式压缩机气阀的零件受损，且整体运行结构和效率也会受到影响。对于阀片损耗或者是气阀密封性较差等问题要积极落实系统化监督管控措施，有效调节相关排气压力。首先，在停产检修的过程中，相关维修人员要对进气管道进行价值处理和控制，维护系统运行实效性的同时，整合检验结果，针对具体问题开展具体解决措施，确保往复式压缩机运行的规范性。其次，要对进气
制冷压缩机冷库维修保养及故障排除 冷库制冷压缩机运行中的正常工况: 1、压缩机的吸气温度应比蒸发温度高5-15℃； 2、压缩机的排气温度R12系统最高不得超过130℃，R22系统不得超过150℃； 3、压缩机曲轴箱的油温最高不得超过70℃； 4、压缩机的吸气压力应与蒸发压力相对应； 5、压缩机的排气压力R12系统最高不得超过1.2MPa，R22系统不得超过1.6MPa 6、压缩机的油压比吸气压力高0.12-0.3MPa； 7、经常注意冷却水量和水温，冷凝器的出水温度应比进水温度高出2-5℃为宜； 8、经常注意压缩机曲轴箱的油面和油分离器的回油情况； 9、压缩机不应有任何敲击声，机体各部发热应正常； 10、冷凝压力不得超过压缩机的排气压力范围。 制冷系统的运行调整：膨胀阀是制冷系统的四大组件之一，是调节和控制制冷剂流量和压力进入蒸发器的重要装置，也是高低压侧的“分界线”。它的调节，不仅关系到整个制冷系统能否正常运行，而且也是衡量操作工技术高低的重要标志。例如所测冷库温度为-10℃，蒸发温度比维修冷库温度低5℃左右，即-15℃，对照《制冷剂温度压力对照表》（以R12制冷剂为例），相对应的压力为0.23MPa表压，此压力即为膨胀阀的调节压力（出口压力）。 由于管路的压力和温度损失（取决于管路的长短和隔热效果），吸气温度比蒸发温度高5-10℃，相对应的吸气压力应为0.66~0.23MPa表压。调节膨胀阀必须仔细耐心地进行，调节压力必须经过蒸发器与库房温度产生热交换沸腾（蒸发）后再通过管路进入压缩机吸气腔反映到压力表上的，需要一个时间过程。每调动膨胀阀一次，一般需15-30分钟的时间才能将膨胀阀的调节压力稳定在吸气压力表上。压缩机的吸气压力是膨胀阀调节压力的重要参考参数。膨胀阀的开启度小，制冷剂通过的流量就少，压力也低；膨胀阀的开启度大，制冷剂通过的流量就多，压力也高。根据制冷剂的热力性质，压力越低，相对应的温度就越低；压力越高，相对应的温度也就越高。按照这一定律，如果膨胀阀出口压力过低，相应的蒸发压力和温度也过低。但由于进入蒸发器流量的减少，压力的降低，造成蒸发速度减慢，单位容积（时间）制冷量下降，制冷效率降低。相反，如果膨胀阀出口压力过高，相应的蒸发压力和温度也过高。进入蒸发器的流量和压力都加大，由于液体蒸发过剩，过潮气体（甚至液体）被压缩机吸入，引起压缩机的湿冲程（液击），使压缩机不能正常工作，造成一系列工况恶劣，甚至损坏压缩机。由此看来，正确调整膨胀阀对系统的运行显得尤为重要。 为减小膨胀阀调节后的压力及温度损失，膨胀阀尽可能安装在距冷库维修入口处的水平管道上，感温包应包扎在回气管（低压管）的侧面中央位置。膨胀阀在正常工作时，阀体结霜呈斜形，入口侧不应结霜，否则应视为入口滤网存在冰堵或脏堵。正常情况下，膨胀阀工作时是很幽静的，如果发出较明显的“丝丝”声，说明系统中制冷剂不足。当膨胀阀出现感温系统漏气、调节失灵等故障时应予更换。 1、冷库制冷压缩机偶然停止运行或制冷量突然下降的现象
制冷压缩机冷库维修保养及故障排除冷库制冷压缩机运行中的正常工况 : 1、压缩机的吸气温度应比蒸发温度高5-15?; 2、压缩机的排气温度R12系统最高不得超过130?，R22系统不得超过150?; 、压缩机曲轴箱的油温最高不得超过70?; 3 4、压缩机的吸气压力应与蒸发压力相对应; 5、压缩机的排气压力R12系统最高不得超过1.2MPa，R22系统不得超过 1.6MPa 6、压缩机的油压比吸气压力高0.12-0.3MPa; 7、经常注意冷却水量和水温，冷凝器的出水温度应比进水温度高出2-5?为宜; 8、经常注意压缩机曲轴箱的油面和油分离器的回油情况; 9、压缩机不应有任何敲击声，机体各部发热应正常; 10、冷凝压力不得超过压缩机的排气压力范围。 制冷系统的运行调整: 膨胀阀是制冷系统的四大组件之一，是调节和控制制冷 剂流量和压力进入蒸发器的重要装置，也是高低压侧的“分界线”。它的调节，不仅关系到整个制冷系统能否正常运行，而且也是衡量操作工技术高低的重要标志。例如所测冷库温度为-10?，蒸发温度比维修冷库温度低5?左右，即-15?，对照 《制冷剂温度压力对照表》(以R12制冷剂为例)，相对应的压力为0.23MPa表压，此压力即为膨胀阀的调节压力(出口压力)。 由于管路的压力和温度损失(取决于管路的长短和隔热效果)，吸气温度比蒸发 温度高5-10?，相对应的吸气压力应为0.66~0.23MPa表压。调节膨胀阀必须仔细 耐心地进行，调节压力必须经过蒸发器与库房温度产生热交换沸腾(蒸发)后再通过管路进入压缩机吸气腔反映到压力表上的，需要一个时间过程。每调动膨胀阀一
次，一般需15-30分钟的时间才能将膨胀阀的调节压力稳定在吸气压力表上。压缩机的吸气压力是膨胀阀调节压力的重要参考参数。膨胀阀的开启度小，制冷剂通过的流量就少，压力也低;膨胀阀的开启度大，制冷剂通过的流量就多，压力也高。根据制冷剂的热力性质，压力越低，相对应的温度就越低;压力越高，相对应的温度也就越高。按照这一定律，如果膨胀阀出口压力过低，相应的蒸发压力和温度也过低。但由于进入蒸发器流量的减少，压力的降低，造成蒸发速度减慢，单位容积(时间)制冷量下降，制冷效率降低。相反，如果膨胀阀出口压力过高，相应的蒸发压力和温度也过高。进入蒸发器的流量和压力都加大，由于液体蒸发过剩，过潮气体(甚至液体)被压缩机吸入，引起压缩机的湿冲程(液击)，使压缩机不能正常工作，造成一系列工况恶劣，甚至损坏压缩机。由此看来，正确调整膨胀阀对系统的运行显得尤为重要。 为减小膨胀阀调节后的压力及温度损失，膨胀阀尽可能安装在距冷库维修入口处的水平管道上，感温包应包扎在回气管(低压管)的侧面中央位置。膨胀阀在正常工作时，阀体结霜呈斜形，入口侧不应结霜，否则应视为入口滤网存在冰堵或脏堵。正常情况下，膨胀阀工作时是很幽静的，如果发出较明显的“丝丝”声，说明系统中制冷剂不足。当膨胀阀出现感温系统漏气、调节失灵等故障时应予更换。 1、冷库制冷压缩机偶然停止运行或制冷量突然下降的现象 常见原因有: 电动机不能启动，主要由于供电电路、控制电路及电动机本身出了故障。 电动机拖不动，主要由压缩机咬煞或阀门漏气等原因造成。 运行中突然停车，主要由吸气压力过低、排气压力过高、润滑油压力太低、电动机超载等引起。
目录 1 总则 ..................................................... 3 . 1．1 本规程适用.............................................................. 3.. . 1．2 设备结构组成.............................................................. 3.. . 1．3 设备的型号及主要性能查阅使用说明书..................... 3. 2 完好标准 3... 3 设备维护 3... 3．1 日常维护.............................................................. 3.. . 3．2 定期检查的内容.............................................................. 4.. . 3．3 常见故障处理方法.............................................................. 4.. . 3．4 紧急情况停车.............................................................. 6.. . 4 检修周期和检修内容 6... 4．1检修周期
.............................................................. 6.. . 4．2检修内容.............................................................. 7.. . 5 检修方法及质量标准 8... 6 试车与验收 9... 6．1 试车前的准备工作.............................................................. 9.. . 6．2 试车.................................................... 9... 6．3 验收.................................................... 9... 7 维护检修安全注意事项 ................................... 1..0 7．1 维护安全注意事项....................................... 1..0. 7．2 检修安全注意事项....................................... 1..0. 7．3 试车安全注意事项....................................... 1..0.
.活塞式压缩机的基本知识及原理 活塞式压缩机的分类： （1）按气缸中心线位置分类 立式压缩机：气缸中心线与地面垂直。 卧式压缩机：气缸中心线与地面平行，气缸只布置在机身一侧。 对置式压缩机：气缸中心线与地面平行，气缸布置在机身两侧。（如果相对列活塞相向运动又称对称平衡式） 角度式压缩机：气缸中心线成一定角度，按气缸排列的所呈现的形状。有分L型、V型、W型和S型。 （2）按气缸达到最终压力所需压级数分类 单级压缩机：气体经过一次压缩到终压。 两级压缩机：气体经过二次压缩到终压。 多级压缩机：气缸经三次以上压缩到终压。 （3）按活塞在气缸内所实现气体循环分类 单作用压缩机：气缸内仅一端进行压缩循环。 双作用压缩机：气缸内两端进行同一级次的压缩循环。 级差式压缩机：气缸内一端或两端进行两个或两个以上的不同级次的压缩循环。 （4）按压缩机具有的列数分类 单列压缩机：气缸配置在机身的一中心线上。 双列压缩机：气缸配置在机身一侧或两侧的两条中心线上。 多列压缩机：气缸配置在机身一侧或两侧的两条以上中线上。 活塞式压缩机工作原理： 当活塞式压缩机的曲轴旋转时，通过连杆的传动，活塞便做往复运动，由气缸内壁、气缸内的工作容积则会发生周期性变化。活塞式压缩机的活塞从气缸盖处开始运动时，气缸内的工作容积逐渐增大，这时，气体即沿着进气管，推开进气阀而进入气缸，直到工作容积变到最大时为止，进气阀关闭；活塞式压缩机的活塞反向运动时，气缸内工作容积缩小，气体压力升高，当气缸内压力达到并略高于排气压力时，排气阀打开，气体排出气缸，直到活塞运动到极限位置为止，排气阀关闭。当活塞式压缩机的活塞再次反向运动时，上述过程重复出现。总之，活塞式压缩机的曲轴旋转一周，活塞往复一次，气缸内相继实现进气、压缩、排气的过程，即完成一个工作循环。 活塞式压缩机的基本结构 活塞式压缩机基本原理大致相同，具有十字头的活塞式压缩机，主要有机体、曲轴、连杆、十字头、气缸、活塞、填料、气阀等组成。 1、机身：主要由中体、曲轴箱、主轴瓦（主轴承）、轴承压盖及连接和密封件等组成。曲轴箱可以是整体铸造加工而成，也可以是分体铸造加工后组装而成。主轴承采用滑动轴承，安装时应注意上下轴承的正确位置，轴承盖设有吊装螺孔和安装测温元件的光孔。 2、曲轴：曲轴是活塞式压缩机的主要部件之一，传递着压缩机的功率。其主要作用是将电动机的旋转运动通过连杆改变为活塞的往复直线运动。 3、连杆：连杆是曲轴与活塞间的连接件，它将曲轴的回转运动转化为活塞的往复运动，并把动力传递给活塞对气体做功。连杆包括连杆体、连杆小头衬套、连杆大头轴瓦和连杆螺栓。 4、十字头：十字头是连接活塞与连杆的零件，它具有导向作用。十字头与活塞杆的连接型式分为螺纹连接、联接器连接、法兰连接等。大中型压缩机多用联接器和法兰连接结构，使用可靠，调整方便，使活塞杆与十字头容易对中，但结构复杂。 5、气缸：气缸主要由缸座、缸体、缸盖三部分组成，低压级多为铸铁气缸，设有冷却水夹层；高压级气缸采用钢件锻制，由缸体两侧中空盖板及缸体上的孔道形成泠却水腔。气缸采用缸套结构，安装在缸体上的缸套座孔中，便于当缸套磨损时维修或更换。气缸设有支承，用于支撑气缸重量和调整气缸水平。 6、活塞：活塞部件是由活塞体、活塞杆、活塞螺母、活塞环、支承环等零件组成，每级活塞体上装有不同数量的活塞环和支承环，用于密封压缩介质和支承活塞重量。活塞环采用铸铁环或填充聚四氟乙烯塑料环；当压力较高时也可以采用铜合金活塞环；支承环采用四氟或直接在活塞体上浇铸轴承合金。 活塞与活塞杆采用螺纹连接，紧固方式有直接紧固法，液压拉伸法，加热活塞杆尾部法等，加热活塞杆尾部使其热胀产生弹性伸长变形，将紧固螺母旋转一定角度拧至规定位置后停止加热，待杆冷却后恢复变形，即实现紧固所需的预紧力。活塞杆为钢件锻制成，经调质处理及表面进行硬化处理，有较高的综合机械性能和耐磨性。活塞体的材料一般为铝合金或铸铁。
螺杆制冷压缩机检修规 程 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
螺杆制冷压缩机检修规程 一、总则 本规程适用于的螺杆制冷压缩机.广泛用于用于石油.化工等行业和部门. 设备结构简述：？ 氨用压缩机由电动机、油路系统、气路系统、控制系统、底架等组成。油路系统由分离器、油冷却器、油过滤器、油泵、油泵电机、油分配总管组成。其中油分离器、油冷却器分别单独装在机组附近。 气路系统由吸气过滤器、吸气止回阀、压缩机、排气截止阀、油分离器、排气止回阀等。 控制系统主要包括仪表箱、仪表。 螺杆制冷压缩机主要技术特性. 型号:开启式单级喷油螺杆制冷压缩机。 转子公称直径：315mm 转子长度: 530mm？ 转速:2960r/min 理论排量:4622m3/h制冷量标准工况(-15/+30℃)2497kw 吸气管口径Dg300 排气管口径Dg250 压缩机转向顺时针（自联轴器端看压缩机） 排气量：370I/min×Z 油泵配用电机功率 (电机型号XB1325-4) ×Z？
主电机型号标准JB800S2-2 功率标准900KW 电源 6000V 同步转速 3000r/min 排油量：370L/min×2 润滑油:N46冷冻机油 首次加油量:2000kg 制冷剂:液氨. 机组噪声:≤99dB(A) 外形尺寸:7000×2045×2843(长×宽×高) 机组质量:标准(14000不含油分离器、油冷却器) 传动型式:联轴器直联 二、设备完好标准 零部件完整齐全，质量符合要求。 零部件完整齐全，质量符合技术要求，零部件安装配合符合设计要求，磨损及密封性符合规程要求。 电器、仪表、自动报警，联锁装置及安全装置等齐全、完整、灵敏可靠。 基础、管件、阀门、支架等安装合理，牢固完整，标志分明，符合设计要求。 管道、管件、阀门、支架等安装合理，牢固完整，标志分明，符合设计要求。
压缩机检修注意事项 一、压缩机是空调制冷循环系统的动力核心，它可将吸入的低温、低压制冷剂蒸 汽通过压缩机压缩提高温度和压力，为冷凝创造条件。 二、空调器中的压缩机一般采用全封闭式结构，将作为原动力的电动机和压缩制 冷剂的压缩机密封在一个容器内，里面装入使运行平滑的润滑油和润滑机构。 三、常见的空调器压缩机有三种类型：往复活塞式压缩机、旋转式压缩机和涡旋 式压缩机。 3.1往复活塞式压缩机 3.1.1往复活塞式压缩机主要由汽缸、活塞、曲轴和连杆机构组成，曲轴由电动 机带动旋转，并通过连杆使活塞在汽缸中作上下往复运动，压缩机每完成一次循环，曲轴旋转一周，依次进行一次吸气、压缩、排气和膨胀过程，压缩机在电动机的带动下连续运转，活塞在汽缸内往复不断运动，实现制冷循环。 3.1.2优点是运行可靠性高，振动小；缺点是构造复杂，运动部件多，机械损失 大，体积大。其性能系数低于旋转式压缩机和涡旋式压缩机。 ⑴吸气⑵压缩⑶排气⑷膨胀 3.2旋转式压缩机 3.2.1旋转活塞式压缩机上部是电动机，下部是压缩机，整个气缸几乎全部浸在 冷冻油中，气缸里面的转子由偏心轴带动，在气缸内沿着缸壁面滚动，气缸壁面有一条穿通的槽，槽内有一滑块，它们的配合精度很高，滑块与转子之间配合，在槽内滑动，它在弹簧的作用下与转子外圆壁面紧密接触，组成动密封，将转子与气缸壁之间的空间分成进气腔与压缩腔两部分，偏心轴每转动一周，进气腔进气的同时，压缩腔完成压缩与排气过程，旋转
式压缩机主的要特征是旁边有一个气液分离器(贮液器) 。 3.3旋转滑动叶片式压缩机 3.3.1滑动叶片式压缩机主要由汽缸、转子活塞、滑片和主轴组成，转子偏心安 装在汽缸内，转子中心与汽缸中心有一定的偏心距，在转子上开有3-5个纵向开口槽，槽内装有能径向滑动的叶片。 3.3.2滑动叶片式压缩机工作过程，当转子高速旋转时，滑片靠离心力的、与汽 缸严密接触，其两侧月牙形不断的由大到小，由小到大变化，气体被不断地吸入和排出，它与旋转活塞式压缩机不同之处是，它将滑动叶片装在转子活塞上，随转子旋转，而旋转活塞式压缩机的叶片是固定在缸体上，并始终与滚动转子紧密接触， 3.4涡旋式压缩机
制冷压缩机不工作原因及维修方法 制冷压缩机不工作也是制冷系统中故障的一大问题，那么压缩机不工作怎么处理。 下面分别介绍这两种压缩机不工作的理由供大家参考。 冰箱压缩机不工作原理： 首先是电源电压不正常，修复电源，使电压稳定在220V。 第二：温度控制器故障 把温控器旋钮调到强冷位置，用万用表测量温控器的两接线端子，阻值应为“0”。 1。故障原因如有阻值或阻值无穷大时，为温控器触点接触不良，触点烧坏或其他零部件损坏。 2.排除方法检修温控器触点或更换温度控制器。 第三：化霜定时器故障 1。故障原因：化霜定时器触点烧毁，触点在除霜位置，化霜定时器电机烧坏，机械传动部分失灵。 2.排除方法修理化霜定时器触点、齿轮，更换定时器电机。如化霜定时器触点在除霜位时，用平头螺丝刀转动定时器凸轮转轴应接通压缩机。如仍不能接通时，说明定时器传动部分失灵或电气回路有故障，应近一步检查修理。 第四：启动继电器故障 1.故障原因重锤式启动继电器触点烧坏;PTG式启动继电器阻值是否正常(25度时应为十几欧至二十几欧)，如阻值小于5欧姆或大于50欧姆为PTG启动继电器损坏。 2.排除方法修理重锤式启动继电器触点，更换PTC式启动继电器。 第五：热保护继电器故障 1.故障原因热保护继电器双金属片变形，电热丝烧断。 2.排除方法修理或更换热保护继电器。 第六：压缩机电机故障 1.故障原因压缩机出现机械部件卡阻或电机本身质量差，造成绕组烧坏。
2.排除方法修理压缩机电机或更换压缩机。 二；空调压缩机工作原因分析：电压太底;制冷温控放置在高温处;温度控制器失灵;压缩机电路故障;压缩机电机烧坏;压缩机启动器烧坏;过载保护故障。 压缩机处理方法：先检查压缩机电源线，如有正常电压220V，则可能是过载保护、压缩机电容坏或着压缩机烧坏。没有这些故障后，检测外机运行压力，如外机电流只有 0.1--0.3A，而且压缩机感觉很烫，冷却一会儿后又可启动，那么就是过载保护器起作用，应检查： 安装位置是否影响了冷凝器的空气流通。前面空间距离至少60厘米，后面至少要有10厘米。 室外冷凝器是否太脏。如过太脏灰尘油污过多，会导致换热效果差，致使压力偏高。保护器断开保护。 电压是否正常，电压低时压缩机不能启动，电流大导致保护器断开保护。 查看高、低压阀门是否全部打开。 要是维修过的空调.看是否换过过载保护，要是换过，查看型号是否正确。 压缩机常见故障和维修法 压缩机不能起动故障原因和维修法 检查并修理。1电气线故障。 高压断电器断开，2压差继电器断开。将压差继电器复位按钮揿下等待压力变化能将接点闭合或重新调整断开压力。 压缩机的排气温度高故障原因和维修法 调节膨胀阀。1吸入气体太热。 打开气缸盖，2压缩机故障：1排气阀片破裂。2平安旁通阀漏气，检查排气阀片检查或校正。 压缩机有杂音故障原因和维修法
活塞式压缩机维护检修规程 SHS 01020-2004总则 (450) 检修周期与内容…………………… (450) 检修与质量标准 (452) 试车与验收………………………… (462) 维护与故障处理 (464) 1 总则 1．1 主题内容与适用范围 1．1．1 本规程规定了活塞式压缩机的检修周期与内容、检修与质量标准、试车与验收、维护与故障处理。 1．1．2 本规程适用于石油化工卧式、立式、对置式、角式(L型、V型、W型、M型、Z型)活塞式压缩机，其他类型的活塞式压缩机可参照执行。 1．2 编写修订依据 HC25008—91 活塞式压缩机维护检修规程
HCJ 204—83 化工设备安装工程施工及验收规范 2 检修周期与内容 2．1 检修周期(见表1) 表1 检修周期月 检修类别小修中修大修 检修周期4～66～1224 根据状态监测结果、设备运行状况以及是否有备机可适当调整检修周期。 2．2 检修内容 2．2．1 小修 2．2．1．1 检查或更换各吸、排气阀片、阀座、弹簧及负荷调节器，清理气阀部件上的结焦及污垢。 2．2．1．2 检查并紧固各部连接螺栓和十字头防转销。 2．2．1．3 检查并清理注油器、单向阀、油泵、过滤器等润滑系统，并根据油品的化验结果决定是否更换润滑油。 2．2．1．4 检查并清理冷却水系统。 2．2．1．5 检查或更换压力表、温度计等就地仪表。 2．2．2 中修 2．2．2．1 包括小修内容。 2．2．2．2 检查更换填料、刮油环。 2．2．2．3

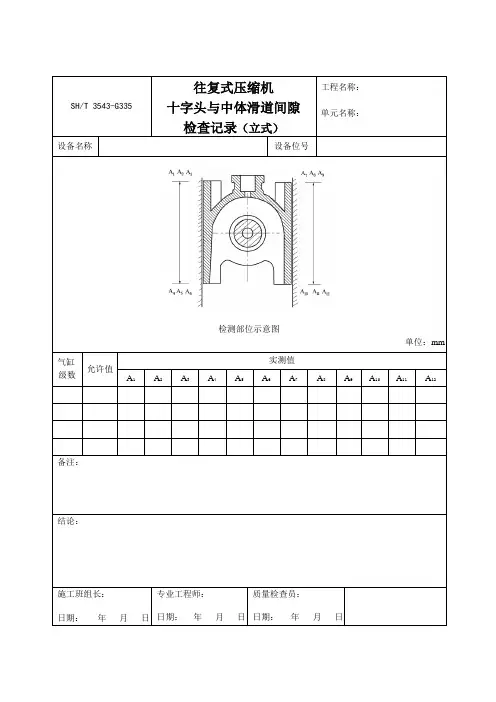

检查修理或更换活塞组件(活塞环、导向环、活塞杆、活塞等)。 2．2．2．4 必要时活塞杆做无损探伤。 2．2．2．5 检查机身连接螺栓和地脚螺栓的紧固情况。 2．2．2．6 检查并调整活塞余隙。 2．2．3 大修 2．2．3．1 包括中修项目。 2。2．3．2 检查测量气缸内壁磨损。 2．2．3．3 检查各轴承磨损、并调整其间隙。 2．2．3．4 检查十字头滑板及滑道、十字头销、连杆大、小头瓦、主轴颈和曲轴颈的磨损。2．2．3．5 十字头销、连杆螺栓、活塞杆、曲轴无损探伤；气缸螺栓、中体螺栓、主轴承紧固螺栓等必要时做无损探伤检查。 2．2．3．6 根据机组的运行情况及设备监测情况水平度和中心位置，调整气缸及管线的支撑。 2．2．3．7 检查更换气缸套或做镗缸、镶缸处理。 2．2．3．8 检查校验安全阀、压力表。 2．2．3．9 检查清扫冷却器、缓冲罐、分离器等，并做水压试验和气密性试验。2．2．3．10 检查及修补基础。 2．2．3．11 基础和机体及有关管线进行防腐。 2．2．3．12 清理油箱更换润滑油。 3 检修与质量标准 3．1 拆卸前准备 3．1．1 掌握设备平时运行状况，确定检修内容，备齐必要的图纸资料。 3．1．2 编制检修方案及施工方案。 3．1．3
ZB/ZF系列Series 应用指南 涡旋压缩机的工作原理 1、涡旋压缩机的压力是由于作行星运动的涡旋盘之间的相互作用产生的，当涡旋盘之一作行星运动时气体从外开口进入。 2、气体进入涡旋盘后，开口封闭 3、随着涡旋盘继续作行星运动，气体液压入越来越小的空间 4、当气体到达中央时，达到排气压力 5、实际上，在运作中，所有6个气体通道均处于不同的压缩阶段，从而保证吸气和排气过程基本连续而不间断。 涡旋的简单观念首次发明于1905年。涡旋盘是一个渐开线型螺旋线，和相配的涡旋盘啮合，形成一系列逐渐扩大的存在于两个部件间的空间，当压缩时，一个涡旋盘保持静止（固定涡旋盘）而另一个涡旋盘（旋转涡旋盘）被允许作围绕第一个盘的行星运动（但不旋转），当发生该运动时，两个盘之间的空间慢慢地被推移至二个涡旋盘的中央，而同时容积也被减小。当空间到达涡旋盘的中央，处于高压状态的气体通过位于中央的通道排出。在压缩过程中，几个气室被同时压缩，形成非常平滑的过程。吸气过程（涡旋盘的外侧部分）和排气过程（内侧部分）是连续的。 ZB涡旋压缩机配置 压缩机型号内置释压阀排气温度保护排气单向阀电机保护器 ZB15-ZB48;ZF09-ZF18 IPR TOD 有中点保护器 ZB58-ZB114 无ASTP 有中点保护器 内置释压阀（IPR阀） 内置释压阀位于压缩机高压侧和低压侧之间，当高压侧和低压侧之间的压力差超过26~32bar时开启。当内置释压阀打开时，热的排气气体接触电机保护器温度感应的部位，电机中点保护器跳开。此时电机三相绕组开路，压缩机必须被充分冷却后，电机中点保护器才会复位。 ZB58KQ~ZB114KQ没有设置内置释压阀，为保证安全运行，在任何应用中都应该给系统中配置一个设定压力不超过30bar（表压）的高压压力开关。 内部温度保护器 OD或ASTP是设置在涡旋排气口的感温快动阀片。当排气温度过高时他回打开高温排气返回接触电机保护器，从而保护压缩机。 最小运行时间 关于涡旋压缩机在1小时内究竟能启动和停机多少次并没有肯定的答复，因为它很大程度上取决于系统配置。因为涡旋压缩机是在卸载条件下启动的，即使在不平衡压力下也是在卸载条件下启动的，所以没有最短停行时间的规定。最关键的考虑是在启动后需要让油返回压缩机的最小运行时间。最简单的测定方法是使用一台带玻璃视镜（艾默生公司提供）的样机，同时将系统允许的最长的连接管连接起来。最短的运行时间就当压缩机启动时失油致油返回压缩机油池至恢复视镜中正常油位所需要的时间。如果将压缩机在比该时间短的时间间隔进行循环停开，例如为了保护非常精准的温度控制，会造成逐渐失去润滑油以至损坏压缩机。
活塞式压缩机课件 前言（名词与术语）： 压缩机：用来压缩气体借以提高气体压力的机械称为压缩机。也有把压缩机称为“压气机”和“气泵”的。提升的压力小于0.2 MPa时,称为鼓风机。提升的压力小于0.02 MPa时称为通风机。 容积式压缩机：直接依靠改变气体容积来提高气体压力的压缩机，称为容积式压缩机。容积式压缩机有许多种结构型式。 容积流量：容积流量在我国曾被称为排气量和输气量。 压缩机中的容积流量是指在所要求的排气压力下，压缩机单位时间内排出的气体容积，折算到进口状态，也即第一级进气接管处的压力（P）和温度（T）时的容积值。单位：m3/min。 标准容积流量：标准容积流量也称供气量。它是指压缩机单位时间内排出的气体容积量折算到标准状态之值。标准状态有两种定义：⑴石油化工压力1.013X105Pa(bar)、温度为0℃；（2）空气动力压力1.013X105Pa(bar)、温度为15℃；单位：Nm3/h。 第一章活塞式压缩机简介 一、活塞式压缩机工作原理及种类 1、工作原理： 应用曲柄连杆机构（曲轴、连杆、十字头）把驱动机原动力的旋转运动变为活塞在气缸内的往复运动，使气缸内的容积缩小（气体的体积缩小）从而提高气体压力的。 整个工作过程分吸气、压缩和排气三个过程 2、种类： 1）按工作原理分 单作用压缩机：气体只在活塞的一侧进行压缩又称单动压缩机。 双作用压缩机：气体在活塞的两侧均能进行压缩又称复动或多动压缩机。 多缸单作用压缩机：利用活塞的一面进行压缩，而有多个气缸的压缩机。 多缸双作用压缩机：利用活塞的两面进行压缩，而有多个气缸的压缩机。 2）按排气量范围分为： 微型压缩机气量≤1 m3/min 小型压缩机 1 ＜气量≤10 m3/min 中型压缩机10 ＜气量≤100 m3/min 大型压缩机气量＞100 m3/min 3）按排气压力范围分为： 鼓风机排气压力≤ 2 bar 低压压缩机排气压力2—10 bar 中压压缩机排气压力10—100 bar 高压压缩机排气压力100—1000 bar 超高压压缩机排气压力1000以上bar 4）按气缸中心线与地面相对位置分为： 立式压缩机：气缸中心线与地面垂直 卧式压缩机：气缸中心线与地面平行 角度式压缩机：气缸中心线与地面形成一定角度 a）立式压缩机：适用小气量528、529、Z2.5 b）卧式压缩机(三种): 卧式、对称平衡式、对置式 卧式压缩机：气缸在曲轴一侧适用小型压缩机P2.5
制冷压缩机不工作原因 及维修方法 公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
制冷压缩机不工作原因及维修方法 06/09 发布者：百福马 制冷压缩机不工作也是制冷系统中故障的一大问题，那么压缩机不工作怎么处理。压缩机一般分为空调压缩机和冰箱压缩机。下面分别介绍这两种压缩机不工作的理由供大家参考。 冰箱压缩机不工作原理： 首先是电源电压不正常，修复电源，使电压稳定在220V。 第二：温度控制器故障 把温控器旋钮调到强冷位置，用万用表测量温控器的两接线端子，阻值应为“0”。 1。故障原因如有阻值或阻值无穷大时，为温控器触点接触不良，触点烧坏或其他零部件损坏。 2.排除方法检修温控器触点或更换温度控制器。 第三：化霜定时器故障 1。故障原因：化霜定时器触点烧毁，触点在除霜位置，化霜定时器电机烧坏，机械传动部分失灵。 2.排除方法修理化霜定时器触点、齿轮，更换定时器电机。如化霜定时器触点在除霜位时，用平头螺丝刀转动定时器凸轮转轴应接通压缩机。
如仍不能接通时，说明定时器传动部分失灵或电气回路有故障，应近一步检查修理。 第四：启动继电器故障 1.故障原因重锤式启动继电器触点烧坏;PTG式启动继电器阻值是否正常(25度时应为十几欧至二十几欧)，如阻值小于5欧姆或大于50欧姆为PTG启动继电器损坏。 2.排除方法修理重锤式启动继电器触点，更换PTC式启动继电器。 第五：热保护继电器故障 1.故障原因热保护继电器双金属片变形，电热丝烧断。 2.排除方法修理或更换热保护继电器。 第六：压缩机电机故障 1.故障原因压缩机出现机械部件卡阻或电机本身质量差，造成绕组烧坏。 2.排除方法修理压缩机电机或更换压缩机。 二；空调压缩机工作原因分析：电压太底;制冷温控放置在高温处;温度控制器失灵;压缩机电路故障;压缩机电机烧坏;压缩机启动器烧坏;过载保护故障。
