综合布线的基础知识
100Base－T4使用4 线对3 类电缆的100 Mbit/s 快速以太网。
100Base－TX使用2 线对5 类电缆的100 Mbit/s 快速以太网。
100VG－AnyLAN最早由惠普公司和AT＆T 共同开发的使用需求优先级协议的100 Mbit/s 局域网。
10 Base－T使用非屏蔽双绞线（UTP）电缆，满足电子和电气工程师协会（IEEE）802，3 标准（与以太网相同）传输速率为10 Mbps 的局域网。
临时布线系统将多家厂商生产的不同类型的布线部件来实现布线系统的布线系统方案。
模拟传输使用连续变量和直接物理测量值（比如电压等）来表示信号的信号传输方式。
应用一种系统，与其相关连的传输方式受到电信布线系统的支持。
应用层开放式系统互连模型（OSI）的最高层（第7层）。这一层主要是用于支持用户应用程序和负责管理应用程序之间的通信，例如电子邮件应用、文件传输应用等。
异步两个或多个信号源使用独立的时钟信号，因此它们具有不同的频率和相位。
异步数据传输一种传输数据的方式，需要传送的数字或字母符号（由7到8位二进制数字表示）前面加上开始或结束位，从而形成一种7/8 位方式在（数字）传输媒介上实现数据传输。
异步转移模式（ATM）一种高速的，以单元（cell）为基础的交换技术，它采用多种技术将语音、数据和视频等信号放在长度固定的数据包（单元）内。这些单元沿着交换路径传输，它们并不是按照固定的顺序达到接收方（因此使用了异步这个术语）。
衰减随着传输线长度或无线电波传输距离的不断增加造成信号减小的现象。
干线综合布线系统的一个组成部分，包括一个用于支持从设备间到楼上、或同一层楼内配线间连接的主电缆布线及相应设施。
平衡电路用于产生相同和相反信号的电路，它将这些信号送入两个导线。电路的平衡特性越好，信号的散射就越小，它的噪声抑制特性也越好（因此它的EMC 性能就越好）。
平衡双绞线电缆包括一对或多对金属对称电缆单元（双绞线或四绞线）的电缆。
不平衡变压器用于在平衡和非平衡线路之间实现阻抗匹配的设备，通常是用于双绞线和同轴电缆之间。
带宽在一个信道上用于传输信息的可用频率范围。它是用来表示信道传输能力的指标。因此，带宽越宽，电路能够传输的信息量就越大。带宽的单位为Hz 、bit/s 或MHz，km （用于光纤）。
六类布线
在布线领域中，大家经常看到五类、超五类、六类、超六类，甚至是七类等有关布线介质的名词，当中孰优孰劣，应该如何取舍？
名词代表了布线传输介质标准的不同演进过程。超五类理应较五类为先进，六类又较超五类创新。然而，科技基础设备动辄用上数十年，在选择时贵乎量最忌盲目跟风，才能达致最佳的经济效益。一旦押错赌注，庞大的设备投资固然付诸流水，即使勉强迁就，长期的维护费用亦会对企业造成沉重的财政压
布线介质标准时首重量体裁衣。一方面要评估本身的实际需要、不同科技标准的成熟度及稳定性，另一方面亦要抱有长远的视野，预留一定的扩展空间，可攻、退可守」。
目前，若论技术成熟度、设备配套、系统成本、技术支援以至中长线通讯发展趋势，首推六类标准的经济效益最高，而六类更可望在未来一段长时间内保优势。
应付与日俱增的通讯需求，世界各地企业正积极将原有的局域网从现有的以太网技术规范转型至千兆以太网环境，昔日雄霸市场的五类或超五类布线介质满足千兆以上的网络传输需求。由於六类提供比超五类系统高出一的传输频宽，为未来使用较简单传输方式的低成本千兆以太网设备的应用提供了基本的条，对千兆以太网而言，六类布线可以使网络在较恶劣的环境下，依然保证传输的误码率指标，发挥传输性能不变的优点。
或许会问，科技应用不是强调「超前」吗？为了要追上科技发展的洪流，企业何不越级挑战，直接采用超六类，甚至是七类布线标准呢？
超六类，虽然某些厂商一直强调本身的超六类产品能在现有的六类性能参数中实现更高的性能，并拥有六类规范中没有涵盖的其他参数，诸如实际数据处实际的情况是，标准组织TIA 及ISO 属下的布线行业小组根本从没有制订过超六类规范，将来也没有这个打算，市面所见的超六类，其实是ScTP 版本线。根据TIA 的六类草拟规范第十条，ScTP 是其中一项可接受的六类介质，换句话说，他们所谓的超六类其实只是六类，实有鱼目混珠之嫌！
六类标准之後的性能类别应为七类，但两者之间却没有一个延伸的关系。七类是一种全屏蔽的双绞线系统，与六类采用完全不同的电缆结构和连接器设计之高与六类非屏蔽双绞线(UTP) 相距甚远。由於七类电缆设有两层屏蔽，并采用复杂的、不一定基於RJ45 的连接器，以致其成本较六类UTP 系统高倍。虽然其拥有六类UTP不能处理的极高噪音及讯号灵敏度，由於其成本与光纤相若，对於愿意支付较六类高出数倍成本的企业用户来说，他们自然首高及噪音及干扰更低的光纤系统，七类的吸引力实在成疑。
x公司的PowerCat 6 六类系列方案同时兼顾优质产品以至安装服务，成功案例不胜枚举，其中，德国大型电子设备制造厂已采用了二万多个Molex六类插太区亦有大型银行及电信公司采用其方案，领先的技术再上丰富的实战经验自然深得有意引进六类布线系统的企业的信心。进入讨论组讨论。
综合布线系统的施工要点和经验
综合布线市场飞速发展，不少的企业、小区和家庭都开始引入了综合布线系统，然而毕竟这个市场还是个发展中的是市场，所以布线具体的施工质量就存在了诸多的问题，相信在这点上，不少企业人士和家庭用户都是感触很深的，比如说越来越多的家庭企业为了要实现企业各种业务要求，尽量减少企业的开支，凡事都要亲历亲为，则各个房间的网络布线系统在实施过程中应当注意些什么就是值得琢磨的了。
通常我们所说的网络布线系统可以分为电话线布线、综合布线和以太网布线三大类，它们分别适合不同的环境情况，用户在动工前是应该对它们有个基本的了解。
传统的电话线布线系统也称为“户线工程”，由于该系统主要用于传输语音信号和窄带数据信号，一般采用一对铜线实现长距离传输，距离可以达到3～5公里。这种布线可以从片区机房敷设大对数铜缆到社区，一个社区根据大小设置几个分接点，从分接点到楼单元设配线盒，如果有用户报装电话时，则从配线盒直接引线入户，这种布线工程具有施工简单，对施工工艺要求不高，可以长距离传输的特点。
智能建筑布线又称为综合布线，它由一个系统集成中心通过综合布线系统将办公自动化系统、通信自动化系统和电力、消防、保安、照明、空调等安保监控自动化系统结合起来，达到信息化管理的目的。这种布线工程一般在一幢或几幢办公楼实施，具有信息点多样化、单位面积信息点密集(2个信息点/10平方米)、传输带宽要求高的特点。
社区以太网布线采用星形结构，通过“光纤+五类线”的方式，一般在几幢或几十幢住宅楼实施，为用户提供高速宽带接口。社区以太网布线具有五类线传输距离短(只有100米)、施工工艺要求高等特点，与综合布线相比，社区以太网布线信息点单一，单位面积信息点少，线路环境差，但是以太网接入技术非常成熟、标准化，平均端口成本低，带宽高，用户端设备成本低，是目前的布线热点。
通常网络工程经过调研，确定方案后，下一步就是工程的实施，而工程实施的第一步就是开工前的准备工作：设计综合布线实际施工图，确定布线的走向位置，需要考虑诸如：隐蔽性，对建筑物破坏(建筑结构特点)，在利用现有空间同时避开电源线路和其他线路，现场情况下的对线缆等的必要和有效的保护需求，施工的工作量和可行性(如打过墙眼等)等等，然后将这个图纸提供给施工人员、督导人员和主管人员使用;
然后是规划设计和预算，根据上述情况确定路由并申请批准，如需要在承重梁上打过墙眼时需要进行向管理部门申请，否则违反施工法规等，整个规划及破坏程度说明最好经甲方及管理部门批准;其次是修正规划。在正式的有最终许可手续的规划基础上，计算用料和用工，综合考虑设计实施中的管理操作等的费用提出预算和工期以及施工方案和安排。实施方案中需要考虑用户方的配合程度。实施方案需要与用户方协商认可签字，并指定协调负责人员指定工程负责人和工程监理人员，负责规划备料，备工，用户方配合要求等方面事宜，提出各部门配合的时间表，负责内外协调和施工组织和管理现场施工现场认证测试，制作测试报告制作布线标记系统?
需要提醒一下的是网络工程施工过程中需要许多施工材料，这些材料有的必须在开工前就备好料，有的可以在开工过程中备料，主要有光缆、双绞线、插座、信息模块、服务器、稳压电源、集线器等落实购货厂商，并确定提货日期，不同规格的塑料槽板、PVC防火管、蛇皮管、自攻螺丝等布线用料就位，如果集线器是集中供电，则准备好导线、铁管和制订好电器设备安全措施(供电线路必须按民用建筑标准规范进行)，制定施工进度表(要留有适当的余地，施工过程中意想不到的事情，随时可能发生，并要求立即协调)。
由于网络综合布线工程实施设计对布线的全过程起着决定性的作用，工程实施的设计机构应慎之又慎。从整体上来说，在实施设计时首先应注意符合规范化标准。结构化布线的实施设计不仅要做到设计严谨，满足用户使用要求，还要使其造价合理，符合规范化标准。国际和国内对结构化布线有着严格的规定和一系列规范化标准，这些标准对结构化布线系统的各个环节都做了明确的定义，规定了其设计要求和技术指标;
其次示根据实际情况设计。首先要对工程实施的建筑物进行充分地调查研究，收集该建筑物的建筑工程、装修工程和其他有关工程的图纸资料，并充分考虑用户的建设投资预算要求、应用需求及施工进度要求等各方面因素。如果建筑物尚在筹建之中就确定了结构化布线方案，则可以根据建筑的整体布局、走线的需求向建筑的设计机构提出有关结构化布线的特定要求，以便在建筑施工的同时将一些布线的前期工程完成。如果是在原有建筑物的基础上与室内装修工程同步实施的布线工程，则必须根据原有建筑物的情况、装修工程设计和实际勘查结果进行布线实施设计;
最后是要注意选材和布局。布线实施设计中的选材用料和布局安排对建设成本有直接的影响。在设计中，应根据网络建设机构的需求，选择合适类型的布线线缆和接插件，所选布线材料等级的不同对总体方案技术指标的影响很大。建议在布线中使用一家厂商的系列配套产品，因为布线是一套系统，而不是线缆和元件的简单组合。布局安排的设计除了对建设成本有直接的影响外，还关系到网络布线是否合理，对于一座多层建筑物来说，安装整个建筑物网络主干交换机的信息中心网络机房，最好设置在建筑物的中部楼层，如果各个楼层设置配线间，最好设置在楼层的中段，这样设计不但可以尽量缩短垂直和水平主干子系统的布线长度，节约材料，降低成本，还可以减少不必要的信道传输距离，有利通信质量的提高。
如果要从细节上来讲，还需要注意的还有施工现场督导人员要认真负责，及时处理施工进程中出现的各种情况，协调处理各方意见;如果现场施工碰到不可预见的问题，应及时向工程单位汇报，并提出解决办法供工程单位当场研究解决，以免影响工程进度;对工程单位计划不周的问题，要及时妥善解决;对工程单位新增加的点要及时在施工图中反映出来;对部分场地或工段要及时进行阶段检查验收，确保工程质量;最好制订出工程进度表，但在制订工程进度表时，要留有余地，还要考虑其他工程施工时可能对本工程带来的影响，避免出现不能按时完工、交工的问题，因此，建议使用督导指派任务表、工作间施工表。
而在工程施工结束时，还应该注意清理现场，保持现场清洁、美观;对墙洞、竖井等交接处要进行修补;各种剩余材料汇总，并把剩余材料集中放置一处，并登记其还可使用的数量;并做好总结材料：开工报告;布线工程图;施工过程报告;测试报告;使用报告和工程验收所需的验收报告?
1.穿线管内为什么最好不要有接头?接头应在什么部位?
通常是不在穿线管内连接导线，即若导线长度不够需接头时，导线的接头处不能在穿线管内，应在开关、插座、灯头盒等接线盒内接线，否则，易造成管内堵塞，散热不良，故障点不易查找，维修困难，并可能引发电气火灾。
2.为什么禁止使用移动式的床头灯?
移动式床头灯开关是*软绝缘导线与开关连接，在使用中导线与开关如果分离，带电的线头外露有可能造成火灾或触电事故。
3.照明开关为什么必须串接在相线上?
如果将照明开关串接在零线上，虽然断开时电灯也不亮，但灯头的相线仍然是接通的，而人们以为灯不亮就会错误地认为灯是处于断电状态。而实际上灯具上各点的对地电压仍是220伏的危险电压，如果灯灭时人们触及这些实际上带电的部位，就会造成触电事故，所以各种照明开关或者单相小容量用电设备的开关，只有串接在相线上，才能确保安全。
4.装修完之后，电验收要注意哪些方面的问题?
电路的所有开关要正常控制各路电源，所有插座要通电实验，左零右相，强弱电的插座距离要最低不小于30公分。
5.预埋弱电必须注意那些事项?
布线时要套PVC阻燃管，而且要横平竖直，遇拐弯要用弯头;弱电一般不走地;强电与弱电不公槽二着最小距离为300MM;音响线和宽带线不能接头，电话线网络线要用专用接头或分配器;待弱电布置好后，要进行检测实验，确保封槽后弱电畅通。
综合布线系统的设计思路与施工的基本方法 摘要：综合布线是智能建筑的“信息高速公路” ,综合布线系统的组合要素,综合布线系统的设计思路及施工。 关键词：综合布线；系统；拓扑结构 综合布线是一个模块化的、灵活性极高的建筑内或建筑物群之间的信息传输通道，是智能建筑的“信息高速公路” 。它包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部。综合布线由不同系列和规格的部件组成，其中包括：传输介质、相关连接硬件（如配线架、连接器、插座、插头、适配器）以及电器保护设备等。这些部件可用来构筑各种子系统，他们都有自己各自的用途，不仅易于实施，而且能随需求的变化而平稳升级。一个良好的综合布线对其服务的设备应具有一定的独立性，并能连接许多不同的应用设备，如模拟式或数字式机的公共系统设备，也应能支持图像等设备。 1 综合布线系统的组合要素 综合布线采用模块化的结构。按每个模块的作用，可把它划分6个部分，这6个部分可以概括为“一间、二区、三个子系统”即设备间；工作区；管理区；水平子系统；干线子系统；建筑群干线子系统。 1.1 设备间 设备间是在每一栋大楼的适当地点放置综合布线线缆和相关连接硬件及应用设备的场所。为了便于设备搬运，设备间最好位于每一栋大楼的第二层或第三层。在设备间内，可把公共系统的各种设备互相连起来。如电信部门的中继线和公共系统设备。设备间还包括建筑物的入口区的设备或电器保护装置及其连接到符合要求的建筑物接地点。它相当于电话系统的站内配线设备及电缆、导线连接部分。 1.2 工作区 工作区是放置应用系统终端设备的地方。它由终端设备接到信息插座的连线（或接插软线）组成，它用接插软线在终端设备和信息插座之间搭接。它相当于电话系统中连接电话机的用户线及电话机终端部分。在进行终端设备和信息插座连接时，可能需要某种电器转换装置。如：适配器，可使不同尺寸和类型的插头与信息插座相匹配，提供引线的重新排列，可使多对电缆分成较小的几股，使终端设备与信息插座相连接。 工作区布线是用接插软线把终端设备连接到工作区的插座上。工作区布线随着应用系统的终端设备不同而改变,因此它是非永久性的。 1.3 管理区 管理区在配线间或设备间的配线区域,它采用交联和互连等方式，管理干线子系统和水平子系统的线缆。管理区为连通各个子系统提供连接手段，它相当于电话系统中的每层配线箱或电话分线盒部分。管理子系统应由交接间的配线设备，输入／输出设备组成。 1.4 水平子系统 水平子系统是将干线子系统经配线间的管理区连接并延伸到工作区的信息插座。水平子系统与干线子系统的区别在于，水平子系统总处于同一层上，线缆一端接在配线间的配线架上，另一端接在信息插座上。在建筑物内，干线子系统总是位于垂直的弱电井内或垂直的弱电间内。并采用大对数电缆或光缆，而水平子系统多为4对双绞电缆。这些双绞电缆能支持大多数终端设备。在需要较宽带应用时，水平子系统也可以采用“光纤到桌面”的方案。当水平工作面积较大时，在这个区域可设置二级交接间。这种情况的水平线缆一端接在楼层配线间的配线架上，另一端还要通过二级交接间的配线架连接后，再端接到信息插座上。 1.5 干线子系统 干线子系统是由设备间和楼层配线间之间的连接线缆组成。采用大对数双绞电缆或光缆，两端分别端接在设备间和楼层配线间的配线架上，它相当于电话系统的干线电缆。干线子系统应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。 1.6 建筑群子系统建筑群由两个及两个以上建筑物组成。这些建筑物彼此之间要进行信息交流。综合布
目前基于铜介质双绞线的千兆以太网有两个标准，即1000Base-T 和1000Base-Tx。1000Base-T 是基于四对双绞线，全双工运行（每对线双向传输）的网络。该技术使用的是比较复杂、效率更高的编码技术，且其带宽（不等于传输速率）为100MHz。这也是该技术的一个出发点，即希望该网络技术可以运行在五类线上。由于是四对线同时进行双向传输，线对之间的串扰就比较严重，而更高效的编码技术要求更好的信噪比，因此，这种技术就要求网卡以及网络设备的接口，例如交换机或HUB，必须有串扰消除技术才能保证网络可以正常的接收信号。这样就使得网络的端口接入费用增高(特殊的接收电路设计)，而这种1000Based-T 的网络在超五类或者性能较好的五类系统(经过TSB95 标准的认证测试)上就可以运行。 1000Base-Tx 也是基于四对双绞线，但却是以两对线发送，两对线接收( 类似于100Base-Tx)。由于每对线缆本身不进行双向的传输，线缆之间的串扰就大大降低，同时其编码方式也相对简单。这种技术对网络的接口要求比较低，不需要非常复杂的电路设计，降低了网络接口的成本。但由于使用线缆的效率降低了(两对线收，两对线发)，要达到1000Mbps的传输速率，其带宽就必须超过100MHz，也就是说在五类和超五类的系统中不能支持该类型的网络。一定需要六类系统的支持， 综上所述，1000Based-T 可以运行在超五类或高性能的五类系统上，但是网络接口的成本比较高。1000Based-Tx 只能运行于六类系统上。 解答你的问题: 1.是说6类线本身就能达到1000Mb/s的传输速率吗？对 2.不用借助价格高昂的特殊设备的支持？对 3.这些设备一般是指什么设备呢？交换机和网卡等网络设备 4.还有就是超5类线支持1000Mb/s的传输速率是8条线都需要用上吗？对 5.为什么用8条？规范规定 6.6类支持1000Mb/s的传输速率用几条线？还是常用的1、2、3、6这四条？8条 7.这传输带宽与传输速率有什么关系呢？带宽大,速率高,传输的数据越多.和高速公路越宽车道越多,车速越快,经过的车辆会越多一个道理. 8.2种线带宽差这么多传输速率却都能到1000Mb/s？参考上个问题的解答,在车速缺相差很大的情况下,想要单位时间内经过车辆一样多,怎么办? 只能增加路宽,也就是增加车道.所以超五千兆传输是用1000Base-T,四对双绞线，全双工运行,又发又收.而六类就可以只两对线发送，两对线接收. 9.1000Base-T是指传输速率到1000Mb/s吗？是的
综合布线的基础知识 100Base－T4使用4 线对3 类电缆的100 Mbit/s 快速以太网。 100Base－TX使用2 线对5 类电缆的100 Mbit/s 快速以太网。 100VG－AnyLAN最早由惠普公司和AT＆T 共同开发的使用需求优先级协议的100 Mbit/s 局域网。 10 Base－T使用非屏蔽双绞线（UTP）电缆，满足电子和电气工程师协会（IEEE）802，3 标准（与以太网相同）传输速率为10 Mbps 的局域网。 临时布线系统将多家厂商生产的不同类型的布线部件来实现布线系统的布线系统方案。 模拟传输使用连续变量和直接物理测量值（比如电压等）来表示信号的信号传输方式。 应用一种系统，与其相关连的传输方式受到电信布线系统的支持。 应用层开放式系统互连模型（OSI）的最高层（第7层）。这一层主要是用于支持用户应用程序和负责管理应用程序之间的通信，例如电子邮件应用、文件传输应用等。 异步两个或多个信号源使用独立的时钟信号，因此它们具有不同的频率和相位。 异步数据传输一种传输数据的方式，需要传送的数字或字母符号（由7到8位二进制数字表示）前面加上开始或结束位，从而形成一种7/8 位方式在（数字）传输媒介上实现数据传输。 异步转移模式（ATM）一种高速的，以单元（cell）为基础的交换技术，它采用多种技术将语音、数据和视频等信号放在长度固定的数据包（单元）内。这些单元沿着交换路径传输，它们并不是按照固定的顺序达到接收方（因此使用了异步这个术语）。 衰减随着传输线长度或无线电波传输距离的不断增加造成信号减小的现象。 干线综合布线系统的一个组成部分，包括一个用于支持从设备间到楼上、或同一层楼内配线间连接的主电缆布线及相应设施。 平衡电路用于产生相同和相反信号的电路，它将这些信号送入两个导线。电路的平衡特性越好，信号的散射就越小，它的噪声抑制特性也越好（因此它的EMC 性能就越好）。 平衡双绞线电缆包括一对或多对金属对称电缆单元（双绞线或四绞线）的电缆。 不平衡变压器用于在平衡和非平衡线路之间实现阻抗匹配的设备，通常是用于双绞线和同轴电缆之间。 带宽在一个信道上用于传输信息的可用频率范围。它是用来表示信道传输能力的指标。因此，带宽越宽，电路能够传输的信息量就越大。带宽的单位为Hz 、bit/s 或MHz，km （用于光纤）。
弱电人要知道的综合布线系统基础知识 综合布线系统由六个子系统组成，它们是工作区子系统、水平干线子系统、管理子系统、垂直干线子系统、建筑群子系统和设备间子系统。子系统之间的关系如图6-39所示。 图6-39综合布线系统的结构示意图 综合布线系统中需要用到的功能部件，一般有以下几种。
(1)建筑群配线架(CD)。 (2)建筑群干线电缆或建筑群干线光缆。 (3)建筑物配线架(BD)。 (4)建筑物干线电缆或建筑物干线光缆。 (5)楼层配线架(FD)。 (6)水平电缆或水平光缆。 (7)转接点(选用)(TP)。 (8)信息插座(IO)。 (9)通信引出端(TO)。 1.工作区子系统 工作区子系统由终端设备连接到信息插座的连线(或软线)组成，它包括装配软线、适配器和连接所需的扩展软线，并在终端设备和I/O之间搭桥。在进行终端设备和I/O连接时，可能需要某种传输电子装置，但是这种装置
并不是工作区子系统的一部分。例如，有限距离调制解调器能为终端与其他设备之间的兼容性和传输距离的延长提供所需的转换信号。有限距离调制解调器不需要内部的保护线路，但一般的调制解调器都有内部的保护线路。 工作区布线是用接插软线把终端设备连接到工作区的信息插座上。工作区布线随着系统终端应用设备不同而改变，因此它是非永久的。工作区子系统的终端设备可以是电话、微机和数据终端，也可以是仪器仪表、传感器和探测器。图6-40所示为工作区子系统的信息插座配置，图6-41为工作区子系统组成示意图。
图6-40工作区子系统的信息插座配置
图6-41工作区子系统 2.水平配线子系统 从楼层配线架到各信息插座的布线属于水平布线子系统。水平布线子系统是整个布线系统的一部分，它将干线子系统线路延伸到用户工作区。水平布线子系统总是处在一个楼层上，并端接在信息插座或区域布线的中转点上。SYSTIMAX SCS将上述的电缆数限制为4对或25对UTP(非屏蔽双绞线)，它们能支持大多数现代通信设备。在需要某些宽带应用时，可以采用光缆。水平布线
一、网络综合布线系统工程技术 1、2007年10月1日开始实施的GB50311——2007《综合布线系统工程设计规范》和 GB50312《综合布线系统工程验收规范》两个中国国家标准。 2、综合布线概念： 综合布线系统是指用数据和通信电缆、光缆、各种软电缆及有关连接硬件构成的通用布线系统，它能支持语音、数据、影像和其他信息技术的标准应用系统。 在GB50311——2007《综合布线系统工程设计规范》设计中宜将综合布线系统分为：基本型、增强型、综合型3种常用形式。 （1）基本型综合布线系统大多数能支持话音/数据，其特点是一种富有价格竞争力的综合布线方案，能支持所有话音和数据的应用，应用于语音、话音/数据或高速数据，便于技术人员管理，能支持多种计算机系统数据的传输。 （2）增强型综合布线系统不仅具有增强功能，而且还可提供发展余地。它支持话音和数据应用，并可按需要利用端子板进行管理，特点是每个工作区有两个信息插座。（3）综合型综合布线系统的主要特点是引入光缆，可适用于规模较大的智能大楼，其余特点与基本型或增强型相同。 3、综合布线系统工程的各个子系统 GB50311——2007《综合布线系统工程设计规范》国家标准规定，在综合布线系统工程设计中，将综合布线系统按照以下7个子系统：工作区子系统（服务区子系统）、水平子系统（配线子系统）、垂直子系统（干线子系统）、管理间子系统、设备间子系统、建筑群子系统、进线间子系统。 （1）工作区子系统：是指从信息插座延伸到终端设备的整个区域，即一个独立的需要设置终端的区域划分为一个工作区。工作区域可支持电话机、数据终端、计算机、电视机、监视器以及传感器等终端。它包括信息插座、信息模块、网卡和连接所需的跳线，并在终端设备和输入/输出（I/O）之间搭接。它是由跳线与信息插座所连接的设备组成。 在设计中必须注意以下几点： <1>从RJ-45插座到计算机等终端设备间的连线宜用双绞线，且不要超过5m。 <2>RJ-45插座宜将首先考虑安装在墙壁上或不易被触碰到的地方。 <3>RJ-45信息插座与电源插座等应尽量保持20cm的距离。 <4>对于墙面型信息插座和电源插座，其底边距离地面一般应为30cm。 设计要点： <1>工作区内线槽的敷设要合理、美观。 <2>信息插座设计在距离地面30cm以上的距离。 <3>信息插座与计算机设备的距离保持在5m范围内。 <4>网卡接口类型要与线缆接口类型保持一致。 <5>作区所需的信息模块、信息插座、面板的数量要准确。 信息插座与连接器的接法：对于RJ-45连接器与RJ-45信息插座，与4对双绞线的接法主要有两种，一种是568A标准，另一种是568B的标准。 设计步骤：需求分析——技术交流——阅读建筑物图纸——初步设计方案——概算——方案确认——正式设计——预算。 工程概算的计算公式：工程造价概算=信息点数量*信息点的价格 每个信息点的造价概算中应该包括材料费、工程费、运输费、管理费、税金等全部费用。材料中应包括机柜、配线架、配线模块、跳线架、理线环、网线、模块、底盒、面板、桥架、线槽、线管等全部材料及配件。
综合布线基础知识 标签：财经2012-05-03 21:58 星期四 (1) 4C技术——自动化系统中应用了现代计算机技术(Computer)、现代控制技术(Control)、现代通信技术(Communication)及现代图形显示技术(CRT),即4C技术。 (2) 我国标准《智能建筑设计标准》(GB/T50314-2000)是规范建筑智能化工程设计的准则。其中对智能办公楼、智能小区等大体上分为5部分内容，包括建筑设备自动化系统、通信网络系统、办公自动化系统、综合布线系统、建筑智能化 系统集成。 (3) 综合布线一般采用分层星形的拓扑结构。 (4) 万兆铜缆以太网10GBase-T标准，对现布线系统支持的目标如下：4连接器双绞线铜缆系统信道、100m长度F 级(7类)布线信道、100m长度新型E级(6类)布线信道。 (5) 智能小区的类型包括：住宅智能小区、商住智能小区、校园智能小区 (6) 综合布线系统工程中，用户需求分析必须遵循的基本要求。包括：确定工作区数量和性质、主要考虑近期需求，兼顾长远发展需要、多方征求意见。 (7) 综合布线系统工程常用的标准。包括：国际标准、北美标准、中国国家标准。 (8) 3类信息模块支持16Mbit/s信息传输，适合语音应用；超5类信息模块支持1000Mbit/s信息传输，适合语音、数据和视频应用；6类信息模块支持1000Mbit/s信息传输，适合语音、数据和视频应用 (9) 水平子系统布线距离：水平电缆最大长度为90米，配线架跳接至交换机、信息插座跳接至计算机总长度不超过10米，通信通道总长度不超过100米。 (10) 垂直干线子系统设计的描述： A．干线子系统的设计主要确定垂直路由的多少和位置、垂直部分的建筑方式和垂直干线系统的连接方式 B．综合布线干线子系统的线缆并非一定是垂直分布的 C．干线子系统垂直通道分为电缆孔、管道、电缆竖井3种方式 (11) 根据管理方式和交连方式的不同，交接管理在管理子系统中常采用下列一些方式， A．单点管理单交连 B．单点管理双交连 C．双点管理双交连 (12) 防静电活动地板的描述： A．缆线敷设和拆除均简单、方便，能适应线路增减变化。 B．地板下空间大，电缆容量和条数多，路由自由短接，节省电缆费用 C．不改变建筑结构，即可以实现灵活布线
网络综合布线方案一：项目总体规划 1.办公楼综合布线项目介绍 1. 布线系统将贯穿于各楼层的各个平面。主要为网络、数据、图像、视频等系统信号提供高性能传输路由。 2. 作为一个综合性的线路平台，应具有最大的兼容性和开放性，可满足各类型通讯及计算机等的传输需要和网络结构，提供一个标准化、高带宽、低成本的网路环境。 3. 系统应具有开放的模块化结构，可灵活地进行资源分配，线路管理、变更和扩展。 4. 系统应提供一个安全、有序、便于管理的设备安装及连接环境，可快捷简便地进行系统安装和运行。 5. 在充分考虑目前应用情况下，以高起点和适度超前的原则来规划本系统。为各种高性能应用提供充足的传输带宽，为日后系统的升级提供充足的空间。 6. 采用目前国际上最先进的工程标准及规范，去设计和规划系统。 2.办公楼综合布线项目要求 基本情况：整个局域网采用以太网技术，主干带宽达1000Mbps，1000Mbps到桌面。
1、? 开放。采用标准RJ45接口，兼容不同厂家的标准产品。 2、? 灵活。水平子系统支持语音、数据，支持100Base-T 1000Base-T等。 3、? 先进。采用目前流行，具有一定先进技术的超六类系列产品。 4、? 易于管理。面板、配线架有明显标识，机房线路管理、维护方便。 3.有关技术要求 1.符合最新的国际标准ISO/IEC11801超六类布线系标准，产品应符合做主网络的高速、可靠的信息传输要求，并具有高度灵活性、可靠性、综合性、易扩容性。 2.进行开放式布线，所有插座端口都支持数据通讯、话音和图像传递，满足电视会议，多媒体等系统的需要。 3.能满足灵活的应用要求，即任一信息点能够方便地任意连接终端设备。 4.所有接插件都应是模块化的标准件，以方便管理并在将来有更大的发展时，容易地将设备扩展进去 5.能够支持千兆速率的数据传输，可支持以太网、高速以太网、令牌环网、ATM、FDDT、ISDN等网络及应用。 6.网络易于管理。 4. 项目设计目标
16_网络综合布线系 统基础
网络综合布线基础报告 目录 一.设备间子系统-------------------------------------------------------------------------------1 二.管理间子系统-------------------------------------------------------------------------------2 三.进线间子系统-------------------------------------------------------------------------------3 四.垂直干线子系统----------------------------------------------------------------------------5 五.工作区子系统--------------------------------------------------------------------------------6 六.水平干线子系统-----------------------------------------------------------------------------7 一.设备间子系统 设备间是在每一幢大楼的适当地点设置进线设备，进行网络管理以及管理人员值班的场所。设备间子系统应由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。 数据主设备间配线架的数量主要是根据总体网络点的数量或者该楼层（以及相近楼层，这要看系统图是怎么设计的）的网络点数量来配置的。不同的建筑，不同系统设计，主设备间的配线架都会不同。如，一栋建筑只有四层，主设备间设置在一层，所有楼层的网络点均进入该设备间，那么配线架的数量就等于该建筑所有的网络点/配线架端口数（24口、48口等），并加上一定得余量；如果，一栋建筑有9层，主设备间设置在4层，那么为了避免线缆超长，就可能每层均设有分设备间，且有交换设备。那么主设备间的配线架就等于4层的网络点数量/配线架端口数（24口、48口等）。 语音的类似，区别在于语音的进线大多数采用对数电缆，在设备间经过跳线跳接后进入铜缆配线架，然后通过5类或者6类线至前端面板。
综合布线系统的基本组成部分 综合布线系统的结构是开放式星型拓扑结构，可以支持电话、数据、图文、图像等多媒体业务需要。 从工程的角度出发，综合布线系统可划分成六个部分，其中包括三个子系统：配线（水平）子系统；干线（垂直）子系统；建筑群子系统及工作区、设备间、管理。当然，对于一个建筑群及建筑物的配线系统而言，还需考虑到外部缆线的引入场地（进线区）。 1 工作区 一个独立的需要设置终端设备的区域宜划分为一个工作区。工作区应由水平布线子系统的信息插座延伸到工作站终端设备处的连接缆线及适配器组成。一个工作区的服务面积可按5~30m2 估算，或按建筑物不同的应用场合及功能需求调整面积的大小。每个工作区至少设置一个信息插座用来连接电话机或计算机终端设备，或按用户要求设置。工作区内的每一个信息插座均应支持电话机、计算机、数据终端、等终端设备的设置和安装。 2 水平布线子系统
水平布线子系统应由工作区的信息插座、信息插座至楼层配线设备（FD）的配线电缆或光缆、楼层配线设备和设备缆线及跳线等组成，如下图所示（图略）。 3 垂直布线子系统 垂直布线子系统应由设备间的建筑物配线设备（BD）和设备缆线及跳线以及设备间至各楼层配线间的干线缆线组成，如下图所示（图略）： 4 设备间 设备间是在每一幢大楼的适当地点设置电信设备和计算机网络设备，以及建筑物配线设备，进行网络管理的场所。对于综合布线系统工程设计，设备间主要安装建筑物配线设备（BD），电话、计算机等各种主机设备及引入设备可合装在一起。设备间内的所有总配线设备应用色标区别各类用途的配线区。设备间位置及大小应根据设备的数量、规模、最佳网络中心等因素，综合考虑确定。 5 管理
3.1综合布线的部件传输媒质⑴对绞线和对绞对称电缆根据我国通信行业标准《数字通信用对绞/星绞对称电缆》和《大楼通信综合布线系统》的规定，国内只生产特性阻抗为100Q和150Q 的两种规格，不生产120Q的产品。目前已建和在建的综合布线系统工程，如采用国外厂商生产的120Q对绞线电缆时，可参考相关的标准。在新建的综合布线系统工程中，不允许再采用120 Q的产品。3.1 综合布线的部件 传输媒质⑴对绞线和对绞对称电缆UTP:UTP对绞电缆是无屏蔽层的非屏蔽缆线，由于它具有觅量轻、体积小、弹性好和价格适宜等特点, 所以使用较多，甚至在传输较高速数据的链路上也有采用。但其抗外界电磁干扰的性能较差，安装吋因受牵拉和弯脚，易使其均衡绞距受到破坏，因此，不能满足电磁兼容（EMC）性规定的要求。同时该种电缆在传输信息时易向外辐射泄漏，安全性较差，在党政军和金融等重要部门的工程屮不宜采用?3.1综合布线的部件传输媒质⑴对绞线和对绞对称电缆STP: STP（每对芯线和电缆绕包铝箔、加铜编织网）FTP （纵包铝箔）SFTP （纵包铝箔、加铜编织网）对绞电缆 都是有屏蔽层的屏蔽缆线，具有防止外来电磁干扰和防止向外辐射的特性，但它们都存在重量重、体积大、价格贵和不易施工等问题。在施工安装屮均要求完全屏蔽和正确接地，才能保证其特性效果。因此，在决定是否采用屏蔽缆线时，应从智能化建筑的使用性质、所处的环境和今后发展等因素综合考虑。3.1综合布线的部件传输媒质（2）光缆根据我国通信行业标准规定，在综合布线系统
中，按工作波长采用的光纤是0. 85nm0.8nm~0.9um）和 1.30nm （l?25uin?l?35m）两种。以多模光纤（MMF）纤芯直径考 虑，推荐采用50 u m / 125卩m或62. 5卩m / 125卩m两种类型的光 纤。在要求较高的场合，也可采用& 3um/ 125 u m突变型单模光纤（SMF）. 其中以62. 5 Um/125 uni渐变型增强多模光纤使用较多。因为它具有光耦 合效率较高、纤芯直径较大，在施工安装＜a name=bai dusnapOX/a＞时光〈/B〉纤对准耍求不高，配备设备较少等优点，而且光缆在微小弯曲或较大 弯曲时，其传输特性不会有太大的改变。3.1综合布线的部件连接硬件连 接硬件是综合布线系统中各种接续设备（如配线架等）的统称。连接硬件 包括主 件的连接器（乂称适配器）、成对连接器及接插软线，连接硬件是综合布线系统中的重耍组成部分。在综合布线系统中，通常以装 设配线架（柜）的位置来命名，有建筑群配线架（CD）、建筑物配线架（BD）和楼层配线架（FD）等。此外，连接硬件尚有按外壳 材料或组装结构以及特殊耍求来划分的，因分类繁多且不常用所以不作细述。目前，国内外产品的连接硬件主要有100Q的电缆布线用、150Q的电缆 布线用、光纤或光缆用（它们都包括通信引出端的连接硬件）三大类型。 3.2综合布线系统的指标参数综合布线系 统的信道和链路（1）信道和链路的区别信道是通信系统中 必不可少的组成部分，它是从发送输出端到接收输入端之间传送信息的通 道。以狭义来定义，它是指信号的传输通道，即传输媒质，不包括两端的设备。综合布线系统的信道是有线信道，从图1中可看出其信道不包括两端设
综合布线系统 一、综合布线系统基本介绍 综合布线系统是一个用于语音、数据、影像和其他信息技术的标准结构化布线系统，是建筑物或建筑群内的传输网络，使语音和数据通信设备、交换设备和其它信息管理系统彼此相连接。 综合布线系统的优点：1、采用模块化结构设计，易于扩展、管理和维护。2、使用统一的信息插座，可连接不同类型的设备。3、改变、移动和设备升级方便，只需在配线架上跳线。4、使用标准电缆、配线架、插头和模块插孔，兼容不同厂商的设备。 主要包含6个子系统:工作区子系统、水平子系统、管理子系统（即楼层配线间系统）、垂直主干子系统、设备间子系统（即中心机房）、建筑群连接子系统。 工作区子系统： 概念：工作区子系统是指从由水平子系统的信息插座到用户终端设备之间的连接。 组成： 1、工作区的信息模块（UTP/FTP ) 2、面板（单口/双口墙装86型面板、光纤面板、地插） 3、跳线（UTP/FTP软跳线，双工光纤跳线，电话跳线）。 注：跳线最大长度不能超过5M，一般2M。
水平区子系统： 概念：将双绞线从楼层配线间的配线架连接到各用户工作区的信息插座上。 组成： 1、水平连接双绞线（超五类/六类/屏蔽/非屏蔽）（PVC管、金属管、桥架、直线槽等) 2、水平光缆 注：水平双绞线的长度不超过90米。（含上墙与下墙的长度） 楼层管理子系统： 概念：通过主干线缆将主设备间与各楼层配线间系统连接起来。 组成：配线架、理线器、光纤配线架、语音配线架等等
垂直主干子系统： 概念：通过主干线缆将主设备间与各楼层配线间系统连接起来。 组成：光纤（分单模、多模）、大对数电缆 设备间子系统： 概念：设备间子系统应由语音、图像、数据等各种设备及其配线设备和主配线架等组成。 组成：主光纤配线架、主语音配线架等 建筑群子系统： 概念：建筑群主干子系统是通过各建筑物之间的缆线连接各建筑物之间的传输介质和各种支持设备组成的一个建筑群综合布线系统。
P2 一、弱电系统工程指第二类应用。主要包括： １、电视信号工程，如电视监控系统，有线电视。 ２、通信工程，如电话。 ３、智能消防工程。 ４、扩声与音响工程，如小区的中背景音乐广播，建筑物中的背景音乐。 ５、综合布线工程，主要用于计算机网络。 P4 二、综合布线系统包含哪些东西：电话网络和计算机网络。 一种是主张将所有的弱电系统都建立在综合布线所搭起的平台上，也就是用综合布线代替所有的传统弱电布线；另一种则主张将计算机网络布线、电话布线纳入到综合布线中，其他的弱电系统仍采用其特有的传统布线。从目前的技术性及经济性角度看，第二种主张更合理些，所以现在的综合布线系统设计更多采用第二种设计思路。 P5 三、综合布线的必要性 1. 通信系统故障大多因线路引起70%（线路故障通常包括线路损坏及线路受到严重电磁干扰） 2. 布线系统投资在整个通信系统投资中所占的比例极小10% 3. 布线系统生命期长15-25年 4. 布线系统改造困难 P6 四、综合布线拓扑：分层星型拓扑结构 P7 五、六大子系统的作用、范围、常用介质 ①工作区子系统又称为服务区子系统，提供从水平子系统端接设施到设备的信 号连接，通常由终端设备、网络跳线和信息插座组成。介质：双绞线。 ②水平干线子系统也称为水平子系统。它是从工作区的信息插座开始，到管理 间子系统的配线架，结构一般为星型结构。介质：双绞线。 ③管理间子系统为连接其他子系统提供手段，其主要设备包括局域网交换机、 布线配线系统、机柜、电源和其他有关设备。介质：双绞线或光纤 ④垂直干线子系统也称主干子系统，它提供建筑物的干线电缆，负责连接管理 间子系统到设备间子系统。它也提供建筑物垂直干线电缆的路由。传输介质可能包括一幢多层建筑物的楼层之间垂直布线的内部电缆，或从主要单元（如计算机房或设备间）和其他干线接线间来的电缆。介质：光缆或大对数电缆⑤设备间子系统由电缆、连接器和相关支撑硬件组成。它是综合布线系统的管 理中枢，包括计算机局域网主干通信设备、各种公共网络服务器以及邮电部门的光缆、同轴电缆、程控交换机等。为了便于设备的搬运和汇接（如广域网线缆接入），设备间的位置通常选定在每一幢大楼的第1~3层。介质：电缆或光缆。 ⑥建筑群子系统是将一个建筑物中的电缆延伸到另一个建筑物的通信设备和装 置，通常由光缆和相应设备组成。建筑群子系统是综合布线系统的一部分，它支持楼宇之间通信所需的硬件，包括导线电缆、光缆以及防止电缆上的脉冲电压进入建筑物的电气保护装置。介质：光缆。

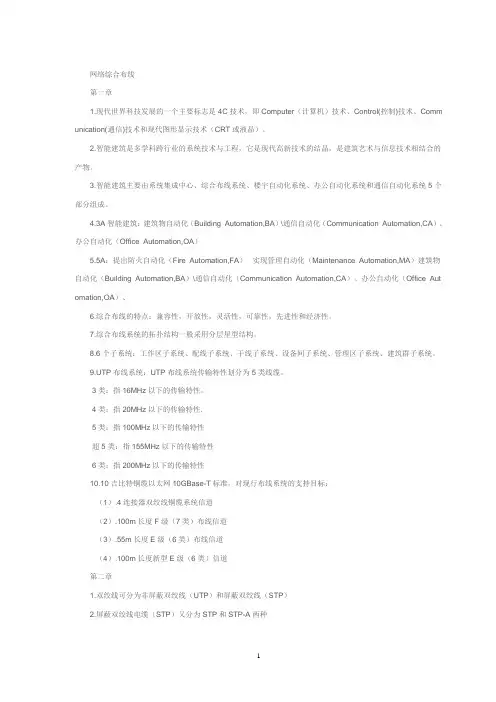

网络综合布线知识汇总 1、现代世界科技发展的一个主要标志是4C技术，即Computer （计算机）技术、Control（控制）技术、Communication（通信）技术和现代图形显示技术（CRT或液晶）。 2、智能建筑是多学科跨行业的系统技术与工程，它是现代高新技术的结晶，是建筑艺术与信息技术相结合的产物。 3、智能建筑主要由系统集成中心、综合布线系统、楼宇自动化系统、办公自动化系统和通信自动化系统 5 个部分组成。 4、3A 智能建筑：建筑物自动化（BuildingAutomation ，BA）、通信自动化（CommunicationAutomation，CA、办公自动化（OfficeAutomation ，OA。 5 、5A ：提出防火自动化（FireAutomation ，FA）、实现管理自动化（Mai ntenan ceAutomatio n , MA、建筑物自动化（Buildi ngAutomatio n , BA、通信自动化（CommunicationAutomation , CA、办公自动化（OfficeAutomation , OA。 6、综合布线的特点：兼容性、开放性、灵活性、可靠性、先进性和经济性。 7、综合布线系统的拓扑结构一般采用分层星型结构。 8、6 个子系统：工作区子系统、配线（水平、子系统、干线（垂直、子系统、设备间子系统、管理区子系统、建筑群子系统。 9、双绞线可分为非屏蔽双绞线（UTP和屏蔽双绞线（STP 10、屏蔽双绞线电缆（STP又分为STP和STP-A两种 11、双绞线的最大传输距离为100 m。如果要加大传输距离，在两段双绞线之间可安装中继器，最多可安装 4 个中继器。如安装 4 个中继器连接 5 个网段，则最大传输距离可达500m。
