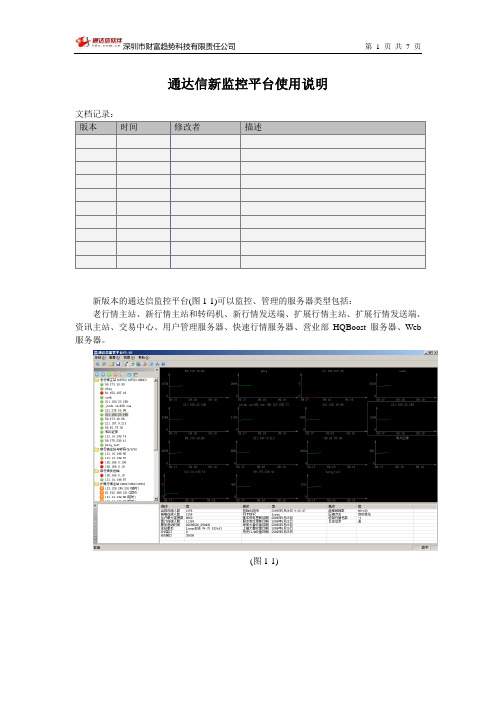

通达信新监控平台使用说明
文档记录：
一. 监管平台简介
新版本的通达信监控平台(图1-1)可以监控、管理的服务器类型包括：
行情转播器、沪深行情主站与转码机、行情转发器(VIM)、扩展行情主站、扩展行情主站、扩展行情转发器(DTF)、资讯主站、交易中心、用户管理服务器、快速行情服务器、智能行情服务器、行情Boost、WEB服务器、量化主站、安全中心、消息服务器、程序交易中心、移动网关、TP/TS服务器、WebTQ服务器、直连服务器、资讯分发中心。
(图1-1)
二. 基本操作
服务器信息增删改
右键点击树形列表控件，弹出右键菜单（图1-2）,如图所示：
选择“添加服务器信息”菜单项可增加服务器信息；
选择“修改服务器信息”菜单项可修改配置选中的服务器信息；
选择“删除服务器信息”菜单项可将该服务器从树形列表中删除，不再对其监控和管理。
（图1-2）
同时也可以点击树形列表上方的工具栏按钮(图1-3)，对监控服务器节点进行上移、下移、添加、删除、修改等操作。
（图1-3）
系统设置
点击主界面工具栏上的“系统设置”按钮或通过菜单“系统”->“系统设置”菜单项可以打开系统设置对话框，对监控平台做相应的设置。
其中“连接报警”界面的“排队请求数警报”，“活动线程数警报”,设置交易中心的排队请求数和活动线程数超过配置的值后报警。
“客户校验警报”是针对登录测试交易中心，客户校验功能错误错误后报警。可以同时配置错误码和错误信息进行针对性的报警。
如图（图1-4）所示，点击“浏览”按钮即可设置报警声音文件路径。
（图1-4）
涉及到的具体配置为jktool.ini的[config]域：
;最大排队请求数
MaxQueueReqNum=
;最大活动线程数
MaxActiveThreadNum=
;客户校验错误码(可配置多个,逗号分隔)
KhjyErrorCode=
;客户校验错误信息(可配置多个,逗号分隔)
KhjyErrorInfo=
“业务报警”界面，是针对登录测试交易中心的资金链路状态设置报警的，包括正常，异常，错误等等状态。进行资金链路测试需要在交易中心管理界面进行设置。如图（图1-5）所示,点击“启动业务报警声音”，然后点击“浏览”选择需要设置的报警声音文件。
（图1-5）
“导出监控信息”界面,勾选“定时导出监控信息”选项，添加对应的时间点，可以在特定的时间点，导出当前监控信息到文件。勾选“是否将监控信息导入数据库”，程序将自动实时的将监控信息导入设置好的数据库。同时日志可根据自己的要求保存两种格式。
全局屏蔽设置
“全局屏蔽”中包括如下图示功能，若勾选“屏蔽所有港股异常报警”则可屏蔽港股主站因数据长时间不变化的报警。
点击“全局报警时间段设置”可弹出报警时间段设置界面。
设置全局屏蔽报警时间段,所有主站将在设置的时间段内不报警,可设置三个有效时间段。行情转发器VIM监控报警时间段,设置好后VIM只在设置的时间段内报警。
主站工具
“主站工具”中的“资讯主站日志统计”功能，需要首先提取对应资讯主站的日志文件后才可进行统计分析。
三. 监控服务器信息
为了方便地将所要监控的服务器加入监控主视图中，监控平台提供了3种监控项添加模式(图1-6)：
①展开所有当前类型下的监控项：只添加当前服务器类别下的所有服务器；
②展开所有监控项：一次性加入监控平台中所有的服务器；
③自由选择：只添加单击选中的的服务器。
(图1-6)
监控平台提供了服务器信息列表(图1-7)，连接信息列表(图1-8)，连接状态变更列表（图1-9）来显示服务器相关的详细信息
(图1-7)
(图1-8)
（图1-9）
服务器信息列表定时刷新服务器相关信息，包括当前在线人数、高峰在线人数、允许最大连接数、服务器启动时间等服务器相关信息。具体显示内容根据服务器的类型各不相同。
对于交易中心而言，新版本中提供了授权信息的显示，包含到期日期，授权人数等。对于设置了登录测试的交易中心，资金测试正常的会显示蓝色五角星，数据异常会显示黄色五角星，出现错误则显示红色五角星。
资金链路测试相关图标说明：
资金测试正常资金测试数据异常资金测试出现错误
1.登录正常或者资金测试正常时,显示的图标
2.登录正常,客户的资金和配置的资金比较,差值区间在(0,1)时,显示的图标
3.登录失败或者资金余额(104)功能出错时,显示的图标
注意：对于新行情转码与主站和扩展行情主站服务器，当某一项监控信息有异常时(例如没有验证通过或是DTF断开)，该项信息将以红底高亮标识出来，同时监控树形列表中该服务器图标将显示为橘黄色小问号，具体内容参见第四节图标示例说明。
连接信息列表定时刷新所有监控项的连接状态信息，显示各个监控项的状态信息。
连接状态变更列表在某一个监控项状态状态变更为断开或警告时将给予会提示(不重复提示)，同时在主窗口不是活动窗口的情况下会主动弹出连接状态变更对话框。（注意：新版本监控平台仅在状态变更列表打开情况下才会弹出对话框）
转码机监控列表（图1-10）用于监控新行情转码主站中各个监控项的转码机相关信息。可通过右键菜单“查看新转码机监控列表”或工具栏对应按钮打开转码机监控列表。
（图1-10）
转码机监控列表显示当前行情转码主站分类下所有监控项的转码机监控信息，上方列表显示转码机版本、上海VIM连接及状态、上海行情时间、上海总手，深证VIM连接及状态、
深圳行情时间、深圳总手等信息；下方的备注信息区域显示转码机的的IP地址、端口、转码机时间、启动时间、当前使用VIM信息、备用VIM信息、用户代码等相关信息。
转码机监控列表在上海或深圳大盘在系统设置的报警时间内没有变化时会报警。
双击转码机监控列表某一项，如果转码机密码正确将自动打开转码机管理对话框；如果转码机密码错误，则弹出密码输入对话框提示重新输入转码机密码。
转码机监控列表图标说明:
转码机工作正常无法连接到转码机转码机密码错误转码机报警
四. 管理服务器
右键点击监控树形列表中的某一监控项，弹出右键菜单(图1-11)
（图1-11）
通过选择“行情通告管理”或“服务器管理与控制”菜单项对选中的服务器进行管理。选中上述菜单项后，如需输入管理密码，将会弹出密码输入窗口，提示输入密码。在正确输入密码后，将弹出相应服务器管理对话框(图1-12)。不同监控项对应的服务器管理界面不同。当某一监控项不支持服务器管理功能时，上述两个菜单项呈灰色不可用状态。
(图1-12)
当通过普通行情通告管理实现对某用户(或营业部)发通告时，需要在客户端的connect.cfg中配置:
[version]
AutoupInfoUrgent=0
；若配置为1，则表示优先采用以AutoupInfo为用户名的通告
右键单击交易中心根目录，可以看到新增的批量功能，包括批量上传文件，批量修改配置，批量重启交易中心.对于所有的原文件,监控工具均有自动备份功能(文件小于
64K),备份相对目录configs/jkbackup。批量功能如图（图1-13）所示：
(图1-13)
需要打开新增的批量功能，需要在jktool.ini的[config]增加ShowTcFuncMenu=1,
显示批量功能.
a.[批量]向交易中心上传文件:选择菜单,单击后进入设置界面,如图（图1-14）所
示
(图1-14)
其中显示了所有连接正常的交易中心,可以根据需要选择上传文件；“选择文件”按钮即打开要上传的文件(文件名会显示在右侧)；“上传相对路径”即为相对于交易中心exe文件的路径,譬如/configs,/modules等等,点击"确定"即可开始上传文件,同时会显示进度条表明进度(如果只是本地的一个交易中心测试,或者文件比较小,有可能不会显示进度条)
注意:相对路径的设置,以tdxtc50.exe为基准,单层的路径可以随意设置,譬如/configs, configs, \configs均可; 但是对于多层路径只能设置为 configs\abc或者ocnfigs/abc
b.[批量修改交易中心配置]：选择菜单,单击菜单,显示配置界面。点击单选按钮弹出对话框,然后可以选择需要修改配置的交易中心,如图（图1-15）所示:
(图1-15)
配置文件名：相对交易中心exe文件的路径,可以指向交易中心任意的配置文件,譬如tdxtc50.ini,注意一定选择相对路径
配置文件域名: 即此配置文件中配置所在的域,如tdxtc50.ini的SERVICE域.
具体的配置名:即要修改的配置,如tdxtc50.ini的SERVICE域的QSID
具体的配置值,即此配置的具体值,如tdxtc50.ini的SERVICE域的QSID=0
c.[批量]重启交易中心:选择菜单,即弹出选择需要重启的交易中心的界面,如图
（图1-16）所示:
(图1-16)
界面会列出所有状态正常的交易中心,选择需要重启的点击确定即可.
右键单击选择指定的某个交易中心,则有交易通告管理,交易中心管理与控制,更新教育中心实际营业部等功能.如图图1-17所示：
(图1-17)
a.交易通告管理：选择菜单，单击即可弹出发通告界面，如图（图1-18）所示：
(图1-18)
通告内容直接输入文本或导入文本，同时也可以选择多个交易中心上传通告
b.交易中心管理与控制：选择菜单，单击即可弹出管理界面
<1>虚拟营业部：显示当前交易中心的所有虚拟营业部信息
(图1-19)
<2>实际营业部：显示交易中心所有实际营业部信息，并可以右键菜单选择向指定营业部发送通告，可以选择多个营业部
(图1-20)
<3>管理员密码修改：可以对当前交易中心的管理员的密码进行修改
(图1-21)
<4>交易中心目录：显示交易中心的所有文件和文件夹，同时右键菜单可以删除文件或目录，也可以创建新目录
(图1-22)
<5>客户：显示当前所有客户的相关信息，包括接入地址，连接时间，客户端版本，操作IP，操作MAC等等。同时右键菜单，可以根据条件帅选显示的内容，可以对客户发信息，断开指定客户连接等等。
(图1-23)
<6>物理节点：显示地址，当前状态，最后访问时间，信用值等等信息。右键菜单可以根据条件帅选显示的内容
(图1-24)
<7>IP：显示ip地址，当前状态，最后登记时间，信用值等等信息。右键菜单可以冻结，解冻地址，修改信用值，根据条件帅选显示内容等
(图1-25)
<8>MAC：显示mac地址，当前状态，最后登记时间，信用值等等信息。右键菜单可以冻结，解冻地址，修改信用值，根据条件帅选显示内容等
(图1-26)
<9>线程：显示线程类型，线程ID，繁忙状态，当前事务计数，业务处理计数等等。右键菜单可以根据条件筛选。
(图1-27)
<10>功能列表：显示功能类型，功能ID，功能名称，是否记录日志，功能状态，调用次数等等信息，右键菜单可以根据条件筛选显示。
(图1-28)
<11>路由列表：显示功能类型，路由类型，路由描述等等信息
(图1-29)
<12>监控资金链路设置：通过设置营业部ID，测试资金账号，密码，比较的金额，可以进行登录交易中心测试，以及客户资金测试。
(图1-30)
其中，节点集，柜台，黑名单列表等功能暂不支持。
c.更新交易中心实际营业部：选择菜单则弹出界面，显示当前交易中心的名称，实际
营业部数目以及具体信息，如图所示：
(图1-31)
然后可以根据实际的需要，对实际营业部进行添加，修改，删除的操作。
注意：对于交易中心配置的修改，实际营业部的修改均在交易中心重启后生效
五.图标示例说明
主站类型名称后缀说明
如果在设置里面干开启了现实各主站连接数目的功能,树形控件中括号“()”中的统计数字分别表示(当前连接正常的主站数/该种类所有主站数)主站类型名称(当前在线数/自监控工具启动后的高峰在线数/自服务器启动后的历史最大在线数)。示例：
