双闭环流量比值控制系统
一、实验目的
1．了解双闭环比值控制系统的原理与结构组成。
2．掌握双闭环流量比值控制系统的参数整定与投运方法。
3．分析双闭环比值控制与单闭环比值控制有何不同。
二、实验设备
三、实验原理
本实验是双闭环流量比值控制系统。其实验系统结构图如图7所示。该系统
中有两条支路，一路是来自于电动阀支路的流量Q
1
，它是一个主流量；另一路是
来自于变频器—磁力泵支路的流量Q
2，它是系统的副流量。要求副流量Q
2
能跟
随主流量Q
1的变化而变化，而且两者间保持一个定值的比例关系，即Q
2
/Q
1
=K。
图7 双闭环流量比值控制系统
(a)结构图 (b)方框图
由图中可以看出双闭环流量比值控制系统是由一个定值控制的主流量回路和一个跟随主流量变化的副流量控制回路组成，主流量回路能克服主流量扰动，实现其定值控制。副流量控制回路能抑制作用于副回路中的扰动，当扰动消除后，主副流量都回复到原设定值上，其比值不变。显然，双闭环流量控制系统的总流
第三节比值控制系统 一、比值控制原理 在炼油、化工、制药等许多生产过程中,经常需要两种物料或两种以上的物料保持一定的比例关系。最常见的就是燃烧过程,燃料与空气要保持一定的比例关系,才能满足生产与环保的要求:造纸过程中,浓纸浆与水要以一定的比例混合,才能制造出合格的纸浆;许多化学反应的诸个进料要保持一定的比例。 通常,在两个需要保持一定比例关系的物料中,一个就是主动量或关键量,另一个就是从动量或辅 助量。由于物料通常就是液体,因此称主动量为主流量F M ,从动量为副流量F S 。F M 与F S 之间的关系为 Fs＝KF M (8－l) 式中,K为比值系数。 因此,只要主副流量的给定值保持比值关系,或者副流量给定值随主流量按一定比例关系而变化即可实现比值控制。 二、比值控制系统的类型 l.单闭环比值控制系统图8-12表示一个燃烧过程单闭环比值控制系统,主流量就是燃料,副流量就 是空气。F M T测量出主流量并变换为标准信号,乘以比值系数K后,作为副流量控制系统中被控变量Fs的给定值。如此,可以保持主流量与副流量之间的比例关系。从系统结构外观上瞧,似乎单闭环比值控制系统与串级控制系统很相似。但它们的方块图就是不同的,功能也就是不同的。单闭环比值控制系统的方块图如图8-13所示。 图8-13 单闭环比值控制系统方块图 从图8－13中可以瞧到,没有主对象与主调节器,这就是单闭环比值控制系统在结构上与串级不同的地方,串级中的副变量就是调节变量到被控变量之间总对象的一个中间变量,而比值中,副流量不会影响主流量,这就是两者之间本质上的区别。 副流量控制系统就是一个随动控制系统,它的给定值由系统外部的KF M 提供,它的任务就就是使副流 量Fs尽可能地保持与KF M 相等,随F M 的变化而变化,始终保持F M 与Fs的比值关系。当系统处于稳态时,
课程设计报告 课程课程设计 课题双闭环控制系统设计 班级 姓名 学号
目录 第1章双闭环系统分析 (1) 1.1系统介绍 (1) 1.2系统原理 (1) 1.3双闭环的优点 (1) 第2章系统参数设计 (2) 2.1电流调节器的设计 (2) 2.1.1时间参数选择 (2) 2.1.2计算电流调节参数 (2) 2.1.3校验近似条件 (3) 2.2转速调节器的设计 (3) 2.2.1电流环等效时间常数： (3) 2.2.2转速环截止频率为 (5) 2.2.3计算控制器的电阻电容值 (5) 第3章仿真模块 (6) 3.1电流环模块 (6) 3.2转速环模块 (6) 第4章仿真结果 (7) 4.1电流环仿真结果 (7) 4.2转速环仿真结果 (7) 4.4稳定性指标的分析 (8) 4.4.1电流环的稳定性 (8) 4.4.2转速环的稳定性 (8) 结论 (9) 参考文献 (10)
第1章双闭环系统分析 1.1系统介绍 整流电路可从很多角度进行分类，主要分类方法是：按组成的器件可分为不可控,半控和全控三种；按电路结构可分为桥式电路和零式电路；按交流输入相数分可分为单相、双相、三相和多相电路；按控制方法又可分为相控整流和斩波控制整流电路。 本系统采用的是三相全控桥式晶闸管相控整流电路。这是因为电机容量相对较大，并且要求直流脉动小、容易滤波。其交流侧由三相电网直接供电，直流侧输出脉动很小的直流电。在分析时把直流电机当成阻感性加反电势负载。因为电机电流连续所以分析方法与阻感性负载相同，各参量计算公式亦相同。 1.2系统原理 ASR（速度调节器）根据速度指令Un*和速度反馈Un的偏差进行调节，其输出是电流指令的给定信号Ui*（对于直流电动机来说，控制电枢电流就是控制电磁转矩，相应的可以调速）。 ACR(电流调节器)根据Ui*和电流反馈Ui的偏差进行调节，其输出是UPE（功率变换器件的）的控制信号Uc。进而调节UPE的输出，即电机的电枢电压，由于转速不能突变，电枢电压改变后，电枢电流跟着发生变化，相应的电磁转矩也跟着变化，由Te-TL=Jdn/dt，只要Te与TL不相等转速会相应的变化。整个过程到电枢电流产生的转矩与负载转矩达到平衡，转速不变后，达到稳定。 1.3双闭环的优点 双闭环调速系统属于多环控制系统，每一环都有调节器，构成一个完整的闭环系统。工程设计方法遵循先内环后外环的原则。步骤为：先设计电流环（内环），对其进行必要的变换和近似处理，然后依照电流环的控制要求确定把它校正成哪一种典型系统，再根据控制对象确定其调节器的类型，最后根据动态性能指标的要求来确定其调节器的有关参数。电流环设计完成以后，把电流环看成转速环（外环）中的一个环节，再用同样的方法设计转速环。 在电流检测信号中常有交流分量，为了不让它影响调节器的输入，加入了低通滤波器，然而滤波环节可以使反馈信号延迟，为了消除此延迟在给定位置加一个相同时间常数的惯性环节。同理，由测速发电机得到的转速反馈电压常含有换向纹波，因此也在给定和反馈环节加入滤波环节。
双闭环管道流量比值控制系统设计报告 PLC控制技术实训评分表 课程名称： PLC控制技术实训 设计题目：单容液位变频器PID单回路控制,比值控制系统班级：学号：姓名： 指导老师： 年月日
双闭环管道流量比值控制系统设计报告常熟理工学院 电气及自动化工程学院 《PLC控制技术实训》报告 题目：单容液位变频器PID单回路控制 比值控制系统设计 姓名：李良、何龙太 莫勇、高虎 学号： 160112109、160112106 160112113、160112104 班级：自动化121 指导教师：刘叔军 起止日期： 2015.6.29~7.12
摘要 本课题针对液位控制系统系统作初步设计和基本研究，该系统能对水箱液位信号进行采集，以PLC为下位机，以工控组态软件组态王设计上位机监控画面，实现PID 对水箱液位的控制。 针对比值控制系统进行模拟复杂控制系统设计、分析和测试研究，该系统通过涡轮流量计、电磁流量计进行信号采集，以工控组态软件组态王上位机监控P画面并对PID参数调节，实现对比值系统的控制。 关键词：PLC PID控制液位控制比值控制组态王流量
目录 1、引言................................ 错误!未定义书签。 1.1主要内容 ............................ 错误!未定义书签。 1.2任务要求 ............................ 错误!未定义书签。 2、设计方案............................ 错误!未定义书签。 2.1设计原理 ............................ 错误!未定义书签。 2.2设计方案论证......................... 错误!未定义书签。 2.3系统原理图........................... 错误!未定义书签。 2.4系统结构图........................... 错误!未定义书签。 2.5系统工艺流程图 (4) 3、硬件设计 (4) 3.1流量计（涡轮流量计、电磁流量计） (3) 3.2 电动调节阀 (5) 3.3 变频器面板 (6) 3.4百特自整定PID调节器 (6) 3.5 EM235拓展模块 (7) 3.6 硬件接线图 (8) 3.7 I/O口分配表 (10) 4、软件设计............................ 错误!未定义书签。 4.1 程序流程图.......................... 错误!未定义书签。 4.2程序分析 ............................ 错误!未定义书签。 5、系统建模及MATALAB仿真调试 .......... 错误!未定义书签。
目录 第一章过程控制仪表课程设计的目的意义 (2) 1.1 设计目的?2 1.2课程在教学计划中的地位和作用?2 第二章流量控制系统（实验部分）?３ 2.１控制系统工艺流程.........................................３ 2.2 控制系统的控制要求?４ ２．3 系统的实验调试 (5) 第三章流量控制系统工艺流程及控制要求......................... ６３．1 控制系统工艺流程.............................................. ６ 3.２设计内容及要求?7 第四章总体设计方案?8 4.1 设计思想 (8) 4．2 总体设计流程图........................................... ８第五章硬件设计..................................................... ９5．1 硬件设计概要?9 5.2 硬件选型 ......................................................... ９ ５.3 硬件电路设计系统原理图及其说明 (13) 第六章软件设计..................................................... 1４６．1 软件设计流程图及其说明 (14) ６．2 源程序及其说明............................................... 1６第七章系统调试及使用说明?１７ 第八章收获、体会?２0 参考文献 (21)
目录 引言 (2) 1设计目的 (3) 2直流调速系统的理论设计 (3) 2.1 系统组成及要求 (3) 2.2 电流调节器设计 (4) 2.3 转速调节器设计 (7) 3系统仿真 (10) 4结论 (12) 5心得体会 (13) 6参考文献 (13)
引言 本设计从直流电动机的工作原理入手，并详细分析了系统的原理及其静态和动态性能。然后按照自动控制原理，对双闭环调速系统的设计参数进行分析和计算，利用Simulink对系统进行了各种参数给定下的仿真，通过仿真获得了参数整定的依据。 转速、电流双闭环直流调速系统是性能很好，应用最广的直流调速系统, 采用转速、电流双闭环直流调速系统可获得优良的静、动态调速特性。应掌握转速、电流双闭环直流调速系统的基本组成及其静特性；应用工程设计方法解决双闭环调速系统中两个调节器的设计问题，等等。 通过对转速、电流双闭环直流调速系统的了解，使我们能够更好的掌握调速系统的基本理论及相关内容，在对其各种性能加深了解的同时，能够发现其缺陷之处，通过对该系统不足之处的完善，可提高该系统的性能，使其能够适用于各种工作场合，提高其使用效率。为了实现在允许条件下最快启动，关键是要获得一段使电流保持为最大值的恒流过程，按照反馈控制规律，电流负反馈就能得到近似的恒流过程。问题是希望在启动过程中只有电流负反馈，而不能让它和转速负反馈同时加到一个调节器的输入端，到达稳态转速后，又希望只要转速负反馈，不要电流负反馈发挥主作用，因此需采用双闭环直流调速系统。这样就能做到既存在转速和电流两种负反馈作用又能使它们作用在不同的阶段。
1设计目的 1进一步对自动控制系统这门学科进行理解。 2掌握双闭环直流调速系统的设计过程。 3体会参数设计的过程。 2 直流调速系统的理论设计 2.1系统组成及要求 本控制系统采用转速、电流双闭环结构，其原理图图1，双闭环直流调速系统稳态结构图图2和动态结构框图图3如下所示。 图1双环调直流速系统原理图 图2双闭环直流调速系统稳态结构图
目录 摘要 (1) 双闭环流量比值控制系统设计 (2) 1、双闭环比值控制系统的原理与结构组成 (2) 2、课程设计使用的设备 (3) 3、比值系数的计算 (4) 4、设备投运步骤以及实验曲线结果 (5) 5、总结 (16) 6、参考文献 (17)
摘要 在许多生产过程中，工艺上常常要求两种或者两种以上的物料保持一定的比例关系。一旦比例失调，会影响生产的正常进行，造成产量下降，质量降低，能源浪费，环境污染，甚至造成安全事故。 这种自动保持两个或多个参数间比例关系的控制系统就是比值控制所要完成的任务。因此比值控制系统就是用于实现两个或两个以上物料保持一定比例关系的控制系统。需要保持一定比例关系的两种物料中，总有一种起主导作用的物料，称这种物料为主物料，另一种物料在控制过程中跟随主物料的变化而成比例的变化，这种无物料成为从物料。由于主，从物料均为流量参数，又分别成为主物料流量和从物料流量，通常，主物料流量用Q1表示，从物料流量用Q2表示，工艺上要求两物料的比值为K，即K=Q2/Q1.在比值控制精度要求较高而主物料Q1又允许控制的场合，很自然就想到对主物料也进行定值控制，这就形成了双闭环比值系统。在双闭环比值系统中，当主物料Q1受到干扰发生波动时，主物料回路对其进行定值控制，使从物料始终稳定在设定值附近，因此主物料回路是一个定值控制系统，而从物料回路是一个随动控制系统，主物料发生变化时，通过比值器的输出，使从物料回路控制器的设定值也发生变化，从而使从物料随着主物料的变化而成比例的变化。当从物料Q2受到干扰时，和单闭环控制系统一样，经过从物料回路的调节，使从物料稳定在比值器输出值上。双闭环比值控制系统由于实现了主物料Q1的定值控制，克服了干扰的影响，使主物料Q1变化平稳。当然与之成比例的从物料Q2变化也将比较平稳。根据双闭环比值控制系统的优点，它常用在主物料干扰比较频繁的场合，工艺上经常需要升降负荷的场合以及工艺上不允许负荷有较大波动的场合。本实验通过了解双闭环比值控制系统的原理与结构组成，进行双闭环流量比值控制系统设计（包括仪表选型）以及进行比值系数的计算，最后基于WinCC进行监控界面设计，给出不同参数下的响应曲线，根据扰动作用时，记录系统输出的响应曲线。
双闭环控制系统设计 课程设计报告 电力拖动自动控制系统课程设计 题目：双闭环控制系统设计学生姓名：董长青专业：电气自动化技术专业班级： Z070303 学号： Z07030330 指导教师：姬宣德 日期：2010年03月10日 随着现代工业的发展，在调速领域中，双闭环控制的理念已经得 到了越来越广泛的认同与应用。相对于单闭环系统中不能随心所欲地 控制电流和转矩的动态过程的弱点。双闭环控制则很好的弥补了他的 这一缺陷。 双闭环控制可实现转速和电流两种负反馈的分别作用，从而获得 良好的静，动态性能。其良好的动态性能主要体现在其抗负载扰动以 及抗电网电压扰动之上。正由于双闭环调速的众多优点，所以在此有 必要对其最优化设计进行深入的探讨和研究。本次课程设计目的就是 旨在对双闭环进行最优化的设计。 Summary With the development of modern industry, in the speed area, the concept of dual-loop control has been increasingly widespread recognition and application. Relative to the single closed-loop system can not arbitrarily control the dynamic
process of current and torque weakness. Double closed-loop control is very good to make up for this shortcoming of his. Double-loop speed and current control can achieve the difference of two negative feedback effect, thus get a good static and dynamic performance. The good dynamic performance mainly reflected in its anti-disturbance and anti-grid load over voltage disturbance. Precisely because of the many advantages of Double Closed Loop, so here it is necessary to optimize the design of its depth discussion and study. This course is designed to designed to optimize the double loop design. 一．课程设计设计说明书4 1.1系统性能指标 1.2整流电路4 1.3触发电路的选择和同步5 1.4双闭环控制电路的工作原理6 二. 设计计算书7 2.1整流装置的计算7 2.1.1变压器副方电压7 2.1.2变压器和晶闸管的容量8 2.1.3平波电抗器的电感量8 2.1.4晶闸管保护电路9 2.2 控制电路的计算10

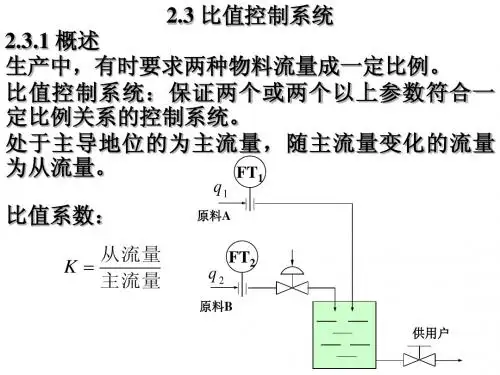

比值控制系统 问题的提出：在工业生产过程中，要求两种或多种物料流量成一定比例关系 要求严格控制比例。 最常见的是燃烧过程，燃料与空气要保持一定的比例关系，才能满足生产和环保的要求。 造纸过程中，浓纸浆与水要以一定的比例混合，才能制造出合格的纸浆，许多化学反应的诸个进料要保持一定的比例。 例如1、氨合成生产过程3H2+1N2=2NH3，要求H2和N2完全按照3：1进料。 2、造纸过程中，对纸浆浓度有要求，进料浓纸浆和水的进料就要满足一定比例。 如果有三个进料，对三个进料之间需要满足一定比例关系。 而我们之前学习的控制系统的控制达不到这样的控制要求。因此就要用到一个新的控制————比值控制系统基本概念： 1.比值控制系统（流量比值控制系统）：实现两个或两个以上参数符合一定比例关系的控制系统。 2.主物料或主动量：在保持比例关系的两种物料中处于主导地位的物料，称为主物料；表征主物料的参数称为主动量（主流量），用F1表示。 3.从物料或从动量：按照主物料进行配比，在控制过程中跟随主物料变化而变化的物料称为从物料；表征从物料特性的参数称为从动量（副流量），用F2表示。 4.有些场合，用不可控物料为主物料，用改变可控物料即从物料来实现比值关系。 5. 比值控制系统就是要实现从动量与主动量成一定的比值关系: K= F2/ F1 F2—为从动量A F1—为主动量B （从动量/主动量=K 常数）在比值控制系统中 从动量是跟随主动量变化的物料流量，因此，比值控制系统实际上是一种随动控制系统。 比值控制系统的类型： 开环比值控制系统 单闭环比值控制系统 双闭环比值控制系统 变比值比值控制系统 （串级比值控制系统） 开环比值控制系统 开环比值控制系统是最简单的比值控制系统，同时也是一个开环控制系统。 随着F1的变化，F2跟着变化，满足F2=KF1的要求。（阀门开度与F1之间成一定的比例关系）。 图P162 图5.1 开环比值控制缺点： 1.当F2因管线两端压力波动而发生变化时，系统不起控制作用，即F2本身无抗干扰能力。 2.适用于副流量较平稳且比值精度要求不高的场合。 特点：由于系统是开环的，对从动量F2有干扰无法克服，无法保持比值关系。 适用场合：适用于从动量较平稳且比值关系要求不高的场合，实际生产上很少用。 单闭环比值控制 图P162 图5.2 单闭环比值控制系统是为了克服开环比值系统存在的不足，在开环比值控制系统的基础上增加一个从动量的闭环控制系统。 单闭环比值控制原理： （1）、当F1不变而F2受到扰动，通过闭环实现定值控制，将F2调回到F1的给定值上。
