摘要
汽包水位是影响锅炉安全运行的一个重要参数，汽包水位过高或者过低的后果都非常严重，因此对汽包水位必须进行严格控制。PLC技术的快速发展使得PLC广泛应用于过程控制领域并极大地提高了控制系统性能，PLC已经成为当今自动控制领域不可缺少的重要设备。
本文从分析影响汽包水位的各种因素出发，重点分析了锅炉汽包水位的“假水位现象”，提出了锅炉汽包水位控制系统的三冲量控制方案。按照工程整定的方法进行了PID参数整定，并进行了仿真研究。根据控制要求和所设计的控制方案进行硬件选型以及系统的硬件设计，利用PLC编程实现控制算法进行系统的软件设计，最终完成PLC在锅炉汽包水位控制系统中应用。
关键词：汽包水位三冲量控制PLC PID控制
ABSTRACT
The steam drum water level is a very important parameter for the boiler safe operation, both high and low steam drum water level may lead to extremely serious consequence; therefore it must be strictly to be controlled. With the rapid development of PLC technology, it can widely be applied to the process control domain and enhances the performance of control system enormously. PLC has already become the essential important equipment in automatic control domain.
Based on the analysis of all kinds of factors which influence steam drum water level, “unreal water level phenomenon”is analyzed specially, and three impulses control plan for steam drum water level control system is proposed. PID parameters are regulated by engineering regulation method, and simulation study is done. According to the needs of control, the selection of control requirements hardware and system hardware design as well as system software design are carried out. Finally the application of PLC in boiler steam drum water control system is completed.
Key words:Steam drum water level Three impulses control PLC PID control
目录
1绪论 (1)
1.1汽包水位控制系统的发展现状 (1)
1.2本设计的主要工作 (2)
2控制方案设计 (4)
2.1汽包水位的影响因素 (4)
2.2汽包水位的控制方案设计 (7)
3硬件选型 (13)
3.1水位传感器选型 (13)
3.2流量传感器的选型 (14)
3.3电机的选型 (16)
3.4变频器的选型 (17)
3.5接触器的选型 (17)
3.6熔断器的选型 (18)
3.7功率三极管的选型 (18)
3.8PLC及相关模块的选型 (19)
3.9硬件工作原理 (22)
4硬件设计 (25)
4.1系统总体线路设计 (25)
4.2控制线路设计 (28)
5控制算法及参数整定 (30)
5.1PID算法简介 (30)
5.2三冲量控制系统参数整定 (31)
6软件设计 (38)
6.1程序流程设计 (38)
6.2DeviceNet网络组态 (40)
6.3RSLogix5000程序设计 (43)
7监控界面设计 (49)
8结束语 (52)
参考文献 (54)
致谢 (55)
附录 (56)
1绪论
1.1汽包水位控制系统的发展现状
蒸汽锅炉是企业重要的动力设备，其任务是供给合格稳定的蒸汽产品，以满足负荷的需要。锅炉是一个十分复杂的控制对象，为保证提供合格的蒸汽产品以适应负荷的需要，与其配套设计的控制系统必须满足各主要工艺参数的需要。保持锅炉汽包水位在正常范围内是锅炉运行的一项重要的安全性能指标，由于负荷、燃烧状况及给水流量等因素的变化，汽包水位会经常发生变化[1]。因此锅炉汽包水位应当根据设备的运行状况进行实时调节加以严格控制以保证锅炉的安全运行。
工业蒸汽锅炉汽包水位控制的任务是控制给水流量使其与蒸发量保持动态平衡，维持汽包水位在工艺允许的范围内，是保证锅炉安全生产运行的必要条件，锅炉汽包水位也是锅炉运行中一个重要的监控参数，它间接地体现了锅炉负荷和给水之间的平衡关系。
传统的控制方法是以各种分立器件的应用为基础，利用各种检测器件对被控参数实时进行检测并反馈给控制器件，再根据自动控制理论的有关算法完成相应的运算并驱动调节机构完成相应的动作，从而达到自动控制的目的。但是这种控制方式受分立器件的性能影响大，系统各部分之间影响较大，自动化水平不高，控制效果并非十分理想，而且容易出现故障，不利于系统的长期安全、高效运行。现在广泛使用的控制技术还有DCS集散控制系统[2]，但由于DCS系统适合有多个控制回路同时工作的复杂系统，而且集散控制系统往往价格昂贵，对于像汽包水位这样的控制系统来说性价比太高，因此对于汽包水位控制系统来说并非理想的选择。
PLC是70年代发展起来的中大规模的控制器，是集CPU、RAM、ROM、I/O接口与中断系统于一体的器件[3]，已经被广泛应用于机械制造、冶金、化工、能源、交通等各种行业。随着计算机在操作系统、应用软件、通信能力上的飞速发展，大大增强了PLC通信能力，丰富了PLC编程软件和编程技巧，增强了PLC过程控制能力。因此，无论是单机还是多机控制、生产流水线控制及过程控制都可以采用PLC技术。PLC控制锅炉技术是近年来开发的一项新技术。它是PLC软、硬件、自动控制、锅炉节能等几项技术紧密结合的产物。作为锅炉控制装置，其主要任务是保证锅炉的安全、稳定、经济运行，减轻操作人员的劳动强度。
采用PLC控制技术，能实现对锅炉运行过程的自动检测、自动控制等多项功能。它的被控量是汽包水位，而调节量则是汽包给水流量，通过对汽包水位的实时检测并进行反馈，PLC对反馈信号和给定信号进行比较，然后根据控制算法对二者的偏差进行相应的运算，运算结果输出给执行机构从而实现给水流量的调节，使汽包内部的物料达到动态平衡，汽包水位变化在允许范围之内。
1.2本设计的主要工作
本次设计的主要工作有：
（1）设计锅炉汽包水位控制方案
从锅炉汽包水位的动态性能入手，分析影响锅炉汽包水位的主要因素，并对这些因素对锅炉汽包水位动态性能的影响进行理论研究。在此基础之上，根据各个因素对锅炉汽包水位的影响采用汽包水位三冲量方案，达到控制锅炉汽包水位稳定的目的。
（2）硬件设备的选型与设计
根据所设计的控制方案合理地选择检测元件、执行机构和控制设备以及其它必要设备，并在此基础之上根据控制方案合理地进行硬件设计，完成各种设备之间的接线与配置，并进行设备的安装调试。为整个系统的实现以及稳定、可靠运行打下基础。
（3）控制算法的参数整定
根据被控对象的特点以及它的静态、动态特性按照工程整定的方法进行控制器的参数整定，设计调节器的各个参数。在此基础之上对整定结果进行仿真，并对整定结果进行进一步调整判断其可行性，为后续的软件设计工作打下基础。
（4）PLC程序和监控界面设计
根据参数整定和仿真的结果利用相关软件进行PLC梯形图程序设计，最终实现控制算法。同时利用组态软件进行监控界面的设计，实现通过上位机对整个系统运行状态的实时监控功能，使之能够动态显示系统的运行状况，并可以通过监控界面对系统进行相关操作。
2控制方案设计
锅炉是重要的动力设备，其任务是供给合格稳定的蒸汽，以满足负荷的需要。汽包水位是影响锅炉安全运行的重要参数，如果水位过高，会破坏汽水分离装置的正常工作，严重时会导致蒸汽带水增多，增加在管壁上的结垢和影响蒸汽质量。如果水位过低，则会破坏水循环，引起水冷壁管的破裂，严重时会造成干锅，损坏汽包。所以锅炉汽包水位过高过低都可能造成重大事故。在锅炉汽包水位控制系统中被控量是汽包水位，而调节量则是给水流量，通过对给水流量的调节, 使汽包内部的物料达到动态平衡状态，从而使汽包水位的变化在允许范围之内，保证锅炉的安全运行，生产出合格稳定的高质量蒸汽，以满足负荷的需要。
2.1汽包水位的影响因素
首先应该从分析汽包水位的动态特性入手。锅炉给水调节对象如图 2.1所示。给水调节机构为变频器调节给水量W，汽轮机耗汽量D是由汽轮机阀门开度来控制的。
图 2.1锅炉给水调节对象
初看起来，汽包水位的动态特性似乎和单容水槽一样，给水量和蒸汽流量影响汽包水位的高低[4]。但实际情况并非如此，最突出的一点就是水循环系统中充满了夹杂着大量蒸汽汽泡的水，而蒸汽泡的体积V 是随着汽包压力和炉膛热负荷的变化而变化的。如果有某种原因使汽泡的总体积变化了，即使水循环系统的总水量没有发生变化，汽包水位也会因此随之发生改变从而影响水位的稳定。
影响汽包水位H 的主要因素有给水量W ，汽轮机耗汽量D 和燃料量B 三个主要因素。
（1）给水扰动的影响
如果把汽包及其水循环系统看作一个单容水槽，那么水位的给水阶跃扰动响应曲线应该为图2.2所示的曲线H 1所示。但考虑到给水的温度低于汽包内饱和的水温度，当它进入汽包后吸收了原有的饱和水中的一部分热量使得锅炉内部的蒸汽产量下降，水面以下的汽泡的总体积V 也就会相应的减小，从而导致水位下降如图2.2所示的曲线H 2所示。水位的实际响应曲线应是曲线H 1和 H 2之和，如图2.2所示的曲线H 所示。从图中可以看出该响应过程有一段延迟时间。即它是一个具有延迟时间的积分环节，水的过冷度越大则响应延迟时间就会越长。其传递函数可以近似表示为：
()1
1s (1)G S S ετ=+ (2.1)
式2.1中1ε表示汽包水位的飞升速度，τ表示延迟时间。
图2.2给水扰动响应曲线 （2）汽轮机耗汽量扰动的影响
当汽轮机耗汽量D 突然做阶跃增加时，一方面改变了汽包内的物质平衡状态，使汽包内液体蒸发量变大从而使水位下降，如图 2.3所示的曲线H 1所示，另一方面由于汽轮机耗汽量D 的突然增加，将迫使锅炉内汽泡增多，同时由于燃料量维持不变，汽包压力下降，会导致水面以下蒸汽泡膨胀，总体积V 增大，从而导致汽包水位上升，如图2.3所示曲线H 2所示。水位的实际响应曲线应该是曲线H 1和 H 2之和，如图2.3所示曲线H 所示。对于大中型锅炉来说，后者的影响要大于前者，因此负荷做阶跃增加后的一段时间内会出现水位不但没有下降反而明显升高的现象，这种反常现象通常被称为“假水位现象”。可以认为这是一个惯性加积分环节，其传递函数可以近似的表示为：
2021()K S T S G s ε=-++ (2.2)
式2.2中1ε表示汽包水位对于蒸汽流量的飞升速度，
0T 表示“假水位现象”的延迟时间。
题目：基于PLC的液位控制系统设计姓名： 学号： 系别： 专业： 年级班级： 指导教师： 2013年5月18日
毕业论文（设计）作者声明 本人郑重声明：所呈交的毕业论文是本人在导师的指导下独立进行研究所取得的研究成果。除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。矚慫润厲钐瘗睞枥庑赖。 本人完全了解有关保障、使用毕业论文的规定，同意学校保留并向有关毕业论文管理机构送交论文的复印件和电子版。同意省级优秀毕业论文评选机构将本毕业论文通过影印、缩印、扫描等方式进行保存、摘编或汇编；同意本论文被编入有关数据库进行检索和查阅。聞創沟燴鐺險爱氇谴净。 本毕业论文内容不涉及国家机密。 论文题目： 作者单位： 作者签名： 年月日
目录 摘要............................................................................................................. 1残骛楼諍锩瀨濟溆塹籟。引言............................................................................................................. 1酽锕极額閉镇桧猪訣锥。 1.研究现状分析 ................................................................................... 2彈贸摄尔霁毙攬砖卤庑。 1.1题研究背景、意义和目的 ...................................................... 2謀荞抟箧飆鐸怼类蒋薔。 1.2液位控制系统的发展状况 ...................................................... 3厦礴恳蹒骈時盡继價骚。 1.3课题研究的主要内容................................................................ 4茕桢广鳓鯡选块网羈泪。 2.控制方案设计 ................................................................................... 4鹅娅尽損鹌惨歷茏鴛賴。 2.1系统设计 ...................................................................................... 4籟丛妈羥为贍偾蛏练淨。 2.2单容水箱对象特性 .................................................................... 6預頌圣鉉儐歲龈讶骅籴。 3.硬件配置 .............................................................................................. 8渗釤呛俨匀谔鱉调硯錦。 3.1控制单元 ...................................................................................... 8铙誅卧泻噦圣骋贶頂廡。 3.2检测单元 ...................................................................................... 9擁締凤袜备訊顎轮烂蔷。 3.3执行单元 ...................................................................................... 9贓熱俣阃歲匱阊邺镓騷。 4.软件设计 .............................................................................................. 9坛摶乡囂忏蒌鍥铃氈淚。 4.1STEP 7-Micro/WIN编程软件简介 ........................................ 9蜡變黲癟報伥铉锚鈰赘。 4.2参数设定及I/O分配 .............................................................. 10買鲷鴯譖昙膚遙闫撷凄。 5.程序编程和系统仿真.................................................................. 12綾镝鯛駕櫬鹕踪韦辚糴。 5.1程序设计 .................................................................................... 12驅踬髏彦浃绥譎饴憂锦。 5.2程序仿真和分析....................................................................... 13猫虿驢绘燈鮒诛髅貺庑。 6.结论....................................................................................................... 16锹籁饗迳琐筆襖鸥娅薔。参考文献................................................................................................ 17構氽頑黉碩饨荠龈话骛。附录........................................................................................................... 19輒峄陽檉簖疖網儂號泶。致谢........................................................................................................... 22尧侧閆繭絳闕绚勵蜆贅。
本科生毕业论文（设计） 题目：基于智能仪表和PLC的液位控制系统设计 院系： 专业： 学生姓名： 学号： 指导教师： （职称）
摘要 微电子技术和计算机技术的不断发展，引起了仪表结构的根本性变革，以微型计算机（单片机）为主体，将计算机技术和检测技术有机结合，组成新一代“智能化仪表”，在测量过程自动化、测量数据处理及功能多样化方面与传统仪表的常规测量电路相比较，取得了巨大进展。智能仪表不仅能解决传统仪表不易或不能解决的问题，还能简化仪表电路，提高仪表的可靠性，更容易实现高精度、高性能、多功能的目的。 可编程控制器(Programmable Logic Controller---PLC)是一种应用广泛非常的自动控制装置，它将传统的继电器控制技术、计算机技术和通讯技术融为一体，具有控制能力强、操作灵活方便、可靠性高、适宜长期连续工作的特点，非常适合液位控制的要求。 本文介绍了基于智能仪表、西门子S7-300型可编程控制器（PLC）、组态软件的液位控制系统的设计方案。系统采用PID算法，实现液位的自动控制。利用组态软件设计人机界面，通过串行口和可编程控制器通信，实现控制系统的实时监控、现场数据的采集与处理。 实验证明，控制系统效果比较令人满意，具有较大的工程实用价值。 关键词：液位控制；智能仪表；可编程控制器；PID；人机界面
Abstract Nowadays intelligent measuring appliance is improving more and more quickly.It has been used in more an more place of our life.It can make Electric circuit much easier than before.And the control can be realized much more precise and convenient. Microelectronics and computer technology continues to develop, led to fundamental changes in the structure of instruments to micro-computer (single chip) as the main body, the computer technology and the organic integration of detection technology to form a new generation of "smart meters" in Measurement of process automation, measurement data processing and functional diversification of the traditional instrument, compared to conventional measuring circuit, tremendous progress has been made. PLC is a very useful control installment . It is widely used in a lot of control system in ourlives. It is the product of the computer,control,communication technology.It can make Electric circuit much easier than before.And the control can be realized much more precise and convenient.It very suits the control of water level. It will relay the traditional control technology, computer and communication technologies together with the control, and operation of flexible convenient, high reliability, suitable for continuous long-term characteristics of the work, very suitable for liquid level control requirements. This thesis mainly introduces a design of water level control system with intelligent measuring appliance,SIMATIC programmable logic controller (PLC) and configuration soft. This system adopts increment type Proportional-Integral-Differential arithmetic to realize the water level automation. For convenience to monitor the system and process data in actual time, we have designed Human Machine Interface（HMI）with configuration soft. The result of experimentation indicates that this system could run quickly, accurately and stably which accords with our aim perfectly. This system has been used widely in the temperature control system field for its low cost and high stabilization advantages.Experiment proved that the control system more satisfactory results, with more practical engineering value. Keywords: Water Level Control；Intelligent measuring appliance；PLC；PID；HMI
毕业论文（设计）题目：基于PLC控制的高精度液位控制系统的设计 姓名：濮孝金 学号： 专业：机械电子工程 年月
摘要 在工农业生产过程中，经常需要对水位进行测量与控制，而日常生活中应用 到的水位控制也相当广泛。在以往水塔液位控制系统中，常规继电器的频繁操作容易导致机械磨损，不方便更新和维护，不能满足人们的实际需求；另外，随着人口的递增和生活条件的提高，人们用水的需求量也日益增加。 为了提高液位控制系统的质量和效率，节约能源，本次模拟水塔液位控制系统的装置考虑结合可编程逻辑控制器，继电器和传感器等技术，实现液位控制系统的自动控制。本设计使用西门子S7-300 PLC可编程控制器作为液位控制系统的核心，配合硬件与软件实现液位控制池液位动态平衡，过高、过低水位报警等功能。主要 的实验方法是在水箱上安装一个自动水位测量装置，通过水位变送器检测水箱实际液位并将该液位反馈到PLC控制器，经A/D转换后，所得数据与PLC内部设定数据进行比较，控制器处理数据并发送相应指令改变电机的转速从而控制抽 水速率，改变进水量，使水位稳定地保持在设定值附近。此外，通过液位标定计算出控制器输出PIW数值与实际水位的关系，就可以在触摸屏上直观显示实时水位情况。实验结果表明本设计能较好地完成自动液位控制的功能。 关键词：水塔液位控制，水位控制，继电器，PLC Abstract In the course of routine industrial and agricultural production we the need to measure the water level and
control it. Furthermore everyday level control applications are quite extensive , such as hydropower , water towers and other water control . According to the water supply system in the past, frequent operation towers will produce mechanical wear of conventional relay convenient maintenance and updates, that means it can not meet the actual needs of the people, and with Gradual growth of population and living conditions, the demand for water is also increasing .In order to improve the quality of the water supply system, energy conservation, so I considered use a programmable logic controller, relay and sensor technology, with hardware and software to achieve low water level alarm, warning switch between work and procedures manual / automatic to design practical level control tower scheme. I completed the set up of this simulation using the tank water tower , based on Siemens S7-300 PLC programmable controller tank water level control system as the core .I completed a water tank to
自动化系统集成与调试实训报告 自动化系统集成与调试 实训报告 本课程为自动化集成与调试，实际上就是让我们用PLC控制水箱打水。由于实训前接触过类似的程序与硬件，所以做起来相对简单。第一周实训，一开始长江老师让我们重新复习之前所学。我们组并没有急着开始做项目，而是认真的检查电源，传感器，变频器等硬件是否完好。然后再由徐同学与李同学完成硬件的接线，张组长则与吴同学完成程序的编写。 一、接线图： S7-300模拟量输入输出模块、S7-300数字量输入输出模块、传感器以及变频器的接线（注意：用灰色细线将变频器3号端子接PLC数字量输出端子，变频器7号端子接PLC的M端，变频器9号端子接PLC模拟量输出端子，变频器10号端子接PLC模拟量COM端；用红、蓝、黑三种粗线将水箱抽水泵和变频器的U、V、W、PE端子对应接好）。 二、项目要求： 我们所做的项目如下 （一）项目一、PLC控制变频器打水 本项目总任务是通过PLC、变频器控制水泵打水。 任务一、G110变频器参数设置及快速调试 任务二、PLC控制变频器打水的组态、编程及仿真 任务三、S7-300模拟量输出模块与接线 任务四、现场实际调试与运行
（二）项目二、水箱液位的测量 本项目总任务是通过PLC、变频器控制实现水箱液位的测量 任务一、水箱液位测量的组态、编程及仿真 任务二、现场接线 任务三、现场实际调试与运行 （三）项目三、水箱液位两位式调节 本项目总任务是通过PLC、变频器、传感器监测水位控制水泵打水，当测量值大于高限值，变频器停止，水泵停止打水；当测量值小于低限值，变频器启动，水泵打水，当测量值在高限值与低限值之间时，变频器保持原状态。 任务一、水箱液位两位式调节的组态、编程及仿真运行 任务二、水箱液位两位式调节现场实际调试与运行 （四）项目四、水箱液位PID控制 总任务是调用PID模块使变频器的频率自动调节 任务一、了解PID调节的原理 任务二、水箱液位PID控制的组态、编程及仿真 任务三、水箱液位PID控制的现场接线 任务四、箱液位PID控制的现场调试与运行 （五）项目五水箱液位的WinCC监控 通过WinCC的新建变量与PLC S7-300的程序地址的连接，达到用WinCC监控水箱水位的目的。任务一、WINCC的新建工程及项目组态 一、创建新项目 二、组态变量 任务二、创建过程画面并运行调试 第一阶段：WinCC控制变频器打水 第二阶段：两位控制 第三阶段：PID控制 第四阶段：变量记录 一、过程值归档 二、输出过程值归档 第五阶段：报警记录 一、组态报警 二、组态模拟量报警 （六）项目六、反馈控制系统 1、负反馈控制系统： 由信号正向通路和反馈通路构成闭合回路的自动控制系统，又称反馈控制系统。 反馈控制系统是基于反馈原理建立的自动控制系统。所谓反馈原理，就是根据系统输出变化的信息来进行控制，即通过比较系统行为（输出）与期望行为之间的偏差，并消除偏差以获得预期的系统性能。在反馈控制系统中，既存在由输入到输出的信号前向通路，也包含从输出端到输入端的信号反馈通
摘要 本次课程设计的课题是基于PLC的水箱液位控制系统的设计。涉及到的主要内容包括：水箱的特性确定与实验曲线分析，S7-300可编程控制器的硬件掌握，PID参数的整定及各个参数的控制性能的比较，应用PID控制算法所得到的实验曲线分析，整个系统各个部分的介绍和应用PLC语句编程来控制水箱水位。 关键词：S7-300西门子PLC、控制对象特性、PID控制算法、压力变送器、电动调节阀、变频器，PID指令。 目录
摘要............................................................................................................................................. I 第1章引言 . (1) 1.1 实验目的 (1) 1.2 实验原理 (1) 1.3 设计方案的确定 (2) 第2章系统硬件介绍 (2) 2.1 西门子PLC控制系统简介 (2) 2.3模拟量输入模块 (3) 2.4模拟量输出模块 (3) 2.5 电源模块 (4) 第三章系统硬件控制设计 (5) 3.1 系统设计 (5) 3.2 硬件设计 (6) 3.2.1 检测单元 (6) 3.2.2 执行单元 (7) 第四章软件设计 (8) 4.1 FC105 介绍： (8) 4.2 FC 106 介绍： (8) 4.3 FB41 介绍 (9) 4.4 软件控制流程图： (10) 第五章程序实现 (10) 5.1 step 7 软件编程： (10) 5.2程序调试与结果 (15) 5.3 过程中出现的问题与解决办法 (15) 第6章实验心得与体会 (19) 附录：程序清单 (20) 参考文献 (24)
题目：基于PLC的液位控制系统设计姓名：朱峰 学号：200913010027 系别：物理与电子工程系 专业：电子信息工程 年级班级：2009级1班 指导教师：郭荣艳副教授 2013年5月18日
毕业论文（设计）作者声明 本人郑重声明：所呈交的毕业论文是本人在导师的指导下独立进行研究所取得的研究成果。除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。 本人完全了解有关保障、使用毕业论文的规定，同意学校保留并向有关毕业论文管理机构送交论文的复印件和电子版。同意省级优秀毕业论文评选机构将本毕业论文通过影印、缩印、扫描等方式进行保存、摘编或汇编；同意本论文被编入有关数据库进行检索和查阅。 本毕业论文内容不涉及国家机密。 论文题目：基于PLC的液位控制系统设计 作者单位：物理与电子工程系 作者签名：（学号：200913010027） 年月日
目录 摘要 (1) 引言 (1) 1.PLC简介与系统方案及原理 (2) 1.1液位控制系统方案 (2) 1.2系统的工作原理 (2) 2.器件的选取及其特点 (3) 2.1西门子S7-200PLC简介 (3) 2.2 NS8触摸屏简介 (4) 2.3浮球式液位变送器简介 (5) 3.硬件电路的设计 (6) 3.1 PLC与触摸屏的连接 (7) 3.2直流电动机控制电路的设计 (7) 3.3控制电路与PLC接线的设计 (8) 3.4液位传感器与PLC的连接 (9) 4.系统软件的设计 (9) 5.软件调试 (10) 6.结束语 (12) 参考文献 (12) 附录 (13) 附录1：硬件电路连接示意图 (13) 附录2：输入/输出元件及控制功能表 (14) 附录3：系统主要程序 (15) 致谢 (17)
摘要 本次毕业设计的课题是基于PLC的液位控制系统的设计。在设计中，笔者主要负责的是数学模型的建立和控制算法的设计，因此在论文中设计用到的PID算法提到得较多，PLC方面的知识较少。 本文的主要内容包括：PLC的产生和定义、过程控制的发展、水箱的特性确定与实验曲线分析， FX2系列可编程控制器的硬件掌握，PID参数的整定及各个参数的控制性能的比较，应用PID控制算法所得到的实验曲线分析，整个系统各个部分的介绍和讲解PLC的过程控制指令PID指令来控制水箱水位。 关键词：FX2系列PLC，控制对象特性，PID控制算法，扩充临界比例法，PID指令，实验。 The liquid level control system based on PLC ABSTRACT The subject of graduation design is based on PLC, liquid level control system design. In the design, the author is mainly responsible for the mathematical model and control algorithm design, so the design used in the paper referred to was more PID algorithm, PLC in less knowledge. Main contents of this article: PLC creation and definition, process control, development, and water tanks and experiment to determine the characteristics curve analysis, FX2 series PLC hardware control, PID tuning parameters and various parameters of the control performance comparison, the application PID control algorithm obtained experimental curve analysis, the entire system, introduce and explain the various parts of the PLC process control commands to control the tank level PID instruction. Keywords：FX2 series PLC, the control object characteristics, PID control algorithm, to expand the critical proportion method, PID instruction, experimental.
摘要 汽包水位是影响锅炉安全运行的一个重要参数，汽包水位过高或者过低的后果都非常严重，因此对汽包水位必须进行严格控制。PLC技术的快速发展使得PLC广泛应用于过程控制领域并极大地提高了控制系统性能，PLC已经成为当今自动控制领域不可缺少的重要设备。 本文从分析影响汽包水位的各种因素出发，重点分析了锅炉汽包水位的“假水位现象”，提出了锅炉汽包水位控制系统的三冲量控制方案。按照工程整定的方法进行了PID参数整定，并进行了仿真研究。根据控制要求和所设计的控制方案进行硬件选型以及系统的硬件设计，利用PLC编程实现控制算法进行系统的软件设计，最终完成PLC在锅炉汽包水位控制系统中应用。 关键词：汽包水位三冲量控制PLC PID控制
ABSTRACT The steam drum water level is a very important parameter for the boiler safe operation, both high and low steam drum water level may lead to extremely serious consequence; therefore it must be strictly to be controlled. With the rapid development of PLC technology, it can widely be applied to the process control domain and enhances the performance of control system enormously. PLC has already become the essential important equipment in automatic control domain. Based on the analysis of all kinds of factors which influence steam drum water level, “unreal water level phenomenon”is analyzed specially, and three impulses control plan for steam drum water level control system is proposed. PID parameters are regulated by engineering regulation method, and simulation study is done. According to the needs of control, the selection of control requirements hardware and system hardware design as well as system software design are carried out. Finally the application of PLC in boiler steam drum water control system is completed. Key words:Steam drum water level Three impulses control PLC PID control
基于PLC的变频器液位控制设计 随着电力电子技术以及工业自动控制技术的发展，使得交流变频调速系统在工业电机拖动领域得到了广泛应用。另外，由于PLC的功能强大、容易使用、高可靠性，常常被用来作为现场数据的采集和设备的控制。本设计就是利用变频器和PLC实现水池水位的控制。 变频器技术是一门综合性的技术，它建立在控制技术、电子电力技术、微电子技术和计算机技术的基础上。它与传统的交流拖动系统相比，利用变频器对交流电动机进行调速控制，有许多优点，如节电、容易实现对现有电动机的调速控制、可以实现大X围内的高效连续调速控制、实现速度的精确控制。容易实现电动机的正反转切换，可以进行高额度的起停运转，可以进行电气制动，可以对电动机进行高速驱动。完善的保护功能:变频器保护功能很强，在运行过程中能随时检测到各种故障，并显示故障类别(如电网瞬时电压降低，电网缺相，直流过电压，功率模块过热，电机短路等)，并立即封锁输出电压。这种“自我保护”的功能，不仅保护了变频器，还保护了电机不易损坏。 PLC特点：第一，可靠性高、抗干扰能力强，平均故障时间为几十万小时。而且PLC采用了许多硬件和软件抗干扰措施。第二，编程简单、使用方便目前大多数PLC采用继电器控制形式的梯形图编程方式，很容易被操作人员接受。一些PLC还根据具体问题设计了如步进梯形指令等，进一步简化了编程。第三，设计安装容易，维护工作量少。第四，适用于恶劣的工业环境，采用封装的方式，适合于各种震动、腐蚀、有毒气体等的应用场合。第五，与外部设备连接方便，采用统一接线方式的可拆装的活动端子排，提供不同的端子功能适合于多种电气规格。第六，功能完善、通用性强、体积小、能耗低、性能价格比高。 在应用PLC系统设计时，应遵循以下的基本原则，才能保证系统工作的稳定。 （1）最大限度地满足被控对象的控制要求； （2）系统结构力求简单； （3）系统工作要稳定、可靠； （4）控制系统能方便的进行功能扩展、升级； （5）人机界面友好。
https://www.doczj.com/doc/2e3043210.html,
PLC
https://www.doczj.com/doc/2e3043210.html,
S7-300 PID
PLC
-i-
i
https://www.doczj.com/doc/2e3043210.html,
Abstract
Nowadays intelligent measuring appliance is improving more and more quickly.It has been used in more an more place of our life.It can make Electric circuit much easier than before.And the control can be realized much more precise and convenient. Microelectronics and computer technology continues to develop, led to fundamental changes in the structure of instruments to micro-computer (single chip) as the main body, the computer technology and the organic integration of detection technology to form a new generation of "smart meters" in Measurement of process automation, measurement data processing and functional diversification of the traditional instrument, compared to conventional measuring circuit, tremendous progress has been made. PLC is a very useful control installment . It is widely used in a lot of control system in ourlives. It is the product of the computer,control,communication technology.It can make Electric circuit much easier than before.And the control can be realized much more precise and convenient.It very suits the control of water level. It will relay the traditional control technology, computer and communication technologies together with the control, and operation of flexible convenient, high reliability, suitable for continuous long-term characteristics of the work, very suitable for liquid level control requirements. This thesis mainly introduces a design of water level control system with intelligent measuring appliance,SIMATIC programmable logic controller (PLC) and configuration soft. This system adopts increment type Proportional-Integral-Differential arithmetic to realize the water level automation. For convenience to monitor the system and process data in actual time, we have designed Human Machine Interface HMI with configuration soft. The result of experimentation indicates that this system could run quickly, accurately and stably which accords with our aim perfectly. This system has been used widely in the temperature control system field for its low cost and high stabilization advantages. Experiment proved that the control system more satisfactory results, with more practical engineering value. Keywords: Water Level Control Intelligent measuring appliance PLC PID HMI
- ii -
ii
综合自动化实验报告书 题目：基于S7-200PLC的液位控制系统设计学生姓名：何丰丰 学号：2225 专业班级：06电2班 指导教师：刘振东 计算机与自动控制学院 2010年01月14日
综合自动化实验 ——基于S7-200 PLC的液位控制系统设计 实验目的： 1．学习西门子S7-200可编程控制器中模拟量、PID指令； 2．掌握组态王软件的编程调试方法； 3．掌握PLC可编程控制器和组态王软件结合通讯方法。 实验要求： 1. 利用西门子S7-200可编程控制器实现液位PID控制系统,通过调节电动调节阀的开度，改变水箱的进水流量，从而使水箱内的液位维持于恒定值。 2. 在上位机编制工艺画面，能够显示系统的实时状态、通过对现场数据的采集处理,以动画显示、报警处理、流程控制、实时曲线、历史曲线和报表输出等多种方式,向用户提供检验液位PLC控制系统的动态运行情况，显示SP（设定值）、PV（液位高度检测值）、OP（阀开度）、P（比例）、I（积分时间）、D（微分时间），并且在画面上能够实现手自动切换、历史数据查询、报表、报警信息、历史曲线等功能。 实验步骤： 1.掌握各设备的主要功能及工作情况 硬件设备主要包括：上水箱、液位变送器LT1、电动调节阀1，变频器，水泵。各个设备的连接情况如图1所示：
S S S S M M PT 1 LT 3 LT 1 LT 2 S S TE 1 TT 1 TE 2 TT 2 TE 3 TT 3TE 5 TT 5S S S 变频器 FIT 1FIT 2TT 4 TE 4 220 AC TIC 储水箱 下水箱 上水箱 电磁流量计2电磁流量计1 电动调节阀1 电动调节阀2 水泵 图1 过程控制系统结构图 2. 设备之间安装与连接 按照图2所示，将实验所需的设备如液位变送器、PLC 、调节阀等安装并接线。 PC/PPI 通信电缆 M LT 1 上水箱 电动调节阀1 液位变送器 进水 出水 图2 控制系统示意图
基于PLC的液位控制系统设计 简介：在本系统中，为了实现能源的充分利用和生产的需要，需要对电机进行转速调节，考虑到电机的启动、运行、调速和制动的特性，采用ABB公司变频器，系统中由PLC完成数据的采集和对变频器、电机等设备的控制任务。基于S7 200 PLC的编程软件,采用模块化的程序设计方法，大量采用代码重用，减少软件的开发和维护。利用对PLC软件的设计,实现变频器的参数设置、故障诊断和电机的启动和停止。 关键字：PLC 变频器变频调速 随着电力电子技术以及工业自动控制技术的发展，使得交流变频调速系统在工业电机拖动领域得到了广泛应用。另外，由于PLC的功能强大、容易使用、高可靠性，常常被用来作为现场数据的采集和设备的控制。本设计就是利用变频器和PLC实现水池水位的控制。 变频器技术是一门综合性的技术，它建立在控制技术、电子电力技术、微电子技术和计算机技术的基础上。它与传统的交流拖动系统相比，利用变频器对交流电动机进行调速控制，有许多优点，如节电、容易实现对现有电动机的调速控制、可以实现大范围内的高效连续调速控制、实现速度的精确控制。容易实现电动机的正反转切换，可以进行高额度的起停运转，可以进行电气制动，可以对电动机进行高速驱动。完善的保护功能:变频器保护功能很强，在运行过程中能随时检测到各种故障，并显示故障类别(如电网瞬时电压降低，电网缺相，直流过电压，功率模块过热，电机短路等)，并立即封锁输出电压。这种“自我保护”的功能，不仅保护了变频器，还保护了电机不易损坏。
PLC特点：第一，可靠性高、抗干扰能力强，平均故障时间为几十万小时。而且PLC采用了许多硬件和软件抗干扰措施。第二，编程简单、使用方便目前大多数PLC采用继电器控制形式的梯形图编程方式，很容易被操作人员接受。一些PLC还根据具体问题设计了如步进梯形指令等，进一步简化了编程。第三，设计安装容易，维护工作量少。第四，适用于恶劣的工业环境，采用封装的方式，适合于各种震动、腐蚀、有毒气体等的应用场合。第五，与外部设备连接方便，采用统一接线方式的可拆装的活动端子排，提供不同的端子功能适合于多种电气规格。第六，功能完善、通用性强、体积小、能耗低、性能价格比高。 在应用PLC系统设计时，应遵循以下的基本原则，才能保证系统工作的稳定。 （1）最大限度地满足被控对象的控制要求； （2）系统结构力求简单； （3）系统工作要稳定、可靠； （4）控制系统能方便的进行功能扩展、升级； （5）人机界面友好。 本系统中，为了实现能源的充分利用和生产的需要，需要对电机进行转速调节，考虑到电
基于P L C的液位控制系 统设计 WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】

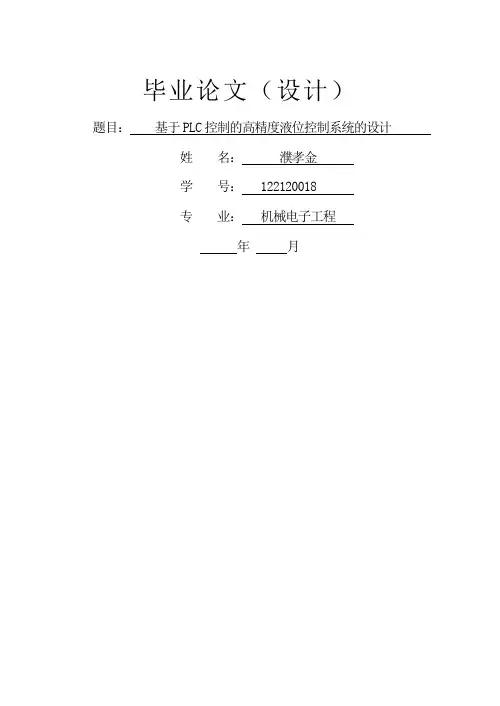

毕业论文（设计）题目：基于PLC控制的高精度液位控制系统的设计 姓名：濮孝金 学号： 专业：机械电子工程 年月
