发电机原理结构及主要零部件功能简介∷北京奥博汽车电子结构及要紧零部件的功能简介
一、概述
发电机是汽车的要紧电源，其功用是在发动机正常运转时，向除启动机外的所有用电设备供电，同时给蓄电池充电，汽车用发电机可分为直流发电机和交流发电机，由于交流发电机的性能在许多方面优于直流发电机，直流发电机已被剔除。目前汽车采纳三相交流发电机，内部带有二极管整流电路，将交流电整流为直流电，因此，汽车交流发电机输出的是直流电。交流发电机必须配装电压调剂器，电压调剂器对发电机的输出电压进行操纵，使其保持差不多恒定，以满足汽车用电器的需求。
二、交流发电机的分类
一、交流发电机的分类
1.按总体结构分
（1）一般交流发电机。这种发电机即无专门装置，也无专门功能特点，使用时需要配装电压调剂器。
（2）整体式交流发电机，发电机和调剂器制成一个整体的发电机。（3）带泵的交流发电机。发电机和汽车制动系统用真空助力泵安装在一起的发电机。
（4）无刷交流发电机，不需要电刷的发电机。
（5）永磁交流发电机，转子磁极为永磁铁制成的发电机
我们的产品要紧以整体式交流发电机、带泵交流发电机为主。
2、按输出电压分为14V和28V两大类
3、按发电机的输出电流分有专门多种，我们的产品要紧有25A、35A、
55A、70A、75A、80A、90A、100A、110A、120A、140A、150A 等。
三、交流发电机的型号
依照中华人民共和国汽车行业标准QC/T73-93《汽车电器设备产品型号编制方法》的规定，汽车交流发电机型号组成如下：
1. 产品代号
产品代号用中文字母表示，例：JF——一般交流发电机JFZ——整体式（内置调剂器）交流发电机JFB——带泵的交流发电机JFW——无刷交流发电机
2. 电压等级代号
电压等级代号用一位阿拉伯数字表示，例：1表示12V系统，2表示24V系统，6表示6V系统。
3. 变形代号
变形代号现在要紧为各生产厂依照自己的情形进行编排，没有固定的代号。
例：JFZ2972为28V整体式交流发电机
JFZB1990为14V整体式带泵交流发电机
四、整体交流发电机的工作原理
1. 工作原理
当外电路通过电刷使励磁绕组通电时，便产生磁场，使爪极被磁化为N极和S极。当转子旋转时，磁通交替地在定子绕组中变化，依照电磁感应原理可知，定子的三相绕组中便产生交变的感应电动势。这确实是交流发电机的发电原理。
由原动机（即发动机）拖动直流励磁的同步发电机转子，以转速n(rpm)旋转，三相定子绕阻便感应交流电势。定子绕阻若接入用电负载，电机就有交流电能输出，通过发电机内部的整流桥将交流电转换成直流电从输出端子输出。
交流发电机分为定子绕组和转子绕组两部分，三相定子绕组按照彼此相差120度电角度分布在壳体上，转子绕组由两块极爪组成。当转子绕组接通直流电时即被励磁，两块极爪形成N极和S极。磁力线由N极动身，透过空气间隙进入定子铁心再回到相邻的S极。转子一旦旋转，转子绕组就会切割磁力线，在定子绕组中产生互差120度电度角的正弦电动势，即三相交流电，再经由二极管组成的整流元件变为直流电输出。
当开关闭合后，第一由蓄电池提供电流。电路为：
蓄电池正极→充电指示灯→调剂器触点→励磁绕阻→搭铁→蓄电池负极。现在，充电指示灯由于有电流通过，因此灯会亮。
但发动机起动后，随着发电机转速提高，发电机的端电压也不断升高。当发电机的输出电压与蓄电池电压相等时，发电机“B”端和“Ｄ”端的电位相等，现在，充电指示灯由于两端电位差为零而熄灭。指示发电机差不多正常工作，励磁电流由发电机自己供给。发电机中三相绕阻所产生的三相交流电动势经二极管整流后，输出直流电，向负载供电，并向蓄电池充电。
2.励磁方式
除了永磁式交流发电机不需要励磁以外，其他形式的交流发电机都需要励磁，因为它们的磁场差不多上电磁场，必须给励磁绕组通电才会有磁场产生而发电，否则发电机将不能发电。将电流引入到励磁绕组使之产生磁场称为励磁。交流发电机励磁方式有自励和他励两种。
（1）他励
在发电机转速较低时（发动机未达到怠速转速），自身不能发电，需要蓄电池供给发电机励磁绕组电流，使励磁绕组产生磁场来发电。这种由蓄电池供给磁场电流发电的方式称为他励发电。
(2)自励
随着转速的提高（一样在发动机达到怠速时），发电机定子绕组的电动势逐步升高并能使整流器二极管导通，当发电机的输出电压大于蓄电池电压时，发电机就能对外供电了。当发电机能对外供电时，就能够把自身发的电供给励磁绕组，这种自身供给磁场电流发电的方式称为自励发电。交流发电机励磁过程是先他励后自励。当发动机达到正常怠速转速时，发电机的输出电压一样高出蓄电池电压1～2V以便对蓄电池充电，现在，由发电机自励发电。不同汽车的励磁电路各不相同，但有一个共同特点是，励磁电路都必须由点火开关操纵。
图为星形接法交流发电机的励磁电路
五、整体交流发电机的结构
整体式交流发电机一样由定子、转子、整流桥（桥式整流器）、调剂器总成（由电刷组件和调剂器组成）、前后端盖、轴承、风扇、皮带轮等组成。
交流发电机结构示意图 皮带轮 风扇
皮带轮锁紧螺母 转子 定子 驱动端盖
电刷端盖
轴承 爱护罩
电刷组件 整流器 轴承
1、转子
转子的功用是产生磁场。转子由爪极、励磁绕组、滑环、转子轴等组
成，如图所示
图为转子解体示意图
转子轴上压装着两块爪极，爪极被加工成鸟嘴形状，爪极空腔内装有励磁绕组和磁轭。滑环由两个彼此绝缘的铜环组成，压装在转子轴上并与轴绝缘，两个滑环分别与励磁绕组的两端相连。当给两滑环通入直流电时，励磁绕组中就有电流通过，并产生轴向磁通，使爪极一块被磁化为N极，另一块被磁化为S极，从而形成六对（或八对）相互交错的磁极。当转子转动时，就形成了旋转的磁场。如下图所示：
1-磁轭2-磁场绕组3、4-磁极
5-定子铁心6-定子绕组7-轴8-漏磁通
爪极爪极
转子轴
滑环
励磁线圈
2、定子
定子又称为电枢。定子的功用是产生交流电。当激磁电流作用于转子绕组，转子轴在发动机正时齿轮的带动下转动，在定子绕组中产生感应电动势。
定子铁心由内圈带槽的硅钢片叠成，定子绕组的导线就嵌放在铁心的槽中。定子绕组有三相，三相绕组采纳星形接法或三角形接法，都能产生三相交流电。三相绕组的必须按一定要求绕制,才能使之获得频率相同、幅值相等、相位互差120°的三相电动势。
(1) 每个线圈的两个有效边之间的距离应和一个磁极占据的空间距离相等。
(2) 每相绕组相邻线圈始边之间的距离应和一对磁极占据的距离相等或成倍数。
(3) 三相绕组的始边应相互间隔2π+120o电角度（一对磁极占有的空间为360o电角度）
定子三相绕组的接法有两种
星形接法的特点是线电流等于相电流，且三相
的一端连接在一起。中性点电压的瞬时值是一个
三次谐波电压，中性点电压的平均值为发电机输出
电压（平均值）的一半，带有中性点接线柱的发电
机可用中性点电压来操纵各种用途的继电器。
（如右图所示）
三角形接法的特点是线电流等于相电流，且三相连接成一个闭环，无中性点。如图所示：
定子安装在转子的别处，和发电机的前后端盖固定在一起，当转子在其内部转动时，引起定子绕组中磁通的变化，定子绕组中就产生交变的感应电动势。定子由定子铁心和定子绕组（线圈）组成。定子铁心由内圈带槽、互相绝缘的硅钢片叠成。定子绕组有三组线圈(3相绕组)，3相绕组彼此相隔120度对称的嵌放在定子铁心的槽中。三相绕组的连接有星形接法和三角形接法两种，都能产生三相交流电。
定子示意图
3、整流桥（又叫整流器）
整流桥的功用是将定子绕组的三相交流电变为直流电输出。整流器由整流板、整流二极管和激磁二极管组成。二极管只承诺电流单向通过，因此将其接入交流电路时它能使电路中的电流只按单向流淌，即所谓“整流”。整流二极管一种具有单向导电性的半导体器件,能将交流电能转变为直流电能。将交流电源整流成为直流电流的二极管叫作整流二极管，整流二极管分为正极管和负极管两种，分别压装（或焊装）在相互绝缘的两块板上组成的。正二极管的中心引线为二极管正极，外壳为负极。正二极管的外壳压装或焊装在元件板上，共同组成发电机的正极，由一个与后端盖绝缘的元件板固定螺栓通至机壳外，成为发电机的B+输出钉。
4、端盖及电刷组件
端盖一样分两部分（驱动端盖和电刷端盖），起支撑转子、定子、整流器和电刷组件的作用。端盖一样用铝合金铸造，一是可有效的防止漏磁，二是铝合金散热性能好。电刷端盖上装有电刷组件。不带调剂器的电刷组件由电刷、电刷架和电刷弹簧组成，带调剂器的电刷组件由电刷、电刷架、电刷弹簧及调剂器组成。电刷的作用是将电源通过滑环引入励磁绕组。两个电刷分别装在电刷架的孔内，借助弹簧压力与滑环保持接触。电刷和滑环的接触应良好，否则会因为磁场电流过小，导致发电机发电足。
电压调剂器是把发电机输出电压操纵在规定范畴内的装置，其功用是在发电机转速变化时，自动操纵发电机电压保持恒定，使其不因发电机转速高时电压过高烧坏用电器和导致蓄电池过充电；也可不能因发电机转速低而电压不足导致用电器工作失常。
电刷组件示意图
5．皮带轮及风扇
交流发电机的前端装有皮带轮和风扇，由发动机通过传动带驱动发电机的转子轴和风扇一起旋转。发电机工作时，定子绕组和励磁绕组中都会有热量产生，温度过高会烧坏导线的绝缘导致发电机不能正常工作，因此为发电机散热是必须的。发电机的通风散热是靠风扇来完成，（由铝合金或钢板冲压而成）发电机有1-2个风扇，关于只有一个风扇的发电机，风扇均装于前端盖与带轮之间；关于有两个风扇的发电机，有的是在转子爪极两侧各焊装一个，有的是一个风扇装于前端盖与皮带轮之间，另一个风扇装在后端盖与转子爪极之间
六、汽车交流发电机的性能指标 1．额定电压 交流发电机的电压受电压调剂器操纵，一样比较稳固，只是在发动机启动时期略有变化，正常情形下，发动机达到怠速转速时，发电机的输出电压应能达到一个稳固值，那个电压值称为发电机的额定电压（12V 系统的发电机额定电压为14V ，24V 系统的发电机额定电压为28V ）。 2．空载转速 交流发电机不带负载，能够达到额定电压时的初始转速值定为空载转速，空载转速在发电机出厂时通过试验确定，列入产品说明书。空载转速是汽车设计时选择发动机和发电机速比的要紧依据，也是发电机使用过程中性能是否下降的评判指标之一。 3．额定电流和额定转速 交流发电机受结构、转速等条件的限制，对外输出电流的能力是有限的，为了评判发电机的对外输出电流能力，把发电机输出最大电流的2/3定为发电机的额定电流，达到额定电流时的转速定为额定转速。发电机出厂时，
通过试验确定额定转速和额定电流，并列入产品说明书，发电机的额定转速和额定电流是评判发电机性能的重要指标。
详细解析汽车发电机工作原理 （四）端盖 端盖一般分两部分（前端盖和后端盖），起固定转子、定子、整流器和电刷组件的作用。端盖一般用铝合金铸造，一是可有效的防止漏磁，二是铝合金散热性能好。 后端盖上装有电刷组件，有电刷、电刷架和电刷弹簧组成。电刷的作用是将电源通过集电环引入磁场绕组。见图2-12
磁场绕组（两只电刷）和发电机的联接不同，使发电机分为内搭铁型和外搭铁型两种1．内搭铁型发电机：磁场绕组负电刷直接搭铁的发电机（和壳体直接相连）。见图2-13a 2．外搭铁型发电机：磁场绕组的两只电刷都和壳体绝缘的发电机。见图2-13b
外搭铁型发电机的磁场绕组负极（负电刷）接调节器，通过后再搭铁。 二、8管交流发电机 8管交流发电机（如夏利车用）和6管交流发电机的基本机构是相同的，所不同的是整流器有8只硅整流二极管，其中6只组成三相全波桥式整流电路，还有2只是中性点二极管，1只正极管接在中性点和正极之间，1只负极管接在中性点和负极之间。对中性点电压进行全波整流。（见图2-14） 试验表明：加装中性点二极管的交流发电机在结构不变的情况下可以提高发电机的功率10%～15%。 中性点二极管提高发电机功率的原理： 交流发电机中性点电压为三次谐波，随着发电机转速的提高，中性点三次谐波电压也升高。见图2-15
当中性点电压瞬时值高于三相绕组的最高值时，中性点正极管导通对外输出电流；电流回路为：中性点→中性点正极管→负载→某一负极管→定子绕组→中性点。见动画2。 当中性点电压瞬时值低于三相绕组的最低值时，中性点负极管导通对外输出电流；电流回路：中性点→定子绕组→某一正极管→负载→中性点负极管→中性点。由于中性点参与了对外输出，所以能提高输出功率。 三、9管交流发电机（日车应用较多） 9管交流发电机的基本结构和6管交流发电机相同，所不同的是整流器。9管交流发电机的整流器是由6只大功率整流二极管和3只小功率励磁二极管组成的交流发电机。 其中6只大功率整流二极管组成三相全波桥式整流电路，对外负载供电，3只小功率管二极管与三只大功率负极管也组成三相全波桥式整流电路专门为发电机磁场供电。所以称3只小功率管为励磁二极管。9管交流发电机电路见图2-16 充电指示灯的作用在下一节有专门介绍
汽车用发电机的工作原理简述 1、转子 转子的功用是发作磁常转子由爪极、励磁绕组、滑环、转子轴等组成 转子轴上压装着两块爪极，爪极被加工成鸟嘴形状，爪极空腔内装有励磁绕组和磁轭。滑环由两 个相互绝缘的铜环组成，压装在转子轴上并与轴绝缘，两个滑环分别与励磁绕组的两端相连。当给两滑环通入直流电时，励磁绕组中就有电流通过，并发作轴向磁通，使爪极一块被磁化为N极，另一块被磁化为S极，然后构成六对相互交错的磁极。当转子转变时，就构成了旋转的磁常如下图所示： 2、定子 定子又称为电枢。定子的功用是发作交流电。当激磁电流作用于转子绕组，转子轴在发起机正时齿轮的股动下转变，在定子绕组中发作感应电动势。 定子铁心由内圈带槽的硅钢片叠成，定子绕组的导线就嵌放在铁心的槽中。定子绕组有三相，三相绕组选用星形接法或三角形接法，都能发作三相交流电。三相绕组的有必要按一定需要绕制,才干使之获得频率相同、幅值相等、相位互差120°的三相电动势。 每个线圈的两个有用边之间的间隔应和一个磁极占有的空间间隔相等。 每相绕组相邻线圈始边之间的间隔应和一对磁极占有的间隔相等或成倍数。 三相绕组的始边应相互间隔2π+120o电角度 定子三相绕组的接法有两种 星形接法的特点是线电流等于相电流，且三相 的一端联接在一起。中性点电压的瞬时值是一个 三次谐波电压，中性点电压的平均值为发电机输出 电压的一半，带有中性点接线柱的发电 机可用中性点电压来控制各种用途的继电器。 三角形接法的特点是线电流等于相电流，且三相联接成一个闭环，无中性点。如图所示： 定子安装在转子的外面，和发电机的前后端盖固定在一起，当转子在其内部
转变时，致使定子绕组中磁通的改动，定子绕组中就发作交变的感应电动势。定子由定子铁心和定子绕组组成。定子铁心由内圈带槽、相互绝缘的硅钢片叠成。定子绕组有三组线圈，3相绕组相相互隔120度对称的嵌放在定子铁心的槽中。三相绕组的联接有星形接法和三角形接法两种，都能发作三相交流电。 3、整流桥 整流桥的功用是将定子绕组的三相交流电变为直流电输出。整流器由整流板、整流二极管和激磁二极管组成。二极管只允许电流单向通过，所以将其接入交流电路时它能使电路中的电流只按单向活动，即所谓“整流”。整流二极管一种具有单向导电性的半导体器件,能将交流电能转变为直流电能。将交流电源整流成为直流电流的二极管叫作整流二极管，整流二极管分为正极管和负极管两种，分别压装在相互绝缘的两块板上组成的。正二极管的中心引线为二极管正极，外壳为负极。正二极管的外壳压装或焊装在元件板上，一起组成发电机的正极，由一个与后端盖绝缘的元件板固定螺栓通至机壳外，成为发电机的B+输出钉。 4、端盖及电刷组件 端盖一般分两部分，起支撑转子、定子、整流器和电刷组件的作用。端盖一般用铝合金铸造，一是可有用的防止漏磁，二是铝合金散热功用好。电刷端盖上装有电刷组件。不带调节器的电刷组件由电刷、电刷架和电刷弹簧组成，带调节器的电刷组件由电刷、电刷架、电刷弹簧及调节器组成。电刷的作用是将电源通过滑环引入励磁绕组。两个电刷分别装在电刷架的孔内，凭仗弹簧压力与滑环坚持接触。电刷和滑环的接触应出色，不然会因为磁场电流过小，致使发电机发电缺少。 电压调节器是把发电机输出电压控制在规矩范围内的设备，其功用是在发电机转速改动时，主动控制发电机电压坚持安稳，使其不因发电机转速高时电压过高烧坏用电器和致使蓄电池过充电；也不会因发电机转速低而电压缺少致使用电器作业反常。 皮带轮及电扇 交流发电机的前端装有皮带轮和电扇，由发起机通过传动带驱动发电机的转子轴和电扇一起旋转。发电机作业时，定子绕组和励磁绕组中都会有热量发作，温度过高会烧坏导线的绝缘致使发电机不能正常作业，所以为发电机散热是有必
汽车发电机参数
————————————————————————————————作者: ————————————————————————————————日期：
1２Ｖ汽车发电机,发出的电压最少值是？ 对于１2ｖ的系列发电机,规定输出电压为14v。?发电机空载运行时候,发电机端电压和转速之间的关系成线性关系,发电机的输出电压随发电机的转速升高 而增高。空载特性可以判断该发电机的低速充电好坏。?转速:n>1000r/ｍｉn 电压>蓄电池的电压 n>１8０0 可输出额定功率 n>3000 电压不随转速的升高而升高
汽车发电机培训教材 发电机的功用／电压调节器的分类/电压调节器的调压原理／电子调节器结构与工作原理/电子调节器应用实例 由于交流发电机的转子是由发动机通过皮带驱动旋转的,且发动机和交流发电机的速比为1．７～3，因此交流发电机转子的转速变化范围非常大，这样将引起发电机的输出电压发生较大变化，无法满足汽车用电设备的工作要求。为了满足用电设备恒定电压的要求，交流发电机必须配用电压调节器,使其输出电压在发动机所有工况下基本保持恒定。 一、电压调节器的分类 1．交流发电机电压调节器按工作原理可分为 (1）触点式电压调节器 触点式电压调节器应用较早，这种调节器触点振动频率慢，存在机械惯性和电磁惯性,电压调节精度低,触点易产生火花,对无线电干扰大,可靠性差,寿命短,现已被淘汰。 （2)晶体管调节器 随着半导体技术的发展，采用了晶体管调节器。其优点是：三极管的开关频率高,且不产生火花，调节精度高，还具有重量轻、体积小、寿命长、可靠性高、电波干扰小等优点，现广泛应用于东风、解放及多种中低档车型。 （3）集成电路调节器 集成电路调节器除具有晶体管调节器的优点外，还具有超小型,安装于发电机的内部（又称内装式调节器)，减少了外接线,并且冷却效果得到了改善,现广泛应用于桑塔纳。奥迪等多种轿车车型上。 （4) 电脑控制调节器 电脑控制调节器是现在轿车采用的一种新型调节器,由电负载检测仪测量系统总负 载后,向发电机电脑发送信号，然后由发动机电脑控制发电机电压调节器，适时地接通和断开磁场电路，即能可靠地保证电器系统正常工作,使蓄电池充电充足，又能减轻发动机负荷,提高燃料经济性。如上海别克、广州本田等轿车发电机上使用了这种调节器。 ２.电子调节器按所匹配的交流发电机搭铁型式可分为： (１)内搭铁型调节器:适合于与内搭铁型交流发电机所匹配的电子调节器称为内搭铁型调节器； （2）外搭铁型调节器：适合于与外搭铁型交流发电机所匹配的电子调节器称为外搭铁型调节器。 在使用过程中，对于晶体管调节器,最好使用汽车说明书中指定的调节器,如果采用其他型号替代，除标称电压等规定参数与原调节器相同外，代用调节器必须与原调节器的搭铁形式相同,否则，发电机可能由于励磁电路不通而不能正常工作。对于集成电路调节器，必须是专用的，是不能替代的。 二、电压调节器的调压原理 由交流发电机的工作原理我们知道,交流发电机的三相绕组产生的相电动势的有效值 Eφ==CeФn（V)
详细解析汽车发电机工作原理Time:2010-12-24 13:54:53 Author: Source:中电网交流发电机的结构 一、6管交流发电机的结构 交流发电机一般由转子、定子、整流器、端盖四部分组成。 JF132型交流发电机组件图见图2-5a JF132型交流发电机结构图见图2-5b JF132型交流发电机结构图见图2-5c （一）转子 转子的功用是产生旋转磁场。 转子由爪极、磁轭、磁场绕组、集电环、转子轴组成，见图2-6
转子轴上压装着两块爪极，两块爪极各有六个鸟嘴形磁极,爪极空腔内装有磁场绕组(转子线圈)和磁轭。集电环由两个彼此绝缘的铜环组成，集电环压装在转子轴上并与轴绝缘，两个集电环分别与磁场绕组的两端相连。 当两集电环通入直流电时（通过电刷），磁场绕组中就有电流通过，并产生轴向磁通，使爪极一块被磁化为N极，另一块被磁化为S极，从而形成六对相互交错的磁极。当转子转动时，就形成了旋转的磁场。 交流发电机的磁路为：磁轭→N极→转子与定子之间的气隙→定子→定子与转子间的气隙→S极→磁轭。见图2-7。 （二）定子 定子的功用是产生交流电。定子由定子铁心和定子绕组成。见图2-8A 定子铁心由内圈带槽的硅钢片叠成，定子绕组的导线就嵌放在铁心的槽中。定子绕组有三相，三相绕组采用星形接法或三角形（大功率）接法，都能产生三相交流电。 三相绕组的必须按一定要求绕制,才能使之获得频率相同、幅值相等、相位互差120°的三相电动势。 1．每个线圈的两个有效边之间的距离应和一个磁极占据的空间距离相等。
2．每相绕组相邻线圈始边之间的距离应和一对磁极占据的距离相等或成倍数。 3．三相绕组的始边应相互间隔2π+120o电角度（一对磁极占有的空间为360o电角度） 例：国产JF13系列交流发电机三相绕组绕制见图2-8B 结构参数如下： 磁极对数p6对 定子槽数z36槽 定子绕组相数m3相 每个线圈匝数N13匝 绕组联结方法Y型联结 在国产JF13系列交流发电机中，一对磁极占6个槽的空间位置（每槽60o电角度），一个磁极占3个槽的空间位置，所以每个线圈两条有效边的位置间隔是3个槽，每相绕组相邻线圈始边之间的距离6个槽，三相绕组的始边的相互间隔可以是2个槽，8个槽，14个槽等。 （三）整流器 交流发电机整流器的作用是将定子绕组的三相交流电变为直流电，6管交流发电机的整流器是由6只硅整流二极管组成三相全波桥式整流电路，6只整流管分别压装（或焊装）在两块板上。 1．汽车用硅整流二极管特点 （1）工作电流大，正向平均电流50A，浪涌电流600A； （2）反向电压高，反向重复峰值电压270V，反向不重复峰值电压300V；

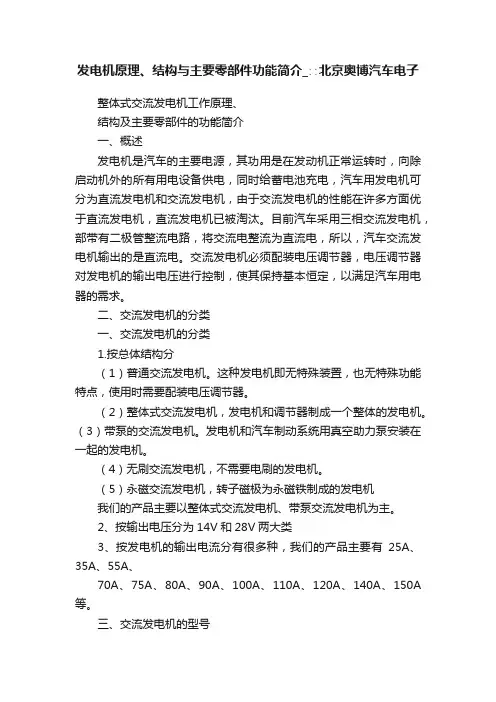

发电机原理结构及主要零部件功能简介∷北京奥博汽车电子结构及要紧零部件的功能简介 一、概述 发电机是汽车的要紧电源，其功用是在发动机正常运转时，向除启动机外的所有用电设备供电，同时给蓄电池充电，汽车用发电机可分为直流发电机和交流发电机，由于交流发电机的性能在许多方面优于直流发电机，直流发电机已被剔除。目前汽车采纳三相交流发电机，内部带有二极管整流电路，将交流电整流为直流电，因此，汽车交流发电机输出的是直流电。交流发电机必须配装电压调剂器，电压调剂器对发电机的输出电压进行操纵，使其保持差不多恒定，以满足汽车用电器的需求。 二、交流发电机的分类 一、交流发电机的分类 1.按总体结构分 （1）一般交流发电机。这种发电机即无专门装置，也无专门功能特点，使用时需要配装电压调剂器。 （2）整体式交流发电机，发电机和调剂器制成一个整体的发电机。（3）带泵的交流发电机。发电机和汽车制动系统用真空助力泵安装在一起的发电机。 （4）无刷交流发电机，不需要电刷的发电机。 （5）永磁交流发电机，转子磁极为永磁铁制成的发电机 我们的产品要紧以整体式交流发电机、带泵交流发电机为主。 2、按输出电压分为14V和28V两大类 3、按发电机的输出电流分有专门多种，我们的产品要紧有25A、35A、 55A、70A、75A、80A、90A、100A、110A、120A、140A、150A 等。 三、交流发电机的型号 依照中华人民共和国汽车行业标准QC/T73-93《汽车电器设备产品型号编制方法》的规定，汽车交流发电机型号组成如下： 1. 产品代号 产品代号用中文字母表示，例：JF——一般交流发电机JFZ——整体式（内置调剂器）交流发电机JFB——带泵的交流发电机JFW——无刷交流发电机
