燃气轮机性能指标主要影响因素及提高性能途径研究 摘要: 本文以9e燃机为例，概括介绍了国内已经投产的燃气轮机的主要性能指标，并通过对不同设计和运行条件下技术性能指标的对比，分析对燃气轮机性能指标产生影响的主要影响因素，从而总结和简述了提高性能指标的主要途径。 关键词: 燃气轮机；性能指标；功率；热耗率；影响因素；abstract：illustrated by 9e gas turbine, the main technical performance parameters of gas turbine in china are described, and with the comparison of the technical parameters under different design and operation condition, an analysis on the main influencing factors is presented, so as to summarizethe major way to improve the performance parameters. keywords: gas turbine; performance parameter; power; heat rate; influencing factor 中图分类号：th138.23 文献标识码：a文章编号：2095-2104（2012） 1.引言 燃气轮机是从本世纪50年代开始逐渐登上发电工业舞台的。但是由于当时机组的单机容量较小，而热效率又比较低，因而在电力系统中只能作为紧急备用电源和调峰机组使用。 60年代时欧美的大电网曾发生过电网瞬时解列的大事故，这些事
Through the reasonable organization of the production process, effective use of production resources to carry out production activities, to achieve the desired goal. 简析燃气轮机发电机组的现状及未来发展正式版
简析燃气轮机发电机组的现状及未来 发展正式版 下载提示：此安全管理资料适用于生产计划、生产组织以及生产控制环境中，通过合理组织生产过程，有效利用生产资源，经济合理地进行生产活动，以达到预期的生产目标和实现管理工作结果的把控。文档可以直接使用，也可根据实际需要修订后使用。 火力发电的历史久远，为世界经济发展提供着充足的能源。但是，随着环境保护观念深入人心，世界资源日益紧缺，火力发电已经成为我国经济转型、产业结构调整的重点对象。作为新型发电模式，燃气轮机发电具备快速启停、高效率以及较小占地规模的有点，污染小。在我国工业实践中，受到制造技术的商业秘密制约，自主创造能力十分薄弱，进口是主要来源，并没有在全国推广开来。本文主要浅析燃气轮发电机组的当前发展情况，并展望未来趋势，希望引起工业领域人员的重
视。 1.燃气轮机及其发电机组现状浅析 1.1.燃气轮机浅析 作为旋转式动力机械，气体以连续流动的方式在燃气轮机中通过热能向机械能的转化，进而推动发电机组旋转。从世界范围来看，第一台燃气轮机由瑞士一家企业制造，时间为1939年。经数十年发展，机车与坦克动力、舰船动力、管线动力与发电等都有燃气轮机的身影。从结构上划分，轻型与重型燃气轮机为工业燃气轮机类型。当前，俄、英、美等发达国家已经将燃气轮机完全应用到了水面舰艇上。此外，海上采油、输油输气的管线加压装置也由轻型燃气轮机构成，实现了41.6%的热
GB/T14411-2008轻型燃气轮机控制和保护系统 Controlandprotectivesystemforaero-derivativegasturbine 本标准代替GB/T14411-I993((轻型燃气轮机控制和保护系统》。 本标准与G13/T14411-1993相比主要变化如下: —修改了标准适用范围(本版的第1章); —修改了清吹要求(本版的3.2.1.5); —补充了正常停机和紧急停机要求(本版的3.2.3.2、3.2.3.3); —增加了同步控制、瞬时超速限制和输出功率限制要求(本版的33.5,3.4.8、3.4.9); --—补充了数字电子控制系统的性能指标要求(本版的3.4.3.2); —删除了环境试验条款(1993年版的5.3); —修改了数字控制系统要求，整合成3.1(1993年版的第7章); —修改了保护装置中信号器和监控参数相关要求(本版的4.3.4、4.3.5); —增加了环境条件要求(本版的第7章)。 本标准由中国航空工业第一集团公司提出。 本标准由中国航空工业第一集团公司归口。 本标准起草单位:中航世新燃气轮机股份有限公司、中国航空综合技术研究所、江苏中航动力控制有限公司。 本标准主要起草人:田祥泰、于培敏、张华、孟凡涛、俞建峰。 本标准所代替标准的历次版本发布情况为: —GB/TI441I-1993。
目录 目录 (2) 1范围 (4) 2规范性引用文件 (4) 3控制系统 (4) 3.1基本要求 (4) 3.2控制功能 (4) 3.2.1起动 (4) 3.2.2加、减负荷 (5) 3.2.3停机 (6) 3.2.4防止喘振 (7) 3.3燃料调节 (7) 3.3.1概述 (7) 3.3.2稳态转速调整 (7) 3.3.3恒速控制 (7) 3.3.4变速控制 (8) 3.3.5同步控制 (8) 3.4性能指标 (8) 3.4.1死区 (8) 3.4.2漂移 (8) 3.4.3转速控制系统的稳定性 (8) 3.4.4温度控制系统的稳定性 (8) 3.4.5电功率控制系统的稳定性 (9) 3.4.6机械驱动控制系统的稳定性 (9) 3.4.7整个系统的稳定性 (9) 3.4.8瞬时超速限制 (9) 3.4.9输出功率限制 (9) 4保护系统 (9) 4.1保护要求 (9) 4.1.1燃料切断 (9) 4.1.2超速保护 (10) 4.1.3过低转速保护 (10) 4.1.4火普保护 (10) 4.1.5熄火保护 (10) 4.1.6控制及保护系统故障保护 (11) 4.2保护功能 (11) 4.2.1概述 (11) 4.2.2超速保护 (12) 4.2.3超温保护 (12) 4.2.4超扭保护 (12) 4.2.5低转速保护 (12) 4.2.6振动保护 (12) 4.2.7喘振保护 (12) 4.2.8滑油压力低 (12) 4.2.9点火不成功 (12) 4.2.10熄火保护 (12) 4.2.11转速悬挂保护 (12) 4.2.12轴位移保护 (13) 4.2.13进气过滤器压差高 (13) 4.2.14轴承温度高保护 (13) 4.2.15控制及保护系统故障 (13)
燃气轮机系统建模与性能分析 摘要：燃气轮机机组具有超强的北线性，人们掌握它的具体实施工作过程运行 规律是很难得。在我过电力工业中对它的应用又不断加强。为了更加透彻的解决 这个问题，本文将通过建立燃气轮机机组系统建模及模拟比较研究机组设计和运 行中存在的问题，从而分析它的性能。 关键词：燃气轮机；系统建模；性能 1模拟对象燃气轮机的物理模型 在标准IS0工况条件(15℃101.3kpa及相对湿度60%)下，压气机不断从大气中 吸入空气，进行压缩。高压空气离开压气机之后，直接被送入燃烧室，供入燃料 在基本定压条件下完成燃烧。燃烧不会完全均匀，造成在一次燃烧后局部会达到 极高的温度，但因燃烧室内留有足够的后续空间发生混合、燃烧、稀释及冷却等 复杂的物理化学过程，使得燃烧混合物在离开燃烧室进入透平时，高温燃气的温 度己经基本趋于平均。在透平内，燃气的高品位焙值(高温、高压势能)被转化为功。 1.1燃气轮机数值计算模型与方法 本文借助于 GateCycle软件平台，搭建好的燃气轮机部件模块实现燃气轮机以上物理模型的功能转化，进行燃气轮机的热力学性能分析计算的。在开始模拟燃 气轮机之前，首先对燃气轮杋部件模块数学模型及计算原理方法进行简单介绍。1.2压气机数值计算模型 式中，q1 、q2 、ql 分别为压气机进、出口处空气、压气机抽气冷却透平的 空气的质量流量； T1*、 p1* 分别为压气机进出口处空气的温度、压力； T2*、 p2* 分别为压气机出口处空气的温度、压力 ηc、πc分别为压气机绝热压缩效率，压气机压比 γa为空气的绝热指数；ρa为大气温度；?1为压气机进气压力损失系数 ιcs、ιc分别为等只压缩比功和实际压缩比功 i*2s、i*2、i*1分别为等只压缩过程中压气机出口处空气的比焓，实际压缩过程中压气机出日处空气的比烩和压气机进日处空气的比焓； 当压气机在非设计工况下工作时，一般计算方法是将压气机性能简单处理编制成 数表，通过插值公式求得计算压气机的参数，即在压气机性能曲线上引入多条与 喘振边界平行的趋势线，这样可以把压比，流量，效率均视为平行于喘振边界的 等趋势线和转速的函数。本文采用了同样的计算方法，在计算燃气轮机变工况性 能过程中引入无实际物理涵义的无量纲参变量CMV（compressor map variable），仅相当于引入的平行于压气机喘振边界的趋势线，压气机的质量流量、压力和效 率计算是通过上下游回馈的热力计算结果，插值寻找能够使得上下游热力参数 （压力，温度，输出功率，转速，流量）计算收敛的工作点，即压气机的变工况 工作点。 1.3燃烧室数值计算模型 其中 式中： α为过量空气系数： L0为燃料的理论空气量：
第一讲：燃气轮机基本原理及9E燃机性能型号参数授课内容： 第一章：绪论 1）：燃气轮机发电装置的组成 2）：燃气轮机发展史 3）：我国燃气轮机工业慨况 4）：GE公司燃气轮机产品系列及其编号 第二章：燃气轮机热力学基础知识 1）：工质的状态参数 2）：理想气体状态方程 3）：功和热量 第三章：燃气轮机热力循环 1）：燃气轮机热力循环的主要技术指标 2）：燃气轮机理想简单循环 3）：燃气—蒸汽联合循环 第四章：9E燃机性能型号参数 1）：PG9171E型燃机型号简介 2）：PG9171E型燃机性能参数简介
第一章绪论 第一节燃气轮机发电装置的组成 燃气轮机是近几十年迅速发展起来的热能动力机械。现广泛应用的是按开式循环工作的燃气轮机。它不断地由外界吸入空气，经过压气机压缩，在燃烧室中通过与燃料混合燃烧加热，产生具有较高压力的高温燃气，再进入透平膨胀作功，并把废气排入大气。输出的机械功可作为驱动动力之用。因此，由压气机、燃烧室、透平再加上控制系统及基本的辅助设备，就组成了燃气轮机装置。如果用以驱动发电机供应电力，就成了燃气轮机发电装置。 (幻灯)
第二节 燃气轮机发展史 燃气轮机是继汽轮机和内燃机问世以后，吸取了二者之长而设计出来的，它
是内燃的，避免了汽轮机需要庞大锅炉的缺点;又是回转式的，免去了内燃机中将往复式运动转换成旋转运动而带来的结构复杂，磨损件多，运转不平稳等缺点。但由于燃气轮机对空气动力学和高温材料的要求超过其他动力机械，因此，发展燃气轮机并使之实用化，人们为之奋斗了很长时间。如果从1791年英国人约翰·巴贝尔(John Baber)申请登记第一个燃气轮机设计专利算起，经过了半个世纪的奋斗，到1939年，一台用于电站发电的燃气轮机(400OkW)才由瑞士BBC公司制成，正式投运。同时Heinkel工厂的第一台涡轮喷气式发动机试飞成功，这标志着燃气轮机发展成熟而进入了实用阶段·在此以后，燃气轮机的发展是很迅速的。由于燃气轮机本身固有的优点和其技术经济性能的不断提高，它的应用很快地扩展到了国民经济的很多部门· 首先在石油工业中，由于油田的开发和建设，用电量急剧增加·建造大功率烧煤电站不具备条件(没有煤炭，交通不便，水源紧张，施工困难等)，周期也不能满足要求·而燃气轮机电厂功率不受限制，建造速度抉，对现场条件要求不高，油田有充足的可供燃用的气体和液体燃料·不少油田还利用开发过程中一时难以利用的伴生气作燃气轮机燃料，价格便宜，发电成本低，增加了燃气轮机的竞争力，所以在油田地区，燃气轮机装置被广泛应用，除用于发电外，还在多种生产作业申用燃气轮机带动压缩机(例如天然气管道输送，天然气回注，气田采油等)和泵(例如原油管道输送和注水等)。 其他工业部门，如炼油厂、石油化工厂、化工厂、造纸厂等等;它们不仅需要机械动力，而且需要大量热(例如蒸汽)。这时用燃气轮机来功热联供，在满足这两方面需要的同时，还能有效地节能，故应用发展较快。 实践证明，燃气轮机作为舰船推进动力，其优点显著，特别是排水量为数千
联合循环燃气轮机发电厂简介 联合循环发电：燃气轮机及发电机与余热锅炉、蒸汽轮机共同组成的 循环系统，它将燃气轮机排出的功后高温乏烟气通过余热锅炉回收转换为蒸汽，再将蒸汽注入蒸汽轮机发电。形式有燃气轮机、蒸汽轮机同轴推动一台发电机的单轴联合循环，也有燃气轮机、蒸汽轮机各自推动各自发电机的多轴联合循环。胜利油田埕岛电厂采用的是美国GE公司的MS9001E然气轮机，其热效率为33.79%,余热锅炉为杭州锅炉厂的立式强制循环余热锅炉。1．燃气轮机 1.1 简介燃气轮机是一种以空气及燃气为工质的旋转式热力发动机,它的结构与飞机喷气式发动机一致,也类似蒸汽轮机。主要结构有三部分： 1 、燃气轮机（透平或动力涡轮）； 2、压气机（空气压缩机）； 3、燃烧室。其工作原理为：叶轮式压缩机从外部吸收空气,压缩后送入燃烧室,同时燃料（气体或液体燃料）也喷入燃烧室与高温压缩空气混合,在定压下 进行燃烧。生成的高温高压烟气进入燃气轮机膨胀作工,推动动力叶片高速 旋转,乏气排入大气中或再加利用。 燃气轮机具有效率高、功率大、体积小、投资省、运行成本低和寿命 周期较长等优点。主要用于发电、交通和工业动力。燃气轮机分为轻型燃气轮机和重型燃气轮机,轻型燃气轮机为航空发动机的转型,其优势在于装机快、体积小、启动快、简单循环效率高,主要用于电力调峰、船舶动力。重型燃 气轮机为工业型燃机,其优势为运行可靠、排烟温度高、联合循环组合效率高,主要用于联合循环发电、热电联产。埕岛电厂采用的 MS9001E燃气轮发电机组是50Hz, 3000转 /分,直接传动的发电机。该型燃气轮发电机组最早 于 1987年投入商 业运行，基本负荷燃用天然气时的功率为123.4MW热效率为 33.79%,排气温度539C，排气量1476X103公斤/小时，压比为12.3，燃气初
电站燃气轮机课程复习思考题 1. 词语解释： （1）循环效率：当工质完成一个循环时，把外界加给工质的热能q转化成为机械功l c的百分数。 （2）装置效率（发电效率）: 当工质完成一个循环时，把外界加给工质的热能q转化成为电功l s的百分数。 （3）净效率（供电效率）: 当工质完成一个循环时，把外界加给工质的热能q转化成为净功l e的百分数。 （4）比功:进入燃气轮机压气机的1kg的空气，在燃气轮机中完成一个循环后所能对外输出的机械功（或电功）l s（kJ/kg）,或净功l e（kJ/kg）. （5）压气机的压缩比: 压气机的出口总压与进口总压之比。 （6）透平的膨胀比: 透平的进口总压与出口总压之比。 （7）压气机入口总压保持系数:压气机的入口总压与当地大气压之比。 （8）燃烧室总压保持系数:燃烧室的出口总压与入口总压之比。 （9）透平出口总压保持系数:当地大气压与透平的排气总压之比。 （10）压气机的等熵压缩效率:对于1kg同样初温度的空气来说，为了压缩达到同样大小的压缩比，等熵压缩功与所需施加的实际压缩功之比。 （11）透平的等熵膨胀效率:对于1kg同样初温度的燃气来说，为了实现同样的膨胀比，燃气对外输出的实际膨胀功与等熵膨胀功之比。 （12）温度比:循环的最高温度与最低温度之比。 （13）回热循环:在简单循环回路中加入回热器，当燃气透平排出的高温燃气流经回热器时，可以把一部分热能传递给由压气机送来的低温空气。这样，就能降低排气温度，而使进到燃烧室燃料量减少，从而提高机组的热效率。 （14）热耗率：当工质完成一个循环时，把外界加给工质的热能q，转化成机械功（或电工）
燃气轮机的选型 在燃气轮机选型时，对其热力性能方面的考虑应注意以下几点： （1）机组热效率和燃料成本相结合的综合经济性。单方面考虑热效率高低常常是不全面的，一般需把机组热效率和燃用的燃料成本结合起来，更全面权衡机组的经济性。因为有时地理因素更优先于热效率，如某些地区的用户可能更注重燃气轮机对燃用廉价原油和重油的能力与相应的长热部件寿命性能。 （2）热力循环系统优化的问题。影响燃气轮机热力性能的因素有很多，如透平初温、压气机压比、回热度（若采用回热循环）等热力参数，压气机、透平、燃烧室等部件效率，进、排气道等各部分流阻损失等。其中许多参数受到设计制造时的技术与设计水平所制约，一般要根据设计和技术条件选取，如透平初温就要根据高温材料和冷却技术来确定。而压气机压比要通过热力循环设计优化分析来确定。 （3）机组的全工况或变工况热力特性。实际上，随着环境大气条件、外界负荷或系统本身等变化，燃气轮机及其联合循环装置总是处于非设计工况下运行，全面考虑全部可能运行区域的特性，就更为重要和实用。主要包括： 1）随大气条件变化的机组变工况特性。由于燃气轮机的工质来自大气环境、又排回大气，其输出功率对大气条件，特别是对大气温度非常敏感。通过燃气轮机及其联合循环性能（设计工况的效率与功率）相对比值随大气温度变化的典型规律。大气温度总在变化，随着温度的升高，燃气轮机及其联合循环相对的输出功率都会下降，但联合循环的功率减小要比燃气轮机平缓，燃气轮机效率下降，而联合循环的效率稍有增加；反之，当温度下降时，两者的输出功率都会增加，燃气轮机效率提高，联合循环效率稍有降低。至于大气压力则与机组安装地区的海拔高度有密切关系，燃气轮机及其联台循环的功率都与大气压力成正比，而两者的效率与此无关。但当分析机组安装地点的海拔高度对燃气轮机性能影响时，要考虑大气温度和压力两个因素的综合影响。 2）随外界负荷变化的机组变工况特性。燃气轮机是通过调节燃料量、也就是调节透平初温来适应外界负荷变化，而不像汽轮机那样是通过改变蒸汽工质质量流量来改变功率，所以机组热经济性随负荷变化而变化趋势就非常明显。 2.燃料与环境问题 （1）燃料问题。燃气轮机燃用的燃料对电站的环境特性，还有经济性、安全性和可靠性等都有很大的影响，主机选型时需全面考虑可供燃用的燃料问题，包括燃料的来源、供应量、质量以及候选机组对其适应性与要求等。燃气轮机适合燃用气体燃料和从高级的航空煤油到低级的锅炉渣油的液体燃料。但所用燃料的各种品质会严重影响燃气轮机装置的运行、维护和成本。因此，燃料的最佳选择应
论燃气轮机 一、燃气轮机概述 燃气轮机是以连续流动的燃气作为工质带动叶轮高速旋转，将燃料的能量转变为有用功的内燃式动力机械。它是以燃气而不是以水蒸气作为工质，因此可省去锅炉、冷凝器、给水处理等大型设备。不仅如此，燃气轮机与以煤为燃料的蒸汽轮机相比，它具有重量轻、体积小、装置效率高、污染少、开停灵活等优点。 二、燃气轮机的类型及其工作原理 （一）燃气轮机的类型 燃气轮机从负荷情况上划分可分为重型和轻型两类。一般工业上用于拖动发电机组发电，或用于机械驱动的燃气轮机都是重型燃气轮机；而用于飞机发动机的燃气轮机为轻型燃气轮机。 燃气轮机从结构上划分，燃气轮机可分为单轴、双轴和多轴燃气轮机。单轴燃气轮机因其压气机、透平与负载共轴，负载的转速变化规律直接影响压气机转速，使吸入压气机的空气量发生变化，甚至使压气机喘振而发生事故。为了使负载变化规律对压气机转速的影响降低到最小程度，即负载变化规律不直接影响压气机的转速，负载转速的变化规律只能通过内部气体工质的工作过程来间接影响压气机的工况，人们设法使压气机与负载不共轴，因而产生了双轴和多轴燃气轮机。 由上可见，在实际选型时，选用单轴、双轴还是多轴燃气轮机，取决于系统中负载的变化情况，当系统负载变化不大时，一般选用单
轴燃气轮机，如大型火力发电厂用于拖动发电机的燃气轮机；当系统负荷变化较大时，可视其具体情况选用双轴或多轴燃气轮机。（二）燃气轮机的工作原理 燃气轮机的工作过程是压气机（即压缩机）连续地从大气中吸入空气并将其压缩；压缩后的空气进入燃烧室，与喷入的燃料混合后燃烧，成为高温燃气，随即流入燃气涡轮中膨胀作功，推动涡轮叶轮带着压气机叶轮一起旋转；加热后的高温燃气的作功能力显著提高，因而燃气涡轮在带动压气机的同时，尚有余功作为燃气轮机的输出机械功。燃气轮机由静止起动时，需用起动机带着旋转，待加速到能独立运行后，起动机才脱开。燃气轮机的工作过程是最简单的，称为简单循环。燃气初温和压气机的压缩比，是影响燃气轮机效率的两个主要因素。提高燃气初温，并相应提高压缩比，可使燃气轮机效率显著提高。 三、燃气轮机的优缺点 与活塞式内燃机和蒸汽动力装置相比较，燃气轮机的主要优点是小而轻。此外，燃气轮机占地面积小，当用于车、船等运输机械时，既可节省空间，也可装备功率更大的燃气轮机以提高车、船速度。 燃气轮机的主要缺点是效率不够高，在部分负荷下效率下降快，空载时的燃料消耗量高。不同的应用部门，对燃气轮机的要求和使用状况也不相同。功率在10兆瓦以上的燃气轮机多数用于发电，而30~40兆瓦以上的几乎全部用于发电。 四、燃气轮机的发展历程及应用领域
GE公司F级燃气轮机 1 F级燃气轮机产品系列及其性能演变 F级燃气轮机已有多种多样的型号可满足不同用户的需要，在MS6000、MS7000、MS9000系列中都有F级的产品，表1列出F级燃气轮机最新机型简单循环的性能，表2列出50Hz的F级燃气 表1 F级最新机型燃气轮机简单循环性能 基本参数MS9351FA MS7241FA MS6101FA 净出力/MW 255.6 171.7 70.1 效率/% 36.9 36.4 34 透平进口温度/℃1327 1327 1288 压比15.4 15.5 14.9 质量流量/kg·s-1624 432 198 排气温度/℃609 602 597 频率/Hz 50 60 50/60 表2 50HzF级燃气轮机联合循环性能 基本参数S109FA S209FA S106FA S206FA 净出力/MW 390.8 786.9 107.4 218.7 净热耗率/kJ·（kWh）-16350 6305 6767 6654 净效率/% 56.7 57.1 53.2 54.1 MS9001FA、MS7001FA、MS6001FA型燃气轮机都有18级的压气机和3级的涡轮机，以冷端驱动和轴向排气为特点，有利于联合循环布置。F级燃气轮机采用GE公司传统可靠的分管式燃烧系统，
并可配备双燃料燃烧系统，如在以天然气为主燃料时，可以轻油为辅助燃料。当天然气供应发生故障时，机组可自动切换到轻油燃烧，使燃机不因燃料供应故障而停机，进一步保证了机组的可靠性和可用性。机组也可根据要求，在一定条件下使用双燃料混合燃烧。此外，F级燃气轮机可燃用低热值燃料，从而扩大了发电厂的燃料使用范围和灵活性。F级燃气轮机应用于IGCC电厂，可 GE公司在其制造MS6000型、MS7000型和MS9000型机组的基础上，发展完善了底盘部套、控制和辅机组合一体的快装模块结构，这种标准化布置可减少管道、布线及其他现场相关联接的工 F级燃气轮机还显示出不同寻常的环保特点。由于机组的效率高，单位发电量的NO x和CO排放量较少。采用干式低NO x（DLN）燃烧室，大大降低了NO x的排放。180多台采用干式低NO x燃烧室的F级燃气轮机已累计运行近30 0万h。有些电厂的NO x排放量甚至低于10mg/kg。 1.1 7F和7FA、7FB型燃气轮机 自从1987年生产第一台7F型燃气轮机后，经过不断改进，形成了一系列F级的燃气轮机。图１以7000系列中的F级燃气轮机为例，展示了F级燃气轮机的发展过程。(图中华氏温度t F 换算因数为)其主要性能见表3。 图1 F级燃气轮机的发展过程 表3 7F系列燃气轮机主要性能
影响燃气轮机及其联合循环特性的因素分析 姓名：张瑞琦学号：2012031426 联合循环发电技术对改变电力能源结构、改善环境、提高电网调峰灵活性有重要作用。随着天然气开采技术的提高以及西气东输和引进液化天然气两大工程的启动, 燃气轮机及其联合循环在我国得到迅速发展和应用。对任一个联合循环方案, 其热力系统及组成均有所区别, 而且环境条件和运行参数如环境温度、大气压力、空气相对湿度、海拔高度、空气进口压损及余热锅炉烟气阻力、燃料类型、蒸汽循环方式、循环水温度、入口空气冷却等对整个热力循环的出力和热耗的影响也不同。为使建成后的联合循环电厂单位投资最省、热效率最高、投产后具有较好经济效益, 对影响燃气轮机及其联合循环系统的出力和热耗的相关因素进行分析, 从而选择合适机型和运行方式。 1 环境因素的影响 1. 1 大气温度 大气温度对简单循环燃气轮机及其联合循环的性能有相当大的影响。随着大气温度的升高,空气比容增大, 吸入压气机的空气质量流量减少,导致燃气轮机及其联合循环的出力减小。即使机组的转速和燃气透平前的燃气初温保持恒定, 压气机的压缩比也会有所下降, 燃气透平做功量减少, 但排气温度却有所增高, 使得燃气轮机及其联合循环的出力和热耗产生变化。 随着大气温度升高, 燃气轮机及其联合循环的出力均成线性下降, 但是联合循环的出力的减小较燃气轮机平缓。环境温度每升高10度 , 单循环燃气轮机出力下降5% ~ 7%,联合循环出力下降3. 5% ~ 5. 5% 。这是由于联合循环的燃气透平排气温度略有增高, 可以在余热锅炉中获取更多的能量, 到蒸汽轮机中去做出更大数量机械功的缘故。另外, 随温度升高, 燃气轮机相对效率成曲线下降, 每升高10度相对效率下降0. 05% ~ 1. 8% 。然而, 大气温度对联合循环机组的相对效率影响不大, 这是由于大气温度变化对燃气Brayton 循环及蒸汽Rankine 循 环热效率的影响相反, 在大气温度约为15度时, 联合循环热耗达到最低点, 此时Brayton 循环及蒸汽Rankine 循环热效率的乘积为最大值。 1. 2 空气湿度 有研究表明: 当空气温度< 37度时, 即使相对湿度为100% 时, 大气中所含的水蒸气数量仍然是很少的( 即绝对湿度值很小) , 其影响是可以忽略不计的。然而, 随着燃气轮机单机功率增大, 以及为降低NOx 的排放而进行的注水注汽,绝对湿度的影响变得越来越明显。从图2 中不难看清: 空气绝对湿度与燃气轮机及其联合循环机组的出力和热耗均成线性关系, 且各自的影响几乎一样。绝对湿度每增加0. 01, 出力下降0. 001% ~ 0. 002%, 而热耗上升0. 002%~ 0. 004% 。 1. 3 大气压力和海拔高度的影响 目前燃气轮机及其联合循环大都是按ISO 状态条件( 大气压力p a = 0. 1013MPa、环境温度15度、相对湿度60%) 进行设计的。不同的海拔高度将导致不同的平均大气压力, 随着海拔的升高,p a 和t a 都在下降。而燃气轮机的出力与所吸入的空气质量流量成正比, 而质量
（建筑电气工程）联合循环燃气轮机发电厂简介
联合循环燃气轮机发电厂简介 [摘要]以埕岛电厂为例，简要介绍联合循环发电厂几种主要设备及其各自的特点。 [关键词]联合循环燃气轮机余热锅妒简介 1引言 联合循环发电：燃气轮机及发电机和余热锅炉、蒸汽轮机共同组成的循环系统，它将燃气轮机排出的功后高温乏烟气通过余热锅炉回收转换为蒸汽，再将蒸汽注入蒸汽轮机发电。形式有燃气轮机、蒸汽轮机同轴推动壹台发电机的单轴联合循环，也有燃气轮机、蒸汽轮机各自推动各自发电机的多轴联合循环。胜利油田埕岛电厂采用的是美国GEX公司的MS9001E燃气轮机,其热效率为33.79%，余热锅炉为杭州锅炉厂的立式强制循环余热锅炉。 1．燃气轮机 1.1简介 燃气轮机是壹种以空气及燃气为工质的旋转式热力发动机，它的结构和飞机喷气式发动机壹致，也类似蒸汽轮机。主要结构有三部分：1、燃气轮机（透平或动力涡轮）；2、压气机（空气压缩机）；3、燃烧室。其工作原理为：叶轮式压缩机从外部吸收空气，压缩后送入燃烧室，同时燃料（气体或液体燃料）也喷入燃烧室和高温压缩空气混合，在定压下进行燃烧。生成的高温高压烟气进入燃气轮机膨胀作工，推动动力叶片高速旋转，乏气排入大气中或再加利用。 燃气轮机具有效率高、功率大、体积小、投资省、运行成本低和寿命周期较长等优点。主要用于发电、交通和工业动力。燃气轮机分为轻型燃气轮机和重型燃气轮机，轻型燃气轮机为航空发动机的转型，其优势在于装机快、体积小、启动快、简单循环效率高，主要用于电力调峰、船舶动力。重型燃气轮机为工业型燃机，其优势为运行可靠、排烟温度高、联合循环组合效率高，主要用于联合循环发电、
文件编号：GD/FS-5604 （安全管理范本系列） 简析燃气轮机发电机组的现状及未来发展详细版 In Order To Simplify The Management Process And Improve The Management Efficiency, It Is Necessary To Make Effective Use Of Production Resources And Carry Out Production Activities. 编辑：_________________ 单位：_________________ 日期：_________________
简析燃气轮机发电机组的现状及未 来发展详细版 提示语：本安全管理文件适合使用于平时合理组织的生产过程中，有效利用生产资源，经济合理地进行生产活动，以达到实现简化管理过程，提高管理效率，实现预期的生产目标。，文档所展示内容即为所得，可在下载完成后直接进行编辑。 火力发电的历史久远，为世界经济发展提供着充足的能源。但是，随着环境保护观念深入人心，世界资源日益紧缺，火力发电已经成为我国经济转型、产业结构调整的重点对象。作为新型发电模式，燃气轮机发电具备快速启停、高效率以及较小占地规模的有点，污染小。在我国工业实践中，受到制造技术的商业秘密制约，自主创造能力十分薄弱，进口是主要来源，并没有在全国推广开来。本文主要浅析燃气轮发电机组的当前发展情况，并展望未来趋势，希望引起工业领域人员的重视。 1.燃气轮机及其发电机组现状浅析
1.1.燃气轮机浅析 作为旋转式动力机械，气体以连续流动的方式在燃气轮机中通过热能向机械能的转化，进而推动发电机组旋转。从世界范围来看，第一台燃气轮机由瑞士一家企业制造，时间为1939年。经数十年发展，机车与坦克动力、舰船动力、管线动力与发电等都有燃气轮机的身影。从结构上划分，轻型与重型燃气轮机为工业燃气轮机类型。当前，俄、英、美等发达国家已经将燃气轮机完全应用到了水面舰艇上。此外，海上采油、输油输气的管线加压装置也由轻型燃气轮机构成，实现了41.6%的热效率（简单循环）。高度垄断是重型燃气轮机制造领域的特点，重要的核心企业为ABB、西门子/西屋、GE、三菱等。轻型燃气轮机制造领域中主导企业为P&W、R.R与GE，其他国家也不甘落后，正在紧锣密鼓的航机改型。

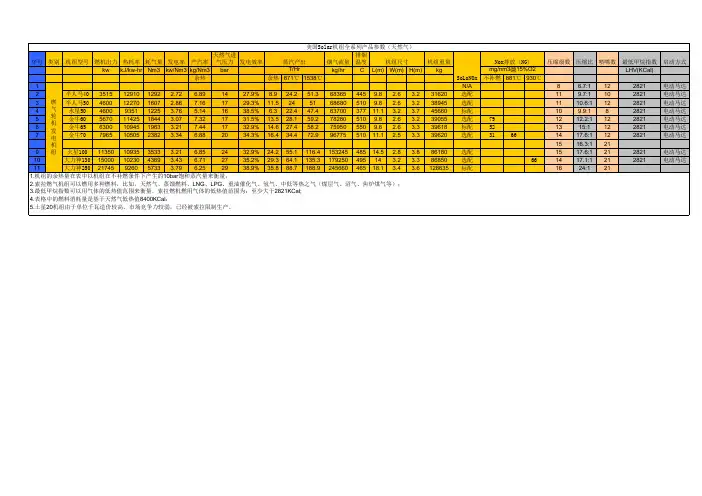

燃气轮机和内燃机发电机组性能及经济 性分析 2014-9-9 摘要：介绍燃气分布式能源系统配置。对燃气轮机、燃气内燃机发电机组性能（性能参数、变工况特性、余热特性、燃气进气压力）、经济 性等进行比较。 关键词：分布式能源系统；燃气轮机发电机组；燃气内燃机发电机组；经济性 Analysis on Performance and Economy of Gas Turbine and Gas Engine Generator Units Abstract ：The configuration of gas distributed energy system is introduced ．The performance of gas turbine generator unit including performance parameters ，variable conditions characteristics ，waste heat characteristics and gas inlet pressure as well as the economy are compared with gas engine generator unit ． Keywords：distributed energy system ：gas turbine generator unit ； gas engine generator unit ；eeonomy 1 概述 燃气分布式能源系统（以下简称分布系统）是指布置在用户附近，以天然气为主要一次能源，采用发电机组发电，并利用发电余热进行供冷、 供热的能源系统[1-11]。主要设备包括发电机组、余热利用装置等，作为动 力设备的发电机组是分布系统的关键。 分布系统通常采用的发电机组为燃气轮机发电机组（以下简称燃气轮机组）、燃气内燃机发电机组（以下简称内燃机组）。燃气轮机组是以 连续流动气体为工质，将热能转化为机械能的旋转式动力设备，包括压气 机、燃烧室、透平、辅助设备等，具有结构紧凑、操作简便、稳定性好等 优点。在分布系统中应用的主要是发电功率范围为25?20000kW的微 型、小型燃气轮机组。 内燃机组是将液体或气体燃料与空气混合后，直接输入气缸内部燃烧并产生动力的设备，是一种将热能转化为机械能的热机，具有体积小、热效 率高、启动性能好等优点，发电功率范围为5?18000kW美国不同规模分 布系统的发电机组发电功率见表 1 。
燃气轮机简介 1、燃气轮机发展史 1939年世界上第一台燃气轮机投入使用以来，至今已有65年的历史。在这65年中燃气轮机的发展非常快，其性能、结构不断地提高和完善。燃气轮机的用途已从过去的军事领域扩展到铁路运输、移动电站、海上平台、机械驱动和各种循环方式的大中型电站等。例如：简单循环、回热循环、间冷循环、再热循环、燃气—蒸汽联合循环（单压、双压、三压再热）、增压硫化床燃烧—联合循环（PFBC—CC）、整体式煤气化联合循环（IGCC）等。由于燃气轮机具有用途广泛、启动快、运行方式灵活、用水量少、热效率高、建设周期短以及对燃料的适应性非常广（各种气体燃料、液体燃料和煤）等特点，因此可以这样说，燃气轮机已经成为热机中的一支劲旅，汽轮机长期独霸发电行业的格局已经开始动摇。 近二十年来，燃气轮机在电站中的应用得到了迅猛发展。这是因为燃气轮机启动速度快、运行方式灵活，且能在无电源的情况下启动（黑启动Black），机动性能好且有极强的调峰能力，可保障电网安全运行。进入八十年代以后，燃气轮机技术得到了迅猛发展，技术性能大幅度提高。到目前为止单机容量已达334MW，简单循环的燃气轮机热效率达43.86%，已超过大功率、高参数的汽轮机电站的热效率。而燃气—蒸汽联合循环电站的热效率更高达60%。先进的燃气轮机已普遍应用模块化结构，使其运输、安装、维修和更换都比较方便，而且广泛应用了孔探仪定期检查、温度控制、振动保护、超温保护、熄火保护、超速保护等措施，使其可靠性和可用率大为提高。此外，由于燃气轮机的燃烧效率很高，未燃烧的碳氢化合物、一氧化碳、二氧化硫等排放物一般都能达到严格的环保要求。注水/蒸汽燃烧室和DLN燃烧室的应用使NO X的排放降至9-25ppm。 2、我国燃气轮机工业概况 我国解放前没有燃气轮机工业，解放后全国各地试制过十几种型号的陆海空用途的燃气轮机。1956年我国制造的第一批喷气式飞机试飞，1958年起又有不少工厂设计试制过各种燃气轮机。 1962年上海汽轮机厂试制船用燃气轮机，1964年与上海船厂合作制成 550KW燃气轮机，1965年制成6000KW列车电站燃气轮机，1971年制成3000KW卡车电站。在这期间还与703研究所合作制造了3295KW、4410KW、18380KW等几种船用燃气轮机。 1969年哈尔滨汽轮机厂制成2200KW机车燃气轮机和1000KW自由活塞式燃气轮机，1973年与703研究所合作制成4410KW船用燃气轮机，与长春机车车辆厂合作制成3295KW机车燃气轮机。 1964年南京汽轮电机厂制成1500KW电站燃气轮机；1970年制成37KW 泵用燃气轮机；1972年制成1000KW电站燃气轮机；1977年制成21700KW快装式电站燃气轮机；1984年与GE公司合作生产了PG6541B型36000KW燃气轮机；从1984年至2004年已生产了PG6541B型、PG6551B型、PG6561B型、PG6581B型四种型号燃气轮机，功率由36000KW上升到现在的43660KW。2003年国家发改委决定南京汽轮电机集团有限责任公司与GE公司进一步扩大
动力与能源工程学院 燃气轮机性能分析 （报告三） 学号： 专业：动力机械及工程 学生姓名： 任课教师： 2010年4月
透平特性的计算 一、透平特性计算的意义 目前，燃气轮机已广泛应用于航空、船舶、发电等诸多领域，提高燃气轮机的性能已成为人们关注的焦点。透平变工况通常是指转速、入口压力、温度以及出口压力的变化。上述参数的变化将会导致级间热降的重新分配、速度三角形的变化以及流动损失的改变，最终引起涡轮级综合参数(流量、效率以及功率)的变化。 讨论变工况可以更好的了解已设计好的透平在工况变动时性能的变化(如功率、效率、扭矩等)和各参数的变化规律。使运行时能情况明了。一个好的透平，应该在设计工况和变工况下都是工作良好的。在设计时，就要预先考虑变工况的性能，对于变工况运行时间较长的机组，尤其要注意到这点。工况变动的多少，要视具体任务而定。如机车的燃气轮机，在拖动平原地区长途特快客车时，工况就变得少，如果是站内调度车厢之用，工况就变动得多。此外，讨论透平变工况还可以为整个装置的变动工况计算及调节控制系统设计提供必要的数据。 二、特性线获取的方法概述 变工况特性曲线的决定方法分实验和计算两种。实验法可以得到比较准确的数据，也是校核计算法是否准确的客观标准。但实验法要有一定的设备和消耗，在机器未制造出来以前，也无法进行。整台透平试验，要有足够大的风源，只有专门的科研生产机构才能实现。当然，也可根据相似原理，做缩小比例的模型试验，此时就要做模型。总之，试验费用是昂贵的。实验法是好，但不易办到。计算法虽准确度差点，却容易实观。 计算的方法较多，把用经验公式或类似机组的比拟方法除外，则现存的计算法基本原理都差不多。把透平看成一个流道，以平均直径处基元级代替级，在各轴向间隙(即前述之特征截面)处满足基本方程(即连续方程、能量方程、运动方程和状态方程)，就可推算出各不同相似准则数下(如膨胀比和折合转速)，其它准则数(如效率、折合流量等)为多少。各种方法的不同大致是由计算时选用的叶栅损失模型、简化假定和计算技巧不同造成的。一般地说，所作假定越符合实际，计
我国工业燃气轮机的现状与前景 一、世界工业燃气轮机的发展趋势 1、世界工业燃气轮机的发展途径与现状 自1939年瑞士BBC公司制成世界上第一台工业燃气轮机以来，经过60多年的发展，燃气轮机已在发电、管线动力、舰船动力、坦克和机车动力等领域获得了广泛应用。 由于结构上的分野，工业燃气轮机分为重型燃气轮机和轻型燃气轮机（包括航机改型燃气轮机）。 80年代以后，燃气轮机及其联合循环技术日臻成熟。由于其热效率高、污染低、工程总投资低、建设周期短、占地和用水量少、启停灵活、自动化程度高等优点，逐步成为继汽轮机后的主要动力装置。为此，美国、欧洲、日本等国政府制定了扶持燃气轮机产业的政策和发展计划，投入大量研究资金，使燃气轮机技术得到了更快的发展。80年代末到90年代中期，重型燃气轮机普遍采用了航空发动机的先进技术，发展了一批大功率高效率的燃气轮机，既具有重型燃气轮机的单轴结构、寿命长等特点，又具有航机的高燃气初温、高压比、高效率的特点，透平进口温度达1300℃以上，简单循环发电效率达36%～38%,单机功率达200MW以上。 90年代后期，大型燃气轮机开始应用蒸汽冷却技术，使燃气初温和循环效率进一步提高，单机功率进一步增大。透平进口温度达1400℃以上，简单循环发电效率达37%～39.5%，单机功率达300MW以上。 这些大功率高效率的燃气轮机，主要用来组成高效率的燃气-蒸汽联合循环发电机组，由一台燃气轮机组成的联合循环最大功率等级接近500MW，供电效率已达55%～58%，最高60%，远高于超临界汽轮发电机组的效率（约40%～45%）。而且，其初始投资、占地面积和耗水量等都比同功率等级的汽轮机电厂少得多，已经成为烧天然气和石油制品的电厂的主要选择方案。由于世界天然气供应充足，价格低廉，所以，最近几年世界上新增加的发电机组中，燃气轮机及其联合循环机组在美国和西欧已占大多数，亚洲平均也已达36%，世界市场上已出现了燃气轮机供不应求的局面。 目前，美、英、俄等国的水面舰艇已基本上实现了燃气轮机化，现代化的坦克应用燃气轮机为动力，输气输油管线增压和海上采油平台动力也普遍应用了轻型燃气轮机。先进的轻型燃气轮机简单循环热效率达41.6%。采用间冷—回热循 36
燃气轮机 燃气轮机是以连续流动的气体为工质带动叶轮高速旋转，将燃料的能量转变为有用功的内燃式动力机械，是一种旋转叶轮式热力发动机。中国在公元十二世纪的南宋高宗年间就已有走马灯的记载，它是涡轮机(透平)的雏形。15世纪末，意大利人列奥纳多·达芬奇设计出烟气转动装置，其原理与走马灯相同。至17世纪中叶，透平原理在欧洲得到了较多应用。 概述 1791年，英国人巴伯首次描述了燃气轮机的工作过程；1872年，德国人施托尔策设计了一台燃气轮机，并于1900～1904年进行了试验，但因始终未能脱开起动机独立运行而失败；1905年，法国人勒梅尔和阿芒戈制成第一台能输出功的燃气轮机，但效率太低，因而未获得实用。1920年，德国人霍尔茨瓦特制成第一台实用的燃气轮机，其效率为13％、功率为370千瓦，按等容加热循环工作，但因等容加热循环以断续爆燃的方式加热，存在许多重大缺点而被人们放弃。随着空气动力学的发展，人们掌握了压气机叶片中气体扩压流动的特点，解决了设计高效率轴流式压气机的问题，因而在30年代中期出现了效率达85％的轴流式压气机。与此同时，涡轮效率也有了提高。在高温材料方面，出现了能承受600℃以上高温的铬镍合金钢等耐热钢，因而能采用较高的燃气初温，于是等压加热循环的燃气轮机终于得到成功的应用。1939年，在瑞士制成了四兆瓦发电用燃气轮机，效率达18%。同年，在德国制造的喷气式飞机试飞成功，从此燃气轮机进入了实用阶段，并开始迅速发展。随着高温材料的不断进展，以及涡轮采用冷却叶片并不断提高冷却效果，燃气初温逐步提高，使燃气轮机效率不断提高。单机功率也不断增大，在70年代中期出现了数种100兆瓦级的燃气轮机，最高能达到130兆瓦。与此同时，燃气轮机的应用领域不断扩大。1941年瑞士制造的第一辆燃气轮机机车通过了试验；1947年，英国制造的第一艘装备燃气轮机的舰艇下水，它以1.86兆瓦的燃气轮机作加力动力；1950年，英国制成第一辆燃气轮机汽车。此后，燃气轮机在更多的部门中获得应用.在燃气轮机获得广泛应用的同时，还出现了燃气轮机与其他热机相结合的复合装置。最早出现的是与活塞式内燃机相结合的装置；50～60年代，出现了以自由活塞发气机与燃气轮机组成的自由活塞燃气轮机装置，但由于笨重和系统较复杂，到70年代就停止了生产。此外，还发展了柴油机燃气轮机复合装置；另有一类利用燃气轮机排气热量供热(或蒸汽)的全能量系统，可有效地节约能源，已用于多种工业生产中。 燃气轮机的工作过程是，压气机(即压缩机)连续地从大气中吸入空气并将其压缩；压缩后的空气进入燃烧室，与喷入的燃料混合后燃烧，成为高温燃气，随即流入燃气涡轮中膨胀作功，推动涡轮叶轮带着压气机叶轮一起旋转；加热后的高温燃气的作功能力显著提高，因而燃气涡轮在带动压气机的同时，尚有余功作为燃气轮机的输出机械功。燃气轮机由静止起动时，需用起动机带着旋转，待加速到能独立运行后，起动机才脱开。燃气轮机的工作过程是最简单的，称为简单循环；此外，还有回热循环和复杂循环。燃气轮机的工质来自大气，最后又排至大气，是开式循环；此外，还有工质被封闭循环使用的闭式循环。燃气轮机与其他热机相结合的称为复合循环装置。燃气初温和压气机的压缩比，是影响燃气轮机效率的两个主要因素。提高燃气初温，并相应提高压缩比，可使燃气轮机效率显著提高。70年代末，压缩比最高达到31；工业和船用燃气轮机的燃气初温最高达1200℃左右，航空燃气轮机的超过1350℃。燃气轮机由压气机、燃烧室和燃气涡轮等组成。压气机有轴流式和离心式两种，轴流式压气机效率较高，适用于大流量的场合。在小流量时，轴流式压气机因后面几级叶片很短，效率低于离心式。功率为数兆瓦的燃气轮机中，有些压气机采用轴流式加一个离心式作末级，因而在达到较高效率的同时又缩短了轴向长度。 燃烧室和涡轮不仅工作温度高，而且还承受燃气轮机在起动和停机时，因温度剧烈变化引起的热冲击，工作条件恶劣，故它们是决定燃气轮机寿命的关键部件。为确保有足够的寿命，这两大部件中工作条件最差的零件如火焰筒和叶片等，须用镍基和钴基合金等高温材料制造，同时还须用空气冷却来降低工作温度。对于一台燃气轮机来说，除了主要部件外还必须有完善的调节保安系统，此外还需要配备良好的附属系统和设备，包括：起动装置、燃料系统、润滑系统、空气滤清器、进气和排气消声器等。燃气轮机有重型和轻型两类。重型的零件较为厚重，大修周期长，寿命可达10万小时以上。轻型的结构紧凑而轻，所用材料一般较好，其中以航机的结构为最紧凑、最轻，但寿命较短。与活塞式内燃机和蒸汽动力装置相比较，燃
