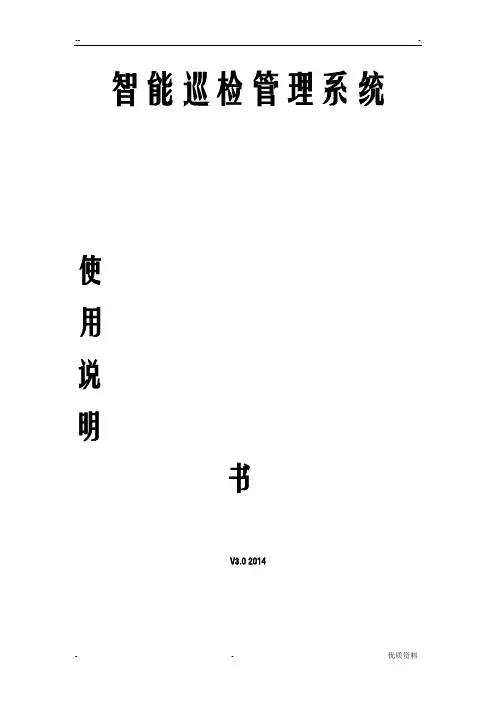

智能巡检管理系统
使
用
说
明
书
V3.0 2014
一、系统组成 (3)
二、自动感应巡更机 (3)
1、产品介绍 (3)
2、使用方法 (4)
开机 (4)
读卡 (4)
删除数据 (5)
更换电池 (5)
如何下载巡更数据及校正设备时间 (5)
故障对照表 (6)
3、配套配件 (6)
巡更地点钮 (6)
巡逻地点钮的安装 (6)
巡更人员钮 (7)
USB 数据线 (7)
巡检机电池充电器 (8)
三、巡更管理软件说明 (9)
1、功能特点 (9)
2、配置要求 (9)
3、软件及驱动安装过程 (10)
.NETFramework2.0 安装 (11)
设备驱动安装 (11)
测试巡更机通讯是否正常？ (13)
清除巡更机及校验设备 (14)
4、软件操作流程： (15)
添加线路： (15)
添加巡检机: (15)
添加地点钮： (16)
添加保安身份人名钮 (17)
线路设置 (19)
计划设置 (20)
按周计划 (20)
统计报表 (22)
系统 (24)
四、注意事项与系统维护 (29)
五、常见故障处理 (29)
六、包装、运输及贮存 (29)
七、客户服务和技术支持承诺 (29)
八、安全警告 (30)
九、产品保修卡、保修款 (30)
一、系统组成
巡检管理系统主要由以下几部分组成:
巡检仪、地点钮、人员扣、充电器、锂电池、数据线、巡检软件、布套、管理电脑、打印机。
二、自动感应巡更机
1、产品介绍
自动感应巡更机采用感应式读卡技术（RFID），具有防水，防震等特点，巡检人员将巡检仪在地点钮读卡，巡检机会记录卡号、读卡时间、巡检完成后，巡检机通过USB数据线传送到电脑管理软件，管理人员可对被检对象进行准确分析。
2、使用方法
开机
将电池装上后，自动进行待机状态。 读卡
用巡更机黑色感应头靠近巡更点，主机出现有震动提示，同时Led 指示灯急速闪烁，滴的蜂鸣声，读卡成功，如图：
删除数据
软件将读卡记录采集到软件后，建议删除巡更机里记录，保持下次采集都是新记录。管理软件【采集数据-删除设备记录】按钮即可完成。 更换电池
电池没电现象：读卡速度明显变慢，距离变短，震动不明显，LED 灯亮度微弱，更换上充满电的电池，恢复正常。
由于本机低功耗设计，平时不用巡更机时，建议不要取下电池。长时间未放入电池，需要通过软件校正机器后使用【采集数据-校正设备】，提示正常后才可使用。 更换电池如图：
如何下载巡更数据及校正设备时间
打开USB 通讯口盖，用数据线将巡检机与计算机USB 口连接，运行巡检管理系统软件，点击【采集数据】界面，可进行数据下载，校正设备、删除数据等操作。
采集打卡记录
设置设备时间
校验设备：包括时间，机
器相关设置等
删除设备里记录
故障对照表
3、配套配件
巡更地点钮
用于表示巡检地点，在需要巡检的地方安装地点钮，巡检人员只需要达到巡检地点后，主机感应头靠近地点钮，表示读卡成功。
巡逻地点钮的安装
螺钉或强力胶，将巡更点固定在墙体表面，建议不低于1.5M的地方
地点钮具有防水、防磁、放震功能，可安装任何地方，不受环境影响；
地点钮为无源存储，无需接电，安装方便
巡更人员钮
用于识别人员身份，在巡更之前，用巡更机读身份卡后，巡更的数据属于此巡更人员。
非接触式Ti-ID 卡
可在雨、雪、冰、尘、等恶劣条件下可靠使用。
高度敏感卡
无源卡，保证长时间使用，不会坏
用于传输巡检机与电脑通讯专用线，体积小，可靠性高，免去用户外接电源的麻烦，也不用
昂贵的通讯座，使用户购置成本降低。
巡检机电池充电器
专用充电器，内部采用微电脑控制芯片，自动检测，有过充，过放，恒流充放，防正负极倒置充电功能，有效的保护电池寿命。
将电池按正确方法安装入充电器上。
充电器直接插入110V-240V电源插座，此时它会自动识别电池，放电后自动转入充电。电源指示灯亮，同时充电指示灯闪烁。
充满时，灯为绿灯，通常充电时间为3-4小时。
输入电压：AC110-240/50-60Hz
输入电流：30mA
输出电流：250mA
输出电压: 4.2V
适用容量范围:200-2000mAH
使用环境:-5-40℃
湿度:≤90%
三、巡更管理软件说明
1、功能特点
●本系统根据多年的巡更软件应用，及2.0版本的基础上，采用.net 技术开发，
使用与设置更灵活；
●清晰表示巡查线路和巡查人员的上下级隶属关系，线路和人员均采用树型结构；
●不同的巡更线路中可含有相同的地点，（一个和多个），解决了不同线路中地点
交叉问题；
●对每条线路中的地点可以自由排序，并可对每个地点设置停留时间和特殊时间；
●巡查计划按天或按周循环设定，并设置为具体的时间段；
●为更好的适应巡查人员的情况，本系统采用两种方式：一种是每个人员加配感
应卡的识别方式，另一种是不配加人员卡的方式，而是在排定巡查计划同时，
也将相应的人员进行相应的排定。
●巡查结果查询可以进行多条件任意组合；
●可按月份、时间和人员统计巡查结果；
●为了使用系统数据更为安全，由系统管理员赋予操作员的管理权限；
3、软件及驱动安装过程
点击光盘里Setup.exe，出现以下界面，点击下一步。
点击下一步，直到最后。点击下一步
这里建议安装到D盘
.NETFramework2.0 安装
安装过程如提示系统未安装.NETFramework2.0,请点确定，会自动链接到.net2.0的下载页面，请点击下载后，如图:
也可直接点击下载链接:https://www.doczj.com/doc/2e18756118.html,/s/1qWHIxCo
注:启动软件安装会自动检测电脑是否安装了.net2.0,提示需要安装的电脑才安装.net2.0
设备驱动安装
软件安装完毕后会提示安装巡更设备驱动，如下图： XP 及Win7 32系统驱动安装界面
点击Install.
Win7 64系统驱动安装界面
XP .net2.0补丁 .net2.0安装包
点击install
驱动安装结束后，用数据线将巡更机连接到电脑USB口上，电脑提示找到新硬件并自动安装完成。如电脑里安装过Silicon相关驱动，请先卸载原驱动，再安装本驱动。否则有连接失败的可能。
点击电脑桌面【我的电脑】右键属性【设备管理器】如下图显示即巡更机驱动安装正常，如出现叹号问号设备，请点击叹号问号设备右键更新驱动即可。
测试巡更机通讯是否正常？
点击桌面图标 出现软件登录界面
:
用户名：Admin ，密码初始为空，直接确定登录系统。 进入软件主界面
将巡更设备插入电脑USB 口，点击软件顶部[测试设备连接]菜单,进行测试设备与软件连接是否正常？如通讯失败，请检查电脑设备管理器中，设备驱动是否安装正常.正常设备为，如下图：
如出现叹号或问号设备，请拔掉巡更设备，在软件目录下找到XP或Win7 64位驱动安装即可。
清除巡更机及校验设备
巡更机正式使用需要校验设备，及清空棒里数据，具体操作如下：
点击【采集数据】按
钮
点击【校验设备】,包括校正设备时间
点击【删除设备记录】
4、软件操作流程：
初次使用软件，需要按照以下示图进行简单的几个步骤设置
添加线路：
相当于一栋大厦或小区的名称，比如：亨林大厦.
添加巡检机:
也就是亨林大厦这条线路中，有几条巡检机在使用
如下图:
添加地点钮：
亨林大厦里一共有10个地点需要巡视，通过巡检机按顺序感应地点钮，采集到软件中，并对应修改名称
…
…
用巡更机按顺序逐一感应地点钮。
然后将USB线连上电脑,点击软件
点击可修改名称
点击第一张卡，即可修改地点名称。添加保安身份人名钮
代表保安身份，如有3个保安，如图
:
点击【地点钮管理】点击【采集新地点钮】
张三 李四 王五 用巡更机逐一感应人名钮
然后将USB 线连上电脑,点击软件【人员钮管理】
这里Admin 是系统默认的，在不用人员钮的情况下Admin 代替
点击 【人员钮管理】
点击【采集新人员钮】
线路设置
将刚才添加的空闲地点钮，加入到线路中去
点击【线路设置】
点击全选
点击向左边的箭头
可选中地点名称，
上下排序
计划设置
点击【计划设置】
点击【添加计划】
按周循环时段
计划设置，正常有规律计划，只需要设置一次，永久有用；
选定线路，点添加计划，删除计划；
可按天，每周，每周多少天巡检设计计划；
按周计划
第一步
选择一周中每天所需要的时间段，如一周都用到相同的时间段，我们就批量添加到一周中七天里去。不同的时间段，我们可以分别添加。
第二步
【指定巡检员】：指每个时段固定巡检员去巡逻，如果别人去巡逻就是代巡。
如图：
