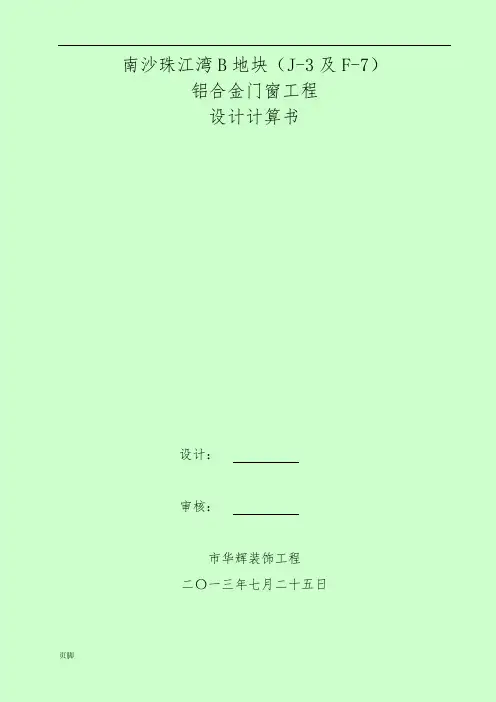

南沙珠江湾B地块（J-3及F-7）
铝合金门窗工程
设计计算书
设计：
审核：
深圳市华辉装饰工程有限公司
二〇一三年七月二十五日
目录
第1章门窗设计计算书（C2窗7层及以下） (1)
1 基本参数 (1)
1.1 门窗所在地区 (1)
1.2 地面粗糙度分类等级 (1)
1.3 抗震设防 (1)
2 门窗承受荷载计算 (1)
2.1 计算依据 (1)
2.2 计算杆件时的风荷载标准值 (3)
2.3 计算玻璃时的风荷载标准值 (3)
2.4 垂直于门窗平面的分布水平地震作用标准值 (3)
2.5 作用效应组合 (4)
3 门窗竖中梃计算 (4)
3.1 竖中梃受荷单元分析 (4)
3.2 选用竖中梃型材的截面特性 (7)
3.3 竖中梃的抗弯强度计算 (8)
3.4 竖中梃的挠度计算 (8)
3.5 竖中梃的抗剪计算 (8)
4 玻璃板块的选用与校核 (9)
4.1 玻璃板块荷载计算 (9)
4.2 玻璃的强度计算 (10)
4.3 玻璃最大挠度校核 (10)
第2章门窗设计计算书（C2窗8层及以上） (12)
1 基本参数 (12)
1.1 门窗所在地区 (12)
1.2 地面粗糙度分类等级 (12)
1.3 抗震设防 (12)
2 门窗承受荷载计算 (12)
2.1 计算依据 (12)
2.2 计算杆件时的风荷载标准值 (14)
2.3 计算玻璃时的风荷载标准值 (14)
2.4 垂直于门窗平面的分布水平地震作用标准值 (14)
2.5 作用效应组合 (14)
3 门窗竖中梃计算 (15)
3.1 选用竖中梃材料的截面特性 (15)
3.2 竖中梃计算简图的确定 (17)
3.3 风荷载作用的线荷载集度 (17)
3.4 门窗竖中梃荷载分配 (19)
3.5 竖中梃在左受荷单元力作用下的受力分析 (20)
3.6 竖中梃在右受荷单元力作用下的受力分析 (20)
3.7 竖中梃的抗弯强度计算 (21)
3.8 竖中梃的挠度计算 (21)
3.9 竖中梃的抗剪计算 (22)
4 玻璃板块的选用与校核 (23)
4.1 玻璃板块荷载计算 (23)
4.2 玻璃的强度计算 (24)
4.3 玻璃最大挠度校核 (24)
第3章门窗设计计算书（PC4窗） (26)
1 基本参数 (26)
1.1 门窗所在地区 (26)
1.2 地面粗糙度分类等级 (26)
1.3 抗震设防 (26)
2 门窗承受荷载计算 (26)
2.1 计算依据 (26)
2.2 计算杆件时的风荷载标准值 (28)
2.3 计算玻璃时的风荷载标准值 (28)
2.4 垂直于门窗平面的分布水平地震作用标准值 (28)
2.5 作用效应组合 (28)
3 门窗竖中梃计算 (29)
3.1 选用竖中梃材料的截面特性 (29)
3.2 竖中梃计算简图的确定 (31)
3.3 风荷载作用的线荷载集度 (31)
3.4 门窗竖中梃荷载分配 (33)
3.5 竖中梃在左受荷单元力作用下的受力分析 (34)
3.6 竖中梃在右受荷单元力作用下的受力分析 (34)
3.7 竖中梃的抗弯强度计算 (35)
3.8 竖中梃的挠度计算 (35)
3.9 竖中梃的抗剪计算 (36)
4 玻璃板块的选用与校核 (37)
4.1 玻璃板块荷载计算 (37)
4.2 玻璃的强度计算 (38)
4.3 玻璃最大挠度校核 (38)
第1章门窗设计计算书（C2窗7层及以下）1 基本参数
1.1门窗所在地区
广州地区；
1.2地面粗糙度分类等级
按《建筑结构荷载规范》(GB50009-2001)
A类：指近海海面和海岛、海岸、湖岸及沙漠地区；
B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；
C类：指有密集建筑群的城市市区；
D类：指有密集建筑群且房屋较高的城市市区；
依照上面分类标准，本工程按B类地形考虑。
1.3抗震设防
按《建筑工程抗震设防分类标准》，建筑工程应分为以下四个抗震设防类别：
1.特殊设防类：指使用上有特殊设施，涉及国家公共安全的重大建筑工程和地震时可能发生严重次生灾害等特别重大灾害后果，需要进行特殊设防的建筑，简称甲类；
2.重点设防类：指地震时使用功能不能中断或需尽快恢复的生命线相关建筑，以及地震时可能导致大量人员伤亡等重大灾害后果，需要提高设防标准的建筑，简称乙类；
3.标准设防类：指大量的除1、2、4款以外按标准要求进行设防的建筑，简称丙类；
4.适度设防类：指使用上人员稀少且震损不致产生次生灾害，允许在一定条件下适度降低要求的建筑，简称丁类；
在围护结构抗震设计计算中：
1.特殊设防类，应按高于本地区抗震设防烈度提高一度的要求加强其抗震措施，同时，应按批准的地震安全性评价的结果且高于本地区抗震设防烈度的要求确定其地震作用；
2.重点设防类，应按高于本地区抗震设防烈度一度的要求加强其抗震措施，同时，应按本地区抗震设防烈度确定其地震作用；
3.标准设防类，应按本地区抗震设防烈度确定其抗震措施和地震作用；
4.适度设防类，应按本地区抗震设防烈度确定其抗震措施和地震作用；
根据国家规范《建筑抗震设计规范》GB50011-2010，广州地区地震基本烈度为：7度，地震动峰值加速度为0.1g，由于本工程是标准设防类，因此实际抗震计算中的水平地震影响系
=0.08；
数最大值应按本地区抗震设防烈度选取，也就是取：α
max
2 门窗承受荷载计算
2.1计算依据
按建筑结构荷载规范(GB50009-2001)计算：
w
k =β
gz
μ
z
μ
s1
w
……7.1.1-2[GB50009-2001 2006年版]
上式中：
w
k
：作用在门窗上的风荷载标准值(MPa)；
Z：计算点标高：20.2m；
β
gz
：瞬时风压的阵风系数；
根据不同场地类型,按以下公式计算(高度不足5m按5m计算)：
β
gz =K(1+2μ
f
)
其中K为地面粗糙度调整系数，μ
f
为脉动系数
A类场地：β
gz =0.92×(1+2μ
f
) 其中：μ
f
=0.387×(Z/10)-0.12
B类场地：β
gz =0.89×(1+2μ
f
) 其中：μ
f
=0.5(Z/10)-0.16
C类场地：β
gz =0.85×(1+2μ
f
) 其中：μ
f
=0.734(Z/10)-0.22
D类场地：β
gz =0.80×(1+2μ
f
) 其中：μ
f
=1.2248(Z/10)-0.3
对于B类地形，20.2m高度处瞬时风压的阵风系数：
β
gz
=0.89×(1+2×(0.5(Z/10)-0.16))=1.6853
μ
z
：风压高度变化系数；
根据不同场地类型,按以下公式计算：
A类场地：μ
z
=1.379×(Z/10)0.24
当Z>300m时，取Z=300m，当Z<5m时，取Z=5m；
B类场地：μ
z
=(Z/10)0.32
当Z>350m时，取Z=350m，当Z<10m时，取Z=10m；
C类场地：μ
z
=0.616×(Z/10)0.44
当Z>400m时，取Z=400m，当Z<15m时，取Z=15m；
D类场地：μ
z
=0.318×(Z/10)0.60
当Z>450m时，取Z=450m，当Z<30m时，取Z=30m；
对于B类地形，20.2m高度处风压高度变化系数：
μ
z
=1.000×(Z/10)0.32=1.2523
μ
s1
：局部风压体型系数；
按《建筑结构荷载规范》GB50009-2001(2006年版)第7.3.3条：验算围护构件及其连接
的强度时，可按下列规定采用局部风压体型系数μ
s1
：
一、外表面
1.正压区按表7.3.1采用；
2.负压区
- 对墙面，取-1.0
- 对墙角边，取-1.8
二、内表面
对封闭式建筑物，按表面风压的正负情况取-0.2或0.2。
本计算点为大面位置。
参JGJ102-2003第5.3.2条文说明：风荷载在建筑物表面分布是不均匀的，在檐口附近、边角部位较大。根据风洞试验结果和国外的有关资料，在上述区域风吸力系数可取-1.8，其余墙面可考虑-1.0，由于围护结构有开启的可能，所以还应考虑室内压-0.2。对无开启的结构，《建筑结构荷载规范》条文说明第7.3.3条指出“对封闭建筑物，考虑到建筑物内实际存在的个别洞口和缝隙，以及机械通风等因素，室内可能存在正负不同的气压，参照国外规范，大多取±(0.2-0.25)的压力系数，现取±0.2”。即不论有无开启扇，均要考虑内表面的局部体型系数。
另注：上述的局部体型系数μ
s1
(1)是适用于围护构件的从属面积A小于或等于1m2的情
况，当围护构件的从属面积A大于或等于10m2时，局部风压体型系数μ
s1
(10)可乘以折减系数
0.8，当构件的从属面积小于10m2而大于1m2时，局部风压体型系数μ
s1
(A)可按面积的对数线性插值，即：
μ
s1(A)=μ
s1
(1)+[μ
s1
(10)-μ
s1
(1)]logA
在上式中：
当A≥10m2时，取A=10m2；
当A≤1m2时，取A=1m2；
μ
s1(10)=0.8μ
s1
(1)
w
：基本风压值(MPa)，根据现行<<建筑结构荷载规范>>GB50009-2001附表D.4(全国基本风压分布图)中数值采用，按重现期50年，广州地区取0.0005MPa；
2.2计算杆件时的风荷载标准值
计算杆件时的构件从属面积：
A=0.517×2.05=1.05985m2
LogA=0.025
μ
s1(A)=μ
s1
(1)+[μ
s1
(10)-μ
s1
(1)]logA
=0.995
μ
s1
=0.995+0.2 =1.195
w
k =β
gz
μ
z
μ
s1
w
=1.6853×1.2523×1.195×0.0005 =0.001261MPa
2.3计算玻璃时的风荷载标准值
计算玻璃时的构件从属面积：
A=1.475×0.517=0.762575m2
LogA=0
μ
s1(A)=μ
s1
(1)+[μ
s1
(10)-μ
s1
(1)]logA
=1
μ
s1
=1+0.2 =1.2
w
k =β
gz
μ
z
μ
s1
w
=1.6853×1.2523×1.2×0.0005
=0.001266MPa
2.4垂直于门窗平面的分布水平地震作用标准值
q
EAk =β
E
α
max
G
k
/A ……5.3.4[JGJ102-2003]
q
EAk
：垂直于门窗平面的分布水平地震作用标准值(MPa)；
β
E
：动力放大系数,取5.0；
α
max
：水平地震影响系数最大值；
G
k
：门窗构件的重力荷载标准值(N)；
A：门窗构件的面积(mm2)；
2.5作用效应组合
荷载和作用效应按下式进行组合：
S=γ
G S
Gk
+ψ
w
γ
w
S
wk
+ψ
E
γ
E
S
Ek
……5.4.1[JGJ102-2003]
上式中：
S：作用效应组合的设计值；
S
Gk
：重力荷载作为永久荷载产生的效应标准值；
S
wk 、S
Ek
：分别为风荷载，地震作用作为可变荷载产生的效应标准值；
γ
G 、γ
w
、γ
E
：各效应的分项系数；
ψ
w 、ψ
E
：分别为风荷载，地震作用效应的组合系数。
上面的γ
G 、γ
w
、γ
E
为分项系数，按5.4.2、5.4.3、5.4.4[JGJ102-2003]规定如下：
进行门窗构件强度、连接件和预埋件承载力计算时：重力荷载：γ
G
：1.2；
风荷载：γ
w
：1.4；
地震作用：γ
E
：1.3；
进行挠度计算时；
重力荷载：γ
G
：1.0；
风荷载：γ
w
：1.0；
地震作用：可不做组合考虑；
上式中，风荷载的组合系数ψ
w
为1.0；
地震作用的组合系数ψ
E
为0.5；
3 门窗竖中梃计算
基本参数：
1：计算点标高：20.2m；
2：力学模型：简支梁；
3：竖中梃跨度：H=2050mm；
4：竖中梃左受荷单元宽：W
1
=517mm；
竖中梃右受荷单元宽：W
2
=517mm；
5：竖中梃材质：6063-T5；
3.1竖中梃受荷单元分析
(1)竖中梃计算简图的确定：
因为：W
1
W 2 所以，左受荷单元作用在竖中梃上是梯形荷载； 右受荷单元作用在竖中梃上是梯形荷载；受力简图为： q 1 V 1+V 2 M 1+M 2 q 2 (2)竖中梃在左受荷单元力作用下的受力分析： w k ：风荷载标准值(MPa)； W 1：左受荷单元宽(mm)； H ：竖中梃的跨度(mm)； q wk1：在左受荷单元作用下的风荷载线集度标准值(N/mm)； q w1：在左受荷单元作用下的风荷载线集度设计值(N/mm)； q wk1=w k ×W 1/2 =0.001261×517/2 =0.326N/mm q w1=1.4×q wk1 =1.4×0.326 =0.456N/mm q EAk ：垂直于幕墙平面的分布水平地震作用标准值(MPa)； βE ：动力放大系数，取5.0； αmax ：水平地震影响系数最大值，取0.08； G k ：构件的重力荷载标准值(N)，(含面板和框架)； A ：门窗构件的面积(mm 2)； q EAk =βE αmax G k /A ……5.3.4[JGJ102-2003] =5.0×0.08×0.0004 =0.00016MPa q Ek1：左受荷单元水平地震作用线荷载集度标准值(N/mm)； H ：竖中梃的跨度(mm)； W 1：左受荷单元宽(mm)； q Ek =q EAk ×W 1/2 =0.00016×517/2 =0.041N/mm q E1：左受荷单元水平地震作用线荷载集度设计值(N/mm)； q E1=1.3q Ek1 =1.3×0.041 =0.053N/mm q k1：左受荷单元受水平作用组合线荷载集度标准值(N/mm)； q 1：左受荷单元受水平作用组合线荷载集度设计值(N/mm)； 用于强度计算时，采用S w +0.5S E 设计值组合： ……5.4.1[JGJ102-2003] q 1=q w1 +0.5q E1 =0.456+0.5×0.053 =0.483N/mm 用于挠度计算时，采用S w 标准值：……5.4.1[JGJ102-2003] q k1=q wk1 =0.326N/mm M 1 ：在左受荷单元力作用下的跨中最大弯矩设计值(N·mm)； M 1=q 1 ×H2/24×(3-(W 1 /H)2) =0.483×20502/24×(3-(517/2050)2) =248346.746N·mm V 1 ：在左受荷单元力作用下的剪力设计值(N)； V 1=q 1 H/2×(1-W 1 /2/H) =0.483×2050/2×(1-517/2/2050) =432.647N (3)竖中梃在右受荷单元力作用下的受力分析： w k ：风荷载标准值(MPa)； W 2 ：右受荷单元宽(mm)； H：竖中梃的跨度(mm)； q wk2 ：在右受荷单元作用下的风荷载线集度标准值(N/mm)； q w2 ：在右受荷单元作用下的风荷载线集度设计值(N/mm)； q wk2=w k ×W 2 /2 =0.001261×517/2 =0.326N/mm q w2=1.4×q wk2 =1.4×0.326 =0.456N/mm q EAk ：垂直于幕墙平面的分布水平地震作用标准值(MPa)； β E ：动力放大系数，取5.0； α max ：水平地震影响系数最大值，取0.08； G k ：构件的重力荷载标准值(N)，(含面板和框架)； A：门窗构件的面积(mm2)； q EAk =β E α max G k /A ……5.3.4[JGJ102-2003] =5.0×0.08×0.0004 =0.00016MPa q Ek2 ：右受荷单元水平地震作用线荷载集度标准值(N/mm)； W 2 ：左受荷单元宽(mm)； H：竖中梃的跨度(mm)； q Ek2=q EAk ×W 2 /2 =0.00016×517/2 =0.041N/mm q E2 ：右受荷单元水平地震作用线荷载集度设计值(N/mm)； q E2=1.3q Ek2 =1.3×0.041 =0.053N/mm q k2 ：右受荷单元受水平作用组合线荷载集度标准值(N/mm)； q 2 ：右受荷单元受水平作用组合线荷载集度设计值(N/mm)； 用于强度计算时，采用S w +0.5S E 设计值组合：……5.4.1[JGJ102-2003] q 2=q w2 +0.5q E2 =0.456+0.5×0.053 =0.483N/mm 用于挠度计算时，采用S w 标准值：……5.4.1[JGJ102-2003] q k2=q wk2 =0.326N/mm M 2 ：在右受荷单元力作用下的跨中最大弯矩设计值(N·mm)； M 2=q 2 ×H2/24×(3-(W 2 /H)2) =0.483×20502/24×(3-(517/2050)2) =248346.746N·mm V 2 ：在右受荷单元力作用下的剪力设计值(N)； V 2=q 2 H/2×(1-W 2 /2/H) =0.483×2050/2×(1-517/2/2050) =432.647N 3.2选用竖中梃型材的截面特性 选用型材号：nsjq50 型材的抗弯强度设计值：f=90MPa 型材的抗剪强度设计值：τ=55MPa 型材弹性模量：E=70000MPa 绕X轴惯性矩：I x =204570mm4 绕Y轴惯性矩：I y =80210mm4 绕X轴净截面抵抗矩：W nx1 =6141mm3 绕X轴净截面抵抗矩：W nx2 =5576mm3 型材净截面面积：A n =371.901mm2 型材截面垂直于X轴腹板的截面总宽度：t=2.8mm 型材受力面对中性轴的面积矩：S x =3840mm3 塑性发展系数： 对于冷弯薄壁型钢龙骨，按《冷弯薄壁型钢结构技术规范》GB 50018-2002，取1.00； 对于热轧型钢龙骨，按JGJ133或JGJ102规范,取1.05； 对于铝合金龙骨，按最新《铝合金结构设计规范》GB 50429-2007，取1.00； 对塑钢型材，参照铝合金龙骨，取1.00； 此处取：γ=1.00 3.3竖中梃的抗弯强度计算 按下面的公式进行强度校核，应满足： (M 1+M 2 )/γW nx ≤f 上式中： M 1 ：在左受荷单元力作用下的跨中最大弯矩(N·mm)； M 2 ：在右受荷单元力作用下的跨中最大弯矩(N·mm)； W nx ：在弯矩作用方向的净截面抵抗矩(mm3)； γ：塑性发展系数，取1.00； f：型材的抗弯强度设计值，取90MPa； 则： (M 1+M 2 )/γW nx =(248346.746+248346.746)/1.00/5576 =89.077MPa≤90MPa 竖中梃抗弯强度能满足要求。 3.4竖中梃的挠度计算 (1)竖中梃在左受荷单元力作用下的挠度计算： d f1 ：竖中梃在左受荷单元力作用下的挠度(mm)； d f1=q k1 H4/240EI×(25/8-5×(W 1 /2/H)2+2×(W 1 /2/H)4) =0.326×20504/240/70000/204570×(25/8-5×(517/2/2050)2+2×(517/2/2050)4) =5.103mm (2)竖中梃在右受荷单元力作用下的挠度计算： d f2 ：竖中梃在右受荷单元力作用下的挠度(mm)； d f2=q k2 H4/240EI×(25/8-5×(W 2 /2/H)2+2×(W 2 /2/H)4) =0.326×20504/240/70000/204570×(25/8-5×(517/2/2050)2+2×(517/2/2050)4) =5.103mm (3)竖中梃在风荷载作用下的总体挠度： d f =d f1 +d f2 =5.103+5.103 =10.206mm 挠度的限值取杆件总长的1/100，即20.5mm，且不应大于20mm。 10.206mm≤20.5mm 10.206mm≤20mm 所以，挠度满足要求！ 3.5竖中梃的抗剪计算 校核依据： τ max ≤τ=55MPa (材料的抗剪强度设计值) 在上面的公式中： τ max ：竖中梃最大剪应力(N)； V 1 ：在左受荷单元力作用下的剪力设计值(N)； V 2 ：在右受荷单元力作用下的剪力设计值(N)； S x ：竖中梃型材受力面对中性轴的面积矩(mm3)； I x ：竖中梃型材截面惯性矩(mm4)； t：型材截面垂直于X轴腹板的截面总宽度(mm)； τ max =(V 1 +V 2 )S x /I x t =(432.647+432.647)×3840/204570/2.8 =5.801MPa 5.801MPa≤55MPa 竖中梃抗剪强度能满足要求! 4 玻璃板块的选用与校核 基本参数： 1：计算点标高：20.2m； 2：玻璃板尺寸：宽×高=B×H=517mm×1475mm； 3：玻璃配置：单片玻璃，钢化玻璃6mm； 模型简图为： 4.1玻璃板块荷载计算 (1)玻璃板块自重： G Ak ：玻璃板块单位面积自重(仅指玻璃)(MPa)； t：玻璃板块厚度(mm)； γ g ：玻璃的体积密度(N/mm3)； G Ak =γ g t =0.0000256×6 =0.000154MPa (2)垂直于板块平面的分布水平地震作用： q EAk ：垂直于板块平面的分布水平地震作用(MPa)； β E ：动力放大系数，取5.0； α max ：水平地震影响系数最大值，取0.08； G Ak ：玻璃单位面积自重(MPa)； q EAk =β E α max G Ak =5.0×0.08×0.000154 =0.000062MPa (3)作用在玻璃上的风荷载及地震作用荷载组合： 用于强度计算时，采用S w +0.5S E 设计值组合：……5.4.1[JGJ102-2003] q=1.4w k +0.5×1.3q EAk =1.4×0.001266+0.5×1.3×0.000062 =0.001813MPa S w +0.5S E 标准值组合为： q k =w k +0.5×q EAk =0.001266+0.5×0.000062 =0.001297MPa 用于挠度计算时，采用S w 标准值：……5.4.1[JGJ102-2003] w k =0.001266MPa 4.2玻璃的强度计算 校核依据：σ≤[f g ] θ：玻璃的计算参数； η：玻璃的折减系数； q k ：作用在玻璃上的荷载组合标准值(MPa)； a：分格短边长度(mm)； E：玻璃的弹性模量(MPa)； t：玻璃厚度(mm)； θ=q k a4/Et4……6.1.2-3[JGJ102-2003] =0.001297×5174/72000/64 =0.993 按系数θ，查表6.1.2-2[JGJ102-2003]，η=1； σ：玻璃在组合荷载作用下的板中最大应力设计值(MPa)； q：作用在板块玻璃上的荷载组合设计值(MPa)； a：玻璃短边边长(mm)； b：玻璃长边边长(mm)； t：玻璃厚度(mm)； m：玻璃弯矩系数，按边长比a/b查表6.1.2-1[JGJ102-2003]得m=0.1161； σ=6mqa2η/t2……6.1.2[JGJ102-2003] =6×0.1161×0.001813×5172×1/62 =9.377MPa 9.377MPa≤f g =84MPa(钢化玻璃) 玻璃的强度满足要求! 4.3玻璃最大挠度校核 校核依据： d f =ημw k a4/D≤d f,lim ……6.1.3-2[JGJ102-2003] 上面公式中： d f ：玻璃板挠度计算值(mm)； η：玻璃挠度的折减系数，按θ=w k a4/Et4查表，为1； μ：玻璃挠度系数，按边长比a/b查表6.1.3[JGJ102-2003]得μ=0.01198； w k ：风荷载标准值(MPa) a：玻璃板块短边尺寸(mm)； D：玻璃的弯曲刚度(N·mm)； d f,lim ：许用挠度，取短边长的1/60，为8.617mm； 其中： D=Et3/(12(1-υ2)) ……6.1.3-1[JGJ102-2003] 上式中： E：玻璃的弹性模量(MPa)； t：玻璃的厚度(mm)； υ：玻璃材料泊松比，为0.2； D=Et3/(12(1-υ2)) =72000×63/(12×(1-0.22)) =1350000N·mm d f =ημw k a4/D =1×0.01198×0.001266×5174/1350000 =0.803mm 0.803mm≤d f,lim =8.617mm(钢化玻璃) 玻璃的挠度能满足要求! 第2章门窗设计计算书（C2窗8层及以上）1 基本参数 1.1门窗所在地区 广州地区； 1.2地面粗糙度分类等级 按《建筑结构荷载规范》(GB50009-2001) A类：指近海海面和海岛、海岸、湖岸及沙漠地区； B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区； C类：指有密集建筑群的城市市区； D类：指有密集建筑群且房屋较高的城市市区； 依照上面分类标准，本工程按B类地形考虑。 1.3抗震设防 按《建筑工程抗震设防分类标准》，建筑工程应分为以下四个抗震设防类别： 1.特殊设防类：指使用上有特殊设施，涉及国家公共安全的重大建筑工程和地震时可能发生严重次生灾害等特别重大灾害后果，需要进行特殊设防的建筑，简称甲类； 2.重点设防类：指地震时使用功能不能中断或需尽快恢复的生命线相关建筑，以及地震时可能导致大量人员伤亡等重大灾害后果，需要提高设防标准的建筑，简称乙类； 3.标准设防类：指大量的除1、2、4款以外按标准要求进行设防的建筑，简称丙类； 4.适度设防类：指使用上人员稀少且震损不致产生次生灾害，允许在一定条件下适度降低要求的建筑，简称丁类； 在围护结构抗震设计计算中： 1.特殊设防类，应按高于本地区抗震设防烈度提高一度的要求加强其抗震措施，同时，应按批准的地震安全性评价的结果且高于本地区抗震设防烈度的要求确定其地震作用； 2.重点设防类，应按高于本地区抗震设防烈度一度的要求加强其抗震措施，同时，应按本地区抗震设防烈度确定其地震作用； 3.标准设防类，应按本地区抗震设防烈度确定其抗震措施和地震作用； 4.适度设防类，应按本地区抗震设防烈度确定其抗震措施和地震作用； 根据国家规范《建筑抗震设计规范》GB50011-2010，广州地区地震基本烈度为：7度，地震动峰值加速度为0.1g，由于本工程是标准设防类，因此实际抗震计算中的水平地震影响系数最大值应按本地区抗震设防烈度选取，也就是取：α max =0.08； 2 门窗承受荷载计算 2.1计算依据 按建筑结构荷载规范(GB50009-2001)计算： w k =β gz μ z μ s1 w ……7.1.1-2[GB50009-2001 2006年版] 建筑部分 1.建筑设计 1.1.总平面设计 本工程总建筑面积50002m，层数为8层，底层层高3m,余层层高3m。本建筑位于城市主干道南侧，交通便利。绿化可遮阳挡风防尘防燥，改善环境等，考虑到场地面积较大，故可设大面积绿地，花坛等，在建筑物两向可布置一些高大乔木或攀缘植物，以改善日晒环境，并可遮阳挡风防尘防燥，改善环境等。 1.2.平面设计 本建筑布局应紧凑，平面组合符合柱网规格要求，符合建筑模数以及梁的经济跨度的要求。 1.3.立面设计 建筑体型和立面设计是整个建筑设计的重要组成部分，着重研究建筑物的体量大小、体型组合、里面及细部处理等。本建筑立面简洁大方，给人以庄严、挺拔、明朗、轻快、朴素、大方、亲切的印象。 1.4.剖面设计 剖面设计中房间的形状除应满足使用要求以外，还应考虑结构类型、材料及施工的影响，长方形的剖面形状规整、简洁、有利于梁板式结构布置，同时施工也比较简单。即使有特殊要求的房间，在能满足使用要求的前提下，也宜优先考虑采用矩形剖面。 1.5. 设计资料 1.5.1. 工程名称 明珠花园8层框架住宅楼毕业设计 1.5. 2. 设计数据 某房地产开发一栋8层住宅楼，总建筑面积约25000m ，楼层层高3.0m 。 结构形式：钢筋混凝土框架结构，基础采用钢筋混凝土独立基础。 风向：地区主导风为西北风。 风荷载：基本风压0.45a KP ，基本雪压0.35a KP 。 地基承载力：从上至下，填土层：厚度0.8m ，重度16/KN m γ=，地其承载力90ak a f kp =； 粉质粘土层：厚度0.8m ，重度19/KN m γ=，地基承载力140ak a f kp =； 粉土层：厚度0.7m ，重度18/KN m γ=，地基承载力130ak a f kp =； 中沙层：厚度0.5m ，重度17/KN m γ=，地基承载力150ak a f kp =； 精密卵石层：厚度3.1m ，重度20/KN m γ=，地基承载力300ak a f kp =. 地下水位标高-4.0m 。 1.5.3. 施工说明 （1）楼面采用水磨石楼面 10厚水磨石楼面 20厚1:3水泥砂浆找平层 120厚现浇钢筋混凝土楼板 20厚水泥砂浆抹底 铝单板幕墙工程设计计算书 设计： 校对： 审核： 批准： 二〇一六年九月九日 目录 1 计算引用的规范、标准及资料 0 1.1 幕墙设计规范： 0 1.2 建筑设计规范： 0 1.3 铝材规范： 0 1.4 金属板及石材规范： (1) 1.5 玻璃规范： (1) 1.6 钢材规范： (1) 1.7 胶类及密封材料规范： (2) 1.8 五金件规范： (2) 1.9 相关物理性能等级测试方法： (3) 1.10 《建筑结构静力计算手册》(第二版) (3) 1.11 土建图纸： (3) 2 基本参数 (3) 2.1 幕墙所在地区 (3) 2.2 地面粗糙度分类等级 (3) 2.3 抗震设防 (3) 3 幕墙承受荷载计算 (4) 3.1 风荷载标准值的计算方法 (4) 3.2 计算支撑结构时的风荷载标准值 (5) 3.3 计算面板材料时的风荷载标准值 (5) 3.4 垂直于幕墙平面的分布水平地震作用标准值 (5) 3.5 平行于幕墙平面的集中水平地震作用标准值 (5) 3.6 作用效应组合 (6) 4 幕墙立柱计算 (6) 4.1 立柱型材选材计算 (7) 4.2 确定材料的截面参数 (7) 4.3 选用立柱型材的截面特性 (8) 4.4 立柱的抗弯强度计算 (8) 4.5 立柱的挠度计算 (9) 4.6 立柱的抗剪计算 (9) 5 幕墙横梁计算 (10) 5.1 横梁型材选材计算 (10) 5.2 确定材料的截面参数 (11) 5.3 选用横梁型材的截面特性 (12) 5.4 幕墙横梁的抗弯强度计算 (13) 5.5 横梁的挠度计算 (13) 5.6 横梁的抗剪计算 (13) 6 铝单板的选用与校核 (14) 6.1 铝单板荷载计算 (15) 6.2 B板的强度、挠度校核 (15) 《铝合金门窗工程设计、施工及验收规范》D B J15-30-2002 简介： 内容： 1、总则 2、术语、符号 ???术语 ???符号 3、材料要求 ??一般规定 ??铝合金型材 ??五金配件 ??密封材料 ??金属连接件 ??紧固件 4、工程设计 ???一般规定 抗风压性能设计 水密性能设计 气密性能设计 隔声性能设计 隔热性能设计 防玻璃热炸裂设计 玻璃镶嵌结构设计 防雷设计 其它安全性设计 门窗立面建筑设计 5、安装施工 一般规定 施工准备 安装施工 产品保护 安全技术措施 6、工程验收 一般规定 主控项目 一般项目 检验规则 质量验收 本规范用词用语说明 条文说明 1?总则 为满足建筑工程的需要,使铝合金门窗的性能符合建筑功能的要求,保证铝合金门窗工程的质量,针对本省的气候特点和工程建设的实际情况,制定本规范。 本规范适用于本省范围内的工业与民用建筑铝合金门窗工程的设计、施工及验收。其它材料制作的建筑门窗可参照本规范。 本规范中的铝合金门窗（以下简称铝门窗）是指在建筑物上的安装高度不大于100m、无特殊功能要求（如防火、防爆、防化学腐蚀等）的铝门窗。本规范不适用于建筑幕墙上的铝门窗、斜屋顶窗和采光天窗等工程。安装高度大于100m的门窗工程应采取相应的措施。 铝门窗工程的设计、施工及验收，除应符合本规范外，尚应符合国家现行的有关标准、规范的规定。 2术语、符号 主型材 连接组合成门窗框基本构架，在其上装配玻璃、辅型材和开启扉及其它附件的门窗框材；连接组合成门窗扇基本构架，在其上装配玻璃、辅型材及其它附件的门窗扇挺型材。 辅型材 门窗框架构件体系中，镶嵌或固定于主型材构件上，起到传力或某各功能作用的附加型材（如玻璃压条、披水条等）。主要受力构件 门窗立面内承受并传递门窗自身重力及水平风荷载等作用力的中横框、中竖框、扇挺等主型材，以及组合门窗拼樘框型材。 型材截面主要受力部位 门窗主型材横截面中，承受垂直和水平方向荷载作用力的腹板、翼缘或固定其它构件的连接受力部分等主要部位。 隐框、半隐框窗 采用结构胶将玻璃与窗框或窗扇构架粘结装配在起，框、扇型材构件不显露于或部分显露于室外表面的铝合金玻璃窗。雨幕原理 在建筑外围护结构或构件空腔的室外表面开口构造处进行适当的遮蔽形成雨幕，并对室内表面接缝进行有效的密封，以实现空腔内气压与室外风压力的平衡，从而减少或消除雨水通过外部开口的作用力，防止外围护结构或构件发生雨水渗漏的设计原理。 隔热性能 建筑门窗在夏季阻隔太阳辐射得热以及室外高温得热的能力。 干法安装 门窗洞口墙基体上预先设置金属附加外框并进行防水密封处理，待洞口墙体表面装饰湿业全部完成后，再在附加框架上固定门窗的安装方式。 湿法安装 门窗洞口墙体面层装饰湿作业前开始安装门窗，采用连接件在洞口墙基体上固定门窗框，然后对门窗框与洞口墙体间隙进行密封理的门窗安装方式。 符号 ——围护结构风荷载标准值； ——基本风压； ——高度Z处的阵风系数； ——局部风压体型系数； ——风压高度变化系数； ——杆件跨度； ——杆件弯曲允许挠度值； ——杆件弯曲最大挠度值； ——水密性能压力差值； V o——水密性能设计风速； ?k——风荷载（标准值）作用所产生的应力； ?k——材料强度标准值； K——安全系数。 暖通空调课程设计设计题目：哈尔滨某办公楼采暖系统设计 班级： 姓名： 学号： 指导老师： 日期：2013年1月 目录 前言 (3) 设计总说明 (4) 第一章基本资料 (8) 1.1 哈尔滨气象参数 (8) 1.2 采暖设计资料 (9) 1.3 维护结构资料 (9) 第二章建筑热负荷计算 (9) 2.1 围护结构的传热耗热量 (10) 2.1.1 围护结构的基本耗热量 (10) 2.1.2 围护结构的附加（修正）耗热量 (11) 2.2 冷风渗透耗热量 (11) 2.3 冷风侵入耗热量 (12) 2.4 以101会议室为例计算 (13) 2.5其余房间热负荷计算 (14) 第三章采暖系统形式及管路布置 (14) 第四章散热器计算 (17) 41散热器选型 (17) 4.2 散热器计算 (18) 4.2.1 散热面积的计算 (18) 4.2.2 散热器内热媒平均温度 (18) 4.2.3 散热器传热系数及其修正系数值 (19) 4.2.4 散热器片数的确定 (19) 4.2.5 考虑供暖管道散热量时，散热器散热面积的计算 (19) 4.2.6散热器的布置 (19) 4.2.7 散热器计算实例 (20) 第五章机械循环上供下回双管异程热水供暖系统水力计算 (20) 5.1 计算简图 (20) 5.2 流量计算 (23) 5.3 初选管径和流速 (23) 5.4 环路一水力计算 (23) 5.5 环路二水力计算 (25) 第六章感言 (27) 参考文献 (28) 前言 人们在日常生活和社会生产中都需要使用大量的热能。将自然界的能源直接或者间接地转化为热能，以满足人们需要的科学技术，称为供热工程。 供热工程课程设计是本专业学生在学习《暖通空调》课程后的一次综合训练， 最新干挂石材幕墙设计计算书(可编辑)1一期酒店裙楼幕墙装饰工程 干挂石材幕墙－结构设计计算书 设计： 校对： 审核： 批准： 深圳蓝波幕墙及光伏工程有限公司 7>2013年4月 目录 一、计算引用的规范、标准及资料 1 1.幕墙设计规范： 1 2.建筑设计规范： 1 3.铝材规范： 1 4.金属板及石材规范：2 5.玻璃规范： 2 6.钢材规范： 2 7.胶类及密封材料规范： 3 8.门窗及五金件规范：3 9.《建筑结构静力计算手册》第二版 4 10.土建图纸：4 二、基本参数 4 1.幕墙所在地区： 4 2.地区粗糙度分类等级： 4 3.抗震烈度： 5 三、幕墙承受荷载计算5 1.风荷载标准值计算：5 2.垂直于幕墙平面的分布水平地震作用标准值： 6 3.作用效应组合： 7 四、幕墙立柱计算 8 1.立柱型材选材计算：9 2.确定材料的截面参数：11 3.选用立柱型材的截面特性：12 4.立柱的抗弯强度计算：13 5.立柱的挠度计算：14 6.立柱的抗剪计算：15 五、幕墙横梁计算 16 1.横梁型材选材计算：17 2.确定材料的截面参数：20 3.选用横梁型材的截面特性：22 4.幕墙横梁的抗弯强度计算：23 5.横梁的挠度计算：23 6.横梁的抗剪计算：三角荷载作用下24 六、短槽式（托板）连接石板的选用与校核26 1.石板板块荷载计算：27 2.石板的抗弯设计：28 3.短槽托板在石板中产生的剪应力校核：29 4.短槽托板剪应力校核：29 七、连接件计算30 1.横梁与角码间连接：31 2.角码与立柱连接：33 3.立柱与主结构连接35 八、幕墙埋件计算后补锚栓39 工程概预算课程设计 学 院： 经济管理学院 专 业： 工程管理131 题 目：某居民楼建筑工程施工图预算 小组成员： 郝思琦、时磊、杨旭钊、赵啸天、 孙永超 、詹磊 《工程概预算课程设计》任务书 一、课程设计题目： 某居民楼建筑工程施工图预算。 二、课程设计目的： 1、熟悉建筑工程预算定额，掌握单位工程施工图预算的编制依据、编制内容、编制方法和步骤，掌握单位工程预算造价的基本组成。 2、培养学生运用工程造价的基本理论和基本知识、合理编制单位工程施工图预算的能力。 3、了解单位工程施工图预算在工程建设、施工企业生产经营管理、项目管理中的作用。 4、了解工程量清单计价的原理与基本步骤。 三、课程设计要求： 1、认真、全面的熟悉施工图纸，了解工程的总概况及各种构造方法。 2、根据建筑工程预算定额，对照施工图纸，对整个工程进行项目划分，划分成若干个计算子目。 3、依据建筑工程预算定额中各个分部工程的说明和工程量计算规则，对各计算子目进行工程量计算，形成工程量计算书。 4、根据分部分项工程的工程量，套用建筑预算定额，计算出直接工程费。 5、套用现行的费用定额，进行各种取费计算，汇总出工程总造价，并算出主要技术经济指标。 6、运用造价信息进行材料价差调整。 装订线 7、编写工程预算编制说明。 四、上交成果： 整理出施工图预算书并装订成册，并附工程量计算书。 五、参考资料 1、全国统一建筑工程基础定额，全国统一建筑工程基础定额工程量计算规则。 2、《河北建筑工程预算基价2008》。 3、相关概预算教材。 六、课程设计时间：1周。 编制说明 一、工程概况： 1.工程名称:河北某居民楼 2.建设地点:河北石家庄裕华区 3.建筑面积:平方米 4.本工程为砖混结构，全现浇楼板。 5.本工程结构设计使用年限为 50年，建筑结构安全等级为二级，建筑物抗震设防分类为丙类建筑。 6.抗震设防烈度为 7度(第一组)，设计基本地震加速度值为，建筑场地类别为 III类。 二、编制依据: 1、全国统一建筑工程基础定额，全国统一建筑工程基础定额工程量计算规则。 2、河北城乡建设管理委员会发布的《河北建筑工程预算基价》2000年版。 3、《建设工程造价管理基础知识》。 4、其他相关概预算教材。 5、本工程相关建筑、结构施工图纸。 ( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 铝合金门窗工程设计、施工及验 收规范(2020版) Safety management is an important part of production management. Safety and production are in the implementation process 铝合金门窗工程设计、施工及验收规范 (2020版) 铝合金门窗工程设计、施工及验收规范玻璃镶嵌结构设计 一玻璃镶嵌设计应符合下列规定： 1玻璃镶嵌的支撑与固定，应使玻璃边缘不直接接触框架型材，并使玻璃重量分布均匀，防止框架变形，同时确保不同开启形式的门窗扇启闭性能良好。 2承受玻璃重量的中横框型材垂直方向的挠度值应不大于3mm。 二玻璃镶嵌构造设计应符合以下要求： 1玻璃与框、扇型材槽口的镶嵌配合尺寸，应符合现行国家标准《铝合金门》和《铝合金窗》的玻璃装配要求。 2玻璃承重垫块的材质、尺寸、安装位置，应符合现行行业标准《建筑玻璃应用技术规程》（JGJ113）关于玻璃安装材料及其使用中 对支承块的要求。 三隐框、半隐框窗玻璃与结构胶粘结胶缝宽度、厚度的设计计算，应考虑风荷载效应、玻璃自重效应和温差效应，按照现行行业标准《玻璃幕墙工程技术规范》（JGJ102）中结构硅酮密封胶的宽度、厚度计算方法进行。 四防雷设计 4.9.1建筑外窗的防雷设计，应符合现行国家标准《建筑物防雷设计规范》（GB50057）的规定。一、二、三类防雷建筑物，其建筑高度分别在30m、45m、60m及以上的外墙窗户，应采取防侧击和等电位保护措施，与建筑物防雷装置进行连接。 4.9.2防雷构造设计应符合下列规定： 1窗外框与洞口墙体连接固定用的连接件可作为防雷连接件使用，但要保证该连接件与窗框具有可靠的导电性连接。固定连接件与窗框采用卡槽连接时，则应另外采用专门的防雷连接件与窗框进行可靠的螺钉或铆钉机械联接。 2窗外框与防雷连接件连接处，应先将其非导电的表面处理层除 一、亿源帝泊弯一号楼给排水工程的工程概况、施工图与施工说明 1、工程概况： 亿源帝泊弯一号住宅楼共6层，有两个单元，每单元12 户。每户两个卫生间，一个厨房。个浴盆，厨房内洗碗盆一个。每层卫生间共有蹲便器8个，洗脸盆8个，4台洗衣机，4个淋浴器，4个浴盆。 由市政管网直接供水，采用下行上给方式，由户外阀门井埋地引入自来水供水管道，通过立管经各户横支管上的水表向其厨房和卫生间设备供水。 与厨房的排水管道经不同排水立管分别经其排出管引至室外的检查井。经检查井后排入市政排水管道。 本工程预算范围如下： 给水工程：自户外阀门井至各户用水器具。 排水工程：自各户排水器具至室外检查井。 2、施工图： 本住宅两个单元给水、排水工程完全一致。以下为其具体的施工图。 （1）单元底层给水，排水工程平面图。 （2）2-6楼给水，排水工程平面图。 （3）给水工程系统图。 （4）排水工程系统图。 3、施工说明： （1）给水管道采用镀锌钢管螺纹连接，进户埋地引入，室内立管明敷设于房间阴角处，各户横支管沿墙、沿吊顶明敷设，安装高度建施工图。 （2）排水管道采用承插铸铁排水管，分别明敷于卫生间和厨房的阴角处。支管埋敷于地板内。 二、编制的依据及要求 （1）计算工程量 1各种管道，均以施工图所示中心长度，以“10m ”为计量单位，不扣除阀门，管件所占的长度。 2、各种阀门安装均以“个“为计量单位。 3、卫生器具组成安装以“组”为计量单位 （2）采用定额 1、吉林省统一安装工程预算工程量计算规则。 2、《吉林省统一安装工程预算定额》第八册“给排水、采暖、燃气工 程” ； 三、编制步骤第一步，按上述规则计算工程量。 1、室内给水系统安装 （）幕墙设计计算 建筑概况: 本大厦位于（北京）地区，建筑物总高度为(H)米。抗震设防烈度按(8)度计算，抗震措施按(9)度设防考虑，基本风压(0.45) kN/m^2。整体外立面幕墙采用（）幕墙结构。所有计算中心按本部分幕墙在最危险情况下最危险点校核。 Ⅰ.设计依据: 《建筑结构荷载规范》 GB50009-2001 《钢结构设计规范》 GB50017-2003 《玻璃幕墙工程技术规范》 JGJ102-96 《建筑玻璃应用技术规程》 JGJ113-2003 《建筑结构静力计算手册》（第二版） 《01BY101建筑幕墙胶缝构造图集》 《幕墙墙玻璃接缝密封胶》 《建筑用硅酮结构密封胶》GB16776-1997 《建筑结构抗震规范》 GBJ11-89 《高层民用建筑设计防火规范》 GB50045-95 《建筑物防雷设计规范》 GB50057-94 《铝合金建筑型材》 GB/T5237-93 《民用建筑隔声设计规范》 GBJ118-88 《民用建筑热工设计规范》 GB50176-93 《夏热冬暖地区居住建筑节能设计标准》 JGJ75-2003 由设计院设计并由甲方提供的工程图纸。 Ⅱ.基本计算公式: (1).场地类别划分: 根据地面粗糙度,场地可划分为以下类别: A类近海面,海岛,海岸,湖岸及沙漠地区; B类指田野,乡村,丛林,丘陵以及房屋比较稀疏的乡镇和城市郊区; C类指有密集建筑群的城市市区; D类指有密集建筑群且房屋较高的城市市区; （）按（）类地区计算风压 (2).风荷载计算: 幕墙属于薄壁外围护构件，根据《建筑结构荷载规范》GB50009-2001 7.1.1 采用 风荷载计算公式: Wk=βgz×μz×μs×W0 其中: Wk---作用在幕墙上的风荷载标准值(kN/m^2) βgz---瞬时风压的阵风系数,按《建筑结构荷载规范》GB50009-2001取定 μz---风压高度变化系数,按《建筑结构荷载规范》GB50009-2001取定, 根据不同场地类型,按以下公式计算: 本工程属于（）类地区,故μz=（） μs---风荷载体型系数,按《建筑结构荷载规范》GB50009-2001取为：(0.8) W0---基本风压,按全国基本风压图,（北京）地区取为( )kN/m^2, 建筑工程概预算课程 设计 姓名： 学号： 专业： 班级： 指导老师： 二零一三年六月十日 建筑工程概预算课程设计 目录 工程概预算课程设计任务书 (2) 工程概预算课程设计计算书 一、工程概况 (4) 二、基本依据 (4) 三、施工图预算编制说明 (4) 四、工程量计算规则说明 (4) 五、分项工程费工程量计算表 (5) 六、分项工程取费表 (13) 七、分项工程费汇总表 (14) 附录 一、建筑设计说明 (15) 二、结构设计说明 (16) 三、设计图纸附后 (17) 工程概预算课程设计任务书 一、工程概预算课程设计题目 根据所给施工图纸和河北省消耗量定额完成分部分项工程施工图预算。 二、课程设计主要内容及要求 1、根据《河北省建筑工程消耗量定额》及《河北省建筑工程工程量计算规则》列出定额项目，并计算相应定额工程量，并编制工程量计算表； 2、根据《河北省消耗量定额》（2008版）套用相应定额项目单价，并编制分部分项工程取费表（可以利用EXCEL） 3、编制分项工程造价汇总表 注：以上三项工作手工完成，可以利用EXCEL完成表格编制和数据计算。 4、根据施工图预算编制过程中的有关需要说明的事项，编写“**工程施工图预算编制说明” 三、需提交成果： 用A4纸完成书写或打印，最后成果按如下顺序装订 1、封面 2、目录 3、施工图预算编制说明（自己编写） 4、表1.1分项工程费工程量计算表 5、表1.2 分项工程取费表（手算） 6、表1.3 分项工程费汇总表 四、进度要求：（共7天） 1、定额工程量计算和定额项目套用3天； 2、建筑工程费用计算2天 3、整理设计资料2天 五、主要参考资料： 1、《河北省建筑工程工程量计算规则》 2、《河北省建筑工程消耗量定额》 广东省《铝合金门窗工程设计、施工及验收规范》 DBJ15-30-2002 简介： 内容： 1、总则 2、术语、符号 2.1 术语 2.2 符号 3、材料要求 3.1 一般规定 3.2 铝合金型材 3.4 五金配件 3.5 密封材料 3.6 金属连接件 3.7紧固件 4、工程设计 4.1 一般规定 4.2 抗风压性能设计 4.3 水密性能设计 4.4 气密性能设计 4.5 隔声性能设计 4.6 隔热性能设计 4.7 防玻璃热炸裂设计 4.8 玻璃镶嵌结构设计 4.9 防雷设计 4.10 其它安全性设计 4.11 门窗立面建筑设计 5、安装施工 5.1 一般规定 5.2 施工准备 5.3 安装施工 5.4 产品保护 5.5 安全技术措施 6、工程验收 6.1 一般规定 6.2 主控项目 6.3 一般项目 6.4 检验规则 6.5 质量验收 本规范用词用语说明 条文说明 1 总则 1.0.1为满足建筑工程的需要,使铝合金门窗的性能符合建筑功能的要求,保证铝合金门窗工程的质量,针对本省的气候特点和工程建设的实际情况,制定本规范。 1.0.2本规范适用于本省范围内的工业与民用建筑铝合金门窗工程的设计、施工及验收。其它材料制作的建筑门窗可参照本规范。 1.0.3本规范中的铝合金门窗（以下简称铝门窗）是指在建筑物上的安装高度不大于100m、无特殊功能要求（如防火、防爆、防化学腐蚀等）的铝门窗。本规范不适用于建筑幕墙上的铝门窗、斜屋顶窗和采光天窗等工程。安装高度大于100m 的门窗工程应采取相应的措施。 1.0.4铝门窗工程的设计、施工及验收，除应符合本规范外，尚应符合国家现行的有关标准、规范的规定。 2 术语、符号 2.1.1 主型材 连接组合成门窗框基本构架，在其上装配玻璃、辅型材和开启扉及其它附件的门窗框材；连接组合成门窗扇基本构架，在其上装配玻璃、辅型材及其它附件的门窗扇挺型材。 2.1.2 辅型材 门窗框架构件体系中，镶嵌或固定于主型材构件上，起到传力或某各功能作用的附加型材（如玻璃压条、披水条等）。 2.1.3 主要受力构件 门窗立面内承受并传递门窗自身重力及水平风荷载等作用力的中横框、中竖框、扇挺等主型材，以及组合门窗拼樘框型材。 2.1.4 型材截面主要受力部位 门窗主型材横截面中，承受垂直和水平方向荷载作用力的腹板、翼缘或固定其它构件的连接受力部分等主要部位。 2.1.5 隐框、半隐框窗 采用结构胶将玻璃与窗框或窗扇构架粘结装配在起，框、扇型材构件不显露于或部分显露于室外表面的铝合金玻璃窗。 2.1.6 雨幕原理 在建筑外围护结构或构件空腔的室外表面开口构造处进行适当的遮蔽形成雨幕，并对室内表面接缝进行有效的密封，以实现空腔内气压与室外风压力的平衡，从而减少或消除雨水通过外部开口的作用力，防止外围护结构或构件发生雨水渗漏的设计原理。 2.1.7 隔热性能 建筑门窗在夏季阻隔太阳辐射得热以及室外高温得热的能力。 2.1.8 干法安装 门窗洞口墙基体上预先设置金属附加外框并进行防水密封处理，待洞口墙体表面装饰湿业全部完成后，再在附加框架上固定门窗的安装方式。 2.1.9 湿法安装 门窗洞口墙体面层装饰湿作业前开始安装门窗，采用连接件在洞口墙基体上固定门窗框，然后对门窗框与洞口墙体间隙进行密封理的门窗安装方式。 2.2 符号 2.2.1 W k——围护结构风荷载标准值； 2.2.2 W o——基本风压； 2.2.3 βgz——高度Z处的阵风系数； 2.2.4 μs——局部风压体型系数； 2.2.5 μz——风压高度变化系数； 2.2.6 l——杆件跨度； 2.2.7 [u] ——杆件弯曲允许挠度值； 2.2.8 u max——杆件弯曲最大挠度值； 2.2.9 △P——水密性能压力差值； 2.2.10 V o——水密性能设计风速； 2.2.11 ?k——风荷载（标准值）作用所产生的应力； 2.2.13 ?k——材料强度标准值； 2.2.14 K——安全系数。 3 材料要求 3.1 一般规定 3.1.1 铝门窗所用材料应符合现行国家标准、行业标准及有关规定。 1 工程概况 1、1 建设项目名称:龙岩第一技校学生宿舍 1、2 建设地点:龙岩市某地 1、3 建筑类型:八层宿舍楼,框架填充墙结构,基础为柱下独立基础,混凝土C30。 1、4 设计资料: 1.4.1 地质水文资料:由地质勘察报告知,该场地由上而下可分为三层: 杂填土:主要为煤渣、石灰渣、混凝土块等,本层分布稳定,厚0-0.5米; 粘土:地基承载力标准值fak=210Kpa, 土层厚0、5-1.5米 亚粘土:地基承载力标准值fak=300Kpa, 土层厚1、5-5.6米 1.4.2 气象资料: 全年主导风向:偏南风夏季主导风向:东南风冬季主导风向:西北风 基本风压为:0、35kN/m2(c类场地) 1.4.3 抗震设防要求:七度三级设防 1.4.4 建设规模以及标准: 1 建筑规模:占地面积约为1200平方米,为8层框架结构。 2建筑防火等级:二级 3建筑防水等级:三级 4 建筑装修等级:中级 2 结构布置方案及结构选型 2、1 结构承重方案选择 根据建筑功能要求以及建筑施工的布置图,本工程确定采用横向框架承重方案,框架梁、柱布置参见结构平面图,如图2、1所示。 2、2 主要构件选型及尺寸初步估算 2.2.1 主要构件选型 (１)梁﹑板﹑柱结构形式:现浇钢筋混凝土结构 图2、1 结构平面布置图 (２)墙体采用:粉煤灰轻质砌块 (３)墙体厚度:外墙:250mm,内墙:200mm (４)基础采用:柱下独立基础 2.2.2 梁﹑柱截面尺寸估算 （１）横向框架梁: 中跨梁(BC跨): 因为梁的跨度为7500mm,则、 取L=7500mm h=(1/8~1/12)L=937、5mm~625mm 取h=750mm、 4 7.9 750 7250 > = = h l n= =h b) 3 1 ~ 2 1 (375mm~250mm 取b=400mm 满足b>200mm且b 750/2=375mm 故主要框架梁初选截面尺寸为:b×h=400mm×750mm 同理,边跨梁(AB、CD跨)可取:b×h=300mm×500mm （２）其她梁: 连系梁: 取L=7800mm h=(1/12~1/18)L=650mm~433mm 取h=600mm = =h b) 3 1 ~ 2 1 (300mm~200mm 取b=300mm 故连系梁初选截面尺寸为:b×h=300mm×600mm 由于跨度一样,为了方便起见,纵向次梁截面尺寸也初选为: b×h=300mm×600mm When the lives of employees or national property are endangered, production activities are stopped to rectify and eliminate dangerous factors. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 铝合金门窗工程设计、施工及验 收规范(通用版) 铝合金门窗工程设计、施工及验收规范(通用 版) 导语：生产有了安全保障，才能持续、稳定发展。生产活动中事故层出不穷，生产势必陷于混乱、甚至瘫痪状态。当生产与安全发生矛盾、危及职工生命或国家财产时，生产活动停下来整治、消除危险因素以后，生产形势会变得更好。"安全第一" 的提法，决非把安全摆到生产之上;忽视安全自然是一种错误。 铝合金门窗工程设计、施工及验收规范玻璃镶嵌结构设计 一玻璃镶嵌设计应符合下列规定： 1玻璃镶嵌的支撑与固定，应使玻璃边缘不直接接触框架型材，并使玻璃重量分布均匀，防止框架变形，同时确保不同开启形式的门窗扇启闭性能良好。 2承受玻璃重量的中横框型材垂直方向的挠度值应不大于3mm。 二玻璃镶嵌构造设计应符合以下要求： 1玻璃与框、扇型材槽口的镶嵌配合尺寸，应符合现行国家标准《铝合金门》和《铝合金窗》的玻璃装配要求。 2玻璃承重垫块的材质、尺寸、安装位置，应符合现行行业标准《建筑玻璃应用技术规程》（JGJ113）关于玻璃安装材料及其使用中对支承块的要求。 三隐框、半隐框窗玻璃与结构胶粘结胶缝宽度、厚度的设计计算， 基础工程课程设计 说明书 二零一三年六月 土木工程 某框架结构条形基础设计计算书 一、工程概况 威海近郊五层两跨钢筋混凝土框架结构（相当于七层以上民用建筑），车间有三排柱，柱截面尺寸为400×600mm2，平面图如图1。作用在基础顶面的荷载特征值如表1，弯矩作用于跨度方向。室内外高差0.30m。 图1混凝土框架结构平面图 表1 荷载效应特征值 二、地质资料 1.综合地质柱状图如表2，地下水位在细砂层底，标准冻深为2m； 2.冻胀类别为冻胀。 表2 综合地质柱状图 三、设计要求 1.设计柱下钢筋混凝土条形基础； 2.计算该条形基础相邻两柱的沉降差； 3.绘制基础平面图（局部），基础剖面图，配筋图。 四、设计步骤 1.考虑冻胀因素影响确定基础埋深； 2.持力层承载力特征值修正； 3.计算基础底面尺寸，确定基础构造高度； 4.计算条形基础相邻两柱的沉降差； 5.按倒梁法计算梁纵向内力，并进行结构设计； 6.计算基础的横向配筋及翼缘高度； 7.绘制施工图。 五、工作量 1. 设计柱下钢筋混凝土条形基础； 2. 计算该条形基础相邻两柱的沉降差； 3. 完成课程设计计算说明书一份； 4. 完成铅笔绘制2号施工图一张； 5. 配合教师安排进行答辩。 六、内力计算 (一) 确定基础埋深 根据地质资料进入土层1.2m 为粘土层，其基本承载力特征值为147kPa ak f =,可知其为最优持力层，基础进入持力层大于30cm 。又有考虑冻胀因素的影响，根据规范可知，其设计冻深d z 应按下式计算：0 2.0 1.00.90.95 1.71m ...zs zw ze d z z ψψψ=???==，基础 埋深应在设计冻深以下，据此可初步确定基础埋深为2.3m 。根据基础埋深 2.3m>0.5m d =需进行持力层承载力特征值的深度修正，持力层为黄褐色粘性土层。液性指数 2618 0.50.853418 p L L p w w I w w --= = =<--，又0.70.85 e =<，查表可得，承载力修正系数0.3, 1.6b d ηη==，基础底面以上土的加权平均重度m γ= 317 1.2190.8 17.8kN/m 2.0 ?+?=， 条形基础的基础埋深一般自室内底面算起，室内外高差为0.3m ，取 2.30.3 2.6m d =+=， 则可得修正值为：(0.5)147 1.617.8(2.60.5)206.81kPa a ak d m f f d ηγ=+-=+??-=。 (二) 确定基础梁的高度、长度和外伸尺寸 根据规范要求，柱下条形基础梁的高度应该取为柱距的1/81/4倍 ，又有此处柱距取为6500mm ，故可得到基础梁的高度(1/81/4)6200(7751550)mm h =?=，取 1500mm h =，即为 1.5m h =。根据构造要求，条形基础端部外伸长度应为边跨跨距的1/41/3倍，故考虑到柱端存在弯矩及其方向，可以得到基础端部左侧延伸 1(1/4 1/3)(1/41/3)6200(1550 2067)m m l l ==?=，取1 2.0m l =。计算简图如图 2所示： 单元式半隐框幕墙 设计计算书 一、工程概况 工程名称: 建设地点: 山东省青岛市 建筑物标高：20.0m 建筑面积： 主体结构形式：框架结构 建筑物抗震设防烈度：7度 本次设计范围：单元式半隐框幕墙。 建设单位： 建筑设计单位： 二、设计计算依据 1、建筑结构施工图 2、标准规范： GB/T21086-2007 《建筑幕墙》 JGJ102-2003 《玻璃幕墙工程技术规范》 JGJ133-2001 《金属与石材幕墙工程技术规范》JGJ/T139-2001 《玻璃幕墙工程质量检验标准》 JGJ113-2009 《建筑玻璃应用技术规程》 GB50210-2001 《建筑装饰装修工程质量验收规范》GB50300-2001 《建筑工程施工质量验收统一标准》GB50009-2001 《建筑结构荷载规范》 GBJ50016-2002 《建筑设计防火规范》 GB50057-2001 《建筑物防雷击设计规范》 JGJ101-96 《建筑抗震试验方法规程》 GB50011-2001 《建筑抗震设计规范》 GB50017-2003 《钢结构设计规范》 CECS 102：2002 《门式钢架轻型房屋钢结构技术规程》 GB5237.1～6-2004 《铝合金建筑型材》 GB/T15227-2007 《建筑幕墙抗风压、气密、水密性能检测方法》GB/T118250-2000 《建筑幕墙平面内变形性能检测方法》 GB16776-2005 《建筑用硅酮结构密封胶》 JG/T882-2001 《幕墙玻璃接缝用密封胶》 GB/14683-2003 《硅酮建筑密封胶》 JC486- 2001 《中空玻璃用弹性密封剂》 JC/T883-2001 《石材幕墙接缝用密封胶》 JC693-1998 《热反射玻璃》 GB17841-1999 《幕墙用钢化玻璃与半钢化玻璃》 GB 9962-1999 《夹层玻璃》 GB/T 11944-2002 《中空玻璃》 GB/T9963-1998 《钢化玻璃》 GB/T18915.1-2002 《镀膜玻璃第一部分阳光控制镀膜玻璃》GB/T18915.2-2002 《镀膜玻璃第二部分低辐射镀膜玻璃》 JC/T915-2003 《热弯玻璃》 GB/T17748 《铝塑复合板》 YS/T429.2---2000 《铝幕墙板氟碳喷涂铝单板》 GB/T18600---2001 《天然花岗石建筑板材》 GB/T9298-1988 《平开铝合金窗执手》 GB/T9300-1988 《铝合金窗不锈钢滑撑》 GB/T5277 《紧固件螺栓和螺钉》 GB/T818-2000 《十字槽盘头螺钉》 GB3098.1-2000 《紧固件机械性能螺栓、螺钉和螺柱》 GB3098.2-2000 《紧固件机械性能螺母粗牙螺纹》 GB3098.4-2000 《紧固件机械性能螺母细牙螺纹》 GB3098.5-2000 《紧固件机械性能自攻螺钉》 GB3098.6-2000 《紧固件机械性能不锈钢螺栓、螺钉、螺柱》 XX大学工程概预算课程设 计 预 算 书 姓名:XXX 学号:XXXXXXXXX 班级:XXX 学院:XXX学院 指导教师:XXX XXXX年XX月XX日 工程概预算课程设计XXXXXX学院 目录 一、工程概况： (2) 二、设计内容： (2) 1、工程量计算项目 (2) 2、工程量清单 (2) 3、基本数据 (2) 4、计算资料 (3) 三、附表 (8) 1、工程量计算表 (8) 2、工程量清单表 (14) 3、建筑工程费计算 (16) 4、建筑工程费汇表 (17) 5、装饰工程费用计算程序表 (18) 四、编制说明 (18) 五、参考资料 (18) 一、工程概况： 本工程为二层办公楼，砖混结构，各房间轴线尺寸如图所示。基础为有圈梁砖带形基础， 等高放大脚，3：7灰土垫层，人工挖土方。C20现浇钢筋混凝土圈梁、过梁、构造柱、、阳台、 雨罩；C25现浇钢筋混凝土楼梯，楼梯抹水泥砂浆。结构板：C25现浇钢筋混凝土板，楼板与 外墙圈梁相连、内墙满压墙板。门窗均为木质门窗，门窗油底油一遍，调和漆两遍，后塞口 水泥沙浆。墙体为kp1粘土空心砖砌筑，女儿墙高1m；室内墙面为简易抹底灰，面层为耐擦 洗涂料；室外墙面抹底灰，仿石涂料面层。花岗石台阶细石混凝土散水，屋顶为改性沥青油 毡Ⅱ型防水，工程做法参看外墙详图。天棚抹底灰，耐擦洗涂料面层。首层地面面层水泥砂 浆（有素浆），二层楼面为现场搅拌豆石混凝土面层，踢脚为水泥砂浆。 二、设计内容： 1.工程量计算的项目：（详细计算过程及结果见《工程量计算表》） 1）建筑面积 2）土方及基础工程 3）门窗工程（含制作安装、塞口、玻璃、油漆,不计内窗台） 4）混凝土工程 5）墙体工程 6）模板工程（不计阳台、雨罩及L1） 7）屋面工程（不计排水） 8）楼地面工程（含垫层、面层、踢脚线、楼梯装，不计栏杆扶手） 9）天棚工程（不计楼板底灰） 10）墙面装饰（不计阳台、雨罩装修） 2.工程量清单（详见《工程量清单表》） 3.基础数据计算 ①外墙中心线长度： L外=(22.8+8.1)×2=61.80m ②内墙净长线长度：L内=（8.1-0.12×2）×2+（6-0.12×2）×2+（13.5-0.12 ×2）=40.50m ③基底净长： L基底净长=（8.1-0.59×2）×2+（6-0.59-1.12×0.5）×2+ （13.5-1.12）=35.92 南沙珠江湾B地块（J-3及F-7） 铝合金门窗工程 设计计算书 设计： 审核： 深圳市华辉装饰工程有限公司 二〇一三年七月二十五日 目录 第1章门窗设计计算书（C2窗7层及以下） (1) 1 基本参数 (1) 1.1 门窗所在地区 (1) 1.2 地面粗糙度分类等级 (1) 1.3 抗震设防 (1) 2 门窗承受荷载计算 (1) 2.1 计算依据 (1) 2.2 计算杆件时的风荷载标准值 (3) 2.3 计算玻璃时的风荷载标准值 (3) 2.4 垂直于门窗平面的分布水平地震作用标准值 (3) 2.5 作用效应组合 (4) 3 门窗竖中梃计算 (4) 3.1 竖中梃受荷单元分析 (4) 3.2 选用竖中梃型材的截面特性 (7) 3.3 竖中梃的抗弯强度计算 (8) 3.4 竖中梃的挠度计算 (8) 3.5 竖中梃的抗剪计算 (8) 4 玻璃板块的选用与校核 (9) 4.1 玻璃板块荷载计算 (9) 4.2 玻璃的强度计算 (10) 4.3 玻璃最大挠度校核 (10) 第2章门窗设计计算书（C2窗8层及以上） (12) 1 基本参数 (12) 1.1 门窗所在地区 (12) 1.2 地面粗糙度分类等级 (12) 1.3 抗震设防 (12) 2 门窗承受荷载计算 (12) 2.1 计算依据 (12) 2.2 计算杆件时的风荷载标准值 (14) 2.3 计算玻璃时的风荷载标准值 (14) 2.4 垂直于门窗平面的分布水平地震作用标准值 (14) 2.5 作用效应组合 (14) 3 门窗竖中梃计算 (15) 3.1 选用竖中梃材料的截面特性 (15) 3.2 竖中梃计算简图的确定 (17) 3.3 风荷载作用的线荷载集度 (17) 3.4 门窗竖中梃荷载分配 (19) 3.5 竖中梃在左受荷单元力作用下的受力分析 (20) 3.6 竖中梃在右受荷单元力作用下的受力分析 (20) 3.7 竖中梃的抗弯强度计算 (21) 设计计算书． 剑河县县城张雨松、张细明民房后侧（北东侧）局部变形挡土墙整治工程施工图设计计算书 目录 1工程概况…………………………………………… (1) 2设计依据 (1) 3设计原则 (1) 4 设计基础参数取值 (2) 5支护工程设计方案 (2) 6设计计 算…………………………………………………… (3) 6.1开挖放坡稳定性验算 (3) 6.2挡土墙验算 (4) 地质工程勘察公司101贵州地矿凯里 剑河县县城张雨松、张细明民房后侧（北东侧）局部变形挡土墙整治工程施工图设计计算书6.2.1土压力计算 (4) 6.1.2稳定性验算 (5) 6.2.1墙身强度验算 (7) 6.2.4地基承载力验算 (7) 6.3墙脚排水沟设计 (8) 7算过程及结 果…………………………………………………… (9) 7.1开挖放坡稳定性验算(采用理正6.0软件 计 算) (9) 7.2挡土墙计算过程及结果(采用理正6.0软 件计算) ........................................................... 10 地质工程勘察公司101贵州地矿凯里 剑河县县城张雨松、张细明民房后侧（北东侧）局部变形挡土墙整治工程施工图设计计算书 1工程概况 剑河县县城张雨松、张细明民房后侧（北东侧）局部变形段挡土墙建于上个世纪50年代，全长20.0m，墙顶高程666.90m，墙底高程663.05m，该段挡土墙顶后缘为在建8层砖混结构民房（基础为桩基础），墙脚 前缘为已建的6层砖混结构民房。 2012年6月，发现该段挡土墙出现变形，并且变形在持续发展，目 前该段挡墙的变形主要表现为墙体鼓胀。 根据现场调查和勘察，墙后地层主要为第四系老回填土，填土层厚5.0～8.0m，挡墙基础持力层为老回填土，基底以下老回填土层厚度大于1.0m，下覆基岩为寒武系下统牛蹄塘组（∈n）碳质页岩。l2 设计依据 (1) 现场踏勘、勘察、调查、收集资料； (2) 现场实测工程区1：500地形图； (3)《工程测量规范》（GB50026-93）； XXX玻璃幕墙设计计算书 基本参数: XXX地区基本风压0.350kN/m2 抗震设防烈度6度设计基本地震加速度0.05g Ⅰ.设计依据: 《建筑结构可靠度设计统一标准》 GB 50068-2001 《建筑结构荷载规范》 GB 50009-2001 《建筑抗震设计规范》 GB 50011-2001 《混凝土结构设计规范》 GB 50010-2002 《钢结构设计规范》 GB 50017-2003 《混凝土结构后锚固技术规程》JGJ 145-2004 《玻璃幕墙工程技术规范》 JGJ 102-2003 《金属与石材幕墙工程技术规范》 JGJ 133-2001 《建筑幕墙》 JG 3035-1996 《玻璃幕墙工程质量检验标准》 JGJ/T 139-2001 《铝合金建筑型材基材》 GB/T 5237.1-2004 《铝合金建筑型材阳极氧化、着色型材》 GB 5237.2-2004 《紧固件机械性能螺栓、螺钉和螺柱》 GB 3098.1-2000 《紧固件机械性能螺母粗牙螺纹》 GB 3098.2-2000 《紧固件机械性能自攻螺钉》 GB 3098.5-2000 《紧固件机械性能不锈钢螺栓、螺钉和螺柱》 GB 3098.6-2000 《紧固件机械性能不锈钢螺母》 GB 3098.15-2000 《浮法玻璃》 GB 11614-1999 《钢化玻璃》 GB/T 9963-1998 《幕墙用钢化玻璃与半钢化玻璃》 GB 17841-1999 《建筑结构静力计算手册 (第二版) 》 《BKCADPM集成系统(BKCADPM2006版)》 Ⅱ.基本计算公式: (1).场地类别划分: 地面粗糙度可分为A、B、C、D四类： --A类指近海海面和海岛、海岸、湖岸及沙漠地区； --B类指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区； --C类指有密集建筑群的城市市区； --D类指有密集建筑群且房屋较高的城市市区。 本工程为：延安，按C类地区计算风荷载。 (2).风荷载计算: 幕墙属于薄壁外围护构件，根据《建筑结构荷载规范》GB50009-2001规定采用 风荷载计算公式: W k=βgz×μs×μz×W0（7.1.1-2） 其中: W k---垂直作用在幕墙表面上的风荷载标准值(kN/m2)； βgz---高度Z处的阵风系数,按《建筑结构荷载规范》GB50009-2001第7.5.1条取定。土木工程结构设计计算书设计说明
