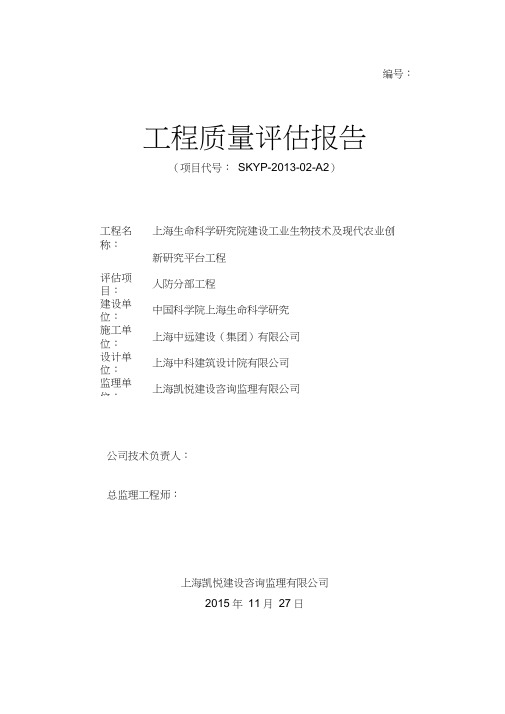

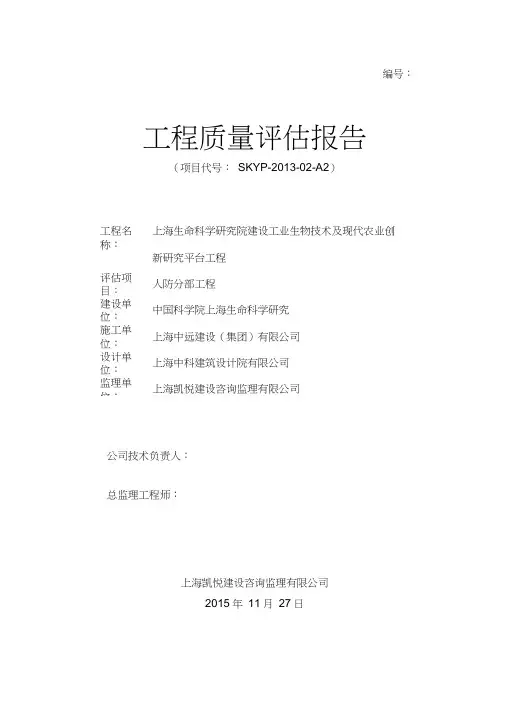

编号：
工程质量评估报告
（项目代号：SKYP-2013-02-A2）
工程名称：上海生命科学研究院建设工业生物技术及现代农业创新研究平台工程
评估项目：人防分部工程
建设单位：中国科学院上海生命科学研究
施工单位：上海中远建设（集团）有限公司
设计单位：上海中科建筑设计院有限公司
监理单位：上海凯悦建设咨询监理有限公司
公司技术负责人：
总监理工程师：
上海凯悦建设咨询监理有限公司
2015年11月27日
工程质量评估报告
一、工程概况
工程名称：上海生命科学院工业生物技术及现代农业创新研究平台项目
建设单位：中国科学院上海生命科学研究院
设计单位：上海中科建筑设计院有限公司
施工单位：上海中远建设（集团）有限公司
监理单位：上海凯悦建设咨询监理有限公司
合同工期：2012年12月26日至2014年6月25日）
工程造价：万元
本工程位于上海市徐汇区枫林路300号工业生物技术及现代农业创新研究平台的地下一层内，为甲类附建式人防工程。
本工程人防总建筑面积1670平方米，人防总使用面积1458平方米，人防总掩蔽面积为1030平方米，战时可掩蔽人员1030人，平时使用功能为汽车停车库，战时为1个二等人员掩蔽部，抗力级别为常6级核6级。
人防战时主要出入口为楼梯，防护单元一战时主要出入口在地面建筑倒塌范围以外，故不考虑倒塌影响。
本工程防火分类为Ⅲ类，耐火等级为一级。
本工程中二等人员掩蔽所的防化等级均为丙级。
二、工程施工情况简述
监理项目部依据监理合同，对施工单位的施工质量和安全管理体系进行审核，各施工单位均能按照国家有关规范规定和设计图纸编制可行的施工组织设计方案，在监理的督促帮助下，能及时进行各种必要的报审，对进场的施工原材料，监理首先把好质量关，建立材料台帐，按国家有关规定进行见证取样，复试合格后方可用于本工程。在施工过程中，严格按照监理审核确认的施工组织设计、设计图纸和国家颁布的强制性规范。监理严格按操作程序，对施工全过程进行巡视检查，对人防有特殊要求的关键部位如①临空墙的预埋风管应除锈，都要涂上防锈漆两度,并随土建施工时一起浇捣在墙内。②防爆超压排气活门法兰连接填料采用5mm整张橡胶垫圈密封（不得有拼缝），连接处不得有漏缝现象。③过滤吸收器安装要牢固可靠，方向位置正确，连接严密，
不漏气。④矩形风管所用的螺栓、螺母、垫圈和铆钉均应采用与管材性能相匹配、不会产生电化学腐蚀的材料，或采取镀锌或其他防腐措施，并不得采用抽芯铝铆钉。在风管的末段、弯头、三通、四通等改变风向的地方要设固定支架。⑤检查预埋套管的材质、规格、标高、轴线位置必须按设计要求、图集施工。固定法兰与套管之间必须两面满焊，紧贴墙面的固定法兰与套管之间焊缝必须平整，放置时套管与墙面必须垂直，固定法兰必须垂直紧贴模板，预埋时与混凝土结合部位不能油漆，其余的露出部位要涂刷防腐漆。⑥临空墙的套管在填料完成后要焊抗力挡板，抗力挡板的外圆要和套管的固定法兰满焊，抗力挡板的内圆不得与穿墙管段焊接。⑦洗消给水管穿越密闭墙必须采用Ф70的穿墙套管，在人防内部设置的阀门前段严禁采用活节连接。自动消防喷淋管道固定吊、支架设置应合理、牢固，不应有晃动。成排的喷淋管道、喷头及吊、支架应在一直线，Ф50以上的管道不能直接用U型卡受力，要受力在角钢上，宜设置龙门支架固定。⑧法兰连接的管道，紧固螺栓的方向应一致，螺杆露出螺母部分宜为螺杆直径的1/2，长短要一致。⑨金属桥架及其支架和引入和引出的金属电缆导管必须接地。非镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于有两个防松螺帽或防松垫圈的连接固定螺栓，紧固件的螺母应在线槽外侧，进行重点巡视旁站监理。施工中存在的质量问题，经监理指出后，施工单位能采取措施整改到位，并经监理复验后再进行下道工序施工，无渗漏、无质量隐患，工程资料和施工记录基本齐全，施工质量、观感质量尚可，本单位工程现已完成并具备相应的验收条件。
三、工程质量评估依据
1.《建筑工程质量验收统一标准》 GB50300-2013
2.《混凝土结构工程施工质量验收规范》GB50204-2015
3.《人民防空工程施工及验收规范》 GB50134-2004
4.《钢筋焊接及验收规程》 JGJ18-2012
5.《建筑装饰装修工程质量验收规范》 GB50210-2001
6.《建筑地面工程施工质量验收规范》 GB50209-2010
7.《建筑给排水及采暖工程施工质量验收规范》GB50242-2002
8.《通风与空调工程施工质量验收规范》 GB50243-2002
9.《建筑电气工程施工质量验收规范》 GB50303-2002
10.本工程设计图纸及说明（包括设计变更通知、核定单等）
四、工程质量验收的划分
根据人民防空工程质量检验评定标准RFJ01-2002，本工程的分部、分项工程划分如下：
五、施工单位检查评定结果
施工单位对分部工程评定结构见表一
六、建筑工程质量验收组织情况
单位工程完工，收到施工单位提交的工程验收报告后，由建设单位工程项目负责人、设计、勘察单位工程项目负责人，监理单位总监理工程师和施工单位项目负责人、技术、质量负责人等组成验收小组，对本工程进行验收。
表一
七、工程质量验收情况
(一)结构分部工程
结构工程监理已评定为合格(内容详见该分部的评估报告)
(二)防水分部工程
1、高分子防水片材分项
保证项目：高分子防水片材具有材料质保书及及相关资料，现场取样复试合格，质量符合设计及施工规范要求。
基本项目：砼表面洁净，防水涂料工艺操作符合要求，完工后验收合格。
2、止水带防水分项
保证项目：橡胶止水带具有产品合格证、质保书，产品的规范、质量符合设计要求，无折裂。
基本项目：止水带的位置准确，放置平整、牢定牢固。检查2项，合格2项。
防水分部监理评定为合格
(三)孔口防护分部工程
1、防护门、防护密闭门安装分项
保证项目：门扇上下铰页受力均匀，门扇与门框贴合严密，门扇关闭后密闭胶条压缩量均匀，严密不漏气。门扇能开到终止位置，不影响出入。
基本项目：门扇启闭灵活，闭锁活动灵敏，门扇外表面标有闭锁开关方向。门的零部件齐全，无锈蚀，无损坏。检查 2 项，合格2项。
允许偏差项目：实测合格率：90%
2、防爆波活门安装分项
保证项目：防爆波活门的规格、型号、性能符合设计要求和施工规范规定，安装牢固，开启方向位置、标高必须符合设计要求。
基本项目：阀门在设计超压下能自动启闭，关闭后阀盘与密封圈贴合严密，阀门的动作灵活。检查2项，合格2项。
允许偏差项目：实测合格率82%
3、进出工程管线的防护密闭分项
保证项目：给水管、排水管的予埋管段的防水翼环和在其内墙侧设置的抗爆闸阀的制作安装，符合设计要求和施工规范的规定。电缆进出工程的予埋
管和电缆进线安装，符合设计要求和施工规范的规定。
允许偏差项目：实测合格率：92%
孔口防护分部监理评定为合格
(四)建筑装饰分部工程
1、抹灰工程分项
保证项目：材料的品种、质量符合设计要求，各抹灰层与基体之间粘结牢固，无脱层、空鼓，面层无爆灰和裂缝等缺陷。
基本项目：抹灰层表面光滑、洁净，接槎平整，孔洞、槽、盒和管道后面的抹灰表面尺寸正确，边缘整齐，管道后面平顺。门框与墙体间缝隙填塞密
实。检查3项，其中合格3项，合格率100%。
允许偏差项目：实测合格率：86%
2、整体地面分项
保证项目：混凝土的标号、试块强度和密实度符合设计要求和施工规范规定，面层与基层结合牢固，无空鼓。
基本项目：表面密实光洁，无裂缝、脱皮、麻面和起砂等现象。坡度符合设计要求，不倒泛水，无积水。检查 2 项，合格2项。
允许偏差项目：实测合格率：92%
装饰分部监理评定为合格
(五) 给水排水分部工程
1、给水管道安装分项
保证项目：隐蔽管道和给水系统的水压试验结果符合设计要求和施工规范的规定。
基本项目：管道的坡度符合设计要求。碳素钢管道的螺纹无断丝，螺纹露出部分防腐蚀良好。阀门启闭灵活，朝向合理，表面清洁。管道涂漆厚度均
匀，无流淌及污染现象。检查 4 项，其中合格4项，合格率100%。
允许偏差项目：实测合格率：83%
2、给水附属设备安装分项
保证项目：①离水水泵的型号、规格符合设计要求，水泵就位符合设计及施工规范规定。②水泵运转的轴承温开，经检查符合施工规范规定。③水箱
的水压试验，经检查符合规范规定。
基本项目：水箱尺寸、位置符合实际要求，平整牢固。检查2项，其中合格2项，合格率100%
允许偏差项目：实测合格率89%
3、排水管道安装分项
保证项目：管道的坡度符合设计要求和施工规范的规定，排水系统的通水试验符合设计要求和施工规范的规定。
基本项目：无缝钢管排水管道部分防腐蚀良好。检查1项，合格1项，合格率100%允许偏差项目：实测合格率：91%
4、立式污水泵安装分项
保证项目：立式污水泵的型号、规格符合设计要求，吸水底阀位于集水坑中间。
基本项目：污水泵安装位置正确，固定牢固，管道连接严密，运转无噪声。检查1项，合格1项。
允许偏差项目：实测合格率：86%
给水排水分部监理评定为合格
(六)人防通风分部工程
1、金属风管制作分项
保证项目：风管的规格、尺寸符合设计要求，风管咬缝紧密，宽度均匀，无咬口胀裂。直管纵向咬缝错开。
基本项目：风管外观折角平直，圆弧均匀，两端面平行，无明显翘角。风管与法蓝连接牢固，翻边基本平整，宽度不小于6mm，紧贴法蓝。发蓝的孔
距符合设计要求和施工规范规定。检查2项，合格2项。
允许偏差项目：实测合格率86%
2、通风部件制作分项
保证项目：各类部件的规格、尺寸符合设计要求，各类风阀的组合尺寸准确，叶片与外壳无碰撞。
基本项目：部件组装连接严密、牢固，活动件灵活可靠、松紧适度。风口格、孔、片、扩散圈间距一致，边框和叶片平直整齐。检查2项，合格2项。
允许偏差项目：实测合格率85%
3、风管及部件安装分项
保证项目：风管安装牢固，位置、标高和走向符合设计要求，部件方向正确，操作方便。支架的形式、规格、位置、间距及固定符合设计要求和施工
规范规定。风管的支管单独设支架，法蓝两侧垫以镀锌垫圈。
基本项目：风管的法蓝连接对接平行、严密，螺栓紧固。风口安装位置正确，外
露部分平整。检查4项，合格2项，优良2项，优良率50%允许偏差项目：实测合格率90%
4、过滤器、除尘器、过滤吸收器安装分项
保证项目：高效过滤器、纸除尘器、过滤吸收器的安装方向正确。
基本项目：空气过滤器的安装固定牢固，过滤器与框架、框架与维护结构之间无明显缝隙。过滤吸收器固定牢固，位置准确，连接严密，不漏气。检
查2项，合格2项
允许偏差项目：实测合格率87%
5、密闭阀门安装分项
保证项目：密闭阀门的型号、规格符合设计要求。阀门标志压力的箭头方向与冲击波方向一致。
基本项目：阀门安装位置正确，固定牢靠、启闭灵活，螺栓方向一致，表面洁净，垫片与法蓝平齐，连接严密。阀门支架安装构造正确，位置排列整齐。
检查3项，合格3项。
允许偏差项目：实测合格率83%
6、消声设备安装分项
保证项目：消声器的型号、尺寸符合设计要求，消声器框架牢固，减振器的型号、规格符合设计要求。
基本项目：消声材料的片状材料粘贴牢固、基本平整，散状材料充填基本均匀、无明显下沉。复面材料顺气流方向拼接，无损坏。检查4项，合格1
项，优良率75%
允许偏差项目：实测合格率92%
7、通风机安装分项
保证项目：通风机与配用电机的型号、规格、叶轮转向符合设计要求。
基本项目：风机与减振台座接触紧密，螺栓拧紧，并有防松装置。检查1项，合格1项。
允许偏差项目：实测合格率92%
8、防腐与油漆分项
保证项目：喷、涂底漆前，表面的灰尘、铁锈、焊渣、油污清除干净。涂料的品种及涂层遍数、标记符合设计要求和施工规范的规定。
基本项目：漆膜附着牢固、光滑均匀、无漏涂、剥落、气泡、透锈等缺陷。油漆后各活动部件保持灵活，阀门有启闭标记。检查3项，合格3项。
人防通风分部监理评定为合格。
(七) 建筑电气安装分部工程
1、电缆电线分项
保证项目：电缆材料、规格质量符合设计要求，耐压、泄漏电流、绝缘电阻符合施工规范规定，电缆终端头和电缆接头的制作安装符合施工规定，标
志准确清晰。
基本项目：电缆支架安装位置准确，连接可靠，固定牢固，间距均匀，横平竖直，油漆色泽均匀。电缆敷设座标和标高正确，走向整齐清楚，电缆的标
志桩、标志牌清晰齐全。检查 4项，合格 4项。
允许偏差项目：实测合格率：92%
2、配管及管内穿线分项
保证项目：导线的品种、规格、质量符合设计要求和国家标准，线间、线对地绝缘电阻大于Ω。
基本项目：管子连接紧密，弯曲处无明显折皱，箱合设置正确，固定可靠。导线连接牢固，包扎严密，绝缘良好，不伤芯线。检查 4 项，合格3项，
优良1项，优良率25%
允许偏差项目：实测合格率：82%
3、槽板（桥架）配线分项
保证项目：导线间和导线对地间的绝缘电阻值检查11个回路，均大于Ω。
基本项目：①桥架固定牢靠，横平竖直，无扭曲，完工后检查合格。②线路穿过梁、墙、板均有保护管，保护软管与桥架结合严密。③导线连接牢固、
包扎严密、绝缘良好。检查3项，合格2项，优良1项，优良率33%。
允许偏差项目：实测合格率：90%
4、配电柜及开关柜安装分项
保证项目：配电柜及开关柜符合设计要求，导线连接符合施工规定。
基本项目：柜与基础型钢间连接紧密，固定牢固，接地可靠，标志牌齐全、正确，柜内设备及接线完整齐全，固定牢靠。检查 3 项，合格2项，优良1
项，优良率33%
允许偏差项目：实测合格率：100%
5、低压电器安装分项
保证项目：电器规格、型号与材质符合设计要求，绝缘测量和绝缘电阻值符合施工规范的规定，电器的导电接触面和母线连接的接触面接触紧密。
基本项目：检查 4 项，合格3 项，优良1项，优良率25%
6、电气照明器具及其配电箱安装分项
保证项目：照明器具及配电箱规格、型号符合设计要求，予埋件埋设牢固，器具接地保护措施符合施工规范。
基本项目：器具及其支架牢固端正，位置正确。暗插座、暗开关的盖板紧墙面，四周无缝隙。灯具内外干净明亮。导线与器具连接牢固紧密。检查 4
项，合格 1 项，优良3项，优良率75%
允许偏差项目：实测合格率：92%
7、接地装置安装分项
保证项目：材质符合设计要求，接地装置的接地电阻值符合设计要求，接地可靠，严禁串联连接。
基本项目：电气设备、器具的接地支线敷设连接紧固，接地线截面选用正确、色标正确。检查 2 项，合格2项。
允许偏差项目：实测合格率：100%
建筑电气安装分部监理评定为合格。
(八)防火设备安装分部工程
1、钢质防火卷帘安装分项
保证项目：钢质防火卷帘的耐火等级及其附件质量符合设计要求，预埋铁件的数量、位置符合设计要求，钢质防火卷帘安装牢固。
基本项目：防火卷帘帘板安装升降灵活，关闭严密，无迟滞卡阻，钢框卷帘导轨与墙体间缝隙填嵌饱满、密实，表面平整、光滑。检查2项，合格2
项。
允许偏差项目：实测合格率83%
2、灭火器具安装分项
保证项目：自动喷淋玻璃喷头的位置、间距和方向，符合设计和施工规范的规定。
基本项目：栓口朝外，阀门距地面、箱壁的尺寸符合施工规范的规定。湿式自动
喷淋报警阀位置准确，轴线垂直，并与管路连接紧密，不漏水。喷头
整齐一致，接口光滑整洁，棚面洁净。检查3项，合格3项。
允许偏差项目：实测合格率82%
3、防烟排烟部件的制作与安装分项
保证项目：挡烟垂壁采用不燃或难燃材料制作，防火门的转动部件采用耐腐蚀材料制作。
基本项目：挡烟垂壁安装连接紧密，固定牢固；垂壁之间缝距一致；表面洁净。
防火转动阀板启闭灵活，无卡阻现象，阀体与排烟管连接紧密。排烟
口安装位置正确，固定牢固，外露部分整齐。检查3项，合格3项。
允许偏差项目：实测合格率85%
4、火灾探测器、火灾报警控制器安装分项
保证项目：感烟探测器、感温探测器的型号、灵敏度级别符合设计要求。控制系统处于完好的运行状态。
基本项目：火灾探测器安装位置准确，固定牢固；接触面平顺、光滑、美观；火灾报警控制器安装系统配套设备与部件齐全，功能可靠；信号传递灵
敏，显示正确。检查2项，合格1项，优良1项，优良率50%防火设备安装分部监理评定为合格
分部工程质量评估汇总表
评定情况：评定8个分部，全部合格。
八、质保资料核查
基本齐全，见附表
九、单位工程观感质量评定
单位工程观感质量评定得分率%
综上所述，本单位工程施工质量符合设计要求和施工规范规定，质量等级监理评定为“合格”。
上海凯悦建设咨询监理有限公司
项目监理机构
年月日
附表一质量保证资料核查表（竣工）
附表二
单位工程观感质量评定
