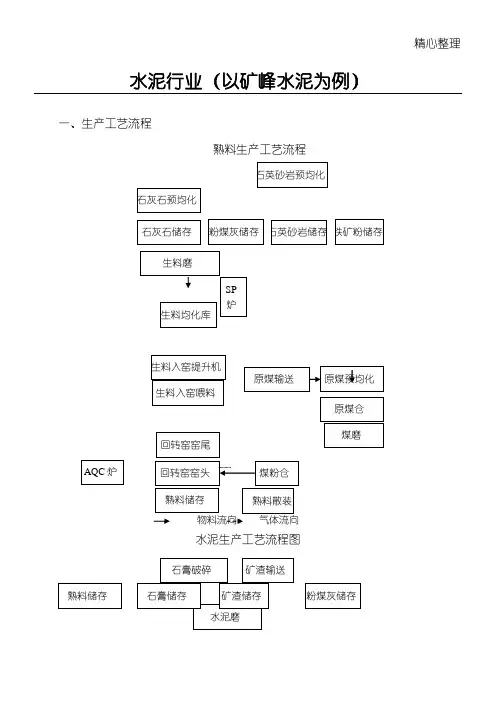

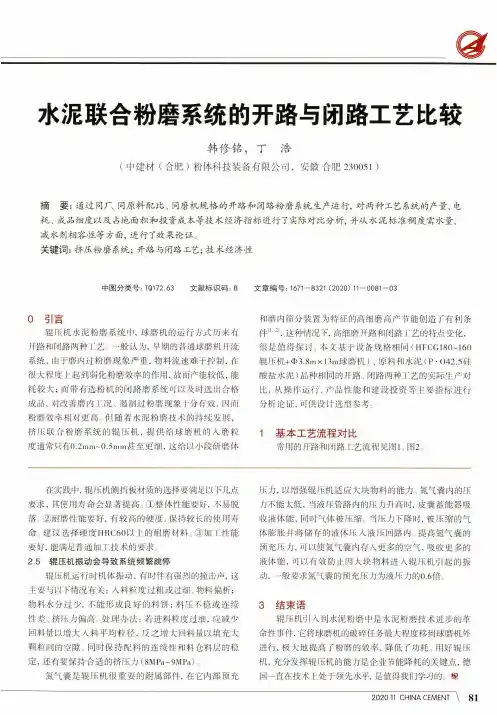

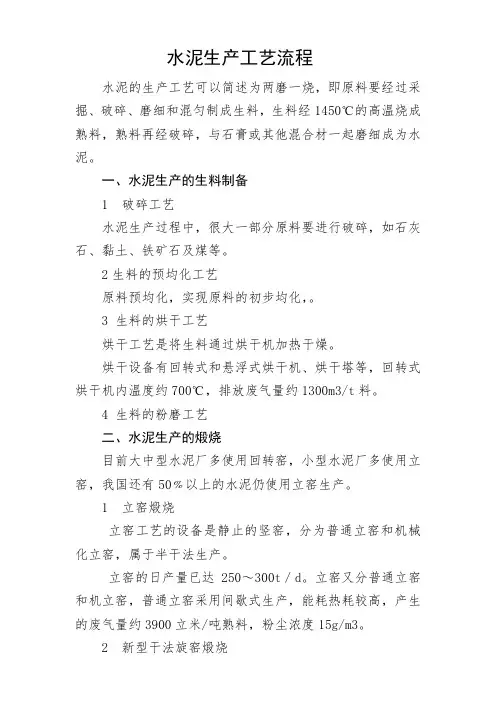

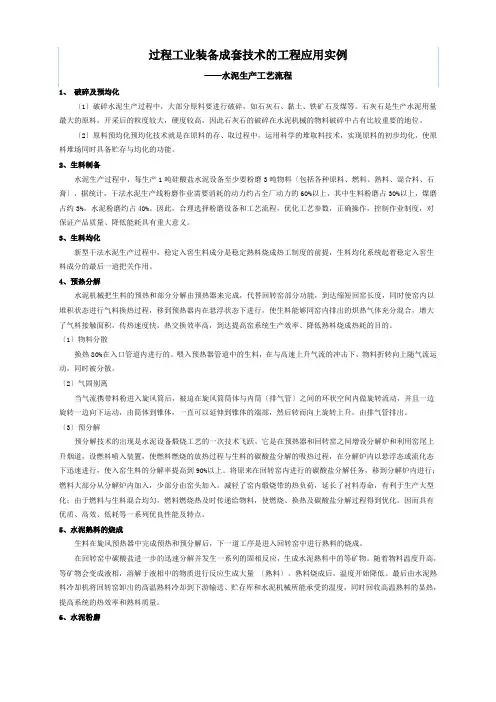

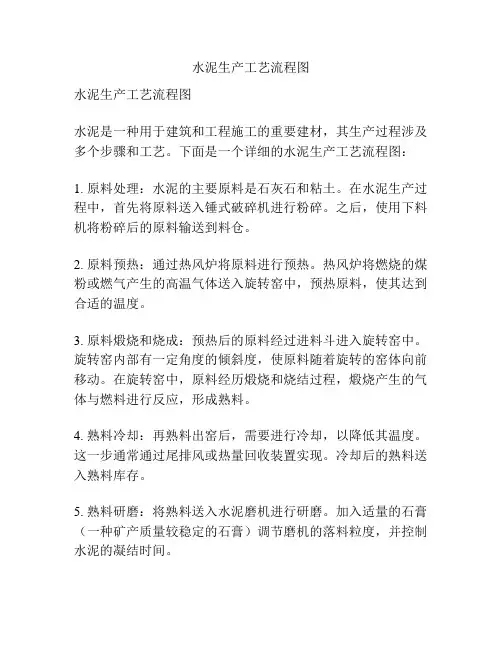

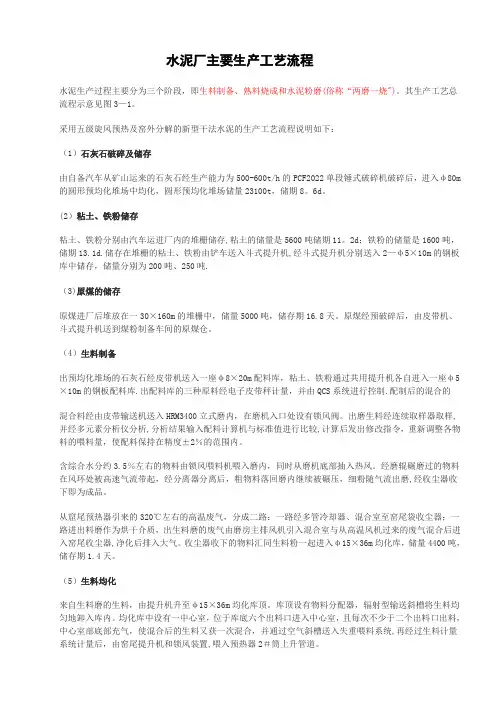

开流粉磨系统工艺流程图：

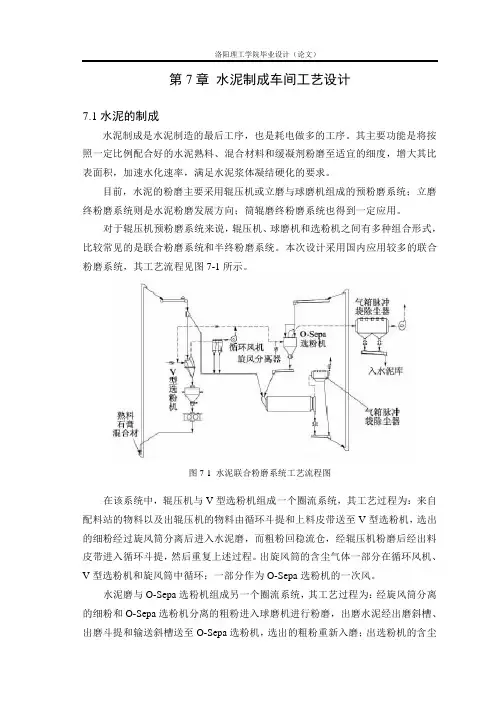

闭路粉磨系统工艺流程图：
制水工艺 MPI-012（01） 分发部门： 质量部（QA、QC），保障部（制水岗位）。 1.目的 建立纯化水、注射用水生产工艺规程，使产品生产工艺标准化，确保生产有依据，质量有保证。 2.范围
纯化水、注射用水生产工艺。 3.职责 保障部部长、质量部部长、QA、QC。 4.定义 纯化水：为饮用水经蒸馏法、离子交换法、反渗透法或其他适宜的方法制得的供药用的水，不含任何添加剂。 注射用水：指去离子水经蒸馏所得的水。 纯蒸汽：指由去离子水经蒸馏产生的蒸汽。 反渗透膜：由高分子材料制成的人工半透膜，在高于溶液渗透压的作用下，依据其他物质不能透过半透膜而将这些物质和水分离开来，能够有效地去除水中的溶解盐类、胶体、微生物、有机物等。 电离子交换（EDI）:是将电渗析膜分离技术与离子交换技术有机地结合起来的一种新的制备超纯水(高纯水)的技术，它利用电渗析过程中的极化现象对填充在淡水室中的离子交换树脂进行电化学再生。 5.内容 5.1.概述 5.1.1.产品名称及质量标准 5.1.2.系统简述 制水岗位共有两套纯化水和注射用水生产设备，分别由山东潍坊精鹰医疗器械有限公司（以下简称精鹰系统）和广州万冠制药设备有限公司（万冠系统）设计制，万冠系统生成的纯化水可进入精鹰系统纯化水储罐。具体组成如下：
5.1.3. 工艺流程图 5.1.3.1. 纯化水制备工艺流程 精鹰系统 万冠系统
5.1.3.2.注射用水制备工艺流程 5.2.纯化水系统 5.2.1.工作原理 5.2.1.1.反渗透(RO)，即施加压力超过溶液的天然渗透压，则溶剂便会流过半透膜，在相 反一侧形成稀溶液，而在加压的一侧形成浓度更高的溶液。如施加的压力等于溶液的天然渗透压，则溶剂的流动不会发生；如施加的压力小于天然渗透压，则溶剂自稀溶液流向浓溶液。 5.2.1.2.电再生离子交换(EDI)即利用两端电极高压使水中带电离子移动，淡水室中充填 离子交换树脂，而树脂的存在可以大大地提高离子的迁移速度。在电压作用下使离子从淡水水流进入到邻近的浓水水流。 5.2.1.3.石英砂过滤器中装有颗粒度均匀的石英砂，可截留原水中的沙石和絮凝物等，降 低水的浊度，进一步提高水的澄明度。
长距离输送管道场站典型输油工艺流程 一、工艺流程的设计原则及要求 （1）工艺流程设计应符合设计任务书及批准的有关文件的要求，并应符合现行国家及行业有关标准、规范及规程的要求。 （2）工艺流程应能实现管道必需的各种输油操作，并且应体现可靠的先进技术，应采用新工艺、新设备、新材料，达到方便操作、节约能源、保障安全的目的。 （3）工艺流程设计力求简洁、适用。尽可能减少阀门及管件的设置，管线连接尽可能短捷。 （4）工艺流程的设计除满足正常输油的功能要求外，还应满足操作、维修、投产、试运的要求。当工程项目有分期建设需要时，还应能够适应工程分期建设的衔接要求。 （5）工艺流程图中，工艺区域编号及设备代号应符合《油气管道监控与数据采集系统通用技术规范》Q/SY 201的规定；所有的机泵、阀门等设备均应有独立的编号，重要阀门应有固定的编号。 二、各类站场的典型工艺流程 （一）输油首站 1．输油首站典型工艺流程说明 （1）对于需要加热输送的输油首站，加热设施应设在给油泵与外输泵之间，加热设施可采用直接加热炉，也可采用间接加热系统，由于加热方式的不同，工艺流程也不相同。为节约能源，加热系统应设冷热油掺合流程。 （2）对于加热输送的管道，根据我国输送油品的性质和管道在投产运行初期低输量的特点，在投产前试运期间，需要通过反输热水建立稳定的管道沿线温度场，为确保管道输油安全，必要时还应设置反输流程。 （3）为方便管道管理，必要时可设置计量流程，流量计应设在给油泵与外输泵之间，加热系统之后。流量计的标定可采用固定方式，也可采用移动方式。 （4）与油罐连接的进出油管线，可采用单管，在油罐区外设罐区阀组，油罐的操作阀门集中设置，这种安装方式，阀门在罐区外操作，阀门的动力电缆和
典型输油工艺流程 一、工艺流程的设计原则及要求 （1）工艺流程设计应符合设计任务书及批准的有关文件的要求，并应符合现行国家及行业有关标准、规范及规程的要求。 （2）工艺流程应能实现管道必需的各种输油操作，并且应体现可靠的先进技术，应采用新工艺、新设备、新材料，达到方便操作、节约能源、保障安全的目的。 （3）工艺流程设计力求简洁、适用。尽可能减少阀门及管件的设置，管线连接尽可能短捷。 （4）工艺流程的设计除满足正常输油的功能要求外，还应满足操作、维修、投产、试运的要求。当工程项目有分期建设需要时，还应能够适应工程分期建设的衔接要求。 （5）工艺流程图中，工艺区域编号及设备代号应符合《油气管道监控与数据采集系统通用技术规范》Q/SY 201的规定；所有的机泵、阀门等设备均应有独立的编号，重要阀门应有固定的编号。 二、各类站场的典型工艺流程 （一）输油首站 1．输油首站典型工艺流程说明 （1）对于需要加热输送的输油首站，加热设施应设在给油泵与外输泵之间，加热设施可采用直接加热炉，也可采用间接加热系统，由于加热方式的不同，工艺流程也不相同。为节约能源，加热系统应设冷热油掺合流程。 （2）对于加热输送的管道，根据我国输送油品的性质和管道在投产运行初期低输量的特点，在投产前试运期间，需要通过反输热水建立稳定的管道沿线温度场，为确保管道输油安全，必要时还应设置反输流程。 （3）为方便管道管理，必要时可设置计量流程，流量计应设在给油泵与外输泵之间，加热系统之后。流量计的标定可采用固定方式，也可采用移动方式。 （4）与油罐连接的进出油管线，可采用单管，在油罐区外设罐区阀组，油罐的操作阀门集中设置，这种安装方式，阀门在罐区外操作，阀门的动力电缆和控制电缆不进罐区，比较安全，但相对罐区管网管材量较大。也可以采用双管，操作阀门设在罐区内。
超纯水设备制水工艺及详细技术方案 超纯水设备适用范围：本系统适用于树胶业清洗和生产用纯水。 工程类别：水处理系统销售、安装、服务。 系统总进水量：5m3/hr 系统产水量：2m3/hr@25℃ 系统回收率：55～70% 产水水质：电导率≤0.2μs/cm@25℃ 运行方式：自动运行(并具备手动操作功能)。 原水水源：自来水 原水设计温度：25℃ 制水工艺：RO反渗透+EDI连续电除盐〔或IX树脂离子交换〕主要配置： 预处理系统：原水箱、原水箱液位控制器、原水进水电磁阀、原水泵、PAM计量泵、多介质过滤器、活性炭过滤器、阻垢剂计量泵、管路、阀门。
RO反渗透系统：高压泵、反渗透膜、反渗透膜壳、膜架、控制系统、进水电磁阀、冲洗电磁阀、调压阀、高压开关、低压开关、精密过滤器。 储存系统：液位控制器、中间水箱。 EDI系统：〔工艺1)给水泵、模块、电源、流量计、压力表、电磁阀、在线电导仪、在线电阻仪、自动控制系统、机架。 IX系统：〔工艺2〕给水泵、再生泵、树脂容器、离子交换树脂、管路、阀门、机架。 工艺简介： 反渗透技术是一种高效率、低能耗能、无污染的先进技术，主要应用于纯水制备与海水淡化。反渗透技术是利用压力差为动力的膜分离过滤技术，通过压力差将H2O与源水中的无机盐、重金属离子、有机物、胶体、细菌、病毒等杂质严格分离。 EDI是一种电渗析技术和离子交换技术相融合的先进技术，系统能够通过电磁场通过阴、阳离子交换膜对阴、阳离子的选择性透过作用与离子交换树脂对离子的交换作用，在直流电场的作用下实现离子的定向迁移，从而完成水的深度除盐，系统能够完成树脂连续不断的自动再生，无需停机使用酸碱再生树脂，从而能连续制取高品质纯水。
污水处理工艺流程图 污水进入厂区先通过截流井（让厂能处理的污水进入厂区进行处理）进入粗格栅（打捞较大的渣滓）到污水泵（提升污水的高度）到细格栅（打捞较小的渣滓）到沉沙池（以重力分离为基础，将污水的比重较大的无机颗粒沉淀并排除）到生化池（采用活性污泥法去除污水里的BOD5、SS和以各种形式的氮或磷）进入终沉池（排除剩余污泥和回流污泥）进入D 型滤池（进一步减少SS，使出水达到国家一级标准）进入紫外线消毒（杀灭水中的大肠杆菌）然后出水生化池、终沉池出的污泥一部分作为生化池的回流污泥，剩下的送入污泥脱水间脱水外运主要有物理处理法，生化处理法和化学处理法，生化处理法经常被使用，主流处理方法主要看被处理水质和受纳水体情况，一般城市生活污水的主流处理方法为生化处理法，如活性污泥法，mbr 等方法。 污水处理 sewage treatment.wastewater treatment 为使污水经过一定方法处理后. 达到设定的某些标准.排入水体.排入某一水体或再次使用等的采取的某些措施或者方法等. 现代污水处理技术.按处理程度划分.可分为一级. 二级和三级处理. 一级处理. 主要去除污水中呈悬浮状态的固体污染物质. 物理处理法大部分只能完成一级处 理的要求.经过一级处理的污水.BOD一般可去除30%左右. 达不到排放标准.一级处理属于二级处理的预处理.二级处理. 主要去除污水中呈胶体和溶解状态的有机污染物质（BOD.COD 物质）. 去除率可达90%以上. 使有机污染物达到排放标准. 三级处理.进一步处理难降解的有机物. 氮和磷等能够导致水体富营养化的可溶性无机物等. 主要方法有生物脱氮除磷法. 混凝沉淀法.砂率法.活性炭吸附法. 离子交换法和电渗分析法等. 整个过程为通过粗格删的原污水经过污水提升泵提升后. 经过格删或者筛率器. 之后进入沉 砂池.经过砂水分离的污水进入初次沉淀池.以上为一级处理（即物理处理）. 初沉池的出水进入生物处理设备. 有活性污泥法和生物膜法.（其中活性污泥法的反应器有曝气池. 氧化沟等. 生物膜法包括生物滤池. 生物转盘. 生物接触氧化法和生物流化床）. 生物处理设备的出水进入二次沉淀池. 二沉池的出水经过消毒排放或者进入三级处理. 一级处理结束到此为二级处理.三级处理包括生物脱氮除磷法.混凝沉淀法.砂滤法.活性炭吸附法.离子交换法和电渗析法. 二沉池的污泥一部分回流至初次沉淀池或者生物处理设备. 一部分进入污泥浓缩池.之后 进入污泥消化池. 经过脱水和干燥设备后. 污泥被最后利用. 各个处理构筑物的能耗分析 1. 污水提升泵房进入污水处理厂的污水经过粗格删进入污水提升泵房. 之后被污水泵提升至沉砂池的前池. 水泵运行要消耗大量的能量. 占污水厂运行总能耗相当大的比例. 这与污水流量和要提升的扬程有关. 2. 沉砂池沉砂池的功能是去除比重较大的无机颗粒. 沉砂池一般设于泵站前. 倒虹管前. 以便减轻无机颗粒对水泵.管道的磨损, 也可设于初沉池前. 以减轻沉淀池负荷及改善污泥处理构筑物的处理条件.常用的沉砂池有平流沉砂池.曝气沉砂池. 多尔沉砂池和钟式沉砂池. 沉砂池中需要能量供应的主要是砂水分离器和吸砂机. 以及曝气沉砂池的曝气系统. 多尔沉砂池和钟式沉砂池的动力系统. 3. 初次沉淀池初次沉淀池是一级污水处理厂的主题处理构筑物. 或作为二级污水处理厂的预处理构筑物设在生物处理构筑物的前面. 处理的对象是SS和部分BOD5.可改善生物处理构筑物的运行条件并降低其BOD5负荷.初沉池包括平流沉淀池. 辐流沉淀池和竖流沉淀池. 初沉池的主要能耗设备是排泥装置.比如链带式刮泥机.刮泥撇渣机. 吸泥泵等. 但由于排泥周期的影响. 初沉池的能耗是比较低的. 4. 生物处理构筑物污水生物处理单元过程耗能量要占污水厂直接能耗相当大的比例. 它和污泥处理的单元过程 耗能量之和占污水厂直接能耗的60%以上. 活性污泥法的曝气系统的曝气要消耗大量的电能
天然气管道一般站场工艺 所谓工艺流程，是为达到某种生产目标，将各种设备、仪器以及相应管线等按不同方案进行布置，这种布置方案就是工艺流程。输气站的工艺流程，就是输气站的设备、管线、仪表等的布置方案，在输气生产现场，往往将完成某一种单一任务的过程称工艺流程，如清管工艺流程、正常输气工艺流程、输气站站内设备检修工艺流程等。表示输气站工艺流程的平面图形，称之为工艺流程图。 对于一条输气干线，一般有首站、增压站、分 输站、清管站、阀室和末站等不同类型的工艺站场。各个场站由于所承担的功能不同其工艺流程也不尽 相同，有些输气站同时具备了以上站场的所有功能，其工艺流程也相对复杂，下面分别介绍各种场站的 工艺流程。 1. 首站工艺流程 图3-1为天然气输送首站的典型工艺流程图，首站的主要任务是接受油气田来气，对天然气中所含 的杂质和水进行分离，对天然气进行计量，发送清 管器及在事故状态下对输气干线中的天然气进行放
空等。另外，如需要增压，一般首站还需要增加增压设备。 首站的工艺流程主要有正常流程、越站流程，工艺区主要有分离区、计量区、增压区、发球区等。 正常流程油田来气、分离器分离、计量、出站。 越站流程油田来气直接经越站阀后出站。
2. 末站工艺流程 图3-2为典型的末站工艺流程图，在长输管道中，末站的任务是进行天然气分离除尘，接收清管装置，按压力、流量要求给用户供气。 因此末站的工艺主要有气质分离、调压、计量和收球等工艺。 3. 分输站工艺流程 图3-3为分输站典型工艺流程图，分输站的任务是进行天然气的分离、调压、计量，收发清管球，在事故状态下对输气干线进行放空，以及给各用户进行供气。
超纯水工艺流程 预处理----反渗透----CEDI膜块----抛光树脂 膜法超纯水制取设备工艺流程：原水—超滤(多介质过滤器、活性炭过滤器)—反渗透—EDI—超纯水 渗透/电去离子（RO/EDI）集成膜技术是近年来迅速发展成熟，并得到大规模工业应用的最新一代超纯水制造技术，在国际上已逐渐成为纯水技术的主流。RO/EDI的集成膜技术在电子企业用水，实验室纯水系统，电厂用水等方面具有独特的优势。 自来水进入原水箱，通过原水泵增压，经砂滤器、炭滤器、阻垢剂加药、保安过滤器，到达反渗透单元，经两级反渗透过滤进入EDI单元，达到电阻率15MΩ.cm（25℃）进入纯水水箱。纯水供水设计为循环方式，经纯水供水泵增压，通过紫外线消毒器、抛光混床、0.22微米过滤器接入纯水供水管，到达使用点。 1.1预处理单元 采用石英砂过滤、活性炭过滤、保安过滤作为两级反渗透的预处理。 1.2膜系统单元 膜系统单元是本系统的核心，负责去除水中大部分的有害物质，保证终端产水达到标准要求。本设计中采用辅以pH值调节的两级反渗透作为初级脱盐工艺，EDI模块作为深度脱盐工艺。 1.2.1反渗透模块 反渗透膜是以压力差为驱动力的液相膜分离方法，可以看作是渗透的一种反向作用。在压力推动下，溶液中的水分子透过膜，而其它分子、离子、细菌、病毒等被截留，从而实现脱盐效果，达到纯化目的。 整个反渗透系统由高压泵、反渗透膜、压力容器以及相应的仪器、仪表、阀门、机架、管道及管件等组成；此外还有独立的化学清洗装置。
1.2.2EDI模块 EDI技术是将膜法和离子交换法结合起来的新工艺，基本原理主要包括离子交换、直流电场下离子的选择性迁移及树脂的电再生。水中的离子首先通过交换作用吸附于树脂颗粒上，再在电场作用下经由树脂颗粒构成的“离子传输通道”迁移到膜表面并透过离子交换膜进入浓室。由于离子的交换、迁移及离子交换树脂的电再生相伴发生，犹如边工作边再生的混床离子交换树脂柱，因此可以连续不断地制取高质量的纯水、高纯水。 EDI系统由增压泵、膜堆、电源以及相应的仪器、仪表、阀门、机架、管道等组成。 1.3供水单元 纯水供水循环采用254nm紫外线杀菌、抛光混床脱盐、0.22微米过滤，达到用户的纯水水质要求。 为保证纯水的品质以及生物学指标，在纯水制备的终端设置精度为0.22μm的微滤膜过滤器，用于截留去除脱盐设备出水中的微粒以及细菌尸体。由于0.22μm的微滤膜膜过滤器为整个脱盐工艺的最后一道处理设备，因此又称终端过滤器。过滤器内装折叠式微孔滤膜，过滤精度0.22μm，过滤器出口设置压力表。过滤器经过一段时间的运行后，滤膜表面截留了大量杂质，使滤膜堵塞，导致工作压力增加，当进出口压力差增大到某一设定值时，更换滤膜。 终端过滤器由罐体、0.22μm滤芯、压力表组成。 1.4主要设备 主要设备：原水箱、原水增压泵、砂滤器，炭滤器罐体、多路阀、阻垢剂计量泵、阻垢剂(氨基三甲叉膦酸ATMP)药罐、保安过滤器、保安过滤滤芯、一级RO高压泵、一级RO膜、二级RO高压泵、二级RO膜、膜壳、PH值调整计量泵、EDI增压泵、EDI模块、超纯水水箱、纯水增压泵、抛光混床罐、抛光树脂、0.22微米过滤器、0.22微米滤芯等。
PX004 2 5 3 13 4 ∽ PX002 1 ∽ 6 12 11 14 7 15 8 10 16 9 17 PX003 计量站工艺流程图 PX001 PX005 25 外 来 18 ∽干 气 22 23 26 212431 2 19 32 29 30 20 注 水33 站 来 水 PX001 、PX002、PX003- 抽油井； PX004- 自喷井； PX005- 注水井 计量间： 1- 单井管线； 2- 单井进分离器阀门； 3-单井进集油管线阀门； 4- 集油管线； 5- 进分离器管线； 6 门； 8-平衡罐； 9-分离器压油阀门； 10-分离器； 11-分离器安全阀； 12-分离器安全阀放空管线； 13-集油管 管线； 16-分离器放空阀门； 17-分离器排污阀门； 配水间： 18-注水站来水管线； 19-注水总阀门； 20-分水器； 21-单井注水上流阀门； 22-单井计量水表； 23 门）； 24-泵压表； 25-单井注水管线； 水套炉间： 26-水套炉进口阀门； 27-水套炉出口阀门； 28-集油管线直通阀门； 29-水套炉； 30-水套炉安全阀 包； 33-供气阀门
计量站工艺流程示意图 P x 1 Px004 去 集 输 站 P x 5 总 来 水 外 来 干 气 Px002
P x 0 0 3
计量站原油生产及注入水流程如下： 单井计量混合液压油阀门水套炉进口阀门加热盘管水阀 单井进分离器阀门分离器进口阀门分离器平衡罐集油管线 1.原油：采油井单井集油管线计量间天然气测气计量仪表水套炉直通阀门 密闭生产 计量间集油管线总阀门 单井进集油管线阀门 (集油支线 )去集输站 2．外来干气分气包水套炉燃烧 3．注水：注水站来水管线注水总阀门分水器 单井注水上流阀门 单井计量水表(流量计 ) 单井注水下流阀门 单井注水管线注水井
德州国泰商砼有限公司 混凝土拌合站生产工艺流程图
