纯化水和注射用水制水工艺规程 目的 1.建立纯化水、注射用水生产工艺规程，使产品生产工艺标准化，确保生产有依据，质量有保证。 范围 2.纯化水、注射用水生产工艺。 职责 3.保障部部长、质量部部长、QA、QC。 定义 4.纯化水：为饮用水经蒸馏法、离子交换法、反渗透法或其他适宜的方法制得的供药用的水，不含任何添加剂。 注射用水：指去离子水经蒸馏所得的水。 纯蒸汽：指由去离子水经蒸馏产生的蒸汽。 反渗透膜：由高分子材料制成的人工半透膜，在高于溶液渗透压的作用下，依据其他物质不能透过半透膜而将这些物质和水分离开来，能够有效地去除水中的溶解盐类、胶体、微生物、有机物等。 电离子交换（EDI）:是将电渗析膜分离技术与离子交换技术有机地结合起来的一种新的制备超纯水(高纯水)的技术，它利用电渗析过程中的极化现象对填充在淡水室中的离子交换树脂进行电化学再生。 标准依201201 系统简述 5.1.2.制水岗位共有两套纯化水和注射用水生产设备，分别由山东潍坊精鹰医疗器械有限公司（以下简称精鹰系统）和广州万冠制药设备有限公司（万冠系统）设计制，万冠系统生成的纯化水可进入精鹰系统纯化水储罐。具体组成
工艺流程图 5.1.3.纯化水制备工艺流程 5.1.3.1. 万冠系统精鹰系统 石英砂过原水原水石英砂过 换热 活性炭过活性炭过保安过保安过 阻垢 中间水反渗透中间水反渗透 清洗系清洗系清洗系清洗系 氯化钠加
EDIEDI 纯化水储纯化水储 冻干车间使用点紫外灭菌器紫外灭菌器大输液车间使用点 纯化水系统 5.2.工作原理 5.2.1.反渗透(RO)，即施加压力超过溶液的天然渗透压，则溶剂便会流过半透膜，在相反 5.2.1.1.一侧形成稀溶液，而在加压的一侧形成浓度更高的溶液。如施加的压力等于溶液的天然渗透压，则溶剂的流动不会发生；如施加的压力小于天然渗透压，则溶剂自稀溶液流向浓溶液。 电再生离子交换(EDI)即利用两端电极高压使水中带电离子移动，淡水室中充填 离子 5.2.1.2.交换树脂，而树脂的存在可以大大地提高离子的迁移速度。在电压作用下使离子从淡水水流进入到邻近的浓水水流。 石英砂过滤器中装有颗粒度均匀的石英砂，可截留原水中的沙石和絮凝物等，降低 5.2.1.3.水的浊度，进一步提高水的澄明度。 活性炭过滤器中装有颗粒型活性炭，可吸附饮用水中的余氯和有机杂质等。 5.2.1.4.保安过滤器孔径为5um，材质为聚丙烯（PP），可截留孔径在5um以上的颗粒。 5.2.1.5.操作前准备 5.2.2.检查有足够的水源及水温应为5～35℃； 5.2.2.1. 检查压缩空气压力应在0.5－0.6MPa； 5.2.2.2.检查各连接件是否紧固，垫圈安 装正确，无跑冒滴漏现象； 5.2.2.3.确定各加药箱有充足的药剂； 5.2.2.4.确定各手动阀门在正确的开关状态。 5.2.2.5.操作流程 5.2.3.确认原水进水要求水温应 为5～35℃，冬季水温低于5℃应启用热交换器； 5.2.3.1.制水前对石英砂过滤 器和活性炭过滤器进行正洗和反洗，各不低于5分钟，冲洗至 5.2.3.2.排水清澈。制水前对反渗透膜进行低压冲洗，不低于1分钟。 5.2.3.3.可自动或手动模式启 动各级联动水泵，反渗透膜和EDI模块开始进水工作。 5.2.3.4.现场检测EDI出 水合格后将纯化水输送至储罐中。 5.2.3.5.现场检测储罐出水、总送水口、总回 水口合格后通知各使用点用水。 5.2.3.6.纯化水输送泵每天24小时开启，循环贮
制水工艺 MPI-012（01） 分发部门： 质量部（QA、QC），保障部（制水岗位）。 1.目的 建立纯化水、注射用水生产工艺规程，使产品生产工艺标准化，确保生产有依据，质量有保证。 2.范围
纯化水、注射用水生产工艺。 3.职责 保障部部长、质量部部长、QA、QC。 4.定义 纯化水：为饮用水经蒸馏法、离子交换法、反渗透法或其他适宜的方法制得的供药用的水，不含任何添加剂。 注射用水：指去离子水经蒸馏所得的水。 纯蒸汽：指由去离子水经蒸馏产生的蒸汽。 反渗透膜：由高分子材料制成的人工半透膜，在高于溶液渗透压的作用下，依据其他物质不能透过半透膜而将这些物质和水分离开来，能够有效地去除水中的溶解盐类、胶体、微生物、有机物等。 电离子交换（EDI）:是将电渗析膜分离技术与离子交换技术有机地结合起来的一种新的制备超纯水(高纯水)的技术，它利用电渗析过程中的极化现象对填充在淡水室中的离子交换树脂进行电化学再生。 5.内容 5.1.概述 5.1.1.产品名称及质量标准 5.1.2.系统简述 制水岗位共有两套纯化水和注射用水生产设备，分别由山东潍坊精鹰医疗器械有限公司（以下简称精鹰系统）和广州万冠制药设备有限公司（万冠系统）设计制，万冠系统生成的纯化水可进入精鹰系统纯化水储罐。具体组成如下：
5.1.3. 工艺流程图 5.1.3.1. 纯化水制备工艺流程 精鹰系统 万冠系统
5.1.3.2.注射用水制备工艺流程 5.2.纯化水系统 5.2.1.工作原理 5.2.1.1.反渗透(RO)，即施加压力超过溶液的天然渗透压，则溶剂便会流过半透膜，在相 反一侧形成稀溶液，而在加压的一侧形成浓度更高的溶液。如施加的压力等于溶液的天然渗透压，则溶剂的流动不会发生；如施加的压力小于天然渗透压，则溶剂自稀溶液流向浓溶液。 5.2.1.2.电再生离子交换(EDI)即利用两端电极高压使水中带电离子移动，淡水室中充填 离子交换树脂，而树脂的存在可以大大地提高离子的迁移速度。在电压作用下使离子从淡水水流进入到邻近的浓水水流。 5.2.1.3.石英砂过滤器中装有颗粒度均匀的石英砂，可截留原水中的沙石和絮凝物等，降 低水的浊度，进一步提高水的澄明度。
1纯净水生产工艺流程图（之1/2） 提供符合GB5750 要求的水源，有动、静态检测 并有记录 目的：提供优良的原水 20T 不锈钢罐，有0.45um 的空气呼吸器，每半年进行一 次清洗消毒，每周进行水微生物和理化检测 目的：积蓄原水，除去原水中泥沙 不锈钢罐，每7天进行一次正洗和反洗 每周进行一次水微生物和理化检测，每半年消毒一次。 目的：除去水中较大的有机物及其它异物 控制要求 不锈钢外壳，两组共14支5um 滤芯 ，每6个月更换一次或滤芯压差大于0.07Mpa 时更换 目的：过滤大颗粒杂质，保护RO 膜，加阻垢剂主要是包裹 水中 的Ga 2+、Mg 2+离子，使之不易堵塞RO 膜孔 36根陶氏膜，树脂外壳，正常情况下二年半清洗一次或当 一、二泵压后压一、二级浓水压差大于1MPa 时，应对RO 膜进行清洗 （参见作业文件） 目的：截留进水中的杂质，离子和有机物及病毒等 根陶氏膜，树脂外壳，每三年进行一次清洗或当一、二泵压 1MPa 时，应对RO 膜进行清洗 目的：将水电导率降为10us/cm 以内，除去水中异物 不锈钢罐，每季度进行一次清洗消毒 目的：贮存过滤后的水，确保生产连续性 4T 不锈钢罐,臭氧浓度0.45~0.65ppm ，每小时记录臭氧在 线值 目的：杀灭水中微生物，防止二次 污染 2T 不锈钢管罐，原则上每6个月进行一次清洗消毒 目的：保持臭氧浓度
接下页 纯净水生产工艺流程图（之2/2） 接上页 控制要求 钛滤芯，30根滤芯直径0.45um ，外壳不锈钢，每6个月清 目的：过滤杂质及微生物残渣 全不锈钢自动灌装机，机时产量900桶 /小时 目的：生产出合格的成品水 目视，双灯检台，分别检测桶内桶底和桶身及漂浮 物 目的：检出成品水内异物 将生产日期打印在收缩膜上 目的：便于消费者饮用时知生产日期
目的 1 验证目的........................................ 错误!未定义书签。 2 适用范围........................................ 错误!未定义书签。
3 编写依据........................................ 错误!未定义书签。 4 简述............................................ 错误!未定义书签。 纯化水系统工艺流程设计.................................... 错误!未定义书签。 纯化水的使用点............................................ 错误!未定义书签。系统流程简图....................................... 错误!未定义书签。 5 验证职责及小组成员.............................. 错误!未定义书签。 6 验证计划........................................ 错误!未定义书签。 7 培训确认........................................ 错误!未定义书签。 8 设计确认........................................ 错误!未定义书签。 目的...................................................... 错误!未定义书签。 检查记录.................................................. 错误!未定义书签。 9 安装确认和运行确认.............................. 错误!未定义书签。 开箱检查和资料附件的确认.................................. 错误!未定义书签。 公用工程安装确认.......................................... 错误!未定义书签。 纯化水系统各设备单元安装确认和运行确认.................... 错误!未定义书签。 10 纯化水系统性能确认............................. 错误!未定义书签。性能确认目的....................................... 错误!未定义书签。 纯化水验证计划............................................ 错误!未定义书签。 取样方法.............................................. 错误!未定义书签。 纯化水合格标准........................................ 错误!未定义书签。 纯化水系统取样时间计划及频率.......................... 错误!未定义书签。 纯化水系统性能确认各阶段水质检验结果统计.................. 错误!未定义书签。 样品异常情况处理.......................................... 错误!未定义书签。 系统运行警戒指标.......................................... 错误!未定义书签。 系统运行指标趋势分析...................................... 错误!未定义书签。 11 验证结果评价及建议............................. 错误!未定义书签。
超纯水工艺流程 预处理----反渗透----CEDI膜块----抛光树脂 膜法超纯水制取设备工艺流程：原水—超滤(多介质过滤器、活性炭过滤器)—反渗透—EDI—超纯水 渗透/电去离子（RO/EDI）集成膜技术是近年来迅速发展成熟，并得到大规模工业应用的最新一代超纯水制造技术，在国际上已逐渐成为纯水技术的主流。RO/EDI的集成膜技术在电子企业用水，实验室纯水系统，电厂用水等方面具有独特的优势。 自来水进入原水箱，通过原水泵增压，经砂滤器、炭滤器、阻垢剂加药、保安过滤器，到达反渗透单元，经两级反渗透过滤进入EDI单元，达到电阻率15MΩ.cm（25℃）进入纯水水箱。纯水供水设计为循环方式，经纯水供水泵增压，通过紫外线消毒器、抛光混床、0.22微米过滤器接入纯水供水管，到达使用点。 1.1预处理单元 采用石英砂过滤、活性炭过滤、保安过滤作为两级反渗透的预处理。 1.2膜系统单元 膜系统单元是本系统的核心，负责去除水中大部分的有害物质，保证终端产水达到标准要求。本设计中采用辅以pH值调节的两级反渗透作为初级脱盐工艺，EDI模块作为深度脱盐工艺。 1.2.1反渗透模块 反渗透膜是以压力差为驱动力的液相膜分离方法，可以看作是渗透的一种反向作用。在压力推动下，溶液中的水分子透过膜，而其它分子、离子、细菌、病毒等被截留，从而实现脱盐效果，达到纯化目的。 整个反渗透系统由高压泵、反渗透膜、压力容器以及相应的仪器、仪表、阀门、机架、管道及管件等组成；此外还有独立的化学清洗装置。
1.2.2EDI模块 EDI技术是将膜法和离子交换法结合起来的新工艺，基本原理主要包括离子交换、直流电场下离子的选择性迁移及树脂的电再生。水中的离子首先通过交换作用吸附于树脂颗粒上，再在电场作用下经由树脂颗粒构成的“离子传输通道”迁移到膜表面并透过离子交换膜进入浓室。由于离子的交换、迁移及离子交换树脂的电再生相伴发生，犹如边工作边再生的混床离子交换树脂柱，因此可以连续不断地制取高质量的纯水、高纯水。 EDI系统由增压泵、膜堆、电源以及相应的仪器、仪表、阀门、机架、管道等组成。 1.3供水单元 纯水供水循环采用254nm紫外线杀菌、抛光混床脱盐、0.22微米过滤，达到用户的纯水水质要求。 为保证纯水的品质以及生物学指标，在纯水制备的终端设置精度为0.22μm的微滤膜过滤器，用于截留去除脱盐设备出水中的微粒以及细菌尸体。由于0.22μm的微滤膜膜过滤器为整个脱盐工艺的最后一道处理设备，因此又称终端过滤器。过滤器内装折叠式微孔滤膜，过滤精度0.22μm，过滤器出口设置压力表。过滤器经过一段时间的运行后，滤膜表面截留了大量杂质，使滤膜堵塞，导致工作压力增加，当进出口压力差增大到某一设定值时，更换滤膜。 终端过滤器由罐体、0.22μm滤芯、压力表组成。 1.4主要设备 主要设备：原水箱、原水增压泵、砂滤器，炭滤器罐体、多路阀、阻垢剂计量泵、阻垢剂(氨基三甲叉膦酸ATMP)药罐、保安过滤器、保安过滤滤芯、一级RO高压泵、一级RO膜、二级RO高压泵、二级RO膜、膜壳、PH值调整计量泵、EDI增压泵、EDI模块、超纯水水箱、纯水增压泵、抛光混床罐、抛光树脂、0.22微米过滤器、0.22微米滤芯等。

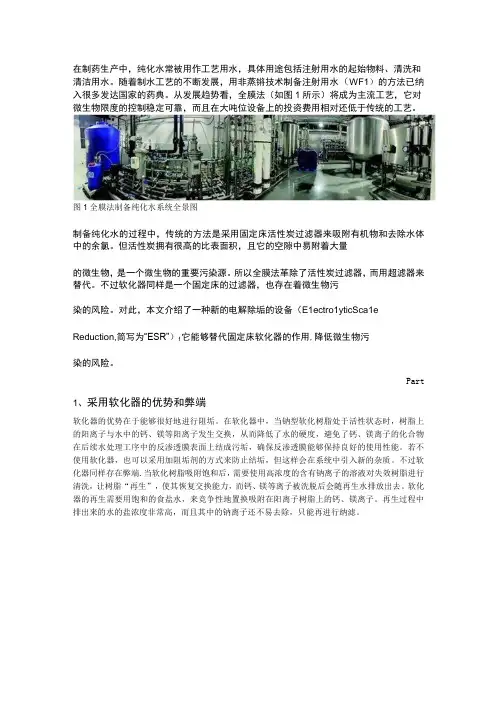

常见的纯化水制备流程解析 纯化水制备从上世纪80年代下半期开始使用反渗透(RO)法 以来，经过二十多年的演变和发展，在制药生产企业和纯化水设备制造企业技术人员的努力下吸取国外先进的制水工艺，从单件、单台设备的制造、组装发展到目前使用的一套完整的纯化水制备流程，其可由五个部分组成：预处理(也称前处理装置)、初级除盐装置、深度除盐装置、后处理装置、纯化水输送分配系统。 1常见的纯化水制备流程 1.1预处理装置 作为原水的城市自来水虽然已经达到饮用水标准，但仍残留少量的悬浮颗粒，有机物和残余氯、钙、镁离子，为了把这些杂质除去需要对原水进行预处理。在这一组功装置里常规的配置，由原水泵、精砂过滤器、活性炭过滤器和软化器组成。 1.1.1 原水泵把原水输送到预处理系统中是预处理装置流 体移动的动力源。 1.1.2 精砂过滤器
过滤介质为颗粒直径不等的石英砂，装填一定厚度依靠过滤方式除去水中的悬浮状态的颗粒物质，当滤材孔径被堵塞后，可用反冲办法进行清洗再生。 1.1.3 活性炭过滤器 其是一组由多孔状的颗粒活性炭为滤材装填而成的过滤器，起吸附作用，能除去原水中的有机物、残氯等。活性炭吸附容量大，比表面积高，可达500～2000m2 /g，可把水中的有机物、游离的余氯、气味、色泽都可以除去。 1.1.4 软化装置 常用的为钠离子软化器，原水中的硬度主要是由Ca++ 、Mg++ 组成。软化器中的阳离子交换剂中的钠离子与水中的Ca++ 、Mg++ 进行交换取代使水质软化。其交换原理如下： 2RNa+ +Ca ++ →R2Ca+2Na+ 2RNa+ +Mg++ →R2Mg +2Na+ 当软化器中阳树脂的Na+ 完全被取代就会失去交换能力，在树脂失效后应对其再生处理，以便恢复交换能力，再生剂可以选用NaCl(氯化钠)，其来源广泛，方便使用，价格便宜，效果良好。再生原理如下： R2Ca+2Nacl→2RNa+CaCl2 R2Mg+2Nacl→2RNa+MgCl2 原水中的Ca++ 、Mg++ 离子容易形成水垢，使反渗透膜元件堵塞，影响水的通量。除了使用交换剂外，还可以用加入试剂把水中的Ca++ 、
污水处理工艺流程图 污水进入厂区先通过截流井（让厂能处理的污水进入厂区进行处理）进入粗格栅（打捞较大的渣滓）到污水泵（提升污水的高度）到细格栅（打捞较小的渣滓）到沉沙池（以重力分离为基础，将污水的比重较大的无机颗粒沉淀并排除）到生化池（采用活性污泥法去除污水里的BOD5、SS和以各种形式的氮或磷）进入终沉池（排除剩余污泥和回流污泥）进入D 型滤池（进一步减少SS，使出水达到国家一级标准）进入紫外线消毒（杀灭水中的大肠杆菌）然后出水生化池、终沉池出的污泥一部分作为生化池的回流污泥，剩下的送入污泥脱水间脱水外运主要有物理处理法，生化处理法和化学处理法，生化处理法经常被使用，主流处理方法主要看被处理水质和受纳水体情况，一般城市生活污水的主流处理方法为生化处理法，如活性污泥法，mbr 等方法。 污水处理 sewage treatment.wastewater treatment 为使污水经过一定方法处理后. 达到设定的某些标准.排入水体.排入某一水体或再次使用等的采取的某些措施或者方法等. 现代污水处理技术.按处理程度划分.可分为一级. 二级和三级处理. 一级处理. 主要去除污水中呈悬浮状态的固体污染物质. 物理处理法大部分只能完成一级处 理的要求.经过一级处理的污水.BOD一般可去除30%左右. 达不到排放标准.一级处理属于二级处理的预处理.二级处理. 主要去除污水中呈胶体和溶解状态的有机污染物质（BOD.COD 物质）. 去除率可达90%以上. 使有机污染物达到排放标准. 三级处理.进一步处理难降解的有机物. 氮和磷等能够导致水体富营养化的可溶性无机物等. 主要方法有生物脱氮除磷法. 混凝沉淀法.砂率法.活性炭吸附法. 离子交换法和电渗分析法等. 整个过程为通过粗格删的原污水经过污水提升泵提升后. 经过格删或者筛率器. 之后进入沉 砂池.经过砂水分离的污水进入初次沉淀池.以上为一级处理（即物理处理）. 初沉池的出水进入生物处理设备. 有活性污泥法和生物膜法.（其中活性污泥法的反应器有曝气池. 氧化沟等. 生物膜法包括生物滤池. 生物转盘. 生物接触氧化法和生物流化床）. 生物处理设备的出水进入二次沉淀池. 二沉池的出水经过消毒排放或者进入三级处理. 一级处理结束到此为二级处理.三级处理包括生物脱氮除磷法.混凝沉淀法.砂滤法.活性炭吸附法.离子交换法和电渗析法. 二沉池的污泥一部分回流至初次沉淀池或者生物处理设备. 一部分进入污泥浓缩池.之后 进入污泥消化池. 经过脱水和干燥设备后. 污泥被最后利用. 各个处理构筑物的能耗分析 1. 污水提升泵房进入污水处理厂的污水经过粗格删进入污水提升泵房. 之后被污水泵提升至沉砂池的前池. 水泵运行要消耗大量的能量. 占污水厂运行总能耗相当大的比例. 这与污水流量和要提升的扬程有关. 2. 沉砂池沉砂池的功能是去除比重较大的无机颗粒. 沉砂池一般设于泵站前. 倒虹管前. 以便减轻无机颗粒对水泵.管道的磨损, 也可设于初沉池前. 以减轻沉淀池负荷及改善污泥处理构筑物的处理条件.常用的沉砂池有平流沉砂池.曝气沉砂池. 多尔沉砂池和钟式沉砂池. 沉砂池中需要能量供应的主要是砂水分离器和吸砂机. 以及曝气沉砂池的曝气系统. 多尔沉砂池和钟式沉砂池的动力系统. 3. 初次沉淀池初次沉淀池是一级污水处理厂的主题处理构筑物. 或作为二级污水处理厂的预处理构筑物设在生物处理构筑物的前面. 处理的对象是SS和部分BOD5.可改善生物处理构筑物的运行条件并降低其BOD5负荷.初沉池包括平流沉淀池. 辐流沉淀池和竖流沉淀池. 初沉池的主要能耗设备是排泥装置.比如链带式刮泥机.刮泥撇渣机. 吸泥泵等. 但由于排泥周期的影响. 初沉池的能耗是比较低的. 4. 生物处理构筑物污水生物处理单元过程耗能量要占污水厂直接能耗相当大的比例. 它和污泥处理的单元过程 耗能量之和占污水厂直接能耗的60%以上. 活性污泥法的曝气系统的曝气要消耗大量的电能
纯水车间桶装水生产工艺流程 1. 水处理：原水—多介质预处理—活性炭—软水器—精密过滤器（三组）—R反渗透（一级、二级）—灌装泵—紫外线杀菌—灌装线。 2. 桶装水灌装线：人工上桶—拔盖机—自动上水—内外桶清洗消毒灌装机—上桶盖—贴批号套膜—热缩机—灯检—卸桶。 3. 水源准备：桶装水是由两个二级水箱的水灌制完成的，为了保证灌装谁的充足供给，必须前一天晚上把连接灌装泵的二级水箱注满水，与此同时，把此水箱底下的连接另一个二级水箱的阀门关上，水箱上的进水阀门也顺之转向另一个二级水箱，这样是为了保证设备的正常供水。开始制桶装水时，必须先查看所有二级水箱阀门是否恢复原样，在保证不影响设备用水的前提下，可以把连接EDI水箱的阀门截上。电主箱打开电工箱后，在保证自身安全的情况下把控制灌装泵和空压机泵的阀门逐一合上后，关上电工箱门并锁上。 4. 桶装水生产线准备：每次生产桶装水时，先把盖进行消毒，要求爱尔施消毒片每次溶解30片后倒入消毒桶（约50L水）内对盖进行30分钟以上浸泡后，放掉污水必须用纯净水对盖进行清洗数遍，方可使用。 5. 两消毒水箱分别注入自来水（每水箱约200L）第一水箱为自来水清洗，第二水箱为消毒清洗，要求用爱尔施50片溶解后方可倒入水箱内。 6. 打开机器总开关检查“紧急停止”钮是否开启（2个），电工箱内电源是否处在打开位置，再用钥匙打开控制电源，一切准备就绪后，
回到机房，再次对机器进行各项检查，确认无误后方可把灌装泵打开，再把二级开关按钮转向手动，最后按住灌装机器
“启动”按钮，3秒钟后机器启动，进行桶装水灌制。操作间以外上桶，卸桶由专人完成。 7. 在生产水的过程中，由于灌装水的用水量较大，机器启动频繁，要求工作人员最少每10分钟队机房巡视一次，如果设备用水与车间灌装用水发生冲突时，首先要保证设备用水。 注：在灌制过程中机器出现任何异常现象必须先停机再进行解决操作。挂盖儿出现脱落时，必须由传送带把桶传出后方可手动上盖操作，如违规操作出现问题。 药剂科—制水车间 2016.06.03 （注：文档可能无法思考全面，请浏览后下载，供参考。可复制、编制，期待 你的好评与关注！）
制药纯化水系统的工艺流程及标准说明 药品生产企业的工艺用水主要是指制剂生产中洗瓶、配料等工序以及原料药生产的精制、洗涤等工序所用的水。水的名称应避免和水的制造过程有关，如去离子水、除盐水、蒸馏水这样的名称，即水的制造过程与其名称脱钩，而是从化学和微生物的角度根据质量指标对水进行分类(如中国药典规定纯化水可以用三种不同方法制得，将来可能还会有更好得方法)。 注射用水一般用纯化水通过蒸馏法(还有反渗透法和超滤法)制得，化学纯度高达 99.999% ，无热原。因纯蒸汽的制备过程与用蒸馏水制备注射用水的过程相同，可使用同一台多效蒸馏水机或单独的纯蒸汽发生器，故将纯蒸汽放在注射用水一起讨论。 二级反渗透是以采用一级反渗透的产水作为原水，进行第二次反渗透的净化，产水导电率≤3μs/cm。在饮用纯净水方面已广泛应用。反渗透技术常应用于预除盐处理，能够使离子交换树脂的负荷减轻90%以上，树脂的再生剂用量也减少90%。因此，不仅节约运行费用，而且还利于环境保护。反渗透独特水处理技术是其他净水方法如蒸馏、电渗析、离子交换等无法达到的 制药纯化水系统工艺流程 原水→原水增压泵→多介质过滤器→活性碳过滤器→软水器→精密过滤器→第一级反渗透→PH调节装置→中间水箱→第二级反渗透→纯化水箱→输送泵→紫外线杀菌器→微孔过滤器→用水点(推荐工艺)。 原水→原水增压泵→多介质过滤器→活性碳过滤器→软水器→精密过滤器→第一级反渗透→中间水箱→中间水泵→离子交换设备→纯化水箱→输送泵→紫外线杀菌器→微孔过滤器→用水点(传统工艺)。
原水→原水增压泵→多介质过滤器→活性碳过滤器→软水器→精密过滤器→第一级反渗透→中间水箱→中间水泵→EDI设备→纯化水箱→输送泵→紫外线杀菌器→微孔过滤器→用水点(最新工艺)。 制药纯化水的标准： 药品生产用水要求参考纯化水标准，参考纯化水检测方法 1、医药业无菌、无热源纯化水制取。 2、物医药用水。 3、医疗血液透析用水。 4、饮用纯净水、饮料用水的制取。
目录 1概述 2目的 3验证范围及依据 4验证组织与职责 5验证周期及验证进度安排6验证项目及方法 6.1纯化水系统安装确认 6.2纯化水系统运行确认6.3纯化水系统性能确认7验证结果与评价 8验证方案的培训 9验证记录
1 概述 我公司的纯化水系统由原水罐、原水泵、石英砂过滤器、活性炭过滤器、树脂软化器、保安过滤器(5μm)、一级反渗透装置、离子交换床、保安精密过滤器(0.22μm)、纯化水罐、臭氧发生器、微孔膜过滤器（0.22μm）、纯化水输送泵、紫外灭菌器等设备组成。原水经原水罐、石英砂过虑器、活性炭过滤器、树脂软化器、一级反渗透装置、离子交换床、保安精密过滤器、进入纯水罐再经过微孔膜过滤器（0.22μm）、紫外灯灭菌后供给车间。现对纯化水系统进行验证。 1.1纯化水系统工艺流程 正反清洗水排放 正反清洗水排放
1.2 系统各部分功能
1.2.1 原水的预处理设备及功能 1.2.1.1 石英沙过滤器内充填精选的石英砂和锰砂，可过滤掉原水中的颗粒杂质和悬浮物及部分重金属离子（例如：铁等），控制进水浊度及淤泥污染。 1.2.1.2 活性炭过滤器内充填活性炭，除污及吸附有机物、余氯；还可去除臭味，降低色度以及残留的浊度等。 1.2.1.3 树脂软化器内充填阳树脂主要除钙镁离子，防止反渗透膜上结垢，尽可能的避免污堵；提高膜组的使用寿命。稳定膜组的工作性能。 1.2.2 纯化水制备装置及功能 1.2.2.1 5μm保安过滤器去除阳树脂等大于5μm以上的细微颗粒，保护反渗透膜不受阻塞； 1.2.2.2 一级反渗透系统对预处理后的水进行一级脱盐处理，降低水的含盐量、脱盐率能达到99%。 1.2.2.3 离子交换床：利用离子交换树脂的原理来去掉溶解於水中的无机离子。 1.2.2.3 0.22μm精密过滤器主要出去水中的阴阳树脂等杂质的细微颗粒。 1.2.2.4 微孔过滤器（0.22μm）防止纯化水残留有细微体积在0.2-1.0μm以上等污染水质。 1.2.2.5 紫外灭菌器杀死循环管道中可能残留的细菌。 1.3 主要设备技术参数：
纯化水系统工艺操作规程 1、总则 确保纯化水系统正确安全操作，为生产提供性能稳定，质量合格的纯化水。制水工序的操作人员和设备管理人员要遵守本操作规程。 2、内容 2.1. 纯化水系统工艺流程图 原水→原水泵→砂碳过滤→软水机→ RO系统 ↓ 纯水箱←精密过滤器←混床系统←中间水箱 2.2. 纯化水制造原理 原水箱中的水经过砂碳过滤处理后除去水中的杂志、余氯、胶体和悬浮物。再经过软 化机组初步将水中的钙、镁等离子除去后进入过滤水箱，再经过保安过滤器和反渗透 系统脱盐处理进入RO水箱，然后经混床去离子处理产生的纯化水进入纯水箱。 2.3. 工艺说明 2.3.1前处理系统设备包括： 原水→原水箱→原水泵→砂碳过滤器→软水机组 a．多介质过滤器： 多介质过滤器是内装两种或以上过滤介质，其主要作用是除去粒度大的杂质，当水 通过颗粒物料滤床后可以除去水中的悬浮物和胶体杂质，这是有效净化水质的主要 处理过程。 b．活性碳过滤器： 活性碳过滤器主要用来吸收原水中的游离氯，以避免在水处理系统中RO膜受到 游离氯的氧化。 c．软水机组： 通过软水机组内的离子交换树脂去除水中的钙、镁离子，降低水的硬度，防止反渗透膜表面由于钙、镁盐结垢，延长反渗透膜的使用寿命。 2.3.2 RO系统 5μm保安过滤器→ RO反渗透→中间水箱 本装置包含保安过滤系统、反渗透高压泵及反渗透脱盐装置。 a．由5μm保安过滤器用以截留水中5μm以上的颗粒，胶体、悬浮物，以保护反渗透 膜，确保RO系统的正常运行。 b．反渗透好比水处理系统的“心脏”，对提高和稳定出水水质起着关键的作用。RO 膜的孔径只有 3 ×10-10m，是离子级的分离设备，分离对象是溶液中的离子和大分子量的 有机物。
1目的 建立纯化水制备工艺规程，确保生产的纯化水符合工艺要求。 2范畴 纯化水制备的工艺操作、水质监控等。 3定义 本品为离子交换法制供药用的水或作为注射用水的原水。 4职责 技术科、质监科、制水岗位操作工及有关人员。 5内容 本厂纯化水为离子交换法制得供药用的水或作为注射用水的原水，不含任何附加剂。 一、纯化水制备的工艺流程图： 二、操作过程流程及工艺条件： ㈠操作过程流程 1．过滤水的制备： 原水→原水贮箱→蜂房滤芯机械过滤器→白球过滤器→活性炭过滤器→过滤水→贮水箱 原水采纳饮用水。打开原水阀并保持原水箱水面于1/3液面，启动原水泵将原水以不大于3000L/h流量输送至蜂房过滤器，经蜂房过滤器侧面入水口流入过滤器的棉纱芯粗滤，经粗滤后的水从蜂房过滤器上方出口排出，输送至白球过滤器上进水口，经白球过滤后，从下方排出，再经管道中的微粒捕捉器过滤后直截了当流入过滤水箱。 2．初纯水的制备： 过滤水→阳离子交换→阴离子交换→初纯水→贮水箱 过滤水通过滤水泵输送至阳离子交换树脂床上进口，经床内732＃苯乙烯强酸
第2页/共4页 性阳离子交换树脂的交换作用后由下方排出，流量操纵在3000L/h以内，并保证床内压力不大于0.15MPa,经阳离子交换树脂床交换后排出的水输送至阴离子交换树脂床上方入口，经床内717＃苯乙烯强碱性阴离子交换树脂的交换作用后由下出口排出，经检测达到初纯水标准后再输送到初纯水箱。 3．纯化水的制备： 道。 开启初纯水泵，并同时打开混合床的上方进水阀，起初纯水从上排水口流出后，关闭上排水阀，并同时打开下排水阀，以确保混合床内有气泡产生，由混合床上方进水经床内阴阳两种混合树脂交换后的水经取样检测合格后，关闭下排水阀，打开输送至纯水箱的阀门，合格后的纯化水输送至纯化水箱，纯化水由循环管道输送至各使用点。纯化水制备后在室温下循环储存，储存时刻不超过12小时。 4 树脂再生 使用一定周期后的树脂，在制备的初纯水或纯化水不合格时，需进行再生。 a 732＃苯乙烯强酸性阳离子交换树脂的再生：用3%盐酸溶液再生。 b 717＃苯乙烯强碱性阴离子交换树脂的再生：用4%氢氧化钠溶液再生。 c 混合树脂床的再生：先进行反冲混合床，使柱内阴、阳离子树脂分层，将上层阴离子交换树脂转移至再生柱，然后分别按阴、阳离子交换树脂再生方法进行再生，再将再生好的阴离子交换树脂移回混合床，混均。 （二）工艺条件： 1．白球过滤的上排水阀出水流量应≤3000L/ h。 2．树脂柱内压力应≤0.15MPa。 3．树脂再生酸浓度：3%HCL溶液，碱浓度4%NaOH溶液。 4．树脂柱反冲流量操纵在3000L/h。 5．阴阳离子分层后进水流量应操纵在1500L/h。 6．白球过滤器与活性炭过滤器再生反冲流量应≤2000L/h。
文件目录 一.目的: (3) 二.范围: (3) 三.职责: (3) 四.工艺流程图: (4) 五.术语及定义: (5) 六.系统说明: (6) 七.系统操作: (7) 八.系统监控: (8) 九.注意事项: (9) 十.附表: (11) 十一.变更记载及原因: (12)
文本编号 一.目的： 建立纯化水系统操作规程，确保纯化水系统正确操作，为生产提供性能稳定、质量合格的纯化水。 二.范围： 本标准适用于广宁制药厂原料药、食品添加剂生产所用15T/H纯化水系统操作规定。 三.职责： 1、纯化水系统操作人员：按本规程要求，负责对纯化水系统进行正确操作、规定监控和纠偏，并及时报告异常情况。 2、纯化水系统维护人员：按本规程要求，负责配合操作人员对系统必要的维护和保养。 3、工段长、车间主任：确保本规程的正确实施，并实行监督管理。 四.工艺流程图： 五.术语和定义： 1、纯化水：本品为蒸馏法、离子交换法、反渗透法或其它适宜的方法制得供药用的水，不含任何附加剂。本纯化水是用二级反渗透法制备。 2、反渗透膜：用特定的高分子材料制成的，具有选择性半透性能的薄膜。它能够在外加压力作用下，使水溶液中水和某些组分选择性透过，从而达到纯化或浓缩、分离的目的。 3、反渗透：在膜的原水一侧施加比溶液渗透压高的外界压力，只允许溶液中水和某些组分选择性透过，其他物质不能透过而被截留在膜表面的过程。 4、电导率：电阻率为某一温度下（一般为25℃）边长为一厘米的立方体水柱的相对两侧
文本编号 面间的电阻值，其单位为欧姆·厘米。电导率为电阻率的倒数，单位为西门子/厘米（us/cm），理论的纯水应无任何杂质离子，不导电，电阻率为18.24欧姆·厘米,电导率为0.054 us/cm。 5、脱盐率：表明设备除盐能力的指数，一般通过电导率测定计算。电导率测定是用电导率仪测定原水电导和渗透水电导率，根据下列公式计算，保留三位数字。 脱盐率％=（原水电导率us/cm-渗透水电导率us/cm）÷原水电导率us/cm×100% 6、渗透水：经设备处理后所得的含盐量较低的水。在一级反渗透中的渗透水称为一级淡水，二级反渗透中的渗透水称为二级淡水或纯化水。 7、浓缩水：经设备处理后的含盐量被浓缩的水。在一级反渗透中的浓缩水称为一级浓水，二级反渗透中的浓缩水称为二级浓水。 8、水回收率：表明设备对进水利用能力的指数。水回收率可用进水流量、渗透水流量、浓缩水流量进行计算。 水回收率％=渗透水流量m3/h÷（渗透水流量m3/h+浓缩水流量m3/h）×100% 9、流量（LMP）:流量单位，为每分钟流过多少L，单位为L/分钟。一二级反渗透的浓水和淡水都安装LMP流量计。 10、产水量：指水温为25℃的进水在规定的运行压力下，单位时间内经反渗透水处理装置处理后所得含盐量较低的水的体积，单位为m3/h。 11、级：在反渗透水处理装置中，反渗透膜组件按淡水的流程串联的阶数，表示对水利用反渗透膜进行重复脱盐的次数。 12、膜通量：指单位面积反渗透膜在单位时间内透过的水量，单位为L/m2.h。 六.系统说明： 1、系统描述： 1.1广宁制药厂纯化水系统为襄樊净远水处理设备有限公司生产的JIIRO-15二级反渗透制水系统，纯水产水量15m3/h。由原水预处理单元、一二级反渗透单元、清洗/消毒单元、纯水输送单元构成。 1.2预处理单元是由原水箱、原水泵、絮凝剂加药装置、多介质过滤器、活性碳过滤器、阻垢剂加药装置、5um保安过滤器组成，是为一级反渗透单元提供符合要求的进水。其功能如下： 1.2.1将符合饮用水标准的原水利用絮凝剂和原水中悬浮杂质、胶体物质、颗粒和大分子有机物絮凝结合后沉降，通过多介质过滤器截留，以除去水中的悬浮杂质和泥沙、胶体等大颗粒不溶性物质。 1.2.2经过多介质过滤的水再通过活性炭过滤器的活性炭吸附作用，以除去水中的有机物、微生物、游离氯、铁、色度等，以防止水中的氧化性物质（游离氯、铁）对反渗透

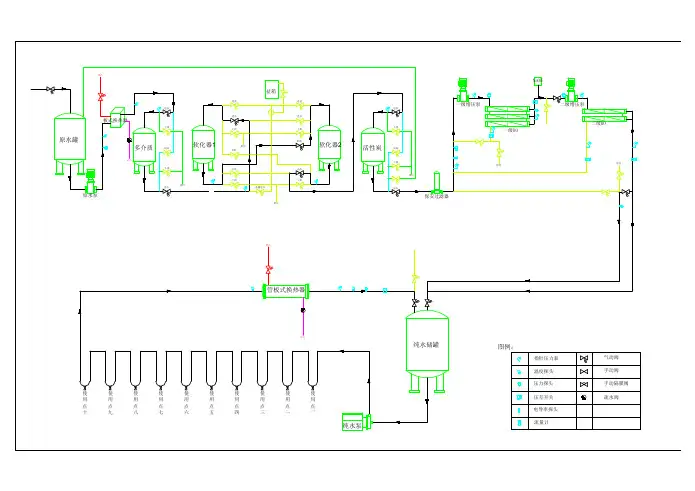

典型纯化水系统工艺流程示意图 制药纯化水制备系统清单（以2t/h纯化水设备为例）
在纯化水管道系统的清洗和消毒时，不得安装紫外灯及除菌滤器过滤介质，不得安装呼吸器。纯化水系统贮罐及不锈钢管道的处理(清洗、消毒)分为纯化水循环预冲洗→碱液循环清洗→纯化水冲洗→消毒。 纯化水管道系统中纯化水循环预冲洗： 启动制水系统，待纯水箱内注入约500L纯化水时，启动水泵加以循环，待纯水箱内纯水降到低位时，关闭纯水泵，排尽纯水箱内积水和管道积水后，关闭纯水箱及纯水管道上所有的用水点阀门。 纯化水管道系统冲洗： 启动制水系统，将二级反渗透淡水同时注入配制碱液的清洗箱内和纯水箱内，并通过清洗泵，将清洗箱内的纯水输送到纯水箱内，使对清洗箱进行清洗。 待纯水箱内的纯水到中位时，启动纯水泵，将纯水输送管道各使用点用水阀同时打开,使其处于半开启状态,关闭纯水泵,打开纯水贮罐排污阀和各使用点阀门进行排空。 排空后，继续制备纯化水按以上相同冲洗方法对贮罐和管道进行循环冲洗、排放，总PH、电导率相一致结束。 冲洗结束后，应对纯水箱及各使用点阀门全部开启进行排空，排空结束后，关闭纯水箱及管道所有使用阀门，准备钝化。 消毒： 3%双氧水配制：开启制水系统，制取纯化水进入清洗箱内，输送完毕后，使纯水贮罐内的双氧水浓度为3%，体积为500L。 消毒：开启纯水泵，使3%双氧水消毒剂在纯水箱及管道内循环30分钟，并通过喷淋球对贮罐内壁循环消毒。 消毒剂排放：3%双氧水循环结束后，打开纯水各使用点阀门，使其处于半开启状态，使消毒液对阀门处进行消毒，直致消毒液排尽。 纯水最终冲洗：启动制水系统制备纯水入纯水贮罐中位时，启动纯水泵，对贮罐和管道循环冲洗30分钟后，打开纯水贮罐排污阀和各使用进行排空。 排空后，继续制备纯水输送到纯水贮罐中位，按以上冲洗方法对贮罐和管道进行循环冲洗、排放，直至二级反渗透淡水、纯水贮罐、总送、总PH、电导率符合标准要求为结束。
纯化水设备主要应用于生物制剂、医药制剂、医用大输液、渗透析等的生产用水。 深圳市水天蓝环保科技有限公司生产的纯化水设备是用于满足各行业需求制取纯化水的设备，多用于生物化学化工、医药、医院等行业，整个系统都由全不锈钢材质组合而成，并且在用水点之前都必须装备紫外线及臭氧杀菌装置。 纯化水设备处理工艺流程： 1、原水→原水增压泵→多介质过滤器→软水器→活性碳过滤器→精密过滤器→一级反渗透→中间水箱→中间水泵→离子交换器→纯化水箱→纯水泵→用水点→紫外线杀菌器→消毒装置 2、原水→原水增压泵→多介质过滤器→软水器→活性碳过滤器→精密过滤器→一级反渗透→PH调节→二级反渗透→纯化水箱→纯水泵→用水点→紫外线杀菌器→消毒装置 3、原水→原水增压泵→多介质过滤器→软水器→活性碳过滤器→精密过滤器→一级反渗透→PH调节→二级反渗透→EDI系统→纯化水箱纯水泵→用水点→紫外线杀菌器→消毒装置 超纯水系统设备的脱盐核心部件为进口反渗透膜组件，超纯水系统设备通常由预处理部分，反渗透主机部分，后处理部分共同组成。 1、预处理由石英砂过滤器、活性碳过滤器、全自动软水器、精密过滤器组成(我司采用全自动控制阀头)，也可选用超滤系统作为预处理，但通常工程造价要高。预处理主要目的是去除原水中含有的泥沙，铁锈、胶体物质、悬浮物、色度、异味、生化有机物。当原水中硬度
较高时，可选择全自动软水器，这样有效的保护了反渗透膜，从而延长了反渗透膜的使用寿命。 2、反渗透主机主要由高压泵、膜壳、进口反渗透膜组件，在线仪表、控制电气等组成。只要膜的数量及泵的型号选型得当，反渗透主机脱盐率及产水量都能达到额定指标，出水电导率可保证在≤10us.CM以下，(原水电导率小于500us/cm,工作温度：1～40℃) 深圳市水天蓝环保科技有限公司纯化水设备核心技术采用EDI、反渗透等最新工艺，比较有针对性地设计出成套高纯水处理工艺，以满足大输液制取、医院的纯化水制取、药厂的用水要求，从而保障了水来源的安全性，做到了按需制水，高效用水、用水安全。纯化水设备产水量高，产水稳定且水质好，水质符合国家规定标准。
*************有限公司 文件编码： 纯化水系统验证 报告 编制： 审核： 批准： 年月日
验证文件审批表文件编码：
目录 1．概述 1）纯化水系统流程图 2）制定依据 2．验证目的 3．职责 1）验证委员会 2）质保部 3）工程部 4）质检中心 5）106车间 4．验证内容 1）纯化水系统安装确认 2）纯化水系统运行确认 3）纯化水系统性能确认 4）纯化水系统清洁与消毒的确认 5）纯化水系统过滤器滤芯更换周期的确认5．再验证周期 6．验证记录
一、概述 本设备由******公司生产制造。该公司是国家定点生产制水设备的企业。我公司购置的纯化水系统由原水罐、原水泵、多介质过滤器、活性炭过滤器、加药系统（阻垢剂）、精密过滤器（滤芯为5微米）、1#高压泵、一级RO主机、中间储罐、加药系统（NaOH）、2#高压泵、二级RO主机、紫外线灭菌器、纯化水储罐和纯化水水泵等组成。该纯化水系统可自动运行也可手动运行。待纯化水罐水位处于高水位触点时系统自动停机，一旦纯化水罐处于低水位时系统又自动制水，反复循环。原水罐水位过低或纯水罐水位过高，系统也会自动报警和停机。 1、主要技术参数
2、制定依据 《药品生产质量管理规范》（1998年修订）、《RO系列二级反渗透水处理机组使用说明书》和《中国药典》2005版 二、验证目的 为保证制备的纯化水符合《中华人民共和国药典》2005年版中纯化水的标准，证明制水系统在已有的或未来的操作情况下，工艺用水的质量与预期设计的相一致，能够稳定地生产出一定数量和质量且达到生产工艺要求的合格纯化水。确认制定的“纯化水系统清洁和消毒规程”正确可靠性。 三、职责 1）验证委员会 a．负责验证方案的审批。 b．负责验证的协调工作，以保证本验证方案规定项目的顺利进行。 c．负责验证数据及结果的审核。 d．负责验证报告的审批。 e．负责发放验证证书。 f．负责再验证周期的确认。 2）质保部 a．负责拟订验证方案。 b．负责组织检测用仪器的校正。 c．负责验证工作的具体组织实施。 d．负责收集验证试验记录并对结果进行分析，起草验证报告，上报验证委员会。3）工程部 a．负责组织对所用仪器、仪表、量具等的校正。 b．负责对设备的验证。 c．负责对设备的维护保养。 4）质检中心 a．负责取样和样品检验。 b．负责出具检测数据和报告。 5）生产车间（106车间） a．负责验证方案的实施。
纯化水检测操作规程 1 目的 为检验人员提供正确的操作依据，保证纯化水的检测程序规范化、标准化。 2 范围 适用于本公司纯化水的检测。 3 职责 生产部负责为各用水部门提供合格的纯化水，质保部负责检验。 4 内容 4.1 性状鉴别 4.1.1 标准：本品为无色的澄明液体，无臭，无味。 4.1.2 检测方法：目测法。 4.2 酸碱度 4.2.1 试剂 a. 甲基红指示液：取甲基红0.1g，加0.05mol/L氢氧化钠溶液7.4ml使溶解，再加水稀释至200ml。变色范围pH4.2—6.3(红→黄)。 b. 0.05 mol/L氢氧化钠溶液：取0.2g分析纯氢氧化钠，用水稀释至100ml。 c. 溴麝香草酚蓝指示液：取溴麝香草酚蓝0.1g，加0.05mol/L氢氧化钠溶液3.2ml 使溶解，再加水稀释至200ml。变色范围pH6.0—7.6(黄→蓝)。 4.2.2 操作 取纯化水10ml，加甲基红指示液2滴，不得显红色；另取纯化水10ml，加溴麝香草酚蓝指示液5滴，不得显蓝色。 4.3 硝酸盐 4.3.1 试剂 a. 10％氯化钾溶液：取氯化钾10g，加水使溶解成100ml，即得。 b. 0.1％二苯胺硫酸溶液：取二苯胺0.1g，加硫酸100ml使溶解，即得。 c. 标准硝酸盐溶液：取硝酸钾0.163g，加水溶解并稀释至100ml，摇匀，精密量取1ml，加水稀释成100ml，摇匀，再精密量取10ml，加水稀释成100ml，摇匀，即得（每1ml相当于1μg NO3）。 4.3.2 操作 取本品5ml置试管中，于冰浴（0℃）中冷却，加10％氯化钾溶液0.4ml与0.1％二苯胺硫酸溶液0.1ml，摇匀，缓缓滴加硫酸5ml，摇匀，将试管于50℃水浴中放置15分钟，溶液产生的蓝色与标准硝酸盐溶液0.3ml，加无硝酸盐的水4.7ml，用同一方法处理后的颜色比较，不得更深(0.000 006%)。 4.4 亚硝酸盐 4.4.1 试剂
