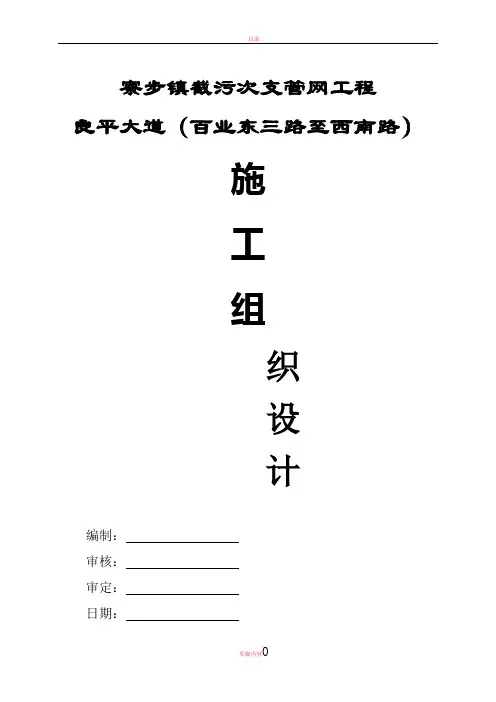

寮步镇截污次支管网工程
良平大道（百业东三路至西南路）
施
工
组
织
设
计
编制：
审核：
审定：
日期：
目录
第一章总体概述 (2)
1．1、工程概况 (2)
1．2、施工组织总体设想 (2)
1．3、施工组织方案针对性 (4)
第二章项目管理人员配备及劳动力、机械设备和材料投入计划 (6)
2．1、项目管理人员配备 (6)
2．2、项目管理人员岗位职责 (6)
2．3、劳动力投入计划 (10)
2．4、材料投入计划 (11)
2．5、设备投入计划 (11)
第三章施工总平面布置及临时工程 (14)
3．1、施工总平面布置 (14)
3．2、临时工程 (14)
第四章开挖施工 (16)
4．1、测量放线 (16)
4．3、大开挖管施工 (19)
第五章检查井施工及闭水实验 (21)
第六章施工进度计划和进度保证措施 (24)
6．1、关键项目的工期限制 (24)
6．2、工期管理组织机构 (24)
6．3、工期保证措施 (26)
第七章质量保证措施 (31)
第八章安全文明保证措施 (39)
第一章总体概述
1．1、工程概况
本工程为寮步镇截污次支管网工程，管道主要位于寮步良平路，其服务范围为：百业东三路至西南路段，包括百业工业区部分、海关及道路两侧的排水户，服务面积约17.23ha。设计收集污水量约：1000m3/d。管道总长约0.6km，工程范围为W1~W16管段，管道起点位于百业东三路与良平大道交界处，管道沿良平路自北往南敷设，终点管道接入西南路规划污水管道。管道规格为DN400~DN500，管内底标高为15.40~8.53m，管道埋深在2.44~3.48m之间。
二、结构形式
1、开挖管工程
管材采用砼管，水泥砂浆法进行连接。
2、排水检查井
排水井为砖砌检查井，盖板预制。
1．2、施工组织总体设想
一、工程质量
本工程我公司将按质量体系标准的要求进行施工管理，提高精品意识，争创精品工程。施工中严格按建设部颁布现行的工程质量检验评定标准和有关设计及施工技术规范、施工图纸进行施工。
总体工程质量目标达到合格标准。
二、施工工期
针对本工程的实际情况，并综合考虑我公司的综合实力和内部协调能力，我公司郑重承诺：合理编制施工进度计划及调度我公司资源，精心施工，确保在60天内完成本工程任务。
三、安全生产
针对本工程实际情况，我公司将以公司质安部为龙头，对安全生产实施动态管理，严格贯彻实施各项安全生产管理制度，安全生产实现工程施工全过程“六无”：即无死亡、无重伤、无倒塌、无中毒、无重大机械交通事故；施工期间职工负伤率控制在0.3‰以下。
四、文明环保施工
我们愿意和业主及有关部门携手合作，共建文明工地，严格按照《晋中市安全文明施工管理标准》执行实施。
1、在施工中，加强现场施工管理。
2、为保证现场的安全文明施工，我公司在施工过程中将尽量降低施工噪音和减低尘埃，及时清除和搬走在施工过程中产生的余泥垃圾，有组织进行施工污水排放，减少对周围环境的影响。
五、工程协调管理
我公司作为施工方，将坚决服从业主的指挥，尊重监理的意见，主动配合设计的深化工作，配备高素质的施工管理班子，投入充足的劳动力，材料及施工机械设备，与业主、监理、设计一起，同心协力，高速、优质、经济地完成本工程的建设任务，再创精品工程。
1．3、施工组织方案针对性
一、施工组织设计编制依据
1、业主发布的排水工程招标文件。
2、由业主提供的排水工程设计图纸。
3、国家、部、省颁布的有关标准、工程设计规范、施工规范及规程。
4、本公司所拥有的技术装备、施工能力及类似工程施工经验。
5、踏勘现场所获取的调查资料。
二、施工组织设计方案的内容
本施工组织设计是根据施工组织设计编制依据，以实现我公司对寮步镇良平大道排水工程在质量、工期、安全、文明施工等方面的承诺为目标。结合我公司的技术力量、机械装备及劳动力资源等综合因素，分析了工程的特点和影响施工的各种因素，针对本工程的施工组织总体设想、施工平面布置的安排、施工进度计划及保证措施、各分部分项工程的施工方案及质量保证措施、安全文明施工及环境保护措施、施工组织管理体系、劳动力、机械、材料投入计划进行统筹策划，对关键工序的施工方法以及关键施工技术、工艺及工程项目实施的重点、难点和解决方案、季节性施工以及新技术、新产品、新工艺、新材料应用等方面制定切实可行的施工措施。
三、施工组织措施
1、针对该工程对施工组织、质量要求的特点，由富有施工经验的项目经理负责。
2、公司各职能部门全力配合，专门组建工程项目部，由长期从事市政工程施工的工程师任项目经理，并配以施工管理、质量安全、文明施工管
理及内业资料等方面的工程技术人员，协助项目经理做好本工程。
3、实行项目经理责任制，组建合理高效的施工管理网络。项目经理向公司领导负责，施工组必须服从项目经理的领导和协调。凡涉及工程计划、工程施工方案变更、工程组织等重大问题，请示公司领导决定，一般工程问题由项目经理全权处理。
4、施工管理网络的运作：项目经理根据施工场地情况决定作业场地的布置及施工顺序，按生产进度要求，向施工负责人安排施工任务。施工负责人主要负责施工安排，协调好工序间关系及工序间的衔接；根据施工情况，合理调整班组结构，保证施工作业的连续和均衡。各工序班长根据施工负责人的安排具体实施，带领本班成员保质、保量、保安全完成任务，并搞好各工序间的关系。质量安全、文明问题及时提请有关方面处理，协助项目经理搞好施工。资料员及时全面的收集相关资料，并整理归档，勿使遗漏丢失。
第二章项目管理人员配备及劳动力、机械
设备和材料投入计划
2．1、项目管理人员配备
项目管理班子人员配备情况表
2．2、项目管理人员岗位职责
一、项目经理
1、主持编制项目总包现任管理方案，确定项目管理的目标与方针。
2、确定项目总包现任管理组织机构的构成并配备人员，制定规章制度，明确有关人员的职责，组织项目经理部开展工作。
3、及时、适当地作出项目管理决策，其主要内容包括人事任免决策、重大技术方案决策、财务工作决策、资源调配决策、工期进度决策及变更决策等。
4、审批各分包商的技术方案与管理方案，并监督协调其实施行为。
5、与业主、监理保持经常接触，解决随时出现的各种问题，替业主、监理排忧解难，确保业主利益。
二、项目总工程师
1、在项目经理领导下，具体主持项目质量管理保证体系的建立，并进行质量职能分配，落实质量责任制。
2、审核施工组织与施工方案，并协调各分部工程之间的技术质量问题。
3、与设计、监理保持经常沟通，保证设计、监理的要求与指令在各分包商中贯彻实施。
4、组织技术骨干力量对本项目的关键技术难题进行科技攻关，进行新工艺、新技术的研究，确保本项目顺利进行。
5、组织有关人员对材料、设备的供货、质量进行监督、验收、认可，对不合格者坚决退货。
6、及时组织技术人员解决工程施工中出现的技术问题，组织安全管理人员整个工程项目的施工安全，保证施工安全与工程质量。
三、项目副经理
1、全面组织管理施工现场的生产活动，合理调配劳动力资源。
2、负责使项目的生产组织、生产管理和生产活动符合施工方案的实施要求。
3、负责项目的安全生产活动，管理项目的安全管理组织体系。
4、协调各分部工程及作业队伍之间的进度矛盾及现场作业面冲突，使现场施工有序合理地进行。
5、具体抓住项目的进度管理，从计划进度、实施进度和进度调整等多方面进行控制，确保项目如期施工。
6、进行施工现场的标准化管理，确保本工地达到文明工地称号。
四、技术负责人
技术负责人为《项目质量计划》编制、控制的主要制定、指导和控制者。具体组织学习《施工验收规范》、《施工操作规程》，编写各种方案、主持质量分析会议等，监督各施工管理人员质量职责的落实，为工程质量管理提供技术保证。
五、质检人员
质检人员为项目施工质量的直接控制者，具有丰富施工经验、工作认真、能吃苦耐劳、责任心强的同志，验收中必须按设计图纸、施工验收规范、验收评定标准进行严格检查，对不合格项和未达到内部质量控制标准的，必须坚决发出整改或返工通知书，并监督整改至满足质量控制要求。
六、专业工长
专业工长为施工的直接生产者，具有现场施工的丰富经验，树立质量第一的观念，加强对职工的质量交底和教育，对本专业的作业内容进行勤检查，及时指出不规范的操作方式和质量达标的作业内容，对质量未达到验收要求的施工内容必须整改，将不合格项消除在作业过程中。
七、施工员
1、有效、动态地对现场施工活动实施全方位、全过程管理。
2、合理安排施工搭接,确保每道工序管理，形成最终优质建筑产品。
3、实施作业过程中的施工指导，确保工序管理点的顺利实施。
4、协调各分项的劳动力管理，合理调配劳动力资源，使工程建设有组织按计划进行。
6、编制项目施工的进度计划，确保进度计划科学管理，并随工程实际情况不断调整计划安排。
八、材料员
1、按质量要求和施工方案，提供合格的机械设备与材料。
2、强化原材料、半成品的质量管理。提高设备的完好率及使用率，杜绝设备带病运行。
3、严格控制无质保文件和不符合技术规范指标的材料投入施工，对不合格材料一律拒之门外。
九、资料员、预算员
1、具体负责工程资料的整理和归档工作，并做好隐蔽的签收工作。
2、具体实施项目的合同管理。
3、编制项目预决算，并进行工程款的收取与支付。
4、做好项目成本管理，合理组织资金周转。
5、做好成本分析计算，为项目经理提供决策依据。
十、安全员、机管员
安全员、机管员负责检查安全设施，具有长期管理安全工作的经历，使机械设备处于良好的运转状态，为工程质量管理提供安全设备保证。
2．3、劳动力投入计划
劳动力投入计划表
2．4、材料投入计划
材料按期保质保量供应，是保证工程质量优，工期按计划如期实现的基本条件。为此，我们按如下部署组织实施。
1、在施工前，各专业技术人员以施工图为依据，分别编制工程所需的物资供应总计划，经审核作为采购备料的依据，该计划应与总进度计划相对应。在施工中，各专业技术人员应分期编制阶段性物资要料计划，提交项目经理审批。
2、根据合同要求，项目部应按照供料范围，并依据现场实际进度，提前半个月上报需采购的设备、材料进场计划。
3、按材料清单，落实督促按期到货。成立接、保、检小组，认真做好接、保、检工作。
4、项目部自供物资。依据备料计划，集中采购，分期供货。于工程使用前一周，搬运至现场。
5、小型零星材料按月进度计划编制备料计划，提前15个日历天备料，按周计划限额领料。库存适量的常规小型材料，以便急用。
6、做好材料等物资的平衡调整。
各专业施工员将根据施工进度计划，按施工段，分层次列出设备材料品种、规格型号、数量以及进场时间的详细计划表，上报监理、业主。
2．5、设备投入计划
施工机械设备需用量计划
第三章施工总平面布置及临时工程3．1、施工总平面布置
见附件
3．2、临时工程
一、临建设施布置原则
本工程临建设施在合理利用现场环境的基础上由施工单位在现场搭设布置，临时搭设标准须符合宿松县建设工程文明施工标准的规定。
二、文明施工围蔽、场地硬化等平面布置及达到的标准、等级
施工现场按市政工程要求的标准围蔽方案进行围蔽管理，施工基地临设用彩钢板围蔽，并沿业主提供的施工用地边线围蔽，实行封闭式管理。
三、生活用、办公用房等临设布置及达到的标准、等级
根据本工程的需要，所有施工设施均应布置在现场。
四、现场临时用水方案
1、现场临时用水
施工用水由施工单位和建设单位共同解决，到指定点接水源。
2、现场临时用水的保证措施
(1) 为了确保现场的施工用水，使施工生产顺利进行，项目施工队应组织专门的管理机构，加强管理。
(2) 对进入施工现场的施工人员进行开源节流教育，阐述节约用水的重要性。
五、现场临时用电方案
1、现场临时用电
本工程施工用电利用附近电网电接入。
2、现场用电施工方案
本工程施工工期短，作业面广，因此，需求的配电箱密度大，负荷不高，为保障施工现场用电安全，拟采用如下临时用电措施：
(1) 本工程临时供用电采用变压器组(内设干式变压器、低压配电柜、电容器柜)。
(2) 施工现场设置配电室以便加强供用电管理。
(3) 施工现场配置1台分配电柜及若干台开关箱以满足用电设备需要。分配电柜设置位置根据需要现场情况定。
(4) 配电室到分配电柜电缆采用架空敷设，进入建筑物内的电缆也采用架空敷设。
(5) 总用电负荷：50KV A左右。
3、安全用电技术措施
(1) 配电系统设置总配电屏、分配电箱及开关箱，实行分级配电。
(2) 同一配电箱内，动力和照明线路应分路设置。
(3) 开关箱与其控制的固定式用电设备的水平距离不应超过3m。
(4) 配电箱、开关箱周围应有足够二人同时工作空间和通道，不得堆放任何妨碍操作、维修的物品。
(5) 配电箱、开关箱应采用镀锌钢板制作，配电箱、开关箱应装设端正、牢固，箱底与地面之垂直距离宜大于0.6m小于1.5m。配电箱、开关应有门锁、有标志。
(6) 配电箱、开关箱的金属箱体、金属电器安装板以及箱内电器的不应带电金属底座、外壳等必须作保护接零，保护零线应通过接线端子板连接。
(7) 配电箱、开关箱内的电器必须可靠完好，不准使用破损、不合格的电器。
(8) 必须实行“一机一闸”制，严禁用同一开关电器直接控制二台及二台以上用电设备。
(9) 漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。
第四章、开挖施工
4．1、测量放线
一、总体测量工作程序
测点交接→测点复测→建立施工导线网→布置水准控制点→测定管道控制线→局部放样。
二、原测量控制网(点)的复测
开工前对建设、设计单位移交的平面控制点和高程控制点，按原测设的网型和等级，并按《工程测量规范》GB50026-93的有关技术要求进行复测。复测拟用仪器：平面控制采用I级全站仪；高程控制采用DS3水准仪。复测和计算成果符合精度要求后，报监理工程师认可，其点位才能使用。
三、控制系统的建立
针对本标工程的特点，建立现场平面及高程控制系统，以便于在施工
全过程中进行测量的控制。
1、平面控制系统
拟采用导线测量的方法建立等级为一级的平面控制系统，即方位角闭合差10为测定系数，测距相对中误差≤1/30000，系统布设时，以业主提供的控制点为导线起始方向，沿本工程外围布设一环形闭合导线，并联测业主提供的控制点。导线点的埋设规格采用GB50026-93《工程测量规范》附录的金属标志图设置。导线点的位置应通视条件良好，间距50～100m，不易受施工道路交通的影响，并保护好定位桩。
2、高程控制系统
建立以导线为基础，等级为三等的高程控制系统[即环线闭合差为+12√Lmm(L为环线的水准路线长度，单位为Km)]，由业主提供的水准点将标高引至各导线点上。
3、放线控制
本标工程的放线控制主要项目包括以下几个方面：
污水管道中线及高程控制。
4、放线方法
（1）平面放线
根据招标设计图纸，设计单位已提供线路控制点的大地坐标，线路控制点的平面放线坐标放线的方法进行测设。测设后需对角度和距离进行复核，采用沿线路中心方向放线复测法，保证对中误差小于2mm。
（2）高程放线
利用导线点上的高程控制系统，用水准仪将标高引至高程控制点。
四、水准测量
为了确保观测数据的准确性和可靠性，观测时应使用双仪高法，并采用两个以上的水准点进行相互校核。
五、仪器的检测和控制网的复核
测量人员应小心爱护测量仪器，严格按规范和仪器说明书进行操作。项目部测量组至少每周进行一次在用仪器的常规检验和校正。公司按有关规定，定期把仪器送到指定的检测中心进行检测。
平面控制网和高程控制网至少每月复核一次。当点位可能遭到破坏、位移或对该点的精度有怀疑时，应立即与相邻点进行联测，确认精度达到要求才可以继续使用。
六、施工测量保证措施
1、安排熟练的测量技术人员和工人组成测量组，专职负责测量工作，配备符合精度要求的测量仪器。
2、测量人员要严格执行《工程测量规范》的技术要求，并需熟知与施工测量有关的设计文件和图纸，准确进行测量放线。
3、严格执行人员责任制，做好复核、复检工作，对设计图纸的数据，及测量计算的数据，经复检无误方用于施工测量。
4、凡规定需由监理工程师复检的测量项目，测量后即时联系监理工程师进行抽检。
5、做好测量仪器的常规检校和定期送检工作，保持仪器设备良好状态。
6、要做好各项测量记录、测量计算单的整理、保管，以备竣工归档。
7、公司建立二级管理制度，项目部测量结果要由公司技术部派出测量组进行复核，内容包括导线网点、高程控制点、污水管道中心线及标高等，如发现差错，及时纠正。
七、测量仪器配备
1、电子经纬仪1台；
2、水准仪2台；
4．2、大开挖管施工
一、土方开挖
1、机械布置
沟槽挖土采用人工配合机械挖土，每个施工区域由一台1.0m3反铲挖土机停在基槽边开挖。
2、施工要点
（1）挖土前，严格检查灰线位置，挖土时严格控制挖土标高，留出垫层底面上200mm土层作为人工扦土，以防超挖及扰动地基土。
（2）挖深小于3m放坡开挖的区段放坡系数采用1：1。
（3）本工程挖除达到土方堆在道路红线外。
（4）沿基槽两侧设排水沟，宽300mm，深300mm，并每隔一定距离设500mm深集水井，用潜水泵进行排水。
二、管道铺设
1、施工工艺程序
管道基础→排管、接头→闭水试验→管道坞膀→验收
2、管道基础
（1）基础施工前必须复核高程样桩的标高，在沟槽底每隔4m左右钉一根样桩，并用样尺检查桩顶标高，以控制挖土面、垫层面和找平面。
（2）基础的底层土应人工挖除，修整清除槽底淤泥和碎土，如有超挖，
