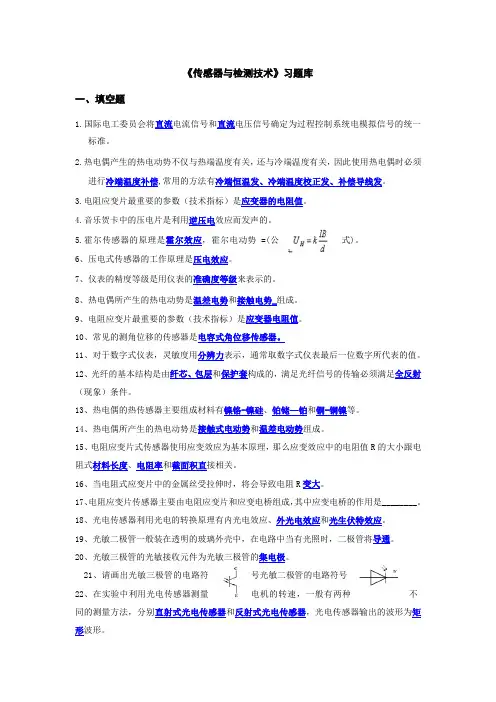

《传感器与检测技术》习题库
一、填空题
1.国际电工委员会将直流电流信号和直流电压信号确定为过程控制系统电模拟信号的统一
标准。
2.热电偶产生的热电动势不仅与热端温度有关，还与冷端温度有关，因此使用热电偶时必须
进行冷端温度补偿,常用的方法有冷端恒温发、冷端温度校正发、补偿导线发。
3.电阻应变片最重要的参数（技术指标）是应变器的电阻值。
4.音乐贺卡中的压电片是利用逆压电效应而发声的。
5.霍尔传感器的原理是霍尔效应，霍尔电动势 =(公式)。
6、压电式传感器的工作原理是压电效应。
7、仪表的精度等级是用仪表的准确度等级来表示的。
8、热电偶所产生的热电动势是温差电势和接触电势_组成。
9、电阻应变片最重要的参数（技术指标）是应变器电阻值。
10、常见的测角位移的传感器是电容式角位移传感器。
11、对于数字式仪表，灵敏度用分辨力表示，通常取数字式仪表最后一位数字所代表的值。
12、光纤的基本结构是由纤芯、包层和保护套构成的，满足光纤信号的传输必须满足全反射（现象）条件。
13、热电偶的热传感器主要组成材料有镍铬-镍硅、铂铑—铂和铜-铜镍等。
14、热电偶所产生的热电动势是接触式电动势和温差电动势组成。
15、电阻应变片式传感器使用应变效应为基本原理，那么应变效应中的电阻值R的大小跟电阻式材料长度、电阻率和截面积直接相关。
16、当电阻式应变片中的金属丝受拉伸时，将会导致电阻R变大。
17、电阻应变片传感器主要由电阻应变片和应变电桥组成，其中应变电桥的作用是________。
18、光电传感器利用光电的转换原理有内光电效应、外光电效应和光生伏特效应。
19、光敏二极管一般装在透明的玻璃外壳中，在电路中当有光照时，二极管将导通。
20、光敏三极管的光敏接收元件为光敏三极管的集电极。
21、请画出光敏三极管的电路符号光敏二极管的电路符号
22、在实验中利用光电传感器测量电机的转速，一般有两种不同的测量方法，分别直射式光电传感器和反射式光电传感器，光电传感器输出的波形为矩形波形。
23、热电偶补偿导线的作用是冷端温度补偿。
二、选择题
1.热电偶输出信号的单位是？……………………………………………………………（ C ）
A mV
B V
C mA
D A
2.下列哪个不是金属式电阻应变片的常见类型？………………………………………（ B ）
A .箔式 B.半导体式 C.丝式 D.薄膜式
3.一直线光栅，每毫米刻线数为100，请问栅距为多少？……………………………（ A ）
A 0.01mm
B 0.1mm
C 1mm
D 0.02mm
4.超声波的频率范围是？…………………………………………………………………（ B ）
A. 20 Hz～20 kHz
B. >20 kHz
C. <20 Hz
D. <５0 Hz
5.下列哪个不是超声波的特点？…………………………………………………………（ A ）
A.直线传播
B.折射和反射
C.频率越高，越接近光的特性
D.传播速度远高于普通声音
6.高斯计属于下列哪种传感器？…………………………………………………………（ B ）
A.光电传感器
B.霍尔传感器
C.压力传感器
D.位移传感器
7.下列光电器件中属于内光电效应的是？………………………………………………（ A ）
A.光敏电阻
B.光电管
C.光电池
D.光电倍增管
8.微型传感器的英文名是？………………………………………………………………（ A ）
A.MEMS
B.MMSE
C.MSES
D.MEMM
9.下面哪个不是传感器的静态特性参数？……………………………………………（ C ）
A.精密度
B.灵敏度
C.幅频特性
D.线性度
10.下面哪个不是关于热电偶使用的几个结论？…………………………………………（）
A.热电偶必须采用两种不同的材料作为电极。
B.热电偶两接点温度必须不同。
C.热电偶回路总热电动势的大小只与材料和接点温度有关。
D.以上都是。
11.绝对零度对应多少摄氏度？…………………………………………………………（ B ）
A 273.15
B -273.15
C 0
D 32
12. 家用非接触式电子温度计中采用的是何种温度传感器？（ D ）
A 热电偶
B 热电阻
C 集成温度传感器
D 红外温度传感器
13、霍尔传原理应用中，以下哪种传感器是利用I和B不变，其余参数变化原理测量。（D ）
A 角位移测量仪 B高斯计 C霍尔转速表 D模拟乘法器
14、在长光栅测量位移的实验中，测量位移的对象是…………………………………（）
A 长光栅 B指示光栅 C 电机转速 D以上都不是
15、将两个同型号的热电偶配用相同的补偿导线，则电路中的电动势为……（ B ）
A E1+E2
B E1-E2
C E1
D E2
三、判断题
1.绝对误差是测量值与真值之间差值的绝对值。…………………………………( Y )
2.已知仪表精度等级，只有被测量值接近满量程时，才能发挥其测量精度。…( Y )
3.传感器使用前必须标定。…………………………………………………………( Y )
4.热电偶补偿导线没有极性。………………………………………………………( X )
5.惠斯通（直流）电桥的目的是将电阻的显著变化转换为电压的变化。………( Y )
6.全桥电桥的输出电压是半桥电桥输出电压的两倍。……………………………( X )
7.光敏二极管工作时是反接的，即阳极连低电位，阴极连高电位。……………( X )
8.常见的电子称中使用的压力传感器是压电晶体。………………………………( Y )
9.光栅传感器是精密测量的器件。…………………………………………………( Y )
10.增量式光电编码器测角位移时，只需一路输出信号A即可判别方向。……( X )
11.光敏三极管没有基极。…………………………………………………………( X )
12.光栅传感器测量时，主光栅和指示光栅会一起运动。………………………（ Y ）
13. 用DS18B20（集成温度传感器）测水温时，可直接丢入水中。……………( X )
14.热敏电阻的特点是非常线性…………………………………………………( Y )
15、在热电偶回路中接入第三种导体，只要第三种导体和原导体的两接点温度相同，则回路中总的热电动势不变。……………………………………………………………（ Y ）
16、用几个相同型号的热电动势依次正负相连，回路总热电动势是其之和。…（ Y）
17、当冷端温度恒定时，热电偶产生的热电动势只与热端的温度有关。………（ Y ）
四、简答题
1.用镍铬-镍硅热电偶测量某低温箱温度，把热电偶直接与电位差计相连接。在某时刻，从
电位差计测得热电势为-1.19mv，此时电位差计所处的环境温度为15℃，试求该时刻温箱的
温度是多少度？
镍铬-镍硅热电偶分度表
测量
端温
度℃
0 1 2 3 4 5 6 7 8 9
热电动势(mv)
-20 -0.77 -0.81 -0.84 -0.88 -0.92 -0.96 -0.99 -1.03 -1.07 -1.10 -10 -0.39 -0.43 -0.47 -0.51 -0.55 -0.59 -0.62 -0.66 -0.70 -0.74 -0 -0.00 -0.04 -0.08 -0.12 -0.16 -0.20 -0.23 -0.27 -0.31 -0.35 +0 0.00 0.04 0.08 0.12 0.16 0.20 0.24 0.28 0.32 0.36 +10 0.40 0.44 0.48 0.52 0.56 0.60 0.64 0.68 0.72 0.76 +20 0.80 0.84 0.88 0.92 0.96 1.00 1.04 1.08 1.12 1.16 2.用镍铬-镍硅热电偶测炉温，当冷端温度为30℃（且为恒定时），测出热端温度为t时
的热电动势为39.17 mV，求炉子的真实温度。
3.现有0.5级的0-300℃和1.0级0-100℃的两个温度计，欲测量80℃的温度，试问选用
哪一个温度计好？为什么？在选用传感器时应考虑哪些因素？
4、某温度计的量程范围为0-800℃，校验时要求该温度计的最大绝对误差为8 ℃，试确定该温度计的精度等级。
答：
5.热电偶的补偿方法有哪些？并分析其优缺点。
冷端恒温法：优点稳定性强，缺点成本高难度大。
冷端温度校正法：优点对现场要求不高，缺点误差较大。
补偿导线法：优点可操控性强，缺点操作复杂。
6.在被测转速的转轴上安装一个齿盘，也可选取机械系统中的
一个齿轮，如图所示，请问你能想到用什么传感器来测量该调
制盘的速度，请阐述你的安装方法及测量原理。
1答：霍尔传感器
7.试列出你所学过的不同工作原理传感器哪些可用于非接触式测量，哪些用于接触式测量，简述每种传感器的测量原理和测量何种物理量？（各≥3种）
非接触式：激光传感器、电感式接近传感器、红外线传感器
接触式：温度传感器、压力传感器、压电传感器
8.某传感器的技术指标表如下，但由于表格受损，有些地方缺失，请帮忙解读该表，请问这是什么类型的传感器？请问标识“1”处表征的是什么特性参数，0.1%FS/年表示什么意思？响应频率:<=500Hz表示什么意思？精度等级:0.1%FS表示什么意思？和0.25%FS的精度等级相比，哪个精度更高？
1
一：填空题（每空1分） 1.依据传感器的工作原理，传感器分敏感元件，转换元件， 测量电路三个部分组成。 2.半导体应变计应用较普遍的有体型、薄膜型、扩散型、外延型等。 3.光电式传感器是将光信号转换为电信号的光敏元件，根据光电效应可以分为 外光电效应，内光电效应，热释电效应三种。 4.光电流与暗电流之差称为光电流。 5.光电管的工作点应选在光电流与阳极电压无关的饱和区域内。 6.金属丝应变传感器设计过程中为了减少横向效应，可采用直线栅式应变计 和箔式应变计结构。 7.反射式光纤位移传感器在位移-输出曲线的前坡区呈线性关系，在后坡区与 距离的平方成反比关系。 8.根据热敏电阻的三种类型，其中临界温度系数型最适合开关型温度传感 器。 9.画出达林顿光电三极管内部接线方式： ＋U C E R L 10.灵敏度是描述传感器的输出量对输入量敏感程度的特性参数。其定义为：传 感器输出量的变化值与相应的被测量的变化值之比，用公式表示k（x）=Δy/Δx 。 11.线性度是指传感器的输出量与输入量之间是否保持理想线性特性的一 种度量。按照所依据的基准之线的不同，线性度分为理论线性度、端基线性度、独立线性度、最小二乘法线性度等。最常用的是最小二乘法线性度。 12.根据敏感元件材料的不同，将应变计分为金属式和半导体式两大 类。 13.利用热效应的光电传感器包含光---热、热---电两个阶段的信息变换过 程。 14.应变传感器设计过程中，通常需要考虑温度补偿，温度补偿的方法电桥补偿
法、计算机补偿法、应变计补偿法、热敏电阻补偿法。 15. 应变式传感器一般是由 电阻应变片 和 测量电路 两部分组成。 16. 传感器的静态特性有 灵敏度 、线性度、灵敏度界限、迟滞差 和稳定性。 17. 在光照射下，电子逸出物体表面向外发射的现象称为 外光电效应 ，入 射光强改变物质导电率的物理现象称为 内光电效应 。 18. 光电管是一个装有光电 阴极 和 阳极 的真空玻璃管。 19. 光电管的频率响应是指一定频率的调制光照射时光电输出的电流随频率变化的关系，与其物理结构、工作状态、负载以及入射光波长等因素有关。多数光电器件灵敏度与调制频率的关系为Sr （f ）=Sr 。/(1+4π2f 2τ2) 20. 内光电效应可分为光电导效应和光生伏特效应。 21. 国家标准GB 7665--87对传感器下的定义是：能够感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成。 22. 传感器按输出量是模拟量还是数字量，可分为模拟量传感器和数字量传感器 23. 传感器静态特性的灵敏度用公式表示为：k (x)=输出量的变化值/输入量的变化 值=△y/△x 24. 应变计的粘贴对粘贴剂的要求主要有：有一定的粘贴强度；能准确传递应变；蠕变小；机械滞后小；耐疲劳性好；具有足够的稳定性能；对弹性元件和应变计不产生化学腐蚀作用；有适当的储存期；应有较大的温度适用范围。 25. 根据传感器感知外界信息所依据的基本校园，可以将传感器分成三大类： 物理传感器 ，化学传感器 ，生物传感器。 P3 26. 应变式测力与称重传感器根据弹性体的的结构形式的不同可分为 柱式传感 器 、 轮辐式传感器 、 悬梁式传感器 和 环式传感器 27. 大多数接收器对所感受的波长是有选择性的，接受器对不同波长光的反应程度称为光谱灵敏度，其表达式为：) ()()(λφλλU S = 28.应变式传感器一般是由 电阻应变片 和 测量电阻 两部分组成。 29. 应变式传感器的基本构成通常可分为两部分：弹性敏感元件、应变计 30. 传感器种类繁多，根据传感器感知外界信息的基本效应，可将传感器分为
《传感器与检测技术》题库 一、名词解释 二、单项选择题 3.某采购员分别在三家商店购买100 kg大米.10 kg苹果.1 kg巧克力，发现均缺少约0.5 kg，但该采购员对卖巧克力的商店意见最大，在这个例子中，产生此心理作用的主要因素是 B 。 A.绝对误差 B.示值相对误差 C.满度相对误差 D.精度等级 4.在选购线性仪表时，必须在同一系列的仪表中选择适当的量程。这时必须考虑到应尽量使选购的仪表量程为欲测量的 C 左右为宜。 A.3 倍 B.1.0 倍 C.1.5 倍 D.0.75 倍 5.用万用表交流电压档(频率上限仅为 5 kHz)测量频率高达500 kHz.10 V左右的高频电压，发现示值还不到 2 V，该误差属于B 。 A.系统误差 B.粗大误差 C.随机误差 D.动态误差 6.用万用表交流电压档(频率上限仅为5 kHz)测量5号干电池电压，发现每次示值均为1.8 V，该误差属于 A 。 A.系统误差 B.粗大误差 C.随机误差 D.动态误差 7.重要场合使用的元器件或仪表，购入后需进行高、低温循环老化试验，其目的是为了 D 。
A.提高精度 B.加速其衰老 C.测试其各项性能指标 D. 提高可靠性 8.有一温度计，它的测量范围为0～200 ℃，精度为0. 5级，试求 该表可能出现的最大绝对误差为 A 。 A.1℃ B.0.5℃ C.10℃ D.200℃ 9.有一温度计，它的测量范围为0～200 ℃，精度为0.5 级，当示值 为20 ℃时的示值相对误差为 B A.1℃ B.5％ C.1％ D.10％ 10.有一温度计，它的测量范围为0～200 ℃，精度为0.5 级，当示 值为100 ℃时的示值相对误差为 C 。 A. 1℃ B.5％ C. 1％ D.10％ 11.欲测240 V左右的电压，要求测量示值相对误差的绝对值不大于 0.6%，若选用量程为 250 V电压表，其精度应选 B 级。 A. 0.25 B.0.5 C. 0.2 D.1.0 12.欲测240 V左右的电压，要求测量示值相对误差的绝对值不大于 0.6%，若选用量程为 300 V，其精度应选 C 级。 A.0.25 B. 0.5 C. 0.2 D.1.0 13.欲测240 V左右的电压，要求测量示值相对误差的绝对值不大于
1．属于传感器动态特性指标的是（D ） A 重复性 B 线性度 C 灵敏度 D 固有频率 2 误差分类，下列不属于的是（B ） A 系统误差 B 绝对误差 C 随机误差 D粗大误差 3、非线性度是表示校准（B ）的程度。 A、接近真值 B、偏离拟合直线 C、正反行程不重合 D、重复性 4、传感器的组成成分中，直接感受被侧物理量的是（B ） A、转换元件 B、敏感元件 C、转换电路 D、放大电路 5、传感器的灵敏度高，表示该传感器（C） A 工作频率宽 B 线性围宽 C 单位输入量引起的输出量大 D 允许输入量大 6 下列不属于按传感器的工作原理进行分类的传感器是（B） A 应变式传感器 B 化学型传感器 C 压电式传感器 D热电式传感器 7 传感器主要完成两个方面的功能：检测和（D） A 测量 B感知 C 信号调节 D 转换 8 回程误差表明的是在（C）期间输出输入特性曲线不重合的程度 A 多次测量 B 同次测量 C 正反行程 D 不同测量 9、仪表的精度等级是用仪表的（C）来表示的。 A 相对误差 B 绝对误差 C 引用误差 D粗大误差 二、判断 1.在同一测量条件下，多次测量被测量时，绝对值和符号保持不变，或在改变条件时，按一定规律变化的误差称为系统误差。（√） 2 系统误差可消除，那么随机误差也可消除。（×） 3 对于具体的测量，精密度高的准确度不一定高，准确度高的精密度不一定高，所以精确度高的准确度不一定高（×） 4 平均值就是真值。（×） 5 在n次等精度测量中，算术平均值的标准差为单次测量的1/n。（×） 6.线性度就是非线性误差.（×） 7.传感器由被测量，敏感元件，转换元件，信号调理转换电路，输出电源组成.（√） 8.传感器的被测量一定就是非电量（×） 9.测量不确定度是随机误差与系统误差的综合。（√） 10传感器（或测试仪表）在第一次使用前和长时间使用后需要进行标定工作，是为了确定传感器静态特性指标和动态特性参数（√） 二、简答题：（50分） 1、什么是传感器动态特性和静态特性，简述在什么频域条件下只研究静态特性就能够满足通常的需要，而在什么频域条件下一般要研究传感器的动态特性？ 答：传感器的动态特性是指当输入量随时间变化时传感器的输入—输出特性。静态特性是指当输入量为常量或变化极慢时传感器输入—输出特性。在时域条件下只研究静态特性就能够满足通常的需要，而在频域条件下一般要研究传感器的动态特性。 2、绘图并说明在使用传感器进行测量时，相对真值、测量值、测量误差、传感器输入、输出特性的概念以及它们之间的关系。 答：框图如下： 测量值是通过直接或间接通过仪表测量出来的数值。 测量误差是指测量结果的测量值与被测量的真实值之间的差值。
读书破万卷下笔如有神 一、1.1什么是传感器？传感器特性在检测技术系统中起什么作用？ 答：（1）能感受（或响应）规定的被测量，并按照一定规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成。（2）传感器是检测系统的第一个环节，其主要作用是将感知的被测非电量按一定的规律转化为某一种量值输出，通常是电信号。 1.2画出传感器系统的组成框图，说明各环节的作用。 答：（1）被测信息→敏感元件→转换元件→信号调理电路→输出信息 其中转换元件、信号调理电路都需要再接辅助电源电路；（2）敏感元件：感受被测量并输出与被测量成确定关系的其他量的元件；转换元件：可以直接感受被测量而输出与被测量成确定关系的电量；信号调理电路与转换电路：能把传感元件输出的电信号转换为便于显示、记录和控制的有用电路。 1.3什么是传感器的静态特性？它有哪些性能指标？如何用公式表征这些性能指标？ 答：（1）指检测系统的输入、输出信号不随时间变化或变化缓慢时系统所表现出得响应特性。（2）性能指标有：测量范围、灵敏度、非线性度、回程误差、稳定度和漂移、重复性、分辨率和精确度。（3）灵敏度：s=&y/&x；非线性度=B/A*100%；回程误差=Hmax/A*100%；不重复性 Ex=+-&max/Yfs*100%；精度：A=&A/ Yfs*100%； 1.4什么是传感器的灵敏度？灵敏度误差如何表示？ 答：（1）指传感器在稳定工作情况下输出量变化&y对输入量变化&x的比值；（2）灵敏度越高，测量精度就越大，但灵敏度越高测量范围就越小，稳定性往往就越差。 1.5什么是传感器的线性度？常用的拟合方法有哪几种？ 答：(1)通常情况下，传感器的实际静态特性输出是条曲线而非直线，在实际工作中，为使仪器（仪表）具有均匀刻度的读数，常用一条拟合直线近似地代表实际的特性曲线，线性度就是这个近似程度的一个性能指标。（2）方法有：将零输入和满量程输出点相连的理论直线作为一条拟合直线；将与特性曲线上个点偏差的平方和为最小理论直线作为拟合直线，此拟合直线称为最小二乘法拟合直线。 二、2.1什么是测量误差？测量误差有几种表示方法？各有什么用途？ 答：（1）由于测量过程的不完善或测量条件的不理想，从而使测量结果偏离其真值产生测量误差。（2）有绝对误差、相对误差、引用误差、分贝误差。（3）绝对误差用来评价相同被测量精度的高低；相对误差可用于评价不同被测量测量精度的高低；为了减少仪器表引用误差，一般应在满量程2/3范围以上进行测量。 2.2按测量手段分类有哪些测量方法？按测量方式分类有哪些测量方法？ 答：（1）按测量手段分类：a、绝对测量和相对测量；b、接触测量和非接触测量；c、单项测量和综合测量；d、自动测量和非自动测量；e、静态测量和动态测量；f、主动测量和被动测量。（2）按测量方式分类：直接测量、间接测量和组合测量。 2.3产生系统误差的常见原因有哪些？常见减少系统误差的方法有哪些？ 答:原因有：a、被检测物理模型的前提条件属于理想条件，与实际检测条件有出入；b、检测线路接头之间存在接触电动势或接触电阻；c、检测环境的影响；d、不同采样所得测量值的差异造成的误差；e、人为造成的误读等等。 2.4什么是准确度、精密度、精确度？并阐述其与系统误差和随机误差的关系？ 答：测量的准确度是指在一定的实验条件下多次测定的平均值与真值相符合的程度，以误差来表示；它表示系统误差的大小。精密度是指在相同条件下，对被测量进行多次反复测量，测得值之间的一致程度。反映的是测得值的随机误差。精密度高，不一定正确度高。精确度是指被测量的测得值之间的一致程度以及与其真值的接近程度，即精密度与正确度的综合概念。从测量误差的
压电式传感器 一、选择填空题： 1、压电式加速度传感器是（D ）传感器。 A、结构型 B、适于测量直流信号 C、适于测量缓变信号 D、适于测量动态信号 2、沿石英晶体的光轴z的方向施加作用力时，（A ）。 A、晶体不产生压电效应 B、在晶体的电轴x方向产生电荷 C、在晶体的机械轴y方向产生电荷 D、在晶体的光轴z方向产生电荷 3、在电介质极化方向施加电场，电介质产生变形的现象称为（B ）。 A、正压电效应 B、逆压电效应 C、横向压电效应 D、纵向压电效应 4、天然石英晶体与压电陶瓷比，石英晶体压电常数（C），压电陶瓷的稳定性（C ）。 A、高，差 B、高，好 C、低，差 D、低，好 5、沿石英晶体的电轴x的方向施加作用力产生电荷的压电效应称为（D）。 A、正压电效应 B、逆压电效应 C、横向压电效应 D、纵向压电效应 6、压电式传感器可等效为一个电荷源和一个电容并联，也可等效为一个与电容相串联的电压源。 7、压电式传感器的输出须先经过前置放大器处理，此放大电路有电压放大器和电荷放大器两种形式。 二、简答题 1、什么是压电效应？纵向压电效应与横向压电效应有什么区别？ 答：某些电介质，当沿着一定方向对其施加外力而使它变形时，内部就产生极化现象，相应地会在它的两个表面上产生符号相反的电荷，当外力去掉后，又重新恢复到不带电状态，这种现象称压电效应。通常把沿电轴X－X方向的力作用下产生电荷的压电效应称为“纵向压电效应”；而把沿机械轴Y－Y方向的力作用下产生电荷的压电效应称为“横向压电效应”；所以纵向压电效应与横向压电效应的主要区别在于施力方向不同，电荷产生方向也不同。 2、压电式传感器为何不能测量静态信号？ 答：因为压电传感元件是力敏感元件，压电式传感器是利用所测的物体的运动产生的相应的电信号，而静态的不能产生相应的电信号。所以压电式传感器不能测量静态信号。
一、选择题 1.传感器的线性范围愈宽，表明传感器工作在线性区域内且传感器的（A） A.工作量程愈大C.精确度愈高 B.工作量程愈小D.精确度愈低 2.属于传感器动态特性指标的是（B） A.固有频率C.阻尼比 B.灵敏度D.临界频率 3.封装在光电隔离耦合器内部的是（D） A两个光敏二极管 C一个光敏二极管和一个光敏三极管B两个发光二极管 D一个发光二极管和一个光电三极管 4.适合在爆炸等极其恶劣的条件下工作的压力传感器是（B） A.霍尔式C.电感式 B.涡流式D.电容式 5.当某晶体沿一定方向受外力作用而变形时，其相应的两个相对表面产生极性相反的电荷，去掉外力时电荷消失，这种现象称为（D） A压阻效应B应变效应C霍尔效应D压电效应 6.热电偶式温度传感器的工作原理是基于（B） A.压电效应C.应变效应 B.热电效应D.光电效应 7.矿灯瓦斯报警器的瓦斯探头属于（A） A.气敏传感器C.湿度传感器 B.水份传感器D.温度传感器 8.高分子膜湿度传感器用于检测（D） A.温度C.绝对湿度 B.温度差D.相对湿度 9.下列线位移传感器中，测量范围最大的类型是（B） A自感式B差动变压器式C电涡流式D变极距电容式10. ADC0804是八位逐次逼近型的（B） A.数/模转换器C.调制解调器 B.模/数转换器D.低通滤波器 11.热电偶的热电动势包括（A） A接触电势和温差电势B接触电势和非接触电势
C非接触电势和温差电势D温差电势和汤姆逊电势 12. 为了进行图像处理，应当先消除图像中的噪声和不必要的像素，这一过程称为（C） A 编码 B 压缩 C 前处理 D 后处理 13热敏电阻式湿敏元件能够直接检测（B） A相对湿度B绝对湿度C温度D温度差 14衡量在同一工作条件下，对同一被测量进行多次连续测量所得结果之间的不一致程度的指标是（A） A.重复性C.线性度 B.稳定性D.灵敏度 15热电偶传感器通常利用电桥不平衡原理进行补偿，其作用是（C） A扩大量程B提高灵敏度C确保测量精度D提高测量速度 16.便于集成化的有源带通滤波器由运算放大器和（A） A RC网络组成 B LC网络组成 C RL网络组成 D RLC网络组成 17.在下列传感器中，将被测物理量的变换量直接转换为电荷变化量的是（A）A压电传感器B电容传感器C电阻传感器D电感传感器 18.灵敏度高，适合测量微压，频响好，抗干扰能力较强的压力传感器是（A） A.电容式C.电感式 B.霍尔式D.涡流式 19.适合于使用红外传感器进行测量的被测物理量是（D） A厚度B加速度C转速 D 温度 20.欲检测金属表面裂纹采用的传感器是（B） A压磁式B电涡流式C气敏式D光纤式 21.相邻信号在导线上产生的噪声干扰称为（B） A电火花干扰B串扰C共模噪声干扰D差模噪声干扰
《传感器与检测技术》习题库 一、填空题 1.国际电工委员会将直流电流信号和直流电压信号确定为过程控制系统电模拟信号的统一 标准。 2.热电偶产生的热电动势不仅与热端温度有关，还与冷端温度有关，因此使用热电偶时必须 进行冷端温度补偿,常用的方法有冷端恒温发、冷端温度校正发、补偿导线发。 3.电阻应变片最重要的参数（技术指标）是应变器的电阻值。 4.音乐贺卡中的压电片是利用逆压电效应而发声的。 5.霍尔传感器的原理是霍尔效应，霍尔电动势 =(公式)。 6、压电式传感器的工作原理是压电效应。 7、仪表的精度等级是用仪表的准确度等级来表示的。 8、热电偶所产生的热电动势是温差电势和接触电势_组成。 9、电阻应变片最重要的参数（技术指标）是应变器电阻值。 10、常见的测角位移的传感器是电容式角位移传感器。 11、对于数字式仪表，灵敏度用分辨力表示，通常取数字式仪表最后一位数字所代表的值。 12、光纤的基本结构是由纤芯、包层和保护套构成的，满足光纤信号的传输必须满足全反射（现象）条件。 13、热电偶的热传感器主要组成材料有镍铬-镍硅、铂铑—铂和铜-铜镍等。 14、热电偶所产生的热电动势是接触式电动势和温差电动势组成。 15、电阻应变片式传感器使用应变效应为基本原理，那么应变效应中的电阻值R的大小跟电阻式材料长度、电阻率和截面积直接相关。 16、当电阻式应变片中的金属丝受拉伸时，将会导致电阻R变大。 17、电阻应变片传感器主要由电阻应变片和应变电桥组成，其中应变电桥的作用是________。 18、光电传感器利用光电的转换原理有内光电效应、外光电效应和光生伏特效应。 19、光敏二极管一般装在透明的玻璃外壳中，在电路中当有光照时，二极管将导通。 20、光敏三极管的光敏接收元件为光敏三极管的集电极。 21、请画出光敏三极管的电路符号光敏二极管的电路符号 22、在实验中利用光电传感器测量电机的转速，一般有两种不同的测量方法，分别直射式光电传感器和反射式光电传感器，光电传感器输出的波形为矩形波形。
传感器与自动检测技术 一、填空题（每题3分） 1、传感器通常由直接响应于被测量的敏感元件、产生可用信号输出的转换元件、以及相应的信号调节转换电路组成。 2、金属材料的应变效应是指金属材料在受到外力作用时，产生机械变形，导致其阻值发生变化的现象叫金属材料的应变效应。 3、半导体材料的压阻效应是半导体材料在受到应力作用后，其电阻率发生明显变化，这种现象称为压阻效应。 4、金属丝应变片和半导体应变片比较其相同点是它们都是在外界力作用下产生机械变形，从而导致材料的电阻发生变化。 5、金属丝应变片和半导体应变片比较其不同点是金属材料的应变效应以机械形变为主，材料的电阻率相对变化为辅；而半导体材料则正好相反，其应变效应以机械形变导致的电阻率的相对变化为主，而机械形变为辅。 6、金属应变片的灵敏度系数是指金属应变片单位应变引起的应变片电阻的相对变化叫金属应变片的灵敏度系数。 7、固体受到作用力后电阻率要发生变化，这种现象称压阻效应。 8、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器。 9、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器。 10、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器，传感器由在弹性元件上粘贴电阻敏感元件构成，弹性元件用来感知应变，电阻敏感元件用来将应变的转换为电阻的变化。 11、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器，传感器由在弹性元件上粘贴电阻敏感元件构成，弹性元件用来感知应变，电阻敏感元件用来将应变的转换为电阻的变化。 12、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器，传感器由在弹性元件上粘贴电阻敏感元件构成，弹性元件用来感知应变，电阻敏感元件用来将应变的转换为电阻的变化。 13、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器，传感器由在弹性元件上粘贴电阻敏感元件构成，弹性元件用来感知应变，电阻敏感元件用
309题图：电容式差压传感器的结构与测量电路 309、左图是电容式差压传感器，金属膜片与两盘构成差动电容C 1、C 2，两边压力分别为F 1、F 2。图2－5右为二极管双T 型电路，电路中电容是左图中差动电容，电源、E 是占空比为50%的方波。试分析：(1)当两边压力相等F 1＝F 2时负载电阻R L 上的电压U o 值； 2)当F 1＞F 2时负载电阻R L 上的电压U o 的大小和方向(正负)。 309、解： 310、试分析圆筒型电容式传感器测量液面高度的基本原理。 310答：当初始状态时，液面高度h=0,则 1 2ln l R r C π ε= ，当液面高度为h 时，则 由此可见，电容变化量ΔC 与液面高度h 成正比，只要将电容的变化量测出发出来，就可间接获得被测液面高度。 311、根据电容式传感器工作原理，可将其分为几种类型?每种类型各有什么特点?各适用于什么场合? 311、答：根据电容式传感器的工作原理，可将其分为3种：变极板间距的变极距型、变极板覆盖面积的变面积型和变介质介电常数的变介质型。 变极板间距型电容式传感器的特点是电容量与极板间距成反比，适合测量位移量。 变极板覆盖面积型电容传感器的特点是电容量与面积改变量成正比，适合测量线位移和角位移。 变介质型电容传感器的特点是利用不同介质的介电常数各不相同，通过改变介质的介电常数实现对被测量的检测，并通过电容式传感器的电容量的变化反映出来。适合于介质的介 电常数发生改变的场合。
336题图差动脉冲宽度调制线路 314题图 差动变压器式加速度传感器 (a) 结构示意图 （b ）测量电路方框图l 一弹性支承2一差动变压器 2 D t 1 2 x 1 312、试说明由比较器A 1、A 2、双稳态触发器及电容充、放电回路组成差动脉冲宽度调制电路工作原理。 312答：设电源接通时，双稳态触发器的A 端为高电位，B 端为低电位，因此A 点通过R 1 对C 1充电，直至M 点的电位等于参考电压U F 时，比较器A l 产生一脉冲，触发双稳态触发器翻转，则A 点呈低电位，B 点呈高电位。此时M 点电位经二级管D 1迅速放电至零。而同时B 点的高电位经R 2向C 2充电，当N 点电位等于U F 时，比较器A 2产生一脉冲。使触发器发器又翻转一次，则A 点呈高电位，B 点呈低电位，重复上述过程。如此周而复始，在 双 稳态触发器的两输出端各自产生一宽度受C 1 、C 2调制的方波脉冲。 313、试说明什么电容电场的边缘效应？如何消除？313答：理想条件下，平行板电容器的电场均匀分布于两极板所围成的空间，这仅是简化电容量计算的一种假定。当考虑电场的边缘效应时，情况要复杂得多，边缘效应的影响相当于传感器并联一个附加电容，引起了传感器的灵敏度下降和非线性增加。为了克服边缘效应，首先应增大初始电容量C o 。即增大极板面积，减小极板间距。此外，加装等位环是消除边缘效应的有效方法。 14、试说明图示的差动变压器式加速度传感器的工作原理。答：在被测加速度为零时，衔铁在初始位置状态，此时衔铁位于差动变压器线圈的中间位置，因而输出电压为零。当被测体有加速度时，由于弹性支承1受惯性力作用相对差动变压器2有位移，即带动衔铁相对被测体有相反方向的位移，从而使差动变压器输出电压。经检波、滤波后，其输出电压可反映被测加速度的数值。 315、电涡流式传感器有何特点？答：特点：涡流式传感器测量范围大，灵敏度高，结构简单，抗干扰能力强以及可以非接触测量等特点；示意图：被测板1的上，下各装一个传感器探头2，其间距为D 。而他们与板的上，下表面分 别相距X 1和X 2，这样板厚t=D －(X 1+X 2),当两个传感器在工作时分别测得X 1和X 2，转换成电压值后相加。相加后的电压值与两传感器距离D 对应的设定电压再相减，
《传感器与检测技术》试题 一、填空：（20分） 1，测量系统的静态特性指标主要有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性等。（2分） 2.霍尔元件灵敏度的物理意义是表示在单位磁感应强度相单位控制电流时的霍尔电势大小。 3、光电传感器的理论基础是光电效应。通常把光线照射到物体表面后产生的光电效应分为 三类。第一类是利用在光线作用下光电子逸出物体表面的外光电效应,这类元件有光电管、 光电倍增管；第二类是利用在光线作用下使材料部电阻率改变的光电 效应，这类元件有光 敏电阻；第三类是利用在光线作用下使物体部产生一定方向电动势的光生伏特效应，这类元 件有光电池、光电仪表。 4.热电偶所产生的热电势是两种导体的接触电势和单一导体的温差电势组成的，其表达式为 Eab （T ，To ）=T B A T T B A 0d )(N N ln )T T (e k 0σ-σ?+-。在热电偶温度补偿中补偿导线法（即冷端延长线法）是在连接导线和热电偶之间，接入延长线，它的作用是将热电偶的参考端移 至离热源较远并且环境温度较稳定的地方，以减小冷端温度变化的影响。 5.压磁式传感器的工作原理是：某些铁磁物质在外界机械力作用下，其部产生机械压力，从 而引起极化现象，这种现象称为正压电效应。相反，某些铁磁物质在外界磁场的作用下会产 生机械变形，这种现象称为负压电效应。（2分） 6. 变气隙式自感传感器，当街铁移动靠近铁芯时，铁芯上的线圈电感量（①增加②减小③ 不变）（2分） 7. 仪表的精度等级是用仪表的（① 相对误差 ② 绝对误差 ③ 引用误差）来表示的（2分） 8. 电容传感器的输入被测量与输出被测量间的关系，除（① 变面积型 ② 变极距型 ③ 变 介电常数型）外是线性的。（2分） 9. 电位器传器的（线性），假定电位器全长为Xmax, 其总电阻为Rmax ，它的滑臂间的阻值 可以用Rx = （① Xmax/x Rmax,②x/Xmax Rmax ,③ Xmax/XRmax ④X/XmaxRmax ）来计算， 其中电阻灵敏度Rr=（① 2p(b+h)/At , ② 2pAt/b+h, ③ 2A(b+b)/pt, ④ 2Atp(b+h)） 1、变面积式自感传感器，当衔铁移动使磁路中空气缝隙的面积增大时，铁心上线圈 的电感量（①增大，②减小，③不变）。 2、在平行极板电容传感器的输入被测量与输出电容值之间的关系中，（①变面积型， ②变极距型，③变介电常数型）是线性的关系。 3、在变压器式传感器中，原方和副方互感M 的大小与原方线圈的匝数成（①正比， ②反比，③不成比例），与副方线圈的匝数成（①正比，②反比，③不成比例），与回路中磁 阻成（①正比，②反比，③不成比例）。 4、传感器是能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置， 传感器通常由直接响应于被测量的敏感元件 和产生可用信号输出的转换元件以及相应的信 号调节转换电路组成。 5、热电偶所产生的热电热是由两种导体的接触电热和单一导体的温差电热组成。 2、电阻应变片式传感器按制造材料可分为① _金属_ 材料和②____半导体__体材 料。它们在受到外力作用时电阻发生变化，其中①的电阻变化主要是由 _电阻应变效应 形 成的，而②的电阻变化主要是由 温度效应造成的。 半导体 材料传感器的灵敏度较大。 3、在变压器式传感器中，原方和副方互感M 的大小与 绕组匝数 成正比，与 穿过 线圈的磁通_成正比，与磁回路中 磁阻成反比，而单个空气隙磁阻的大小可用公式 __ 表示。 1.热电偶所产生的热电势是由两种导体的接触电势和单一导体的温差电势组成的，其表达式 为E ab （T,T o ）=T B A T T B A 0d )(N N ln )T T (e k 0σ-σ?+-。在热电偶温度补偿中，补偿导线法（即冷端延长线法）是在连接导线 和热电偶之间，接入延长线它的作用是将热电偶的参 考端移至离热源较远并且环境温度较稳定的地方，以减小冷端温度变化的影响。（7分） 3.电位器或电阻传感器按特性不同，可分为线性电位器和非线性电位器。线性电位器的
传感器与检测技术考试试题 一、填空：（20分） 1，测量系统的静态特性指标主要有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性等。（2分） 2.霍尔元件灵敏度的物理意义是表示在单位磁感应强度相单位控制 电流时的霍尔电势大小。 4.热电偶所产生的热电势是两种导体的接触电势和单一导体的温差 电势组成的，其表达式为Eab （T ，To ）=T B A T T B A 0d )(N N ln )T T (e k 0。 在热电偶温度补偿中补偿导线法（即冷端延长线法）是在连接导线和热电偶之间，接入延长线，它的作用是将热电偶的参考端移至离热源较远并且环境温度较稳定的地方，以减小冷端温度变化的影响。 5.压磁式传感器的工作原理是：某些铁磁物质在外界机械力作用下， 其内部产生机械压力，从而引起极化现象，这种现象称为正压电效应。相反，某些铁磁物质在外界磁场的作用下会产生机械变形，这种现象称为负压电效应。（2分） 6. 变气隙式自感传感器，当街铁移动靠近铁芯时，铁芯上的线圈电 感量（①增加②减小③不变）（2分） 7. 仪表的精度等级是用仪表的（①相对误差②绝对误差③引用误差）来表示的（2分） 8. 电容传感器的输入被测量与输出被测量间的关系，除（①变面积型②变极距型③变介电常数型）外是线性的。（2分） 1、变面积式自感传感器，当衔铁移动使磁路中空气缝隙的面积 增大时，铁心上线圈的电感量（①增大，②减小，③不变）。 2、在平行极板电容传感器的输入被测量与输出电容值之间的关 系中，（①变面积型，②变极距型，③变介电常数型）是线性的关系。 3、在变压器式传感器中，原方和副方互感M 的大小与原方线圈 的匝数成（①正比，②反比，③不成比例），与副方线圈的匝数成（①正比，②反比，③不成比例），与回路中磁阻成（①正比，②反比，③不成比例）。 4、传感器是能感受规定的被测量并按照一定规律转换成可用输
第一章检测技术的基本概念 一、填空题： 1、传感器有、、组成 2、传感器的灵敏度是指稳态标准条件下，输出与输入的比值。 3、从输出曲线看，曲线越陡，灵敏度。 4、下面公式是计算传感器的。 5、某位移传感器的输入变化量为5mm，输出变化量为800mv，其灵敏度为。 二、选择题： 1、标准表的指示值100KPa，甲乙两表的读书各为 KPa和 KPa。它们的绝对误差为。 A 和 B 和 C 和 2、下列哪种误差不属于按误差数值表示。 A绝对误差 B相对误差 C随机误差 D引用误差 3、有一台测量仪表，其标尺范围0—500 KPa，已知绝对误差最大值 P max=4 KPa，则该仪表的精度等级。 A 级 B 级 C 1级 D 级 4、选购线性仪表时，必须在同一系列的仪表中选择适当的量程。应选购的仪表量程为测量值的 倍。 A3倍 B10倍 C 倍 D 倍 5、电工实验中，常用平衡电桥测量电阻的阻值，是属于测量， 而用水银温度计测量水温的微小变化，是属于测量。 A偏位式 B零位式 C 微差式 6、因精神不集中写错数据属于。 系统误差 B随机误差 C粗大误差 7、有一台精度级，测量范围0—100 KPa，则仪表的最小分格。 A45 B40 C30 D 20 8、重要场合使用的元件或仪表，购入后进行高、低温循环老化试验，目的是为了。 A提高精度 B加速其衰老 C测试其各项性能指标 D 提高可靠性 9、传感器能感知的输入量越小，说明越高。 A线性度好 B迟滞小 C重复性好 D 分辨率高 三、判断题 1、回差在数值上等于不灵敏度 ( ) 2、灵敏度越大，仪表越灵敏（） 3、同一台仪表，不同的输入输出段灵敏度不同（） 4、灵敏度其实就是放大倍数（） 5、测量值小数点后位数越多，说明数据越准确（） 6、测量数据中所有的非零数字都是有效数字（） 7、测量结果中小数点后最末位的零数字为无效数字（） 四、问答题 1、什么是传感器的静态特性，有哪些指标。 答：指传感器的静态输入、输出特性。有灵敏度、分辨力、线性度、迟滞、稳定性、电磁兼容性、可靠性。

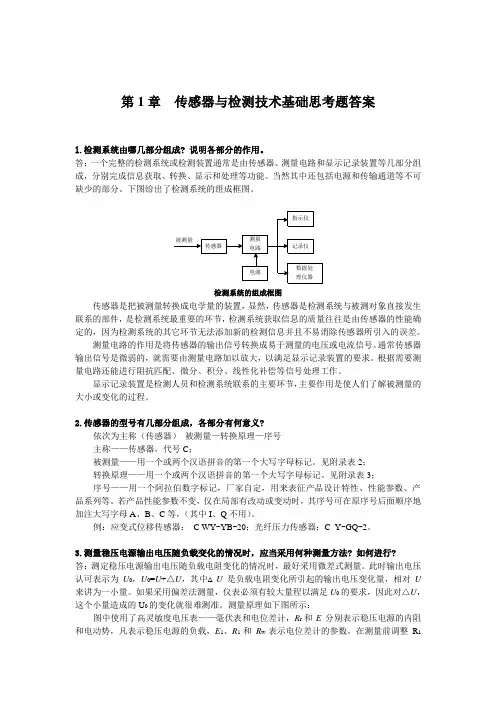

第一章传感器基础 l.检测系统由哪几部分组成? 说明各部分的作用。 答：一个完整的检测系统或检测装置通常是由传感器、测量电路和显示记录装置等几部分组成，分别完成信息获取、转换、显示和处理等功能。当然其中还包括电源和传输通道等不可缺少的部分。下图给出了检测系统的组成框图。 检测系统的组成框图 传感器是把被测量转换成电学量的装置，显然，传感器是检测系统与被测对象直接发生联系的部件，是检测系统最重要的环节，检测系统获取信息的质量往往是由传感器的性能确定的，因为检测系统的其它环节无法添加新的检测信息并且不易消除传感器所引入的误差。 测量电路的作用是将传感器的输出信号转换成易于测量的电压或电流信号。通常传感器输出信号是微弱的，就需要由测量电路加以放大，以满足显示记录装置的要求。根据需要测量电路还能进行阻抗匹配、微分、积分、线性化补偿等信号处理工作。 显示记录装置是检测人员和检测系统联系的主要环节，主要作用是使人们了解被测量的大小或变化的过程。 2.传感器的型号有几部分组成，各部分有何意义? 依次为主称（传感器）被测量—转换原理—序号 主称——传感器，代号C； 被测量——用一个或两个汉语拼音的第一个大写字母标记。见附录表2； 转换原理——用一个或两个汉语拼音的第一个大写字母标记。见附录表3； 序号——用一个阿拉伯数字标记，厂家自定，用来表征产品设计特性、性能参数、产品系列等。若产品性能参数不变，仅在局部有改动或变动时，其序号可在原序号后面顺序地加注大写字母A、B、C等，（其中I、Q不用）。 例：应变式位移传感器：C WY-YB-20；光纤压力传感器：C Y-GQ-2。 3.测量稳压电源输出电压随负载变化的情况时，应当采用何种测量方法? 如何进行? 答：测定稳压电源输出电压随负载电阻变化的情况时，最好采用微差式测量。此时输出电压认可表示为U0，U0=U+△U，其中△U是负载电阻变化所引起的输出电压变化量，相对U来讲为一小量。如果采用偏差法测量，仪表必须有较大量程以满足U0的要求，因此对△U，这个小量造成的U0的变化就很难测准。测量原理如下图所示： 图中使用了高灵敏度电压表——毫伏表和电位差计，R r和E分别表示稳压电源的内阻和电动势，凡表示稳压电源的负载，E1、R1和R w表示电位差计的参数。在测量前调整R1使电位差计工作电流I1为标准值。然后，使稳压电源负载电阻R1为额定值。调整RP的活动触点，使毫伏表指示为零，这相当于事先用零位式测量出额定输出电压U。正式测量开始后，只需增加或减小负载电阻R L的值，负载变动所引起的稳压电源输出电压U0的微小波动值ΔU，即可由毫伏表指示出来。根据U0=U+ΔU，稳压电源输出电压在各种负载下的值都可以准确地测量出来。微差式测量法的优点是反应速度快，测量精度高，特别适合于在线控制参数的测量。
