单片机流水灯奇偶循环的汇编程序

以单片机的P1口为输出，实现8位流水灯的闪烁，汇编要求：首先流水灯点亮L1，L3，L5，L7，L2，L4，L6，L8，然后一直重复循环下去。

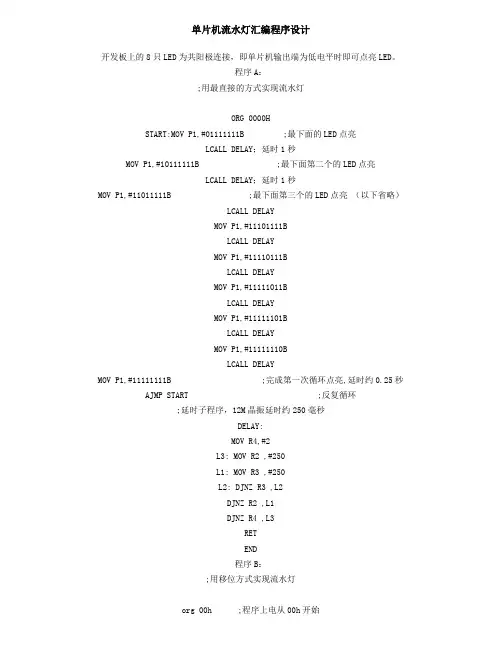

ORG 0000H

START:MOV R1,#04H

MOV A,#01H

LOOP:MOV P1,A

MOV R5,#0FFH

DELAY:MOV R6,#0FFH

DELAY1:MOV R7,#0FFH

NOP

DELAY2:DJNZ R7,DELAY2

DJNZ R6,DELAY1

DJNZ R5,DELAY

RL A

DJNZ R1,LOOP

AJMP START1

START1: MOV R3,#04H

MOV A,#02H

LOOP1:MOV P1,A

MOV R0,#0FFH

DELAY3:MOV R2,#0FFH

DELAY4:MOV R4,#0FFH

NOP

DELAY5:DJNZ R4,DELAY5

DJNZ R2,DELAY4

DJNZ R0,DELAY3

RL A

DJNZ R3,LOOP1

AJMP START

END
