石墨烯生产成套设备石墨烯生产设备的概况
目前生产石墨烯的制备方法主要是机械法、氧化法、基片生长法和液相法等,这些生产技术及方法多数存在着产量低、能耗大、品质差等缺点,从而也止约了国内石墨烯的生产及发展。南通富莱克石墨烯生产课题组经过不懈的努力发明了一种以高速分散、破碎研磨、旋涡空化、剪切超声为一体的直接在液相中进行连续分散和不间断剥离石墨片的石墨烯生产线，实现了通过机械剪切液力空化等技术手段产出高品质的石墨烯,深受广大石墨烯生产商的亲睐。
石墨烯生产设备是一种釆用机械液力剪切、空化剥离石墨片而产出的单层、多层等高品质石墨烯的高科技先进设备。这种先进技术的发明及应用,在一定程度上加快了石墨烯生产步伐,也促进了石墨烯生产企业进行大规模、高效率、低成本、无污染生产的信心。况且这种机械液力剪切、空化旋涡剥离石墨片的生产工艺具有操作简单、安全可靠、无氧化、无需高温、优质高品的特点非常适合优质石墨烯的大规模生产。
石墨烯生产设备主要结构
石墨烯生产设备主要结构：是由高剪切分散搅拌配料罐、精细分散研磨机、液力旋涡空化器、高剪切旋流超声器、多管道冷凝器、超声储料罐、集成控制系统、压力表温控仪等组成。
石墨烯生产设备工艺流程
石墨烯生产工艺流程：首先在高剪切分散搅拌配料罐配上石墨粉、分散剂或表面改性剂和水等进行分散搅拌，先关循环阀然后打开储料罐与分散研磨泵连接阀，使石墨溶液通过精细分散研磨机、液力剪切旋涡空化器再通过压力进入高剪切旋流超声储料器等工艺过程。在配料罐无料时自动关闭下面连接阀并开通循环阀让石墨溶液自循环不间断进行剥离片使石墨烯单层多层迖到理想效果,在集成控制系统设计压力控制、时间控制、温度控制等也可釆用电脑控制或触摸频控制或全自动控制方式。
石墨烯生产设备工作原理
石墨烯生产设备工作原理：是首先在高速分散搅拌的储料罐中加入石墨粉、分散剂或表面改性剂和水组成，然后通过高速分散机进行分散搅拌，制成分散稳定性良好的石墨溶液，由管道进入精细分散研磨室通过一种特殊粉碎切割剥离装置，将石墨溶液中的粉团、粘块、团块等大小颗粒迅速分散剪切破碎，然后吸入剪切粉碎剥层区，在十分狭窄的工作过道内由于转子刀片与定子刀片相对高速切割从而产生强烈摩擦及研磨切割剥层等。在机械运动和离心力的作用下，将已剥离的石墨重新压入切割剥离区进行研磨破碎，精磨区分三级，越向外延伸一级磨片精度越高，齿距越小，线速度越长，石墨片越剥超溥，同时流体逐步向径向作曲线延伸。每到一级流体的方向速度瞬间发生变化，并且受到每分钟上千万次的高速剪切、强烈摩擦、挤压研磨、颗
粒粉碎等，在经过三个精磨区的上千万次的高速剪切、研磨粉碎之后，从而产生石墨片分子链断裂、片层切割撕破等。然后再通过高压管进入液力旋涡剪切空化发生器；液力旋涡剪切空化技术是一种在石墨溶液流入旋涡低压区形成蒸气空泡的过程，当石墨溶液内压强降低到饱和蒸气压以下时，液力剪切空化过程所形成的气泡开始出现并生长，随着时间的延长，空泡膨胀、生长、压缩和溃灭。但这一过程是爆炸性的，不到千分六秒，空泡在急剧崩溃的瞬间可释放巨大的能量，瞬间产生局部高温（1900-5000K）和高压（达140Mpa-170Mpa），并产生速度约为110m/s、强大冲击力的微射流，因此引起空蚀、空噪、振动和发光等一系列现象，通常将空化所产生的这些作用称之为液力旋涡剪切空化效应，使石墨片层剥离出单层和多层的石墨烯。然后通过管道重新进入新型液力剪切空化旋流超声发生器，使石墨溶液在高速射流剪切冲击和旋流空化超声波的作用下,石墨层片不间受到循环断切割剥离后产出高质量的单层和多层石墨烯进入储料罐,再通过冷凝器回流管路重新进入精细分散机及液力旋涡空化装置,石墨烯溶液整个切割剥离工艺过程是在一个封闭管路中循环往复的高速冲击切割、液力剪切旋涡空化、旋流超声空化等效应作用下受到强烈的切割和不间断的剥离,从而达到更优质单层和多层的石墨烯；这种机械液力空化剥离石墨烯工艺方法可以有力地推动和促进石墨烯的大规模、高效率、低成本、无污染的生产。
石墨烯是世界上已经发现的最薄、最坚硬的物质。美国一位工程师杰弗雷用形象地比喻了石墨烯的强度： 将一张和食品保鲜膜一样薄的石墨烯薄片覆盖在一只杯子上，如想用一支铅笔戳穿它，需要一头大象站在铅笔上。 这么薄而又坚硬的石墨烯有什么用途呢？ 1、制造下一代超级计算机。石墨烯是目前已知导电性能最好的材料，这种特性尤其适合于高频电路，石墨烯将是硅的替代品，可用来生产未来的超级计算机，使电脑运行速度更快、能耗降低。 2、制造“太空电梯”的缆线。科学家幻想将来太空卫星要用缆线与地面联接起来，那时卫星就成了有线的风筝，科学家现在终于找到了可以制造这种太空缆线的特殊材料，这就是石墨烯。 3、可作为液晶显示材料。石墨烯是一种“透明”的导体，可以用来替代现在的液晶显示材料，用于生产下一代电脑、电视、手机的显示屏。 4、制造新一代太阳能电池。石墨烯透明导电膜对于包括中远红外线在内的所有红外线的高透明性，是转换效率非常高的新一代太阳能电池最理想材料。 5、制造光子传感器。去年10月，IBM的一个研究小组首次展示了他们研制的石墨烯光电探测器。 6、制造医用消毒品和食品包装。中国科研人员发现细菌的细胞在石墨烯上无法生长，而人类细胞却不会受损。利用石墨烯的这一特性可以制作绷带，食品包装，也可生产抗菌服装、床上用品等。 7、创制“新型超强材料”。石墨烯与塑料复合，可以凭借韧性，兼具超薄、超柔和超轻特性，是下一代新型塑料。 8、石墨烯适合制作透明触摸屏、透光板。
9、制造晶体管集成电路。石墨烯可取代硅成为下一代超高频率晶体管的基础材料，而广泛应用于高性能集成电路和新型纳米电子器件中。 10、制造出纸片般薄的超轻型飞机材料、制造出超坚韧的防弹衣，具有军事用途。
1石墨烯概述-结构及性质 1.1 石墨烯的结构 石墨烯是一种由碳原子以sp2杂化连接形成的单原子层二维晶体，碳原子规整的排列于蜂窝状点阵结构单元之中，如图1所示。每个碳原子除了以σ键与其他三个碳原子相连之外，剩余的π电子与其他碳原子的π电子形成离域大π键，电子可在此区域内自由移动，从而使石墨烯具有优异的导电性能。同时，这种紧密堆积的蜂窝状结构也是构造其他碳材料的基本单元，如图2所示，单原子层的石墨烯可以包裹形成零维的富勒烯，单层或者多层的石墨烯可以卷曲形成单壁或者多壁的碳纳米管。 图1 石墨烯的结构示意图 图2石墨烯：其他石墨结构碳材料的基本构造单元，可包裹形成零维富勒烯，卷曲形成一维 碳纳米管，也可堆叠形成三维的石墨 1.2石墨烯的性质 石墨烯独特的单原子层结构，决定了其拥有许多优异的物理性质。如前所述，石墨烯中的每个碳原子都有一个未成键的π 电子，这些电子可形成与平面垂直的π轨道，π 电子可在这种长程π 轨道中自由移动，从而赋予了石墨烯出色的导电性能。研究表明室温下载流子在石墨烯中的迁移率可达到15000cm2/(V·s)，相当于光速的1/300，在特定条件，如液氦的温度下，更是可达到250000cm2/(V·s)，远远超过其他半导体材料，如锑化铟、砷化镓、硅半
导体等。这使得石墨烯中的电子的性质和相对论性的中微子非常相似。并且电子在晶格中的移动是无障碍的，不会发生散射，使其具有优良的电子传输性质。同时，石墨烯独特的电子结构还使其表现出许多奇特的电学性质，比如室温量子霍尔效应等。由于石墨烯中的每个碳原子均与相邻的三个碳原子结合成很强的σ 键，因此石墨烯同样表现出优异的力学性能。最近，哥伦比亚大学科学家利用原子力显微镜直接测试了单层石墨烯的力学性能，发现石墨烯的杨氏模量约为1100GPa，断裂强度更是达到了130GPa，比最好的钢铁还要高100 倍。石墨烯同样是一种优良的热导体。因为在未掺杂石墨中载流子密度较低，因此石墨烯的传热主要是靠声子的传递，而电子运动对石墨烯的导热可以忽略不计。其导热系数高达5000W/(m·K), 优于碳纳米管，更是比一些常见金属，如金、银、铜等高10 倍以上。除了优异的传导性能及力学性能之外，石墨烯还具有一些其他新奇的性质。由于石墨烯边缘及缺陷处有孤对电子，使石墨烯具有铁磁性等磁性能。由于石墨烯单原子层的特殊结构，使石墨烯的理论比表面积高达2630m2/g。石墨烯也具备独特的光学性能，单层石墨烯在可见光区的透过率达97%以上。这些特性使石墨烯在纳米器件、传感器、储氢材料、复合材料、场发射材料等重要领域有着广泛的应用前景。 图3石墨烯的应用 2石墨烯聚酯复合材料的制备方法 由于石墨烯优异的性质以及低的成本，石墨烯作为聚合物纳米填料被广泛报道。为了获得优异性能的聚合物/石墨烯复合材料，首先要保证石墨烯在聚合物基体中均匀分散。石墨烯的分散与制备方法、石墨烯表面化学、橡胶种类以及石墨烯-橡胶界面有着密切关系。聚合物/石墨烯复合材料的制备方法主要有溶液共混、熔体加工、原位聚合和乳液共混四种方法。 2.1 溶液共混法 溶液共混法主要是采用聚合物本身聚合体系的有机溶剂,充分分散石墨烯于体系中，随着体系聚合反应进行，最后石墨烯均匀分散并充分结合于聚合物基体中，得到石墨烯/聚合物复合材料的一种方法。通常先制备氧化石墨烯作为前驱体,对其进行功能化改性使之能在聚合体系溶剂中分散，还原后与聚合物进行溶液共混，从而制备石墨烯/聚合物复合材料。通过溶液共混制备复合材料的关键是将石墨烯及其衍生物均匀分散在能溶解聚合物的溶剂中。

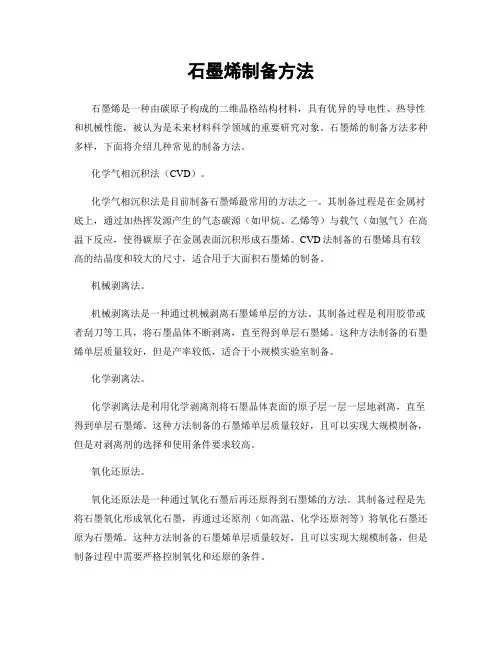

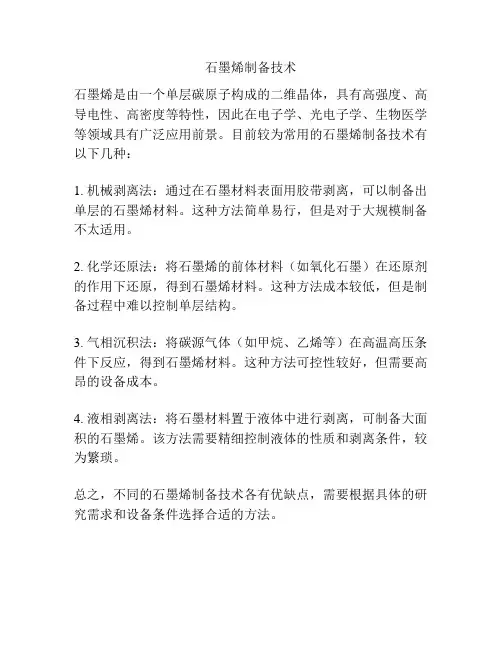

石墨烯的制作工艺方法是什么 石墨烯的制作工艺方法是什么？提到石墨烯，大部分人可能都不陌生，因为这是近两年在网络和报刊杂志上经常出现的词汇——一种功能十分强大的新型材料。不过它的制备却一直成为了阻碍的发展的重要因素。今天我们就一起来看看石墨烯的制作方法是什么。 化学气相沉积法 化学气相沉积法(Chemical Vapor Deposition，CVD)在规模化制备石墨烯的问题方面有了新的突破(参考化学气相沉积法制备高质量石墨烯)。CVD法是指反应物质在气态条件下发生化学反应,生成固态物质沉积在加热的固态基体表面，进而制得固体材料的工艺技术。 麻省理工学院的Kong等、韩国成均馆大学的Hong等和普渡大学的Chen等在利用CVD法制备石墨烯。他们使用的是一种以镍为基片的管状简易沉积炉，通入含碳气体，如：碳氢化合物，它在高温下分解成碳原子沉积在镍的表面,形成石墨烯，通过轻微的化学刻蚀，使石墨烯薄膜和镍片分离得到石墨烯薄膜。这种薄膜在透光率为80%时电导率即可达到1.1×106S/m，成为透明导电薄膜的潜在替代品。用CVD法可以制备出高质量大面积的石墨烯，
但是理想的基片材料单晶镍的价格太昂贵，这可能是影响石墨烯工业化生产的重要因素。CVD法可以满足规模化制备高质量石墨烯的要求，但成本较高，工艺复杂。 先进纳米材料制造商和技术服务商——江苏先丰纳米材料科技有限公司，2009年成立以来一直在科研和工业两个方面为客户提供完善服务。科研客户超过一万家，工业客户超过两百家。 南京先丰纳米材料科技有限公司2009年9月注册于南京大学国家大学科技园内，现专注于石墨烯、类石墨烯、碳纳米管、分子筛、银纳米线等发展方向，立志做先进材料及技术提供商。 2016年公司一期投资5000万在南京江北新区浦口开发区成立“江苏先丰纳米材料科技有限公司”，建筑面积近4000平方，形成了运营、研发、中试、生产全流程先进纳米材料制造和技术服务中心。现拥有石墨烯粉体、石墨烯浆料和石墨烯膜完整生产线，2017年年产高品质石墨烯粉末50吨，石墨烯浆料1000吨。 欢迎广大客户和各界朋友莅临我司指导！欢迎电话咨询或者登陆我们的官网进行查看~
石墨烯生产成套设备石墨烯生产设备的概况 目前生产石墨烯的制备方法主要是机械法、氧化法、基片生长法和液相法等,这些生产技术及方法多数存在着产量低、能耗大、品质差等缺点,从而也止约了国内石墨烯的生产及发展。南通富莱克石墨烯生产课题组经过不懈的努力发明了一种以高速分散、破碎研磨、旋涡空化、剪切超声为一体的直接在液相中进行连续分散和不间断剥离石墨片的石墨烯生产线，实现了通过机械剪切液力空化等技术手段产出高品质的石墨烯,深受广大石墨烯生产商的亲睐。 石墨烯生产设备是一种釆用机械液力剪切、空化剥离石墨片而产出的单层、多层等高品质石墨烯的高科技先进设备。这种先进技术的发明及应用,在一定程度上加快了石墨烯生产步伐,也促进了石墨烯生产企业进行大规模、高效率、低成本、无污染生产的信心。况且这种机械液力剪切、空化旋涡剥离石墨片的生产工艺具有操作简单、安全可靠、无氧化、无需高温、优质高品的特点非常适合优质石墨烯的大规模生产。
石墨烯生产设备主要结构 石墨烯生产设备主要结构：是由高剪切分散搅拌配料罐、精细分散研磨机、液力旋涡空化器、高剪切旋流超声器、多管道冷凝器、超声储料罐、集成控制系统、压力表温控仪等组成。 石墨烯生产设备工艺流程 石墨烯生产工艺流程：首先在高剪切分散搅拌配料罐配上石墨粉、分散剂或表面改性剂和水等进行分散搅拌，先关循环阀然后打开储料罐与分散研磨泵连接阀，使石墨溶液通过精细分散研磨机、液力剪切旋涡空化器再通过压力进入高剪切旋流超声储料器等工艺过程。在配料罐无料时自动关闭下面连接阀并开通循环阀让石墨溶液自循环不间断进行剥离片使石墨烯单层多层迖到理想效果,在集成控制系统设计压力控制、时间控制、温度控制等也可釆用电脑控制或触摸频控制或全自动控制方式。
年产5500吨高纯石墨窑炉节能技术改造项目可行性研究报告
第三章产品市场预测及改造规模 3.1石墨国内市场预测 3.1.1石墨级石墨制品的性质、用途及其制品 石墨是典型的层状结构物质，碳原子成层排列，每个碳原子与相邻碳原子之间等距相连，每一层中的碳原子按六方形环状排列，上下相邻层的碳六方环通过平行网面方向相互位移后再叠置形成层状结构，位移的方向和距离不同就导致不同的结构。上下两层的碳原子之间距离比同一层内的碳之间的距离大（层内C-C 间=0.142nm，层间C-C间距=0.340nm）。石墨由于其结构而具有以下性质： 1、耐高温型：石墨的熔点为3850±50℃，沸点为4250℃，即使经超高温电弧灼烧，重量的损失也很小。其热膨胀系数很小，石墨强度随温度升高而加强，在2000℃时，石墨强度比提高一倍。 2、导电、导热性：石墨的导电性比一般非金属矿高一百倍。导热性超过钢、铁、铅等金属材料。导热系数随温度升高而降低，甚至在极高的温度下，石墨成绝热体。石墨能够导电是因为石墨中每个碳原子与其他碳原子之间只形成3个共价键,每个碳原子仍然保留1个自由电子来传输电荷。 3、润滑性：石墨的润滑性能取决于石墨鳞片的大小，鳞片越大，摩擦系数越小，润滑性能也就越好。
4、化学稳定性：石墨在常温下有良好的化学稳定性，能耐酸、碱有机溶剂的腐蚀。 5、可塑性：石墨的韧性好，可碾成很薄的薄片。 6、抗热震性：石墨在常温下使用时能经受住温度的剧烈变化而不致破坏，温度突变时，石墨的体积变化不大，不会产生裂纹。 石墨因其独特的性能而广泛运用于冶金、机械、石油、化工、电子、建材、地质、轻工等领域，主要有以下用途： 1、作耐火材料：石墨及其制品具有耐高温、高强度的性质，在冶金工业中主要用来制造石墨坩埚，在炼钢中常用石墨作钢锭保护剂、冶金炉的内衬。 2、作导电材料：在电气工业上用来制造电刷、碳棒、碳管、水银整流器的正极、石墨垫圈、电话零件，电视机显像管的涂层等。 3、作耐磨润滑材料：石墨在机械工业中常作为润滑剂。润滑油往往不能在高速、高温、高压的条件下使用，而石墨耐磨材料可以在200-2000 ℃温度和很高的滑动速度下不使用润滑油工作。许多输送腐蚀介质的设备广泛采用石墨材料制成的活塞环、密封圈和轴承，它们运转时不需要加入润滑油。石墨乳也是许多金属加工(拔丝、拉管)时的良好润滑剂。 4、石墨具有良好的化学稳定性：经过特殊加工的石墨，具有耐腐蚀、导热性好、渗透率低等特点，大量用于制作热交换器，
1.石墨烯（Graphene）的结构 石墨烯是一种由碳原子以sp2杂化轨道组成六角型呈蜂巢状晶格的平面薄膜，是一种只有一个原子层厚度的二维材料。如图1.1所示，石墨烯的原胞由晶格矢量a1和a2定义每个原胞内有两个原子，分别位于A和B的晶格上。C原子外层3个电子通过sp2杂化形成强σ键（蓝），相邻两个键之间的夹角120°，第4个电子为公共，形成弱π键（紫）。石墨烯的碳-碳键长约为0.142nm，每个晶格内有三个σ键，所有碳原子的p轨道均与sp2杂化平面垂直，且以肩并肩的方式形成一个离域π键，其贯穿整个石墨烯。 如图1.2所示，石墨烯是富勒烯（0维）、碳纳米管（1维）、石墨（3维）的基本组成单元，可以被视为无限大的芳香族分子。形象来说，石墨烯是由单层碳原子紧密堆积成的二维蜂巢状的晶格结构，看上去就像由六边形网格构成的平面。每个碳原子通过sp2杂化与周围碳原子构成正六边形，每一个六边形单元实际上类似一个苯环，每一个碳原子都贡献一个未成键的电子，单层石墨烯的厚度仅为0.335nm，约为头发丝直径的二十万分之一。 图 1.1（a）石墨烯中碳原子的成键形式（b）石墨烯的晶体结构。 图1.2石墨烯原子结构图及它形成富勒烯、碳纳米管和石墨示意图石墨烯按照层数划分，大致可分为单层、双层和少数层石墨烯。前两类具有
相似的电子谱，均为零带隙结构半导体（价带和导带相较于一点的半金属），具有空穴和电子两种形式的载流子。双层石墨烯又可分为对称双层和不对称双层石墨烯，前者的价带和导带微接触，并没有改变其零带隙结构；而对于后者，其两片石墨烯之间会产生明显的带隙，但是通过设计双栅结构，能使其晶体管呈示出明显的关态。 单层石墨烯（Graphene）：指由一层以苯环结构（即六角形蜂巢结构）周期性紧密堆积的碳原子构成的一种二维碳材料。 双层石墨烯（Bilayer or double-layer graphene）：指由两层以苯环结构（即六角形蜂巢结构）周期性紧密堆积的碳原子以不同堆垛方式（包括AB堆垛，AA堆垛，AA‘堆垛等）堆垛构成的一种二维碳材料。 少层石墨烯（Few-layer or multi-layer graphene）：指由3-10层以苯环结构（即六角形蜂巢结构）周期性紧密堆积的碳原子以不同堆垛方式（包括ABC 堆垛，ABA堆垛等）堆垛构成的一种二维碳材料。 石墨烯（Graphenes）：是一种二维碳材料，是单层石墨烯、双层石墨烯和少层石墨烯的统称。 由于二维晶体在热力学上的不稳定性，所以不管是以自由状态存在或是沉积在基底上的石墨烯都不是完全平整，而是在表面存在本征的微观尺度的褶皱，蒙特卡洛模拟和透射电子显微镜都证明了这一点。这种微观褶皱在横向上的尺度在8~10nm 范围内，纵向尺度大概为 0.7~1.0nm。这种三维的变化可引起静电的产生，所以使石墨单层容易聚集。同时，褶皱大小不同，石墨烯所表现出来的电学及光学性质也不同。 图1.3 单层石墨烯的典型构象 除了表面褶皱之外，在实际中石墨烯也不是完美存在的，而是会有各种形式的缺陷，包括形貌上的缺陷（如五元环，七元环等）、空洞、边缘、裂纹、杂原子等。这些缺陷会影响石墨烯的本征性能，如电学性能、力学性能等。但是通过一些人为的方法，如高能射线照射，化学处理等引入缺陷，却能有意的改变石墨烯的本征性能，从而制备出不同性能要求的石墨烯器件。 2.石墨烯的性质 2.1 力学特性
石墨烯的制备方法有哪些 石墨烯的制备方法有哪些？石墨烯是近年来兴起的一种新型高科技材料，应用广泛，价值巨大，不过也存在一些缺点，那就是以目前的技术和设备来说，生产和制备不是一件容易的事，技术门槛相当高，且产率较低，成本不菲。下面就让我们一起来看看石墨烯的制备方法有哪些吧。 微机械剥离法 2004年，Geim等初次用微机械剥离法，成功地从高定向热裂解石墨(highly oriented pyrolytic graphite)上剥离并观测到单层石墨烯。Geim研究组利用这一方法成功制备了准二维石墨烯并观测到其形貌，揭示了石墨烯二维晶体结构存在的原因。微机械剥离法可以制备出高质量石墨烯，但存在产率低和成本高的不足，不满足工业化和规模化生产要求，只能作为实验室小规模制备。 溶剂剥离法
溶剂剥离法的原理是把少量的石墨分散于溶剂中，形成低浓度的分散液，利用超声波的作用破坏石墨层间的范德华力，此时溶剂可以插入石墨层间，进行层层剥离，制备出石墨烯。此方法不会像氧化-还原法那样破坏石墨烯的结构，可以制备高质量的石墨烯。在氮甲基吡咯烷酮中石墨烯的产率高(大约为8%)，电导率为6500S/m。研究发现高定向热裂解石墨、热膨胀石墨和微晶人造石墨适合用于溶剂剥离法制备石墨烯。溶剂剥离法可以制备高质量的石墨烯，整个液相剥离的过程没有在石墨烯的表面引入任何缺陷，为其在微电子学、多功能复合材料等领域的应用提供了广阔的应用前景。缺点是产率很低。 先进纳米材料制造商和技术服务商——江苏先丰纳米材料科技有限公司，2009年成立以来一直在科研和工业两个方面为客户提供完善服务。科研客户超过一万家，工业客户超过两百家。 南京先丰纳米材料科技有限公司2009年9月注册于南京大学国家大学科技园内，现专注于石墨烯、类石墨烯、碳纳米管、分子筛、银纳米线等发展方向，立志做先进材料及技术提供商。 2016年公司一期投资5000万在南京江北新区浦口开发区成立“江苏先丰纳米材料科技有限公司”，建筑面积近4000平方，形成了运营、研发、中试、生产全流程先进纳米材料制造和技术服务中心。现拥有石墨烯粉体、石墨烯浆料和石墨烯膜完整生产线，2017年年产高品质石墨烯粉末50吨，石墨烯浆料1000吨。 欢迎广大客户和各界朋友莅临我司指导！欢迎电话咨询或者登陆我们的官网进行查看~
高纯石墨的原材料及生产工艺简介 1.原材料石油焦、针状焦、煤沥青 （1）、石油焦：是石油渣油、石油沥青经焦化后得到的可燃固体产物，黑色多空。主要元素为碳，灰分含量很低。石油焦属于易石墨化碳一类，石油焦在化工、冶金中广泛应用，是生产人造石墨制品及电解铝用碳素制品的主要原材料。 石油焦按热处理温度分为：生焦和煅烧焦2种。前者由延迟焦化所得的石油焦，含有大量灰分,机械强度低，煅烧焦是生焦经煅烧而得。中国多数炼油厂只生产生焦，煅烧作业在碳素厂进行。 石油焦按硫分的高低区分，可分为高硫焦（含硫%以上）、中硫焦（含硫）、和低硫焦（含硫%以下）三种。人造石墨生产一般使用低硫焦。 （2）、针状焦 针状焦是外观具有明显纤维纹理，热膨胀系数特别低和容易石墨化的一种优质焦炭，焦块破裂时能按纹理分裂成细长条状颗粒。在偏光显微镜下可观察到各项异性的纤维状结构，因而称之为针状焦。 针状焦物理机械性制的各项异性十分明显，平行于颗粒长轴方向具有良好的导电导热性能，热膨胀系数小，抗热震性能好。 针状焦分为以石油油渣为原料生产的油系针状焦和以精制煤沥青原料生产的煤系针状焦。（3）、煤沥青 煤沥青是煤焦油深加工的主要产品之一。为多种碳氢化合物的混合物，常温下为黑色高粘度半固体或固体，无固定的熔点，受热后软化，继而融化，密度为克每平方厘米。（g/cm3）按其软化点的高低分为低温、中温和高温三种。中温沥青的产量为煤焦油的54-56%。煤沥青的组成极为复杂，与煤焦油的性质及杂原子的含量有关，又受炼焦工艺制度和煤焦油加工条件的影响。表征煤沥青特性的指标很多，如沥青的软化点、甲苯不溶物、结焦值和煤沥青流变性等。 煤沥青在他素工业中作为粘结剂和浸渍剂使用，其性能对碳素制品生产工艺和产品质量品质影响极大。粘结剂沥青一般使用软化点适中、结焦值高的中温或中温改质沥青，浸渍剂使用软化点较低、流变性好的中温沥青。 2.制作工艺 （1）、煅烧 碳质原料在高温下进行热处理，排除所含水分和挥发分，并相应提高原料理化性能的生产工序称为煅烧。一般碳质原料采用燃气及自身挥发分作为热源进行煅烧，最高温度为1250℃-1350℃。 ①、煅烧使碳质原料的组织结构和物理化学性能发生深刻变化，主要体现在提高了焦炭的密度、机械强度和导电性，提高了焦炭的化学稳定性和抗氧化性能，为后续工序奠定了基础。煅烧设备主要有罐式煅烧炉、回转窑和电煅烧炉。煅烧质量控制指标是石油焦真密度不小于cm3，电阻率不大于550μΩ.m，针状焦真密度不小于cm3，电阻率不大于500μΩ.m。 ②、原料的破碎处理和配料 在配料之前，须对大块煅后石油焦和针状焦进行中碎、磨粉、筛分处理 中碎：通常是将50mm左右的物料通过颚式破碎机、锤式破碎机等破碎设备进一步破碎到配料所需的
1.石墨烯（Graphene）的结构石墨烯是一种由碳原子以sp2杂化轨道组成六角型呈蜂巢状晶格的平面薄膜，是一种只有一个原子层厚度的二维材料。如图1.1所示，石墨烯的原胞由晶格矢量a1和a2定义每个原胞内有两个原子，分别位于A和B的晶格上。C原子外层3个电子通过sp2杂化形成强σ键（蓝），相邻两个键之间的夹角120°，第4个电子为公共，形成弱π键（紫）。石墨烯的碳-碳键长约为0.142nm，每个晶格内有三个σ键，所有碳原子的p轨道均与sp2杂化平面垂直，且以肩并肩的方式形成一个离域π键，其贯穿整个石墨烯。 如图1.2所示，石墨烯是富勒烯（0维）、碳纳米管（1维）、石墨（3维）的基本组成单元，可以被视为无限大的芳香族分子。形象来说，石墨烯是由单层碳原子紧密堆积成的二维蜂巢状的晶格结构，看上去就像由六边形网格构成的平面。每个碳原子通过sp2杂化与周围碳原子构成正六边形，每一个六边形单元实际上类似一个苯环，每一个碳原子都贡献一个未成键的电子，单层石墨烯的厚度仅为0.335nm，约为头发丝直径的二十万分之一。 图 1.1（a）石墨烯中碳原子的成键形式（b）石墨烯的晶体结构。
图1.2石墨烯原子结构图及它形成富勒烯、碳纳米管和石墨示意图石墨烯按照层数划分，大致可分为单层、双层和少数层石墨烯。前两类具有相似的电子谱，均为零带隙结构半导体（价带和导带相较于一点的半金属），具有空穴和电子两种形式的载流子。双层石墨烯又可分为对称双层和不对称双层石墨烯，前者的价带和导带微接触，并没有改变其零带隙结构；而对于后者，其两片石墨烯之间会产生明显的带隙，但是通过设计双栅结构，能使其晶体管呈示出明显的关态。单层石墨烯（Graphene）：指由一层以苯环结构（即六角形蜂巢结构）周期性紧密堆积的碳原子构成的一种二维碳材料。双层石墨烯 （Bilayer or double-layer graphene）：指由两层以苯环结构（即六角形蜂巢结构）周期性紧密堆积的碳原子以不同堆垛方式（包括AB堆垛，AA堆垛，AA‘堆垛等）堆垛构成的一种二维碳材料。少层石墨烯 （Few-layer or multi-layer graphene）：指由3-10层以苯环结构（即六角形蜂巢结构）周期性紧密堆积的碳原子以不同堆垛方式（包括ABC堆垛，ABA 堆垛等）堆垛构成的一种二维碳材料。 石墨烯（Graphenes）：是一种二维碳材料，是单层石墨烯、双层石墨烯和少层石墨烯的统称。由于二维晶体在热力学上的不稳定性，所以不管是以自由状态存在或是沉积在基底上的石墨烯都不是完全平整，而是在表面存在本征的微观尺度的褶皱，蒙特卡洛模拟和透射电子显微镜都证明了这一点。这种微观褶皱在横向上的尺度在8~10nm 范围内，纵向尺度大概为0.7~1.0nm。这种三维
本技术公开了一种石墨烯钴酸镍传感器材料的制备方法，本技术将三维石墨烯与NiCo2O4结合，有助于改善NiCo2O4的表面形态，充分发挥三维石墨烯和异质结的协同作用，增强了传感器检测的灵敏度；该方法制备工艺得到的材料修饰的电极应用到抗坏血酸非酶电化学传感器中，其对抗坏血酸具有较好的检测极限、线性相关系、线性检测范围，灵敏度高。 权利要求书 1.一种石墨烯钴酸镍传感器材料的制备方法，该方法包括如下步骤： （1）制备三维石墨烯材料 在泡沫铝衬底上制备三维石墨烯，得到石墨烯/泡沫铝复合材料； 将石墨烯/泡沫铝复合材料浸泡在刻蚀溶液中，泡沫铝衬底溶解完全后，得到三维石墨烯材料；所述的刻蚀溶液为氯化铁或硝酸铁溶液，所述溶液浓度为0.5-5mol/L （2）取乙二醇和水按体积比为1:1-2的比例混合得到混合液，按重量份数分别称取1-2份所述三维石墨烯材料、35-38份PVP，先将PVP溶于400-450份混合液中，再将所述三维石墨烯材料分散于混合液中，超声搅拌均匀后加入NiCl2·6H2O和CoCl2·6H2O，搅拌使其最终浓度分别为0.002-0.004mg/L、0.001-0.003mg/L；随后按体积比向上述溶液中逐滴加入0.003份 Na2S2O3，颜色稳定后立即用蒸馏水和乙二醇离心洗涤，50-60℃下烘干后在空气中250-300℃煅烧2-3h，收集得到所述传感器电极材料。 2.如权利要求1所述的方法，其特征在于，采用化学气相沉积法石墨烯/泡沫铝复合材料，具体步骤为：将泡沫铝放入真空反应炉加温区中，抽真空，同时加热，将氢气注入真空反应炉中，加热到预定温度100-500℃后，恒温10-30分钟，然后进行退火，再加热到预定温度900-1100℃后，将碳源通入真空反应炉，同时保持氢气流量不变，生长50-100分钟后关闭气体并降至室温，即可得到直接沉积石墨烯的衬底，即石墨烯/泡沫铝复合材料。
新材料 石 墨 烯 石墨烯及其应用 石墨烯是一种由碳原子构成的单层片状结构的新材料，以sp2杂化轨道组成，六角型呈蜂巢晶格的平面薄膜，只有一个碳原子厚度的
二维材料。石墨烯一直被认为是假设性的结构，无法单独稳定存在，直至2004年，英国曼彻斯特大学物理学家安德烈·海姆和康斯坦丁·诺沃肖洛夫，成功地在实验中从石墨中分离出石墨烯，而证实它可以单独存在，两人也因“在二维石墨烯材料的开创性实验”为由，共同获得2010年诺贝尔物理学奖。 石墨烯目前是世上最薄却也是最坚硬的纳米材料，它几乎是完全透明的，只吸收2.3%的光"；导热系数高达5300 W/m·K，高于碳纳米管和金刚石，常温下其电子迁移率超过15000 cm²/V·s，又比纳米碳管或硅晶体高，而电阻率只约10-6 Ω·cm，比铜或银更低，为目前世上电阻率最小的材料。因为它的电阻率极低，电子迁移的速度极快，因此被期待可用来发展出更薄、导电速度更快的新一代电子元件或晶体管。由于石墨烯实质上是一种透明、良好的导体，也适合用来制造透明触控屏幕、光板、甚至是太阳能电池。 石墨烯另一个特性，是能够在常温下观察到量子霍尔效应。 石墨烯的结构非常稳定，石墨烯内部的碳原子之间的连接很柔韧，当施加外力于石墨烯时，碳原子面会弯曲变形，使得碳原子不必重新排列来适应外力，从而保持结构稳定。这种稳定的晶格结构使石墨烯具有优秀的导热性。 石墨烯是构成下列碳同素异形体的基本单元：石墨，木炭，碳纳米管和富勒烯。完美的石墨烯是二维的，它只包括六边形(等角六边形); 如果有五边形和七边形存在，则会构成石墨烯的缺陷。12个五角形石墨烯会共同形成富勒烯。石墨烯卷成圆桶形可以用为碳纳米管；

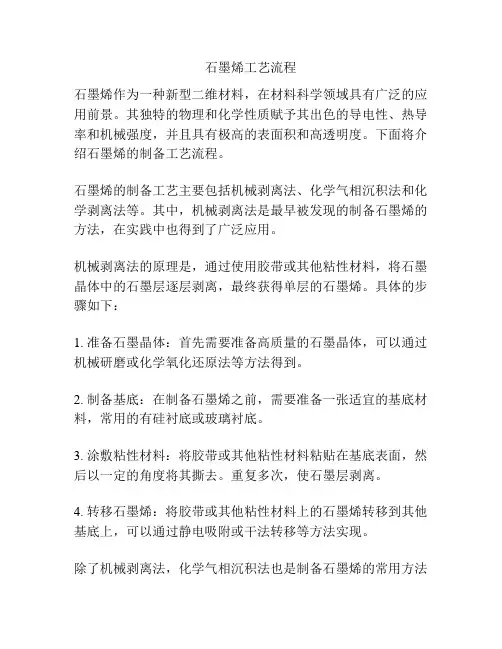

石墨烯的制备方法概述 1物理法制备石墨烯 物理方法通常是以廉价的石墨或膨胀石墨为原料，通过机械剥离法、取向附生法、液相或气相直接剥离法来制备单层或多层石墨烯。这些方法原料易得,操作相对简单，合成的石墨烯的纯度高、缺陷较少。 1.1机械剥离法 机械剥离法或微机械剥离法是最简单的一种方法，即直接将石墨烯薄片从较大的晶体上剥离下来。Novoselovt等于2004年用一种极为简单的微机械剥离法成功地从高定向热 解石墨上剥离并观测到单层石墨烯，验证了单层石墨烯的独立存在。具体工艺如下：首先利用氧等离子在1mm厚的高 定向热解石墨表面进行离子刻蚀，当在表面刻蚀出宽20μm —2mm、5μm的微槽后，用光刻胶将其粘到玻璃衬底上， 再用透明胶带反复撕揭，然后将多余的高定向热解石墨去除并将粘有微片的玻璃衬底放入丙酮溶液中进行超声，最后将单晶硅片放入丙酮溶剂中，利用范德华力或毛细管力将单层石墨烯“捞出”。 但是这种方法存在一些缺点，如所获得的产物尺寸不易控制，无法可靠地制备出长度足够的石墨烯，因此不能满足工业化需求。
1.2取向附生法—晶膜生长 PeterW.Sutter等使用稀有金属钌作为生长基质，利用基质的原子结构“种”出了石墨烯。首先在1150°C下让C原子渗入钌中，然后冷却至850°C，之前吸收的大量碳原子就会浮到钌表面，在整个基质表面形成镜片形状的单层碳原子“孤岛”，“孤岛”逐渐长大，最终长成一层完整的石墨烯。第一层覆盖率达80%后，第二层开始生长，底层的石墨烯与基质间存在强烈的交互作用，第二层形成后就前一层与基质几乎完全分离，只剩下弱电耦合，这样制得了单层石墨烯薄片。但采用这种方法生产的石墨烯薄片往往厚度不均匀，且石墨烯和基质之间的黏合会影响制得的石墨烯薄片的特性。 1.3液相和气相直接剥离法 液相和气相直接剥离法指的是直接把石墨或膨胀石墨(EG)(一般通过快速升温至1000°C以上把表面含氧基团除去来获取)加在某种有机溶剂或水中，借助超声波、加热或气流的作用制备一定浓度的单层或多层石墨烯溶液。Coleman等参照液相剥离碳纳米管的方式将墨分散在N-甲基-吡咯烷酮(NMP)中，超声1h后单层石墨烯的产率为1%，而长时间的 超声(462h)可使石墨烯浓度高达1.2mg/mL。研究表明，当溶剂与石墨烯的表面能相匹配时，溶剂与石墨烯之间的相互作用可以平衡剥离石墨烯所需的能量，能够较好地剥离石墨烯
行业研究?新材料行业 表32 海外石墨烯企业一览表 序号公司国家主营业务石墨烯产业链环节主要产品及技术突破 1 Angstron Materials 美国石墨烯材料下游应用热控材料、能量存储材料 2 Applied Graphene Materials 英国石墨烯产品生产石墨烯粉末、石墨烯分散液 3 Asbury Carbon 美国碳产品综合石墨烯合成 4 Bluestone Global Tech 美国石墨烯综合石墨烯薄膜 5 Cientifica Plc 英国材料设备下游应用石墨烯纳米技术、生物技术 6 Grafoid 加拿大石墨烯综合高纯度的多层石墨烯 7 Granph Nanotech 西班牙石墨烯研发低电阻透明导电膜的单层石墨烯 能量存储设备，可印刷电子，新型复8 Graphene Devices 美国石墨烯设备下游应用 合材料 9 Graphene Laboratories 美国纳米材料综合石墨烯涂层 10 Graphene Square 韩国石墨烯生产30 英寸的石墨烯薄膜 11 Graphenea 西班牙石墨烯薄膜生产化学气相沉积的技术生产石墨烯薄膜 12 Haydale graphene industries 英国纳米材料综合石墨烯油墨、涂料 13 IBM, USA 美国电子设备综合石墨烯晶体管 14 Incubation Alliance 日本碳材料生产石墨烯花状材料 15 Lockheed Martin 美国军火业务综合低耗能薄膜（石墨烯）技术 16 Nanotek Instruments 美国能量存储设备制备石墨烯超级电容器 17 Nokia（已被收购）芬兰电子设备综合石墨烯光传感器 18 Samsung 韩国电子设备综合石墨烯晶体管、石墨烯电极薄膜 19 Showa Denko 日本电工综合量产优质石墨烯片 20 Sony 日本电子设备综合世界最长石墨烯膜 21 V orbeck Materials 美国石墨烯生产石墨烯掺杂电池 22 XG Sciences 美国纳米材料生产石墨烯片状纳米颗粒 资料来源：Graphene-Info, Research and Marke 请务必阅读正文之后的信息披露和法律声明
球形石墨及高纯石墨生产工艺4.1原材料条件 球形石墨及高纯石墨生产的主要原料是鳞片石墨干精矿，是天然鳞片石墨经选矿后成品，符合石墨牌号LG（-）147-95，粒度为100目筛下物，含碳量95%（高碳范围）。 生产球形石墨及高纯石墨（各为10000t/a）时，年需要LG（-）147-95石墨干精矿44238t。 4.2产品方案 根据要求石墨干精矿经过加工形成球形石墨后需要进行高温及高温化学提纯形成高纯成分。高纯石墨则采用石墨干精矿直接进行高温及高温化学提纯形成高纯石墨。其产品方案如下表： 序号产品名称 年产量 （t/a） 含碳量（%） 需要原料量 （t/a） 备注 1 球形石 墨 初始产 品 11060 95 33178 石墨干精矿最终产 品 10000 99.9，99.99 11060 球形石墨初始 产品 2 高纯石墨10000 99.9，99.99 11060 石墨干精矿 为确保球形石墨初始产品颗粒为球形，应采取如下方式： 限于原料粒度为（－）147mm，确定球形石墨初始产品粒度为d50=30mm，碳含量95%。石墨粉料的平均颗粒大小用体积累积值达50%的值表示，可用激 光衍射法得出，其平均粒径在10μm-40μm之间。 确保石墨颗粒为球形，可采用比表面积法进行测定。单位质量（体积）的样本中所有的颗粒表面积和所有颗粒体积和，得出总面积S，总体积V。则可得出 比表面积值。SSA=S/V，球形颗粒质量（体积）比表面积值SSA=6/9ds。 生产球形石墨需要在相应严格的检验制度下进行。其产品率约在35%左右。 其余经加工、检验不合格的产品，可作为冶金工业的增炭剂，或作为其他行业的 原料。但在生产球形石墨过程中成为废弃物料。 生产的初始产品球形石墨和部分石墨干精矿，经过在纯化炉高温提纯后，可成为高纯球形石墨及高纯石墨成品。 4.3生产工艺流程 生产工艺流程如下框图： （1）球形石墨 石墨干精矿粗碎、分级修整、分级磁选、分级高温纯化分散包装
石墨烯生产工艺流程介绍 石墨烯制造工艺石墨烯是一种由单层碳原子构成的类似正六角形的蜂窝状薄片。万片石墨烯加在一起，才相当于人类的一根头发丝粗细。铁系氧化剂新方法有望突破大规模工业生产难题生产实验数据显示，用新方法在个小时之内，能做出这样的单层氧化石墨烯，未来有望在工业领域大规模应用。近日，在浙江大学高分子系一个装满了瓶瓶罐罐的实验室中，该系教授高超一边给记者展示一种类似咖啡粉的褐色粉末，一边向记者介绍说。《自然-通讯》杂志日前发表了一篇由高超课题组完成的石墨烯制备研究成果。该成果避开现有石墨烯制备方法的诸多缺陷，突破了传统氧化石墨烯制备方法，找到了一条低成本制备单层石墨烯的绿色路线。石墨烯是一种由单层碳原子构成的类似正六角形的蜂窝状薄片。万片石墨烯加在一起，才相当于人类的一根头发丝粗细。高超向记者介绍说，此前碳的这种二维结构形式一直存在于科学家的猜想中，却一直难以实现，其中的关键性难题是如何把石墨分层到极薄的薄片。 CVD法制备的工艺流程CVD法制备石墨烯的基本过程是：把基底金属箔片放入炉中，通入氢气和氩气或者氮气保护加热至1000℃左右，稳定温度，保持20min左右；然后停止通入保护气体，改通入碳源（如甲烷）气体，大约30min，反应完成；切断电源，关闭甲烷气体，再通入保护气体排净甲烷气体，在保护气体的环境下直至管子冷却到室温，取出金属箔片，得到金属箔片上的石墨烯。下图为石墨烯的制备过程。 CVD法制备石墨烯的影响因素CVD法制备石墨烯的过程主要包含三个重要的影响因素：衬底、前驱体和生长条件。？ （1）衬底是生长石墨烯的重要条件。目前发现的可以用作石墨烯制备的衬底金属有8~10个过渡金属（如Fe，Ru，Co，Rh，Ir，Ni，Pd，Pt，Cu，Au），和合金（如Co-Ni，Au-Ni，Ni-Mo，不锈钢）。选择的主要依据有金属的熔点、溶碳量，以及是否有稳定的金属碳化物等。这些因素决定了石墨烯的生长温度、生长机制和使用的载气类型。另外，金属的晶体类型和晶体取向也会影响石墨烯的生长质量。
石墨烯结构 石墨烯不仅是已知材料中最薄的一种，还非常牢固坚硬； 作为单质，它在室温下传递电子的速度比已知导体都快。 石墨烯（Graphene）是一种由碳原子构成的单层片 状结构的新材料。是一种由碳原子以sp2杂化轨道组成 六角型呈蜂巢晶格的平面薄膜，只有一个碳原子厚度的 二维材料[1]。石墨烯一直被认为是假设性的结构，无法单独稳定存在[1]，直至2004年，英国曼彻斯特大学物理学家安德烈·海姆和康斯坦丁·诺沃肖洛夫，成功地在实验中从石墨中分离出石墨烯，而证实它可以单独存在，两人也因“在二维石墨烯材料的开创性实验”为由，共同获得2010年诺贝尔物理学奖[2]。 石墨烯目前是世上最薄却也是最坚硬的纳米材料[3] ，它几乎是完全透明的，只吸收%的光"[4]；导热系数高达5300 W/m·K，高于碳纳米管和金刚石，常温下其电子迁移率*超过15000 cm2/V·s，又比纳米碳管或硅晶体*高，而电阻率只约10-6 Ω·cm，比铜或银更低，为目前世上电阻率最小的材料[1]。因为它的电阻率极低，电子迁移的速度极快，因此被期待可用来发展出更薄、导电速度更快的新一代电子元件或晶体管。由于石墨烯实质上是一种透明、良好的导体，也适合用来制造透明触控屏幕、光板、甚至是太阳能电池。 石墨烯另一个特性，是能够在常温下观察到量子霍尔效应。 石墨烯的碳原子排列与石墨的单原子层雷同，是碳原子以sp2混成轨域呈蜂巢晶格(honeycomb crystal lattice)排列构成的单层二维晶体。石墨烯可想像为由碳原子和其共价键所形成的原子尺寸网。石墨烯的命名来自英文的graphite(石墨) + -ene(烯类结尾)。石墨烯被认为是平面多环芳香烃原子晶体。 石墨烯的结构非常稳定，碳碳键（carbon-carbon bond）仅为Å。石墨烯内部的碳原子之间的连接很柔韧，当施加外力于石墨烯时，碳原子面会弯曲变形，使得碳原子不必重新排
超声波石墨烯剥离也称超声波分散。超声波分散是指以液体为媒介，通过超声波在液体中的“空化”作用，将液体中的颗粒进行分散和解团聚的过程。 超声波技术作为一种物理手段和工具，能在液体中产生各种极端条件，这一现象被称为声化学作用，相关的超声设备则被称为超声波声化学设备（简称“声化学设备”）。超声波分散设备是声化学设备的一种应用，可用于水处理、固液系分散、液体中颗粒的解团聚、促进固液反应等效果。 由于粒子(原子、分子或分子集团)的热运动自发地产生物质迁移现象叫“扩散”。扩散可以在同一物质的一相固、液、气多相间进行，也可以在不同的固体、液体和气体间进行，主要由于浓度差或温度差所引起。一般是从浓度较大的区域向浓度较小的区城扩散，直到相内各部分的浓度达到均匀或两相间的浓度到平衡时为止。物质直接互相接触时，称自由扩散。若扩散是经过隔离物质进行时，则称为渗透。 在自然界中扩散现象起着很大的作用，它使整个地球表面附近的大气保持相同的成分。土壤里所含有的各种盐类溶液的扩散，便于植物吸收，以利生长。此外在半导体、冶金等很多行业都应用扩散。扩散、热传导和黏性通称为输运现象。其分别将物质(质量)、热能、动量由一位置移至另一位里置。而达到浓度或温度的均匀。 超声波分散可以分为乳剂的分散(液一液分散)和悬浮体的分散(固一液分散)，已经在诸多领域得到应用。超声波对于悬浮体的分散的应用还有：存涂料工业中氧化钛等向水或者溶剂中的分散、染料向熔融石蜡中的分散，在医药工业中药物颗粒的分散，以及在食品工业中粉乳剂的分散等。 应用范围 超声波分散在很多领域都有广泛的应用：如食品、化妆品、医药、化学等。 超声波在食品分散中的应用大体可以分为：液-液系分散(乳剂)、固-液系分散(悬浮体)、气-液系分散三种情况。 固-液系分散(悬浮体)：如粉乳剂的分散等。
氧化石墨烯的制备方法： 方法一： 由天然鳞片石墨反应生成氧化石墨，大致分为3 个阶段，低温反应：在冰水浴中放入大烧杯，加入110mL 浓H2SO4，在磁力搅拌器上搅拌，放入温度计让其温度降至4℃左右。加入-100目鳞片状石墨5g，再加入2.5g NaNO3，然后缓慢加入15g KMnO4，加完后记时，在磁力搅拌器上搅拌反应90min，溶液呈紫绿色。中温反应：将冰水浴换成温水浴，在磁力搅拌器搅拌下将烧杯里的温度控制在32~40℃，让其反应30 min，溶液呈紫绿色。高温反应：中温反应结束之后，缓慢加入220mL 去离子水，加热保持温度70~100℃左右，缓慢加入一定双氧水(5 %)进行高温反应，此时反应液变成金黄色。反应后的溶液在离心机中多次离心洗涤，直至BaCl2检测无白色沉淀生成，说明没有SO42-的存在，样品在40~50℃温度下烘干。H2SO4、NaNO3、KMnO4一起加入到低温反应的优点是反应温度容易控制且与KMnO4反应时间足够长。如果在中温过程中加入KMnO4，一开始温度会急剧上升，很难控制反应的温度在32~40℃。技术路线图见图1。 方法二：Hummers 方法 采用Hummers 方法[5]制备氧化石墨。具体的工艺流程在冰水浴中装配好250 mL 的反应瓶加入适量的浓硫酸搅拌下加入2 g 石墨粉和1 g 硝酸钠的固体混合物再分次加入6 g 高锰酸钾控制反应温度不超过20℃搅拌反应一段时间然后升温到35℃左右继续搅拌30 min再缓慢加入一定量的去离子水续拌20 min 后并加入适量双氧水还原残留的氧化剂使溶液变为亮黄色。趁热过滤并用5%HCl 溶液和去离子水洗涤直到滤液中无硫酸根被检测到为止。最后将滤饼置于60℃的真空干燥箱中充分干燥保存备用。方法三：修正的Hummers方法 采用修正的Hummers方法合成氧化石墨，如图1中(1)过程。即在冰水浴中装配好250 mL的反应瓶，加入适量的浓硫酸，磁力搅拌下加入2 g 石墨粉和1 g硝酸钠的固体混合物，再缓慢加入6 g高锰酸钾，控制反应温度不超过10 ℃，在冰浴条件下搅拌2 h后取出，在室温下搅拌反应5 d。然后将样品用5 %的H2SO4（质量分数）溶液进行稀释，搅拌2 h后，加入6 mL H2O2，溶液变成亮黄色，搅拌反应2 h离心。然后用浓度适当的H2SO4、H2O2混合溶液以及HCl反复洗涤、最后用蒸馏水洗涤几次，使其pH~7，得到的黄褐色沉淀即为氧化石墨(GO)。最后将样品在40 ℃的真空干燥箱中充分干燥。将获得的氧化石墨入去离子水中，60 W功率超声约3 h，沉淀过夜，取上层液离心清洗后放入烘箱内40 ℃干燥，即得片层较薄的氧化石墨烯，如图1中(2)过程。
石墨烯项目可行性方案 投资分析/实施方案
摘要 目前，中国在石墨烯相关技术研发方面走在世界前列，遥遥领先于美日韩等发达国家。而在石墨烯技术应用方面，化工、储能和电子器件是最主要的应用领域，其中石墨烯在锂离子电池的应用前景备受关注。 该石墨烯项目计划总投资19245.28万元，其中：固定资产投资14637.80万元，占项目总投资的76.06%；流动资金4607.48万元，占项目总投资的23.94%。 本期项目达产年营业收入37238.00万元，总成本费用28288.59万元，税金及附加381.60万元，利润总额8949.41万元，利税总额10565.41万元，税后净利润6712.06万元，达产年纳税总额3853.35万元；达产年投资利润率46.50%，投资利税率54.90%，投资回报率34.88%，全部投资回收期4.37年，提供就业职位634个。
石墨烯项目可行性方案目录 第一章概论 一、项目名称及建设性质 二、项目承办单位 三、战略合作单位 四、项目提出的理由 五、项目选址及用地综述 六、土建工程建设指标 七、设备购置 八、产品规划方案 九、原材料供应 十、项目能耗分析 十一、环境保护 十二、项目建设符合性 十三、项目进度规划 十四、投资估算及经济效益分析 十五、报告说明 十六、项目评价 十七、主要经济指标
第二章建设背景分析 一、项目承办单位背景分析 二、产业政策及发展规划 三、鼓励中小企业发展 四、宏观经济形势分析 五、区域经济发展概况 六、项目必要性分析 第三章产品规划方案 一、产品规划 二、建设规模 第四章选址评价 一、项目选址原则 二、项目选址 三、建设条件分析 四、用地控制指标 五、用地总体要求 六、节约用地措施 七、总图布置方案 八、运输组成 九、选址综合评价
