目次
1 适用范围 (1)
2 引用标准 (1)
3 术语.................. (1)
4 材料要求 (1)
5 施工准备 (1)
6 操作工艺 (2)
7 质量控制 (4)
8 质量标准 (5)
9 成品保护 (6)
1特点
清水混凝土是一次成型，不做任何外装饰，直接采用现浇混凝土的自然色作为饰面的混凝土工程。它不同普通混凝土，表面非常光滑，棱角分明，无任何处墙装饰，只是在表面涂一层或两层透明的保护剂，直接作为外装饰面。
2适用范围
本标准适用于工业与民用建筑和市政工程中表面不做装修的现浇清水混凝土施工。
3引用标准
建筑结构长城杯工程质量评审标准（DBJ/T01-69-2003）
混凝土结构工程施工质量验收规范（GB50204—2002）
混凝土外加剂应用技术规范（GBJ119—88）
普通混凝土配合比设计规程（JGJ55-2000）
建筑工程大模板技术规程（JGJ74-2003）
4术语
4.1清水混凝土
清水混凝土是以混凝土原浇筑表面或以透明保护剂做保护性处理的混凝土表面作为外表面，通过混凝土自身质感和精心设计施工的外观质量来实现美观效果的现浇混凝土工程。
4.2表面色差
清水混凝土的表面色差是指以混凝土本色直接作为装饰面颜色在视觉范围内的一致性。
4.3清水混凝土模板
按照清水混凝土技术要求进行设计制作，满足清水混凝土质量要求和表面装饰效果的模板4.4明缝
明缝是按照设计要求，凹入混凝土表面，有规则的分格缝或装饰线条，是清水混凝土装饰效果的组成部分之一。
4.5模板拼缝印记
按照清水混凝土模板工程的技术要求，在清水混凝土表面形成整齐、均匀的印记，是对清水混凝土表面起装饰效果的组成部分之一。
5材料要求
5.1混凝土中氯化物和碱的总含量应符合国家现行标准《混凝土结构设计规范》GB50010和设计的要求。
5.2混凝土的水灰比不宜大于0.6，砂率38％～42％，泵送混凝土的水泥和矿物掺合料的总量不宜少于300kg/m3。
5.3外加剂：混凝土掺用外加剂，应根据设计和施工的要求选用所需的品种，掺量通过试验确定，质量及应用技术符合现行国家标准和有关环境保护的规定。
5.4 所有混凝土原材料、外加剂都必须单独堆放。
6工艺原理
清水混凝土要求表面达到装饰面的效果，所以对钢筋、模板、混凝土标准和现场操作要求很高。最主要的是模板的选型、表面处理、细部节点处理及混凝土的浇筑、养护。
7施工准备
7.1作业条件
7.1.1在施工前，工长向操作班组进行全面的施工技术交底，确保操作人员的操作规范、安全。
7.1.2混凝土浇筑施工前，模板、钢筋、专业管线、预留洞口及预埋件等，经检查均符合设计要求和施工规范规定，并办理完相应的隐检、预检等手续。
7.1.3浇筑前模板内的垃圾等杂物清除干净，污染的钢筋清理完毕。
7.1.4木模板要浇水湿润，但不得有积水。清扫口在清除掉杂物和积水后封闭，将模板缝隙堵严。
7.1.5划分好浇筑区域，确定好浇筑顺序，施工缝的留置符合设计要求和施工规范的规定。
7.1.6混凝土浇灌申请已被批准，混凝土的各项技术参数经检查符合设计要求。
7.2材料准备
7.2.1钢筋规格、尺寸、各技术参数必须满足设计和规范的要求。
7.2.2模板的选型、表面处理、强度、刚度，脱模剂的使用等都必须满足设计和施工规范的要求。
7.2.3各种原材料、外加剂、掺合料的质量均经过复验，符合有关规定的要求；混凝土的各项技术参数符合设计和施工方案的相关要求；
7.2.4混凝土供应能满足混凝土连续浇筑的需要。
8操作工艺
8.1工艺流程
钢筋绑扎及隐检验收→模板选型、处理、支设、验收→混凝土材料控制、混凝土运输、浇筑→混凝土养护→成品表面处理
8.2 钢筋工程
8.2.1钢筋工程安装质量允许偏差应符合《建筑结构长城杯工程质量评审标准》DBJ/T01-69-2003的规定。
8.2.2钢筋的随进随用，钢筋做好防雨防潮措施，避免钢筋因在现场放置时间长产生浮锈，污染模板而影响清水混凝土的饰面效果。
8.2.3钢筋加工时应考虑其迭放位置和穿插顺序，根据钢筋的占位避让关系确定加工尺寸。应考虑钢筋接头形式、接头位置、搭接长度、锚固长度对钢筋绑扎影响的控制点，通常钢筋应考虑端头弯钩方向控制，以保证钢筋总长度、钢筋位置准确和保护层厚度符合要求。
8.2.4钢筋下料及成型的第一件产品必须经自检确认无误后，方可继续生产。受力钢筋顺长度方向全长的净尺寸允许偏差-10mm，箍筋内净尺寸允许偏差-3mm，+2mm。
8.2.5必须确保钢筋在模板中的定位准确，保证保护层厚度；宜采用混凝土或塑料垫块来保证保护层厚度。
8.2.6绑扎钢丝宜选用20-22#且无锈的钢丝，每一竖向筋与水平筋交叉点均绑扎，绑扎扎丝拧应不小于两圈，绑扎丝头均应朝向截面中心。
8.2.7模板就位前，先在地面弹出穿墙螺栓孔眼的位置，遇到穿墙螺栓与钢筋位置冲突时，适当调整钢筋位置，但调整幅度必须在规范允许范围内。
8.3 模板工程
8.3.1模板的设计
8.3.1.1 对模板应进行详细周到的设计，使其能表现清水混凝土表面质感，满足清水混凝土工程的几何尺寸的精度要求，同时符合经济性与合理性的原则。
8.3.1.2 模板设计之前应对施工缝的留置位置和处理方法加以确认。
8.3.1.3 同一工程中应采用同种面板材料，以使表现的混凝土表面质感一致。
8.3.1.4 清水混凝土模板设计的主要内容有：
1 根据清水混凝土的外观质量要求、施工流水段的划分、模板周转次数等要求，确定模板类型；
2 模板结构设计计算和模板加工图设计。
3 模板的平面配模设计，面板分割设计和对拉螺栓排布设计。
4 详细的支模节点设计等。
5 模板面板的拼缝和相邻模板支模接缝的构造密封或材料密封设计。
8.3.1.5 清水混凝土模板设计应把握的要点：
1 在允许起重荷载的范围内，模板的分块力求定型化、整体化、模数化和通用化，且应尽量减少拼缝。
2 框架结构的清水混凝土模板设计，应以梁柱节点为设计重点。
8.3.1.6 模板体系的材质要求
1 全钢大模板体系
(1)大模板所用钢材材质不宜低于Q235，对于不同使用条件的受力构件，所选用的材质由设计确定。
(2)宜采用5mm或6mm厚钢板做面板，表面应平整、光滑、清洁。
(3)模板竖背楞宜采用80mm的槽钢、横背楞宜采用100mm的槽钢，
2 圆柱玻璃钢模板体系
（1）玻璃钢模板的刚度、强度必须满足设计及规范要求。
（2）模板的厚度必须由现场混凝土侧压力经过计算得出。
（3）对于柱高较高的圆柱，板边宜用通长40×4角钢制成∟形翻边。
8.3.1.7 脱模剂
模板脱模剂应采用优质的水性脱模剂或油性脱模剂，涂刷应均匀，无漏刷；禁止使用可能污染混凝土成品表面的废机油等隔离剂。玻璃钢模板采用色拉油进行刷涂。
8.3.1.8 模板的加工与验收
1 模板应严格按照设计进行加工，严格控制加工精度，保证模板表面平整、方正，接逢严密（允许偏差见表1）。
2 对清水混凝土模板的钢模板周边加工，应采用铣边工艺，面板宜经抛光处理。
3 加工的模板进场时，应按设计要求对其模板尺寸、方正、拼缝、企口和板面平整度等进行验收，也要对模板及配件数量进行统计。
表1 整体式大模板加工允许偏差
1 基本规定
模板的安装可参照《建筑工程大模板技术规程》JGJ74-2003和钢筋混凝土工程模板施工的有关技术规程进行。
2 模板安装前应首先进行样板模板的试安装，验收合格后方可正式进行模板安装。
3 清水垂板：定型钢模安装
（1）两块板之间分隔缝宜采用直接在定型钢模上镶嵌钢条进行支设，间距符合设计要求。（2）定型钢模用方木支撑，外部加以10cm厚槽钢进行固定，避免使用对拉螺栓，内侧用拉绳和方木支撑在预留锚固钢筋上。
（3）底部用脚手架进行支撑，间距900mm，步距1500mm布置，在立管上部加支托。（见附图1）
（4）滴水槽宜在支模时直接做成，采用12mm宽、10mm深木条制作。
附图1
4、圆柱：玻璃钢模板
（1）每根圆柱模板加工成一整张平板，在加工模板时应考虑模板在承受侧压力后，模板的横断面会膨胀，膨胀率根据试验确定为6‰，所以模板的直径比圆柱的直径小6‰。同时根据混凝土浇筑高度及圆柱直径，计算出模板的环向拉应力，确定模板厚度，通常厚度为3mm （验算玻璃钢模板厚度如下所示）。板边接缝处用通长40×4角钢制成∟形翻边，在翻边中
心开?12.5mm@200mm螺栓孔，将平板卷起，采用?10mm螺栓连接，闭合成圆柱面形状。玻璃钢模板展开断面如附图2所示。
附：验算玻璃钢模板厚度
当=24×1.3×6.03=188.1KN
每平米的抗拉强度×厚度=模板的拉力
故求出厚度为约3mm。
（2）圆柱玻璃钢模板的支设
①工艺流程：塑料垫块安装→搭设操作平台→柱根部清理→模板就位→闭合柱模并固定接口螺栓→每隔1米安装柱箍→安装缆风绳、调整垂直度→浇筑混凝土→拆模→模板清理、刷脱模剂。
②沿圆柱环向按600mm左右间距布置垫块，垫块的布置不宜太密，以免影响模板的自由膨胀。
③模板抬至柱筋一侧后，将模板竖立，闭合模板，将螺栓孔对正并逐个拧紧接口螺栓。柱身每隔1米安装一道柱箍。在混凝土浇筑前2h左右，将模板下口外侧用水泥砂浆封堵，防止根部漏浆。
④采用?8钢丝绳直接拉柱子主筋，通过花篮螺丝调节模板垂直度。另外，在混凝土浇筑过程中及浇筑完毕后初凝前，随时对模板的垂直度进行复核校正，通过微调花篮螺栓以获得较高的垂直精度。如附图3所示
⑤模板拆除时，先卸下缆绳，松掉闭口螺栓后，人工将模板揭开即可。之后对模板清理、放置。
⑥玻璃钢模板注意事项
a、要求柱根部板混凝土有较高的平整度，以保证模板与混凝土面接缝严密。在板面混凝土浇筑时，应将柱根部位的混凝土面精确找平。
b、模板仅通过塑料垫块就位，要求钢筋的保护层厚度很精确，否则易造成柱子偏位。在楼板钢筋绑扎完毕后，距模板上口以上5cm—10cm的柱主筋用圆形定位箍固定。
8.4 混凝土工程
8.4.1 原材料的质量要求
1 水泥：选择质量稳定，碱含量低，需水量小的优质普通硅酸盐水泥。必须用同一厂家，同一品牌，同一强度等级的水泥，达到清水混凝土专用水泥要求。
2 掺合料：选用一级粉煤灰，固定厂家，固定品质，固定颜色，不含杂质。粉煤灰烧失量小于5%，细度8-12%，需水量比小于95%。
3 骨料：所有石子均应选用同一产地，同一石源，同一规格的产品。石子应连续级配，颜色均匀，含泥量小于1%，泥块含量小于0.5%，针片状颗粒不大于15%。选用细度模数大于2.6的中砂，含泥量小于1.5%，泥块含量小于1.5%，质地坚硬，级配良好，颜色均匀一致（严禁使用碱活性骨料）。
4 外加剂：采用高效减水剂，应含适当引气组分，使引入的气泡均匀细小，如果引入的气泡
较大，容易形成连通的大气泡，造成混凝土表面出现麻面。应使混凝土具有良好的粘聚性和
保水性，保证在振捣过程中不出现离析或泌水现象，同时也不应使混凝土粘度太大，造成气
泡排出困难。不得使用含氯盐的外加剂，外加剂应不改变混凝土的颜色，混凝土硬化后表面
也不会导致出现析霜或返潮现象。
5 配合比设计
（1）同一构件严格执行同一配合比。
（2）尽量降低用水量以提高密实度，强度及耐久性。
（3）在保证强度的条件下尽量降低水泥用量，降低水化热和减少收缩。
（4）选择合适的砂率和水灰比，不得过大或过小（砂率38%-40%、水灰比0.4-0.6）。
8.4.2混凝土拌制、运输及进场检验
1 混凝土搅拌时间比普通混凝土延长20-30s；砼运输车每次清洗后注意排净料筒内的积水；
控制混凝土运输时间差，避免坍落度损失过大。
2 混凝土拌合物颜色应均匀，能保证同一视觉空间的混凝土无可见色差。
3 进场混凝土由搅拌站人员向现场检验人员逐车交验，交验的内容有目测混凝土外观色泽和
有无泌水离析现象，试验员对每车混凝土坍落度进行取样试验（140-160mm），坍落度不合
要求不得使用。
4 混凝土拌合物工作性能优良，无离析泌水现象，压力泌水率小于22%，坍落度90min经时
损失小于30%。
8.4.3浇筑
1 浇筑之前必须作样板，样板以50cm、1m、2m一步分别浇筑，选择效果好的实施。
2 浇筑前需先清理模板内垃圾，保持模内清洁、无积水。
3 混凝土浇筑时，在比普通混凝土施工时较轻的振捣下，应能满足模板，达到流平、密实的
程度。
4 采用振捣棒进行振捣时，混凝土振点应从中间开始向边缘分布，且布棒均匀，层层搭扣，
并应随浇筑连续进行。
5 振捣棒的插入深度要大于浇筑厚度，插入下层混凝土中50-100mm，使浇筑的混凝土形式均匀密实的结构。
6 混凝土先后两次浇筑的间隔时间不超过30分钟，第二次浇筑前，要将上次混凝土顶部的
150mm厚的混凝土层重新振捣，以便使两次浇筑的混凝土结合成密实的整体；重新振捣之前，要确认上次的混凝土尚未初凝，凭振捣棒的自重就能穿入混凝土层。如先后两次混凝土浇筑
时间间隔30min，或是虽未超过30min，但凭振捣棒的自重已不能穿入混凝土层，就不能直
接浇筑第二层混凝土，应按接点处理。
7 振捣过程中应避免撬振模板、钢筋，每一振点的振动时间，应以混凝土表面不再下沉，无
气泡逸出为止，一般为20-30sec，要避免过振发生离析。振捣棒抽出速度为75mm/sec，振捣
过程中要使振捣棒离清水混凝土的表面，保持不小于50mm的距离。
8 柱浇筑前应在根部首先浇筑与混凝土强度等级相同的去石子水泥沙浆30-50mm，并振实后，再浇筑混凝土；振捣要求同墙体浇筑。如果混凝土落差大于2m，应在不料管上接一软管，
伸到柱模内，保持下料告诉不超过2m。
9 振捣过程中，尽可能减少砂浆的飞溅，并及时清理掉溅于模板内侧的砂浆。
10 同一柱子宜用同一罐车的混凝土浇筑。
8.4.4混凝土的养护
1 应自初凝之前就对混凝土开始养护，并且保证相同的成熟度，避免由此形成的混凝土表面色差。
2 平面结构的清水混凝土拆模式间的要求同普通混凝土，立面结构的清水混凝体拆模时间应比普通混凝土拆模时间长1-2倍，从而保证拆模不粘连，成品混凝土棱角完整。清水混凝土的养护要求严于普通混凝土；混凝土立面结构拆模后须立即养护，宜采用定制的塑料薄膜套包裹保湿养护，不宜采用养护剂养护；梁板混凝土浇筑完毕后，分片分段抹平，然后及时用塑料布覆盖。混凝土硬化后，可采用蓄水养护，严防出现裂纹。
3 混凝土养护的时间一般不得少于14d。
4 模板拆除后的混凝土表面不得直接用草帘或草袋覆盖，以免造成永久性黄颜色污染，应采用干净塑料薄膜严密覆盖养护；如需保温，在塑料薄膜外可以覆盖草帘或草袋。
8.4.5混凝土拆模
1 清水混凝土模板拆除程序应严格按照《建筑工程大模板技术规程》JGJ74-2003和钢筋混凝土工程施工的有关技术规程进行，拆模过程中不得损伤混凝土成品。
2 模板拆除必须在结构混凝土强度达到设计要求，当无设计要求使混凝土应达到其表面及棱角不会因拆模而受损的强度水平时方可进行。
3 模板的拆除顺序按模板设计要求进行，各紧固件依次拆除后，应轻轻将模板撬离；必须在确认模板与混凝土结构之间无任何连接后，方可起吊模板，且不得碰撞混凝土成品。
8.4.6成品保护
1 清水混凝土的后续施工工序，不得损伤或污染前面工序已完成的清水混凝土成品；在拆模后使用外挂架时，外挂架与混凝土墙面接触点应垫橡胶板，避免划伤。
2 在工程交工前，宜用塑料薄膜进行保护，防止混凝土表面受到污染。
3 通过宜传提高现场人员的自觉保护混凝土成品的意识。
8.4.7混凝土成品修补与表面喷涂施工
1 对工程混凝土成品的缺陷部位修补，宜采用与本工程所用的同品种普通水泥与白色普通水泥调制的水泥浆（或砂浆）进行修补，并应在样板上先做试验，确定修补方法和材料配比。
2 对混凝土产品的缺陷部位的修补，应在修补部位的水泥浆（或砂浆）硬化之后，用细砂纸打磨光洁，并用水冲洗干净，修补后的部位应无明显可见的修补痕迹。
3 清水混凝土工程的外表面可采用透明保护剂或着色透明保护剂喷涂，做保护性处理，喷涂层应均匀透明。
4 选择的保护剂应对混凝土表面有良好的粘结性，在露天环境下有良好的耐老化性，且对混凝土无腐蚀性。
5 喷涂施工前，应将整个面清理干净，待干燥后方可进行喷涂施工。
6 透明涂料宜选用氟碳树脂系涂料，亦可选用聚氨酯系和丙烯树脂系涂料，施工方法应按照产品说明书的要求进行。
8.5 质量验收
1 外观质量
（1）一般规定
对已经出现的严重缺陷，应由施工单位提出技术处理方案，并经监理（建设）单位认可后进行处理。对经处理的部位，应重新检查验收。
检查数量：全数检查；检查方法：观察、测量，检查技术处理方案。
一般项目：清水混凝土不宜有一般缺陷。
对已经出现的一般缺陷，应由施工单位按技术处理方案进行处理，并重新检查验收。
检查数量：全数检查；检查方法：观察、测量，检查技术处理方案。
2 尺寸偏差
（1）主控项目
现浇结构不应有影响结构性能和使用功能的尺寸偏差
对超过尺寸允许偏差且影响结构性能和安装、使用功能的部位，应由施工单位提出技术处理方案，并经监理（建设）单位认可后进行处理。对经处理的部位，应重新检查验收。
检查数量：全数检查。
检查方法：量测，检查技术处理方案。
（2）一般项目
现浇结构清水混凝土的尺寸偏差应符合下表的规定。
检查数量：按结构缝或施工段划分检验批。在同一检验批内，对梁、柱，应抽查构件数量的10%，且不少于3件。
清水混凝土结构允许偏差见下表所示
清水混凝土结构允许偏差
4 检验批合格质量应符合下列规定：
（1）主控项目的质量经抽样检验全部合格。
（2）一般项目的质量经抽样检验合格；当采用计数检验时，除有专门的要求外，一般项目的合格点率应达到80%及以上，不合格点偏差不应超过允许偏差的1.5倍，且不得有严重缺陷。
（3）且有完整的施工操作依据和质量验收记录，对验收合格的检验批，宜作出合格标志。
9 效益分析
1 清水混凝土施工中减少抹灰的湿作业，省去装修的施工材料费用，避免了抹灰质量带来的开裂、空鼓等质量通病；不仅缩短了施工周期，也减少了装修施工队环境的污染，因此来越来越受到关注，正成为建筑市场的新亮点。
2 随着社会的发展，清水混凝土已经代表国际建筑目前的趋势，代表一个国家的建筑施工水平，所以做好清水混凝土施工以及更高的装饰面清水混凝土将会大大提高我国的建筑业绩及建筑水平。
墙面抹灰作业指导书编码：PDFTJ-08
目次 1适用范围 (559) 2编写依据 (559) 3作业流程图 (559) 4安全风险辨析与预控 (559) 5作业准备 (13) 6 作业方法 (6) 7 质量控制措施及检验标准 (9)
● 1 适用范围 本节适用于35kV及以下配网工程配电房砌体墙面为基底的水泥砂浆（水泥混合砂浆）抹灰工程的施工。 ● 2 编写依据 表2 编写依据 序号引用资料名称 1 GB 50210—2001《建筑装饰装修工程质量验收规范》 2 GB 50300—2001《建筑工程施工质量验收统一标准》 3 Q/CSG 11105—2008《南方电网工程施工工艺控制规范》 4 《中国南方电网有限责任公司基建工程质量控制作业标准（WHS）》 ●3作业流程图 图3作业流程图 4安全风险辨析与预控 4.1 墙面抹灰作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。 4.2 按《指南》中与墙面抹灰作业相关联的《电网建设安全施工作业票》（编码：PDFTJ-08-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。 4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。
4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续 使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。 表 4.1 作业任务安全基准风险指南 序号危害名称风险种类风险等级风险控制措施 1 脚手架未经检查 验收就投入使用 坠落中等风险 脚手架使用前必须要检查，具体 有： 1. 架脚平稳着地； 2. 架体结构稳固； 3. 立杆步距布置合理； 4. 剪刀撑、扫地杆、拦腰杆、水平 杆结构齐全； 5. 踏脚板不准探头 2 抹灰施工前，没 有做好吊垂直、找 规矩的施工工序 工作环境 污染 低风险 必须做好抹灰施工前的吊垂直、找 规矩的工艺工序 3 抹灰施工前，吊 垂直、找规矩时， 脚手架或操作平台 使用前没有做好安 全检查 坠落低风险 吊垂直、找规矩时脚手架和操作平 台使用前必须做好安全检查 4 灰桶传递绳使用 前，没有做好检查 打击低风险使用前必须对传递用绳认真检查 5 灰桶传递绳端的 钩子没有防脱落装 置 打击低风险 绳子端钩子必须使用有防脱落装 置 6 灰桶提升时，下 面操作人员站在正 下方 打击低风险 灰桶提升时下面操作人员不得站 在正下方 7 清理墙脚地面打 凿，操作不规范 打击低风险应正确掌握打凿操作姿势 8 清理墙脚地面打 凿，操作没戴眼睛 防护镜 打击低风险打凿操作应戴上眼睛防护镜
精心整理 5.3砖墙砌体工程 5.3.1施工准备 （1）根据设计施工图纸及标准规范编制砖墙砌体专项的施工方案，并经相关单位批准通过。 （2）编制工程材料、机具、劳动力的需求计划。 （3）根据现场条件，完成工程测量控制点的定位、移交、复核工作。 （4（5（12347d,严禁（1（2（3（4（5（6（7（8）脚手架应随砌随搭设，运输通道通畅，各类机具应准备就绪。 （1）健全现场各项管理制度，专业技术人员持证上岗，并进行了技术、安全交底。 （2）班组砌筑工人要求中，高级工不少于70%，并应具有同类工程的施工经验。 5.3.2质量控制要点 （1）砖的品种、强度等级必须符合设计要求，并应规格一致，有出厂合格证及试验单，严格
检验手续，对不合格品坚决退场。 （2）砂浆用砂不得含有害物质及草根等杂物，配制M5以上砂浆，砂的含泥量不应超过5%，M5以下砂浆，砂的含泥量不应超过10%，并应通过5mm筛孔进行筛选。 （3）水泥进场使用前，应分批对其强度、安定性进行复试；检验批应以同一生产厂家、同一编号为一批；当在使用中对水泥质量有怀疑或水泥出厂超过三个月时，应复查试验，并按其结果使用；不同品种的水泥，不得混合使用。 （4）石灰膏的熟化时间不应少于7d,严禁使用脱水硬化和冻结的石灰膏。 （5 （1 1。 2 3 4）6块）； （2 。 （3 （1 制作与养护。 （2）排砖时必须把立缝排匀，砌完一步架高度，每隔两皮砖在丁砖立楞处用托线板吊直弹线，二步架往上继续吊直弹粉线，由底往上所有七分头的长度应保持一致，留设上层窗口必须同下层窗口保持垂直。 （3）立皮数杆要保持标高一致，盘角时灰缝要掌握均匀，砌砖时准线要拉紧，防止一层线松，一层线紧。 （4）排砖时，为了使窗间墙、垛排成好活，把破活排在中间或不明显位置，在砌过梁上第一
SIRES 仿清水混凝土涂饰工程 施工方案
施工工艺 一．施工准备 工具：优质滚筒、批刀、砂皮、钢丝刷、毛刷、SIRES专用工具等。 材料： 清水混凝土专用腻子 清水混凝土专用防水渗透型底漆(SIRES1000#) 清水混凝土基底调整材(SIRES500#) 清水混凝土水性硅透气型保护面漆(SIRES2000#) 标准保护用材等。 二．基面处理 1、基层处理是涂装工程的基础，是涂料施工中极为重要的一个环节。基层处理的 好坏直接影响到涂层的附着力、装饰性和使用寿命，应对它予以足够的重视，否则达不到预期的涂饰效果，影响工程质量，甚至造成经济上和信誉上的损失。 2、基层处理的容包括：清除基层表面上的灰尘、油污、疏松物；减轻或消除表面 缺陷；改善基层表面的物理或化学性能。 3、基面必须干燥良好，使其含水率10%以下，PH值在10以下。 三．基面打孔、明缝 根据业主或设计要求的分格方式和尺寸，用墨斗弹线，为仿出混凝土脱模后螺栓孔(螺栓孔直径3㎝,孔深0.5㎝)的效果，须用专用工具做出螺栓孔，并将有缺陷处孔洞
修补完整，光滑。 明缝处理：用切割机按照设计尺寸切割后，用基层修补材进行填补，然后放置PVC槽(PVC 槽深0.5㎝,宽1㎝)进去,注意要横平竖直，且对边沿缺损处用基层修补材进行修复，待干燥后用细砂纸打磨平整即可 四．用专用腻子找平 将专用腻子充分调合，用它先将原始涂层麻面、蜂窝、洞眼、残缺处填补好，满刮两遍专用腻子。第一遍要求刮抹平整、均匀、光滑，密实平整，线脚及边楞整齐为度。待第一遍专用腻子干透后，用粗砂纸打磨平整，磨后用棕扫帚清扫干净。第二遍专用腻子满刮方法同第一遍，但刮抹方向同第一遍相垂直。 五．滚涂清水混凝土专用底漆 可采用滚筒滚涂或采用喷枪喷涂，先将墙角、边缘之处用毛刷刷好之后，再做大面墙面。 六.SIRES专用微着色修补材,用专用特种工具制作花纹 当仿清水混凝土进行整体性的修复着色的时候，需要清水混凝土基底调整材(SIRES500#)，用专用工具全面涂布，效果近于混凝土颜色的半透明状态。 为了仿出清水混凝土真实效果，需要在上一步工序后，采用清水混凝土基底调整材(SIRES500#)后用局部修补工艺。 需特别注意以下几点 ●在做造型时，请注意将涂布的材料充分搅均，避免一次在墙壁上粘附。 ●做造型的各个工序在干燥后，必须用砂纸（120—140号）将表面磨平。 ●调色品要先在像单词本这样的小纸条上涂布，记下颜色配方，以便下次参考 七．清水混凝土水性硅透气型保护面漆 清水混凝土水性硅透气型保护面漆分两次涂装，每次涂一半的量，反复滚（喷）涂至均匀为止。两次面漆之间应间隔1--4小时。第二遍面漆涂完之后，须保养24 小时方可。
现浇混凝土施工工艺及施工法 一、基础筏板 1、基础筏板设有后浇带，基础砼的施工特点是工程量大，强度等级高，钢筋密集。为保证底板的整体性和刚度，要求混凝土一次浇筑完毕。要保证满足砼强度等级和抗渗砼等级要求，就要确保筏板的浇筑质量，底板砼施工方法按一次性浇筑，不留施工缝。砼的配制和运输方式的选择是影响施工进度和质量的关键，采用商品砼、1台地泵进行混凝上泵送的方式进行施工。 根据图纸设计，沿纵向有一道后浇带，为保证基础砼的浇筑质量满足结构的整体要求，取泵送砼进行一次性浇筑同时防止各浇筑层间搭接时间差因超出砼初凝时而形成施工冷缝，为此采取以后浇带及膨胀加强带为界划分为2个浇筑区，分层泵送砼进行浇筑，每段保证一次浇筑，不留垂直施工缝。 2、管道的铺设对泵送效率的影响很大，因此在现场布管时应该注意以下问题： a．输送管道的配管线路最短，管道中尽量少采用弯管和软管，更应避免使用弯度过大的弯头，管道末端活动软管弯曲不得大于180o，并不得扭曲。 b．泵机出口不宜在水平面上变换方向，如受场地限制，宜用半径lm以上的弯头，否则压力损失过大。管道应用方木垫牢。 c．垂直管道应加以固定，固定间距为3m左右。垂直管道在楼板预留孔处应用木楔子楔紧，否则会影响泵送效果。 d．变径管后至少第一节为直管、水平管应向下倾斜，然后再接弯管，泵送高度超过10m时在变径管和立管之间水平管长度不得小于高度的2／3。 3、商品砼供应和运输 要求搅拌站严格控制原材料质量，搅拌时间至少2min，对砂石采取降温措
施，并严禁使用刚出厂的高温水泥。以保证砼的出机温度不大于30℃。要求初凝时间不大于45min。在筏板基础施工中，砼运输采用砼搅拌运输车运输，混凝土地泵送至浇筑地点。混凝土必须在最短的时间内均匀无离析地排出，其排料速度应与砼泵相匹配。砼搅拌运输车在运送混凝土时，搅动转速一般为2～4min。 从搅拌运输车中进行坍落度试验，两个试拌坍落度之差不得超过有关规定。 4、混凝土浇筑方法采用地泵泵送工艺，主楼底板按后浇带分别划分为2个浇筑区，筏板采取由一端开始施工循序渐进，分层浇筑方法，保证上、下层浇筑间隔不超过初凝时间。浇筑混凝上应连续进行。如必须间歇，其间歇时间应尽量缩短，并应在前层混凝土初凝之前，将次层混凝土浇筑完毕。 5、大体积混凝土的浇筑，根据整体连续浇筑的要求，结合结构尺寸的大小、钢筋疏密、混凝土供应条件等具体情况一般采用三种方法: a.全面分层；b.分段（块）分层；c.斜面分层。 底板混凝土浇筑时间为基础钢筋隐蔽工程经甲方、村民代表及监理验收合格后。浇筑采用泵送工艺，采取循序渐进，分层浇筑方法，保证上、下层浇筑间隔不超过初凝时间。浇筑混凝上应连续进行。采用斜面分层，每层厚度30cm～40cm，循序渐进。浇筑时如必须间歇，其间歇时间应尽量缩短，并应在前层混凝土凝结之前，将次层混凝土浇筑完毕。间歇的最长时间按所用水泥品种、气温及凝结条件确定。 6、振捣：根据砼泵送时自然形成坡度的实际情况，在每个浇筑带的前、后布置两道振捣器，混凝土采用机械振捣，根据砼泵送时自然形成坡度的实际情况，在每个浇筑带配备4个φ50插入式振捣器，第一道布置在卸料点，主要解决上部
清水砖墙砌体工程施工工艺 1、适用范围 本施工工艺适用于工业与民用建筑的各种清水砖砌体工程施工。 2、材料性能要求 (1)砖、蒸压灰砂砖、蒸压粉煤灰砖：砖的品种、强度等级必须符合设计要求，并应规格一致；产品有出厂合格证及复试单。 (2)水泥：宜采用强度等级32.5级普通硅酸盐水泥或矿渣硅酸盐水泥，产品应有出厂合格证及复试报告。 (3)砂：宜用中砂,并通过5mm筛孔。配制M5（含M5）以上砂浆，砂的含泥量不应超过5%；M5以下砂浆，砂的含泥量不应超过10%，不得含有草根等杂物。 (4)掺合料：有石灰膏、磨细生石灰粉、电石膏和粉煤灰等，石灰膏的熟化时间不应少于7d，严禁使用冻结或脱水硬化的石灰膏。 (5)水：应用自来水或不含有害物质的洁净水。 3、主要机具设备 (1)机具：应备有砂浆搅拌机、筛砂机和淋灰机等。 (2)工具：应备有大铲、刨锛、瓦刀、泥桶、存灰槽、砖夹、筛子、勾缝条、运砖车、灰浆车、翻斗车和砖笼等。 (3)检测工具：水准仪、经纬仪、钢卷尺、百格网、皮数杆、线坠、水平尺、磅秤、砂浆试模等。 4、作业条件 (1)砌筑前，基础及防潮层应经验收合格，基础顶面弹好墙身轴线、墙边线、门窗洞口和柱子的位臵线。 (2)办完地基基础工程隐蔽工程检手续。 (3)完成回填基础两侧及房心土方。 (4)在墙转角处、楼梯间及内外墙交接处，已按标高立好皮数杆；皮数杆的间距以15～20m为宜，并办好预检手续。 (5)砌筑部位（基础或楼板等）的灰渣，杂物清除干净，并浇水湿润。 (6)砂浆由试验室做好试配，确定配合比；准备好砂浆试模。 (7)搭好砌筑用的脚手架；垂直运输机具准备就绪。 (8)项目部建立健全了各项管理制度，管理人员持证上岗；对作业班组进行了质量、安全、技术交底；班组作业人员中、高级工不少于70%，并应具有同类工程的施工经验。 5、工艺流程 基础或下部结构验收→墙体放线→配制砂浆→排砖撂底→墙体盘角→立皮数杆挂线→砌墙→勾缝→验收。 6、施工要点 (1)在砌筑过程中，要经常校核墙体的轴线和边线，当挂线过长，应检查是否达到平直通顺一致的要求，以防轴线产生位移。 (2)清水墙砌筑排砖时，必须将立缝排匀，砌完一步高架子，每隔2m间距，应在丁砖立棱处用托线板吊直划线，二步架往上继续吊直弹粉线，由底往上所用2/3砖的长度应使一致；上层分窗口位臵时必须同下层窗口保持垂直，以免墙面出现游丁走缝。 (3)立皮数杆要保持标高一致，盘角时要均匀掌握灰缝，砌筑时小线要拉紧，不得一层线松，一层线紧，以防水平灰缝出现大小不匀。 (4)砂浆配合比应由试验室确定,采用质量比，砌筑的砂浆必须机械搅拌均匀，随拌随用。水泥砂浆和混合砂浆分别应在3h和4h内使用完毕，细石混凝土应在2h内用完。
清水混凝土挂板施工工 艺 集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-
清水混凝土挂板施工工艺 一、前言 随着建筑装饰材料的发展与国外建筑设计思想的融入， 清水混凝土装饰效果越来越 受到设计师的青睐。但清水混凝土一次浇筑成型难度大，投入成本高，随应市场的需求 和经济利益的考虑，预制清水混凝土挂板技术应运而生。 二、工艺特点 预制清水混凝土挂板具有模具化生产周期短的特点，同时因由专业厂家生产，技术 经验比交成熟， 通过特殊工艺， 可大大缩短养护周期， 生产速度快， 同时安装过程简单， 质量易于控制，安装速度较快。 三、适用范围 适用于建筑外墙装饰及室内墙面装饰。 四、工艺原理 由专业厂家根据现场实际情况进行测量和挂板设计，在厂家利用模具化生产方式预制出清水混凝土挂板成品，并养护达到设计强度。在清水混凝土挂板预制过程中在板头及板脚部位埋入预埋件，现场安装时通过测量定位后，将预制清水混凝土板调整到位，并通过板头与板脚的预埋件与结构上植入的预埋件焊接固定，最后在板面涂刷透明保护液。
五、施工工艺 六、 1、工艺流程 测量放线→清水混凝土挂板设计→清水混凝土板制作→现场埋件安装→调整固定→涂刷防护液? 2、预制清水混凝土挂板施工控制? 2.1清水混凝土板设计制作? 2.1.1清水混凝土幕墙板的平均厚度为80mm，为混凝土单层配筋构造，混凝土强度等级为C40。 2.2清水混凝土板设计应注意的问题? 本工程预制清水混凝土板用于室内核心筒结构外侧墙面装饰，由于是在室内施工，在设计时除考虑按建筑设计要求进行分格外，还应根据现场实际的吊顶标高仅进行板高度设计，预制清水混凝土挂板高度为伸入吊顶内50mm。同时还应在水、暖、电气等各专业吊顶内管线施工时，在清水混凝土板安装位置留出足够的安装高度。在板的宽度设计时，还应根据现场结构误差进行调整，保证生产出的预制清水板安装位置准确无误。2.3预制清水混凝土挂板的现场安装 根据设计排版图纸在准备安装清水混凝土挂板的墙面上放出清水挂板位置线，并将埋件位置中心线划出。
vivo总部物流中心幕墙工程 外墙仿清水混凝土保护剂 施 工 方 案 编制：赖雪勤 审核：罗国红 复核：王元厂 深圳市清易装饰工程有限公司 二零一六年十一月十日
目录 一、编制依据 (5) 二、工程概况 (5) 三、施工组织 (5) 四、涂装品种及工艺 (6) 五、施工注意事项 (9) (1)施工和气象条件 (9) (2)劳动环境 (9) (3)施工条件的确认 (9) (4)污染处理 (9) (5)成品保护措施 (9) 六、安全保证措施 (10) 七、质量保证措施 (10) 八、文明施工与环保措施 (11) 九、施工进度计划 (11)
清水混凝土透明保护施工 一、编制依据 1)建筑和结构施工图纸 2)《建筑分项工程施工工艺标准》 3)《建筑装饰装修工程质量验收规范》 4）《建筑涂饰工程施工及验收规程》JGJ/T 29-215 二、工程概况 1、本工程项目为:vivo总部物流中心幕墙工程。 2、工程地址：东莞市长安镇海堤南路。 3、工程简介：本项目坐落于广东省东莞市长安镇，东临东大路，西临正大路，北临海堤路，南临公园路。vivo总部物流中心。 三、施工组织 1、组织相关人员核实现场，测量尺寸，结合建筑图纸深化设计，业主确认深化设计图。 2、组织图纸会审，制定生产施工计划，制定预算采购原材料。 3、采购：根据材料进货计划，进行定货落实，按进货计划要求分批进场。 4、技术准备：准备齐全各种施工图纸、技术要求文件、规范、标准及各种检测仪器、工具及安全用具，技术员和安全员向施工人员进行技术交底、安全交底。
5、施工人员准备：安排有施工经验的施工人员进行施工，同时给施工人员讲明施工规范的要求，进一步提高施工人员的技术水平。人员到场情况： 管理人员：项目经理1人(陈旭东)，技术总工1人（陈旭东），质检施工员1人（彭志欣）。资料员1人（赖雪勤）、安全员1人（裴泽伟），材料员1人（姜西红）。 施工一组：班长1人、调色师傅1人、涂刷3人，安全员1人、施工员1人。 施工二组：班长1人、调色师傅1人、涂刷3人，安全员1人、施工员1人。 6、施工用设备准备：提前对现有设备进行检查，发现有故障的提前检修好，如需购买的应提前购买，保证施工时所需设备到位。序号名称型号数量备注 3 角磨机 2 5 冲击钻 1 8 安全电箱 1 10 手提式石材机 1 四、涂装品种及工艺 清水混凝土氟碳透明保护系统 清水混凝土氟碳透明保护系统是经过科学验证配方生产的清水
【最新整理，下载后即可编辑】 现浇混凝土施工工艺标准 XDQB2002-004 一、工艺流程： 木模湿润→铺设架路→混凝土搅拌→垂直运输→混凝土入模→机械捣固→人工表面抹平→养护8天（屋面抗渗砼15天）。 二、操作要求： 1、应提前做好配合比，并根据砂、石实际含水率调整成施工配合比。现场搅拌的砼应将材料过磅正确后搅拌。 2、首次使用的砼配合比应进行开盘鉴定。商品砼应有厂内制作的试块和现场抽检制作的试块。 3、砼试块的留置应按施工规范的规定进行，抽取试样应有监理（建设）单位人员的见证。 4、拌制砼应采用饮用水，当采用其他水源时，水质应符合国家现行标准的规定。 5、砼运输、浇筑及间歇的全部时间不应超过砼的初凝时间，同一施工段应连续浇筑。 6、砼的施工缝应设置在结构受剪力较小的部位，楼梯的施工缝应设置在第三个踏步处（即梯负弯矩筋的末端）。 7、墙体的抗震构造柱不得与框架结构同时浇筑，应待砖墙砌筑完成后方可进行浇灌；并采用柔性连接。 8、砼应在浇筑完成后的12小时以内对砼加以覆盖和浇水，浇水次数应能保持砼处于湿润状态。 9、对于普通水泥拌制的砼养护时间不得少于7天，对有抗渗要求的屋面砼其养护时间不得少于14天。 10、砼强度达到1.2N/mm2前，不得在其上踩踏或安装柱筋、柱模和堆放材料等活动。 11、在板面铺设水平运输架路时，架路的下方应先铺上一层彩条塑料布，以保证架路下干净。 三、允许偏差： 实测允许偏差表（mm）
砖墙砌筑施工工艺标准 XDQB2002-005 一、工艺流程： 熟悉图纸→粘土砖湿润→复核中线→画皮数杆→试排底砖
→正式砌砖→门窗洞口留置→至梁底留空斜砌砖→质量检查→间歇8天→再次砌梁底斜砌砖。 二、操作要求： 1、砌体工程所用的材料应有合格证，其品名、规格和强度应符合设计文件的要求。 2、砌块进场要按规定送检试验，砌筑砂浆要按不同品种标号分别制作试块；留置组数要符合施工规范的规定。 3、砌筑砂浆要提前做配合比，现场拌制时一律采用重量比；并要采用机械搅拌，材料经过过磅计量要准确。 4、砂浆的机械搅拌时间：对于普通砂浆搅拌时间不少于2分钟；对于掺粉煤灰的砂浆其搅拌时间不少于3分钟。 5、有构造柱的砖墙都要砌成马牙槎，并按施工规范的要求设置拉结筋，浇筑构造柱的砼应待砖墙完成后进行。 6、砂浆应随拌随用。水泥砂浆必须在拌成后3小时内用完；混合砂浆必须在拌成后4小时内用完。 7、每一楼层或250m3砌体中各种强度等级的砂浆试块，每台搅拌机至少制作一组试块。砖砌栏杆也要做试块。 8、砌筑砖墙时，粘土砖应提前1-2天浇水湿润，不得随砌随浇水或干砖上墙。 9、过梁上与过梁成60度角的三角形范围内及过梁净跨度1/2的高度范围内不得设置脚手架眼。 10、宽度小于1m的窗间墙，以及门窗洞口的两侧200mm和转角处450mm的范围内不得留置脚手架眼。 11、临时施工洞口净宽度不应超过1m，留槎要留阳槎并按施工规范要求设置拉结钢筋。 12、宽度超过300mm的洞口，应砌筑成平拱或设置过梁。多孔砖、空心砖表面不得留水平沟槽。 13、门窗过梁一定要采用预制砼过梁，伸入支座每边不少于250mm。用空心砖砌的窗台要按规程做成砼窗盘。 14、砌体转角处和交接处应同时砌筑，严禁无可靠措施的内外墙分开砌筑。
清水墙施工工艺标准 1、 适用范围 本施工工艺标准适用于变电站采用蒸压灰砂砖砌筑清水墙体的砌筑工程。 2、 材料要求 ⑴、蒸压灰砂砖：尺寸规格为 53mm X 115mm x 240，分MU10、MU15、MU20、MU25 四个强度等级，其表观密 度为1800?1900kg/m 3 ,导热系数约为m ? K 。MU15、MU20、MU25 的砖可用于基础及其他建筑； MU10砖仅可用于防潮层以上的建筑。蒸压灰砂砖的技术性能 应符合表-1规定。 、水泥：用号或号普通硅酸盐水泥或矿渣硅酸盐水泥，新鲜无结块。 (3) 、砂：用中砂，含泥量不超过 5%,使用前过5mm 孔径的筛。 3、主要机具设备 (1) 、主要机具设备见表-2。 (2)、所有工器具应专人保管维护，定期检查，保证良好的工作性能。测量仪器应在检 验有效期内。 4、作业条件 (1)、图纸及相应的技术规范、图集齐全，必要时 ，应编制相应的施工技术措施，图纸已 会审。对所有作业人员已进行了技术交底，特殊工种必须持证上岗。 (2) 、在挡土墙及围墙条形基础施工前，即要针对围墙伸缩缝对挡土墙及围墙条形基础 进行沉降缝间距排版，确保 围墙伸缩缝间距一致且与挡土墙及条形基础沉降缝对缝。 工前对伸缩缝及砖柱做好排版，并报监理审批。 主要机具设备表 表-2 蒸压灰砂砖技术性能 表-1 围墙施
与相关单位沟通提前确定围墙监控点的位置，做好预埋管件的准备工作。 砌筑前，围墙基层应经验收合格；基层表面上的灰渣杂物及高出部分应清除干净。 灰砂砖出釜后应放置一段时间后砌筑，放置时间不宜少于一个月。操作工艺 5.2.1砖浇水：蒸压灰砂砖的含水率宜控制在 5%?8%;在干燥天气，灰砂砖应在砌筑前 1 - 2d 浇水，使砖块表面既湿润又没有浮水。常温施工不得用干砖上墙；雨季不得使用含水率 达饱和状态的砖砌墙；冬期浇水有困难，必须适当增大砂浆稠度。 砂浆搅拌：采用 M10水泥砂浆。砂浆配合比应采用重量比，计量精度水泥为 ± 2%砂控制 在±5%X 内。可采用机械搅拌或人工搅拌，搅拌时间不少于，注意必须按要求控制配合比。 设置度数杆：在围墙砌体转角处、交界处应设置皮数杆， 皮数杆上标明砖皮数、灰缝厚度以 及竖向构造的变化部位。皮数杆间距不应大于 15m 。在相对两皮数杆上砖上边线处拉准线。 5.2.3砌砖墙： 组砌方法：砌体一般采用一顺一丁（全丁、满条）、梅花丁或三顺一丁砌法（可见下图）。 每4.2m 设置砖柱一根，截面尺寸为 370 X 370mm 。伸缩缝处砖柱截面尺寸为 mm ,伸缩缝 宽20mm 。砖柱砌筑应保证砖柱外表面上下皮垂直灰缝相互错开 1/4砖长，砖柱内部少通缝， 为错缝需要加砌配砖，不得采用包心砌法。 全丁：各皮砖均丁砌，上下皮垂直灰缝相互错开 1/4砖长，适合砌筑一砖厚（240mm 墙）。 砖墙砌筑形式 一顺一丁：一皮顺砖与一皮丁砖相间，上下皮垂直灰缝相互错开 砖及一砖以上厚墙. 5.2.3.2选砖：砌清水墙应选择棱角整齐，无弯曲、裂纹，颜色均匀，表面清洁，规格基本一 致的砖。 5.2.3.3盘角：砌砖前应先盘角，每次盘角不要超过五层，新盘的大角，及时进行吊、靠。如 有偏差要及时修整。 盘角时要仔细对照皮数杆的砖层和标高，控制好灰缝大小，使水平灰缝 均匀一致。大角盘好后再复查一次，平整和垂直完全符合要求后，再挂线砌墙。 挂线：砌筑时必须双面挂线，如果长墙几个人均使用一根通线，中间应设几个支线点，小 线要拉紧，每层砖都要穿线看平，使水平缝均匀一致，平直通顺。 砌砖：砌砖宜采用一铲灰、一块砖、 用铺浆法砌筑时，铺浆长度不得超过 500mm 。砌砖时砖要放平。里手高， 上跟线，下跟棱，左右相邻要对平 小于 8mm ，也不应大于12mm 。为保证清水墙面 主缝垂直，不游丁走缝，当砌完 ⑶、 ⑷、 ⑸、 5、施工工艺 工艺流程 作业准7 砖浇水I 7 砂浆搅7 砌砖墙I 7 验评 圭丁 -II-T 1/4砖长，适合砌筑一 一挤揉的 三一”砌砖法，即满铺、满挤操作法。如采 750mm ，施工时气温超过 30 C ，铺浆长度不得超过 墙面就要张；里手低，墙面就要背。砌砖一定要跟线， ”。水平灰缝厚度和竖向灰缝宽度一般为 10mm ,但不应 步架高 ?平一? 三■一 T

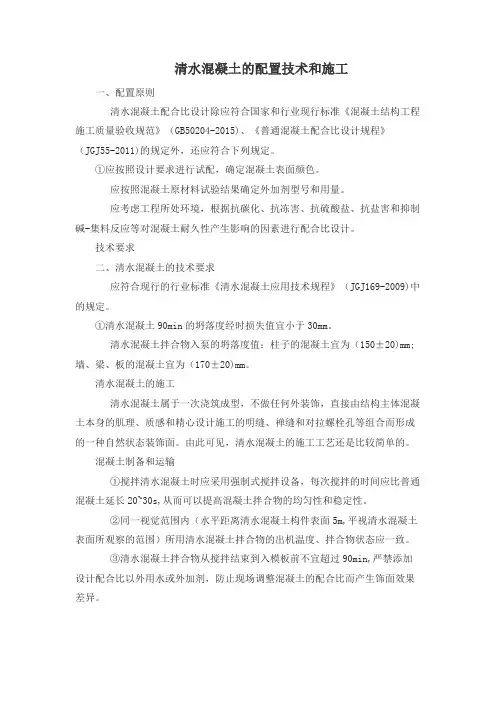

（此文档为Word格式，下载后可以任意编辑修改！）（文件备案编号：） 清水混凝土施工方案 工程名称： 编制单位： 编制人：_____________________ 审核人：_____________________ 批准人：_____________________ 编制日期：年月日
方案名称: 施工组织设计（方案）报审表 项目部报审意见： 项目经理：年月日工程部审核情况： 审核人： 年月日 工程部领导审批意见： 审批人：年月日
JL —A002 施工组织设计（方案）报（复）审表工程名称：编号: 致（监理单位）： 现报上施工组织设计（方案）（全套、部分），已经我单位上级技术负责人审查批准，请予审查和批准。 附：施工组织设计（方案） 承包单位项目部（公章）：项目负责人： 项目技术负责人：年月日 专业监理工程师审查意见： 1、同意2 、不同意 3 、按以下主要内容修改补充 专业监理工程师： 年月日 总监理工程师审查意见： 1、同意2 、不同意 3 、按以下主要内容修改补充后 并于月日前报来。 项目监理机构：（公章） 总监理工程师：年月日 注：本表由施工单位填写，一式三份，连同施工组织设计一并送项目监理机构审查。 建设、监理、施工单位各留一份。
、工程概况 二、施工方案 1、技术准备 技术文件：项目部组织工程技术人员熟悉阅读施工图纸和设计文件，了解掌握设计意图，学习清水混泥土施工相关文件及规程，如《清水混泥土应用技术规程》(JGJ169-2009, J858-2009),然后按结构部位、工序编制详细的施工技术方案并向参加施工的全体人员进行技术、安全等方面的交底。 2、混泥土配合比设计及材料准备 2.1 饰面清水混凝土原材要求： (1) 混凝土的原材料应有足够的存储量,同一视觉范围的混凝土原材料的颜色和技术参数宜一致。 (2) 宜选用强度不低于42.5 等级的硅酸盐水泥、普通硅酸盐水泥。同一工程的水泥宜为同一厂家、同一品种、同一强度等级。 (3) 粗骨料应连续级配良好,颜色均匀、洁净,含泥量小于1%,泥块含 量小于0.5%, 针片状颗粒不大于15%。 (4) 细骨料应选择连续级配良好的河砂或人工砂,细度模数应大于 2.6( 中砂) ,含泥量不应大于1.5%, 泥块含量不大于1.0%。 (5) 掺和料应对混凝土及钢材无害, 拌合物的和易性好, 同一工程所用的掺和料应来自同一厂家、同一品种。粉煤灰宜选用I 级。 (6) 对室外部位或室内易受潮部位的混凝土,骨料宜选用非碱活性骨料。 2.2 原材料选择 根据《清水混泥土应用技术规程》及国内相关施工经验, 我部对三家商砼站原材料进行了考察,原材料选择如下。 (1)砂子选择巴河河砂,检测细度模数2.8,为中砂,含泥量0.5%,泥块含量0.3%,各项检测指标满足规范要求,且其材质稳定。 ( 2)石子选取湖北阳新碎石,检测压碎值指标8%小于标准值16%,针片和片装颗粒总含量6%泥含量0.2%,泥块含量0.2%,碎石粒径5-25mm各项检测指标满足规范要求，色泽一致。 (3)水泥选取亚东P.O42.5 水泥，经检测比表面积337m2/Kg 大于标准值 300nVKg，初凝时间205min大于标准值45min，终凝时间260min小于600min，
1 清水混凝土的标准 清水混凝土即结构表面没有修饰的混凝土。目前，广泛应用于市政工程、铁路工程、水利工程等，但在电力系统中，近年来才陆续有这方面的报道。清水混凝土的具体标准：①梁柱板表面平整光滑，线条规则分明，外观色泽一致；②轴线体型尺寸准确；③大截面、变截面结构、线条规则，棱角分明；④梁柱接头通顺，无明显槎痕；⑤混凝土内实外光，消除了蜂窝麻面及气泡；⑥预埋件、预埋螺栓套管表面平整，尺寸准确；⑦对拉螺栓位置排列整齐，模板拼缝有规律。 2 排架系统 排架系统分梁板顶架和外脚手架，梁板顶架全部采用扣件式钢管架和定型门式架组合搭设而成，其组合布置方式，根据施工荷载，严格按《建筑施工手册》计算而得。严格按施工方案要求搭设，保证排架系统不变形不移位；而外脚手架则可按构造要求搭设，供堆放周转材料和通道之用。 3 模板工艺 根据清水混凝土的标准，来选择制作模板。 3.1模板的选用 根据现场的实践经验和调查研究分析，决定采用厚度18mm高强覆塑木夹板作为模板面板。 3.2 模板的制作 根据设计图纸的结构体型尺寸进行排版绘图，以减少模板缝数量，拼缝线条规则与简化，充分利用材料的原则。模板的加工集中在加工厂内进行，以保证制作精度，在每块模板的外侧钉50mm×100mm的方木 作横肋，间距一律采用300mm，以增强木模板的刚度。 3.3 柱梁板模板的加固 柱梁的体型尺寸较大，根据理论计算和实践经验，柱模板竖向围檩，全部采用φ48mm的普通钢管，中间部分并列3条φ48mm的普通钢管，两端用2条φ48mm的普通钢管并列，横肋之间空隙用木尖塞紧，以防模板变形，选用φ16的对拉螺栓，竖向间距全部采用600mm，柱中1条，柱外2条，用φ22mm的PVC 管作为套管。拆模后，对拉螺栓可抽出来，可重复使用，而螺栓孔用同标号的砂浆抹平，达到一定强度后， 用手提砂轮机磨平，砂纸磨光滑。 梁板底模板采用木夹板直接放在钢模板上，以加强底模的刚度，防止木模板变形，梁侧模板外侧用50mm×100mm方木作横肋，间距采用300mm，全部采用φ48mm的普通钢管作竖向和横向围檩，φ16的对拉螺栓水平、竖向间距均采用1000mm，φ22mm的PVC管作为套管。 3.4 模板的安装 防止柱梁模板的接缝处漏浆，在接缝处一律贴25mm×5mm的单面带胶海棉条来封堵，板模板的接缝处则用胶带纸来粘贴。运输和安装过程中，应注意保护好模板，安装前，用海绵板将板面清除干净，刷好脱 模剂，方便拆模。 3.5 预埋件的制作安装 预埋件的制作全部在加工厂按设计图纸规格下料制作，表面须进行调平调直，用手提砂轮机磨平毛刺，用φ5mm的钻头钻孔，根据埋件尺寸的大小，钻孔一般为4～10个不等，用φ4mm的螺丝加固到模板上去，必须保证预埋件表面紧贴模板面，保证拆模后，预埋件与混凝土表面平整。
清水混凝土保护工艺 施 工 方 案 二0一四年八月
一、关于清水混凝土 清水混凝土是混凝土材料中最高级的表达形式，它显示的是一种最本质的美感，体现的是素面朝天的品味。清水混凝土具有朴实无华、自然沉稳的外观韵味，与生俱来的厚重与清雅是一些现代建筑材料无法效仿和媲美的。材料本身所拥有的柔软感、刚硬感、温暖感、冷漠感不仅对人们的感官及精神产生影响，而且可以表达建筑情感。因此建筑师们认为，这是一种高贵的朴素，看似简单，其实比金碧辉煌更具艺术效果。 二、清水混凝土保护 为什么要对清水混凝土建筑表面进行保护？ 1. 下雨后颜色变深 清水混凝土建筑在生活中到处可见，最常见的就是市政道路设施，如桥梁，路基，道路隔离墩等。给人印象最深的也是这种形式的建筑在下雨中和刚刚下雨后，表面湿淋淋的感觉，有些甚至是很污浊的效果。这是因为混凝土属于多孔物质，表面吸水率很大，很容易吸收水份，吸水后就会变湿，颜色变深。 2. 混凝土长期暴露空气中其强度会受到影响 混凝土属于碱性物质，只有保持混凝土的这种碱性，才能维持混凝土应有的强度和耐久性。而混凝土在自然界中裸露的话，就会遭受雨水，紫外线，油污等的侵蚀，通常雨水为弱酸性，会使混凝土逐渐失去碱性，日趋中性化，日久天长，混凝土就会疏松，失去强度，从而缩短使用寿命。同时，雨水也会逐渐渗透腐蚀钢筋，混凝土表面也会经常出现锈迹斑痕，影响外观。 3. 混凝土外观效果无法得到保证 混凝土浇筑过程是一个历时较长的过程，模板的安装多为人工手工作业，对工人的操作水平及自觉性要求很高，另外，有的过工程历经数个季节，冬季困可能要添加混凝土外加剂，导致颜色不一致；因此，很难保证每一块混凝土都能达到完美的程度。经常出现的问题为冷接缝，色差，麻面，蜂窝等等缺陷，而这些缺陷则必须进行后期处理，否则影响外观效果。 三、永凝清水混凝土保护工艺 永凝清水混凝土保护工艺不仅着眼于混凝土缺陷修补和色差调整等装饰性效果，即通过修补解决混凝土墙面在浇筑施工中不可避免的错模、离析、漏浆、麻面等问题，通过色差调整在修饰墙面缺陷和色差基础上，又不掩盖混凝土本身的质地和肌理，最大程度地保留混凝土原有的材质效果；而且通过使用永凝清水混凝土保护液产品系列赋予清水混凝土超长的保护年限，从根本上保证了清水混凝土墙面不受外界环境的侵蚀。所以，这套清水混凝土保护工艺既着眼于当前的装
普通混凝土现场搅拌施工工艺标准 目次 1 适用范围 (1) 2 引用标准 (1) 3 术语 (1) 4 材料要求 (2) 5 施工准备 (3) 6 操作工艺, (4) 7 质量控制 (5) 8 质量标准 (6) 9 成品保护: (7) 附录A 混凝土搅拌配合比标牌 (8)
普通混凝土现场搅拌施工工艺标准 1 适用范围 本标准适用于工业与民用建筑、构筑物用的普通混凝土现场搅拌施工。 标准中的混凝土包括有特殊要求的普通混凝土，如抗渗混凝土、抗冻混凝土、高强混凝土、大体积混凝土及泵送混凝土等。 2 引用标准 硅酸盐水泥、普通硅酸盐水泥（GB175—1999） 矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥（GB1344—1999） 普通混凝土用砂质量标准及检验方法（JGJ52—92） 普通混凝土用碎石或卵石质量标准及检验方法（JGJ53—93） 混凝土拌合用水标准（JGJ63—89） 混凝土外加剂（GB8076—1997） 混凝土外加剂应用技术规范（GB50119--2003） 用于水泥和混凝土中的粉煤灰（GB1596—91） 普通混凝土配合比设计规程（JGJ55—2000） 建筑工程冬期施工规程（JGJ104—97） 预防混凝土工程碱集料反应技术管理规定（试行）（京TY5—99） 混凝土结构工程施工质量验收规范（GB50204—2002） 民用建筑工程室内环境污染控制规范（GB50325—2001） 3 术语 3.1 普通混凝土——干密度为2000kg/m3～2800kg/m3 的水泥混凝土。 3.2 抗渗混凝土——抗渗等级等于或大于p6 级的混凝土。 3.3 抗冻混凝土——抗冻等级等于或大于f50 级的混凝土。 3.4 高强混凝土——强度等级为C60及其以上的混凝土。 3.5 大体积混凝土——混凝土结构物实体最小尺寸等于或大于1m , 或预计会因水泥水化热引起混凝土内外温差过大而导至裂缝的混凝土。
清水砖墙勾缝的施工工艺标准 依据标准： 《建筑工程施工质量验收统一标准》GB50300-2001 《建筑装饰装修工程施工质量验收规范》GB50210-2001 1、范围 本工艺标准适用于工业与民用建筑斩假石施工。 2、施工准备 2.1 材料及主要机具： 2.1.1 水泥：325号普通水泥或矿渣水泥，应用于同品种、同标号、同批号进场的水泥。 2.1.2 砂：细砂，使用前过2mm。孔径的筛或纱绷筛。 2.1.3 粉煤灰：细度过0.08mm方孔筛，其筛余量不大于5%，可取代部分水泥使用。 2.1.4 主要机具：扁凿子、锤子、粉线袋、托灰板、长溜子、短溜子、喷壶、小铁桶、筛子、小平锹、铁板、笤帚等。 2.2 作业条件： 2.2.1 结构工程已完成，并经过质量验收，达到合格标准，安装好门窗框。 2.2.2 搭好脚手架（或吊栏），搞好安全防护。 3、操作工艺 3.1 工艺流程： 弹线找规矩→开缝、补缝→门窗四周塞缝→墙面浇水→勾缝→清扫墙面→找补漏缝→理墙面 3.2 墙脚手眼：如采用单排外脚手架时，应随落架子，随堵脚手眼，首先应将脚手眼内的砂浆、污物清理干净，并洒水湿润，再用与原砖墙相同颜色的砖，补砌脚手眼。 3.3 弹线找规矩：从上往下顺其立缝吊垂直，并用粉线将垂直线弹在墙上，作为垂直线的规矩，水平缝则以砖的上下楞弹线控制，凡在线外的砖棱，均用扁凿子剔去，对偏差较大的剔凿后应抹灰补齐。然后用砖面磨成的细粉加107胶拌合成浆，刷在修补的灰层上，使其颜色一致。
3.4 门窗四周塞缝及补砌砖窗台：勾缝前，将门窗四周塞缝作为一道工序，用1∶3水泥砂浆将缝堵严、塞实。深浅要一致。铝合金门窗框四周缝隙的处理，按设计要求的材料填塞，同时应将窗台上被碰坏，碰掉的砖补砌好，一起勾好缝。 3.5 墙面勾缝前应浇水，润湿墙面。 3.6 勾缝： 3.6.1 拌合砂浆：勾缝用砂浆的配合比为1∶1或1∶1.5（水泥∶砂），或2∶1∶3（水泥∶粉煤灰∶砂），应注意随用随拌，不可使用过夜灰。 3.6.2 勾缝顺序应由上而下，先勾水平缝，后勾立缝。 勾水平缝时用长溜子，左手拿托灰板，右手拿溜子，将灰板顶在要勾的缝口下边，右手用溜子将砂浆塞入缝内，灰浆不能太稀，自右向左喂灰，随勾随移动托灰板，勾完一段后，用溜子在砖缝内左右拉推移动，使缝内的砂浆压实，压光，深浅一致。 勾立缝时用短溜子，可用溜子将灰从托灰板上刮起点入立缝之中，也可将托灰板靠在墙边，用短溜子将砂浆送入缝中，使溜子在缝中上下移动，将缝内的砂浆压实，且注意与水平缝的深浅一致。如设计无要求时，一般勾凹缝深度为4～5mm。 3.6.3 墙面清扫：每步架勾完缝后，要用笤帚把墙面清扫干净，应顺缝清扫，先扫水平缝，后扫竖缝，并不断抖掸笤帚上的砂浆，减少污染。 3.6.4 墙面勾缝应做到横平竖直，深浅一致，十字缝搭接平整，压实、压光，不得有丢漏。墙面阳角水平转角要勾方正，阴角立缝应左右分明，窗台虎头砖要勾三面缝，转角处应勾方正。 3.6.5 防止丢漏缝，应重新复找一次，在视线遮挡的地方。不易操作的地方、容易忽略的地方，如有丢、漏缝，应给以着补、补勾。补勾后对局部墙面应重新清扫干净。 3.6.6 天气干燥时，对已勾好的缝浇水养护。 4、质量标准 4.1本节适用于清水砌体砂浆勾缝和原浆勾缝工程的质量验收。 主控项目
清水混凝土施工技术 1目的：指导主厂房除氧煤仓间上部结构等施工，使混凝土表面工艺达到清水混凝土，为客户提供满意的产品。 2适用范围：适用于汽轮发电机基座、A列外侧柱及1#除氧煤仓间上部结构等施工。 3编制依据 3.1《混凝土结构施工图平面整体表示方法制图规则和构造详图》00G101。 3.2《建筑工程施工质量验收统一标准》GB50300-2001 3.3《混凝土结构工程施工及验收规范》GB50204-2002 3.4《建设工程文件归档整理规范》GB/T50328-2001 3.5《普通混凝土配合比设计规程》JGJ55-2000 4施工工艺流程：清水混凝土工程施工应注意过程控制，保证有序地进行施工，其施工流程如下：
5施工测量——轴线标高控制 施工测量是各分部分项工程的先导工序，针对工程有清水混凝土要求,必须 对施工测量从严控制。其操作方法、控制要点与一般工程相同，但应注意以 下问题。 5.1测量标识测设 主要是轴线、标高的标识应精心测设，首先是在保证测设精度、控制方便的 前提下，尽可能在隐蔽部位或在能被下道工序覆盖部位设置标识；其次，设 置的标识不但要准确、牢固，而且要清洁，不污染其它部位。 5.2结构平面尺寸控制 将平面轴线控制点投测到各层，建立各层各施工段的控制网；确定平面上各 构件轴线，并测设出竖向结构的轮廓线。 清水混凝土绝不允许出现露筋情况，因此，每一层楼面或基础上外露的竖向 结构的插筋轴线基本代表该结构的轴线，在浇筑楼层（或基础）混凝土前后 都必须加以校正。 5.3标高控制 按照常规操作布置，对于预埋预留的控制，采用在钢筋上设卡子，或缠有色 胶带作控制点（在预埋件固定、验收后拆除）。 6清水混凝土的标准 清水混凝土即结构表面没有修饰的混凝土。清水混凝土的具体标准：①梁柱 板表面平整光滑，线条规则分明，外观色泽一致；②轴线体型尺寸准确；③ 大截面、变截面结构、线条规则，棱角分明；④梁柱接头通顺，无明显槎痕； ⑤混凝土内实外光，消除了蜂窝麻面及气泡；⑥预埋件、预埋螺栓套管表面 平整，尺寸准确；⑦对拉螺栓位置排列整齐，模板拼缝有规律。 7脚手架系统 脚手系统分梁板顶架和外脚手架，梁板顶架全部采用扣件式钢管架和定型门 式架组合搭设而成，其组合布置方式，根据施工荷载，严格按《建筑施工手 册》计算而得。严格按施工方案要求搭设，保证排架系统不变形不移位；而 外脚手架则可按构造要求搭设，供堆放周转材料和通道之用。
清水混凝土技术方 案要点
欧美同学会院内危房改建工程 清水混凝土外墙 专 项 施 工 方 案 编制人：方成 审核人：刘洋 审批人：李男 北京建工博海建设有限公司 10月 目录 1、编制依据 ............................................................... 错误!未定义书签。 2、工程概况： ........................................................... 错误!未定义书签。
2.1工程简介 ............................................................... 错误!未定义书签。 2.2主要构件截面尺寸................................................ 错误!未定义书签。3．施工难点分析........................................................ 错误!未定义书签。 3.2混凝土要求 ........................................................... 错误!未定义书签。 3.3劳动力组织 ........................................................... 错误!未定义书签。4．施工准备 ............................................................... 错误!未定义书签。 4.1技术准备 ............................................................... 错误!未定义书签。 4.2机具准备 ............................................................... 错误!未定义书签。 4.3施工材料的准备 ................................................... 错误!未定义书签。5．混凝土施工的主要施工方法和措施...................... 错误!未定义书签。 5.1清水混凝土的混凝土分项部分............................ 错误!未定义书签。 5.2清水混凝土的钢筋分项部分................................ 错误!未定义书签。 5.3清水混凝土的模板分项部分................................ 错误!未定义书签。6．清水混凝土质量标准 ............................................ 错误!未定义书签。 6.1模板 ....................................................................... 错误!未定义书签。 6.2混凝土 .................................................................. 错误!未定义书签。 6.3钢筋 ....................................................................... 错误!未定义书签。7．混凝土质量控制措施 ............................................ 错误!未定义书签。 7.1混凝土的质量控制................................................ 错误!未定义书签。 7.2混凝土施工质量控制措施 .................................... 错误!未定义书签。
