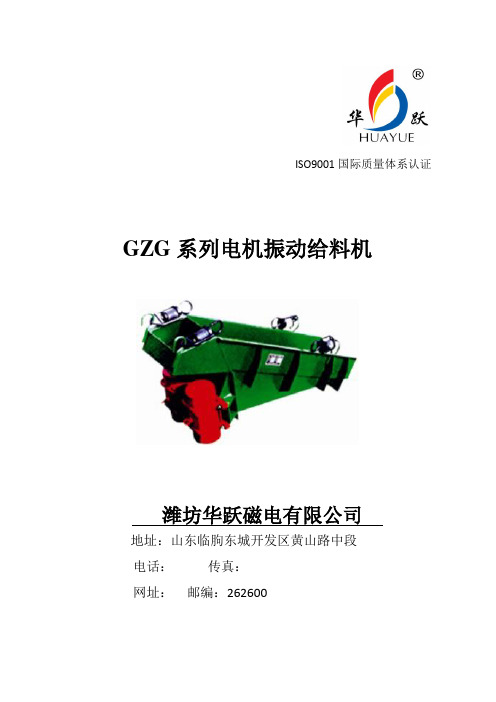

GZGF803振动给料机使用说明书
一、用途与特点
GZG系列电机振动给料机是利用两台偏心振动电机的同步原理，产生与水平面成60°角的合力，通过周期振动，从而推动给料槽内的物料作抛掷或滑行运动，达到把颗粒状，小块状及粉状物料从贮料仓中均匀、定量，连续地给到受料设备中。该机广泛应用于冶金、煤炭、化工建材、陶瓷、粮食、机械轻工业等行业的需定量给料，自动配料，定量包装及自动控制给料环节上。
二、型号说明
GZG □ □□
┬ ┬ ┬ ┬
│ │ │ └──────────振动频率
│ │ └───────────- 给料槽宽mm
│ └─────────────型式代号（重型Ｚ）
└──────────────- 惯性振动给料机
三、技术参数
1、槽型尺寸（长x宽x高）：800x1700x250
2、生产率：150t/h
3、最大给料粒度：80mm
4、振动频率：1450次/分
5、双振幅：4mm
6、额定电压：400v
7、电源频率：50Hz
8、功率：2x0.75KW
四、安装和调试
1、该机适宜于向下倾斜10-15度安装使用，也可水平使用。
2、安装时仓口须设置斜溜以减少物料对槽体的压力。规定压在槽
体上的料柱面积小于仓口面积的1/4
3、接线时必须使两台电动振动器的旋转方向相反。
4、停车时采用制动方法减少停车时间，使给料机迅速通过共振区，避免过大振幅对机器造成损害。
五、给料机使用条件：
1、环境温度不超过+40℃；
2、在环境温度为20±5℃时，周围介质相对湿度不大于85%；
3、周围没有严重腐蚀及影响电气绝缘的介质。
六、注意事项：
振动器上每一个紧固件必须紧固可靠，尤其是机壳与支承座间的联结螺栓及可调偏心块的锁紧螺栓，每一次使用前一定要仔细检查，如有松动，必须紧固牢靠后方可开车使用。
振动器在使用过程中，应充分保证轴承有良好的润滑条件。其轴承的润滑脂采用二氧化钼2#，使用中应定期对轴承加润滑脂。一般每两个月一次，高温季节每一个月加注一次。
在运行过程中应有良好的接地保护。
