某煤矿带式输送机的选型设计..
安徽矿业职业技术学院

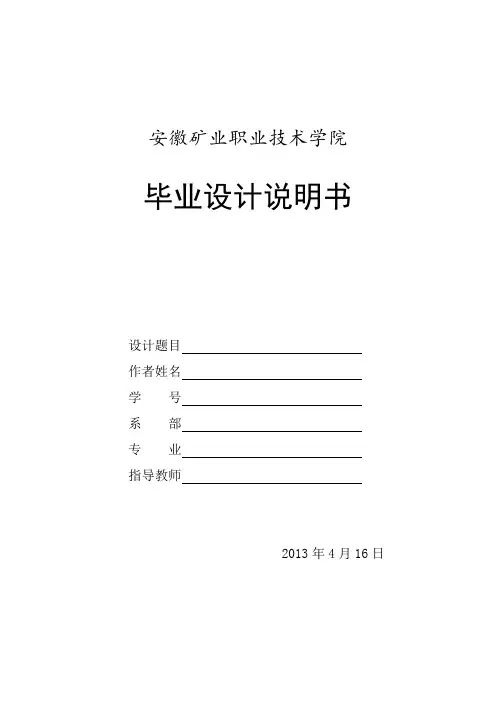

毕业设计说明书
设计题目
作者姓名
学号
系部
专业
指导教师
2013年4月16日
摘要
本次毕业设计是关于带式输送机的选型设计。主要是分析输送机选型原则和计算方法；然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计。目前，胶带输送机正朝着长距离，高速度，低摩擦的方向发展，近年来出现的气垫式胶带输送机就是其中的一个。在胶带输送机的设计、制造以及应用方面,目前我国与国外先进水平相比仍有较大差距,国内在设计制造带式输送机过程中存在着很多不足。
本次带式输送机设计代表了设计的一般过程, 对今后的选型设计工作有一定的参考价值。
目录
第一章初选胶带输送机号 (1)
1.1已知原始参数和几个工作条件 (1)
第二章胶带宽度的选型计算及验算 (2)
2.1带宽的确定 (2)
2.2带宽的核算 (5)
第三章胶带运行阻力的计算 (6)
3.1主要阻力计算 (6)
3.2主要特种阻力计算 (8)
3.3特种附加阻力计算 (8)
3.4倾斜阻力的计算 (10)
3.5圆周驱动力的计算 (10)
第四章胶带张力的计算 (11)
4.1张力点的计算要求与公式 (11)
4.2各特性张力的计算 (12)
第五章胶带悬度的验算 (14)
5.1胶带下垂度的计算公式 (14)
5.2胶带强度的检验 (14)
第六章胶带强度的验算 (15)
6.1输送带强度验算 (15)
第七章电动机的选型计算 (16)
7.1传动轴功率计算 (16)
7.2电动机功率计算………………………………………………………
16
第八章拉紧力的计算 (17)
8.1拉紧力 (17)
致谢 (18)
参考文献……………………………………………………………………
19
第一章初选胶带输送机型号
1.1 已知原始参数和几个工作条件：
一、带式输送机的设计计算，应具有下列原始数据及工作条件资料
（1）物料的名称和输送能力：
（2）物料的性质：
1）粒度大小，最大粒度和粗度组成情况；
2）堆积密度；
3）动堆积角、静堆积角，温度、湿度、粒度和磨损性等。
（3）工作环境、露天、室内、干燥、潮湿和灰尘多少等；
（4）卸料方式和卸料装置形式；
（5）给料点数目和位置；
（6）输送机布置形式和尺寸，即输送机系统（单机或多机）综合布置形式、地形条件和供电情况。输送距离、上运或下运、提升高度、最大
倾角等；
（7）装置布置形式，是否需要设置制动器。
二、原始数据及工作参数
1）输送物料：煤
2）物料特性：（1）块度：0～200mm
（2）散装密度：0.8t/m
3
（3）在输送带上堆积角：ρ=20° （4）物料温度：<50℃
3）工作环境：井下
4）输送系统及相关尺寸：（1）运距：300m
（2）倾斜角：β=0° （3）最大运量:380t/h
初步确定输送机布置形式见附带图纸。
第二章 胶带宽度的选型计算及验算
2.1 带宽的确定
按给定的工作条件,取原煤的堆积角为20°. 原煤的堆积密度按800 kg/3m ; 输送机的工作倾角β=0°;
带式输送机的最大运输能力计算公式为：
νρκS Q 6.3=
式中：Q ——输送量（)/h t ； ν——带速（)/s m ；
ρ——物料堆积密度（3
/kg m ）；
S --在运行的输送带上物料的最大堆积面积, 2
m K --输送机的倾斜系数
表2-1倾斜系数k选用表
查DTⅡ带式输送机选用手册（表2-1）得k=1
带速选择原则：
(1)输送量大、输送带较宽时，应选择较高的带速。
(2)较长的水平输送机，应选择较高的带速；输送机倾角愈大，输送距离愈
短，则带速应愈低。
(3)物料易滚动、粒度大、磨琢性强的，或容易扬尘的以及环境卫生条件要
求较高的，宜选用较低带速。
(4)一般用于给了或输送粉尘量大时，带速可取0.8m/s~1m/s；或根据物料
特性和工艺要求决定。
(5)人工配料称重时，带速不应大于1.25m/s。
(6)采用犁式卸料器时，带速不宜超过2.0m/s。
(7)采用卸料车时，带速一般不宜超过2.5m/s；当输送细碎物料或小块料
时，允许带速为3.15m/s。
(8)有计量秤时，带速应按自动计量秤的要求决定。
(9)输送成品物件时，带速一般小于1.25m/s。
带速与带宽、输送能力、物料性质、块度和输送机的线路倾角有关.当输送机向上运输时，倾角大，带速应低；下运时，带速更应低；水平运输时，可选择高带速.带速的确定还应考虑输送机卸料装置类型，当采用犁式卸料车时，带速不宜超过3.15m/s.
原煤的堆积密度为800kg/3
m;
考虑山上的工作条件取带速为2m/s;
将个参数值代入上式, 可得到在运行的输送带上的最大堆积面积：
6597
.0
1
2
800
6.3
380
6.3
=
?
?
?
=
=
ρνκ
Q
S
图2-1 槽形托辊的带上物料堆积截面
表2-2槽形托辊物料断面面积A
槽
角
λ
带宽B=500mm 带宽 B=650mm 带宽 B=800mm 带宽B=1000mm
动堆
积角
ρ20°
动堆
积角ρ
30°
动堆
积角ρ
20°
动堆
积角ρ
30°
动堆
积角ρ
20°
动堆
积角ρ
30°
动堆
积角ρ
20°
动堆
积角ρ
30°
30°0.02
22
0.026
6
0.040
6
0.048
4
0.063
8
0.076
3
0.104
0.124
查表2-2, 输送机的承载托辊槽角35°，物料的堆积角为20°时，带宽为
m，此值大于计算所需800 mm的输送带上允许物料堆积的横断面积为0.06782
要的堆积横断面积,据此选用宽度为800mm的输送带能满足要求。
经如上计算,确定选用带宽B=800mm,680S型煤矿用阻燃输送带。
680S型煤矿用阻燃输送带的技术规格：
纵向拉伸强度680N/mm；
横向拉伸强度265N/mm；
带厚8mm;
输送带质量8Kg/m.
安全性能：
该输送带已通过阻燃测试及静电测试等试验，并获得了合格证煤安标志及客户认可。
最长使用寿命：
带体的使用寿命由以下几点因素决定，由经向、纬向长丝及覆盖棉纺编织而成密实的带芯；浸上特别配方的 PVC 料使带芯与盖胶之间达到极高粘合强度；特别配方的盖胶；从而使带体耐冲击、抗撕裂、抗磨耗。
本输送带具有整芯阻燃带耐磨、抗静电、防水、阻燃、强度高、安全性能优异以及与其他阻燃输送带相比成本更低、价格更低廉等特点，是目前国内外比较通用、流行的阻燃输送带品种之一，特别适合于煤矿等井下坡度不大的输送场所。
产品特征：
本输送带采用整体带芯作为骨架材料，经浸渍、涂挂具有极好的抗静电、阻燃等性能的 PVC 材料后塑化而制成。
接头性能：
根据带体强力及带芯结构，使用机械扣连接，其强力可达带体强力的50%-90% ；使用硫化接头，其强力可达到带强力的 60%-90% 。多种形式的接头方式可满足客户的不同需要，保障系统的安全、高效运行。
2.2 带宽度的核算
输送大块散状物料的输送机，需要按表2-3核实。
表2-3 单位：mm
q=8Kg/m,根据表格2-3，带宽满足最大块整芯阻燃输送带680s，B=800，B
度要求。
第三章胶带运行阻力的计算
3.1 主要阻力的计算
输送机的主要阻力H F 是物料及输送带移动和承载分支及回程分支托辊旋转所产生阻力的总和。可用式（3-1）计算：
[(2)cos ]H RO RU B G F fLg q q q q δ=+++ （3-1）
式中f ——模拟摩擦系数，根据工作条件及制造安装水平决定，一般可按表查
取。
L ——输送机长度（头尾滚筒中心距），m ； g ——重力加速度；
β——输送机的工作倾角，当输送机的工作倾角小于18o时，可取βos c ≈1；
B q ——每米长输送带的质量，Kg/m ，8kg/m ； G q ——每米长度输送物料质量，Kg/m ，
RO q ——承载分支托辊组每米长度旋转部分重量，kg/m ， RU q ——回程分支托辊组每米长度旋转部分质量，kg/m ，
表3-1 阻力系数f
每米长输送带物料的质量G q 、承载分支托辊每米长旋转部分的质量RO q 、回程分支托辊每米长旋转部分的质量RU q ，分别按以下各式计算：
取托辊间距RO l =1.2m ，RU l =3m ；查表3-2，RO m =14Kg ，RU m =12Kg ，则： 78.522
6.3380
6.3=?==
νQ q G kg/m ； 67.112
.114
===
RO RO RO l m q kg/m ； m Kg l m q RU RO RU 43
12
===
式中 Q ——输送能力，t/h ；
RO m ——承载分支一组托辊旋转部分的质量，kg ，查表3-2； RU m ——回程分支一组托辊旋转部分的质量，kg ，查表3-2； RO l ——承载分支（上）托辊的间距，m ， RU l ——回程分支（下）托辊的间距，m 。
表3-2 托辊选装部分的质量RO m 和RU m 单位：kg
[(2)cos ]H RO RU B G F fLg q q q q δ=+++
=0.045×300×9.8×[11.67+4+（2×8+52.78）×cos35o]=9527N
f 运行阻力系数f 值应根据表3-4选取。取f =0.045。
表3-3 阻力系数f
3.2 主要特种阻力的计算
主要特种阻力1S F 包括托辊前倾的摩擦阻力sa F 和被输送物料与导料槽拦板间的摩擦阻力sb F 两部分，按式（3-2）计算：
sb sa s F F F +=1
（3-2）
托辊前倾的摩擦阻力 sa F 按式（3-3）或式（3-4）计算： ⑴重段等长三托辊 εβμεεsin cos )(0g q q L C F G B sa
+= （3-3）
⑵空段V 形托辊 εβλμsin cos cos 0g Lq F B sa
= （3-4）
物料与导料栏板板间的摩擦阻力：由于不设导料挡板sb F =0； 本输送机没有主要特种阻力1S F ，故1S F =0
3.3 特种附加阻力的计算
特种附加阻力包括：输送带清扫器的阻力；梨式卸料器的阻力；卸料车的
阻力；空段输送带的翻转阻力。特种附加阻力的计算：
sd sc s F F n F +=32
（3-5）
⑴输送带清扫器的摩擦阻力
3μAp F sc = （3-6）
⑵梨式卸料器的摩擦阻力
a
sd Bk F = （3-7）
式中3n ——清扫器个数，包括头部清扫器和空段清扫器； A ——个清扫器和输送带接触面积，2m ，见表3-4；
B ——输送带的宽度；
P ——清扫器和输送带间的压力，N/2m ，一般取为34410~1010??
N/2m ；
3μ——清扫器和输送带间的摩擦系数，一般取为0.5~0.7；
2k ——刮板系数，一般取为1500 N/m 。
表3-4 导料槽栏板内宽、刮板与输送带接触面积
查表3-4得，2008.0m A =，取241010m N p ?=，取6.03=μ，将数据带入式（3-6）则：
N F sc 4806.01010008.04=???=
梨式卸料器的摩擦阻力；取m N k 1500=，根据式（3-7）得， a sd Bk F ==0.8×1500=1200N
拟设计的总图中有两个清扫器和一个空段清扫器（一个空段清扫器相当于1.5个清扫器），将数值代入式（3-5），故： 2S F =3.5×480+1200=2880N
3.4 倾斜阻力的计算
倾斜阻力是在倾斜安装的输送的输送机上的，物料上运时要克服的重力，或物料下运时的负重力。倾斜阻力按式（3-8）计算：
β
sin Lg q Hg q F G G st ==
式中：H ——输送机提升或下降物料的高度，m 。
因为本输送机是水平运输，所有H=0，所以， βsin Lg q Hg q F G G st ===0
3.5 圆周驱动力的计算
带式输送机的运行阻力由以下几种阻力组成：①主要阻力F H ；；②附加阻力F N ；③特种主要阻力F s1；④特种附加阻力F s2；⑤倾斜阻力st F 。
传动滚筒上所需圆周驱动力U F 为输送机所有阻力之和，可用式（3-8）计算：
12U H N S S St F F F F F F =++++ （3-8）
式中H F ——主要阻力，N ；
N F ——附加阻力，N ； 1S F ——特种主要阻力，N ； 2S F ——特种附加阻力，N ；
St F ——倾斜阻力，N 。
五种阻力中，H F 、N F 是所有输送机都有的，其他三类阻力，根据输送机类型及附件装设情况定，由设计者选择。
对机长大于80m 的带式输送机，附加阻力N F 明显的小于主要阻力，可用简便的方式进行计算，不会出现严重错误。为此引入系数C 作简化计算，则公式变为下面的形式：
12U H S S St F CF F F F =+++ （3-9）
式中C ——与输送机长度有关的系数，在机长大于80m 时，可按式（3-10）计算，或从表查取
L L C L
+=
（3-10） 式中0L ——附加长度，一般在70m 到100m 之间；
C ——系数，不小于1.02。
C 查〈〈DT Ⅱ（A ）型带式输送机设计手册〉〉表3-5
表3-5系数C
由式（3-9）可得圆周驱动力U F ，将各项运行阻力代入式中得， 12U H S S St F CF F F F =+++
U F =1.31×9527+0+2880+0=15360 N
