西安市第五污水处理厂
一、简介
西安市第五污水处理厂位于灞河西岸，占地面积亩，其中一期用地230亩,总投资亿元人民币；主要接纳和处理西安市东南郊、东郊、东北郊浐河以西太华路、北二环至北三环区域，以及东二环至经九路、南二环至华清路区域范围内的生产废水和生活污水，总服务面积约4568公顷。
西安市第五污水处理厂污水处理总规模40万m3/d，深度处理工程10万m3/d；其中一期污水处理规模20万m3/d。污水处理采用厌氧/缺氧 /好氧（A2/O）二级生物处理工艺，出水经紫外线消毒后排入灞河，然后进入渭河，出水水质执行《城镇污水处理厂污染物排放标准》（GB18918—2002）中的一级B类标准；污泥处理采用重力浓缩、中温厌氧消化、机械脱水工艺，脱水后泥饼外运填埋。西安市第五污水处理厂运行后，可大大的减少灞河、浐河的污染物排放量，可有效保护灞河、浐河流域范围内的水环境及生态环境。
二、工艺流程
污水处理工艺采用：预处理＋A/A/O二级生化处理＋消毒处理工艺；
污泥处理工艺采用：重力浓缩＋中温一级厌氧消化＋机械脱水工艺；

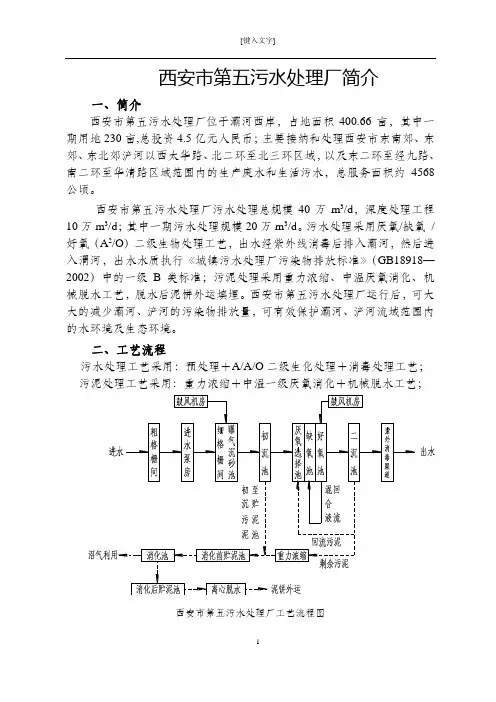

西安市第五污水处理厂工艺流程图
除臭处理工艺采用：离子除臭及生物除臭两种处理工艺。
设计进水水质：
COD 480mg/L BOD 240 mg/L SS 300 mg/L NH4+-N 45 mg/L
TP 6 mg/L TN 65 mg/L
PH = 8 水温≥14℃
出水水质标准（GB18918-2002一级标准B标准）：
COD ≤60 mg/L BOD ≤20 mg/L
SS ≤20 mg/L TN ≤20mg/L
NH4+-N ≤8 mg/L TP ≤L
PH = 粪大肠菌群≤10000个/L 三、污水处理工艺描述
1污水处理系统综述
厂外污水经D＝2600mm污水干管进入粗格栅间，粗格栅间内设置6条进水渠道（含远期工程3条进水渠道），每条进水渠道内设一台高度H＝4.00m，间隙b＝25mm的格栅栅条，用于拦截进水中较大的漂浮物及悬浮物。粗格栅间上部设置一台抓爪式格栅除污机，用于清捞粗格栅截留的污染物。
经过粗格栅的污水由进水渠道进入提升泵房集水池，一期工程提升泵房集水池内设置4台潜水污水泵，3用1备，1台变频，单台流量Q=3650m3/h，扬程H=21m，功率P=275KW；将进厂污水提升至泵房出水井后，经一根DN1800管道送至后续处理单元。粗格栅间及提升泵房内其它主要工艺设备包括：溢流管闸门、超越管闸门、近远期工程连通闸门、电动葫芦等。
污水提升至泵房出水井出水进入细格栅间，在此设计4条细格栅渠道，每条渠道内设置一台回转式格栅除污机，格栅间隙b＝5mm，宽度W=，功率P=；用以截留污水中较细小的漂浮物和悬浮物。栅渣由无轴螺旋输送机送至栅渣压榨机进行压榨后外运。
经过细格栅的污水进入曝气沉砂池去除水中的沙砾，本期工程设计2系列曝气沉砂池（2格/系列），单格工艺尺寸L×W×H=24××，有效水深H=;平均流量停留时间T＝。曝气沉砂池设置3台罗茨鼓风机供气，2用1备，单台流量Q=min，风压H=400mbar，功率P=22KW；每系列曝气沉砂池设置一台桥式除砂桁车，采用气提除砂方式；配四台潜水吸砂泵，单台流量Q=42m3/h，扬程H=7m，功率P=。砂水混合
物经排砂槽送至曝气沉砂池西侧的砂水分离间，经2台砂水分离器分离后，沉砂外运处置，砂水分离器单台处理量Q=20-27L/S，功率P=。其它主要工艺设备包括：自撑式不锈钢闸门、出水铸铁闸门、电动单梁悬挂式起重机、叠梁闸等。
曝气沉砂池出水经一根DN1800管道送至初沉池总进水井，再由初沉池进水渠道均匀分配至10座初沉池，单池工艺尺寸L×W×H=50××，有效水深H=;。初沉池进水渠道内设有4台潜水搅拌器，电机功率P= KW，以防止污水中的悬浮物在渠道内沉淀淤积。设计平均流量时初沉池停留时间T ＝，表面负荷q＝1.98m3/m2·h。每座初沉池内设置一台非金属链条式刮泥机，电机功率。在初沉池管廊内设有5台凸轮转子泵，单台流量Q=h，扬程H=15m，功率P=，可将初沉池污泥定期抽排至污泥处理区的贮泥池内。初沉池其它主要工艺设备包括：手动撇渣装置、出水铸铁闸门、叠梁闸等。
初沉池出水经两根DN1300管道分别进入两系列A/A/O 生物池（2座/系列）进水井，并均匀配送至每座生物池，所有生物池为并联运行方式;每座池分为两组，每组3个廊道，单个廊道工艺尺寸L×W×H=96×15×9m，有效水深H=，每座生物池池容V=69120m3。每座A/A/O生物池按进水方向，依次由厌氧区、缺氧区、好氧区组成，各区之间设置隔墙分隔，以形成独立的运行环境。污水在流经生物池各区域时完成不同的生化反应，以实现对水中各种有机污染物的降解和去除。设计生物池系统污泥龄θ＝，好氧污泥龄θ＝；系统总停留时间T＝,其中厌氧池水力停留时间，缺氧池水力停留时间，好氧池水力停留时间；设计系统污泥负荷N T＝kgSS·d，污泥浓度MLSS＝3500mg/L；实际需氧量AOR＝d，标准供气量Gs＝60203.0m3/h；设计污泥回流比R＝50％～100％，混合液内回流比r＝100％～300％。在生物池厌氧区和缺氧区设有潜水搅拌器28台，单台功率P=13KW，以防止污泥沉降。好氧区设置21500个刚玉曝气器，单盘直径300mm，服务面积个；并在好氧区出口设置内回流泵8台，4台变频，单台流量Q=3200m3/h，扬程H=，功率P=。生物池
其它主要工艺设备包括：进水闸门、空气管路阀门等。
每系列A/A/O生物池出水经一根DN1800管道分别进入两系列二沉池配水井，并由配水井均匀分配至8座二沉池（4座/系列）。污水在二沉池内完成泥水分离，上清液排至后续处理建构筑物，沉降污泥排至配水井污泥渠道后，送至每系列生物池北侧的回流及剩余污泥泵房内。本工程设计二沉池采用周边进水周边出水幅流式沉淀池，单池内径D＝40.0m，有效水深H1＝4.0m，池边总高度H＝4.5m。平均流量时二沉池停留时间T＝，表面负荷q＝0.83m3/m2·h，固体负荷q'＝139.26kg/m2·d。每座二沉池内设置一台半桥式中心传动单管吸泥机，电机功率，每座配水井内设二沉池进水闸门、出水闸门及排泥套筒阀，其它主要工艺设备包括：二沉池排渣手动可调堰门等。
每系列二沉池配水井出水各通过一根DN1300管道汇合至一根DN1800紫外线消毒系统进水管道，送至紫外线消毒车间。紫外线消毒车间内设有两条消毒渠道，每条渠道内设置一套紫外线消毒装置，对二级生化处理后污水进行消毒处理。消毒后污水经巴氏计量槽（一套）计量后，由一根D1800钢筋混泥土管道送至总出水井。在巴氏计量槽后设有热泵机房供水泵集水井，内设2台离心式潜水污水泵，将部分处理后达标污水泵送至厂区热泵机房，供厂前区建筑物采暖（供冷）使用。在巴氏计量槽出水井北侧预留一根DN1200管道，以备远期深度处理及回用水工程实施时使用。其它主要工艺设备包括：紫外线消毒车间电动葫芦、预留回用水管道蝶阀、热泵机房供水泵管路阀门、叠梁闸及出水管叠梁闸槽等。
巴氏计量槽出水由总出水井经一根D2600钢筋混泥土管道排至厂区东侧灞河水体。设计在总出水井北侧预留一根DN1800远期工程出水管，管端设置一台手动铸铁闸门，供远期工程出水使用。
二沉池沉降污泥进入每系列配水井污泥渠道后，经一根DN1200管道送至各系列生物池北侧中部的回流及剩余污泥泵房内。全厂共设2座回流及剩余污泥泵房，每座污泥泵房内设有3台潜水轴流回流污泥泵，2用1备, 单台流量
Q=2100m3/h，扬程H=，功率P=53KW；3台离心式潜水污水剩余污泥泵，2用1备, 单台流量Q=54m3/h，扬程H=16m，功率P=。回流污泥泵将回流污泥提升后，经回流污泥渠道送至每座生物池厌氧区前端，以保证生物池内污泥浓度及生物量，设计污泥回流比R＝50％～100％。剩余污泥泵将剩余污泥提升送至污泥浓缩池，浓缩后进入污泥处理区贮泥池Ⅰ，剩余污泥干重Q＝d，含水率P＝％，剩余污泥量V＝d。其它主要工艺设备包括：回流污泥渠道出水手电动铸铁闸门、电动葫芦、剩余污泥管路阀门等。
在A系列A/A/O生物池西北角设有一座水区化学除磷加药间，在必要时可启动水区辅助化学除磷装置，以保证出水水质达标。水区化学除磷加药间由储药池和加药设备间组成，为半地下式钢筋混泥土构筑物。主要工艺设备包括：除磷加药泵及其附属设备、管路阀门等。
鼓风机房位于初沉池北侧、生物池南侧，主要作用是向生物池充氧供气。鼓风机房上层为鼓风机设备间，下层为管道间。鼓风机设备间由电动鼓风机房和沼气驱动鼓风机房组成，中间设有隔墙分隔。电动鼓风机房内3台鼓风机，电动多级离心式鼓风机，单台流量Q=355m3/min，风压,功率P=710KW，在厂区污泥处理系统正常运转前，电动鼓风机全部运行，保证生物池充氧供气量。沼气驱动鼓风机房内设有2台（套）沼气驱动多级离心式鼓风机，单台流量Q=355m3/min，风压,功率P=710KW；在厂区污泥处理系统正常运转后，可停运2台电动鼓风机（设为备用鼓风机），启动全部沼气驱动鼓风机，向生物池充氧曝气。此运行方式可充分利用污泥厌氧消化产生的沼气，用于驱动内燃机－鼓风机系统的能量；同时也可充分回收、利用沼气内燃机产生的热量，加热进入消化池的污泥，使污泥厌氧消化系统正常运转；可大量节省污水处理厂电能消耗，降低运行费用。鼓风机房其它主要工艺设备包括：沼气驱动鼓风机附属设备（沼气调节系统、热回收装置、冷却系统、冷却水循环泵、润滑油自动补充系统、尾气消音器及排放装置等）、进风口电动调节蝶阀、出风口放空阀及消音器、自动卷绕式空气过滤器、
电动单梁桥式起重机、出风管及供气干管管路阀门等。
沼气增压机房设置于鼓风机房东侧，为厂区防爆建筑物。增压机房内设置2台（套）沼气增压机。沼气由污泥处理区经管路接至沼气增压机内，经加压后送至沼气内燃机，做为内燃机燃料驱动鼓风机向生物池充氧供气。其它主要设备及装置包括：全系统安全装置、阀门、管路及附件等。
2污泥处理系统综述
污泥处理工艺采用剩余污泥重力浓缩，设置污泥浓缩池2座，单池直径D=21m，有效水深，停留时间，对剩余污泥进行重力机械浓缩，设置1台中心传动式栅条式污泥浓缩机，电机功率P=。然后与初沉污泥在贮泥池Ⅰ中混合后，进行一级中温厌氧消化，消化后排入贮泥池Ⅱ，最后采用离心脱水机进行污泥脱水的工艺流程。
污泥厌氧消化过程中产生的沼气用于沼气发动机（拖动鼓风机）、厂区冬季采暖锅炉及热水锅炉（污泥加热）。沼气发动机的余热用于加热中温消化的污泥，沼气热水锅炉也为污泥提供补充热能。
浓缩、脱水过程中排出的滤液含有大量的磷，进入泥区除磷间进行化学除磷。
消化池为卵形消化池，每池池容约12000m3，共设3座；采用中温厌氧消化，消化时间20d。消化池采用机械搅拌，采用连续投泥方式进行投配污泥。消化池进泥（浓缩污泥）和加热的污泥（消化池循环污泥）一同从消化池顶部进入池内，消化池投泥的同时向外排泥。用循环污泥泵连续将消化池污泥从池底部抽出，与投配的浓缩污泥进行混合后送入泥水热交换器，最终送回消化池。每池对应2台循环污泥泵，1用1备。消化池污泥通过泥水热交换器进行污泥加热。冷却后的循环水首先利用沼气发动机的余热，不足部分的热能由沼气锅炉补充。最后送至污泥消化系统，与污泥进行热交换。
沼气需进行湿式和干式脱硫。
脱水机房设离心脱水机4台，单台处理量Q=45m3/h，功率P=25KW，对消化后污泥进行脱水，脱水后滤液进入泥区
除磷间。
西安市第五污水处理厂简介 一、简介 西安市第五污水处理厂位于灞河西岸，占地面积400.66亩，其中一期用地230亩,总投资4.5亿元人民币；主要接纳和处理西安市东南郊、东郊、东北郊浐河以西太华路、北二环至北三环区域，以及东二环至经九路、南二环至华清路区域范围内的生产废水和生活污水，总服务面积约4568公顷。 西安市第五污水处理厂污水处理总规模40万m3/d，深度处理工程10万m3/d；其中一期污水处理规模20万m3/d。污水处理采用厌氧/缺氧/好氧（A2/O）二级生物处理工艺，出水经紫外线消毒后排入灞河，然后进入渭河，出水水质执行《城镇污水处理厂污染物排放标准》（GB18918—2002）中的一级B类标准；污泥处理采用重力浓缩、中温厌氧消化、机械脱水工艺，脱水后泥饼外运填埋。西安市第五污水处理厂运行后，可大大的减少灞河、浐河的污染物排放量，可有效保护灞河、浐河流域范围内的水环境及生态环境。 二、工艺流程 污水处理工艺采用：预处理＋A/A/O二级生化处理＋消毒处理工艺；污泥处理工艺采用：重力浓缩＋中温一级厌氧消化＋机械脱水工艺； 西安市第五污水处理厂工艺流程图
除臭处理工艺采用：离子除臭及生物除臭两种处理工艺。 设计进水水质： COD 480mg/L BOD 240 mg/L SS 300 mg/L NH4+-N 45 mg/L TP 6 mg/L TN 65 mg/L PH = 8 水温≥14℃ 出水水质标准（GB18918-2002一级标准B标准）： COD ≤60 mg/L BOD ≤20 mg/L SS ≤20 mg/L TN ≤20mg/L NH4+-N ≤8 mg/L TP ≤1.0mg/L PH = 6-9.0 粪大肠菌群≤10000个/L 三、污水处理工艺描述 1污水处理系统综述 厂外污水经D＝2600mm污水干管进入粗格栅间，粗格栅间内设置6条进水渠道（含远期工程3条进水渠道），每条进水渠道内设一台高度H＝4.00m，间隙b＝25mm的格栅栅条，用于拦截进水中较大的漂浮物及悬浮物。粗格栅间上部设置一台抓爪式格栅除污机，用于清捞粗格栅截留的污染物。 经过粗格栅的污水由进水渠道进入提升泵房集水池，一期工程提升泵房集水池内设置4台潜水污水泵，3用1备，1台变频，单台流量Q=3650m3/h，扬程H=21m，功率P=275KW；将进厂污水提升至泵房出水井后，经一根DN1800管道送至后续处理单元。粗格栅间及提升泵房内其它主要工艺设备包括：溢流管闸门、超越管闸门、近远期工程连通闸门、电动葫芦等。 污水提升至泵房出水井出水进入细格栅间，在此设计4条细格栅渠道，每条渠道内设置一台回转式格栅除污机，格栅间隙b＝5mm，宽度W=2.1m，功率P=3.0KW；用以截留污水中较细小的漂浮物和悬浮物。栅渣由无轴螺旋输送机送至栅渣压榨机进行压榨后外运。 经过细格栅的污水进入曝气沉砂池去除水中的沙砾，本期工程设计2系列曝气沉砂池（2格/系列），单格工艺尺寸L×W×H=24×4.5×5.5m，有效水深H=5.0m;平均流量停留时间T＝10.9min。曝气沉砂池设置3台罗茨鼓风机供气，2用1备，单台流量
污水处理厂提标改造工程概况 1.1综合说明 本工程为XXXXX改造工程，污水处理厂一、二期已建规模10万m3/d,出水水质为二级标准。本次为提标改造工程，提标改造后出水水质为一级A标准。本次提标改造工程主要新建构（建）筑物为厌氧池、中间提升泵房、高效沉淀池、反冲洗池、加氯接触池、加药间、生物除臭装置、加氯间、仪表间、浓缩池及3#变电所，改造单体为脱水机房、生物反应池、1~2#变电所、鼓风机房等。厂区综合管线、各构筑物设备及管道安装、厂区强电、弱电及暖通照明等工程，工程施工时预埋较多，各种套管等种类多，规格多，标高不一等是其主要特点。 新建工程量如下表：
本次建设内容包括新建和改造两部分，包含土建、给排水、电气工程及工艺设备安装工程。 工程总工期：150日历天，计划开工日期2017年2月20日，计划完工时间2017年7月20日。 工程质量要求：国家现行竣工验收标准，等级为合格。 1.2地质水文情况 1.2.1区域气候 拟建场地位于连云港市连云区境内，气候湿润，四季分明，全年七八月份气温最高，月平均气温26.8oC，年平均气温13.7oC，最高气温可达40oC，大于35oC的高温天气平均每年8.7天，一月份最冷，月平均气温-0.2oC，最低气温为-18.1oC，小于-10oC的日数平均每年不到6天。
年降水量为939.6mm，冬夏季降水不均，6～8月份降水量占全年总降水量的63%。全年有降水日数为94.4天，7月份最多，达15天，1月份最少，为4天，年蒸发量1250mm。冬季有积雪日数7.2天，最大积雪深度28cm。 全年平均风速为3.1m/s，30年一遇最大风速25.3m/s。4～8月及10月多吹东南风，其余月份多静风或东北偏北风。全年空气湿润，相对湿度在最热月份为80%以上，最冷月份为66%，日照充足，平均每天近7个小时，5、6月份每天平均在8小时以上。 本场地西侧为蔷薇河东侧为大浦河。 1.2.2地质条件 按土层的地质时代、成因类型、岩性及工程地质特性；将场地土在勘察深度范围内自上而下划分为15个工程地质层，分述如下： 1层素填土:杂色,松散,稍湿,以块石、碎石为主,含粘性土及少量植物根系,均匀性较差。场区局部缺失，厚度:1.10～5.80m,平均2.48m;层底标高:-1.85～2.49m,平均1.36m;层底埋深:1.10～5.80m,平均 2.48m。压缩性不均且高，工程性能较差。
一、参观时间：2012年3月30日。 二、参观地点：西安市北石桥污水处理厂。 三、参观目的： 1、巩固和深化所学理论知识，培养谦虚、严谨、实事求是的科学作风，为从实 习生向职业工作着过度奠定扎实的理论与实践基础。 2、掌握本专业基本工作内容、方法和专业技能，通过实践不断增强自学与独立 思考、分析和解决问题的能力。 3、通过参观实习，对污水厂的设计、运行有所了解，为后期的毕业设计奠定基 础。 四、参观实习正文 4.1北石桥污水处理厂概况 西安市北石桥污水处理厂位于西安市西南郊北石桥地区，主要接纳和处理西安市东南郊、南郊和西南郊地区工业企业生产废水和居住区生活污水，其比例为3:7左右。 全区流域面积为53.5km2，规划控制人口60万人。 流域区内主要工业企业有电子、制药、皮革、焦化、化工、造纸工业等。所排污水与南郊文教区和居民住宅区生活污水混合，通过西南部污水截留管汇集，由东向西排至西南郊北石桥地区进入皂河，皂河由南向北汇入渭河。目前，由于西安市西南郊地区污水排入，从而引起皂河的严重污染，为此，北石桥污水处理厂的建成投产，将明显改善西安市西南郊地区和渭河、黄河的水环境状况。 4.2水质标准与工艺流程 污水处理厂进水水质标准如下表所示： 程详见图1. 图1 近期污水、污泥处理工艺流程图
污水厂投产后，每天大约15万吨污水中的有机物、磷、氮被大量削减，主要污染物的去除率达90%以上，即BOD5、COD去除率均达到91%~96%，SS去除率为94%~98%，TP去除率为45%~65%，氨氮的去除率达88%~97%，表明此污水厂应用DE氧化沟技术取得了良好的环境效益。 4.3主要处理构筑物及设计参数 1. 污水提升泵房污水提升泵房按远期规模设计，安装立式污水泵共计8台，单台流量为2200m3/h与3045m3/h，一期工程设计规模14万m3/d，安装污水泵5台。泵前设有粗格栅一道两台，间隙40mm，配置自动除渣设备。 2. 细格栅为去除污水中漂浮物质，以保证后处理构筑物正常运行。格栅间与沉砂池合建，长9.6m，宽11.3m，共三层，一层为鼓风机间（沉砂池曝气用），二层安装IK501型弧形格栅共6台，每台宽度1.05m，栅条间隙10mm，自动清渣，电机功率0.55kw，二层还设有事故平板格栅1台，宽度1.10m，手动清渣，间隙40mm，格栅间中还设有U320型无轴螺旋输送机1台，长度10.5m，直径285mm，电机功率 3.03kw，用于将格栅浮渣送出池外。 3. 曝气沉砂池曝气沉砂池共2座4格，一期1座，长57.30m，每格宽5.50m。水力停留时间7.8min，沉砂池设有长度为11.0m桥式除砂机1台，桥上设有淹没式砂泵2台，功率2.0kw，将池底沉砂抽送入贮砂槽，并以砂水分离器（0.37kw）脱水后装入槽车运出。沉砂池表面浮油由桥上刮油板刮入浮油井，井中浮油由油脂泵送至池外容器。沉砂池曝气用水气比为0.1~0.2，RS101型鼓风机2台，额定风量1250m3/h，功率30kw。 4. 厌氧混合池与氧化沟氧化沟为污水处理厂核心处理构筑物，本工程采用DE型氧化沟系统（BIO-DENIPHO），系统包括2个容积相等的交替运行的生物池3座（氧化沟）即厌氧混合池和二沉池。在本系统中完成污水有机物的氧化和脱氮除磷。 厌氧混合池按一期工程设计，1座2格，每格长12.0m，宽12.0m，有效水深5.0m，设有480型混合搅拌器2套，功率2.2kw，DC35型出水调节堰6套，宽5.0m，分别与氧化沟的6个池子连通。堰板调节由控制室按阶段控制，电机功率0.55kw。 氧化沟一期工程共3座6池，池宽22.0m，长116.5m，有效水深4.50m，污泥的BOD5负荷为0.09kgBOD5/(kgMLSS?d)，MLSS=4.5g/l，泥龄2d，设有Maxi9型转刷共60套，直径1000mm，长度9.0m，转速73r/min，电机功率45kw，标准状态充氧能力67kgO2/h。氧化沟还设有SK4430淹没式搅拌器18台，功率4.0kw，以保证氧化沟在缺氧状态下（转刷停止运转）混合液将不致发生沉淀。氧化沟出水设有DC35型可调节堰板12套，宽5.0mm。 整个DE氧化沟系统设备包括厌氧混合池搅拌器2套，出水调节堰6套，氧化沟转刷60套，搅拌器18套，出水调节堰12套，还有二沉池回流污泥泵6台，全部由中心控制室按预定程序集中控制，以保证氧化沟系统始终处于良好的工作状况。 5. 二沉池二沉池一期工程共6座，直径40.0m，采用中心进水、周边出水辐流式沉淀池，每池设有○/40型刮泥机1台，功率0.37kw，水力负荷1.02m3/(m2?h)，水力停留时间4.7h，回流污泥是6300m3/h，回流比80%。 6. 污泥泵房活性污泥回流与剩余污泥排放分别采用CP3300型和CP3085型淹没式潜水泵各6台，每座二沉池两种型号的泵各1台，设计污泥泵房3座，分别建
西安市污水处理厂调查报告 调查对象： ◆西安市北石桥污水净化中心 邓家村污水厂 ◆北郊第四污水处理厂 灞桥污水处理厂 调查内容： 1、污泥交通运输工具和输送设备，运输成本； 2、污泥的运输目的地，处理方式、成本； 3、各污水厂的污水处理量，产污泥量（年、季、月、日分别计算）。调查方式： 1、深入生产一线实地考察、访谈并收集各种文件及数据资料； 2、上网查阅及核对、核实所采集资料、样本； 3、实地拍摄、取样并采集视频、图片资料，积极认真的做好调查工作。 背景材料： ◆西安市北石桥污水净化中心 西安市北石桥污水处理厂位于西安市西南郊北石桥村东，主要接纳和处理西安南郊和西南郊地区工业企业生产废水和居住区生活污水，其比例为7∶3左右。全区服务面积53.5km2，规划控制人口60万人。
根据对服务区域内各工业企业近远期所排污水水质、水量分析与预测，进、出厂水水质指标如下：进水中BOD5 180 mg/L，SS 255 mg/L，COD 400 mg/L，NH4-N 32 mg/L；出水中 BOD5 ＜ 20 mg/L，SS ＜20 mg/L，COD ＜100 mg/L，NH4-N＜15 mg/L（T＞12℃）。西安市北石桥污水处理厂的工艺设计，在进行各种工艺方案比较的基础上，消化吸收国外发达国家80年代先进技术，远期采用AB法工艺，近期暂建成B段，B段处理工艺采用丹麦克鲁格公司DE型氧化沟处理系统，由于污泥在氧化沟内已趋于稳定，无需另设消化池，剩余污泥经浓缩后直接机械脱水。 北石桥污水处理厂自1998年5月试运行以来，经过一年多的生产运行，整个工艺流程均达到和超过设计要求，出水水质稳定且低于设计出水指标，即BOD5 ＜15 mg/L，SS ＜15 mg/L，COD ＜60 mg/L，TN ＜8 mg/L，TP ＜1.5 mg/L。污水厂投产后，每天大约15万m3污水中的有机物、磷、氮被大量削减，因此排入接纳水体皂河的水质也产生了较大的变化。主要污染物去除率达90%以上，即BOD5、COD去除率均达到91%~96%，SS去除率为94%～98%，TP去除率为45%～65%，氨氮的去除率达88%～97%，这表明北石桥污水处理厂应用DE型氧化沟技术取得了良好的环境效益。 北石桥污水处理厂工程建设投资包括两部分，即贷款和国内配套。贷款额度为545万美元（折合人民币4523.5万元），其中用于购买进口设备的费用为465.1万美元（折合人民币3860.3万元），用于国外技术咨询、设计联络与互访、中方技术人员培训、外方技术人员
西安市第五污水处理厂 一、简介 西安市第五污水处理厂位于灞河西岸，占地面积亩，其中一期用地230亩,总投资亿元人民币；主要接纳和处理西安市东南郊、东郊、东北郊浐河以西太华路、北二环至北三环区域，以及东二环至经九路、南二环至华清路区域范围内的生产废水和生活污水，总服务面积约4568公顷。 西安市第五污水处理厂污水处理总规模40万m3/d，深度处理工程10万m3/d；其中一期污水处理规模20万m3/d。污水处理采用厌氧/缺氧 /好氧（A2/O）二级生物处理工艺，出水经紫外线消毒后排入灞河，然后进入渭河，出水水质执行《城镇污水处理厂污染物排放标准》（GB18918—2002）中的一级B类标准；污泥处理采用重力浓缩、中温厌氧消化、机械脱水工艺，脱水后泥饼外运填埋。西安市第五污水处理厂运行后，可大大的减少灞河、浐河的污染物排放量，可有效保护灞河、浐河流域范围内的水环境及生态环境。 二、工艺流程 污水处理工艺采用：预处理＋A/A/O二级生化处理＋消毒处理工艺； 污泥处理工艺采用：重力浓缩＋中温一级厌氧消化＋机械脱水工艺； 西安市第五污水处理厂工艺流程图 除臭处理工艺采用：离子除臭及生物除臭两种处理工艺。 设计进水水质： COD 480mg/L BOD 240 mg/L SS 300 mg/L NH4+-N 45 mg/L TP 6 mg/L TN 65 mg/L PH = 8 水温≥14℃
出水水质标准（GB18918-2002一级标准B标准）： COD ≤60 mg/L BOD ≤20 mg/L SS ≤20 mg/L TN ≤20mg/L NH4+-N ≤8 mg/L TP ≤L PH = 粪大肠菌群≤10000个/L 三、污水处理工艺描述 1污水处理系统综述 厂外污水经D＝2600mm污水干管进入粗格栅间，粗格栅间内设置6条进水渠道（含远期工程3条进水渠道），每条进水渠道内设一台高度H＝4.00m，间隙b＝25mm的格栅栅条，用于拦截进水中较大的漂浮物及悬浮物。粗格栅间上部设置一台抓爪式格栅除污机，用于清捞粗格栅截留的污染物。 经过粗格栅的污水由进水渠道进入提升泵房集水池，一期工程提升泵房集水池内设置4台潜水污水泵，3用1备，1台变频，单台流量Q=3650m3/h，扬程H=21m，功率P=275KW；将进厂污水提升至泵房出水井后，经一根DN1800管道送至后续处理单元。粗格栅间及提升泵房内其它主要工艺设备包括：溢流管闸门、超越管闸门、近远期工程连通闸门、电动葫芦等。 污水提升至泵房出水井出水进入细格栅间，在此设计4条细格栅渠道，每条渠道内设置一台回转式格栅除污机，格栅间隙b＝5mm，宽度W=，功率P=；用以截留污水中较细小的漂浮物和悬浮物。栅渣由无轴螺旋输送机送至栅渣压榨机进行压榨后外运。 经过细格栅的污水进入曝气沉砂池去除水中的沙砾，本期工程设计2系列曝气沉砂池（2格/系列），单格工艺尺寸L×W×H=24××，有效水深H=;平均流量停留时间T＝。曝气沉砂池设置3台罗茨鼓风机供气，2用1备，单台流量Q=min，风压H=400mbar，功率P=22KW；每系列曝气沉砂池设置一台桥式除砂桁车，采用气提除砂方式；配四台潜水吸砂泵，单台流量Q=42m3/h，扬程H=7m，功率P=。砂水混合
城镇污水处理厂工程可行性研究报告 一、总论 1.1项目提要 1.2编制依据 1.3排水现状及存在的主要问题 1.4项目建设的必要性 1.5污水水质预测 1.6污水处理厂设计进水水质的确定 1.7污水处理厂厂址 二、工程方案设计 2.1污水处理厂工程设计 2..2污水处理方案比较 三、经济评价 3.1财务评价 四、研究结论 一、总论
(一)项目提要 1、项目名称：某县城镇污水治理厂工程 2、项目占地面积：约60亩 3、项目投资总额：4000万元 4、项目筹建单位：某县环境保护局 5、项目处理废水量：20000m3/d (二)编制依据 1、编制依据 (1)城乡规划设计研究院编制的《某县城城市总体规划》； (2)规划设计院编制的《某县城控制性详细规划》（2000）； (3)环保局提供的编制《某县城市污水处理厂工程可行性研究报告》的其它基础资料； 2、编制目的 在城市总体规划指导下，通过充分调查研究，以及收集、分析资料的基础上，达到如下目的。 (1)论述建设城市污水处理工程的必要性和可行性。 (2)对污水处理厂厂址进行论证。 (3)对污水、污泥处理与处置工艺，工程投资进行技术可靠性、经济合理性、实施可能性及环境影响等多方面综合比较和论证。 (4)在以上论证的基础上提出推荐方案，并进行工程方案设计。 (5)根据投资估算，提出资金筹措方式及项目实施进度，通过以上研究工作，为项目决策提供科学依据。 (三)排水现状及存在的主要问题 1、城区排水现状 目前县城的排水体制为雨污合流制。排水管网主要集中在老城区，城北区部分地段有污水管，现有的排水管渠主要有水泥管、钢筋混凝土管及明沟加盖板等形式，污水未经处理直接排入星江河。 污水的排放受到地形坡度起伏限制，部分地段暂时无排水管道，造成排水困难，而且排水管敷设混乱，各单位分别各自敷设污水管，污水排入河流的排点较多。 (1)城市污水排放规划 1整顿中心城区现有排水渠混乱的状况。用排水管代替现有排水渠道，结合旧城改造，在现有排水渠道的基础上进行整顿，建立独立的雨水排放系统，建立雨污分流的城市排水体制，分流制不健全的地区应积极配套建设雨污水管道，旧城区原为合流制排水的地区要随着城市建设逐步改建为分流制。 2工业污水内部治理应与城市污水集中治理相结合。工业污水必须先作预处理达到排放标准后，方可排入城市污水管道系统，进入污水处理厂集中处理。
西安北石桥污水处理厂 实习报告 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
西安市北石桥污水处理厂实习报告 一、实习目的 1、接触实际，了解社会，增强劳动观点和事业心、责任感； 2、巩固和深化所学理论知识，培养谦虚、严谨、实事求是的科学作风，为从实习生向职业工作过度奠定扎实的理论与实践基础； 3、掌握本专业基本工作内容、方法和专业技能，通过实践不断增强自学与独立思考、分析和解决问题的能力； 4、通过参观实习，了解北石桥污水处理厂的污水处理工艺，特别是DE氧化沟的工作原理和流程，认识其在具体的运行过程存在的问题及优势，掌握所见工艺的设计思路与方法。对污水厂的设计、运行有所了解，为后期的毕业设计奠定基础； 二、实习地点及时间 实习时间：2014年4月17日 实习地点：西安北石桥污水处理厂（西安创业水务有限公司） 三、实习内容 实习单位简介 西安市北石桥污水处理厂位于西安市西南郊北石桥地区，主要接纳和处理西安市东南郊、南郊和西南郊地区工业企业生产废水和居住区生活污水，其比例为3:7左右，占地面积255亩，服务面积85平方公里，服务人口120万人，现每日处理水量27万吨。一期设计水量15万m3 /d,实际处理量14万
m3/d。流域区内主要工业企业有电子、制药、皮革、焦化、化工、造纸工业等。所排污水与南郊文教区和居民住宅区生活污水混合，通过西南部污水截留管汇集，由东向西排至西南郊北石桥地区进入皂河，皂河由南向北汇入渭河。 北石桥污水处理厂水中的主要污染物有BOD5、SS、COD、NH4 -N等污染物。该厂污水处理工艺采用丹麦克鲁格公司DE型氧化沟系统，剩余污泥不经消化直接机械脱水。目前污水厂在此基础上增加了对水的处理程度，利用电磁流量计、原子吸收仪、分光光度仪、气相色谱仪、离子色谱仪等现代化仪器对水质进行实时分析和统计。现按照国家一级A类标准治理污水。另外，北石桥污水回用工程是西安市城市污水回用试点项目，它位于北石桥污水净化中心内，回用水规模10万m3/d，回用于服务区域内的企业以及市政环卫园林等杂用水。 污水处理工艺系统 设计水量：140000m3/d 进水水质：见表1. 表1进水水质 出水水质要求在原有设计出水满足《城镇污水处理厂污染物排放标准》（GB 18918-2002）一级B标准的基础上，提升改造后，目前采用的一级A标准。各指标见表2. 表2 出水水质指标
污水处理厂自控系统工艺介绍 污水处理厂位于市区或市郊，出水排入河流，水质达到国家一级排放标准。 工程采用水解－AICS处理工艺。其具体流程为：污水首先分别经过粗格栅去除粗大杂物，接着污水进入泵房及集水井，经泵提升后流经细格栅和沉砂池，然后进入水解池，。水解池出水自流入AICS进行好氧处理，出水达标提升排入河流。AICS反应器为改进SBR的一种。其工艺流程如下图1所示：矚慫润厲钐瘗睞枥庑赖。 污水处理厂自控系统设计的原则 从污水处理厂的工艺流程可以看出，主要工艺AICS反应器是改进SBR的一种，需要周期运行，AICS反应器的进水方向调整、厌氧好氧状态交替、沉淀反应状态轮换都有电动设备支持，大量的电动设备的开关都需要自控系统来完成，因此自控系统对整个周期的正确运行操作至关重要。而且好氧系统作为整个污水处理工艺能量消耗的大户，它的自控系统优化程度越高，整个污水处理工艺的运行费用也会越低，这也说明了自控系统在整个处理工艺中的重要性。聞創沟燴鐺險爱氇谴净。 为了保证污水厂生产的稳定和高效，减轻劳动强度，改善操作环境，同时提高污水厂的现代化生产管理水平，在充分考虑本污水处理工艺特性的基础上，将建设现代化污水处理厂的理念融入到自控系统设计当中，本自控系统设计遵循以下原则：先进合理、安全可靠、经济实惠、开放灵活。残骛楼諍锩瀨濟溆塹籟。
自控系统的构建 污水处理厂的自控系统是由现场仪表和执行机构、信号采集控制和人机界面（监控）设备三部分组成。自控系统的构建主要是指三部分系统形式和设备的选择。本执行机构主要是根据工艺的要求由工艺专业确定，预留自控系统的接口，仪表的选择将在后面的部分进行描述。信号采集控制部分主要包括基本控制系统的选择以及系统确定后控制设备和必须通讯网络的选择。人机界面主要是指中控室和现场值班室监视设备的选择。酽锕极額閉镇桧猪訣锥。 1、基本系统的选择 目前用于污水处理厂自控系统的基本形式主要有三种DCS系统、现场总线系统和基于PC控制的系统。从规模来看三种系统所适用的规模是不同。DCS系统和现场总线系统一般适用于控制点比较多而且厂区规模比较大的系统，基于PC的控制则用于小型而且控制点比较集中的控制系统。彈贸摄尔霁毙攬砖卤庑。 基于PC的控制系统属于高度集成的控制系统，其人机界面和信号采集控制可能都处于同一个机器内，受机器性能和容量的限制，本工程厂区比较大，控制点较多，因此采用基于PC的控制系统是不太合适的。謀荞抟箧飆鐸怼类蒋薔。
第一章运行工艺简介 1. 厂区概况 1.1 概述 一期工程日处理能力10万吨，再生水处理能力5万吨/日。二期日处理5 万吨/日。 采用奥贝尔氧化沟的处理工艺，通过转碟曝气达到脱氮除磷的目的，污水经二级生化处理后达标排放至浐河，各项出水指标达到了GB/T18918-2002《城镇污水处理厂综合排放标准》中的一级B标准。深度处理采用混凝沉淀过滤消毒技术，达到进一步处理水质的效果。深度处理的出水供热电厂作循环冷却水使用。剩余污泥采用浓缩池重力浓缩，经离心机脱水后，污泥外运卫生填埋。 1.2 设计进出水水质 表1-1 一期工程设计进出水水质指标
表1-2 二期工程设计进水水质指标 1.3 工艺流程图 工艺流程描述：污水处理系统采用奥贝尔氧化沟工艺。经预处理系统（进水控制井、粗格栅、污水泵房、细格栅、曝气沉砂池、初沉池）的除渣、沉砂、撇油处理后，进入生物处理系统（分配井、厌氧选择池、氧化沟、沉淀池），最后出水在接触池经过加氯消毒后排入浐河。其中生化处理系统，不仅能够去除有机污染物，而且具有脱氮除磷的作用，为污水的再利用提供了技术基础的水质保证。终沉淀池排出的剩余污泥进入污泥处理系统（浓缩池、平衡池、离心脱水机）处理后，外运卫生填埋。污水处理厂整个工艺运行过程采用PLC控制系统进行控制，可根据进水负荷及出水水质，随时对各工艺参数进行调整，确保厂内运行处于优化状态，达到出水水质稳定和节能降耗的目的。
污水处理工艺流程图如下图所示。 2． 污水处理系统主要构筑物的作用及运行参数 2.1进水控制井 2.1.1功能 将市政污水引入污水处理系统；可以将水质较差的进水溢流，保证工艺运行安全；厂内事故时将无法处理的进水溢流走，保障生产区域及后续构筑物的安全；暴雨季节泄洪。 2.1.2结构及参数 平面尺寸3.5×3.2m 。设管径DN2600进水管1根，不设闸板；安装1450×1900进水闸板2套；设DN2000溢流管，配ф2000闸板1套。 进水
城镇污水处理厂中常用工艺介绍 摘要：简要叙述现国内的污水厂常用的水处理工艺的优缺点及适合条件和现有多数污水厂存在的常见问题。从实际问题出发，根据本工程的具体条件，具体要求，根据处理水的出水水质要求，选择合适的污水处理工艺。 关键词：城镇；污水；设计； 前言：随着城市工业生产的发展，城市人口的递增，城市规模的扩大，工业废水和生活污水排出量日益增多，大量未经处理的污水直接排入周围河流，致使城市周围环境污染十分严重，不但直接污染了市区的地下饮用水，而且对河流下游地区的农业生产和人民生活造成了危害，人类和生物赖以生存的生态环境受到了日益严重的威胁[1]。同时，水生态系统体现了人与水的和谐共存与协调发展，是城市生态系统的主要组成部分和关键因素，与一个城市的可持续发展密切相关。因而，城市污水治理已成当前迫切需要解决的问题之一。 1国内污水厂常用工艺 1.1 AO法工艺 AO工艺法也叫厌氧好氧工艺法，A(Anacrobic)是厌氧段，是脱氮除磷阶段；O(Oxic)是好氧段，是去除水中的有机物的阶段。 A/O法脱氮工艺的特点： （1）流程简单，不需外加碳源和曝气池，以原污水作为碳源，建设和运行费用较低； （2）反硝化阶段在前，硝化阶段在后，设内循环，以原污水中的有机底物作为碳源，效果好，反硝化反应充分； （3）为使硝化残留物得以进一步去除，在后面设置曝气池，提高处理水水质； （4）A阶段搅拌，使污泥悬浮，避免DO增加。O阶段的前段采用强曝气，后阶段减少氧气量，使内循环液的DO降低，以保证A阶段的缺氧状态。 A/O法存在的问题： （1）A/O法由于没有独立的污泥回流系统，故不能培育出具有独特功能的污泥，所以降解难降解有
参观时间：2012年3月30日。 参观地点：西安市北石桥污水处理厂。 参观目的: 1、巩固和深化所学理论知识，培养谦虚、严谨、实事求是的科学作风，为从实习生向职业 工作着过度奠定扎实的理论与实践基础。 2、掌握本专业基本工作内容、方法和专业技能，通过实践不断增强自学与独立思考、分析 和解决问题的能力。 3、通过参观实习，对污水厂的设计、运行有所了解，为后期的毕业设计奠定基础。 四、参观实习正文 4.1北石桥污水处理厂概况 西安市北石桥污水处理厂位于西安市西南郊北石桥地区，主要接纳和处理西安市东南郊、南郊和西南郊地区工业企业生产废水和居住区生活污水，其比例为3:7左右。 全区流域面积为53.5km2，规划控制人口60万人。 流域区内主要工业企业有电子、制药、皮革、焦化、化工、造纸工业等。所排污水与南郊文教区和居民住宅区生活污水混合，通过西南部污水截留管汇集，由东向西排至西南郊北石桥地区进入皂河，皂河由南向北汇入渭河。目前，由于西安市西南郊地区污水排入，从而引起皂河的严重污染，为此，北石桥污水处理厂的建成投产，将明显改善西安市西南郊地区和渭河、黄河的水环境状况。 4.2水质标准与工艺流程 图1 近期污水、污泥处理工艺流程图 项目B0D5 SS COD NH4+-N 进水水质180mg/l 255 mg/l 400 mg/l 32 mg/l 出水水质< 20 mg/l w 20 mg/l w 100 mg/l w 15 mg/l 污水处理工艺采用DE型氧化沟系统，剩余污泥不经消化直接机械脱水。工艺流程详见图 1. 污水厂投产后，每天大约15 万吨污水中的有机物、磷、氮被大量削减，主要污染物的去除率达90%以上，即BOD 5、COD 去除率均达到91%~96% ，SS 去除率为94%~98%，TP 去除率为45%~65% ，氨氮的去除率达88%~97%，表明此污水厂应用DE 氧化沟技术取得了良好的环
西北农林科技大学环境工程生产实习报告 姓名 学号 学院 专业班级 指导教师 实习单位西安市第四污水处理厂 评卷教师 成绩
前言 对于我们化学专业的每位大学生来说，生产实习是一个很关键的学习内容，也是一个很好的锻炼机会。平常学到的都是书面上的知识，而生产实习正好就给了我们一个在投身社会工作之前把理论知识与实际设计联系起来的机会，生产实习作为学校为我们安排的在校期间一次全面性、总结性的教学实践环节，它既让我们看到实际的中设计生产状况，也让我们在就业之前“实战预演”，我们可以从中看到的不仅仅是一个厂子的生产运作过程，还有大量实际设计方面的知识，以及我们还十分缺乏的实际经验都包含在每个生产设计过程中，通过实习能够使我们更好的完善自己。 一、实习目的 1）增强学生的动手实践能力，把课本所学的知识运用到生产实践当中，达到学以致用的目的。 2）让学生真正了解环境工程的意义、内容、范围、特点及其应用的过程。 3）培养学生的社会生产经验，为以后的社会生产打下基础。 二、实习时间 2014年12月31日 三、生产实习基地 西安市第四污水处理厂位于西安市朱宏路北段与北三环交叉口西北角，占地面积605亩，设计污水处理总规模为50万m3/d，2008年11月投入运行，经过两期建设，目前污水处理能力达到37.5m3/d，是省内最大的城市污水处理厂。 西安市第四污水处理厂主要接纳和处理西安市旧城区，东郊京九路、太华路以西区域，漕运明渠以东、北三环以南区域，漕运明渠以西部分区域以及北三环沿线区域的生产废水和生活污水，服务面积45平方公里，服务人口50万。污水处理采用厌氧/缺氧/好氧（A2/O）二级生物处理工艺，出水经消毒后排入漕运明渠，然后进入渭河，出水水质执行一级A标准。 西安市第四污水处理厂是西安市城市环境综合治理的重点项目，该厂的运行从根本上缓解了西安市北郊水质污染问题，改善了漕运明渠区域的生态环境，对渭河流域的水质改善也起到积极的作用。 四、生产实习的内容 1. 厂区负责人对厂区进行大致介绍 2. 厂区负责人强调了一些参观时的注意事项 3. 厂区负责人带领同学们参观污水处理设备，介绍污水处理的工艺流程。 五、污水处理工艺流程
广州市污水处理系统将于2008年完工 总投资72亿元的广州市污水处理系统将于2008年完工，届时一天可处理污水110万吨，工程包括沥滘水处理系统（二期），大沙地污水处理系统（二期）猎德污水处理系统（三期），白云区北部污水处理系统，四大污水分区管网系统完善工程。 广州四大污水处理厂 大坦沙污水处理系统 大坦沙污水处理厂 大坦沙污水处理系统：目前，该系统工程一、二期已建成，三期工程正在建。第一期日处理规模15万吨，于1989年建成投产。二期日处理规模15万吨，于1996年建成投产。2000年进行日处理能力3万吨的挖潜改造工程，总日处理规模33万吨，主要处理老城区荔湾涌和驷马涌流域范围内的污水。 大坦沙污水处理系统三期工程建设规模为22万吨/日，包括厂区工程、厂外管网和配套工程，总投资约22亿元人民币。厂区位于一、二期工程东侧，珠江大桥双桥路南侧。收集污水范围：东面以新广从公路、大金钟路为界；南面以环市路为界，同时包括同德小区、大坦沙岛、金沙洲等；西面以珠江航道岸边为界；北面以黄石路为界。收集污水面积约84
平方公里，受益人口约100万。厂外主要管网工程的管道长度10多万米；已建成泵站4座（西湾路1至4号），新建泵站5座 （5号、6号、7号、8号、9号）。 大坦沙污水处理系统三期工程采用分点进入倒置A2/0工艺，该工艺运行管理方式与大坦沙污水处理厂一、二期采用的传统A2/0工艺相似，而处理后的出水优于传统A2/0工艺。污水处理过程中产生的污泥，采用重力浓缩、脱水后外运。处理后水质指标达到国家和广东省污水排放一级标准，直接排入珠江。 大坦沙污水处理系统三期工程于2003年6月开始建设，2004年三月主体工程建成通水。连同原有的一、二期工程，污水处理能力达到55万立方米/日，受益人口约250万。 西朗污水处理系统 西朗污水处理厂 我国第一个采用中外合作及项目融资方式建设的城市污水处理项目。位于芳村区广中路鱼尾村桥南面，面积为13万平方米，首期工程于2001年动工建设，投资约10亿元人民币，日处理污水20万吨，服务人口40万人，达到国家二级污水处理标准。纳污范围为芳村区及海珠区洪德片，将有力的改善花地河段、马涌、珠江 平洲水道水质、石溪水厂、河南水厂吸水点水质及南部新饮用水道的水质起着重要的作用。
北石桥污水处理厂实习报 告 This model paper was revised by the Standardization Office on December 10, 2020
实习报告 学院：环境与化学工程学院 专业班级：环境工程03级（1）班 学生姓名：晁俊杰 学号： 03B20101 一、实习目的 毕业实习是环境工程专业的一个重要实践性教学环节。课程内容主要涉及环境监测、水污染控制、大气污控、环境噪声及固体废物处理与处置等专业知识在生产实际中的应用，使学生获得环境污染治理的实际生产知识，促进所学理论和实践的结合，使认识进一步深化，为毕业论文（设计）课程教学打下良好的基础。 毕业实习是环境工程专业的专业实践课，属必修课程。通过毕业实习，学生可以深入了解污染物治理的过程及工艺，经过对生产问题的实际调查、学习和探讨，进一步掌握必要的治理技术，提高分析与解决实际生产问题的能力。通过接触生产实际，使学生虚心向工程技术人员、管理人员和工人学习，培养劳动观念，增强对环境污染治理的感性认识，开阔视野，热爱自己的专业，为今后走上工作岗位奠定坚实的基础。 二、西安北石桥污水净化中心 西安市北石桥污水净化中心由西安市市政工程管理局负责建设，中国市政工程西北设计研究院和西安市市政设计研究院设计，西安市市政一公司等单位承担施工。1999年10月获陕西省第九次优秀工程设计一等奖。 西安市北石桥污水处理厂位于西安市西南郊北石桥村东，主要接纳和处理西安南郊和西南郊地区工业企业生产废水和居住区生活污水，其比例为7∶3左右。由于西安市西南郊地区污水未经处理直接排放，从而引起皂河的严重污染，为此，北石桥污水处理厂的兴建，将会明显改善西安市西郊地区水环境状况。同时二级处理出水经深度处理、回用，以弥补工业用水严重不足，缓解城市供水矛盾。全区服务面积53.5km2，规划控制人口60万人。北石桥污水处理

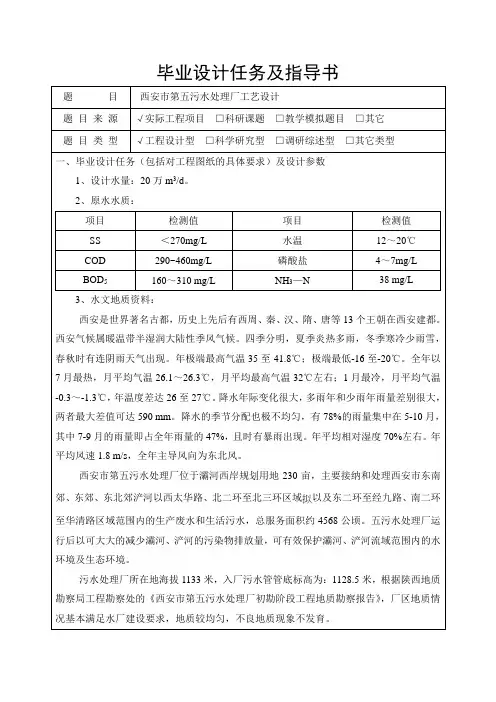

毕业设计（论文）任务书 水利工程学院给水排水工程专业09-2 班题目西安市第五污水处理厂设计 任务起止日期：2013 年 3 月17 日～2013年 6 月22日 学生姓名吴志华学号200913040221 指导教师谢敏 系(所)主任2013年1 月15 日审查 院长2013年1 月20 日批准
