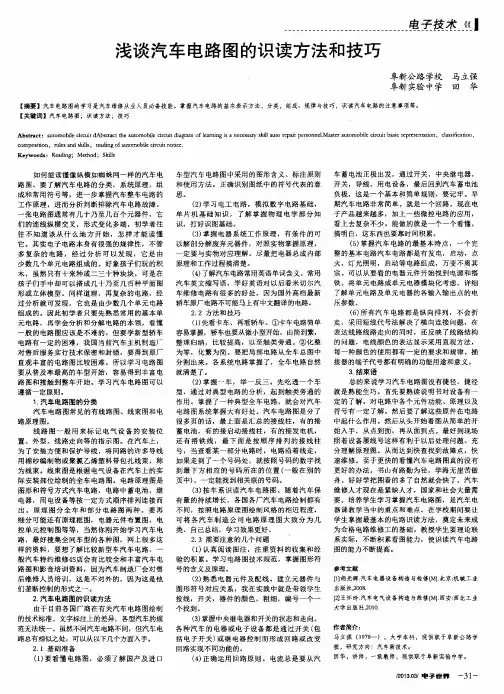

浅谈汽车电路图的识读方法和技巧
摘要：随着电子技术在汽车上的普遍应用,汽车电路图已成为汽车维修人员必备的技术资料，就像建筑图对施工人员，机械制图对机加人员。目前,大部分汽车都装备有较多的电子控制装置,其技术含量高,电路复杂,让人难以掌握.正确识读汽车电路图,也需要一定的技巧.电路图是了解汽车上种类电气系统工作时使用的重要资料,了解汽车电路的类型及特点,各车系的电路特点及表达方式,各系统电路图的识读方法、规律与技巧,指导读者如何正确识读、使用电路图有很重要的作用.
关键词：汽车电路图：识读：方法：技巧
识读汽车电路图是许多汽车维修人员常常感到头疼的事情，如何能读懂像纵横如蜘蛛网一样的汽车电路图，在很多教材上均有详尽的阐述,老师在课堂上也均十分详尽地进行过讲解。但是大多数维修电工对电路图的识读仍然无法将一张复杂电路看懂,更不能根据电路图来判断汽车电路的故障。能够正确地识读汽车电路图是汽车维修检测人员所应具备的一项专业技能。如何培养学生掌握这项技能的关键点是使学员学会识读汽车电路图的组成和基本表达方法，据此掌握汽车电器系统的工作原理，分析汽车电器各系统间的内在联系，
正确使用电器设备，迅速分析和排除汽车电器系统的故障。培养学生掌握汽车电路图的识读技能应按以下步骤进行。
1．汽车电路图的种类
汽车电路图，是将汽车电器与电子设备用图形符号和代表导线的线条连接在一起的关系图。为了使电路图具有通用性，便于进行技术交流，构成电路图的图形符号和文字符号，不是随意的，它有统一的国家标准和国际标准。常见的有线路图、线束图和电路原理图。
1．1线路图
线路图一般用来标记电气设备的安装位置、外型、线路走向等的指示图。全车的电器(即电器设备)数量明显且准确，电线的走向清楚，有始有终，便于循线跟踪，查找起来比较方便。它按线束编制将电线分配到各条线束中去与各个插件的位置严格对号。在各开关附近用表格法表示了开关的接线与挡位控制关系，表示了熔断器与电线的连接关系，表明了电线的颜色与截面积，但因其线条密集，纵横交错，给读图、查找、分析故障带来不便。
1．2线束图
在汽车上，为了安装方便和保护导线，将同路的许多导线用棉纱编制物或聚氯乙烯塑料带包扎线束，称为线束。线束图是根据电气设备在汽车上的实际安装部位绘制的全车
电路图。在图上，部件与部件间的导线以线束形式出现，线束图与线路图相似，但图面比线路图简单明了，接近实际，对使用、维修人员适用性较强。线束安装图不详细描述线束内部的导线走向，只将露在线束外面的线头与接插器详细编号，并用字母标定。配线记号的表示方法突出，便于配线，各接线端都用序号和颜色准确无误地标注出来。，现代汽车维修手册中一般都给出电路图和线束安装图线束图是指能反映线束走向和有关导线颜色、接线柱编号等内容的线路图。在这种画成树枝样的图上，着重标明各导线的序号、连接的电器设备名称、接线柱的名称、各插接器插头和插座的序号。安装操作人员只要将导线或插接器按图上标明的序号，连接到相应的电器接线柱或插接器上，便完成了全车线路的安装，给安装和维修工作带来了极大的方便。
1．3电路原理图
电路原理图是按规定的图形符号，把仪表及各种电器设备，按电路原理由上到下合理地连接起来，然后再进行横向排列形成的电路图。据此，识读汽车电路原理图的关键是理解各种图标的意义。这类图以表达汽车电路的工作原理和相互连接控制关系为重点，不讲究电器设备的形状、位置和导线的实际走向等情况，对线路图作了高度的简化，使电路原理比散的简明扼要、准确清晰，对于了解汽车设备的工作原理和迅速分析排除电器系统故障十分有利。它是分析、维修电器
系统最基本最实用的资料。由于电路图描述的连接关系仅仅是功能关系，而不是实际的连接导线，因此电路图不能代替线束图。我们通常所说的电路图就是这种电路图。它分为整车和局部电路原理图，还可以进一步细分：汽车传统控制电路原理图；汽车电子控制原理图；电气连接关系图；汽车电路原理方框图。由于各国厂商在有关汽车电路图绘制的技术标准、文字标注上的差异，使得各国汽车厂家在电路图的绘制、联接关系的表达、表示符号和文字标注等方面不尽相同，虽然不同汽车电路图的绘制风格不同，给读者带来许多不便，但汽车电器系统基本工作原理是相通的，因而，识读汽车电路图是有规律可循的，所以掌握其方法和技巧至关重要。
2．汽车电路图的识读方法
由于目前各国厂商在有关汽车电路图绘制的技术标准、文字标注上的差异，各型汽车的电路图尚不规范，一些检修人员对电控汽车的结构原理不是很熟，所以要看懂各种车型的电路图有一定难度。有时候难以说清楚是接线图还是原理图或线束图。虽然不同汽车电路图的绘制风格不同，给读者带来许多不便，但汽车电器系统基本工作原理是相通的，因而，识读汽车电路图是有规律可循的，仍然存在一些方法和技巧。可以从以下几个方面入手。
2.1 基础准备
（1）要看懂电路图，必须了解图形符号和文字符号的含义、标注原则和使用方法。尽可能多地记住国产及进口车型汽车电路图中采用的图形符号（包括导线、端子和导线的连接装置、触点与开关、电器元件、仪表、传感器、电器设备的一些限定符号）的意义以及表示各种布线配线走向的图形符号的各种标记、字母等图标的含义。
（2）学习电工电子基础，通讯和单片机知识，现代汽车电器中电子新技术的应用速度很快，不掌握其工作原理，就很难彻底明白汽车电路原理。
（3）掌握汽车电路中的各种元器件和单元电路的工作原理。这是识读各个电器系统以及全车电路的基础，必须从蓄电池、起动机、发电机及其调节器、继电器、开关以及起动系、电源系、点火系、灯光照明、仪表信号、刮水洗涤系统、空调、收音机、CD等附属设备。独立系统入手，分块式识读汽车电路图，一一掌握，不断积累最后过渡到识读全图。（4）熟记电路标记符号。要看懂电路图，必须了解图形符号和文字符号的含义、标注原则和使用方法。图形符号是用于电气图或其他文件中的表示项目或概念的一种图形、标记或字符，是电气技术领域中最基本的工程语言。文字符号是由电气设备、装置和元器件的种类（名称）字母代码和功能与状态、特征字母代码组成。用于电气技术领域中技术文件
的编制，也可标注在电气设备、装置和元器件上或其近旁，以表明电气设备、装置和元器件的名称、功能、状态和特征。为了便于识读汽车电路图，许多电器装置或在接线柱上面都赋予了不同标记。
（5）熟练掌握汽车专业英语。方便理解各种车型电路图中的接线端子上的缩略语的含义，便于快捷地掌握其电路连接关系。
2.2方法和技巧
（1）先易后难，逐步深入。①应先从比较熟悉的车型入手。例如，可先夏利等简单电路图入手，简单好，更简单更好，老解放开始读图分析，然后再识读桑塔纳、捷达等车型的电路图，最好再识读昊锐、迈腾、马自达等车型的电路图，这样由简到繁，整理归纳，比较提高，以至触类旁通。②化整为零，化繁为简。对于有线路图的汽车电路图，因图上线条密集交错，易使识读分析出错。采取由纵观“全车”，眼盯“局部”-由“集中”到“分散”原则。全车电路一般都是由各个局部电路所构成，它表达了各个局部电路之间的连接和控制关系。要把局部电路从全车总图中分割出来。对于各个系统单元电路图同样可以采取各个击破的方法进行识读。
（2）掌握一车，触类旁通。通过对典型电路的分析，起到触类旁通的作用不同类型汽车的电路原理图，很多部分都是类似或相近的，这样，通过一个具体的例子，举一反三，对
照比较。触类旁通，可以掌握汽车的一些共同的规律，再以这些共性为指导，了解其他型号汽车的电路原理。又可以发现更多的共性以及各种车型之间的差异。汽车电器的通用性和专业化生产使同一国家汽车的整车电路形式大致相同。因此，抓住典型电路，掌握各系统的接线特点和原则。对于了解其他车型的电路大有好处。例如桑塔纳轿车的电路图与其它车型的电路图相比，有一定的特点。它不仅用于表达汽车电气系统中主要元件的线路走向，而且还表达了电气线路的结构情况。其主要特点如下：
a．基本电路按系统依次纵向排列，同一系统的电路归纳在一起。
b. 整个电路很少转折交叉
c. ．整个电路突出以中央接线盒为中心
d. 4中央接线盒内的成型铜片被电路图上方的4条横线表示
e. 电路图底部横线表示搭铁线，导线搭铁端标注有带圈的数字代号
f. 线路中的连接插头统一用字母T作代号，紧接的数字表示该插头的孔数以及连接导线对应的孔的序号。掌握了桑塔纳轿车电路，就可以进一步了解德国大众车系电路的特点。大众系列汽车在我国保有量很大，可以先从大众系列学起，如此反复，不断积累，便可获得识读各种汽车电路图的能力。
（3）按车系识读汽车电路图。目前，国内汽车保有量
逐年增加，品牌日趋多样，想要识读全所有车型种类的汽
车电路图极不现实，也大可不必。只要突破一、两种车型，便可触类旁通，按照电路原理图绘制风格的相近程度，可将各汽车制造公司电路原理图大致分为五种类型：
a.大众；
b.通用、福特、宝马、丰田、三菱、本田、马自达、现代；
c.克莱斯勒、尼桑；
d.奔驰；
e.美国汽车维修资料供应商米切尔。
2.3 需要注意的几个问题
（1）认真阅读图注认真阅读图注，了解电路图的名称、技术规范，明确图形符号的含义，建立元器件和图形符号间一一对应的关系，这样才能快速准确地识图。（2）熟悉电器元件及配线。主要是指线路中的配线插接器、接线盒、继电器、搭铁点等在电路中的表示符号、位置、连接方式、内部电路，这些可由定位图来帮助弄清，将原理图与线束图配合阅读，对分析识读汽车电路图会有很大帮助。需要指出的是，配线颜色的字母表达因母语不同而有所区别，识图时需加留意。（3）注意开关、继电器的状态和表示方法。大多数电器或电子设备都是通过开关(包括电子开关)或继电器的不同状态而形成回路或改变回路实现不同功能的。熟悉开关作用
开关是控制电路通断的关键，电路中主要的开关往往汇集许多导线，（4）正确运用回路原则。对于直流电路而言，电流总是要从电源的正极出发，通过导线、熔断器、开关到达用电器．再经过导线( 或搭铁) 回到同一电源的负极，在这一过程中，只要有一个环节出现错误，此电路就不会正确。（5）牢记汽车电路的特点：单线制，负极搭铁，用电设备并联，各电器相互并联，继电器和开关串联在电路中，直流低压，双电源，发电机和蓄电池都是电源，大部分用电设备都经过熔断器，受熔断器的保护。（6）分析各系统的工作过程、相互间的联系在分析某个电器系统之前，要清楚该电器系统所包含各部件的功能、作用和技术参数等。在分析过程中应特别注意开关、继电器触点的工作状态，大多数电器系统都是通过开关、继电器不同的工作状态来改变回路，实现不同功能的。
（7）注重资料的收集和经验的积累。由于新的电器设备不断地出现和应用,识读电路也要不断学习，紧跟现代汽车电子电路快速发展步伐。
3 结束语
现代汽车故障中有百分之三十以上是电路系统故障，随着用电设备的增多，电路系统将更复杂，维修现代汽车电路也将不断面临新的挑战。培养学生掌握汽车电路图的识读本领，绝不是一朝一夕就可完成的，需要踏踏实实地打好基
础，。通过学习典型车型的电路图，再举一反三、触类旁通地弄懂不同车系中的一两种典型车型的电路图。注重资料的收集和经验的积累，在学习和生产实践中应用，坚持不懈，使识读汽车电路图的能力不断提高。
参考文献：
[1] 李春明，汽车电气设备与维修北京，高等教育出版社
[2] 谭本忠，汽车电路图识读入门北京，化学工业出版社
[3]周泳敏，朱洪波．汽车电路图识读指南．北京：机械
工业出版社，
[4]申荣卫．汽车电子技术．北京：机械工业出版社，
