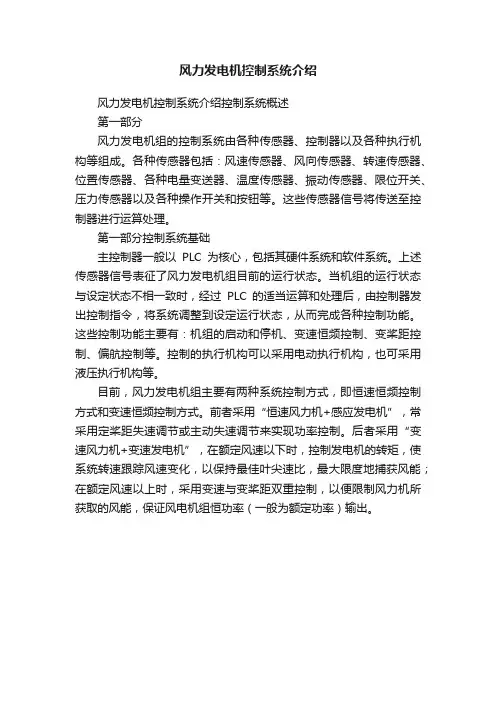

风力发电机控制系统介绍控制系统概述
第一部分
?风力发电机组的控制系统由各种传感器、控制器以及各种执行机构等组成。各种传感器包括：风速传感器、风向传感器、转速传感器、位置传感器、各种电量变送器、温度传感器、振动传感器、限位开关、压力传感器以及各种操作开关和按钮等。这些传感器信号将传送至控制器进行运算处理。
第一部分控制系统基础
主控制器一般以PLC为核心，包括其硬件系统和软件系统。上述传感器信号表征了风力发电机组目前的运行状态。当机组的运行状态与设定状态不相一致时，经过PLC的适当运算和处理后，由控制器发出控制指令，将系统调整到设定运行状态，从而完成各种控制功能。这些控制功能主要有：机组的启动和停机、变速恒频控制、变桨距控制、偏航控制等。控制的执行机构可以采用电动执行机构，也可采用液压执行机构等。
?目前，风力发电机组主要有两种系统控制方式，即恒速恒频控制方式和变速恒频控制方式。前者采用“恒速风力机+感应发电机”，常采用定桨距失速调节或主动失速调节来实现功率控制。后者采用“变速风力机+变速发电机”，在额定风速以下时，控制发电机的转矩，使系统转速跟踪风速变化，以保持最佳叶尖速比，最大限度地捕获风能；在额定风速以上时，采用变速与变桨距双重控制，以便限制风力机所获取的风能，保证风电机组恒功率（一般为额定功率）输出。
PLC的控制顺序
主控制系统（PLC）
?WP4051 WPL110 WP4000 WPL150 WPL351 WPL351
?触摸屏电源(通信)模块CPU模块电量测量模块I/O模块I/O模块
可给8个存储、处理数据实时DSP 2个RS-485接口
模块供电2个串口、电量测量16个DO、26个DI、4个AO
光纤通信1个以太网接口可测量三相：4个计数器输入、
以太网接口编程环境C、电压电流8个PT100、
IEC61131-3 有功无功4个AI（±10V）
功率因数4个AI（0~20mA）
2个热敏电阻输入
?目前，风力发电机组主要有两种系统控制方式，即恒速恒频控制方式和变速恒频控制方式。前者采用“恒速风力机+感应发电机”，常采用定桨距失速调节或主动失速调节来实现功率控制。后者采用“变速风力机+变速发电机”，在额定风速以下时，控制发电机的转矩，使系统转速跟踪风速变化，以保持最佳叶尖速比，最大限度地捕获风能；在额定风速以上时，采用变速与变桨距双重控制，以便限制风力机所获取的风能，保证风电机组恒功率（一般为额定功率）输出。
?控制系统还应具有各种保护功能，使风力发电机组发生危险或故障时，能够快速报警并迅速转换为安全状态。严重的危险和故障往往导致风电机组紧急停机。
2 控制功能
?风力发电机组的控制系统应能完成机组的正常运行控制和对机组运行参数及运行状态的在线检测与监控。后者已在第5.3节中作了详细介绍，这里主要介绍前者。?控制系统的控制功能因机组类型的不同而有所区别，归纳起来主要包括：
? a 机组的启动和停机程序；
? b 发电机并网程序及软并网控制；? c 双速感应发电机的自动切换控制；? d 补偿电容器的分组投入和切换；? e 叶尖扰流器控制；
? f 变桨距控制；
?g 变速恒频控制；
?h 偏航控制；
?i 扭缆限制；
?j 低电压穿越
?k 紧急停机等。
2、机组发电运行要求的控制功能?风力发电机组的控制目标
?基本控制功能
?系统运行的各种传感器配
置
?机组运行工作状态划分及
转换
?机组的启/停功能
?偏航系统的运行功能
?液压系统控制功能
?发电机的并网控制
?机组发电运行控制
主要功能
机组运行时控制要求
?1、大风情况下，当风速达到停机风速时，风机应叶尖限速脱网-抱液压机械闸停机，而且在脱网同时，风机偏航90°。停机后待风速降低到大风开机风速时，风机又可自动并入电网运行。
?2、为了避免小风时发生频繁开、停机现象，在并网后10分钟内不能按风速自动停机。同样，在小风自动脱网停机后，5分钟内不能再次并网。
?3、当风速小于停机风速时，为了避免风机长期逆功率运行，造成电网损耗，应自动脱网，使风机处于自由转动的待风状态。
?4、当风速大于开机风速，要求偏航机构始终能自动跟风。跟风精度范围±15°。
?5、风机的液压机械闸在并网运行、开机和待风状态下应该松机械闸，其余状态下（大风停机、断电和故障等）均应抱闸。
?6、机朱运行时机械闸除非在脱网瞬间、超速和断电时释放，平时维修起稳定刹车作用。
机组运行要求
?7、在大风停机和超速停机的情况下，风机除了应该脱网、抱闸和气动刹车停机外，还应该自动投入偏航控制，使风机的机舱轴心线与风向成一定的角度，增加风机脱网的安全度，待机舱转约90°后，机舱保持与风向偏90°跟风控制，跟风范围±15°。
?8、在电网中断、缺相和过压的情况下，风机应停止运行，此时控制系统不能供电。如果正在运行时风机遇到这种情况，应能自动脱网、启动刹车和抱闸停机，此时偏航机构不会动作，风机的机械结构部分应能承受考验。
?9、风机塔架内的悬挂电缆只允许扭转±2.5圈，系统已设计了正/反向扭缆计数器，超过时自动停机解缆，达到要求后再自动开机，恢复运行发电。
?10、风机应具有手动控制功能（包括远程遥控手操），手动控制时“自动”功能应该解除，相反地投入自动控制时，有些“手动”功能自动屏蔽。
?11、控制系统应该保证风机的所有监控参数在正常允许的范围内，一旦超过极限并出现危险情况，应能自动处理并安全停机。
主控系统
?控制系统是风电机组
安全运行的大脑指挥
中心，控制系统的安
全运行就是机组安全
运行的保证，各类机
型中，变速变距型风
电机组控制技术较复
杂，其控制系统主要
由三部分组成：主控
制器、桨距调节器、
功率控制器（转矩控
制器）。系统构成如
图所示：
变频器（ABB)
电驱变桨结构
