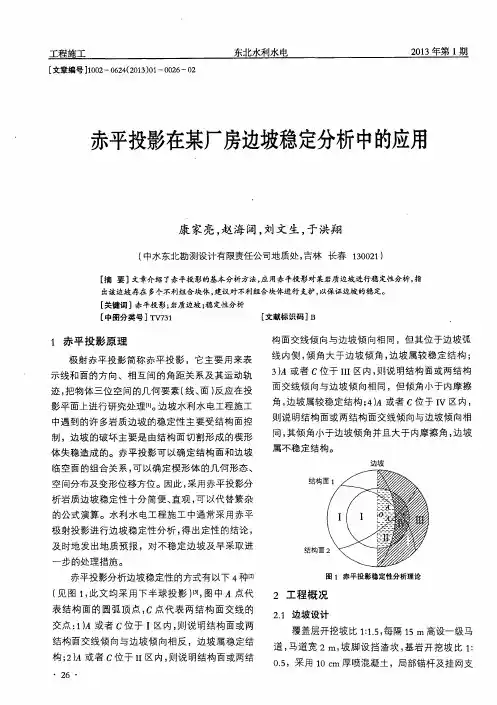

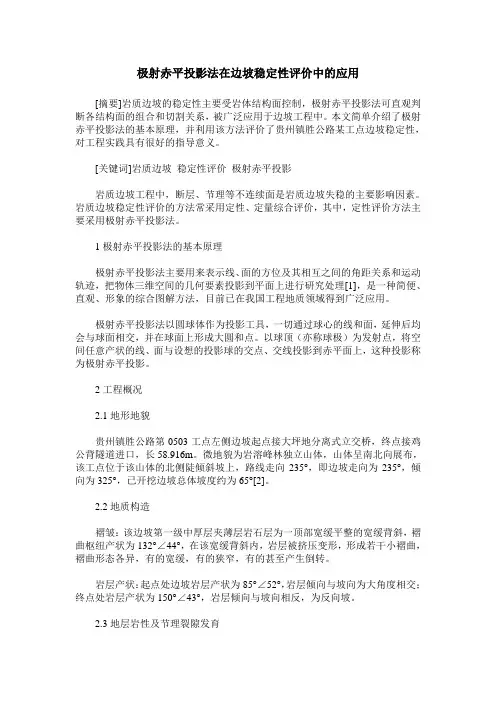

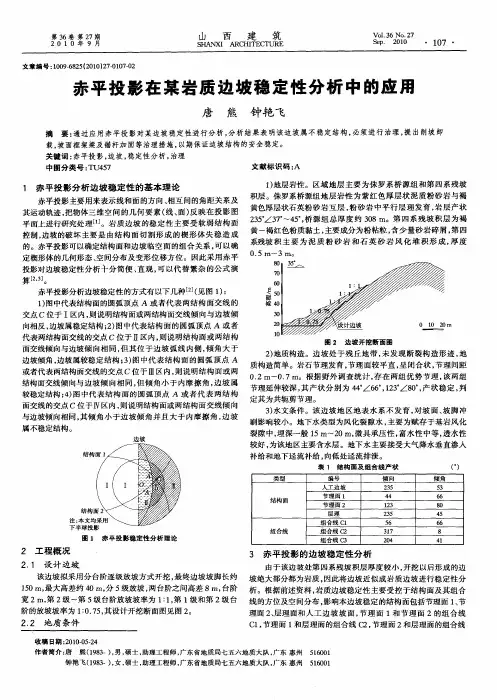

赤平投影在边坡稳定性分析中的应用 边坡稳定性的分析
1、由一组软弱面控制
赤平投影在边坡稳定性分析中的应用
赤平投影在边坡稳定性分析中的应用
2、由两组软弱面控制
赤平投影在边坡稳定性分析中的应用
赤平投影在边坡稳定性分析中的应用
（本资料素材和资料部分来自网络，仅供参考。请预览后才下载，期待您的好
评与关注！）
一、序言 岩质边坡稳定性分析方法有许多，但无论是平面滑动的单一楔形断面滑体、单滑块和多滑块分析法，还是楔体滑动的仿平面分析法、楔体分割法、立体分析法、霍克分析法以及《岩土工程勘察规范》（GB50021－94）推荐法等，在计算边坡稳定性系数时，需要知道滑体控制平面（包括结构面和坡面、坡顶面）或直线（包括平面的法线）的地质产状，以及平面与平面、直线与直线、直线与平面间夹角等。其中平面和直线的产状可以通过现场测量获取，除此之外的几何参数，在没有发明极射赤平投影之前，都是用计算法求得，不仅它们的计算公式复杂，而且计算过程繁琐，也很容易出错。如果采用极射赤平投影求解边坡稳定性分析所需的几何参数，那就可以简化这些几何参数的计算过程，而且一般情况下只需要在现场测量出各个控制平面的地质产状即可。 二、极射赤平投影的基本原理 （一）投影要素 极射赤平投影（以下简称赤平投影）以圆球作为投影工具，其进行投影的各个组成部分称为投影要素，包括： 1.投影球（也称投射球）：以任意长为半径的球。 2.球面：投影球的表面称为球面。 3.赤平面（也称赤平投影面）：过投影球球心的水平面。 4.大圆：通过球心的平面与球面相交而成的圆，统称为大圆（如图一（a）中ASBN、PSFN、NESW），所有大圆的直径相等，且都等于投影球的直径。当平面直立时，与球面相交成的大圆称为直立大圆（如图一（a）中PSFN）；当平面水平时，与球面相交成的大圆称为赤平大圆或基圆（如图一（a）中NESW）；当平面倾斜时，与球面相交成的大圆称为倾斜大圆（如图一（a）中ASBN）。 5.小圆：不过球心的平面与球面相而成的圆，统称为小圆（如图一（b）、（c）中AB、CD、FG、PACB）。当平面直立时，与球面相交成的小圆称为直立小圆（如图一（b）中DC）；当平面水平时，与球面相交成的小圆称为水平小圆（如图一（b）中AB）；当平面倾斜时，与球面相交成的小圆称为倾斜小圆（如图一（b）中FG或图一（c）中PACB）。 6.极射点：投影球上两极的发射点（如图一），分上极射点（P）和下极射点（F）。由上极射点（P）把下半球的几何要素投影到赤平面上的投影称为下半球投影；由下极射点（F）把上半球的几何要素投影到赤平面上的投影称为上半球设影。一般采用下半球投影。 7.极点：通过球心的直线与球面的交点称为极点，一条直线有两个极点。铅直线交球面上、下两个点（也就是极射点）；水平直线交基圆上两点；倾斜直线交球面上两点（如图五中A、B）。 （二）平面的赤平投影 平面与球面相交成大圆或小圆，我们把大圆或小圆上各点和上极射点（P）的连线与赤平面相交各点连线称为相应平面的赤平投影。 1.过球心平面的赤平投影随平面的倾斜而变化：倾斜平面的赤平投影为大圆弧（如图二中的NB′S）；直立平面的赤平投影是基圆的一条直径（如图一（a）中的NS）；水平面的赤平投影就是基圆（如图一中的NESW）。 2.不过球心平面的赤平投影也随平面倾斜而变化：直立平面的赤平投影是基圆内的一条圆弧（如图三KD′H）；倾斜平面的赤平投影有以下三种情况：⑴当倾斜小圆在赤平面以下时，投影是一个圆，且全部在基圆之内（如图三FG）；⑵当倾斜小圆全部位于上半球时，投影也是一个圆，但全部在基圆之外；⑶当倾斜小圆一部分在上半球，另一部分在下半球时，赤平面以下部分的投影在基圆之内，以上部分的投影在基圆之外。当球面小圆通过上极射点时，其赤平投影为一条直线（如图一（c）中PACB的投影为AB）；水平小圆的赤平投影在基圆内（如图四中A′B′），A′B′是一个与基圆同心的圆。 （三）直线的赤平投影 直线AB的投影点就是其极点A、B和极射点P的连线与赤平面的交点A′、B′。铅直线的投影点位于基圆中心；过球心的水平直线的投影点就是基圆上两个极点，两点间距离等于基圆直径；倾斜直线的投影点有两个，一点在基圆内，另一个在基圆外，两点呈对蹼点，在赤平投影图上两点的角距相差180°（如图五）。 （四）吴氏网及其CAD制作 目前广泛使用的极射赤平投影有等角距投影网和等面积投影网。等角距投影网是由吴尔福发明的，简称吴氏网；等面积投影网是由施密特发明的，简称施氏网。两者的主要区别在于：球面上大小相等的小圆在吴氏网上的投影仍然是圆，投影圆的直径角距相等，但由于在赤平面上所处位置不同，投影圆的大小不等，其直径随着投影圆圆心与基圆圆心的距离增大而增大。而在施氏网上的投影则呈四级曲线，不成圆，但四级曲线所构成的图形面积是相等的，且等于球面小圆面积的一半。使用吴氏网求解面、线间的角距关系时，旋转操作显示其优越性，不仅作图方便，而且较为精确。而使用施氏网时，可以作出面、线的极点图或等密度图，能够真实反映球面上极点分布的疏密，有助于对面、线群进行统计分析，但其存在作图麻烦等缺点。
边坡工程计算例题1. Consider the infinite slope shown in figure. (1) Determine the factor of safety against sliding along the soil-rock interface given H = 2.4m. H, will give a factor of safety, F, of 2 against sliding along (2) What height, s the soil-rock interface?． ??25?1k k1H Soil Rock Solution ⑴Equation is ?naCt?F?, s2???natna?r?H?cost?? Given ,,,r,HC We have 24?F1.s(2) Equation is C, ?H?nat2??n??cotsa?r?(F) s?nta??,,F,C,r Given s We have m11?1.H32??. 2. A cut is to be made in a soil that has,, and mkN/16.5?m?29kN/c?15?The side of the cut slope will make an angle of 45°with the horizontal. What FS, of 3?depth of the cut slope will have a factor of safety,S2?.If, and then Solution We are given 3FS?mkN/c?29??15C FSFS andshould both be equal to 3. We have?C c?FS c c d Or cc292mkN/??c??9.67d FSFS3SC Similarly, ?tan?FS??tan d??tan15tantan???tan?d3FSFS?s Or tan15???1?tan5.1?????d3?? ?into equation givesand Substituting the preceding values of c dd??????cos4csin45cos5.19.67sin?4dd m?H?7.1????? ???????5.1??1cos1?16.5cos45?????d 某滑坡的滑面为折线，其断面和力学参数如图和表所示，拟设计抗滑结构物，3.。，
赤平投影原理及讲解 This manuscript was revised on November 28, 2020
一、序言 岩质边坡稳定性分析方法有许多，但无论是平面滑动的单一楔形断面滑体、单滑块和多滑块分析法，还是楔体滑动的仿平面分析法、楔体分割法、立体分析法、霍克分析法以及《岩土工程勘察规范》（GB50021－94）推荐法等，在计算边坡稳定性系数时，需要知道滑体控制平面（包括结构面和坡面、坡顶面）或直线（包括平面的法线）的地质产状，以及平面与平面、直线与直线、直线与平面间夹角等。其中平面和直线的产状可以通过现场测量获取，除此之外的几何参数，在没有发明极射赤平投影之前，都是用计算法求得，不仅它们的计算公式复杂，而且计算过程繁琐，也很容易出错。如果采用极射赤平投影求解边坡稳定性分析所需的几何参数，那就可以简化这些几何参数的计算过程，而且一般情况下只需要在现场测量出各个控制平面的地质产状即可。 二、极射赤平投影的基本原理 （一）投影要素 极射赤平投影（以下简称赤平投影）以圆球作为投影工具，其进行投影的各个组成部分称为投影要素，包括： 1.投影球（也称投射球）：以任意长为半径的球。 2.球面：投影球的表面称为球面。 3.赤平面（也称赤平投影面）：过投影球球心的水平面。 4.大圆：通过球心的平面与球面相交而成的圆，统称为大圆（如图一（a）中ASBN、PSFN、NESW），所有大圆的直径相等，且都等于投影球的直径。当平面直立时，与球面相交成的大圆称为直立大圆（如图一（a）中PSFN）；当平面水平时，与球面相交成的大圆称为赤平大圆或基圆（如图一（a）中NESW）；当平面倾斜时，与球面相交成的大圆称为倾斜大圆（如图一（a）中ASBN）。 5.小圆：不过球心的平面与球面相而成的圆，统称为小圆（如图一（b）、（c）中AB、CD、FG、PACB）。当平面直立时，与球面相交成的小圆称为直立小圆（如图一（b）中DC）；当平面水平时，与球面相交成的小圆称为水平小圆（如图一（b）中AB）；当平面倾斜时，与球面相交成的小圆称为倾斜小圆（如图一（b）中FG或图一（c）中PACB）。 6.极射点：投影球上两极的发射点（如图一），分上极射点（P）和下极射点（F）。由上极射点（P）把下半球的几何要素投影到赤平面上的投影称为下半球投影；由下极射点（F）把上半球的几何要素投影到赤平面上 的投影称为上半球设影。一般采用下半球投影。 7.极点：通过球心的直线与球面的交点称为极点，一条直线有两个极点。铅直线交球面上、下两个点（也就是极射点）；水平直线交基圆上两点；倾斜直线交球面上两点（如图五中A、B）。 （二）平面的赤平投影 平面与球面相交成大圆或小圆，我们把大圆或小圆上各点和上极射点（P）的连线与赤平面相交各点连线称为相应平面的赤平投影。 1.过球心平面的赤平投影随平面的倾斜而变化：倾斜平面的赤平投影为大圆弧（如图二中的NB′S）；直立平面的赤平投影是基圆的一条直径（如图一（a）中的NS）；水平面的赤平投影就是基圆（如图一中的NESW）。 2.不过球心平面的赤平投影也随平面倾斜而变化：直立平面的赤平投影是基圆内的一条圆弧（如图三KD′H）；倾斜平面的赤平投影有以下三种情况：⑴当倾斜小圆在赤平面以下时，投影是一个圆，且全部在基圆之内（如图三FG）；⑵当倾斜小圆全部位于上半球时，投影也是一个圆，但全部在基圆之外；⑶当倾斜小圆一部分在上半球，另一部分在下半球时，赤平面以下部分的投影在基圆之内，以上部分的投影在基圆之外。当球面小圆通过上极射点时，其赤平投影为一条直线（如图一（c）中PACB的投影为AB）；水平小圆的赤平投影在基圆内（如图四中A′B′），A′B′是一个与基圆同心的圆。 （三）直线的赤平投影
运用《理正岩土边坡稳定性分析》 作定量计算 （整理人：朱冬林，2012-2-21） 1、我目前手上理正岩土的版本为5.11版，有新版本的请踊跃报名，大家共同进步！ 2、为什么要用理正岩土边坡稳定性分析？ 现在山区公路项目地形条件越来越复杂，对于一些斜坡（指一般自然坡）或边坡（指开挖后的坡体）的稳定性评价是不可避免，比如桥位区沿斜坡布线，桥轴线与坡向大角度相交，自然坡度20～40°，覆盖层比较厚，到底是稳定还是不稳定？会不会有隐患和危险？必将困扰每个勘察技术人员，说它稳定吧，又怕将来出问题，说不稳定，目前又没有出现开裂变形滑动迹象，那在报告中如何评价桥址的安全性？再比如，路线从大型堆积体上经过，究竟稳定性如何评价？仅靠钻探或地质调查无法对其稳定性进行合理评价。这时候，就要辅以定量分析计算来提供证据了。 还有，我们在报告中提路堑边坡的岩土经验参数，常常遭设计诟病，按报告
中提的参数，自然坡都垮得一塌糊涂了，更不要说开挖了。我们在正式报告中提出“问题参数”会大大降低了勘察在设计心目中的光辉（灰）形象。如果我们事先对自然斜坡的横断面进行过初步计算，提出的参数就不会太离谱，必将给设计留下“很专业”的印象。 3、是否好用？ 很好用。在保宜项目我一天计算几十个断面，既有效又快。 4、断面图能不能直接从CAD图读入？ 可以。只需事先转化为dxf即可（用dxfout命令保存）。对图形的条件是所有的线段都是直线段组成（对于多段线需要炸开，对于样条曲线可以用多段线描一下再炸开即可），另外图形边界要封闭（事先可以用填充命令试一下，看各个区域是否封闭）。注意，图中只能有直线段，不能有其它图元（记得按上面操作完后，全选（Ctrl+A）,看“属性”（Ctrl+1），全部为直线，则OK）。 5、下面结合实例讲解计算过程，保证学一遍就上手。 以土质边坡计算为例（最常用） 进入土质边坡稳定性分析程序
边坡岩体结构稳定性评价 在工程地质测绘的基础上，根据实测的结构面资料，应用赤平极射投影和实体比例投影相结合来研究边坡的稳定性。虽然结构面的组合形式在自然界中是很复杂的，但按其对边坡稳定性的影响来看，可将岩体结构分为三种： （1）稳定结构边坡 边坡岩体中的结构面的倾向或几组结构面组合交线的倾向，与边坡的倾向相反，这种类型的边坡为反向结构的边坡，这种结构对边坡的稳定性没有直接的影响，没有顺层滑动的可能，因此为稳定结构边坡。它们在赤平投影图上的特点是结构面的投影和坡面的投影各在相对应的一侧，结构面的极点投影和坡面投影在同一侧。 1组结构面构成的斜坡（上半球投影） （a）、（e）不稳定结构；（b）基本稳定结构；（c）、（d）稳定结构 2组结构面构成的斜坡 （a）不稳定结构（b）基本稳定结构（c）稳定结构
（2）基本稳定结构边坡 边坡岩体中结构面的倾向或组合交线的倾向与边坡坡向一致，但结构面的倾角或组合交线的倾角都大于边坡角，这种结构一般是比较稳定的，但稳定性比上述一种较差，因此为基本稳定结构。在投影图上的特点是结构面的投影一坡面投影在同一侧，结构面的极点投影与坡面投影各在相对应的一侧。 （3）不稳定结构边坡 边坡岩体中结构面或组合交线的倾向与边坡面倾向一致，但它们的倾角小于边坡角，这种结构为不稳定结构，在投影图上的特点是与基本稳定结构相似，不同之处是结构面或组合交线倾角小于坡面倾角。 赤平投影的应运完全是根据这个理论来的，不过个人感觉应运起来还是有点问题的，宏观上结构面大和小很难区分，而且勘察工作很难做，危害性也很难去分类，估计把三维分析引进来估计能好一点，我试着用理正做了几个，效果不是很好，最好是有好的项目去论证他。 《岩土工程勘察规范》—— 图解分析法需在大量的节理裂隙调查统计的基础上进行，将结构面调查统计结果绘成等密度图，得出结构面的优势方位，在赤平极射投影图上根据优势方位结构面的产状和坡面投影关系，分析边坡的稳定性： 1 当结构面或结构面交线的倾向与坡面倾向相反时，边坡为稳定结构； 2 当结构面或结构面交线的倾向与坡面倾向一致，但倾角大于坡角时，边坡为基本稳定结构； 3 当结构面或结构面交线的倾向与坡面倾向之间夹角大于45，且倾角小于坡角时，边坡为不稳定结构。求潜在不稳定体的形状和规模需采用实体比例投影对图解法所得出的潜在不稳定边坡应计算验证。
手把手教你应用赤平投影（CAD图解） 来庆超 一、序言 岩质边坡稳定性分析方法有许多，但无论是平面滑动的单一楔形断面滑体、单滑块和多滑块分析法，还是楔体滑动的仿平面分析法、楔体分割法、立体分析法、霍克分析法以及《岩土工程勘察规范》（GB50021－94）推荐法等，在计算边坡稳定性系数时，需要知道滑体控制平面（包括结构面和坡面、坡顶面）或直线（包括平面的法线）的地质产状，以及平面与平面、直线与直线、直线与平面间夹角等。其中平面和直线的产状可以通过现场测量获取，除此之外的几何参数，在没有发明极射赤平投影之前，都是用计算法求得，不仅它们的计算公式复杂，而且计算过程繁琐，也很容易出错。如果采用极射赤平投影求解边坡稳定性分析所需的几何参数，那就可以简化这些几何参数的计算过程，而且一般情况下只需要在现场测量出各个控制平面的地质产状即可。 二、极射赤平投影的基本原理 （一）投影要素 极射赤平投影（以下简称赤平投影）以圆球作为投影工具，其进行投影的各个组成部分称为投影要素，包括： 1.投影球（也称投射球）：以任意长为半径的球。 2.球面：投影球的表面称为球面。 3.赤平面（也称赤平投影面）：过投影球球心的水平面。 4.大圆：通过球心的平面与球面相交而成的圆，统称为大圆（如图一（a）中ASBN、PSFN、NESW），所有大圆的直径相等，且都等于投影球的直径。当平面直立时，与球面相交成的大圆称为直立大圆（如图一（a）中PSFN）；当平面水平时，与球面相交成的大圆称为赤平大圆或基圆（如图一（a）中NESW）；当平面倾斜时，与球面相交成的 大圆称为倾斜大圆（如图一（a）中ASBN）。 5.小圆：不过球心的平面与球面相而成的圆，统称为小圆（如图一（b）、（c）中AB、CD、FG、PACB）。当平面直立时，与球面相交成的小圆称为直立小圆（如图一（b）中DC）；当平面水平时，与球面相交成的小圆称为水平小圆（如图一（b）中AB）；当平面倾斜时，与球面相交成的小圆称为倾斜小圆（如图一（b）中FG或图一（c）中 PACB）。 6.极射点：投影球上两极的发射点（如图一），分上极射点（P）和下极射点（F）。由上极射点（P）把下半 球的几何要素投影到赤平面上的投影称为下半球投影；由下极射点（F）把上半球的几何要素投影到赤平面上
《土力学》第十章习题集及详细解答 第10章土坡和地基的稳定性 1.填空题 1.黏性土坡稳定安全系数的表达式为。 2.无黏性土坡在自然稳定状态下的极限坡角，称为。 3.瑞典条分法稳定安全系数是指 和之比。 4.黏性土坡的稳定性与土体的、、 、 和等5个参数有密切关系。 5.简化毕肖普公式只考虑了土条间的作用力而忽略了作用力。 2.选择题 1.无粘性土坡的稳定性，（ B ）。 A.与坡高无关，与坡脚无关 B.与坡高无关，与坡脚有关 C.与坡高有关，与坡脚有关 D.与坡高有关，与坡脚无关 2.无黏性土坡的稳定性（ B ）。 A.与密实度无关 B.与坡高无关 C.与土的内摩擦角无关 D.与坡角无关 3.某无黏性土坡坡角β=24°，内摩擦角φ=36°，则稳定安全系数为( C ) A.K=1.46 B. K=1.50 C.K=1.63 D. K=1.70 4. 在地基稳定性分析中，如果采用分析法，这时土的抗剪强度指标应该采用下列哪 种方法测定？（ C ） A.三轴固结不排水试验 B.直剪试验慢剪 C.现场十字板试验 D.标准贯入试验 5. 瑞典条分法在分析时忽略了（ A ）。 A.土条间的作用力 B.土条间的法向作用力 C.土条间的切向作用力 6.简化毕肖普公式忽略了（ C ）。 A.土条间的作用力 B.土条间的法向作用力 C.土条间的切向作用力 3判断改错题
1. ，只有黏性土坡的稳定性才与坡高无关。 2. ，只有最小安全系数所对应的滑动面才是最危险的滑动面。 3. ，只适用于均质土坡。 4. √ 5. ，毕肖普条分法也适用于总应力法 1.黏性土坡的稳定性与坡高无关。 2.用条分法分析黏性土的稳定性时，需假定几个可能的滑动面，这些滑动面均是最危险的滑动面。 3.稳定数法适用于非均质土坡。 4.毕肖普条分法的计算精度高于瑞典条分法。 5.毕肖普条分法只适用于有效应力法。 4.简答题 1.土坡稳定有何实际意义？影响土坡稳定的因素有哪些? 2.何为无黏性土坡的自然休止角？无黏性土坡的稳定性与哪些因素有关？ 3.简述毕肖普条分法确定安全系数的试算过程？ 4.试比较土坡稳定分析瑞典条分法、规范圆弧条分法、毕肖普条分法及杨布条分法的异同？ 5.分析土坡稳定性时应如何根据工程情况选取土体抗剪强度指标和稳定安全系数？ 6.地基的稳定性包括哪些内容？地基的整体滑动有哪些情况？应如何考虑？ 7.土坡稳定分析的条分法原理是什么？如何确定最危险的圆弧滑动面？ 8.简述杨布(Janbu)条分法确定安全系数的步骤。 5.计算题 1.一简单土坡，。(1)如坡角，安全系数K= 1.5，试用稳定数法确定最大稳定坡高；(2)如坡高，安全系数仍为1.5，试确定最大稳定坡角；(3)如坡高，坡角，试确定稳定安全系数K。 2. 某砂土场地经试验测得砂土的自然休止角，若取稳定安全系数K=1.2，问开挖基坑时土坡坡角应为多少？若取，则K又为多少？ 3. 某地基土的天然重度，内摩擦角，黏聚力，当采取坡度1∶1开挖坑基时，其最大开挖深度可为多少？ 4. 已知某挖方土坡，土的物理力学指标为=18.9，若取安全系数,试问： (1)将坡角做成时边坡的最大高度； (2)若挖方的开挖高度为6m ，坡角最大能做成多大？
岩质边坡稳定性设计与监测分析 发表时间：2019-05-23T11:29:32.640Z 来源：《防护工程》2019年第3期作者：王平 [导读] 边坡稳定性问题一直是道路工程中的重点问题，而且边坡一旦失稳，造成的损失和伤害不可估量，因此对它的监测与研究工作势在必行。 中冶沈勘秦皇岛工程设计研究总院有限公司河北省秦皇岛市 066004 摘要：边坡稳定性问题一直是道路工程中的重点问题，而且边坡一旦失稳，造成的损失和伤害不可估量，因此对它的监测与研究工作势在必行。文中结合边坡地质条件，详细分析了边坡锚杆拉力的变化，使用多点位移计对边坡的变形进行长期的跟踪监测，对锚杆应力计和多点位移计的监测数据进行总结和反馈。分析结果表明：文中边坡的锚杆拉力及坡内多点位移均趋于稳定，说明该边坡整体上处于相对稳定的状态，提出的锚杆设计方法是成功的。断面的坡顶位置在雨季最为危险，在雨季存在发生滑动的风险，应作为重点监测对象。连续降雨对边坡的稳定性有重要影响。降雨会增加边坡的锚杆拉力和坡内位移。随着雨季结束，锚杆内力和坡内位移会逐渐下降并趋于稳定。 关键词：边坡；锚杆应力计；多点位移计；稳定性分析 锚杆由于其安全可靠、施工简单、成本较低，已成为当前边坡支护工程中最基本的组成部分之一，在各类边坡支护工程中得到广泛应用。它实质上是位于岩土体内部并与岩土体形成一个新的复合体。通过锚杆杆体的纵向拉力作用，克服岩土体抗拉能力远远低于抗压能力的缺点，从而使得岩土体自身的承载能力大大加强。锚杆加固边坡时，依赖其与周围岩土体相互作用传递锚杆拉力，限制岩土体变形与发展，改善岩土体的力学参数和应力状态，以使边坡保持稳定。由于边坡地质条件和锚杆荷载传递机理都很复杂，而前期的工程实地勘测不能完全准确揭示边坡的地质情况，因此对实际边坡工程的变形特征和应力状态进行检测，为认识边坡稳定性提供途径。部分学者基本是通过对锚杆受力的数值分析，来研究锚杆对边坡稳定性的影响。某市一个靠海边坡位置较为特殊，使用锚杆应力计和多点位移计的结合对该边坡稳定性进行综合评价有一定的借鉴意义。 1边坡稳定性监测方法 从目前来看,对人工边坡的整体监测可分为三大类: （1）地面监测:监测手段主要有,三角网、沉降水准和视准线测量以及收敛计、倾斜仪监测； （2）地下监测:监测手段主要有,钻孔倾斜仪、多点位移计、地下水位孔、渗压计等； （3）支护结构物监测:监测手段主要有,钢筋计、预应力锚索测力计、土压力盒、测缝计等。此外根据不同工程具体特点,尚有一些简易观测手段,如:量水堰、简易测桩、平硐底部浇低标号素混凝土观测变形和地面地质巡视等,并有部分工程边坡监测与地震监测相结合进行及常规仪与全球定位系统相结合。“八五”国家科技攻关项目《岩质高边坡勘测及监测技术方法研究》已经研制出4种先进的仪器设备和5种新的技术方法,即钻孔彩色电视孔壁成像系统、直接横波测井研究偶极子井下声系和声波仪、钻孔多点渗压仪及压模系统、岩质高边坡快速摄像微机地质素描成图、层析成像技术、近坝库段安全监测技术、边坡监测数据处理预报软件研究、高精度大地测量监测自动化系统。这些新技术和新方法已达到世界先进水平。 2边坡稳定性计算 本工程为某市某道路扩建工程，道路全长约8km，规划为城市主干道。本路段南面临海，北侧靠山，地理位置较为特殊，设计范围内有多段边坡需进行护坡处理。Ｃ坡岩质较差，易发生破坏，故以Ｃ坡作为研究对象。Ｃ坡原始山体坡度为25°左右，坡长约178m，高度为7.3~18.8m，属岩石坡面。岩性为安山岩、硅化安山岩，可见斑状结构，块状构造。裂隙发育，发育为压扭性断裂，断裂走向Ｎ65°Ｅ，倾向ＮＷ，倾角60°~70°，宽度100~135m，延伸长度大于500m。断裂两侧岩石较破碎，风化蚀变较强，主要为高岭土化、褐铁矿化，岩石含水性差。坡体在震动和强降雨条件下有形成滑塌的可能，总体评价稳定性较低。坡体自上而下分为杂填土、强风化安山岩、中风化安山岩３个岩土层。依据《建筑边坡工程技术规范》（GB50330－2002），采用平面滑动法，对现状边坡临空面进行稳定性验算，边坡工程安全等级为二级，边坡稳定安全系数KS＝1.30。 3监测结果分析。 3.1锚杆应力计分析 该边坡各处共安装了15个锚杆应力计，其应力测量值却相差悬殊，变化规律也各不相同。各锚杆应力状态与锚杆所处位置的地质、工程条件以及锚杆长度有密切关系。本文选取C2、C3、C4等3个典型断面进行分析。发现所有锚杆从2013－05－30到2014－06－27这一年多的时间里，锚杆应力逐渐上升。而在2014－06－27到2015－04－16的时间里，锚杆应力虽然基本在持续增长中，但增速缓慢，逐渐趋于稳定。 处于边坡顶部的C2C1锚杆内力最大，处于边坡中部的C2C2锚杆内力次之，处于边坡下部的C2C3锚杆应力计出现问题，没能连续测到数据。根据前两个测量数据来看，C2C2锚杆内力应该最小。C2C1锚杆内力最大时达到29kN，应力达到59MPa。此时对应20144年9月5日。根据天气记录，7月份、8月份、9月份，该市进入夏季，雨量充沛。2014年7月23日至2014年9月5日之间，雨水天气达到16d之多。特别是2014年7月25日，天气状况是大到暴雨。9月5日之前的9月2日、9月3日也是连续中雨。这种雨水天气最有可能引起断裂结构面发生滑动。由C2C2锚杆可见，2014年9月5日C2C1锚杆内力突然增加，然后随着雨季过去，层间滑移状态减弱，C2C1锚杆内力也逐渐下降。C2C2锚杆内力也于2014年10月27日突然增加，随后逐渐下降。 但总体上，锚杆应力后期逐渐稳定下来，稳定在20kN附近，说明C2断面趋于稳定。仍然是处于边坡顶部的C3C1锚杆内力最大，处于边坡中部的C3C1锚杆内力次之，处于边坡下部的C3C3锚杆内力最小。这与C2断面测量结果类似。但也有不同之处，C3C1锚杆拉力最大值为18kN，比C2C1锚杆拉力低得多。另外不同之处是，该市气候进入夏季，经过7月份、8月份、9月份雨水的作用，2014年9月5日之后的锚杆拉力值继续增加，没有下降的趋势，一直持续到2015年4月16日，锚杆内力才开始下降。 4结论 （1）岩质高边坡的稳定性监测主要包括地面监测、地下监测和支护结构物监测三个部分,随着科技的进展,新的高科技手段如钻孔彩色电视孔壁成像系统、直接横波测井研究偶极子井下声系和声波仪、钻孔多点渗压仪及压模系统、岩质高边坡快速摄像微机地质素描成图、
第四章路基边坡稳定性分析 一、名词解释 1.工程地质法：经过长期的生产实践和大量的资料调查，拟定不同土的类别及其所处状态下的边坡稳定值参考数据；在实际工程边坡设计时，将影响边坡稳定的因素作比拟，采用类似条件下的稳定边坡值作为设计值的边坡稳定分析方法。 2.圆弧法：假定滑动面为一圆弧，将圆弧滑动面上的土体划分为若干竖向土条，依次计算每一土条沿滑动面的下滑力和抗滑力，然后叠加计算出整个滑动土体的稳定性性系数的边坡稳定分析方法。 3.力学法（数解）：假定几个不同的滑动面，按力学平衡原理对每个滑动面进行边坡稳定性分析，从中找出极限滑动面，按此极限滑动面的稳定程度来判断边坡稳定性的边坡稳定分析方法。 4.力学法（表解）：在计算机和图解分析的基础上，制定成待查的参考数据表格，用查找参考数据表的方法进行边坡稳定性分析的边坡稳定分析方法。 5.圆心辅助线：为了较快地找到极限滑动面，减少试算工作量，根据经验而确定的极限滑动圆心位置搜索直线。 二、简答题 1.简述边坡稳定分析的基本步骤。 答：（1）边坡破裂面力学分析，包括滑动力（或滑动力矩）和抗滑力（或抗滑力矩）；（2）通过公式推导给出滑动力和抗滑力的具体表达式； （3）分别给出滑动力和抗滑力代数和表达式，按照定义给出边坡稳定系数表达式； （4）通过破裂面试算法或极小值求解法获得最小稳定系数及其对应最危险破裂面； （5）依据最小稳定系数及其容许值，判定边坡稳定性。 2.简述圆弧法分析边坡稳定性的原理。 答：基本原理为静力矩平衡。 （1）假设条件：土质均匀，不计滑动面以外土体位移所产生作用力； （2）条分方法：计算考虑单位长度，滑动体划分为若干土条，分别计算各个土条对于滑动圆心的滑动力矩和抗滑力矩； （3）稳定系数：抗滑力矩与滑动力矩比值。 （4）判定方法：依据最小稳定系数判定边坡稳定性。 3.简述直线滑动面法和圆弧滑动面法各自适用条件？ 答：直线滑动面法适用于砂类土。砂类土边坡渗水性强，粘性差，边坡稳定主要靠内摩擦力支承，失稳土体滑动面近似直线形态。
用理正岩土计算边坡稳定性66816
运用《理正岩土边坡稳定性分析》 作定量计算 （整理人：朱冬林，2012-2-21） 1、我目前手上理正岩土的版本为5.11版，有新版本的请踊跃报名，大家共同进步！ 2、为什么要用理正岩土边坡稳定性分析？ 现在山区公路项目地形条件越来越复杂，对于一些斜坡（指一般自然坡）或边坡（指开挖后的坡体）的稳定性评价是不可避免，比如桥位区沿斜坡布线，桥轴线与坡向大角度相交，自然坡度20～40°，覆盖层比较厚，到底是稳定还是不稳定？会不会有隐患和危险？必将困扰每个勘察技术人员，说它稳定吧，又怕将来出问题，说不稳定，目前又没有出现开裂变形滑动迹象，那在报告中如何评价桥址的安全性？再比如，路线从大型堆积体上经过，究竟稳定性如何评价？仅靠钻探或地质调查无法对其稳定性进行合理评价。这时候，就要辅以定量分析计算来提供证据了。
还有，我们在报告中提路堑边坡的岩土经验参数，常常遭设计诟病，按报告中提的参数，自然坡都垮得一塌糊涂了，更不要说开挖了。我们在正式报告中提出“问题参数”会大大降低了勘察在设计心目中的光辉（灰）形象。如果我们事先对自然斜坡的横断面进行过初步计算，提出的参数就不会太离谱，必将给设计留下“很专业”的印象。 3、是否好用？ 很好用。在保宜项目我一天计算几十个断面，既有效又快。 4、断面图能不能直接从CAD图读入？ 可以。只需事先转化为dxf即可（用dxfout命令保存）。对图形的条件是所有的线段都是直线段组成（对于多段线需要炸开，对于样条曲线可以用多段线描一下再炸开即可），另外图形边界要封闭（事先可以用填充命令试一下，看各个区域是否封闭）。注意，图中只能有直线段，不能有其它图元（记得按上面操作完后，全选（Ctrl+A）,看“属性”（Ctrl+1），全部为直线，则OK）。 5、下面结合实例讲解计算过程，保证学一遍就上手。 以土质边坡计算为例（最常用） 进入土质边坡稳定性分析程序
作业题1：简单平面滑动稳定分析 边坡高度40.000m，结构面倾角30.0°，结构面粘聚力30.0kPa，结构面内摩擦角30.0°，张裂隙离坡顶点的距离10.000m，裂隙水的埋深5.000m。边坡分4级，每级设2m宽平台，坡率分别为1:0.5，1:0.75，1:1，1:1。 岩层层数4层，各层参数如下： 序号控制点Y坐标容重锚杆和岩石粘结强度 (m) (kN/m3) frb(kPa) 1 32.000 18.0 80.0 2 18.000 16.8 100.0 3 4.800 17.0 150.0 4 -10.400 20.0 200.0 试求该人工边坡安全系数，如不稳定（<1.2），则请根据边坡锚固设置原则，设计适当的加固措施。
作业题2：二广高速某楔形体边坡稳定性验算 根据现场边坡开挖情况，地层揭露岩性主要由亚粘土及白垩系砾岩组成。第一、二级边坡为强~弱风化砾岩，褐红色，巨厚层状，强度较高；第三、四级边坡亚粘土~全风化砾岩，残坡积，红褐色。节理裂隙较发育，有多条X形节理，产状分别为（1）213°∠38°、（2）305°∠52°。裂隙（1）局部岩屑与泥质充填，胶结程度一般；贯通裂隙（2）岩屑与泥质充填，胶结程度较差。两组裂隙延伸长度不等，长者达30m左右，裂隙水沿楔形体底部渗出。X节理相互切割，极易发生楔形体滑动破坏。 根据地质调查结果，初步根据砾岩结构面结合程度和夹岩屑与泥的情况，取结构面粘结强度25kPa，内摩擦角28°。坡面倾向250°，倾角55°，破顶面倾向250°，倾角18°，岩体容重取为22 kN/m3。请计算安全系数与楔形体高度之间的关系，求临界的楔形体高度。
1 ①坡面：258°∠46°、②节理J1：205°∠82°、③节理J2：120°∠75°、④岩层层面J2：210°∠20° 据结构面赤平投影分析，节理裂隙J1产状：205°∠82°，相对于坡面有一定角度，对边坡稳定会产生一定影响。节理裂隙J2产状：120°∠75°，该节理倾向相对于坡面为大角度斜交，其对边坡的稳定性不起控制性作用；但J2与岩层两结构面交线位于两边坡投影弧之间，需根据其与岩石摩擦角的关系确定其边坡稳定性。 赤平投影图 Sc Sn J1J2 层面 W E N S
2 ①坡面：268°∠70°、②节理J1：205°∠82°、③节理J2：120°∠75°、④岩层层面J2：155°∠22° 据结构面赤平投影分析，该边坡为切向坡，节理裂隙J1产状：205°∠82°，该节理倾向相对于坡面为大角度斜交，其对对边坡的稳定性不起控制性作用；节理裂隙J2产状：120°∠75°，该节理倾向相对于坡面也为大角度斜交，其对边坡的稳定性不起控制性作用；但J2与岩层两结构面交线位于两边坡投影弧之间，需根据其与岩石摩擦角的关系确定其边坡稳定性。 赤平投影图 Sc Sn J1 J2 层面 W E N S
3 ①坡面：227°∠54°、②节理J1：205°∠82°、③节理J2：120°∠75°、④岩层层面J2：120°∠53° 据结构面赤平投影分析，该边坡为切向坡，节理裂隙J1产状：205°∠82°，该节理倾向相对于坡面为顺倾，由于结构面切割，岩体易发生碎落、坠落。不利于边坡的稳定性。为了保证边坡下方道路的安全运营，需及时对边坡进行相关处治。节理裂隙J2产状：120°∠53°，该节理倾向相对于坡面为大角度斜交，其对边坡的稳定性不起控制性作用。 赤平投影图 Sc Sn J1J2层面 W E N S
第一章功能概述 边坡失稳破坏是岩土工程中常遇到的工程问题之一。造成的危害及治理费用均非常可观。因此，客观的、正确的评估边坡稳定状况，是摆在工程技术人员面前的一道难题。为满足工程技术人员的需要，编制了“理正边坡稳定分析”软件。 该软件具有下列功能： ⑴本软件具有通用标准、《堤防工程设计规范GB50286-98》、《碾压式土石坝设计规范SDJ218-84》、《碾压式土石坝设计规范SL274-2001》、《浙江省海塘工程技术规定》五种标准，以满足不同行业的要求； ⑵本软件提供三种地层分布模式（等厚地层、倾斜地层、复杂地层），可满足各种地层条件的要求； ⑶本软件可计算边坡的稳定安全系数及剩余下滑力； ⑷本软件提供多种方式计算边坡的稳定安全系数； ⑸本软件提供的自动搜索最小稳定安全系数的方法，是理正技术人员研制、开发、应用到软件中，并取得良好的效果。一般情况下，都可以得到最优解。但是对于较复杂的地质条件，建议先指定区域搜索、分不同精度进行分析，逐步逼近最优解，这样才能既快又准； ⑹对于圆弧滑动稳定计算，本软件提供三种方法：瑞典条分法、简化Bishop法、及Janbu 法；对于折线滑动稳定计算，本软件提供三种方法：简化Bishop法、简化Janbu法、摩根斯顿-普赖斯法。用户可以根据不同的要求采用不同的方法。 ⑺本软件针对水利行业做了大量工作，除水利的堤防、碾压土石坝规范外，还有海堤规范；可按不同工况——施工期、稳定渗流期、水位降落期计算堤坝的稳定性（包括总应力法及有效应力法）； ⑻软件可考虑地震作用、外加荷载及锚杆、锚索、土工布等对稳定的影响；详细考虑水的作用，包括堤坝内部、外部水的作用；尤其方便的是可以将渗流软件分析的流场数据直接应用到稳定分析，使计算结果更逼近真实状况； ⑼具有图文并茂的交互界面、计算书；具有对计算过程的信息查询及计算过程图形显示功能，可视化程度高；并有及时的提示指导，帮助用户使用软件； 本软件适用于水利、公路、铁路等行业岩土在工程建设中遇到的边坡（主要是土质边坡、岩石边坡可参考）稳定分析。

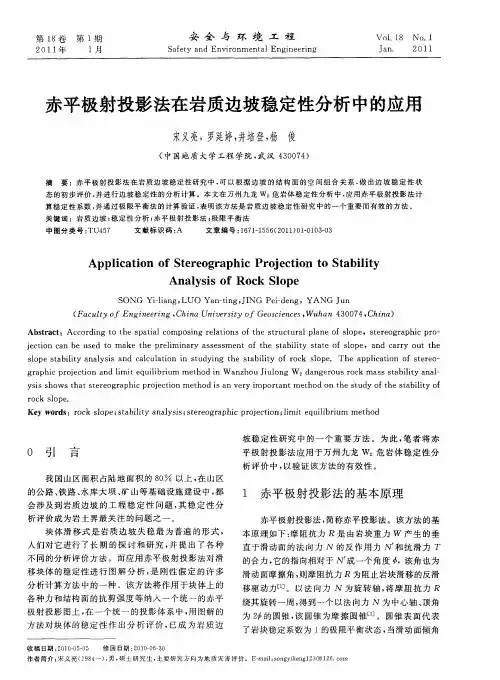

Ｒ ＯＡＤ ＥＮＧＩＮＥＥＲＩＮＧ 道 路工 程 Ｗｅｓｔｅｒｎ ＣｈｉｎａＣｏｍｍｕｎｉｃａｔｉｏｎｓ Ｓｃｉｅｎｃｅ ＆Ｔｅｃｈｎｏｌｏｇｙ 西部交通科技 文章编号：１６７３－４８７４（２０１１）１２－０００５－ ００４赤平投影法在岩质边坡 稳定性分析中的应用 佘东梅，肖盛燮 （重庆交通大学防灾减灾工程研究所，重庆 ４０００７４ ）作者简介 佘东梅（１９８５—），女，四川隧宁人，主要从事结构防灾减灾研究工作；肖盛燮（１９３７—），男，四川营川人，教授，主要从事结构防灾减灾研究工作。 基金项目 国家自然科学基金项目《基于灾变链式理论的多种灾害演化规律探索》（５０８７９０９７ ）摘 要：文章基于赤平极射投影法的发展历程、概念、原理及相关应用情况，对具体工程实例的岩质边坡稳定性进行了定性分析。结果表明， 该方法在岩质边坡稳定性分析方面实用、可靠，且不需要复杂的公式演算，简单明了，具有广泛的应用空间。 关键词：赤平投影法；岩质边坡；稳定性分析；应用 中图分类号：Ｕ４１６．１＋ ４ 文献标识码： ＡＡｐｐｌｉｃａｔｉｏｎ ｏｆ Ｓｔｅｒｅｏｇｒａｐｈｉｃ Ｐｒｏｊｅｃｔｉｏｎ Ｍｅｔｈｏｄ ｏｎ Ｓｔａｂｉｌｉｔｙ ｏｆ Ｒｏｃｋ ＳｉｄｅＳｌｏｐ ｅＳＨＥ Ｄｏｎｇ－ｍｅｉ，ＸＩＡＯ Ｓｈｅｎｇ －ｘｉｅ（Ｒｅｓｅａｒｃｈ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｄｉｓａｓｔｅｒ Ｐｒｅｖｅｎｔｉｏｎ ａｎｄ Ｒｅｄｕｃｔｉｏｎ，Ｃｈｏｎｇｑｉｎｇ Ｊｉａｏｔｏｎｇ Ｕｎｉｖｅｒｓｉｔｙ，Ｃｈｏｎｇｑｉｎｇ ，４０００７４）Ａｂｓｔｒａｃｔ：Ｂａｓｅｄ ｏｎ ｔｈｅ ｄｅｖｅｌｏｐｍｅｎｔ ｐｒｏｇｒｅｓｓ，ｃｏｎｃｅｐｔ，ｐｒｉｎｃｉｐｌｅ，ｃｏｒｒｅｓｐｏｎｄｉｎｇ ａｐｐｌｉｃａｔｉｏｎｏｆ ｓｔｅｒｅｏｇｒａｐｈｉｃ ｐｒｏｊｅｃｔｉｏｎ ｍｅｔｈｏｄ，ｔｈｅ ａｒｔｉｃｌｅ ｐｅｒｆｏｒｍｓ ｑｕａｌｉｔａｔｉｖｅ ａｎａｌｙｓｉｓ ｏｎ ｔｈｅ ｓｔａｂｉｌｉｔｙｏｆ ｒｏｃｋ ｓｉｄｅ ｓｌｏｐｅ．Ｔｈｅ ｒｅｓｕｌｔ ｓｈｏｗｓ ｔｈａｔ ｔｈｉｓ ｍｅｔｈｏｄ ｉｓ ｒｅｌｉａｂｌｅ，ａｐｐｌｉｃａｂｌｅ ａｎｄ ｅａｓｙ ｔｏ ｕｓｅ．Ｉｔ ｈａｓ ａ ｇｒｅａｔｌｙ ｕｓｅｄ ｉｎ ｔｈｅ ｒｅａｌ ｐｒａｃｔｉｃｅ．ＫｅｙＷｏｒｄｓ：Ｓｔｅｒｅｏｇｒａｐｈｉｃ ｐｒｏｊｅｃｔｉｏｎ ｍｅｔｈｏｄ；Ｒｏｃｋ ｓｌｏｐｅ；Ｓｔａｂｉｌｉｔｙ ａｎａｌｙｓｉｓ；Ａｐｐｌｉｃａｔｉｏｎ０ 前言 岩质边坡是在复杂的地质作用下形成和发展的，具有一定的结构，并赋存于一定的地质环境中。实践表明，岩体在工程外力作用下的变形和破坏，不在 于岩石的强度如何，而在于岩体内在因素的影响程度［ ２ ］。影响边坡稳定的因素有岩石性质、岩体结构、风化作用、地震作用、水的作用、地形地貌和人为因素等，其中主要的控制因素是岩体结构。岩体结构问题可归纳为结构体和结构面
一、序言 岩质边坡稳定性分析方法有许多,但无论是平面滑动的单一楔形断面滑体、单滑块和多滑块分析法,还是楔体滑动的仿平面分析法、楔体分割法、立体分析法、霍克分析法以及《岩土工程勘察规范》(GB５0０2１－94）推荐法等，在计算边坡稳定性系数时，需要知道滑体控制平面(包括结构面和坡面、坡顶面)或直线（包括平面的法线）的地质产状,以及平面与平面、直线与直线、直线与平面间夹角等。其中平面和直线的产状可以通过现场测量获取，除此之外的几何参数，在没有发明极射赤平投影之前，都是用计算法求得，不仅它们的计算公式复杂，而且计算过程繁琐,也很容易出错。如果采用极射赤平投影求解边坡稳定性分析所需的几何参数,那就可以简化这些几何参数的计算过程，而且一般情况下只需要在现场测量出各个控制平面的地质产状即可。 ? 二、极射赤平投影的基本原理 (一）投影要素 极射赤平投影（以下简称赤平投影）以圆球作为投影工具,其进行投影的各个组成部分称为投影要素，包括: 1.投影球（也称投射球):以任意长为半径的球。 2.球面:投影球的表面称为球面。 3．赤平面（也称赤平投影面）：过投影球球心的水平面。 4.大圆:通过球心的平面与球面相交而成的圆,统称为大圆(如图一（a)中ＡＳBN、PSFN、ＮＥSW)，所有大圆的直径相等,且都等于投影球的直径。当平面直立时,与球面相交成的大圆称为直立大圆（如图一(a）中PSＦN）;当平面水平时，与球面相交成的大圆称为赤平大圆或基圆（如图一（a）中NESＷ）;当平面倾斜时,与球面相交成的大圆称为倾斜大圆（如图一(a)中AＳBN)。 ５.小圆:不过球心的平面与球面相而成的圆，统称为小圆（如图一（b)、（c）中AＢ、ＣD、ＦG、PAＣB)。当平面直立时,与球面相交成的小圆称为直立小圆(如图一（b)中DＣ);当平面水平时，与球面相交成的小圆称为水平小圆(如图一(b)中ＡB)；当平面倾斜时,与球面相交成的小圆称为倾斜小圆(如图一（b)中FG或图一（c）中PACB)。 6．极射点：投影球上两极的发射点(如图一），分上极射点（P）和下极射点(F）。由上极射点(P)把下半球的几何要素投影到赤平面上的投影称为下半球投影;由下极射点（F）把上半球的几何要素投影到赤平面上

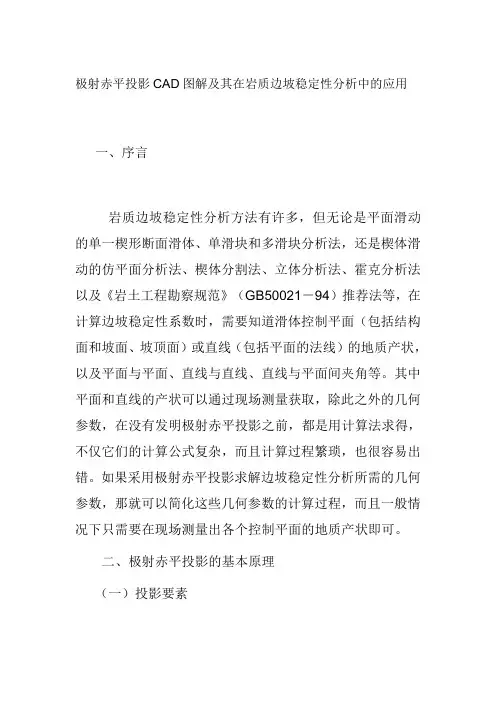

极射赤平投影CAD图解及其 在岩质边坡稳定性分析中的应用 文／赵文廷卢毅 一、序言 岩质边坡稳定性分析方法有许多，但无论是平面滑动的单一楔形断面滑体、单滑块和多滑块分析法，还是楔体滑动的仿平面分析法、楔体分割法、立体分析法、霍克分析法以及《岩土工程勘察规范》（GB50021－94）推荐法等，在计算边坡稳定性系数时，需要知道滑体控制平面（包括结构面和坡面、坡顶面）或直线（包括平面的法线）的地质产状，以及平面与平面、直线与直线、直线与平面间夹角等。其中平面和直线的产状可以通过现场测量获取，除此之外的几何参数，在没有发明极射赤平投影之前，都是用计算法求得，不仅它们的计算公式复杂，而且计算过程繁琐，也很容易出错。如果采用极射赤平投影求解边坡稳定性分析所需的几何参数，那就可以简化这些几何参数的计算过程，而且一般情况下只需要在现场测量出各个控制平面的地质产状即可。 二、极射赤平投影的基本原理 （一）投影要素 极射赤平投影（以下简称赤平投影）以圆球作为投影工具，其进行投影的各个组成部分称为投影要素，包括： 1.投影球（也称投射球）：以任意长为半径的球。 2.球面：投影球的表面称为球面。 3.赤平面（也称赤平投影面）：过投影球球心的水平面。 4.大圆：通过球心的平面与球面相交而成的圆，统称为大圆（如图一（a）中ASBN、PSFN、NESW），所有大圆的直径相等，且都等于投影球的直径。当平面直立时，与球面相交成的大圆称为直立大圆（如图一（a）中PSFN）；当平面水平时，与球面相交成的大圆称为赤平大圆或基圆（如图一（a）中NESW）；当平面倾斜时，与球面相交成的大圆称为倾斜大圆（如图一（a）中ASBN）。 5.小圆：不过球心的平面与球面相而成的圆，统称为小圆（如图一（b）、（c）中AB、CD、FG、PACB）。当平面直立时，与球面相交成的小圆称为直立小圆（如图一（b）中DC）；当平面水平时，与球面相交成的小圆称为水平小圆（如图一（b）中AB）；当平面倾斜时，与球面相交成的小圆称为倾斜小圆（如图一（b）中FG或图一（c）中PACB）。 6.极射点：投影球上两极的发射点（如图一），分上极射点（P）和下极射点（F）。由上极射点（P）把下半球的几何要素投影到赤平面上的投影称为下半球投影；由下极射点（F）把上半球的几何要素投影到赤平面上
