兰州市第二人民医院新建大楼网络
规划设计
二零一五年十一月
目录
第1章概述 (2)
1.1.医院简介 (2)
1.2.医院新大楼网络接入简述 (3)
1.3.需求分析 (4)
1.3.1安全网络 (4)
1.3.2可控接入 (5)
1.3.3可管理网络 (5)
1.3.4高性价比网络 (5)
1.4.建设内容 (6)
第2章医院新大楼网络建设规划 (7)
2.1.网络建设原则 (7)
2.1.1网络资源的高可用性 (8)
2.1.2网络的高可靠性 (8)
2.1.3网络的高扩展性 (9)
2.1.4网络的高安全性 (9)
2.1.5网络的易管理性 (11)
2.2.医院新大楼网络建议方案简介 (12)
2.2. 1此次方案设计拓朴如下图： (12)
2.3.方案设计思想： (12)
2.3.1对于医院新大楼的核心交换机设计 (12)
2.3.2接入交换机设计 (14)
2.3.3网络拓扑的设计 (14)
2.3.4对于服务器系统的接入设计 (15)
2.4.VLAN解决方案 (15)
2.4.1基于端口的VLAN划分 (16)
2.5.IP地址的规划方案设计 (16)
2.5.1地址规划的基本思想 (16)
2.5.2IP地址的分配计划 (16)
2.6.产品选型 (17)
2.6.1核心交换机的选择 (17)
2.6.2接入交换机的选择 (18)
第3章方案配置及其报价 (19)
第4章成功应用案例 (20)
4.1 行业成功案例： (20)
4.2 广西成功案例.................................................................. 错误!未定义书签。第5章H3C网络产品介绍 .. (22)
5.1 H3C S7500E系列高端多业务路由交换机 (22)
某市医院新大楼网络方案建议书
第6章H3C S3100-26C-SI以太网交换机 (28)
第7章VRRP技术专题介绍 (34)
7.1 VRRP基本概念 (34)
7.2 VRRP的实现 (36)
7.3 VRRP的功能特点 (39)
7.4 组网应用 (40)
7.5 结论 (42)
第1章概述
1.1.兰州市第二人民医院简介
兰州市第二人民医院创建于1958年5月，前身是某市妇幼保健所，1980 年扩大规模改名为兰州市第二人民医院，1997 年在全区妇幼卫生系统率先通过二级甲等医院评审。经过约半个世纪的风雨洗礼和几代妇幼人的不懈努力，现已发展成为集保健、医疗、科研、教学为一体的市级妇幼保健专科医院，承担着某市（含六县）妇女儿童的保健、医疗任务，是全市妇幼保健业务指导中心。医院建筑面积45670.72平方米，编制床位300张，开放床位170张，现有职工619人，其中高级职称42人、中级职称137人，设置职能科室9个、保健及临床业务科室20个。年门诊量逾46万人次、年收治住院1.3万余人次，年接产量4000余人，居全区医院产科之首。
医院始终坚持妇幼卫生工作方针，贯彻一法两纲，在全市“降消”等项目指导督查、妇幼信息和三网监测管理、爱婴医院培训指导、产科质量检查、推广适宜技术、健康教育和出生医学证明管理、基层人员培训、集体儿童保健管理等方面充分发挥了妇幼保健业务指导中心的作用，为某市市妇幼保健事业的发展做出了较大的贡献。医院立足于为妇女儿童服务，以群体保健为基础，以产、儿科为龙头，不断拓展业务内涵，加快学科发展，形成了完整的婚前保健、孕产期保健、产前诊断、产后康复、妇女保健、儿童保健、遗传优生及生殖保健服务体系。临床妇科、产科、儿科、新生儿科、小儿外科、生殖助孕中心业务已在桂中地区形成一定的专科影响，是广西较有影响的妇科内窥镜应用基地、全区首家市级产前诊断准入单位、妇幼机构首家PCR实验室国家认证单位，某市市唯一通过国家卫生部辅助生殖技术资质评审的单位、全市妇女疾病治疗中心、高危孕产妇治疗和危重症抢救中心及早产儿护理抢救中心、某市市新生儿筛查中心。开展的生殖助孕技术（试管婴儿临床妊娠成功率达42.2%）、小儿先天性心脏病外科手术治疗等已走在全区先进行列。医院拥有先进的十六排螺旋CT、中C臂、乳腺钼靶机、CR、实时四维彩超、心（腹）部彩色B超、电视宫（腹）腔镜、电子阴道镜、肌瘤聚焦消融机、婴儿高压氧舱、儿童呼
吸机、高档麻醉机、儿童中心监护站、产妇中心监护站、妇女及儿童骨密度检测仪、多频稳态机、全自动生化分析仪、全自动血气分析仪、全自动五分类血细胞分析仪、时间分辨仪、酶标仪、细胞遗传工作站、基因诊断仪、进口牙科综合治疗椅、眼科手术显微镜等现代化的医疗设备，为学科发展提供了良好的硬件基础。医院与时俱进，转变观念，坚持服务宗旨，狠抓行风建设，大力抓科技进步，大胆进行人事分配制度改革，树立了较好的社会形象。近年来评上省级、市级科技成果进步奖20多项。先后被授予全国“三优工程”先进单位、全国卫生系统先进集体、全国百姓放心医院、国家级“三八”红旗集体、自治区先进基层党组织、自治区妇幼工作先进单位、自治区爱婴医院先进单位、自治区级文明单位、自治区级绿色环保医院、自治区级“巾帼文明岗”等称号，并获某市行风建设先进单位、某市科研管理一等奖等多项表彰。
目前市二人民医院兴建的20层新大楼。需要构建一个新的楼层局域网络。实现与原有网络的无缝融合接入。
用户需求是网络设计的依据，建立在确切需求之上的网络系统才是用户所真正需要的。在某市医院局域网网络系统设计中，我们力求做到最细致地了解和分析用户的需求，量体裁衣，以便针对需求设计出符合某市医院应用特点的网络系统。1.2.市第二人民医院新大楼网络接入简述
根据市二医院的需求，需要建设一个支持医院数字化、网络化、自动化的国内先进的基础网络平台，满足数字化医院建设的需要，也满足医院信息化建设的长期要求。
网络平台具有较好的服务质量、较高安全性、便于管理和维护，能够支持医院的各种办公、医疗和科研应用，也支持移动办公、信息发布、网上医疗与医学科研合作。
接入层支持百兆到桌面，核心层支持全千兆并且具有向万兆速率平滑扩容的能力。网络关键节点能够冗余热备保障系统连续稳定运行。具有高带宽、高可靠、高性能、高安全的特性。
1.3.需求分析
本次工程的总体任务如下：
充分考虑兰州市第二人民医院工作的新需要、新应用，按照相关系统的国家标准，设计出符合本工程实际的建设方案。
方案应以“先进、实用、经济、合理，用管两便、安全可靠，易于扩展”的指导思想为原则，采用先进成熟的主流技术，充分考虑新建系统的可扩充性和与原有系统的兼容性，并体现科学规划、合理布局、预留充分、应用方便的特点，达到现代化、高效、舒适、安全、节能的人文办公环境的要求。
在提出完整可行的建设方案的前提下，有效地组织施工，完成整个某市医院新大楼网络系统的建设。
网络系统建设应该符合如下要求：
1.3.1安全网络
医院信息化工作的特殊性，对网络与信息安全提出了很高的要求。由于安全性的要求与投入成正比，并且涉及管理与应用的方方面面，是一个复杂的系统工程，实际上没有一个绝对安全的系统，安全只是相对而言，所以该原则是充分评估安全风险，制定安全策略，采取必要的安全措施。
其次，局域网内部同样面临安全威胁，不同部门、不同类型的应用、不同的人员、不同的工作范围决定了不同的权限，我们需要保障这种不同。VLAN、VPN技术、ACL等网络技术提供不同形式层次的保护，同时可以将防火墙、IPS/IDS引入，实现更全面的内网安全。
第三，接入安全，接入设备可以通过各种认证技术，比如802.1x、RADIUS、EAPOL等，将安全威胁屏蔽在网络之外。
另外，防病毒也是网络安全建设必须考虑的重要问题，独立的防病毒软件已不能防范在网络中传输的病毒，只有网络设备的介入，才能更好的抵御病毒的攻击，保护信息安全。我们需要安全联动解决方案。
H3C公司的安全产品体系完备，可以为某市医院信息化保驾护航。
1.3.2可控接入
伴随着网络应用技术的快速发展，网络信息安全问题也日益突出。病毒泛滥、系统漏洞、黑客攻击等诸多问题，已经直接影响到医院的正常运营。如何应对网络安全威胁，确保医院网络安全，为医院办公的正常运行提供可靠的网络保障，已经是每一个决策者不得不关注得问题，也是每一个网络管理员不得不面对的挑战。
目前，多数网络安全事件都是由脆弱的用户终端和“失控”的网络使用行为引起。在医院网中，用户终端不及时升级系统补丁和病毒库的现象普遍存在；私设代理服务器、私自访问外部网络、滥用政府禁用软件等行为也比比皆是。“失控”的用户终端一旦接入网络，就等于给潜在的安全威胁敞开了大门，使安全威胁在更大范围内快速扩散。保证用户终端的安全、阻止威胁入侵网络，对用户的网络访问行为进行有效的控制，是保证医院网络安全运行的前提，也是目前医院网络安全管理急需解决的问题。
1.3.3可管理网络
网络管理维护网络建设中非常重要的环节，甚至是最重要的环节，因为建设网络的目的最终是为了使用，而网络管理无疑是保障我们高效、可靠使用网络的必要手段。随着技术的进步，网络管理内容和方式已在发生着变化，除了生成拓扑图、配置网络设备、监控网络流量、实时统计和事件报警等基本功能之外，增加了很多新的功能，比如VPN实施，安全认证、安全策略下发、用户跟踪等等。同时，如何灵活、安全地管理网络，也是网络管理发展的重要方向。这一变化使得网络管理地位更加重要。H3C公司的网络管理方案，针对不同规模的网络、不同应用环境量身定做，高效管理网络的同时，可以提高网络的使用效率，降低网络维护成本，是医院信息化建设的重要组成。
1.3.4高性价比网络
满足应用的同时，高性价比是网络建设的不二选择
最后，我们强调，系统设计要符合局域网现在和未来3～5年内的需求，不能
盲目追求大而全，以最少的投资创造实际需要的功能。
1.4.建设内容
市医院新大楼网络系统建设，对于总体的系统结构要求必须满足如下条件：所有网络建设都是为了更好服务于客户的实际应用。
保证如财务管理、各种收费、药品药库管理、OA以及临床的信息化，如
PACS、LIS、手术室、麻醉图形处理等应用的畅通无阻。
简化网络的管理和维护，将精力专注于应用。
实用性、先进性、扩展性和标准化的结合
面向应用，注重实效，确保网络建设能够切合实际，满足使用要求
网络体系结构具有开放性，协议遵循国际标准
具有良好的可扩展性，为系统升级提供一个良好的途径
系统结构合理、安全可靠
系统结构有良好的分层设计，结构清晰合理
从各种方面综合保证网络的可靠性
各种设备易于管理和维护
局域网建成之后应符合以下要求：
充分利用现有计算机网络设备，保护先期投资，并与新增网络设备充分结合共同组成一套高效率、高性能、高稳定性的网络系统。
网络主干采用光纤1000M技术，实现与各楼层、主楼内网交换机间的高速连接；实现100/1000M到桌面；实现核心交换机对服务器的1000M连接；内网核心交换机采用双机热备结构。
网络中使用的设备和协议应完全符合国际通用的技术标准，网络核心支持IPV6协议；
在网络中使用网络管理软件来管理所有网络设备，对网络设备及VLAN等进行直观、灵活的配置，提供完整的网络拓扑图，可以根据网络的流量等情况做出分析和建议，内外网各设置一套，并可在中心控制室内结合综合控制系统管理和控制整个网络。。
第2章兰州市第二人民医院新建大楼网络规划设计
2.1.网络建设原则
局域网网络系统设计将严格遵守各种相关的技术原则，遵循各种相关的技术标准和规范，整个网络系统设计严格按照以下原则进行：
●先进性和实用性
采用先进成熟的技术满足内部应用系统的需求，兼顾其他相关的管理需求，尽可能采用先进的网络技术以适应更高的数据、语音、视频（多媒体）的传输需要，使整个系统在相当一段时期内保持技术的先进性，以适应未来信息化的发展的需要
●安全性和可靠性
为保证各项业务应用，网络必须具有高可靠性，尽量避免系统的单点故障。要对网络结构、网络设备等各个方面进行高可靠性的设计和建设。在网络设计上应采用硬件备份、冗余等可靠性技术提高整个网络系统的可靠性。
●灵活性和可扩展性
计算机网络系统是一个不断发展的系统，所以它必须具有良好的灵活性和可扩展性，能够根据不断深入发展的需要，方便的扩展网络覆盖范围、扩大网络容量和提高网络的各层次节点的功能。具备支持多种应用系统的能力，提供技术升级、设备更新的灵活性。
●开放性和互连性
具备与多种协议计算机通信网络互连互通的特性，确保本计算机网络系统的基础设施的作用可以充分的发挥。在结构上真正实现开放，基于开放式标准，包括各种局域网、广域网等，坚持统一规范的原则，从而为未来的发展奠定基础。
●可管理性
由于内部局域网本身具有一定复杂性，随着业务的不断发展，网络管理的任务必定会日益繁重。所以在网络设计中，必须建立一套全面的网络管理解决方案。网络设备必须采用智能化，可管理的设备，同时采用先进的网络管理软件，实现先进
的管理。最终能够实现监控、监测整个网络的运行情况，合理分配网络资源、动态配置网络负载、可以迅速确定网络故障等。通过先进的管理策略、管理工具提高网络的运行性能、可靠性，简化网络的维护工作，从而为办公、管理提供最有力的保障。
2.1.1网络资源的高可用性
网络的建设关注整体投资回报，网络资源与应用的实用性是网络建设的根本，在此基础上考虑网络的可靠性、可扩展性、安全性以及可管理性。
从两个方面考虑网络的实用性：网络的整体性能和网络运营的开销与回报。
网络的性能是由应用系统的数据流量分布、网络设备性能及广域网链路带宽综合决定的。对应用系统的认真分析是网络设备选型以及广域网链路带宽选择的基础。在医院网络上运行的应用系统应综合考虑医院的HIS系统、办公系统、教学系统以及语音及视频应用，尤其在考虑语音及视频应用时应注意对链路带宽的影响。在一定的网络资源条件下，可利用各种技术实施对于关键的应用系统的保障。如通过先进的队列机制进行拥塞控制，对不同等级的数据进行不同的处理，包括时延的不同和丢包率的不同；采用具备先期拥塞控制机制的网络设备，当网络出现真正的拥塞前就自动采取适当的措施，进行先期拥塞控制，避免瞬间大量的丢包现象；对非常重要的特殊应用，应可以采用保留带宽资源的方式保证其QoS。
2.1.2网络的高可靠性
医院信息网络由于运行整个医院的业务系统，需要保证网络的正常运行，不因网络的故障或变化引起政府业务的瞬间质量恶化甚至内部业务系统的中断这点十分重要。网络作为数据处理及转发中心，应充分考虑可靠性。
网络的可靠性通过冗余技术实现，包括电源冗余、处理器冗余、模块冗余、设备冗余、链路冗余等技术。
模块冗余考虑网络汇接点的主干设备和核心设备的所有关键模块和环境部件应具备1+1或1：N热备份的功能，所有模块具备热插拔的功能，当某一关键模块出
现故障时，可由备份模块接替其功能。例如在核心交换机S7506R上，配置了1＋1冗余备份的电源模块，保证在任何一个电源模块故障的时候，整个网络仍然能够正常运行。在主控制引擎方面，也配置了高度可靠的冗余引擎，引擎之间利用状态热备份技术保证故障的快速切换，在同等条件下提供业界最为快速的故障切换时间。
2.1.3网络的高扩展性
从我国医院信息系统的发展来看，目前随着门诊系统，住院系统、PACS系统以及远程医疗的网络化，应用系统的大规模使用使得业务流膨胀是必然的趋势，网络系统面临数据流量增大的压力，在设计医院系统信息网络时应充分考虑系统的可扩展性，从而保护网络系统投资。
网络的扩展能力包括设备交换容量的扩展能力、端口数量的扩展能力、主干带宽的扩展，以及网络规模的扩展能力。
交换容量扩展应具备在现有基础上继续扩充2~4倍容量的能力，以适应IP类业务急速膨胀的需求。设备的选型应充分考虑包转发能力以及数据交换能力。
端口密度扩展需要认真分析用户和应用系统的扩展可能性，在具备扩展可能性的信息节点配置高可扩展性的网络设备，满足网络扩容时对用户接入以及系统互联的需要。主干设备应具备充足的接口，满足4~8倍甚至更高的带宽扩展能力，以适应IP类应用及业务急速膨胀的需求。
网络规模扩展需综合考虑网络体系结构、路由协议的规划和设备的CPU路由处理能力，应能满足网络扩容时对用户接入以及数据流量变化或增大时处理能力的需要。
2.1.4网络的高安全性
网络的发展趋势是基于Internet Web技术的开放网络化系统。这不仅带来了新的巨大的使用方便，同时也带来了不断增加的复杂应用及信息技术的挑战，因而安全是医院系统网络建设中要考虑的一个关键因素。
网络安全在内容上主要应考虑以下5个方面：
身份鉴别与授权
身份包括鉴别和授权。鉴别回答了“你是谁”和“你在哪？”这两个问题，授权回答“你可以访问什么”。必须对身份机制谨慎部署，因为如果设施难以使用，即便是最严谨的安全策略也有可能被避开。
●边界安全
边界安全涉及到防火墙种类的功能，决定网络的不同区域允许或拒绝何种业务，特别是在Internet和园区网之间或拨入网和园区网之间。
●数据的保密性和完整性
数据的保密性指确保只有获准能够阅读数据的实体以有效的形式阅读数据，而数据完整性指确保数据在传输过程中未被改动。
●安全监测
为检验安全基础设施的有效性，应经常进行定期的安全审查，包括新系统安装检查，发现恶意入侵行为的措施，可能的特殊问题(拒绝业务攻击)以及对安全策略的全面遵守等方面。
●策略管理
由于网络安全涉及到以上的多个方面，每一个方面都使用了多种产品和技术，对这些产品进行集中有效的管理可以帮助网络管理者有效地部署和更新自己的安全策略。
●802.1X端口认证
由于现在成熟的认证记费软件，不断推陈出新，并且用户群体的网络技术水平在不断提高，如何更好的控制但又不过于限制是目前需要解决的办法，华为网络认为采用802.1x的端口认证技术以及灵活的记费解决上述问题，并达到很好的效果。
在网络安全实施的策略及步骤上应遵循轮回机制考虑以下五个方面的内容：制定统一的安全策略、购买相应的安全产品实施安全保护、监控网络安全状况（遇攻击时可采取安全措施）、主动测试网络安全隐患、生成网络安全总体报告并改善安全策略。
2.1.5网络的易管理性
随着网络中设备逐渐增多，网络技术日趋复杂，网络管理的重要性越来越明显——网络的复杂导致系统运行的不确定因素增加，可靠性降低，“宕机”时间变长且带来的损失越来越大，而往往由于平时对网管的忽略，缺乏受过专业培训的网络管理人员，也缺乏综合的网管解决方案，因而发生问题时无从下手，这才意识到网管的重要。作为一套考虑完善、可靠性要求极高的系统，当然不希望有“亡羊补牢”的情况发生，因此网络管理是网络设计必不可少的考虑因素之一，从设备本身操作系统所具备的一些网管功能，到简单的网络管理工具，甚而功能强大的大型管理系统，用户可根据自身的实际网络应用和资金安排，循序渐进，逐步实现全面网络管理功能。
与传统的单一应用网络不同，医院信息网络是一个集成了视频和数据的新型网络体系。在这样的一个集成环境中，网络从承载单一的数据到多种不同的应用，如何合理利用带宽资源，保障关键性业务QoS等管理要求成为网络规划管理人员不能回避的问题，网络管理系统必须提供有效的性能监控与流量收集分析的网络工具帮助网络管理人员优化网络性能，准确地进行网络规划。多种业务的集成要求势必带来网络硬件环境的变化。从单一的路由器与交换机的互连到集合了路由器，交换机，IP PHONE，语音网关，视频设备等多样设备的互连，设备管理和配置的直观性，灵活性对网络管理的效率至关重要。
Quidview网络管理软件是H3C公司对全线数据通信设备进行统一管理和维护的网管产品，位于网络解决方案的管理层，能够实现网元管理、网络管理的功能。（可以考虑以后购买）
2.2.市人民医院新大楼网络建议方案简介
2.2. 1此次方案设计拓朴如下图：
2.3.方案设计思想：
充分考虑医院网络建设的特点，结合某市医院的实际情况。我们建议从下面几个方面设计来保证某市医院整个网络的高可靠性，高可用性，易扩展性，开放性，安全性，可管理性和实用性。
2.3.1对于市医院新大楼的核心交换机设计
我们推荐使用两台H3C公司的高端新款模块式路由交换机S7502E。该交换机是杭州华三通信技术有限公司（以下简称H3C公司）面向融合业务网络推出的新一代高端多业务路由交换机，该产品基于H3C自主知识产权的Comware V5操作系统，
融合了MPLS、IPv6、网络安全、无线、无源光网络等多种业务，提供不间断转发、优雅重启、环网保护等多种高可靠技术，在提高用户生产效率的同时，保证了网络最大正常运行时间，从而降低了客户的总拥有成本（TCO）。H3C S75002E符合“限制电子设备有害物质标准（RoHS）”，是绿色环保的路由交换机。S7502E路由交换机以192G整机交换容量，400Gbps的背板容量，143Mpps包转化率等高薪能特性可以实现IPv4/IPv6业务的线速无阻塞转发，满足大容量数据的快速交换和转发。同时支持丰富的业务协议。
同时我们采用H3C的VRRP热备份路由协议实现两台S7502E核心交换机设备以及链路的自动冗余。该技术的工作原理主要是将互备路由设备配置在一个VRRP 协议组中，并指定一个虚拟的IP 地址作为网络系统的缺省网关地址。同时根据优先级方案决定将优先级最高的路由器设备定义为默认主动路由（路由器的缺省优先级为100），协议组中的其它路由器则为备份路由器。此时，协议组将虚拟缺省网关IP地址指向主动路由设备，主动路由设备即成为网络系统中的缺省网关设备。VRRP 协议技术使用主播、基于UDP的呼叫信号包（HELLO包）来实现同一VRRP组内互备路由器之间的通信，即VRRP协议组中的主、备路由器之间定期向对方发出HELLO包进行端口检查。当主设备出现故障时，在规定的一段时间内不能发出HELLO包时，VRRP协议此时将备用路由设备激活，使其成为网关设备，并将动态的虚拟网关IP地址指向备用路由设备，备用路由设备立即承担起网络系统中的数据转发功能。当主路由设备故障恢复后，VRRP协议自动将优先级高的主路由设备激活，使之成为网络系统的网关。VRRP协议组中的主、备路由器之间的动态热切换都是自动完成，而且不用修改网关地址，网络系统中的设备指向的缺省网关都是VRRP协议组中定义的虚拟网关的IP地址，只不过不同情况下映射的路由器地址不同而已。
采用了H3C公司的VRRP路由协议技术后，网络系统平台才真正解决了网关设备的动态热切换的矛盾，真正作到了网关设备的自动冗余备份，保证了网络平台稳定可靠的运行，实现了任何一台核心交换机出现故障或者任意一条链路出现故障都不回影响数据的正常通信。从而保障了业务系统的24小时不间断正常开展。
接入交换机设计
我们采用H3C的S3100系列千兆以太网交换机S3100-26C-SI，该产品是H3C 公司秉承IToIP理念设计的二层线速智能型可网管以太网交换机产品，具有千兆上行、可堆叠、无风扇静音设计、完备的安全和QoS控制策略等特点，满足企业用户多业务融合、高安全、可扩展、易管理的建网需求。S3100-26C-SI通过千兆上行SFP 端口保证接入层与核心层实现千兆接入。确保网络的带宽，同时实现100M网络带宽到桌面。H3C公司生产的S3100-26C-SI千兆交换机支持802.1x认证，在用户接入网络时完成必要的身份认证，支持MAC地址和端口等多元组绑定、广播风暴抑制和端口锁定功能，保证接入用户的合法性。
支持跨交换机的远程端口镜像功能（RSPAN），可以将接入端口的流量镜像到核心交换机7502E上，在核心上启动网流分析（Netstream）功能，对监控端口的业务和流量进行监控、优化部署和恶意攻击监控。
支持DHCP Snooping(侦听)功能，通过建立和维护DHCP Snooping绑定表实现侦听接入用户的MAC地址、IP地址、租用期、VLAN-ID 接口等信息，解决了DHCP 用户的IP和端口跟踪定位问题。同时对不符合绑定表项的非法报文（ARP欺骗报文、擅自修改IP地址的报文）直接丢弃，保证DHCP环境的真实性和一致性。
这样可以防止目前杀毒软件不能解决的ARP欺骗攻击和DDOS攻击等。确保网络的安全性。
2.3.2网络拓扑的设计
在网络的拓扑设计中，我们遵守了如下原则：
拓扑可靠性
在各网络的拓扑设计中应遵循N-1的电路可靠性原则。
N-1的电路可靠性：拓扑中去掉任何1条链路，不影响节点的连通性。这就要求每个节点至少有两条不相关的链路与其他节点相连。
扩展性
网络链路和节点的增加、减少以及修改应不影响网络的总体拓扑
遵循此原则，本次规划设计中采用如下结构：
1、核心使用两台核心交换机S7502E和S7502E，两者通过千兆GE互连，并
做端口核心，做为整个网络的核心，并互为备份。服务器通过双网卡分
别接入两台核心交换机实现单台核心交换机出现故障不会影响对服务器
的访问。
2、1楼到5楼楼层接入节点各使用两台S3100-26C-SI交换机做堆叠。作为
楼层接入交换机，实现千兆上行接入核心交换机，并使用MSTP二次协议
和VRRP三层路由协议实现整网冗余和分担流量。
3、6楼到20楼楼层接入节点各使用一台S3100-26C-SI交换机作为楼层接入
交换机，实现千兆上行接入核心交换机。并使用MSTP二层协议和VRRP
三层路由协议实现整网冗余和分担流量。
2.3.3对于服务器系统的接入设计
服务器众多，且后期需要增加大量服务器，需要有一定的扩展性。因此我们设计把服务器放置在核心交换机一个楼层。此外服务器都使用千兆的双网卡分别连接两台S7502E，使用VRRP作冗余，最大化保障服务器在网络上的实时在线。同时保证服务器和核心交换机的千兆带宽接入。
2.4.VLAN解决方案
在现代大型的网络应用中，为了建立起各类网络用户具有安全的、独立的广播域或者组播域，我们可以将交换机上的端口组合成一个一个的虚拟局域网（VLAN），通过设置VLAN 我们达到了限制广播包的传播范围和降低广播包的影响，所有以太网数据包，如：点播（unicast），组播（multicast ），广播（broadcast），以及未知（unknown）的数据包，都将只在VLAN 内传送，这样在一定程度上可以提高网络的安全性。
另外人们也经常需要对现有的网络拓扑结构进行一些简单的或小量的改变，同时又不需要网络中的工作站发生物理上的移动或者网络线路连接上的变动，我们采用H3C的S7500 E核心路由交换机和S3100-26c-SI太网交换机提供的丰富的VLAN 功能，实现对用户工作站的VLAN 设置改动，就将工作站从一个VLAN移到了另一个VLAN，以达到使网络节点的移动变换增加变得非常灵活和容易。
根据某市医院新大楼网络系统工程的具体情况，我们建议用户可以从以下几个方面进行网络内部VLAN 系统的规划和设计：
2.4.1基于端口的VLAN划分
根据大楼内部各个不同的功能区域现有的网络用户分布情况，我们可以采用基于各个接入交换机的物理端口划分VLAN的解决方案，以一个单独单位或者一个特定的用户群为一个VLAN，作为一个子网，从而实现相互之间的隔离。H3C S7502E能支持大量的VLAN数量划分，最大到4096个VLAN,对以后的网络扩容和用户急剧增加有独到的处理能力。并且S7502E支持QinQ，即双层的802.1Q帧。
这样我们可以配置这两个连接到骨干网络的千兆以太网端口是上连端口。于是所有的在这个VLAN里面的广播包和未知目的地的Unicast包都不会去到VLAN的其他任何端口，它们只会到这个VLAN的上连端口出去，每个客户都不会收到其他客户的广播或者匿名包，这样就避免的在客户端的用户用类似网络邻居或者其他广播的方式发现对方，也避免了各个单位和接入端所出现的不必要或者恶意的广播风暴，保护了网络的安全。
2.5.IP地址的规划方案设计
网络核心层由信息中心的骨干交换机组成，未来的网络建设会以围绕核心节点进行扩展，建立各个接入层结构。对于已有的IP地址分配，在新的网络建设中采用以下原则。
2.5.1地址规划的基本思想
通常合理的地址规划是使连续的地址尽量集中在一个区域内。因此，核心层应象一个区域或一个节点一样，被分配一段连续的地址。更进一步，连接进某一区域的节点的IP地址范围应集中在该区域的地址范围附近。地址规划时充分考虑CIDR 和VLSM 的设计思想。保证IP地址的最大利用率的同时方便今后业务的扩展。
2.5.2IP地址的分配计划
对于原合法地址的分配。建议某市医院分配给新的IP地址段。具体IP地址分配，需要根据实际申请到的连续IP地址来划分。原则为，首先每一个部门为一个段的私有IP地址。例如;192.168.1.0 255.255.255.0 这个段
2.6.产品选型
2.6.1核心交换机的选择
对于市人民医院新大楼核心交换机的选择。我从如下几个方面考虑：
1. 核心交换机的整机交换容量
2. 核心交换机的背板容量
3. 核心交换机的包转发率
4. 核心交换机的支持的最大MAC地址数
5. 核心交换机的可扩张性，先进性和实用性
6. 核心交换机的可网管性，安全性和QOS等
综合以上几个条件，结合某市医院新大楼网络的实际情况。我们推荐使用H3C 公司生产的S7502E路由交换机。该交换机是H3C公司2007年推出的一款新式路由交换机。该产品基于H3C自主知识产权的Comware V5操作系统，融合了MPLS、IPv6、网络安全、无线、无源光网络等多种业务，提供不间断转发、优雅重启、环网保护等多种高可靠技术，在提高用户生产效率的同时，保证了网络最大正常运行时间，从而降低了客户的总拥有成本（TCO）。H3C S7500E符合“限制电子设备有害物质标准（RoHS）”，是绿色环保的路由交换机。H3C S7500E采用分布式体系架构，实现IPv4/IPv6业务的线速无阻塞转发；H3C S7500E已经通过了信息产业部的IPv6入网认证和IPv6 Ready第二阶段金色认证，是成熟商用的IPv6产品。该产品持强大的ACL能力：支持标准和扩展ACL；支持基于VLAN的ACL，方便用户配置，节省ACL 资源；支持出方向和入方向的ACL，每板最大可支持9K条ACL，满足访问权限严格控制的需求，H3C S7500E采用分布式体系结构、模块化设计，主控板冗余热备份、无源背板、冗余电源支持双路供电，具有电信级可靠性。
考虑实际运用情况。从性价比最优性考虑。S7502E核心路由交换机主控板我们推荐使用H3C S7500E Salience VI交换路由引擎。同时配备一块H3C S7500E 24端口千兆以太网电接口模块(RJ45)来提供24个千兆以太网电口，用于服务器的接入。配备一块H3C S7500E 24端口千兆以太网光接口模块(SFP,LC)，其中1个千兆光口用于接入原有的S5624P交换机。20个千兆光口用于提供接入交换机的千兆光
纤接入。3个千兆光口做冗余备份端口。
2.6.2接入交换机的选择
对于接入交换机的设计，我们从如下几个方面考虑：
1. 接入层实现交换机接能实现防止ARP地址欺骗，支持MAC与端口绑定，解决外来机器进入内网问题。
2．接入层交换机实现到核心交换机千兆上行接入。
3.接入层实现百兆到桌面，无风扇静音设计
4.接入交换机的具有较大的背板交换容量
5.接入在支持冗余堆叠的同时，完备的安全和QoS控制策略
6.支持可网管。
综合以上条件，我们推荐使用H3C公司生产的S3100-26C-SI。考虑某市医院新大楼1楼到5楼接入点在24到40之间。因此我们建议从1楼到5楼每一楼层部署两台S3100-26C-SI交换机做堆叠，这样有利于管理和可高可靠性。提供48个10/100M的以太网RJ45接口和4个1000M SFP光纤上行端口。6楼到20楼每一层楼的接入点少于24个。因此我们建议从6楼到20楼每一楼层部署一台S3100-26C-SI 交换机。提供24个10/100M的以太网RJ45接口和4个1000M SFP光纤上行端口。实现百兆接入到桌面和千兆上行接入核心交换机。同时也利于以后的扩展。
医院建筑专业设计的清 单及说明 文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]
关于医院建筑专项设计的清单及说明 医用专项系统是医院建筑特有工艺系统的统称叫法，根据各系统的不同使用功能和特点，按照国家现行有关标准，以及根据国内不同专科、综合医院的项目管理案例经验和总结，目前医用专项设计主要分为：医用净化系统、医用气体系统、医用纯水系统、物流传输系统、污水处理系统、辐射防护工程、智能污物收集系统、实验室工艺系统等八大专项系统，以下就各系统的基本作用、选用分析、设计方式、工艺设计要求、设计及进场时间节点等内容展开说明。 一、各系统基本作用
二、系统功能覆盖区域 虽然不同医院的科室功能布局会不一致，但是医用专项系统的服务对象是一致的，各系统的功能覆盖区域或设置场所基本有以下范围：
三、系统选用分析 由于医用专项系统的功能不尽相同，同时也受到建筑空间、设置场所、初期投资、实用性等因素影响，有些系统是国家规范有明确规定的，而有些系统国家暂无相关的明文规定，但随着未来医疗事业发展或医院切身需求而要求的，所以在医院建设和设计选型过程中往往比较纠结，综上基本作用和覆盖区域所述，从国家相关规范规定和适当超前的角度分析，提出各系统的选型建议，供医院建设方设计选型参考。
注：以上参考估价值的基础指标为1000床综合医院。 四、各系统工艺设计要求 医院建设过程中，除了从医院定位和使用功能要求方面考虑外，还需要注意各专项系统会受到建筑结构、安装空间、设置场所等因素影响，而且除了做好本系统的工艺设计要求外，还需要主体建筑和机电设备的各项配合工作，常见的有机房设置、井道空间、机电接口配合等内容，具体工艺要求总结如下： 平面布局，功能分区，合理流线 整体定位、工艺流程，净化等级，配套设计（装 修、电气、暖通、给排水、气体、智能化等） 机电设备（电气、暖通、给排水、气体、智能
前言 当今社会已步入信息社会，信息成为社会经济发展的核心因素，信息化已成为当今世界潮流。1984年在美国的哈特福德市出现了第一座智能大厦。这是一座由旧的金融大楼翻修改造而成的大厦，楼内铺设了大量的通信电缆，增加了程控交换机和计算机等办公自动化设备，楼宇内的配电、供水、空调和防火等系统均由计算机控制和管理，因而用户享有电子邮件、文件处理、话音传输、科学计算、信息检索和市场行情资料查询等全方位的服务。虽然租金提高了约20%，但客户反而增加了。这座大厦的成功给房地产商们带来的新的希望。 只能大厦的出现引起了人们的关注，世界各国的建筑行业纷纷仿效，尤其发达国家发展的最快。据有关资料报道，如果将一座新建筑物简称为只能大厦，只需要在原有基础上增加5%的投资就可以增加约20%的回报率，这是相当吸引人得。智能大厦中智能系统的投资一般只占大厦全部预算的5%到10%，这部分资金收回期大约要3年左右。因而，房地产商们非常热衷于投资智能大厦。近几年来，我国的智能大厦发展也很快，特别是沿海地区已有许多幢智能大厦相继开工或建成。我国具有代表性的智能大厦有：北京的恒基中心、新华社办公大楼、中化大厦、上海证券大厦、广州的中天广场、济南的山东省商业大厦、沈阳的新北站综合中心等等。 智能大厦是现代建筑技术与信息技术相结合的产物，是以系统功能集成、计算机网络与通信办公自动化等多种技术集成为基础，通过有效分配、利用人员、设备及其资源产生综合效益，满足用户对现代画建筑功能性、经济性、管理性等方面的要求。智能大厦实施的前提是信息的共享于利用，各类智能系统中，计算机网络系统提供各种应用的平台，是最基本最关键的子系统之一。 一、需求分析 1.1 工程项目概况 智能大厦或智能建筑物的组成统称包括三大基本要素：即楼宇自动化系统（BAS, Building Automation System）、通信自动化系统（CAS, Communication Automation System）和办公自动化系统（OAS, Office Automation System）。通常人们把它们成为3A。建筑环境是智能大厦基本组成要素的支持平台。 设计智能大厦的目的是，通过对建筑物结构、系统、服务和管理四个基本要素以及它们之间内在联系的分析，运用系统工程的观点进行优化组合（系统集成），来提供一个投资合理、舒适、安全、方便环境的建筑物。为此，智能大厦应满足两个基本要求，达到四个主要目标，实现三项服务功能。 1.1.1 两个基本要求： 1、对于大厦的管理者来说，智能大厦应当有一套挂历、控制、运行、维护的通设施，能够花较少的经费便能及时地与外界取得联系（例如消防队、医院、安全保卫机关、新闻单位等）。 2、对大厦的使用者来说，要有一个有利于提高工作效率、有利于激发人的创
钟祥市人民医院扩建新院区总体规划方案设计 设计说明 １．项目背景 1.1工程概况 本项目建设地点位于钟祥市楚商大道，新院区总土地面积335390平方米，地块的西侧、北侧为规划道路，南侧为楚商大道，东侧为高速公路连接线，地理位置优越，交通便利，周边水网环绕，自然环境优美。 钟祥市人民医院是一所现代化综合性医疗保健中心，建成后将为钟祥市广大市民提供医疗、保健、疗养等服务，同时兼顾覆盖荆门地区的普通人群，成为区域医疗中心的重要窗口。 同时，医院要将高水准的医疗设施环境和能够灵活对应时代变迁又能适应最新医疗技术的更新所需求的医院有机结合在一起，打造治疗与疗养的全新平台，为医院的使用者提供舒适的工作、生活、治疗、研究的环境。院区的构筑上最大限度的体现崇尚自然、人文、和谐的精神。 1.2设计原则 1、立足于建设成为国内领先的现代化医疗中心。 2、明确的功能分区，并有机的衔接在一起。 3、充分考虑动静交通组织、出入口设置，主要是要考虑好院区内部交通与城市交通的关系，有效缓解现状交通压力。 4、参照绿色建筑等级（三星）标准，使医院建设成为“城市中的花园，花园中的医院”。 5、合理设置环卫、院感、消防等相关医疗配套及后勤保障设施。 1.3设计理念 1、“生态医院”。以将钟祥市人民医院新院区建设成为“城市中的花园，花园中的医院”为目标，着重于为病患创造一个适宜的康复环境。钟祥市“花园医院”可持续性概念设计主要体现在以下几个方面：第一，花园的建立方式是实用并可自我维护的；第二，创造花园中人与自然的和谐关系；第三，采用节能环保的综合性环境景观设计。医院整体布局方面则通过医院街串联纽带作用，集中原来分散的建筑体量，形成建筑综合体，既可以节省能耗，缩短交通流程；通过中庭又能组织建筑间的自然通风采光系统，让医院运营达到最低能耗，满足绿色低碳的设计原则。 2、“人文医院”。秉承以人为本的规划宗旨，从满足病人需求的角度出发，围绕便捷就医流程设计，优雅休闲空间嵌入，方便安全生活设施设置，营造温馨安逸的家庭氛围，让病人充分体验最舒适人文关怀。 3、“高效医院”。通过医院街引导医院人流、物流、交通流、专业流、信息流，使病人就诊、专业分隔、物品输送、车辆引导、信息传递的流线简洁、清晰，让医患充分感受各方面的便捷，医疗效率达到最高效。 4、“信息化医院”。医院临床管理信息化，以实现数字化医院，智能化医院大楼为目标。通过呼叫系统、闭路电视示教系统、远程医疗系统、病房内广播与电视接收系统、医院技防安保系统、LED电脑显示屏及电脑触摸咨询系统、综合布线系统、楼宇机电设备管理系统、病理图像网络通讯系统等，达到信息处理的无纸化和无片化，实现智能化大楼的资料综合共享，提高服务和管理的高效率，达到多、快、好、省的高效益目标。 2.总平面设计 2.1设计依据 2.1.1钟祥市人民医院扩建新院区总体规划方案设计要求 2.1.2用地现状地形图 2.1.3国家及地方颁布的各种有关设计规范和规程: 《城市用地分类与规划建设用地标准》（GBJ137-90） 《城市道路和建筑物无障碍设计规范》（JG50-2001 J114-2001） 《城市用地竖向规划规范》（CJJ83-99） 《城市道路设计规范》（CJJ37-90） 《建筑设计防火规范》（GB50016-2006）（2006年版） 《民用建筑设计通则》（GJ50352-2005）； 《综合医院建筑设计规范》JGJ49-88 2.2总平面布局 根据医疗流程最短、最便捷的目标，具体规划布局： 1、门诊综合楼平行楚商大道设置，后退道路100米，形成医院入口广场。 2、急救中心设在门诊楼东侧，可从楚商大道和高速公路连接线两个方向进入，畅通的交通有利于提高急救效率，也方便夜间独立运营。 3、在门诊综合楼和住院部之间设置医院街，医院街一层设置步行廊、休息厅、导医台、小超市、等公共用房，每层均设置医技科室，既有良好的导向性，也为患者提供了院内治疗、休息的
医院规划与建筑设计浅谈 一、医院建筑的规划与进展中存在的咨询题 近几年来，随着国民经济的飞速了展，人民生活水平的持续提升，我国医院的建筑下进入快速进展的时期。各地均有大量的医院建筑项目在建设中，但在进展过程中，既有成功的体会，也遇到过诸多咨询题，留有一些遗憾，造成一些诸如功能不够合理，经济上有白费现象等，现就这些咨询题做 一个简单的论述。 1、建筑项目缺少严谨、科学的可行性论证。目前中国各计委在项目审批的过程中，均要求有可行性论证报告，但大多数流于形式，其内容一样是简单的医院情形介绍，项目的可行性和必要性的分析比较浮浅，缺乏整体的医疗环境的论证与分析和项目经济性的比较，这就造成了投资的盲目性。 2、在项目论证的初期，缺乏有关专业设计人员的参与。目前在项目论证的初始时期，一样仅由医院方来组织、审批，拟定项目任务书等。他们尽管对医疗功能较为熟悉，但由于他们对建筑设计专业知识和规范不专门了解，导致有些院方的设想因与建筑规范的矛盾而无法实施或得不到专门好的体 现。 3、另一咨询题是缺乏长远的规划或规划不够合理。这有以下几个方面的咨询题： 1）医院所在都市的规划不够科学，导致医院总体用地、总体位置的不合理，或者由于都市规划的调整而阻碍了医院建设的环境和进展，如某医院门诊楼建成后时咨询不长，因门前都市道路拓宽，造成门前广场减小，不得不对入口等做一些变动。还有某医院邻近都市规划增加高架路，对医院的交 通和病人就医，休息的环境造甩专门大阻碍。 2）医院本身的建设缺乏应有的规划，在医院建设的初期一样都做过规划，但限于当时的局限性和后来各种情形的变化，导致不能完全按最初的规划执行或进行合理的调整，造成重复建设或建筑过早拆除等白费现象。现在国家规范中一类建筑的使用寿命为50年，一样砖混结构的房屋也达30年，但现在专门多医院建筑只使用了20年、30年甚至已只有10年多就拆掉了，实际上等于其最早的投资只产生了小部分的效益，而没有充分发挥其作用。 还有的医院限于建楼时的财力不足，导致新建筑在建成后专门短时刻内即需改造，造成不必要的白 费。 3）造成规划不合理的另一个因素是都市规划人员和医院规划的评审人员，缺乏必要的医院设计知识，有些设计和评审人员只是按照一样民用建筑的设计观点看待医院建筑。 4）医院方与政府主管部门的因素，有时是因长官意志，追求形象工程等的阻碍；有时是因为甲方对工期的要求太紧，造成设计人员无法对医院的规划作出合理的、科学的设想。现在中国的设计周期远远低于欧美等发达国家的设计周期，致使设计不够精细，后来造成不必在的变更和白费现象。针对以上所述，解决咨询题的方法已专门明确，一是每个项目要做充分的、合理的、科学的前期论证工作；二是每个医院要做出科学的规划；三是在项目的初始时期即邀请有关专业的设计人员参与论证，策划、制订任务书等；四是在项目各了时期的论证、评审要邀请真正明白医院设计的专家评 审。 二、医院建筑的进展趋势与设计理念 随着生活水平的持续提升，人对健康生命价值的重视，医院建筑总体的进展趋势只有一条，确实是

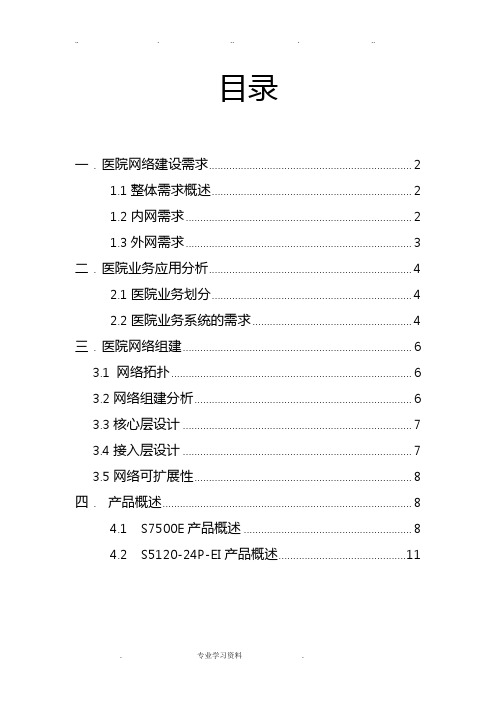

目录 一．医院网络建设需求 (2) 1.1整体需求概述 (2) 1.2内网需求 (2) 1.3外网需求 (3) 二．医院业务应用分析 (4) 2.1医院业务划分 (4) 2.2医院业务系统的需求 (4) 三．医院网络组建 (6) 3.1 网络拓扑 (6) 3.2网络组建分析 (6) 3.3核心层设计 (7) 3.4接入层设计 (7) 3.5网络可扩展性 (8) 四．产品概述 (8) 4.1 S7500E产品概述 (8) 4.2 S5120-24P-EI产品概述 (11)
