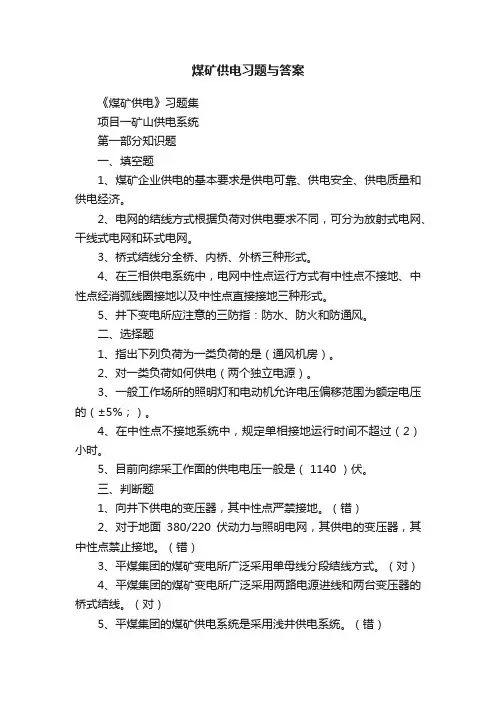

《煤矿供电》习题集
项目一矿山供电系统
第一部分知识题
一、填空题
1、煤矿企业供电的基本要求是供电可靠、供电安全、供电质量和供电经济。
2、电网的结线方式根据负荷对供电要求不同，可分为放射式电网、干线式电网和环式电网。
3、桥式结线分全桥、内桥、外桥三种形式。
4、在三相供电系统中，电网中性点运行方式有中性点不接地、中性点经消弧线圈接地以及中性点直接接地三种形式。
5、井下变电所应注意的三防指：防水、防火和防通风。
二、选择题
1、指出下列负荷为一类负荷的是（通风机房）。
2、对一类负荷如何供电（两个独立电源）。
3、一般工作场所的照明灯和电动机允许电压偏移范围为额定电压的（±5%；）。
4、在中性点不接地系统中，规定单相接地运行时间不超过（2）小时。
5、目前向综采工作面的供电电压一般是（ 1140 ）伏。
三、判断题
1、向井下供电的变压器，其中性点严禁接地。（错）
2、对于地面380/220伏动力与照明电网，其供电的变压器，其中性点禁止接地。（错）
3、平煤集团的煤矿变电所广泛采用单母线分段结线方式。（对）
4、平煤集团的煤矿变电所广泛采用两路电源进线和两台变压器的桥式结线。（对）
5、平煤集团的煤矿供电系统是采用浅井供电系统。（错）
6、对于井下中央变压所，母线采用并列运行方式。（对）
四、名词解释
1：一类负荷：凡因突然中断供电造成人身伤亡事故或重大设备损坏，给国民经济造成重大损失在政治上产生不良影响的负荷。
2、电力系统：是指有发电厂内的发电机，电力网内的各种输入电线路和升降压变电所以及电力用户组成的统一整体
3、电力网：电力网是电力系统的重要组成部分。它由变电所及各种不同电压等级的输电线路组成。
第二部分技能题
1、作为供电区队技术员，在选择煤矿企业的供电电压时，必须考虑那些因素？
1、答：取决与企业附近电源的电压等级，用电设备的电压、容量及供电距离
2、按照煤矿变配电工是操作具有断路器和隔离开关的控制线路的的要求进行操作？并口述操作过程与原理。
2、答：送电时，先合隔离开关，后合断路器。停电时，先断开断路器，后断开隔离开关。因为隔离开关无灭弧装置。
3、说出煤矿企业中常用的电压等级。各级电压的主要用途是什么？
3、（参照P9~P10）
第三部分创新能力题
1、以煤矿企业的供电模型为例，绘制矿山供电系统图，并说出各级变电所的结线方式和运行方式。
1、（参照P20，图1—16）
项目二负荷计算与变压器的选择
第一部分知识题
一、填空题
1、电容器补偿方式有单独就地补偿、分散补偿和集中补偿方式三种。
2、我国规定：矿井变电所的主变压器一般选用两台。
3、变压器的功率损耗包括有功率损耗损耗和无功率损耗损耗两部分。
二、选择题
1、我国规定：对于功率因数高于（0.9 ）的用户给予奖励。
2、目前，我国煤炭企业用人工补偿法来提高功率因数的方法是（并联电容法）。
3、目前，我国煤矿提高功率因数用的并联电容器组常采用（三角形）接法。
三、判断题
1、补偿电容器组应该单独装设控制、保护和放电设备。（对）
2、当电源电压和频率不变时，变压器铜损是固定不变的。（错）
四、名词解释
1、需用系数：我们将用电设备组实际负荷总容量与其额定容量之和的比值成为需用系数。
2、变压器的经济运行：根据负荷的变化情况，调整变压器的运行方式，使其在功率损耗最小的条件下运行。
3、无功经济当量：电力系统每输送1Kvar的无功功率，在系统中所产生的有功功率损耗的千瓦数，单位是Kw/kvar。
第二部分技能题
1、负荷计算在实际中如何应用
答：负荷计算是为电气设备、输电线和继电保护装置的选择提供重要的计算依据。负荷计算的准确与否直接影响着供电设计的质量。
2、作为一个企业的机电技术人员时，常采用哪些方法来提高企业的自然功率因数？
答：（1）正确的选择并合理使用电动机，使其不轻载或空载运行。（2）合理选择变压器容量，适当调整其运行方式，尽量避免变压器空载或轻载运行。（3）对于容量较大，且不需调整的电动机（如矿井通风机），尽量选用同步电动机，并使其运行与过激状态。
3、在进行对企业进行供电设计时，如何确定变压器的台数和容量和型号？
答、根据负荷对供电可靠性的要求来确定台数，根据负荷的大小确定容量，型号尽量考虑低损耗、效率高的变压器。
项目三短路电流
第一部分知识题
一、填空题
1、在三相供电系统中，短路的基本类型有：三相短路、两相短路、两相接地短路、单相短路、和单相接地短路等。
2、短路电流的效应包括电动力效应和。
3、在同一点短路时Id（2）= Id（3）。
二、选择题
1、产生短路冲击电流的时间为短路后（0.01 ）秒内。
2、在电力系统发生短路时由于电路中存在（电感），使电路不能产生突变，必须经过一个暂态过程。
三、判断题
1、阻抗的等效折算的原则是折算前后元件所消耗的功率不变。（对）
２、在我国煤矿井下供电系统中是不存在单相短路故障的。（对）
3、在我国380/220伏供电系统中是不存在单相短路故障的。（错）
四、名词解释
１、短路：是指电位不同的点在电气上被短接
２、无限大电源容量系统：无限大大电源容量系统：是指电力系统的电源容量无穷大，该系统中，无论电流有多大，其电源电压保持不变，即内阻抗为零。
３、短路电流的假想作用时间：短路电流的假想作用时间：为了简化计算，将短路电流ｉｓ在持续时间ｔ０内产生的发热量，假设是由断路电流稳态Ｉｓｓ经某一假象时间ｔｉ所产生的。ｔｉ是短路电流的假想作用时间。
第二部分技能题
１、在实际工作中如何计算短路电流值？
１、为了使电力系统可靠、安全地运行，将短路带来的损失和影响限制在最小的范围内，必须正确地进行短路电流计算。
２、在实际工作中造成短路故障的原因及短路故障造成的危害？
参考P4６
３、《煤矿安全规程》为什么规定，井下电缆不允许盘成圆圈状或8字放置，应该如何放置？
考虑电流的热效应和电动力效应。可以盘成W形
项目四输电线路
第一部分知识题
一、填空题
1、输电线路分架空线路和电缆线路两大类。
2、电杆按作用和位置不同可分直线杆耐张杆转角杆终端杆分支杆跨越杆换位杆。
3、电力电缆按绝缘材料可分为纸绝缘电缆、橡胶绝缘电缆和塑料绝缘电缆三种。
二、选择题
1、对输电距离远、容量大、运行时间长、年运行费用多的线路，其截面应按（经
济电流密度）选择。
2、对负荷电流小、线路长的低压干线应按（允许电压损失）初选。
3、电动机启动时的端电压一般不低于额定电压的（75% ）。
三、判断题
1、在有火灾、爆炸危险的场所严禁使用铝芯和铝包电缆。（对）
2、普通橡胶电缆也可以在易燃、易爆场所使用。（错）
3、阻燃胶电缆可以在易燃、易爆场所使用。（对）
4、屏蔽电缆特别适用于向具有爆炸危险的场所和移动频繁的设备供电。（对）
5、屏蔽电缆的各屏蔽层都是接地的。（对）
6、屏蔽电缆特别适用于向移动设备供电。（错）
四、名词解释
1、架空导线的弧垂：架空导线的弧垂：是指架空线路的最低点与两端电杆导线的垂直距离。
2、经济截面：年运行费用最小的导线截面
3、年最大负荷利用小时数：是线路全年的输送电量都按照最大负荷输送时所需要的时间。
第二部分技能题
1、作为电气安装工如何正确进行电缆敷设？答：直接埋地敷设、电缆沟敷设、排管敷设、架空与沿墙敷设。
2、如何选择导线截面？
答：（1）按长时允许电流选择。（2）按允许电压损失选择。（3）按经济电流密度选择。（4）按机械强度选择。
3、在进行导线截面的校验时，如果导线截面的某项校验不合格，通常可以采用那些措施来处理？
答：（1）增大导线截面。（2）分散负荷，增加线路回数。（3）移动变电所的位置，使其靠近用电设备。（4）更换大容量变压器或有条件时使变压器并列运行。（5）改变变压器调压抽头，提高变压器的二次电压，但在设计时不易采用。（6）在矿井井下采用移动变电站。（7）提高额定电压等级。
项目五高低压电器
第一部分知识题
一、填空题
1、交流电额定电压为1200 伏及以下或直流电额定电压为1500 伏及以下的开关（电器）属于低压开关（电器）。
2、在使用中，电流互感器二次侧不得开路；电压互感器二次侧不得短路。
3、去游离的主要形式有复合与扩散。
二、选择题
1、高压隔离开关具有（没有灭弧装置）。
2、少油断路器中的油主要起（、灭弧）。
3、变截面熔体在短路时，可在（、窄部）处熔断。
4、变截面熔体在过负荷时，可在（C、宽窄结合部）处熔断。
5、电流互感器二次侧的额定电流一般为（ 5 ）安。
6、电压互感器二次侧的额定电压一般为（100 ）伏。
三、判断题
1、高压隔离开关可以断开短路电流。（错）
2、高压负荷开关可以断开短路电流。（错）
3、高压断路器可以断开短路电流。（对）
4、同一熔断器中，可装入不同额定电流的熔体，但熔体的额定电流不得超过熔断器的额定电流。（对）
四、名词解释
1、成套配电装置的一次电路方案：成套配电装置的一次电路方案：是指主回路的各种开关、互感器、避雷器等元件的接线方式。
2、成套配电装置的二次电路方案：成套配电装置的二次电路方案：指测量、保护、控制和信号装置的接线方式。
第二部分技能题
1、开关电器常用的有哪几种灭弧方法？答：（1）速拉灭弧法（2）冷却灭弧法（3）吹弧灭弧法（4）狭缝灭弧法（5）长弧切短灭弧法（6）多断口灭弧法。
2、互感器有哪几类？各有什么作用？在使用时要注意那些事项？
答：（1）互感器有两类：电流互感器和电压互感器。电流互感器也称为仪用变流器，它将大电流变成标准的小电流（5A-1A）；电压互感器也称为仪用变压器，它将高压变成标准的低压（100V）。（2）作用：A ：隔离高低压电路B：扩大二次设备的使用范围C ：有利于二次设备的小型化、标准化、有利于大滚规模的生产。（3）注意事项：A：电流互感器的二次侧不得开路，否则铁心将过热，且二次绕组也将产生危险的过电压。B：电流互感器的二次绕组及外壳均应接地，以防止其一、二次绕组击穿时，电压窜入二次侧，危及设备和人身安全。C：接线时，电流互感器的极性一定要接正确，否则将影响测量，甚至将引起事故。D：电流互感器套管应清洁，没有碎裂、闪络痕迹。其内部没有放电和其他的噪声。
3、高压成套配电装置都设有“五防”闭锁功能，具体指那些闭锁？
、答：五防闭锁是指开关柜有五个方面的安全功能，即：（1）防止误合、误分断路器
（2）防止带负荷分合隔离开关（3）防止带电挂接地线（5）防止误入带电间隔。
4、真空断路器有哪些优缺点吗？目前的实际应用状况如何？
答：（参考P83
5、在实际工作中，有人在使用熔断器时常用铜丝、铝丝、铅丝和铁丝来代替熔体，合适吗？为什么？
答、不能替代，其它金属丝的熔点高
项目六继电保护
第一部分知识题
一、填空题
1、对继电保护装置的要求是选择性、速动性、灵敏性以及可靠性。
2、供电系统发生短路故障时，其重要的特征是电流突然增大和电压降低。
3、过电流保护一般分定时限过电流保护、反时限过电流保护、无时限电流速断保护以及有时限电流速断保护等。
4、有选择性的接地保护装置有零序电流保护和零序功率方向保护两种。
5、我们用计算出的最大三相短路电流短路电流来校验设备的动热稳定性，用最小两相短路电流短路电流来校验保护装置的灵敏度。
二、选择题
1、电磁式电流继电器的动作时间约为（001---0.05 ）秒。
2、一般电网的定时限过电流保护的时限差取（C、0.5—0.7）秒。
3、一般电网的反时限过电流保护的时限差取（0.7—0.9 ）秒。
4、继电保护装置灵敏度，对于主保护来说一般要求大于（15 ）。
5、继电保护装置灵敏度，对于后备保护来说一般要求大于（1.2 ）。
三、名词解释
1、定时限过电流保护：动作时限的长短与短路电流的大小、无关。
2、反时限过电流保护：保护装置动作时限的长短与电流的大小有关，短路点越靠近电源端，短路电流越大，动作时限越
3、电流速断保护的“死区”：没有受到保护的一段线路，称为电流速断保护的“死区”
4、三段式电流保护装置：：从以上的讨论可知，采用两阶段的速段装置可使线路全厂得到保护，发生故障时可瞬时切除经过一个限阶段t切除故障线路。缺点是：各线路的末端无后备保护，因此仍要与过；流保护装置配合使用，构成三段式电流保护装置。
第二部分技能题
1、在供电系统中，必须使用继电保护装置，为什么？
答：当被保护线路或设备发生故障时，继电保护装置能借助断路器，自动地、有选择地将故障部分断开，保证非故障部分继续运行。当被保护设备或线路出现不正常运行状态时，继电保护装置能够发出信号。提醒工作人员及时采取措施。
2、作为供电区队技术人员在进行继电保护整定时，会出现继电保护装置的灵敏度不能满足要求时，就采取哪些措施？
答：通过改变保护装置的接线方式，降低继电器的动作电流、提高继电器的返回系数和增大线路的短路电流等方法来保护装置的灵敏度。
保护装置动作时限的长短与电流的大小有关，短路点越靠近电源端，短路电流越大，动作时限越
3、大型电力变压器应具有哪几种保护措施？各保护措施的功能和作用是什么？
答：（1）瓦斯保护---作为变压器油箱内各种故障和油面降低的主保护。（2）纵联差动保护或电流速断保护---作为变压器内部绕组、缘套管及引出线相间短路的主保护。（3）过电流保护---作为变压器外部短路及其主保护的后备保护。（4）过负荷保护---跳闸或自动切除一部分负荷。
项目七变电所二次回路
第一部分知识题
一、填空题
1、操作电源有直流和交流电源两种。
2、在工矿企业35KV变电所中，断路器一般采用直流电磁机构电磁机构。6KV配出线断路器一般采用就地控制控制，6KV～10KV进线及母联断路器与35KV断路器采用控制。
第二部分技能题
1、说出交流操作继电保护装置的接线方式，各适用于哪些保护对象？
、答：有直接动作式、间接动作去分流式和电容储能式等三种。
直接动作式：只使用于无时限过电流保护及速断保护。
间接动作去分流式过电流保护接线。
电容储能式继电保护接线适用于过负荷、低电压和变压器保护等故障电流小的保护装置。
2、中央信号装置能反映哪些信号？
答：中央信号装置包括事故信号和预告信号。当变电所任一配电装置的断路器事故跳闸时，启动事故信号；当出现不正常运行情况或操作电源故障时，启动预告信号。
3、变电所微机保护装置的硬件有那些？有那些优点？
答：微机监控系统可对变电所中的电器设备适时监控；可进行数据的自动采集、处理、打印和显示，当其中某些参数偏离规定值时，可发出越限报警;能对事故进行综合分析等。
硬件组成（参考P233）。
项目八供电安全技术
第一部分知识题
一、填空题
1、触电按电流对人体的伤害程度分为电击和电伤两大类。
2、接地的类型按照接地的目的和作用不同可分为：工作接地、保护接地、防雷接地、防静电接地和重复接地等。
3、井下三大保护指保护接地、短路保护和漏电保护。
4、一般规定：工频交流的极限安全电流值为30mA。煤矿井下潮湿多尘，通常人体电阻取1千伏作为计算依据。触电电流与触电时间的乘积不得超过30mAS 。
5、根据有关规定，井下接地网上任一保护接地点测得的接地电阻值不得超过2 欧姆，每一移动式或手持式电气设备同接地网之间的电缆接地芯线的接地电阻值都不得超过 1 欧姆。
6、煤电钻保护装置应具有漏电保护、短路保护、过载保护和自动停送电等功能。
7、过电压分内部过电压和大气过电压两类。
8、大气过电压分直接雷击过电压、感应过电压和反击过电压三种。
9、目前常用的避雷器有管型避雷针、阀型避雷针和压敏电阻避雷针等。
10、内部过电压根据发生的原因分为操作过电压、电弧接地过电压及谐振过电压等。
11、变电所的防雷保护有直接雷击过电压线路传来的感应入侵波过电压及落雷时产生的反击过电压。
二、选择题
1、一般煤矿企业安全电压采用（36 ）伏。
2、一般认为在距单根接地体或接地故障点（20 ）米左右的地方，电位已趋近于零。
3、下列那种接地属于工作接地。（变压器中性点接地）
4、下列那种接地属于保护接地。（互感器二次侧接地、电器设备外壳接地、零线接地）
5、井下主接地极有（ 2 ）个。
6、井下主接地极装设在（井底车场水仓中）。
7、用来防止直接雷击的装置的是（、避雷针、避雷线）。
8、用来防止电气设备遭受感应雷过电压的装置是（避雷器）。
三、判断题
1、人体触电时，电伤的危害比电击的危害大。（错）
2、三相四线制的中性线上不能装设熔断器，对单相线路当有接零的设备时，零线上时也不能装设熔断器的。（对）
3、管型避雷器只用于保护变电所的进线和线路的绝缘薄弱处。（对）
4、阀型避雷器主要用于保护变压器和高压电器免遭受感应过电压的危害。（对）
5、压敏电阻型避雷器广泛用于低压电气设备的过电压保护。（对）
四、名词解释
1、工作接地：为了保证电力系统中电气设备在任何情况下，都能安全、可靠地运行。要求系统中某一点必须用导体与接地体相连接
2、保护接地：为防止人及电气设备因绝缘损坏而带的外露金属部分造成的人体触电事故，将电气设备中所有的正常时不带电、绝缘损坏时可能带电的外露部分接地，称为保护接地。
3、重复接地：将供电系统中的零线的一处或多处，通过接地装置与大地再次连接的措施。
4、接触电压：：当人体接触到带电的金属外壳时，人体接触部分与站点之间的电位称为接触电压。
5、过电压：：由于某种原因造成设备的电压异常升高，其数值大大超过设备的额定电压，是使设备绝缘击穿或闪络
6、大气过电压：是指有雷云直接对地面地面上的电气设备放电或对设备附近的物体放电，而在电力系统引起的过电压。
第二部分技能题
1、煤矿企业常用那些方法来预防触电事故的发生？
（1）使人体不能接触和接近带电导体。（2）人体接触较多的电气设备采用低电压。（3）设置保护接地或接零装置。（4）设置漏电保护装置。（5）井下及向井下供电的变压器中性点严禁直接接地。
2、人体触电后，在急救中要作到“两块”、“一坚持”、“一慎重”。其具体内容是什么？答：“两快“指快速切电源和快速进行抢救，因为电流通过人体所造成的危害程度主要取决于电流的大小和作用时间的长短，因此抢救触电者最要紧的是快速切断电源。
“一坚持“是对失去知觉的触电者持久连续地进行人工呼吸与心脏挤压，在任何情况下，这一抢救工作决不能无故中断，贸然放弃。
“一慎重”慎重使用药物，只有待触电者的心脏跳动和呼吸基本正常后，方可使用药物配合治疗。
3、在煤矿井下为什么一定要用检漏继电器，其作用是什么？
答：（1）正常时监视电网对地的绝缘水平。（2）当电网对地绝缘水平下降至危险程度时，与自动馈电开关配合切断电源。（3）对电网对地电容电流进行补偿
4、安全用电的保护接地方式有几种，各适用什么系统？
保护接地可分为TT系统、IT系统和TN系统。
TT系统只适用于功率不大的设备，或作为精密电子仪器设备的屏蔽设备。
IT系统是在中性点不接地或通过阻抗接地的系统中,将电气设备的外露可导部分直接接地,.在矿井下全部使用这种接地保护系统。
TN系统适用的场合请参考教材《工矿企业供电指导》。
5、井下保护接地系统由哪几部分组成？
答：井下保护接地系统由主接地极、局部接地接地母线、辅助接地母线、连接导线和接地线等组成。
6、怎样才能保证井下局部接地极可靠地工作？
答：局部接地极可用面积不小于0.6mm2，厚度不小于3 mm的钢板，放在巷道的水沟
中。在无水沟的地方，局部接地极可用直径不小于35mm，长度不小于1.5m的镀锌钢管,垂直打入潮湿的地中.为降低接地电阻钢管上要钻直径不小于5mm的透孔20个以上。
7、供电工程要安全可靠地使用接零系统，在安装和使用时，技术员要向工人们讲解那些注意事项？答：（1）保护接零只能用在中性能点直接接地系统中，否则当发生单相接地故障时，由于接地外壳与地接触不良，不能使保护装置动作，此时当人触及任一接零的设备外壳时，故障电流将通过人体和设备流回零线，危及人身的安全。（2）在接零系统中不能一些设备接地，而另一些接地。这种情况属于在同一个供电系统中，TN方式和TT方式配合使用，如前所述，在TT系统方式下当接地设备发生单相碰壳时，线路的保护装置可能不会动作，使设备外壳带有110V危险的对地电压，此时零线上的对地电压也会升高到110V，这将使所有的接零设备的外壳全部带有110V的对地电压，这样人只有接触到系统中的任一设备都会有触电的危险。（3）在保护接零系统中，电源中性点必须接地良好，其接地电阻不得超过4欧。（4）为迅速切除线路故障，电网任何一点发生单相短路时，短路电流不小于其保护容体额定电流的4倍或不小于自动开关过电流保护装置动作电流的1.5倍。（5）为了保证零线接地和有足够单相短路电流，要求零线材料应与相线相同，零线的截面高水应不小于10-3所列数值。
8、在实际工作中，什么情况下要安装重复接地？、答：在保护接零系统中（TN 系统），在架空线路的干线的和分支的终端及沿线1KM处，零线都要进行重复接地；架空线的零线进出户内时，在进户处和出户处零线都要进行重复接地。
9、内部过电压有哪几种？是如何采取措施来保护的？
答（１）操作过电压。（２）电弧接地过电压。（３）谐振过电压。
为防止切断空载变压器时产生的操作过电压对变压器绕组绝缘的损坏，可在变压器入口处装设阀型避雷器来保护，为防止真空短路器或真空接触器切断感性负荷时，产生的操作过电压对设备绝缘的损坏可在电路中加装压敏电阻或阻容吸收装置来保护，为防止电路中可能出现的谐振过电压可采取调整电路参数或装设电容器破坏其谐振条件来防止这种过电压的发生。
项目九采区供电
第一部分知识题
一、填空
1、矿用电气设备常采用的防爆措施有隔爆外壳、本质安全电路和超前切断电源和
快速断电系统三种。
2、当瓦斯在空气中的浓度为8.2%-8.5%、时，最容易爆炸，在9.5% 时，爆炸压力最大。
3、矿用电气设备的隔爆外壳必须具有耐爆和防爆能。
4、瓦斯爆炸所需要的最小能量为0.28 焦耳。
5、矿用电气设备分矿用一般型和矿用防爆型两大类。
6、QCZ83 --120（225）型真空磁力启动器具有过载、端相和短路保护功能。
二、选择题
1、下列那些电气设备不属于隔爆设备。（A、矿用一般高压配电箱）
2、下列那些电气设备属于隔爆设备。（主水泵）
3、电压为35千伏及以下的户内配电装置多采用（、矩形）截面的母线。
4、在矿山供电系统中，通常采用那种方法来限制井下变电所母线的短路电流。（、使用电抗器）
5、选择电气设备的类型依据是。（环境）
三、判断题
1、矿用一般型高压配电箱是防爆电气设备。（错）
2、变压器的分接头如为无载调压装置，则必须在停电后调整（对）。
3、矿用油浸动力变压器是防爆电气设备。（错）
4、对远距离频繁操作的低压开关应选断路器。（错）
5、隔离开关不用进行断流能力的校验。（对）
四、名词解释
1、本质安全电路：是指电路系统或设备在正常或在规定的故障状态下，产生的火花和火花效应均不能点燃瓦斯和煤尘。
2、隔爆电气设备的耐爆性和隔爆性：将电气设备置于隔爆外壳内，当壳内发生瓦斯爆炸时，外壳既不破裂或变形，也不致引燃壳外的瓦斯或煤尘，即外壳必须有耐爆性和隔爆性能。
3、解释BGP9L—A的意义：3、解释BGP9L—A的意义：隔爆高压配电装置90年代联合设计设计序号为A
第二部分技能题
1、矿用防爆电气设备的防爆性能，分为哪几种？其标记的含义是什么？
答：隔爆型电气设备其标记为“d ” 增安型电气设备其标记为“e”本质安全型电气设备其标记为“I ” 隔爆兼本质安全型电气设备其标记为“di ”。
2、BKD-630/1140（660）智能型矿用隔爆型真空馈电开关，具有哪些保护？用来控
制那些电气设备？
答：适用于有瓦斯和爆尘爆炸的危险矿井下，作为移动变电站低压侧开关，或单独作为配系统总开关或分路配电开关使用。它的功能是具有过载、短路、过电压、欠电压、漏电和漏电闭锁保护；具有断路器故障检测、保护功能自检测试系统自检、网络通信等功能；具有电源、通信状态、运行、过载预警、故障等指示液晶屏信号指示。（P108。）
3、什么叫电气设备“失爆”，常用的失爆的原因有哪些
？答：隔爆型电气设备失去了耐爆性或隔爆性称为失爆。常见的失爆现象见《煤矿安全技术》
4、调节井下变压器的±5%抽头？操作时的注意事项？答：可以断开高压电源后，通
过改变箱体上部分接线盒中连接片的位置，调整变压器二次输出电压。如果二次测电压过高调到+5%抽头，如果二次测电压过低调到-5%抽头。
5、井下移动变电站的作用，组成和用途及其突出优点。答：（参见P122）
6、选择和校验隔离开关与断路器。
答：隔离开关不用进行断流容量和极限分断电流的校验，因为断路器不能分断负荷电流和短路电流。而断路器有校验项目
7、煤矿供电系统使用电抗器的条件是什么？在矿山供电系统中当井下中央变电所
母线的短路容量超过井下高压配电箱的额定电流容量时，必须采取限制短路电流的措施。
8、供电系统中的最大运行方式和最小运行方式如何选择？
答：系统在该运行方式下运行时，具有最小的短路阻抗值，发生短路时产生的短路电流最大的一种运行方式称为最大运行方式；反之，称为最小运行方式。
9、在供电设计中遇到母线动稳定性校验不合格时，如何补救？
答：如果母线的动稳定性不符合要求时，可采用增大母线截面积，缩短跨距、增加母线相间距，将竖放的母线平放或更换允许弯曲应力大的母线材料等措施。
10、在煤矿井下供电系统中，如果电压损失过大将会影响到电气设备的正常工作，作为机电技术员应该如何安排解决方法？
答：（1）增大电缆截面。（2）采用移动变电站使高压深入到工作面顺槽来缩短低压供电距离，可使电压质量得到很大的提高。（3）提高用电质量得到很大提高。（4）提高电压等级也是一个相当有效的措施
11、在煤矿采区供电系统的设计过程中，进行采区供电系统设计方案拟定时应考虑哪些事项？
答：当功率因数低时应进行无功功率的补偿；掘进工作面局部通风机应有专用变压器、专用开关和专用线路；必须装设风电闭锁；掘进与采煤工作面分开供电等。各采煤工作面最好也应分开供电；不允许用过载保护兼电动机的断相保护，否则会使电动机烧毁。
12、我国《煤矿安全规程》为什么规定，井下供电系统必须作到“三无、四有、三全、三坚持”，其含义是什么？
答：“三无”指无鸡爪子、无羊尾巴、无明接头;“四有”指有过流和漏电保护装置、有螺丝钉和弹簧垫、有密封圈和挡板，有接地装置; “两齐”电缆悬挂整齐，设备硐室清洁整
齐；“三全”指防护装置全、绝缘用具全、图纸资料全；“三坚持”坚持使用检漏继电器、坚持使用煤电钻综合保护装置、坚持使用瓦斯电和风电闭锁。
13、对井下掘进工作面通风机进行供电要实行“三专”、“两闭锁”，为什么？
答：“三专”指对通风机的供电要使用专用线路、专用开关、专用变压器。
“两闭锁”指风电闭锁、瓦斯电闭锁。
1-1试述电力系统的组成及各部分的作用？ 各级电压的电力线路将发电厂、变配电所和电力用户联系起来的一个发电、输电、变电、配电及用电的整体即为电力系统。电力系统由以下几部分组成： （1）发电将一次能源转换成电能的过程即为“发电”。根据一次能源的不同，有火力发电、水力发电和核能发电，还有风力、地热、潮汐和太阳能等发电方式。 （2）变电与配电 变电所的功能是接受电能、转换电压和分配电能。 仅用于接收和分配电能，而没有变压器的场所称为配电所 （3）电力线路电力线路将发电厂、变电所和电能用户连接起来，完成输送电能和分配电能的任务。 （4）电能用户包括工业、企业在内的所有用户（用电单位），使用（消耗）电能 1-4 电力系统中性点运行方式有哪几种？各自的特点是什么？ 答：电力系统中性点运行方式有中性点有效接地系统（包括中性点直接接地系统）和中性点非有效接地系统（包括中性点不接地和中性点经消弧线圈或电阻接地）。 1）中性点不接地系统 特点：发生单相接地故障时，线电压不变，非故障相对地电压升高到原来相电压的√3倍，故障相电容电流增大到原来的3倍。 2）中性点经消弧线圈接地系统 特点：发生单相接地故障时，与中性点不接地系统一样，非故障相电压升高√3倍，三相导线之间的线电压仍然平衡。 3）中性点直接接地系统 特点：当发生一相对地绝缘破坏时，即构成单相接地故障，供电中断，可靠性降低。但由于中性点接地的钳位作用，非故障相对地电压不变。电气设备绝缘水平可按相电压考虑。在380/220V低压供电系统中，采用中性点直接接地可以减少中性点的电压偏差，同时防止一相接地时出现超过250V的危险电压。 2--2在供电系统设计中，考虑上述因素后就需要确定一个最大的、恒定不变的等效负荷来代替实际变化的真实负荷，作为工程设计的依据。该最大的、恒定不变的等效负荷（假想负荷）在供电系统工程设计中称为计算负荷。 实际负荷：真实存在、随机变化的； 计算负荷：假想最大的、恒定不变的等效负荷； 假想负荷于实际负荷之间的关系（等效含义）： 根据计算负荷所选择的配电设备，在实际负荷长期作用下，其温升不超过配电设备在规定使用年限内所允许的最高温升。 即：用电设备在实际运行中对配电设备所产生的最大热效应与计算负荷（等效负荷）产生的热效应相同。 计算负荷是供电系统结构设计、导线及变压器等配电设备参数选择的依据。 从发热的角度分析，计算负荷在数值上等于用户典型日负荷曲线中的30min最大平均负荷P30。 变压器台数选择应考虑哪些因素？什么是明备用？什么是暗备用？ 答：台数选择考虑因素：（1）供电可靠性要求（2）负荷变化与经济运行（3）集中负荷容量大小 明备用：一台变压器工作，另一台变压器停止运行作为备用，此时两台变压器均按最大负荷
保护电力设施与安全用电宣传单 为了您和大家的安全,请您爱护好电力设施 1、电力设施受国家法律保护，禁止任何单位和个人从事危害电力设施的行为。保护电力设施安全，是每个公民应尽的义务。 2、禁止在电力设施周围进行爆破作业，开挖取土；禁止向电力线、变压器上抛掷物体。 3、禁止利用电力线路杆（塔）、拉线拴牲畜、悬挂物体、攀附农作物和作起重牵引地锚。禁止在杆（塔）上架设通信线、广播线和安装广播喇叭。 4、禁止在电力线路下和杆（塔）附近建房、修路、烧油菜麦梗、烧窑、烧荒、种树栽竹、打场堆物、堆放垃圾、倾倒有害的化学物品。 5、任何单位和个人不得非法占用变电设施用电、输电线路走廊和电缆通道。 6、凡在架空电力线路导线边线向外延伸如下距离内新建、改建或扩建建筑物，必须到供电部门办理有关电力设施安全审批手续后方可施工。 10千伏5米；35—110千伏10米；220千伏15米 7、在架空电力线路保护区内（范围参照第5条）新种
植或自然生长的可能危及电力设施安全的高杆植物，应当予以砍伐，电力企业不支付任何费用。 8、未经公安、工商管理部门批准，禁止任何单位和个人收购、销售废旧电力设施器材。 9、任何单位和个人需要在依法划定的电力设施保护区内进行可能危及电力设施安全的作业时，应当经电力管理部门批准并采取安全措施后方可进行作业。 10、盗窃、破坏电力设施属于危害公共安全罪，处三年以上十年以下有期徒刑；造成严重后果的，处十年以上有期徒刑、无期徒刑或者死刑。 11、禁止在电力线路附近钓鱼或放风筝。 12、家长和学校应加强对未成年人的教育和监护，禁止攀爬电力线路杆（塔）、变压器台架、摇晃拉线等危害电力设施及人身安全的行为。 13、安全用电，人人有责。用电必须先申请，安装、修理找电工，禁止私拉乱接用电。 14、临时用电应向供电部门申请，并有专人负责看管，用电结束及时拆除。严禁使用挂钩线用电。 15、严禁私设电网防盗、捕鼠、狩猎和用电捕鱼。禁止使用破股线、地爬线和绝缘不合格的电线接电。 16、发现电力线断落、配电变压器等设施出现异常情况时，应立即找电工处理，并远离现场看守。
煤矿供电设计计算 煤矿供电设计计算 一、供电方案：见供电系统示意图 二、变压器选型计算 1﹑负荷统计与变压器的选择（动力）： ⑴﹑负荷统计表 负荷名称安装台数安装容量额定电压额定电流功率因数需用系数备注 刮板输送机3 55KW 660V 56.6 0.85 0.5 皮带1 55KW 660V 56.6 0.85 0.5 （2）﹑变压器容量的选择： 变压器视在功率：S=∑Pe×Kx/cos￠ =732.4×0.5/0.85 =430.82KV A 所选变压器为一台KSGB-500/6进行供电，满足要求。 式中：∑Pe—所有设备的额定功率之和：732.4KW cosφ—平均功率因数：0.85 Pn.max—该组用电设备中最大一台电动机的额定功率,55KW; ∑Pn—该组用电设备的额定功率之和,183.4KW; Kx—需用系数：K x=0.286+0.714×Pn.max/∑Pn =0.286+0.714×55/183.4 =0.5
2﹑负荷统计与变压器的选择（主风机） ⑴﹑负荷统计表 序号负荷名称安装台数安装容量额定电压额定电流功率因数需用系数备注 1 风机（主）1台2×30KW 660V 69A 0.85 1 2 风机（其它）1台60KW 660V 69A 0.85 1 单台 （2）﹑变压器容量的选择： 变压器视在功率：S=∑Pe×Kx/cos￠ =240×1/0.85 =282.35KV A ∑Pe—所有设备的额定功率之和：282.35KW 所选变压器为：KSGB- 315/6 一台，满足要求。 需用系数（Kx）：K x=1 ⑶﹑平均功率因数(cosφ)：0.85 三、电缆的选择： 1﹑馈电开关（1#）到（8#）开关 ①按长时允许电流选择电缆 A 选用MYP3×70+1×25电缆,70mm2电缆长时容许电流为215A 式中: Kx—电缆线路所带负荷的需用系数,0.42; ∑Pe—电缆所带负荷的额定功率183.4KW; Ue—电缆所在电网的额定电压,660V;
习题库 1、工矿企业对供电有那些要求为什么要有这些要求 2、什么是电力系统什么是电力网 3、电网的接线方式有那些各有何优缺点，适用于那些场合 4、中性点运行方式有几种各种方式的优缺点，适用于那些场合小接地电流系统当发生一相接地时，各相的接地电压如何变化画出当一相接地时的电压电流相量图。工矿企业总变电所的主接线有那几种方式各有何特点各适用于什么场合 5、工矿企业6（10）KV配变电所和车间变电所的主接线形式有那几种各有何特点各应用于什么场合 6、井下中央变电所接线有何特点对其位置和峒室有何要求采区变电所接线有何特点对其位置峒室有何要求 7、工矿企业用电设备按工作制分那几种各有何特点什么是负载持续率统计负荷时不同负载持续率下的额定容量为什么要损算成统一负载持续下的额定容量 8、什么是需要系数什么是负荷系数什么是同时系数什么是加权平均功率因数和加权平均效率为什么要加权平均效率 9、统计负荷时为什么要将单相用电设备换算成等效三相负荷如何进行计算 10、泵机修车间有冷加工机床12台，共50KV ，水泵与通风机共4台，容量为 KV(εn=15%)电焊机3 台,共( εn=63%)试确定车间的计算负荷 11、为什么提高功率因数如何提高功率因数 12、并联电容器的补偿有几种各有什么优缺点电容器组一般采用何种接线方式为什么 13、某工厂变电所装有一台S9-630/10型电力变压器其二次侧（380V）的有工计算负荷为420KW无功计算负荷350Kvar 试求此变电所一次侧的计算负荷及功率因数。如果功率因数未达到，问此变电所低压母线上应装多少电容器才能达到要求。 14、莫工厂现装有一台 S9-1000/10型的电力变压器，而实际负荷只有360 KV，长期低负荷运行，现为节约用电，拟摸成S9-500/10型的电力变压器，已知该地区实行两部电费制，基本电费每月为5元/ KVA电度电费为元/kWh,问该长跟换变压器每年节约多少电费（功率因数按） 15、已知莫变电所的计算容量有功功率为5620KV，无功功率为4010Kvar.?现在将功率因数提高到，试选择并联电容器的容量，台数；选择电力变压器，并计算变压器的损耗 16、什么是经济负荷什么是临近负荷什么是临近负荷率它们有什么不同 17、什么是短路产生短路的原因有那些短路的危害是那些 18、短路有那几种计算短路电流的目的和任务是什么 19、什么使无限大容量系统什么是有限电源容量系统，两个系统中短路电流的变 化有什么区别 20、思念是短路电流的冲击值，短路次暂态电流和短路稳态电流在无限大容量系统中它三者有何区别 21、短路电流非周期分量的初始值与什么有关产生短路电流的冲击值的条件是什么 22、已知年矿山地面变电所6KV母线上短路电流为68MVA 井线路限流电抗器的额定电压为6KV，额定电流为200A，百分电流为4，下井铜芯铁装电缆主芯线截面为702，长度为520没，中央变电所有 Ks7--315＼6型变电所，其技术参数见表4-9，其短路计算如图所示，试求1、井下中央变电所6KV母线上的三相短路电流短路电流冲击值和短路容量。2、矿用变压器二次侧660V 母线上的三相短路电流短路电流 23、摸地区变电站通过一条长4Km ,的10KV架空线路供电给摸工厂一个装有两台并列运行的Sl7-800＼10 型的变压器的变电站，地区变电站母线上的短路容量为300 MVA设10 KV线路电抗X=?＼Km, 使用绝对值求法求该长变电所10KV 高压侧和380V 低压侧的短路电流Is33,I3〞Iss3 Iim及短路容量Ss〝 24、短路等值电路如图所示，取基准容量Sda=100MVA现以计算出个元件的相对基准阻抗R*da和X*da 示与图中。试计算6KV 母线 S处短路时的三相短路电流，短路冲击值和
第一章 1、城市轨道交通的特点是什么？ 安全，快捷，准时，舒适，运量大，无污染，占地少且不破坏地面景观。 2、城市轨道交通有哪些类型，各有什么特点？（特点只列举了突出点） （1）地铁：单向运量3-7万人次/h，建设成本最高 （2）轻轨：单向运量2-4万人次/h （3）市郊铁路：单向运量6-8万人次/h，建设成本最低，站间距大，速度最快。 （4）独轨：单向运量1.2万人次/h。无法与其他三种接轨 3、城轨供电系统的功能及要求是什么？ 功能：全方位的服务，故障自救，系统的自我保护，防止误操作，方便灵活的调度，完善的控制、显示和计量，电磁兼容。 要求：安全，可靠，调度方便，技术先进，功能齐全。 4、城轨供电系统有哪些部分组成？各组成部分的作用是什么？ （1）外部供电系统（中压环网供电系统） （2）牵引供电系统 （3）动力照明供电系统 5、城轨供电系统采用何种供电制式？ （1）直流制式
（2）低频单相（少用） （3）工频单相 （4）交流制式（淘汰） 6、迷流腐蚀形成的原因是什么，如何防护？ 原因：钢轨和隧道或道床等结构之间绝缘电阻不是很大。牵引电流泄漏到隧道或道床等结构钢上，再流回牵引变变电的负极。 危害：（1）引起过高的接地电位，使某些含有电气接地装置的设备无法正常运行。 （2）引起牵引变电所的框架保护动作，进而使得牵引变电所的断路器跳闸，造成大范围停电事故。 （3）电腐蚀使得地下钢结构的寿命缩短 防护原则：堵，排，监测 防护措施： （1）降低走行轨的对地电位 （2）增加走行轨对地的过渡电阻 （3）敷设迷流收集网
第二章 1、城轨交通供电系统对电源有哪些要求？ （1）2路电源来自不同的变电所或同一变电所的不同母线。 （2）每个进线电源的容量应满足变电所全部以、二级负荷的要求 （3）2路电源分别运行，互为备用，一路故障，另一路恢复供电 （4）电源点尽量靠近城轨交通路线，减少电缆通道的长度 （5）要求应急电源系统能够满足一定的牵引负荷，保证正常运输的动力照明负荷。 2、城轨交通供电系统的电源电压等级有哪几种？ 集中式一般为10KV，东北地区沈阳，哈尔滨为66KV 分散式为35KV或10KV 3、城轨交通供电系统为什么会产生谐波？如何治理？ 因为城轨交通中广泛使用各种交直流换流装置以及双向晶闸管可控开关设备，这些设备均为谐波源。 治理：（1）增加牵引整流机组的脉波数 （2）安装滤波装置或谐波补偿装置 4、外部供电系统对城轨交通供电系统是供电方式有哪几种？各有什么特点？ （1）集中式供电，采用专用主变电所构成的供电方案，有利于城轨公司的运营和管理，各牵引变电所和降压变电所由环网电缆供电，具有很高的可靠性。 （2）分散式供电，在地铁沿线直接由城市电网引入多路地铁所需要的电源。
某煤矿（整合0.15Mt/a）供电设计 （仅供参考） 第一节供电电源 一、供电电源 某煤矿矿井双回路电源现已形成，其中：一回路电源由1#变电所10kV直接引入，LGJ-70型导线，距离矿区7公里；另一回路电源由2#变电所10kV直接引入，LGJ-120型导线，距离矿区20公里。 第二节电力负荷计算 经统计全矿井设备总台数84台，设备工作台数66台；设备总容量1079.64kW，设备工作容量696.34kW，计算负荷为： 有功功率：513.24 kW 无功功率：425.94 kVar 自然功率因数COSΦ＝0.77 视在功率：666.96 kVA 考虑有功功率和无功功率乘0.9同时系数后： 全矿井用电负荷 有功功率：461.92 kW 无功功率：383.35 kVar 功率因数COSΦ＝0.77 视在功率：600.27 kVA 矿井年耗电量约243.89万kW·h，吨煤电耗约16.26kW·h/t。 负荷统计见表1。 第三节送变电 一、矿井供电方案 根据《煤矿安全规程》要求，矿井应有两回电源供电，当任一回路发生故障停止供电时，另一回路应能担负矿井全部负荷。根据本矿井现有的电源条件，设计在本矿井工业场地内建10kV变电所。两回10kV电源分别引自10kV 1#变电所
和2#变电所。 二、10kV供电线路 设计对线路导线截面，按温升、经济电流密度、线路压降等校验计算如下： 1、根据经济电流密度计算截面积 导线通过的最大电流：（两回10kV线路，当一回故障检修时，另一回10kV线路向本矿供电时，导线通过的电流最大） I j＝P／（3UcosΦ）＝513.24／（1.732×10×0.77）＝38.5A 导线经济截面： S＝I j／J＝38.5／0.9＝42.8mm2（J为经济电流密度） 通过计算，实际选用的钢芯铝绞线截面满足要求。 2、按电压降校验 由10kV1#变电所和2#变电所向本矿工业场地10kV变电所供电的两回10kV线路供电距离分别为7km和20km，正常情况下两回线路同时运行，当两回10kV线路中一回线路事故检修时，由另外一回10kV线路向本矿供电。按正常情况及事故情况对两回电源线路分别做电压降校验如下：1）正常情况下 两回10kV线路同时运行，线路电压损失： ⑴1#变电所10kV供电线路电压损失： ΔU％＝Δu％PL／2 ＝0.745×0.51324×7／2 ＝1.34％。 线路能满足矿井供电。 ⑵2#变电所10kV供电线路电压损失： ΔU％＝Δu％PL／2 ＝0.555×0.51324×20／2 ＝2.85％。 线路能满足矿井供电。 2）事故情况下 单回10kV供电线路电压损失： ⑴1#变电所10kV供电线路电压损失：
矿山电工学开卷考试复习题 一、单选题 1、下列那些设备属于一级负荷（D）。 A.办公室 B.矿灯房 C.采煤机 D.井下水泵房 2、照明、信号、手持式电气设备的供电额定电压不超过（B）。 A.24V B.36V C.127V D.220V 3、本安型电器设备的标志为（A）。 A. i B .e C. n D. d 4、我国煤矿井下电网普遍采用的中性点运行方式为（D）。 A.中性点直接接地 B.中性点经消弧线圈接地 C.中性点经小电阻接地 D.中性点不接地 5、在同样的条件下发生的触电事故，下面的结论错误的是（A）。 A.直流触电电流比交流触电电流危害大 B.高频触电电流比工频(50HZ) 触电电流危害小 C.触电电流越大对人体的危害越大 D.触电时间越长对人体的危害越大 6、对一类负荷如何供电（A）。 A.两个独立电源 B.专用线路 C.单回路 D.ABC都对。 7、煤矿井下向采煤机供电一般采用（D）。 A.铠装电缆 B.架空线 C.一般型橡套电缆 D.屏蔽型橡套电缆 8、一熔断器的额定电流为300A，则其内不可装入的熔体为（C）。 A.额定电流为300A的熔体 B.额定电流为200A的熔体 C.额定电流为500A的熔体 D.额定电流为250A的熔体 9、井下主接地极装设在（B）。 A.中央井下变电所内 B.井底车场水仓中 C.井下采区变电所内 D.采区工作面 10、ZQ20-3×95-6-100电缆中100的含义是（D）。 A.额定电流 B.截面积 C.工作电压 D.长度 11、下列哪些电气设备不属于隔爆设备（A ）。 A.矿用一般高压配电箱 B.移动变电站 C.井下采煤工作面信号按钮 D.井下电话 12、DW80系列馈电开关型号中W的含义是（B） A.室外用 B.万能式 C.功率单位 D.隔离开关 13、一般相比之下，10000Hz的交流电流相比50Hz电流对人体的危害（A）。 A. 小 B. 大 C. 同样 D.不确定 14、下列保护中属于矿井三大保护的是（A） A.漏电保护 B.过负荷保护 C. 保护接零 D. 欠压保护 15、阀型避雷器主要用于（A）保护。 A、大气过电压 B、操作过电压 C、电弧接地过电 D、截流过电压 16、交流接触器的短路环的作用是（B） A.用来将交流电源短路 B.消除交流接触器的抖动和噪声 C.灭弧的作用 D.防止交流电源短路 17、矿井高压电网的单相接地电容电流不得超过（A），否则必须采取措施，例如安装消弧线圈。 A、10A B、20A C、30A D、50A
《供电技术-第四版》课后题答案-问答题部分
————————————————————————————————作者：————————————————————————————————日期：
第一章 1-1试述电力系统的组成及各部分的作用？ 各级电压的电力线路将发电厂、变配电所和电力用户联系起来的一个发电、输电、变电、配电及用电的整体即为电力系统。电力系统由以下几部分组成： （1）发电将一次能源转换成电能的过程即为“发电”。根据一次能源的不同，有火力发电、水力发电和核能发电，还有风力、地热、潮汐和太阳能等发电方式。 （2）变电与配电 变电所的功能是接受电能、转换电压和分配电能。 仅用于接收和分配电能，而没有变压器的场所称为配电所 （3）电力线路电力线路将发电厂、变电所和电能用户连接起来，完成输送电能和分配电能的任务。 （4）电能用户包括工业、企业在内的所有用户（用电单位），使用（消耗）电能 1-4 电力系统中性点运行方式有哪几种？各自的特点是什么？ 答：电力系统中性点运行方式有中性点有效接地系统（包括中性点直接接地系统）和中性点非有效接地系统（包括中性点不接地和中性点经消弧线圈或电阻接地）。 1）中性点不接地系统 特点：发生单相接地故障时，线电压不变，非故障相对地电压升高到原来相电压的√3倍，故障相电容电流增大到原来的3倍。 2）中性点经消弧线圈接地系统 特点：发生单相接地故障时，与中性点不接地系统一样，非故障相电压升高√3倍，三相导线之间的线电压仍然平衡。 3）中性点直接接地系统 特点：当发生一相对地绝缘破坏时，即构成单相接地故障，供电中断，可靠性降低。但由于中性点接地的钳位作用，非故障相对地电压不变。电气设备绝缘水平可按相电压考虑。在380/220V低压供电系统中，采用中性点直接接地可以减少中性点的电压偏差，同时防止一相接地时出现超过250V的危险电压。 1-5简述用户供电系统供电质量的主要指标及其对用户的影响 答： 决定用户供电质量的主要指标为电压、频率和可靠性。 影响：①当电压出现偏差时会对用电设备的良好运行产生影响；电压波动和闪变会使电动机转速脉动、电子仪器工作失常；出现高次谐波会干扰自动化装置和通信设备的正常工作；产生三相不对称电压会影响人身和设备安全。②频率偏差不仅影响用电设备的工作状态、产品的产量和质量，而且影响电力系统的稳定运行。③根据负荷等级来保证供电系统的可靠性。 1-6试分析中性点不接地系统发生单相接地后，系统的电压会发生什么变化？此时流经故障点的电流如何确定？ 答：中性点不接地系统发生单相接地故障时，线间电压不变，而非故障相对地电压升高到原来相电压的√3倍，故障相电容电流增大到原来的3倍。 1-7中性点经消弧线圈接地系统中，消弧线圈对容性电流的补偿方式有哪几种？一般采用哪一种？为什么？ 答：全补偿方式、欠补偿方式、过补偿方式
第7章供电及安全用电 【课题】 7.1 供电系统 【教学目标】 知道供电系统及供电质量的概念。 【教学重点】 供电质量（供电的可靠性、电压质量）。 【教学难点】 供电系统。 【教学过程】 【一、复习】 三相四线制供电系统的组成。 【二、引入新课】 供电系统及供电质量一直是电力系统长期研究、不断改进、并取得较大成果的项目之一，本节所介绍的内容只是入门，是具有科普性质的知识。 【三、讲授新课】 7.1.1 供电系统 1．供电系统：从电源线路入端起到高、低压用电设备进线端止的整个电路系统。 2．供电系统如图7.1所示。 图7.1供电系统示意图 7.1.2供电质量
1．供电的可靠性：用事故停电到恢复供电所需时间的长短来反映的。 （1）一类负荷。突然停电将造成人身伤亡，或造成重大的政治影响，或使重大设备损坏且难以修复，或造成爆炸、火灾、中毒、混乱等如医院、重要大型企业、交通枢纽等。一类负荷对供电电源的要求是应有两个独立电源供电。 （2）二类负荷。突然停电将在经济上造成较大损失。如引起设备损坏、大量产品报废，造成重大减产，大量人员集中的公共场所秩序混乱如化工厂、炼钢厂、大型影剧院等。二类负荷对电源的要求也是采用两个独立电源供电，但在投入的快速性上略低于一类负荷的要求。 （3）三类负荷。较长时间中断供电造成的损失不很严重的负荷如机械行业工厂等。三类负荷对电源的要求只需单路电源供电。 2．电压质量：国家规定，35 kV及以上供电电压允许偏差为+10 % ～-10 %；10 kV及以下的供电电压允许偏差为+7 % ～-7 %；220 V单相供电电压允许偏差+ 5% ～-10 %。 3．频率质量：频率偏差一般不超过+0.5 Hz ～-0.5 Hz。若电力系统容量达3 000 MW或以上时，频率偏差不得超过+0.2 Hz ～- 0.2 Hz。 【四、小结】 1．供电系统是指从电源线路入端起到高、低压用电设备进线端止的整个电路系统。包括用电设备所在部门内部的变配电所和所有高低压供配电线路。 2．供电质量包括供电的可靠性、电压质量、频率质量及电压波形质量四个方面。 【五、习题】 一、是非题：1、2、3、4；二、选择题：1、2；三、填空题：1。 【课题】 7.2 安全用电常识 【教学目标】 区分触电的几种情况及主要保护措施。 【教学重点】 1．保护接地。 2．保护接零。 【教学难点】 1．保护接地。 2．保护接零。 【教学过程】 【一、复习】 三相四线制供电系统。 【二、引入新课】 安全用电一直是电气行业最重要的指标之一，防止触电应该有完善的措施和方法，本接所介绍的内容会给同学们建立一个清晰的安全用电的概念。 【三、讲授新课】
煤矿井下供配电设计规范目次 1总则 2井下供配电系统与电压等级3井下电力负荷统计与计算 4井下电缆选择与计算 4·1电缆类型选择 4·2电缆安装及长度计算 4·3电缆截面选择 5井下主(中央)变电所设计5·1变电所位置选择及设备布置5.2设备选型及主接线方式 6采区供配电设计 6·1采区变电所设计 6·2移动变电站 6·3采区低压网络设计 7井下电气设备保护及接地7·1电气设备及保护 7·2电气设备保护接地 8井下照明 本规范用词说明 附：条文说明 1总则
1.0.1为在煤矿井下供配电设计中贯彻执行国家有关煤炭工业建设的法律、法规和方针政策，做到技术先进、安全可靠、经济合理、节约电能和安装维护方便，特制定本规范。 1.0.2本规范适用于设计生产能力0.45Mt／a及以上新建矿井的井下供配电设计。 1.0.3煤矿井下供配电设计应从我国国情出发，依靠科学技术进步，采用国内外先进技术，经实践检验成熟可靠的新设备、新器材，提高煤炭工业的装备水平和安全管理水平。 1.0.4煤矿井下供配电设计除应符合本规范外，尚应符合国家现行有关标准的规定。 2井下供配电系统与电压等级 2.0.1下列用电设备应按一级用电负荷设计，其配电装置必须由两回路或两回路以上电源线路供电。电源线路应引自不同的变压器和母线段，且线路上不应分接任何其他负荷。 1井下主排水泵： 2下山采区排水泵： 3兼作矿井主排水泵的井下煤水泵： 4经常升降人员的暗副立井绞车； 5井下移动式瓦斯抽放泵站。 2.0.2下列用电设备应按二级用电负荷设计，其配电装置宜由两回电源线路供电，并宜引自不同的变压器和母线段。当条件受限制时，其中一回电源线路可引自本条规定的同种设备的配电点处。 1暗主井提升设备、主井装载设备、大巷强力带式输送机、主运输用的井下电机车充电及整流设备； 2经常升降人员的暗副斜井提升设备、副井井底操车设备、元轨运输换装设备； 3供综合机械化采煤的采区变(配)电所； 4煤与瓦斯突出矿井的采区变(配)电所； 5井下移动式制氮机； 6井下集中制冷站； 7不兼作矿井主排水泵的井下煤水泵、井底水窝水泵； 8井下运输信号系统； 9井下安全监控系统分站。
习题库 1、工矿企业对供电有那些要求？为什么要有这些要求？ 2、什么是电力系统？什么是电力网？ 3、电网的接线方式有那些？各有何优缺点，适用于那些场合？ 4、中性点运行方式有几种？各种方式的优缺点，适用于那些场合？小接地电流系统当发生一相接地时，各相的接地电压如何变化？画出当一相接地时的电压电流相量图。工矿企业总变电所的主接线有那几种方式？各有何特点？各适用于什么场合？ 5、工矿企业6（10）KV配变电所和车间变电所的主接线形式有那几种？各有何特点？各应用于什么场合？ 6、井下中央变电所接线有何特点？对其位置和峒室有何要求？采区变电所接线有何特点？对其位置峒室有何要求？ 7、工矿企业用电设备按工作制分那几种？各有何特点？什么是负载持续率？统计负荷时不同负载持续率下的额定容量为什么要损算成统一负载持续下的额定容量？ 8、什么是需要系数？什么是负荷系数？什么是同时系数？什么是加权平均功率因数和加权平均效率?为什么要加权平均效率？ 9、统计负荷时为什么要将单相用电设备换算成等效三相负荷？如何进行计算？ 10、泵机修车间有冷加工机床12台，共50KV ，水泵与通风机共4台，容量为5.1 KV(ε n=15%)电焊机3 台,共10.5KV( εn=63%)试确定车间的计算负荷 11、为什么提高功率因数？如何提高功率因数？ 12、并联电容器的补偿有几种？各有什么优缺点？电容器组一般采用何种接线方式？为什么？ 13、某工厂变电所装有一台S9-630/10型电力变压器其二次侧（380V）的有工计算负荷为420KW无功计算负荷350Kvar 试求此变电所一次侧的计算负荷及功率因数。如果功率因数未达到0.9，问此变电所低压母线上应装多少电容器才能达到要求。 14、莫工厂现装有一台 S9-1000/10型的电力变压器，而实际负荷只有360 KV，长期低负荷运行，现为节约用电，拟摸成S9-500/10型的电力变压器，已知该地区实行两部电费制，基本电费每月为5元/ KVA电度电费为0.3元/kWh,问该长跟换变压器每年节约多少电费（功率因数按0.9） 15、已知莫变电所的计算容量有功功率为5620KV，无功功率为4010Kvar. 现在将功率因数提高到0.95，试选择并联电容器的容量，台数；选择电力变压器，并计算变压器的损耗？ 16、什么是经济负荷？什么是临近负荷？什么是临近负荷率？它们有什么不同？ 17、什么是短路？产生短路的原因有那些？短路的危害是那些？ 18、短路有那几种？计算短路电流的目的和任务是什么？ 19、什么使无限大容量系统？什么是有限电源容量系统，两个系统中短路电流的变 化有什么区别？ 20、思念是短路电流的冲击值，短路次暂态电流和短路稳态电流？在无限大容量系统中它三者有何区别？ 21、短路电流非周期分量的初始值与什么有关？产生短路电流的冲击值的条件是什么？ 22、已知年矿山地面变电所6KV母线上短路电流为68MV A 井线路限流电抗器的额定电压为6KV，额定电流为200A，百分电流为4，下井铜芯铁装电缆主芯线截面为702，长度为520没，中央变电所有Ks7--315＼6型变电所，其技术参数见表4-9，其短路计算如图所示，试求1、井下中央变电所6KV母线上的三相短路电流短路电流冲击值和短路容量。2、矿用变压器二次侧660V 母线上的三相短路电流短路电流 23、摸地区变电站通过一条长4Km ,的10KV架空线路供电给摸工厂一个装有两台并列运行的Sl7-800＼10 型的变压器的变电站，地区变电站母线上的短路容量为300 MV A设10 KV线路电抗X=0.4?＼Km, 使用绝对值求法求该长变电所10KV 高压侧和380V 低压
2017年供用电技术考试试题及答案 一、填空题 1、短路：不同电流的导电部分之间的低阻抗短接，金属性短路 2、短路的形式：三相短路、两相短路、单相短路 4、无限大容量电力系统：是端电压保持恒定，没有内部阻抗，容量无限大的系统，或容量为用电设备容量50倍以上系统。 5、短路计算方法一般采用：欧姆法、标幺制法 6、次暂态电流：即短路后第一个周期的短路电流的周期分量 7、发生短路后产生危害效应有：电动效应、热效应 二、选择题 1、在进行三相对称短路电流的计算时，引入了无穷大容量电力系统的概念，其前提条件是工厂总安装容量小于本系统总容量的：( D )。 A、1/20 B、1/30 C、1/40 D、1/50 2、电力线路发生短路时一般会产生危害效应有( C ) A、电磁效应、集肤效应 B、集肤效应、热效应 C、电动效应、热效应 D、电动效应、电磁效应 三、判断题 1、短路保护的交流操作电源一般可以取自电压互感器。（×） 2、短路保护的交流操作电源一般可以取自电流互感器。（√） 四、综合题 1、短路后果：产生很大的电动力、很高温度、元器件损坏；电压骤停、影响电气设备正常运行；停电；电力系统运行的稳定性遭到破坏；不平衡电流、不平衡逆变磁场、电磁干扰等出现。 第四章 一、填空题 1、变电所（transformer substation）担负着从电力系统受电，经过变压，然后配电的任务。 2、配电所（distribution substation）担负着从电力系统受电，然后直接配电的任务。 3、电弧是电气设备运行中因分断电路空气电离发生弧光的一种物理现象。 4、电弧的主要影响：延长了电路的开断时间；电弧高温烧坏开关的触头。 5、一次电路：（主电路、主接线、主回路）变配电所中承担输送和分配电能任务的电路。 6、一次设备：一次电路中所有的设备称一次设备。 9、一次设备分类：变换设备、控制设备、保护设备、补偿设备、成套设备
一、负荷计算与变压器选择 工作面电力负荷计算是选择变压器和移动变电站台数、容量的依据，也是配电网络计算的依据之一。 1、负荷统计 按表1-1内容，把工作面的每一种负荷进行统计。 表1-1 工作面负荷统计表格式 平均功率因数计算公式： en e e en en e e e e pj P P P P P P ++++++=...cos ...cos cos cos 212211???? 加权平均效率计算公式：
en e e en en e e e e pj P P P P P P ++++++=......212211ηηηη 注：负荷统计表的设计参考北京博超公司的负荷统计表的设计 2、负荷计算 1）变压器需用容量b S 计算值为： pj e x b P K S ?cos ∑= ()KVA 2）单体支架各用电设备无一定顺序起动的一般机组工作面，按下式计算需用系数： ∑+=e x P P K max 714 .0286.0 3）自移式支架，各用电设备按一定顺序起动的机械化采煤工作面，按下式计算需用系数： ∑+=e x P P K max 6 .04.0 max P ——最大一台电动机功率，kw 。
井下其它用电设备需用系数及平均功率因数表
二、高压电缆选择计算和校验 1、按长时负荷电流选择电缆截面 长时负荷电流计算方法：pj pj e x e g U k P I η?cos 3103 ??= ∑ ∑e P ——高压电缆所带的设备额定功率之和kw ；（见变压器负荷统计中的结果） x k ——需用系数；计算和选取方法同前。（见变压器负荷统计中的结 果） e U ——高压电缆额定电压(V) V 10000、V 6000； pj ?cos ——加权平均功率因数； （见变压器负荷统计中的结果） pj η——加权平均效率。0.8-0.9 2、电缆截面的选择 选择要求是： g y I KI ≥ ―> 长时最大允许负荷电流应满足： K I I g y ≥，初步筛选出符合条件 的电缆 g I ——电缆的工作电流计算值，A ； y I ——环境温度为C o 25时电缆长时允许负荷电流，A ； K ——环境温度校正系数。
1.属于隔爆电气设备有移动变电站、井下采煤工作面信号按钮、采煤机。 2.电流互感器二次额定电流为5A。 3.熔断器的额定电流应不小于熔体的额定电流。 4.人体触电时，极限安全电流为30mA·s。 5.《煤矿安全规程》规定：接地网上任一接地点的接地电阻不得超过2 。 6.一般工作场所的照明灯和电动机允许电压偏移范围为±5% 7.电压互感器二次侧的额定电压一般为100伏。 8.能带负荷操作并能切断短路电流的低压开关是断路器。 9.一般认为在距单根接地体或接地故障点20米左右的地方，电位已趋近于零。 10.煤矿供电的三大保护是过流保护、漏电保护、保护接地。 11.保护线（PE线）的功能是为保障人身安全，防止触电事故的发生使用的接地线。 12.变压器的功率损耗包括有功损耗和无功损耗两部分。 13.为了区别相序，三相交流母线U相涂以黄色，V相涂以绿色，W相涂以红色。 14.矿用电气设备分矿用一般型和矿用防爆型两大类。 15.矿山电力负荷分为三类：分别是一类负荷、二类负荷和三类负荷。 一类负荷是指凡突然中断供电可能造成人身伤亡事故或重大设备损坏，给企业造成严重经济损失的用电负荷。 （应采用两个独立的电源供电，任何一个电源因故障或检修而断电时，都不影响其他电源的继续供电）二类负荷是指凡突然中断供电可能造成大量减产，或停产较长时间才能恢复，给企业造成较大经济损失的用电负荷。 （一般采用取自变电所不同母线的双回路供电，中、小型矿山采用单回专用线路供电） 三类负荷是指凡不属于一、二类负荷的其他负荷。 （一般采用单一回路供电，不考虑备用电源） 16.矿用隔爆型自动馈电开关能在被保护线路发生过流或漏电时，自动跳闸。 17.架空线路由电杆、横担、绝缘子、金具、拉线和导线（包括避雷线）等组成。 18.开关在分断带有电流的电路时，在动、静触头间产生的白光称为电弧。 19.用来防止直接雷击的装置是避雷针（线）。 20.工矿企业供电的基本要求：供电安全、供电可靠、供电质量、供电经济。 21.矿用电气设备的隔爆外壳必须具有隔爆和耐爆性能。 22.触电按电流对人体的伤害程度分为电击和电伤两大类。 23.输电线路分架空线路和电缆线路两大类。 24.短路电流比正常工作电流大得多，短路电流通过供电系统的电气设备及导线时，一方面要产生很大的电动力，即电动效应；另一方面要产生很大的热量，即热效应。 25.煤电钻保护装置具有短路保护、过载保护、漏电保护等功能。 26.电气设备的过电压按产生的原因可分为直击雷过电压和感应雷过电压两类。 27.电容器补偿方式有单独就地补偿方式、分散补偿方式和集中补偿方式三种。 28.矿井变电所的主变压器台数应选用2台及以上。 29.交流电额定电压为1200伏及以下的开关（电器）属于低压开关（电器）。 30.提高自然功率因数的方法： (1)正确选择并合理使用电动机，使其不轻载或空载运行。 (2)合理选择变压器容量，适当调整其运行方式，尽量避免变压器空载或轻载运行。 (3)对于容量较大，且不需调整的电动机（如矿井通风机），尽量选用同步电动机，并使其运行在过激状态。
第一章电气 第一节供电电源 一、地方及矿区电力系统现状 山西煤炭运销集团张家湾煤业有限公司井田位于该矿位于大同市南郊区云岗镇白庙村西十里河北岸，行政隶属大同市新荣区上深涧乡管辖。该煤业有限公司当前供电源实际情况为：于该矿办公楼附近建有一座10kV变电所，其两回供电电源采用10kV 架空线，一回引自吴官屯35kV变电站10kV母线，供电距离9.5km，架空导线选用LGJ-70mm2；另一回引自上深涧35kV变电站10kV母线，供电距离8km，架空导线选用LGJ-70mm2。变电所安装S9-1000/10/6kV 1000kVA变压器2台，采用一用一备运行方式。 本矿周围电源情况： 于本矿东北面大约8km的上深涧乡建有1座35kV变电站，该变电站装有两台6.3MVA主变压器，配有10kV出线间隔，负荷率为40%；于本矿正东大约9.5km的吴官屯建有1座35kV变电站，该变电站装有两台6.3MVA主变压器，配有10kV出线间隔，负荷率为40%； 综上周围电源情况分析，矿井电源可靠，供电质量有保证；完全能够满足本矿生产生活供电的需要。 二、矿井供电电源 该矿现有10kV变电所设施已不满足本矿供电要求，考虑本矿的用电负荷大小、线路长度、允许电压损失等条件并结合矿井负荷地理分布和矿井周围电源情况，根据电力系统规划，本设计对该矿10kV变电所进行升级改造。该变电站两回电源分别为：其两回供电电源仍采用10kV架空线，一回引自吴官屯35kV变电站10kV母线，供电距离
9.5km，架空导线改用LGJ-185mm2；另一回引自上深涧35kV变电站10kV母线，供电距离8km，架空导线改用LGJ-185mm2。两回电源一回工作，另一回带电备用，完全能够满足本矿在供电安全性、可靠性、供电容量等方面的要求，矿井两回电源线路均为专线，严禁装设负荷定量器。 地区电力系统地理接线示意图见图11-1-1。 第二节电力负荷 本矿设备在矿井最大涌水时，经负荷统计计算电力负荷为： 矿井用电设备总台数： 149台 矿井用电设备工作台数： 118台 矿井用电设备总容量： 4216.8kW 矿井用电设备工作容量： 3462.75kW 补偿前矿井计算有功功率： 2438.31kW 补偿前矿井计算无功功率： 2223.33kVar 补偿前矿井计算视在容量： 3299.79kVA 补偿前矿井自然功率因数： 0.70 10kV母线补偿用电容器容量： 1500kVar 补偿后折算至10kV侧计算有功功率： 2438.31kW 补偿后折算至10kV侧计算无功功率： 723.33kVar 补偿后折算至10kV侧计算视在容量： 2543.34kVA 补偿后矿井功率因数： 0.96 全矿年耗电量： 755×104 kWh 吨煤电耗： 25.17kWh 具体电力负荷统计见表11-2-1。 变压器选择见表11-2-2。
第一章 1-8 什么条件下适合采用双回路或者环形供电系统?当变电所35kV电源取自环形电网时，其主结线采用哪种方式较为合适? 对于供电可靠性要求较高，要求供电质量较好时适合采用双回路或者环形供电系统 当主变为35kv，容量在7500kV A及以上；电压60kv，容量在10000kV A及以上；电压110kv，容量在31500kV A以上时，其空载电流就超过了隔离开关的切、合能力。此时必须改用由五个断路器组成的全桥结线，才能满足要求。 1-9什么叫桥式结线?试述各种桥式结线的优缺点及其应用范围。 1-5 对于具有两回电源进线，两台降压变压器的矿井终端总降压变电所可采用桥式结线。它实质上是用一座由一台断路器和两台隔离开关横联跨接的“桥”，来联接两个35～110kV“线路一一变压器组”的高压侧，从而用较少的断路器组成一个可靠性较高的，操作灵活的双回路变、配电系统。 桥式结线根据跨接桥横联位置的不同，可分为内桥、外桥和全桥三种。 1．内桥结线 这种接线的跨接桥靠近变压器侧，桥断路器装在线路断路器之内，变压器回路仅装隔离开关，由三台断路器构成“”形，故称为内桥。内桥结线提高了变电所供电的可靠性，倒换线路操作方便，设备投资与占地面积较少，缺点是倒换变压器和扩建成全桥不如外桥方便，故适用于进线距离长，线路故障多，变压器切换少，高压侧无穿越功率的终端变电所。 2．外桥结线 这种接线的跨接桥靠近线路侧，桥断路器装在变压器断路器之外，进线回路仅装隔离开关，由三台断路器构成“”形，故称外桥。外桥结线倒换变压器操作方便，易于过渡到全桥结线，且投资少，其运行的灵活性与供电的可靠性和内桥结线类似；它的缺点是倒换线路不方便，故适用于进线距离短，主变压器需经常切换的矿井终端变电所。 3．全桥结线 这种结线，跨接桥居中，进线回路与变匿器回路均装有断路器，由五台断路器构成“H”形，故称为全桥。全桥结线适应性强，供电可靠性高，操作方便，运行灵活，并易于发展成单母线分段的中间变电所；它的缺点是设备多，投资大，变电所占地面积大，故适用于负荷较大，对供电要求较高的大型矿井终端变电所。 1-10 怎样将全桥结线的35kV终端变电所扩展为单母线分段的中间变电所? 扩展 前 扩展 后 1 -11 绘制 两种 具有 一级 负荷 并设
《矿山供电题库》已修改 一、填空 1、煤矿企业供电的基本要求是供电可靠、供电安全、供电优质和供电经济。 2、电压和频率是衡量电能的两个主要指标。 3、用电设备工作制有长时工作制设备、短时工作制设备和断续工作制设备。 4、电流互感器的基本接线方式有一相式接线、两相V型接线和三相星形接线三种。 5、井下的三大保护为保护接地、过流保护、漏电保护。 6、电容器补偿方式有单独就地补偿、分散补偿和集中补偿方式三种。 7、煤矿井下的三大保护是接地保护、短路保护和漏电保护。 8、目前常用的避雷器有，管型避雷器、阀型避雷器、压敏避雷器等。 9、规程规定：矿井变电所的主变压器一般选用两台。 10、短路电流的效应包括电动力效应和热效应。 11、电流互感器的主要参数有额定电压、额定电流和准确度等级。 12、电压互感器的主要参数有额定电压、准确度等级和额定容量。 13、为了区别相序，三相交流母线U相涂以黄色、V相涂以绿色，W相涂以红 14、在三相供电系统中，电网中性点运行方式有中性点直接接地、中性点不接地、和中性点经消弧线圈接地三种形式。 15、矿用隔爆型自动馈电开关在被保护线路发生短路或漏电时，能自动跳闸。 16、电力电缆按绝缘材料可分为纸绝缘电缆、橡胶绝缘电缆和塑料绝缘电缆三种。 17、矿用电气设备分矿用一般型和矿用防爆型两大类。 18、接地极分自然接地体和人工接地体两大类。 19、变压器的功率损耗包括有功功率损耗和无功功率损耗两部分。 20、主接地极一般采用面积不小于0.75㎡厚度不小于5mm的钢板制成。 21、局部接地极可用面积不小于0.6㎡厚度不小于3mm的钢板，放在巷道水沟中。 22、供电系统的接线方式按网络接线布置方式可分为放射式、干线式、环式及两端供电式等接线系统。 23变电所主接线包括一次接线、二次母线、配出线的接线 24、输电线路分架空线路和电缆线路两大类。 25、变压器的高低压电气对电能起到接受、分配、控制、保护等作用。 26、绝缘子可分为电站用、电器用、线路用三种基本类型。 27、电压互感器在工作时其二次侧不得短路。 28、电流互感器在工作时其二次侧不得开路。 29、电压、电流互感器的二次侧有一端必须接地。 30、接地按其目的和作用分为工作接地、保护接地、防雷接地、防静电接地、重复接地。 31、橡胶电缆因结构和材料不同可分为普通橡胶电缆、不延燃橡胶电缆、屏蔽橡胶电缆三种。 32、塑料电缆的型号中绝缘材料的含义为V为聚氯乙烯，Y为聚乙烯，YJ为交联聚乙烯。 33、电缆的埋设深度一般为700—1000mm,但应在冻土层以下，否则应采取保护措施。 34、矿山供电一相接地后，其他两相对地电压升高为正常时对地电压的√3倍。 35、对继电保护装置应满足四个基本要求，选择性、速动性、灵敏性、可靠性。 36、过电流保护一般分为：定时限过电流保护、反时限过电流保护、无时限电流速断保护、有时限电流速断保护。 37、速断保护的动作电流按躲过被保护线路末端的最大短路电流来整定的。
