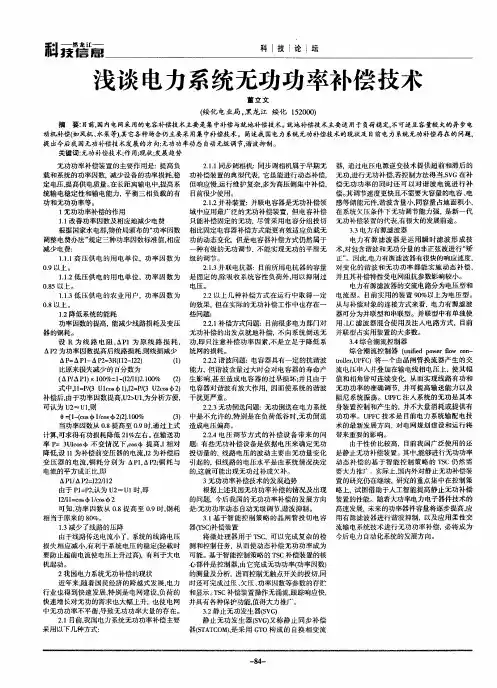

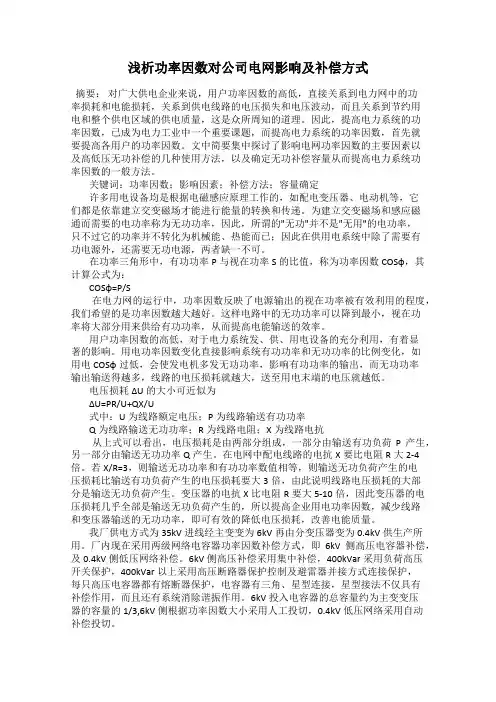

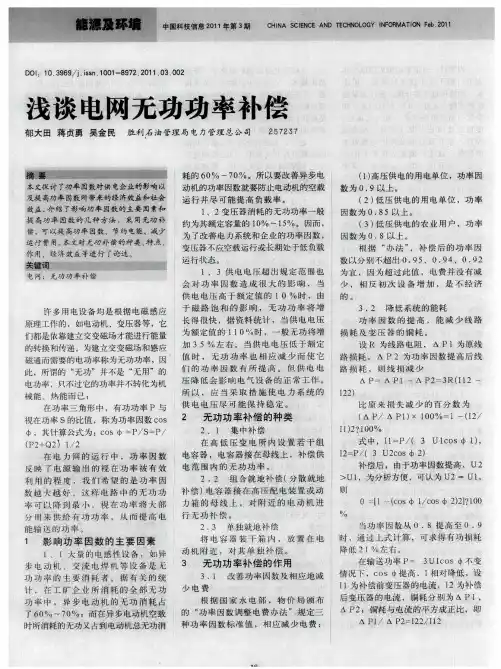

浅谈电网中功率因数及无功补偿
摘要：介绍电力系统中影响电网功率因数的主要因素以及无功补偿的方法。实现节能、减排、低碳环保。
关键字：电网、功率因数、无功补偿、节能
前言
在电力系统中，由于许多设备大多都是感性负载，在运行中不仅要消耗有功功率，设备本身也消耗无功功率，从而使功率因数降低。功率因数的提高直接影响电网供电质量的好坏。如果功率因数过低，将使有功功率输出减少，无功功率增加，导致电能损耗加大、利用率降低。关系到节约电能和供电质量。
功率因数是电力系统的一个重要的技术数据。功率因数是衡量电气设备效率高低的一个系数。功率因数低，说明电路用于交变磁场转换的无功功率大，增加了线路供电损失，因此供电部门对用电单位的功率因数有一定的标准要求。在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S

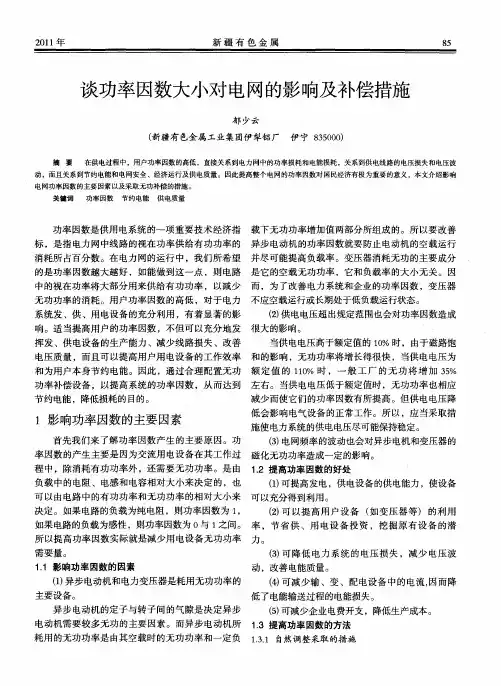

1、影响功率因数的主要因素
首先我们先了解一下功率因数是怎么产生的，在正弦的交流电路中，用电设备在正常的工作中，消耗功率分为两部分：一是有功功率；二是无功功率。当有功消耗为一定时，无功功率消耗的减少，就提高功率因数。当无功功率消耗为0时，那么功率因数就为1，使得电能利用率达到100%。影响功率因数的主要因数分为以下几种：
1.1异步电动机和电力变压器是消耗无功的主要设备
异步电动机的定子与转子之间的气隙是决定异步电动机需要较多无功的主要因数。而异步电动机所耗用的无功功率是其空载时的无功功率和一定负载下无功功率两部分组成。所以要改善异步电动机的功率因数就要防止空载运行。变压器消耗的无功主要成份是它的空载运行，因此提高电力系统和企业的功率因数，就需要变压器不能空载运行或者低负荷运行。
同时工厂中由于有大量的电焊机、电弧炉及气体放电灯等感性负荷，同样也消耗大量的无功功率，从而使功率因数降低。
1.2供电电压超出规定范围也会对功率因数造成很大影响
当供电电压高于额定值的10%是，由于磁路饱和的影响，无功功率将增长的很快。当供电电压低于额定值时，无功功率也相应减少而使他们的功率因数有所提高。供电电压降低会影响电器设备的正常工作。所以，应当采取措施使电力系
摘要 电压是电能质量的重要指标之一，网损是电力企业的一项重要综合性技术经济指标。长期以来电力系统网络损耗问题比较突出，而无功补偿是降低线损的有效手段。随着电力系统负荷的增加，对无功功率的需求也日益增加。在电网中的适当位置装设无功补偿装置成为满足电网无功需求的必要手段。 本文从无功补偿的现实意义出发，分析了无功补偿的必要性和经济效益。简单介绍了目前无功补偿研究的现状，探讨无功补偿的原理并对主要的几种无功补偿方式进行了简要的分析，给出本文设计用于并联电容器组补偿方式的智能低压无功补偿装置的研究任务。装置采用ATT7022A检测电网运行参数，减少了CPU运算量，提高电网参数辨识的精度，并可以简化系统软件设计。系统以Atlmega64处理器为控制核心，采用功率因数控制和电压限制相结合的方式工作，并给出采用永磁真空开关在特定电压相角投切电容器的方法，有效解决了电容器投切过程中在线路上产生涌流的缺点，并设有多种保护措施，保护系统可靠、稳定运行。装置还设计了友好的人机接口和通讯接口，使用方便。 关键词：无功补偿、并连电容器、ATT7022A、Atlnega64
ABSTRACT V oltage is one of important quality index of electric power system. Power loss is an important synthesis technical and economic index of power companies. In the past several years, the problem of power loss is very serious. However, reactive compensation is an effective method to save power loss .Due to increasing loads of electric power system, demand of reactive power was also increasing. It became necessary means that reactive power compensation devices were installed in proper position of electric network. This thesis considers the significance of reactive Power compensation and analyses the indispensability and economic benefits of reactive Power compensation. The development status of reactive power compensation is briefly introduced. Principles of reactive power compensation are explained. Several primary reactive power compensation solutions are discussed. This thesis proposed an intelligent low voltage reactive compensation control scheme and implemented device for shunt capacitor compensation. An ATT7022A is adopted to detect the power grid operation information to reduce the calculation volume of CPU and enhance the precision of power grid parameter identification. This also simplifies design work of the software. ATMEGA64 is utilized as the main process unit and method combining power factor control and voltage limitation is used as the system working mode. Specific voltage phase is determined to switching shunt capacitor via permanent magnetic vacuum synchronous switch. Thus the surge produced during the traditional capacitor switching method is greatly diminished. It provides diverse protect measures to ensure the stability and reliability. It bears friendly human machine
交流电在通过纯电阻的时候，电能都转成了热能，而在通过纯容性或者纯感性负载的时候，并不做功。也就是说没有消耗电能，即为无功功率。当然实际负载，不可能为纯容性负载或者纯感性负载，一般都是混合性负载，这样电流在通过它们的时候，就有部分电能不做功，就是无功功率，此时的功率因数小于1，为了提高电能的利用率，就要进行无功补偿。 电网中的电力负荷如电动机、变压器等，大部分属于感性电抗，在运行过程中需要向这些设备提供相应的无功功率。在电网中安装并联电容器、同步调相机等容性设备以后，可以供给感性电抗消耗的部分无功功率小电网电源向感性负荷提供无功功率。也即减少无功功率在电网中的流动，因此可以降低输电线路因输送无功功率造成的电能损耗，改善电网的运行条件。这种做法称为无功补偿。 配电网中常用的无功补偿方式有哪些？ 无功补偿可以改善电压质量，提高功率因数，是电网采用的节能措施之一。配电网中常用的无功补偿方式为：在系统的部分变、配电所中，在各个用户中安装无功补偿装置；在高低压配电线路中分散安装并联电容机组；在配电变压器低压侧和车间配电屏间安装并联电容器以及在单台电动机附近安装并联电容器，进行集中或分散的就地补偿。 1、就地补偿 对于大型电机或者大功率用电设备宜装设就地补偿装置。就地补偿是最经济、最简单以及最见效的补偿方式。在就地补偿方式中，把电容器直接接在用电设备上，中间只加串熔断器保护，用电设备投入时电容器跟着一起投入，切除时一块切除，实现了最方便的无功自动补偿，切除时用电设备的线圈就是电容器的放电线圈。 2、分散补偿 当各用户终端距主变较远时，宜在供电末端装设分散补偿装置，结合用户端的低压补偿，可以使线损大大降低，同时可以兼顾提升末端电压的作用。 3、集中补偿 变电站内的无功补偿，主要是补偿主变对无功容量的需求，结合考虑供电压区内的无功潮流及配电线路和用户的无功补偿水平来确定无功补偿容量。35KV变电站一般按主变容量的10%-15%来确定；110KV变电站可按15%-20%来确定。 4、调容方式的选择 (1)长期变动的负荷 对于建站初期负荷较小，以后负荷逐渐增大的情况，组装设无载可调容电容器组。户外安装时可选用可调容集合式电容器；户内安装时可选用可调容柜式电容器装
第四章异步电动机的功率因数与无功补偿 §4-1异步电动机的功率因数与无功功率的经济当量 §4-2 电动机无功补偿的分类 §4-3电动机就地补偿的技术经济效益 §4-4绕线型感应电动机的转子进相器 §4-1异步电动机的功率因数与无功功率的经济当量 工矿企业消耗的无功功率异步电动机约占70%。不少电动机负载率很低，经常处在轻载或空载运行，功率因数普遍不高。负载率愈低，则功率因数愈低，无功功率相对于有功功率的百分比更为显著地浪费电能。因此对于异步电动机采用就地无功补偿以提高功率因数、节约电能，减少运行费用以及提高电能质量具有重要的意义。 用户功率因数的高低，直接关系到电网中的功率损耗和电能损耗，关系到供电线路的电压损失和电压波动，而且关系到节约用电和整个供电区域的供电质量。但在实际电力系统中异步电动机作为传统的主要负荷使电网产生感性无功电流，这些无功电流都导致电网中产生大量的无功功率。在无功功率传递过程中会消耗大量的有功功率率，由于安装了无功补偿容量，减少了无功功率传输而降低的有功功率损耗值与无功功率减少值的比值，即输送的无功功率减少1 kvar（或增加1 kvar 无功补偿容量）时所减少的有功功率损耗值就是无功功率的经济当量。 线路的有功功率损耗值为：
安装无功补偿容量Q bch 后，有功功率损耗值为： 减少的有功功率损耗为： 无功补偿的经济当量为： 其中C y 为无功功率通过线路时引起的有功功率损耗的单位损耗值；Q bch /Q 为无功功率的相对降低值，称为补偿度。 当补偿度很低，即Q bch <>Q 时， C bch ＝C y 说明补偿容量越大，对减小有功损耗的作用越小，并非补偿容量越大越经济。补偿容量的大小需通过技术经济比较来确定。 232232222332210101010L LP LQ S R P Q P R U U P Q R R U U P P ----?+==?=?+?=+22 ' 3322()1010bch L Q Q P P R R U U ---=?+?'32(2)10bch bch L L Q Q Q P P P R U --?=-=?32232(2)10(2)10(2)(2)bch L bch bch bch LQ bch bch y Q Q P C R Q U Q QQ R QU P Q Q C Q Q Q ---?==?-=?=-=-

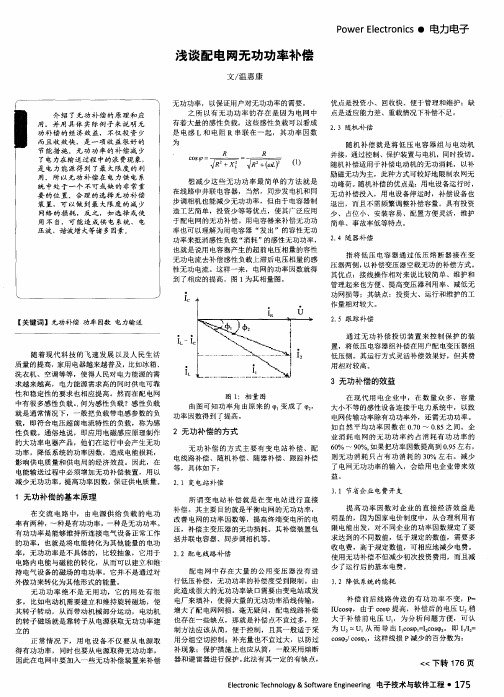

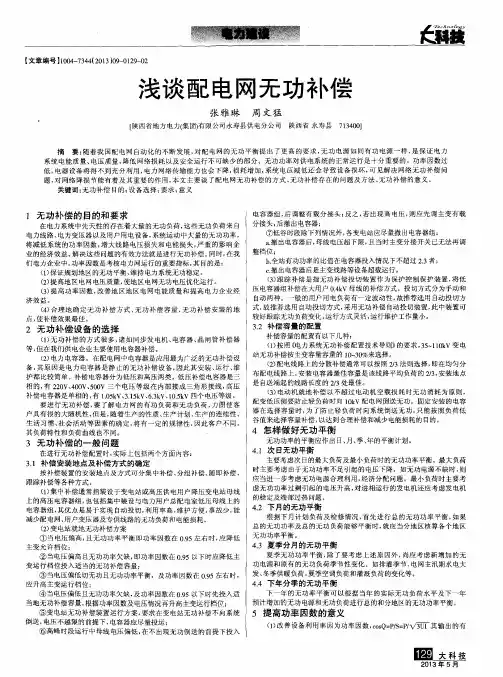

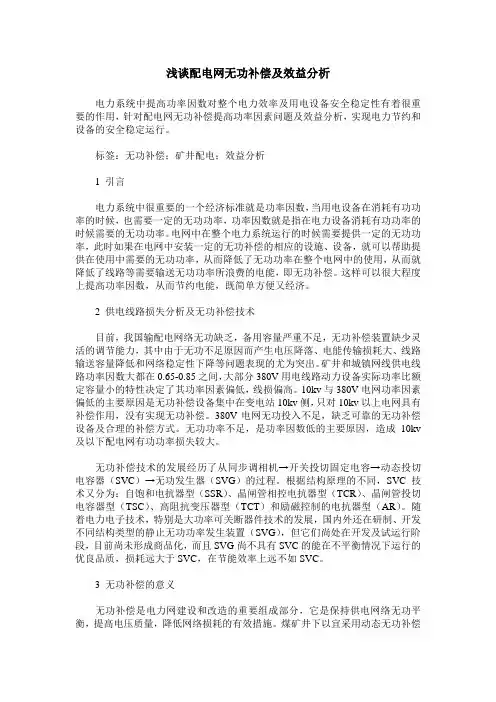

配电网无功补偿方式 合理的无功补偿点的选择以及补偿容量的确定，能够有效地维持系统的电压水平，提高系统的电压稳定性，避免大量无功的远距离传输，从而降低有功网损。而且由于我国配电网长期以来无功缺乏，造成的网损相当大，因此无功功率补偿是降损措施中投资少回收高的有效方案。配电网无功补偿方式常用的有：变电站集中补偿方式、低压集中补偿方式、杆上无功补偿方式和用户终端分散补偿方式。 配电网无功补偿方案 1 变电站集中补偿方式 针对输电网的无功平衡，在变电站进行集中补偿(如图1的方式1)，补偿装置包括并联电容器、同步调相机、静止补偿器等，主要目的是改善输电网的功率因数、提高终端变电所的电压和补偿主变的无功损耗。这些补偿装置一般连接在变电站的10kV母线上，因此具有管理容易、维护方便等优点。 为了实现变电站的电压控制，通常采用无功补偿装置(一般是并联电容器组)结合变压器有载调压共同调节。通过两者的协调来进行电压/无功控制在国内已经积累了丰富的经验，九区图便是一种变电站电压/无功控制的有效方法。然而操作上还是较为麻烦的，因为由于限值需要随不同运行方式进行相应的调整，甚至在某些区上会产生振荡现象;而且由于实际操作中变压器有载分接头的调节和电容器组的投切次数是有限的，而在九区图没有相应的判断。因此，现行九区图的调节效果还有待进一步改善。 2 低压集中补偿方式 在配电网中，目前国内较普遍采用的无功补偿方式是在配电变压器380V侧进行集中补偿(如图1的方式2)，通常采用微机控制的低压并联电容器柜，容量在几十至几百千乏左右，根据用户负荷水平的波动投入相应数量的电容器进行跟踪补偿。它主要目的是提高专用变用户的功率因数，实现无功补偿的就地平衡，对配电网和配电变的降损有积极作用，同时也有助于保证该用户的电压水平。这种补偿方式的投资及维护均由专用变用户承担。目前国内各厂家生产的自动补偿装置通常是根据功率因数来进行电容器的自动投切。就这种方案而言，虽然有助于保证用户的电能质量，但对电力系统并不可取。虽然线路电压的波动主要由无功量变化引起，但线路的电压水平往往是由系统情况决定的。当线路电压基准值偏高或偏低时，无功的投切量可能与实际需求相去甚远，易出现无功过补偿或欠补偿。 对配电系统来说，除了专用变之外，还有许多公用变。而面向广大家庭用户及其他小型用户的公用变，由于其通常安装在户外的杆架上，实现低压无功集中补偿则是不现实的：难于维护、控制和管理，且容易造成生产安全隐患。这样，配电网的无功补偿受到了很大地限制。 3 杆上补偿方式 由于配电网中大量存在的公用变压器没有进行低压补偿，使得补偿度受到限制。由此造成很大的无功缺口需要由变电站或发电厂来填，大量的无功沿线传输使得配电网网损仍然居高难下。因此可以采用10kV户外并联电容器安装在架空线路的杆塔上(或另行架杆)进行无功补偿(如图1的方式3)，以提高配电网功率因数，达到降损升压的目的。但由于杆上安装的并联电容器远离变电站，容易出现保护不易配置、控制成本高、维护工作量大、受安装环境和空间等客观条件限制等问题。因此，杆上无功优化补偿必须结合以下实际工程要求来进行： (1)补偿点宜少，建议一条配电线路上宜采用单点补偿，不宜采用多点补偿; (2)控制方式从简。建议杆上补偿不设分组投切; (3)建议补偿容量不宜过大。补偿容量太大将会导致配电线路在轻载时出现过电压和过补偿现象;另外杆上空间有限，太多数电容器同杆架设，既不安全，也不利于电容器散热; (4)建议保护方式应简化。主要采用熔断器和氧化锌避雷器作简单保护。 显然，杆上无功补偿主要是针对10kV馈线上的公用变所需无功进行补偿，因其具有投资小，回收快，补偿效率较高，便于管理和维护等优点，适合于功率因数较低且负荷较重的
提高功率因数的意义和方法
提高功率因数的意义和方法 1.功率因数 在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S 功率因数的大小与电路的负荷性质有关，如白炽灯泡、电阻炉等电阻负荷的功率因数为1，一般具有电感负载的电路功率因数都小于1。功率因数是电力系统的一个重要的技术数据,功率因数是衡量电气设备效率高低的一个系数, 功率因数低，说明电路用于交变磁场转换的无功功率大，从而降低了设备的利用率，增加了线路供电损失。 电能占企业成本的5％～30％，有些企业占得更高。因此如何提高电能的利用率和使用效率，保证电能质量，是企业节能提效的重要手段。绝大多数企业是用电动机作为机械的原动机，而电动机是感性负载，功率因数并不高，因此企业的能源消耗中无功能源消耗占了很大成份。尽可能的减少无功能量的消耗，是企业节能的头等大事。对于企业而言，供电损耗主要是电动机损耗、低压线路损耗、高压线路损耗和变压器损耗。安装无功补偿装置后功率因数提高，线路电流会下降，这样线路损耗降低，变压器的有功损失也会降低。电动机损耗（即效率）是电动机本身固有的，目前Y系列的电动机的效率一般都在85％～95％。但电动机的功率因数将影响整个电网的效率。用电系统装设无功补偿设备，提高功率因数，对于企业的降损节电、用电系统的安全可靠运行具有极为重要的意义 2.影响功率因数的主要因素 异步电动机和电力变压器。异步电动机所耗用的无功功率是由其空载时的无 功功率和一定负载下无功功率增加值两部分所组成,改善异步电动机的功率因 数就要防止电动机的空载运行并尽可能提高负载率。变压器消耗无功的主要成 份是它的空载无功功率,它和负载率的大小无关。因而,为了改善电力系统和企 业的功率因数,变压器不应空载运行或长其处于低负载运行状态。 供电电压。当供电电压高于额定值的10%时,由于磁路饱和的影响,无功功率将 增长得很快,据有关资料统计,当供电电压为额定值的110%时,一般工厂的无功 将增加35%左右，当供电电压低于额定值时,无功功率也相应减少而使它们的功 率因数有所提高。但供电电压降低会影响电气设备的正常工作。 3.提高功率因数的意义 ⑴提高功率因数可以提高设备的利用率 由于有功功率：P=UI COSφ,当U和I为定值时,P∞COSφ,这就是说在电源 提供同样的视在功率UI情况下,有功功率P与功率因数COSφ的大小成正比。 我们知道,电源设备的容量都是根据额定电压UN和额定电流IN确定的,因 此其额定视在功率为SN=UN IN。它表示该设备允许输出的最大有功功率,换句话 说,假如负载COSφ=1,P=UN IN COSφ=UN IN=SN,此时电源的容量全部转换成有

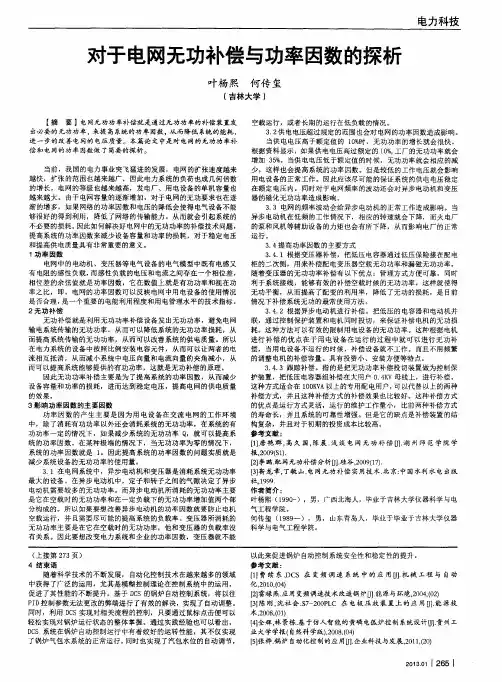

功率因数与无功补偿 发表时间：2009-11-25T11:02:58.357Z 来源：《中小企业管理与科技》2009年7月上旬刊供稿作者：刘志军[导读] 功率因数是衡量企业供电系统电能利用程度及电气设备使用状况的一个具有代表性的重要指标之一刘志军（河南巩义中孚实业有限公司博奥分公司电气项目部）摘要:企业电力系统中感性负荷居多，它们增加了系统中的无功吸收，减少了系统容量的有效利用，我们可以利用电容器组来补偿系统的无 功吸收，提高功率因数，合理利用系统设备容量。关键词：功率因数无功功率有功功率 0 引言 功率因数是衡量企业供电系统电能利用程度及电气设备使用状况的一个具有代表性的重要指标之一，通常使用cosφ表示，我们可以用以下几项来介绍功率因数的重要性，及提高功率因数的方法。 1 有功功率和无功功率 企业的用电设备大部分都用电磁感应原理来工作的，比如：变压器、电焊机、电磁感应式电动机等等，它们都是靠电能转化成电磁能再转化为电能或机械能来实现的能量转换，这样，用电设备就必须从电网上吸收两种能量，一部分能量用于做功，即前边提到得机械能或热能，这部分能量大部分是为了满足生产和生活的需要，称为有功功率。另一部分能量用来产生交变磁场，它是变压器、电焊机或电感线圈形成能量转换和传输的介质，没有了磁场，就没有了传输能量的介质，从而使能量只能在电源或用电设备内部消耗，而不能对外传输，不能对外做功，这部分功率叫做无功功率。无功，顾名思义就是无用功，其实它并不是没有用，没有它，任何能量都只能自己消耗，不能传输，然而它确实在能量转换的过程中没有转换成其它能量，所以叫作无功功率。有功功率和无功功率都是电能运用所必须的，若有功功率不足，就不能满足用电负荷的需要，会将电网电压拉低，系统发电机的转速变慢，发电频率降低，影响用电质量，威胁发电厂和各用电设备的安全。若无功功率不足，系统电压也会降低，电流将会升高，电机过流过热，会导致用电设备绝缘破坏，甚至烧毁。 2 功率因数 功率因数是衡量企业供电系统电能利用程度及电气设备使用状况的一个具有代表性的重要指标之一，通常使用cosφ表示。一个供电设备的供电容量通常是用视在功率表示，字面意思就是我们所能看到的功率，即表见功率，但不是真实功率，它的真实功率是由视在功率和功率因数的乘积决定的。所以说功率因数是一个非常重要的供电指标，而视在功率是由有功功率的平方与无功功率的平方和，开跟号得到的。视在功率确定后，有功功率分量高就称为功率因数高，有功功率分量低就称为功率因数低，有功功率和无功功率都是靠发电机发出的，然而用电设备所需要的功率会因设备的感性和容性不同而不同，当用电设备是感性时，用电设备的电压会超前电流90°；当用电设备是容性时，电流超前电压90°，两个分量将在一条直线上，但方向相反，用电设备中感性的居多，所以这就需要一个容性的负荷进行无功补偿了。 3 有功功率和无功功率的三角关系 上述讲的有功功率和无功功率可以用直角三角形的关系来描述：三角形的两条直角边，一个表示有功功率，一个表示无功功率，它们的斜边就是视在功率，有功功率和视在功率之间的夹角就是功率因数角，功率因数角的余弦值就是功率因数。无功功率越少，功率因数角就越小，它的余弦值就越大，有功功率和视在功率就越接近，也就是说，能量的转换效率也就越高。这就提出了一个问题，怎样减少发电机的无功输出？或者说怎样减少感性负何的无功吸收？ 4 提高功率因数的意义 由上述3可以看出，要使发电厂和供电所更有效利用资源进行电能的转换和传输，就必须合理的进行有功功率和无功功率的分配，在无功功率配置合理的情况下，尽量的多发有功，减少无功功率的输出。那就要提高用电设备的功率因数。当供电系统中输送的有功功率维持恒定的情况下，无功功率增大即功率因数的降低，就会引起：①系统中输送的总电流增大，使电气元件，如变压器、电抗器、导线等容量增大，从而扩大了企业投资；②由于无功功率增大，造成输电电流增大，从而也会增大供电设备的有功损耗；③因为系统中的总电流增大，所以电压损失增大，造成调压困难；④对发电机来说，转子温度升高，发电机达不到预期出力；⑤由于系统电流增大，系统电压降低，会造成其他设备不能正常出力。所以，我们必须提高供电系统的功率因数。 5 提高功率因数和无功补偿 企业的感性负荷大部分是异步电动机，运行时要消耗一定的无功功率，使得电动机和输电线路的电流增大，如果给电动机增加就地补偿电容，不但可以使线路及配电装置的输送电流减小，而且还可以减少有功损耗，减少初期的投资容量。下面给出异步电动机的无功补偿计算公式，以供大家参考：设补偿前电动机的无功功率为Q1，补偿电容器后的无功功率为Q2，则补偿电容器的无功功率为: Qc=Q1-Q2=P1(tanφ1-tanφ2)= 式中：P1、P2为电动机运行时输入/输出的有功功率，η为电动机运行时的效率，φ1、φ2为电容器补偿前后的功率因数角。 补偿前的功率因数：cosφ1=(cosφe)1/k ，式中：cosφe为电动机额定负载时的功率因数，可从产品目录中查得，k为电机定子电流负载率，k=I1/Ie，其中I1为电机运行时的实测定子电流（A），Ie为电机的额定电流（A）。 补偿后的功率因数一般是0.95左右，如果再高，投入的成本太大，不经济，确定了所需补偿的无功功率Qc之后，那么补偿电容量C= 式中：f为电源频率（Hz），Ue为电机额定电压（V），Qc为电容补偿的无功功率（Var）。 注意：个别补偿的电容容量应根据电动机的功率、负载率及电网情况适当考虑，避免过补偿或欠补偿状态的出现。 6 补偿方式 工业企业中常用的电容器补偿方式大概有三种：集中补偿、分组补偿和单个补偿。企业电力系统的补偿方式的选择，要视企业的具体情况而定。比如：从无功就地平衡来说，单个补偿的效果最好（单个补偿应用于大容量、长期运行、无功功率需要较大的设备，或者输电线路较长的设备，不便于实现分组补偿的场合，这种方式可以减少配线电流，导线截面，配电设备的容量），不论采取什么样的补偿方式，补偿电容必须选择适当，而这一切都是为了提高电力系统的功率因数。 7结束语
X 10 电网建设中的无功补偿 1功率因数和无功功率补偿的基本概念 1.1功率因数：电网中的电气设备如电动机变压器等属于既有电感又有电阻的电 感性负载，电感性负载的电压和电流的相量间存在着一个相位差， 相位角的余弦 cos ?即是功率因数，它是有功功率与视在功率之比即 cos ? = P/S 。功率因数是 反映电力用户用电设备合理使用状况、电能利用程度及用电管理水平的一个重要 指标。 1.2无功功率补偿：把具有容性功率的装置与感性负荷联接在同一电路，当容性 装置释放能量时，感性负荷吸收能量，而感性负荷释放能量时，容性装置却在吸 收能量，能量在相互转换，感性负荷所吸收的无功功率可由容性装置输出的无功 功率中得到补偿。 2无功补偿的目的与效果 2.1补偿无功功率，提高功率因数 2.2提高设备的供电能力 由P = S ? cos ?可看出，当设备的视在功率 S 一定时，如果功率因数cos ? 提高，上式中的P 也随之增大，电气设备的有功出力也就提高了。 2.3降低电网中的功率损耗和电能损失 由公式I = P/( ? U ? cos ? )可知当有功功率P 为定值时，负荷电流I 与 cos ?成反比，安装无功补偿装置后，功率因数提高，使线路中的电流减小，从 而使功率损耗降低：△ P =I 2R,降低电网中的功率损耗是安装无功补偿设备的主 要目的。 2.4改善电压质量 在线路中电压损失4U 的计算公式如下： A U= 式中 A U ——线路中的电压损失kV P ——有功功率MW
]=300 X( 1. 33— 0. 48) =255 (kvar ) Q= Q -- 无功功率Mvar U -- 额定电压kV R ――线路总电阻Q X L ――线路感抗Q 由上式可见，当线路中的无功功率 Q 减少以后，电压损失4U 也就减少了 2.5减少用户电费开支，降低生产成本。 2.6减小设备容量，节省投资。 3无功补偿容量的选择 3.1按提高功率因数值确定补偿容量 Q c 式中P ——最大负荷月的平均有功功率 kW cos ? i cos ? 2 - 补偿前后功率因数值 例如：某加工厂最大负荷月的平均有功功率为 300kW 功率因数cos ?二0.6， 拟将 功率因数提高到0.9，则所选的电容器容量为： 3.2按提高电压值确定补偿容量Q (kvar ) 式中 △ U 需要提高的电压值 V (kvar ) Q=300X[
提高功率因数的意义与无功补偿的实效 工作效率，达到降低损耗、节约电能目的。 1 影响功率因数的主要因素 耗用无功功率的设备大量使用，变压器无功功率消耗，变压器变压过程是由电磁感应来完成，由无功功率建立和维持磁场进行能量转换。没有无功功率，变压器无法变压和输送电能。变压器消耗无功功率主要部分是它的空载无功功率，为改善电力系统和企业的功率因数，变压器不应长期空载运行。 供电电压超出规定范围也会对功率因数造成很大影响，当供电电压高于额定值10%，受磁路饱和影响，无功功率增长很快，据资料统计，当供电电压为额定值110%时，一般工厂无功功率将增加35%左右。当供电电压低于额定值，无功功率也相应减少而使它们功率因数有所提高。但供电电压降低会影响电气设备的正常工作。所以，应采取措施使电力系统供电电压尽可能保持稳定。 2 提高功率因数：并联电容器进行无功补偿 提高功率因数的途径主要在于如何减少电力系统中各个部分所需无功功率，使电力系统在输送一定有功功率时，可降低其中通过的无功电流。提高功率因数，最经济、最常用的方法就是与电感性负载并联电容器。当电感和电容并联接在同一电路时，电感吸收功率时正好电容放出能量，电感放出能量时正好电容吸收功率，能量在它们之间相互交换，即感性负荷所需无功功率，可由电容器的无功输出得到补偿，这就是并联电容器无功补偿作用。并联电容器C与供电设备（如变压器）或负荷（如电动机）并联，则供电设备或负荷所需要的无功功率，全部或部分由并联电容器供给，即并联电容器发出的容性无功，可以补偿负荷所消耗的感性
无功。 3 应用实效 我厂动力车间有110kV變电站、35kV区域变电站和自备电站各一座。110kV变电站为电力调度中心，全面协调、监控我厂高压用电情况，35kV区域变电站和自备电站对高压供电也有举足轻重的作用，合理掌控这三个站发、配电情况，对全厂电力系统经济、安全供电起到关键作用。为提高电压质量、节约电能、完成电力部门规定的功率因数指标（大于0.95），电力调度中心在保障全厂供电安全情况下，根据系统电压和功率因数的变化情况、及时投、切110kV变电站和35kV变电站电容组，调节自备电站发电机的无功负荷，基本上把功率因数控制在0.95-0.98之间。 4 节能效益计算 通过无功补偿的方式来提高系统的功率因数，提高了电压质量，减少线路功率损耗，节省大量电能。具体计算过程：无功功率经济当量表示电力系统每减少1kvar无功功率，相当于电力系统所减少的有功功率损耗kW数，其符号为Kq。Kq值与电力系统的容量、结构及计算点与电源的相对位置等多种因素有关： 工厂变配电中，无功功率经济当量：Kq=0.02～0.15（平均取Kq=0.1）;发电机电压直配工厂：Kq=0.02～0.04;两级变压工厂：Kq=0.05～0.08;三级及以上变压工厂：Kq=0.1～0.15。我厂9月份节约有功功率为： E=Qc总*Kq*h总=（2670+2670+1780+2670+1035+1085）*0.1*720=857520（kWh）。Qc总-110kV站、35kV站、自备电站无功补偿总量;E-计算期内的有功功率;Kq-取0.1;h总-9月份机组运行时间。 我厂9月份无功补偿情况，110kV站、35kV站、自备电站无功补偿量见下表。如不考虑其他因素，单方面从无功功率经济当量考虑，通过计算得知9月份通过无功补偿节约电量
电网的无功补偿与电压调整 、输电网的无功补偿与电压调整 输电网多数无直供负载，一般不为调压目的而设置无功补偿装置。参数补偿多用于较长距离的输电线路，有串联补偿（又称纵补偿）与并联补偿（又称横补偿）之分。电压支撑则多用于与地区受电网络连接的输电网的中枢点。 1.1电抗器补偿 电抗器是超高压长距离输电线路的常用补偿设备，用以补偿输电线路对地电容所产生的充电功率，以抑制工频过电压。电抗器的容量根据线路长度和过电压限制水平选择，其补偿度（电抗器容量与线路充电功率之比）国外统计大多为70-85，个别为65，一般不低于60。电抗器一般常设置在线路两端，且不设断路器。 1.2串连电容补偿 串联电容用来补偿输电线路的感抗，起到缩短电气距离提高稳定性水平和线路的输电容量的作用。串联电容器组多为串、并联组合而成，并联支数由线路输送容量而定，串联个数则由所需的串联电容补偿度（串联电容的容抗与所补偿的线路感抗之比）而定。串联电容补偿一般在50以下，不宜过高，以免引起系统的次同步谐振。输电网中因阻抗不均而造成环流时，也可用串联电容来补偿。日本在110kV环网中就使用了串联电容补偿。 1.3中间同步或静止补偿 在远距离输电线路中间装设同步调相机或静止补偿装置，利用这些
装置的无功调节能力，在线路轻载时吸收线路充电功率，限制电压升高；在线路重载时发出无功功率，以补偿线路的无功损耗，支持电压水平，从而提高线路的输送容量。中间同步或静止补偿通常设在线路中点，若设在线路首末端，则调节作用消失。 输电网的电压支撑点与调压输电网与受电地区的低一级电压的电网相联的枢纽点，常设置有载调压变压器或有相当调节与控制能力的无功补偿装置，或者二者都有，以实现中枢点调压，使电网的运行不受或少受因潮流变化或其他原因形成的电压波动的影响，在电网发生事故时起支撑电压的作用，防止因电网电压剧烈波动而扩大事故。 电压支撑能力的强弱，除与补偿方法和补偿容量大小有关外，更与补偿装置的调节控制能力和响应速度有关。并联电容器虽是常用而价廉的补偿设备，但其无功出力在电压下降时将按电压的平方值下降，不利于支撑电压。大量装设并联补偿电容器反而有事故发生助长电网电压崩溃的可能性。采用同步调相机和静止无功补偿装置辅以适当的调节控制，是比较理想的支撑电压的无功补偿设备。近年来，国内外均注重静止补偿装置的应用。 2、配电网的无功补偿与电压调整 以相位补偿和保证用户用电电压质量为主。 2.1相位补偿亦称功率因数补偿 用电电器多为电磁结构，需要大量的励磁功率，致使用户的功率因数均为滞相且较低，一般约为0.7左右。励磁功率滞相的无功功率在配电网中流动，不仅占用配电网容量，造成不必要的损耗，而且导致用户

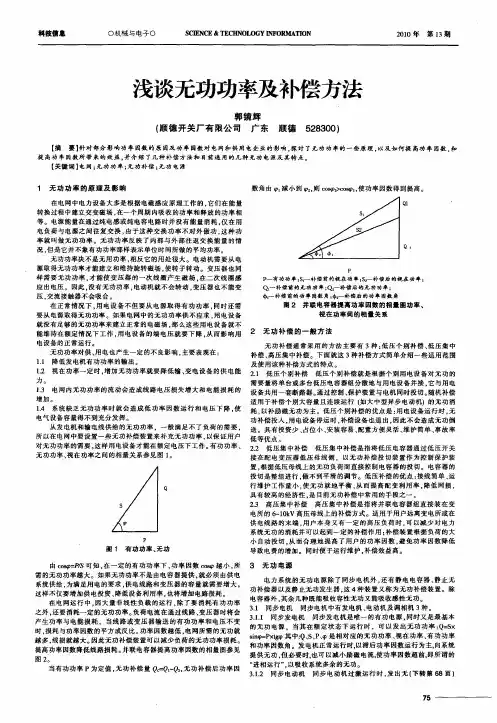

一、无功补偿原理 在交流电路中，由电源供给负载率有两种：一种是有功功率，一种是无功功率。 有功功率是保持用电设备正常运行所需的电功率，也就是将电能转换为其他形式能量（机械能、光能、热能）的电功率。比如：5.5千瓦的电动机就是把5.5千瓦的电能转换为机械能，带动水泵抽水或脱粒机脱粒；各种照明设备将电能转换为光能，供人们生活和工作照明。有功功率的符号用P表示，单位有瓦（W）、千瓦（KW）、兆瓦（MW）。 无功功率比较抽象，它是用于电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率。它不对外作功，而是转变为其他形式的能量。凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。比如40瓦的日光灯，除需40多瓦有功功率（镇流器也需消耗一部分有功功率）来发光外，还需80乏左右的无功功率供镇流器的线圈建立交变磁场用。由于它不对外做功，才被称之为“无功”。无功功率的符号用Q表示，单位为乏（Var）或千乏（kVar）。 无功功率决不是无用功率，它的用处很大。电动机的转子磁场就是靠从电源取得无用功率建立的。变压器也同样需要无功功率，才能使变压器的一次线圈产生磁场，在二次线圈感应出电压。因此，没有无功功率，电动机就不会转动，变压器也不能变压，交流接触器不会吸合。为了形象地说明问题，现举一个例子：农村修水利需要挖土方运土，运土时用竹筐装满土，挑走的土好比是有功功率，挑土竹筐就好比是无功功率，竹筐并不是没用，没有竹筐泥土怎么运到堤上呢？
在正常情况下，用电设备不但要从电源取得有功功率，同时还需要从电源取得无功功率。如果电网中的无功功率供不应求，用电设备就没有足够的无功功率来建立正常的电磁场，那么，这些用点设备就不能维持在额定情况下工作，用电设备的端电压就要下降，从而影响用电设备的正常运行。 二、无功补偿作用 无功功率对供、用电产生一定的不良影响，主要表现在： （1）降低发电机有功功率的输出。 （2）降低输、变压设备的供电能力。 （3）造成线路电压损失增大和电能损耗的增加。 （4）造成功率因数运行和电压下降，使电气设备容量得不到充分发挥。 从发电机和高压电线供给的无功功率，远远满足不了负荷的需要，所以在电网中要设置一些无功补偿装置来补充无功功率，以保证用户对无功功率的需要，这样用电设备才能在额定电压下工作。这就是电网需要装设无功补偿装置的道理。 无功补偿的基本原理是：把具有容性功率负荷的装置与感性功率负荷并联接在同一电路，能量在两种负荷之间相互交换。这样，感性负荷所需要的无功功率可由容性负荷输出的无功功率补偿。 无功补偿可以改善电能质量、降低电能损耗、挖掘发供电设备潜力、无功补偿减少用户电费支出，是一项投资少，收效快的节能措施。 提高功率因数后,线损率也下降了.减少设计容量,减少投资,增
浅谈电网中功率因数及无功补偿 摘要：介绍电力系统中影响电网功率因数的主要因素以及无功补偿的方法。实现节能、减排、低碳环保。 关键字：电网、功率因数、无功补偿、节能 前言 在电力系统中，由于许多设备大多都是感性负载，在运行中不仅要消耗有功功率，设备本身也消耗无功功率，从而使功率因数降低。功率因数的提高直接影响电网供电质量的好坏。如果功率因数过低，将使有功功率输出减少，无功功率增加，导致电能损耗加大、利用率降低。关系到节约电能和供电质量。 功率因数是电力系统的一个重要的技术数据。功率因数是衡量电气设备效率高低的一个系数。功率因数低，说明电路用于交变磁场转换的无功功率大，增加了线路供电损失，因此供电部门对用电单位的功率因数有一定的标准要求。在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S 1、影响功率因数的主要因素 首先我们先了解一下功率因数是怎么产生的，在正弦的交流电路中，用电设备在正常的工作中，消耗功率分为两部分：一是有功功率；二是无功功率。当有功消耗为一定时，无功功率消耗的减少，就提高功率因数。当无功功率消耗为0时，那么功率因数就为1，使得电能利用率达到100%。影响功率因数的主要因数分为以下几种： 1.1异步电动机和电力变压器是消耗无功的主要设备 异步电动机的定子与转子之间的气隙是决定异步电动机需要较多无功的主要因数。而异步电动机所耗用的无功功率是其空载时的无功功率和一定负载下无功功率两部分组成。所以要改善异步电动机的功率因数就要防止空载运行。变压器消耗的无功主要成份是它的空载运行，因此提高电力系统和企业的功率因数，就需要变压器不能空载运行或者低负荷运行。 同时工厂中由于有大量的电焊机、电弧炉及气体放电灯等感性负荷，同样也消耗大量的无功功率，从而使功率因数降低。 1.2供电电压超出规定范围也会对功率因数造成很大影响 当供电电压高于额定值的10%是，由于磁路饱和的影响，无功功率将增长的很快。当供电电压低于额定值时，无功功率也相应减少而使他们的功率因数有所提高。供电电压降低会影响电器设备的正常工作。所以，应当采取措施使电力系
电网的无功补偿与电压调整 1、输电网的无功补偿与电压调整 输电网多数无直供负载，一般不为调压目的而设置无功补偿装置。参数补偿多用于较长距离的输电线路，有串联补偿（又称纵补偿）与并联补偿（又称横补偿）之分。电压支撑则多用于与地区受电网络连接的输电网的中枢点。 1.1电抗器补偿 电抗器是超高压长距离输电线路的常用补偿设备，用以补偿输电线路对地电容所产生的充电功率，以抑制工频过电压。电抗器的容量根据线路长度和过电压限制水平选择，其补偿度（电抗器容量与线路充电功率之比）国外统计大多为70-85，个别为65，一般不低于60。电抗器一般常设置在线路两端，且不设断路器。 1.2串连电容补偿 串联电容用来补偿输电线路的感抗，起到缩短电气距离提高稳定性水平和线路的输电容量的作用。串联电容器组多为串、并联组合而成，并联支数由线路输送容量而定，串联个数则由所需的串联电容补偿度（串联电容的容抗与所补偿的线路感抗之比）而定。串联电容补偿一般在50以下，不宜过高，以免引起系统的次同步谐振。输电网中因阻抗不均而造成环流时，也可用串联电容来补偿。日本在110kV环网中就使用了串联电容补偿。 1.3中间同步或静止补偿 在远距离输电线路中间装设同步调相机或静止补偿装置，利用这些装置的无功调节能力，在线路轻载时吸收线路充电功率，限制电压升高；在线
路重载时发出无功功率，以补偿线路的无功损耗，支持电压水平，从而提高线路的输送容量。中间同步或静止补偿通常设在线路中点，若设在线路首末端，则调节作用消失。 输电网的电压支撑点与调压输电网与受电地区的低一级电压的电网 相联的枢纽点，常设置有载调压变压器或有相当调节与控制能力的无功补偿装置，或者二者都有，以实现中枢点调压，使电网的运行不受或少受因潮流变化或其他原因形成的电压波动的影响，在电网发生事故时起支撑电压的作用，防止因电网电压剧烈波动而扩大事故。 电压支撑能力的强弱，除与补偿方法和补偿容量大小有关外，更与补偿装置的调节控制能力和响应速度有关。并联电容器虽是常用而价廉的补偿设备，但其无功出力在电压下降时将按电压的平方值下降，不利于支撑电压。大量装设并联补偿电容器反而有事故发生助长电网电压崩溃的可能性。采用同步调相机和静止无功补偿装置辅以适当的调节控制，是比较理想的支撑电压的无功补偿设备。近年来，国内外均注重静止补偿装置的应用。 2、配电网的无功补偿与电压调整 以相位补偿和保证用户用电电压质量为主。 2.1相位补偿亦称功率因数补偿 用电电器多为电磁结构，需要大量的励磁功率，致使用户的功率因数均为滞相且较低，一般约为0.7左右。励磁功率——滞相的无功功率在配电网中流动，不仅占用配电网容量，造成不必要的损耗，而且导致用户电压降低。相位补偿是以进相的无功补偿设备（如并联电容器）就近供给用户或配电网所需要的滞相无功功率，减少在配电网中流动的无功功率，降低网损，
提高功率因数的意义和方法 1.功率因数 在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S 功率因数的大小与电路的负荷性质有关，如白炽灯泡、电阻炉等电阻负荷的功率因数为1，一般具有电感负载的电路功率因数都小于1。功率因数是电力系统的一个重要的技术数据,功率因数是衡量电气设备效率高低的一个系数, 功率因数低，说明电路用于交变磁场转换的无功功率大，从而降低了设备的利用率，增加了线路供电损失。 电能占企业成本的5％～30％，有些企业占得更高。因此如何提高电能的利用率和使用效率，保证电能质量，是企业节能提效的重要手段。绝大多数企业是用电动机作为机械的原动机，而电动机是感性负载，功率因数并不高，因此企业的能源消耗中无功能源消耗占了很大成份。尽可能的减少无功能量的消耗，是企业节能的头等大事。对于企业而言，供电损耗主要是电动机损耗、低压线路损耗、高压线路损耗和变压器损耗。安装无功补偿装置后功率因数提高，线路电流会下降，这样线路损耗降低，变压器的有功损失也会降低。电动机损耗（即效率）是电动机本身固有的，目前Y系列的电动机的效率一般都在85％～95％。但电动机的功率因数将影响整个电网的效率。用电系统装设无功补偿设备，提高功率因数，对于企业的降损节电、用电系统的安全可靠运行具有极为重要的意义 2.影响功率因数的主要因素 异步电动机和电力变压器。异步电动机所耗用的无功功率是由其空载时的无功 功率和一定负载下无功功率增加值两部分所组成,改善异步电动机的功率因数就 要防止电动机的空载运行并尽可能提高负载率。变压器消耗无功的主要成份是它 的空载无功功率,它和负载率的大小无关。因而,为了改善电力系统和企业的功率 因数,变压器不应空载运行或长其处于低负载运行状态。 供电电压。当供电电压高于额定值的10%时,由于磁路饱和的影响,无功功率将 增长得很快,据有关资料统计,当供电电压为额定值的110%时,一般工厂的无功 将增加35%左右，当供电电压低于额定值时,无功功率也相应减少而使它们的功 率因数有所提高。但供电电压降低会影响电气设备的正常工作。 3.提高功率因数的意义 ⑴提高功率因数可以提高设备的利用率 由于有功功率：P=UI COSφ,当U和I为定值时,P∞COSφ,这就是说在电源 提供同样的视在功率UI情况下,有功功率P与功率因数COSφ的大小成正比。 我们知道,电源设备的容量都是根据额定电压UN和额定电流IN确定的,因此 其额定视在功率为SN=UN IN。它表示该设备允许输出的最大有功功率,换句话说, 假如负载COSφ=1,P=UN IN COSφ=UN IN=SN,此时电源的容量全部转换成有功功 率,因而电源设备得到充分利用。如果COSφ< 1则电源能提供的功率为P=UN IN
无功补偿对低压电网功率因数的影响(一) 摘要:依据用电设备的功率因数，可测算输电线路的电能损失。通过现场技术改造，可使低于标准要求的功率因数达标，实现节电目的。本文分析了无功补偿的作用和补偿容量的选择方法，着重论述了低压电网和异步电动机无功补偿容量的配置。结合应用实例说明采用无功补偿技术，提高低压电网和用电设备的功率因数，已成为节电工作的一项重要措施。 关键词:节电技术功率因数无功补偿 0引言 无功补偿，就其概念而言早为人所知，它就是借助于无功补偿设备提供必要的无功功率，以提高系统的功率因数，降低能耗，改善电网电压质量。无功补偿的合理配置原则：①总体平衡与局部平衡相结合，以局部为主。②电力部门补偿与用户补偿相结合。在配电网络中，用户消耗的无功功率约占50%～60%，其余的无功功率消耗在配电网中。因此，为了减少无功功率在网络中的输送，要尽可能地实现就地补偿，就地平衡，所以必须由电力部门和用户共同进行补偿。③分散补偿与集中补偿相结合，以分散为主。集中补偿，是在变电所集中装设较大容量的补偿电容器。分散补偿，指在配电网络中分散的负荷区，如配电线路，配电变压器和用户的用电设备等进行的无功补偿。集中补偿，主要是补偿主变压器本身的无功损耗，以及减少变电所以上输电线路的无功电力，从而降低供电网络的无功损耗。但不能降低配电网络的无功损耗。因为用户需要的无功通过变电所以下的配电线路向负荷端输送。所以为了有效地降低线损，必须做到无功功率在哪里发生，就应在哪里补偿。所以，中、低压配电网应以分散补偿为主。④降损与调压相结合，以降损为主。 1影响功率因数的主要因素 1.1异步电动机和电力变压器是耗用无功功率的主要设备异步电动机的定子与转子间的气隙是决定异步电动机需要较多无功的主要因素。而异步电动机所耗用的无功功率是由其空载时的无功功率和一定负载下无功功率增加值两部分所组成。所以要改善异步电动机的功率因数就要防止电动机的空载运行并尽可能提高负载率。变压器消耗无功的主要成份是它的空载无功功率，它和负载率的大小无关。因而，为了改善电力系统和企业的功率因数，变压器不应空载运行或长其处于低负载运行状态。 1.2供电电压超出规定范围也会对功率因数造成很大的影响当供电电压高于额定值的10%时，由于磁路饱和的影响，无功功率将增长得很快，据有关资料统计，当供电电压为额定值的110%时，一般工厂的无功将增加35%左右。当供电电压低于额定值时，无功功率也相应减少而使它们的功率因数有所提高。但供电电压降低会影响电气设备的正常工作。所以，应当采取措施使电力系统的供电电压尽可能保持稳定。 1.3电网频率的波动也会对异步电机和变压器的磁化无功功率造成一定的影响 1.4以上论述了影响电力系统功率因数的一些主要因素，因此必须要寻求一些行之有效的、能够使低压电力网功率因数提高的一些实用方法，使低压网能够实现无功的就地平衡，达到降损节能的效果。 2低压配电网无功补偿的方法 提高功率因数的主要方法是采用低压无功补偿技术，我们通常采用的方法主要有三种：随机补偿、随器补偿、跟踪补偿。 2.1随机补偿随机补偿就是将低压电容器组与电动机并接，通过控制、保护装置与电机，同时投切。随机补偿适用于补偿电动机的无功消耗，以补励磁无功为主，此种方式可较好地限制用电单位无功负荷。随机补偿的优点是：用电设备运行时，无功补偿投入，用电设备停运时，补偿设备也退出，而且不需频繁调整补偿容量。具有投资少、占位小、安装容易、配置方便灵活，维护简单、事故率低等。 2.2随器补偿随器补偿是指将低压电容器通过低压保险接在配电变压器二次侧，以补偿配电
