（宝马前脸设计-不怒自威）

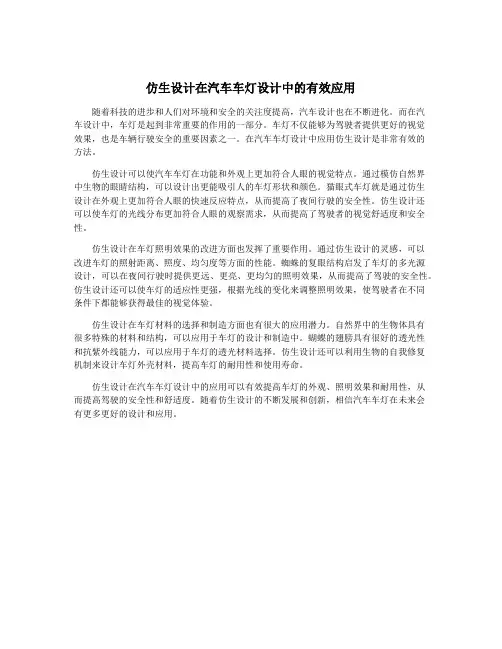

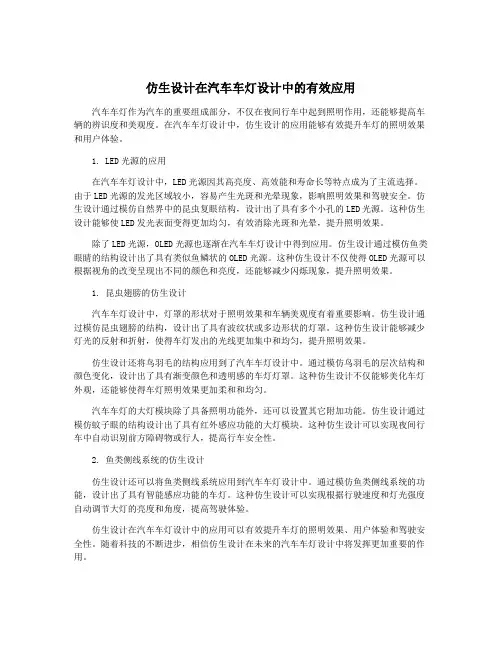

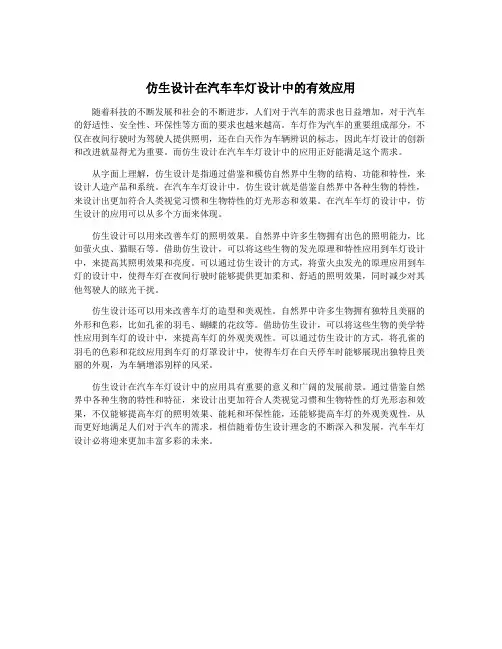

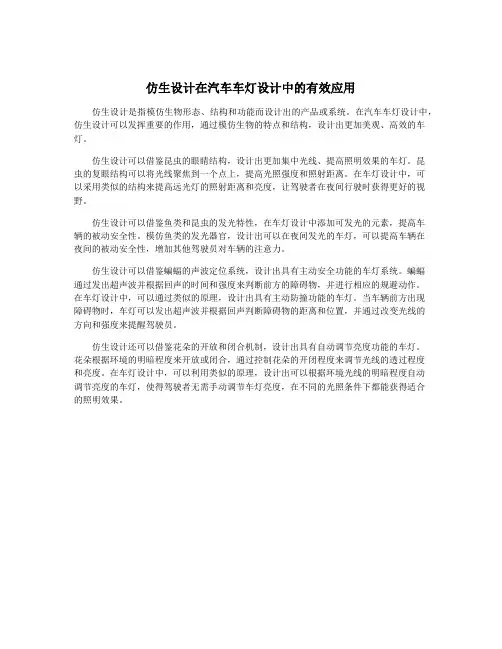

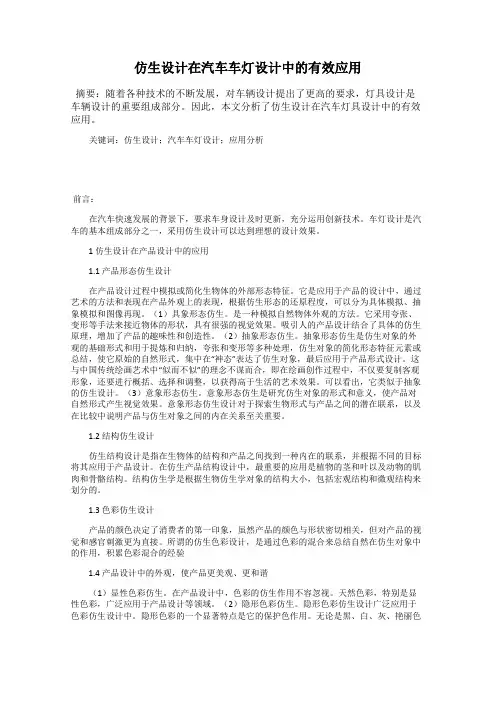

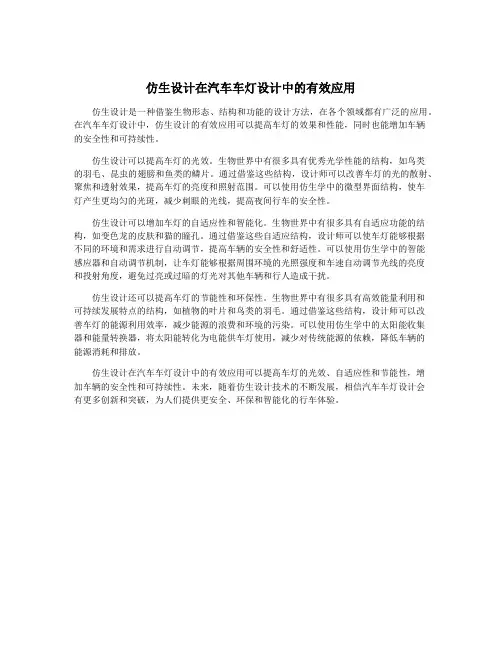

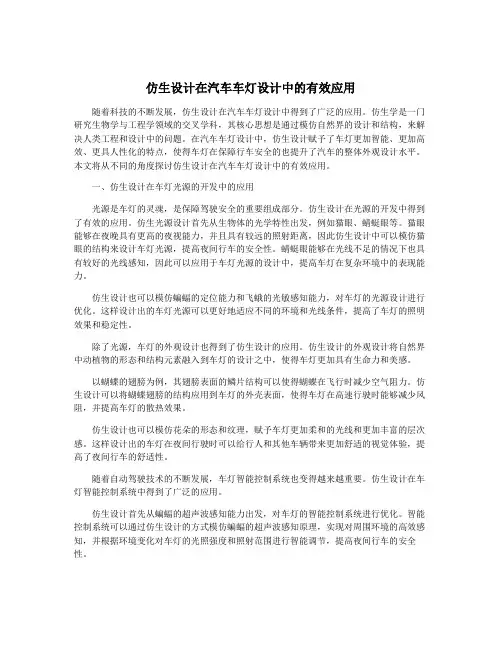

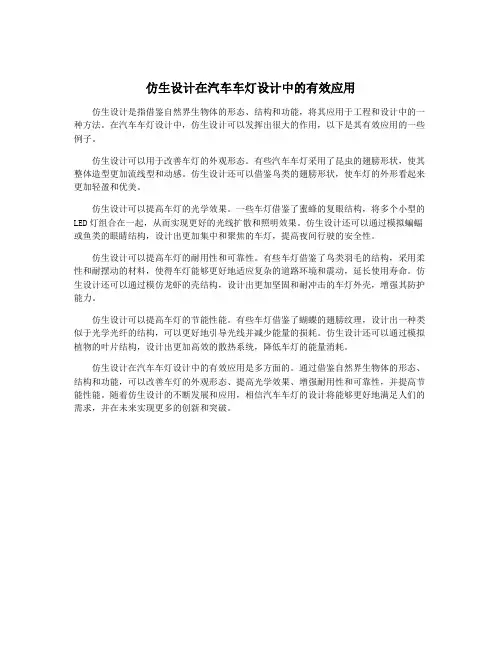

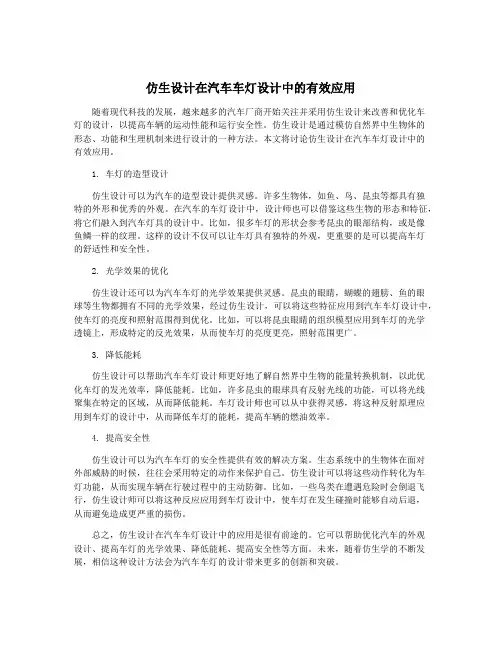

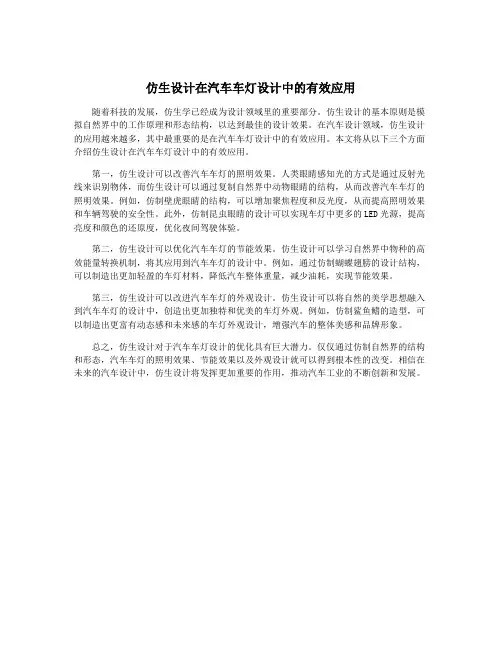

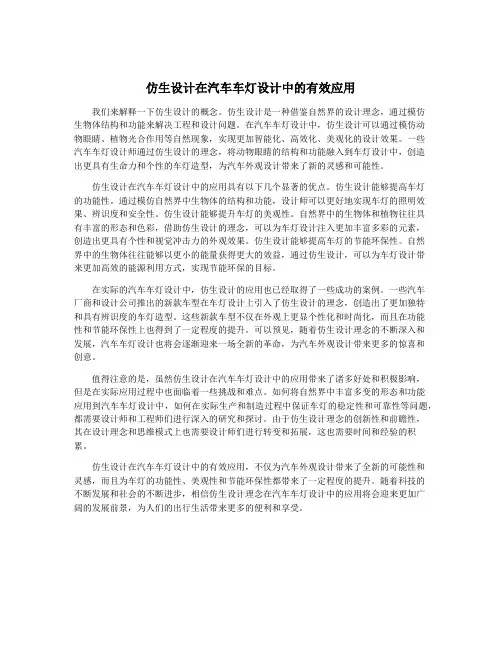

汽车虽则是只一种交通工具，但由于人们审美观各有不同，造就了汽车形态各异，如万花齐放，各有各的美。一个人选择的汽车外观，多多少少代表了这个人的审美情趣和志向。看汽车的前脸，也很像一个人的前脸，或方正朴实，或潇洒俊逸，或俏皮可爱，或虎虎生威。而汽车前面的两个大灯，更是点睛之笔，就像人的眼睛一样，是汽车设计的重点，也是汽车个性凸现的重点，下面就看看各种仿生学大灯。
一、猫眼大灯
（本田-老款雅阁）
简评：这款车当年简直卖疯了，这款车看上去也有点猫的优雅，猫眼大灯也是比较早的仿生大灯设计。
二、狮眼大灯
（东风标致-206）
简评：206绰号“小狮子”，这是因为它的车标是个小狮子，它的大灯也是狮子眼。这是一款很受年轻人欢迎的运动型车，外观设计的确很棒，风靡一时。
三、虎眼大灯
（东风雪铁龙-c2）
简评：206是小狮子，这款车就是“小老虎”，大灯是吊睛虎眼设计（武松碰到的就是吊睛老虎），整个前脸设计业也确实像个小老虎。这是款206的兄弟车型，几乎就是换了个壳，其它都一样。
四、鹰眼大灯
（雪佛兰-景程）
简评：雪佛兰景程号称鹰眼大灯，看上去也有几分锐利，景程外观设计其实也挺成功的，价钱几经降价后，也不算贵了，大气又漂亮，十三万的车看上去三十万似的，但还是销量不佳，奈何。
五、熊猫眼大灯
（吉利-熊猫）
简评：听名字，就知道它是仿生熊猫设计，设计还是挺成功的，看上去圆乎乎的也像个熊猫，自主车里这款车设计算很好了，性价比也不错，所以现在在路上比较常见了。
六、天使眼大灯
（奇瑞-A1）
简评：说是天使眼，其实天使眼长什么样子，谁也没见过。A1当年宣传时是奇瑞的心血之作，拳头产品，结果销量一般般，可能大众还是觉得它大小跟QQ一样，价格却贵了很多，接受不了。
七、水滴大灯
（雪铁龙-毕加索）
简评：毕加索的水滴大灯，外观设计都很时尚，也有个艺术气息的名字“毕加索”，但销量还是很
小众，法方认为设计前卫超前了，大家都接还受不了。以我看，还是性价比低了些。
以上只是在日常比较常见的车型中撷取了一小部分有代表意义的，供大家鉴赏比较，虎眼，鹰眼，狮眼，猫眼，天使眼等都是吉利的称谓，像狗眼和鼠目自然是无人效仿。其实汽车无非就是四个轮子，一台发动机和两个个沙发组成的，能看的见的就是外观，所以现在汽车外观设计可谓穷尽心思，往往推车出新就是换个外观即可，至于以后的汽车发展会是什么样子，就拭目以待吧。
汽车前大灯设计 车灯是汽车关键部件之一，它不仅对汽车的外观有画龙点睛的作用，而且直接影响行车的舒适性和安全性。车灯既是汽车的功能件，又是其外观件，一辆车的车灯就像人的眼睛，能传递它的精神和内涵，也是整车设计的点睛之笔，能体现汽车的品味，其造型设计的意义就在于彰显汽车的气质。随着汽车制造技术的不断发展和进步，作为汽车主要的照明和信号装置的汽车车灯技术不断更新。在汽车车灯新产品的研究开发过程中，逆向工程技术和思想越来越受到重视。车灯产品的造型大致可以分为数据测量、三维建模和结构设计三个阶段。 目录 1 引言 (2) 2 汽车车灯设计技术................................ 错误!未定义书签。 2.1 车灯的分类 (2) 2.2车灯的发展史 (2) 3 逆向工程技术概述 (4) 3.1逆向工程简介 (4) 3.2 逆向工程的应用现状 (4) 3.3 逆向工程的一般流程 (5) 3.4 逆向工程的关键技术 (5) 4 逆向工程技术及应用 (7) 4.1 数据采集 (7) 4.2 数据处理 (8) 4.3 模型重构 (13) 5 汽车前大灯的逆向设计 (18) 5.1 前大灯的数据采集 (18) 5.2 前大灯点云数据处理 (19) 5.3 前大灯 CAD 模型构建 (22) 5.3.1重构前的准备工作 (22) 5.3.2以结构体为主的底座的构建 (22) 5.4 CAD 模型检验 (24) 5.4.1灯罩大面的曲面品质分析 (24) 5.4.2底座的拔模检查与调整 (25) 5.4.3装配干涉检查 (25)
1 引言 随着汽车设计和制造工艺的进一步提高，车灯不再只是汽车的一个照明部件，还是这车设计的点睛之笔，时髦的汽车车灯集实用性和装饰性为一体，且更注重于整车的审美风格保持一致，它最能体现汽车的品位，越是个性化车、高档车，越注重车灯的设计及品质。本文就对车灯的分类及发展史、逆向工程的概念、应用现状、关键技术和一般流程，以及汽车前大灯的逆向设计做了简要概述，并阐述了本文的研究内容。 2 汽车车灯设计技术 随着汽车工业的发展，各种款式的轿车不断涌现，汽车速度不断提高，对汽车灯具设计的要求也越来越高。尤其是前照灯系统，不仅要效率高，还要解决夜间行车的眩目问题。以前的车灯设计方法是依靠个人的经验和大量的实验，但这已远远跟不上灯具设计需求的速度和越来越严格的车灯照明标准。因此国外已有人利用计算机对汽车灯具进行仿真设计，从而大大加快了灯具的开发进度。在国内，这方面的研究还远落后于国外。 2.1 车灯的分类 车灯按照用说途分照明灯和信号灯两大类。照明灯又分为外照明灯和内照明灯，信号灯也分为外信号灯和内信号灯，如图2.1所示。 图2.1 车灯分类 外照明灯除了牌照灯之外，主要作用是为本车驾驶员提供路面照明，外信号灯则是为方便其它车辆驾驶员识别本车轮廓和判断本车动向而设置的，其中转向指示灯和动灯是极重要的信号指示灯，它对于汽车行驶安全至关重要。在这些灯中，属于强制性检验的有外照明灯和外信号灯，因为这些灯是行车安全的关键部件。
拆模部分 一、定义:通俗的说:把产品从封闭的模具型腔里打开,并能取出产品的一系列分模线。 二、原则: 能靠破的不插破,能大斜度插破的,不限小斜度, 并且能方便加工。 三、名词: 1.靠破:产品从封闭的模具型腔中取出,拆模线与运动向成水平关系的面。 2.插破: 与靠破相对,成斜度关系。如图: 3.入子:因为模具加工需要或方便加工,而把成型部分,分为几块加工,或几小块拼入,其中除主型 腔外,其余部分材料均作入子。圆形入子可称作型芯。 4.其它: SLI KPI CVI CRI AP BP EP等。 四、典型形状拆模 (1)BOSS孔 A: 尺寸确定 1.非重要孔(未注公差尺寸) 拆法:以小端尺寸向外斜1度或3度。 2.重要孔(有公差要求) 拆法: 做最大尺寸,并做适当斜度。 B: 顶出方式 优先考虑用打管,其次是双顶针。 C: 拆模 1.作成打管就在打管型芯上成型。 2.一般直接拆成型芯。 3.孔较浅且不在平面上, 右直接在模具上成型,拆整件。 (2)筋板 a.入子拆法的确定 1.筋较深(>10mm)时,考虑拆入子。 原则:优先考虑能研磨且形状则。 优点: (1)加工工艺,工序可以错开,便与安排,缩短工期。 (2)避免放电加工。精度差,周期长。 (3)抛光方便。 (4)有益于塑件成型。塑料包风,充不足的缺陷能适当降低。 缺点: (1)装配上难度。
(2)模具强度相对降低。 (3)溢料可能性增大。 2.浅筋(<5mm)时,考虑拆整件 b.筋的拆模 1.底部有R角 拆模: 一般如右图,保证有0.1~0.2, 甚至0.5的直面,剩余部分做R角(图纸上基本会提示清楚)。 2.底部有R角,中间有一段直角。 拆模: 一般如右图,沿R角的端面拆模。图纸有要求, 筋底部重要,可按1方法拆模。 3.底部是直面 拆模:沿底部单边拆模。 注: 加强筋,是要做拔模斜度的。图档尺,寸一般是直角,拆模时,应先把筋倒斜度后,再行拆模,沿筋底部。 (3)靠破穴 穴在模具上反应为公母仁料靠死。 拆模:形复杂,又尺寸较小时,考虑拆入子,否则直接成形。 注: 靠破位置,应在图纸上标示清楚,以防打光将面破坏。 五、入子的确定 (1)普通拆模 入子拆分,在模具不便成型,或者无法成型时使用。面且局部复杂形状,需要多次修配处。(需 要事先预测) (请看附图) 附图一、 是一般产品入子的拆法,在模仁上线割,钻铰几个穴,再拼装上几块小 入子。 附图二、 是整体入子,整个模仁有几块大入子拼装而成。(注: 加契紧装置。) (2)斜销滑块 产品在相对开模方向有侧向孔或穴,以及倒钩凸起等., 使产品不能开模的, 都应有滑块和斜 销成型。影响起模部分在产品外面,一般作成滑块,在产品内部一般做成斜销。 (请看附图) 附图三: 产品有侧穴,做成滑块, 做成斜销也行,但不太好加工。 附图四: 产品内部有穴或凹入,只能用斜销成型。 浇注系统 一、流道是连接注射机喷嘴开口与模具腔的通道。其组成为: 1、主流道 2、分流道
课程设计说明书 课程设计名称：电子技术课程设计 题目：汽车车灯控制电路设计 学院：电气与电子信息学院 学生姓名： 专业：电气工程及其自动化 学号： 指导教师： 日期：2015年 7 月 10 日 成绩
汽车车灯控制电路设计 摘要：本文介绍了一种通过TTL系列产品设计模拟汽车尾灯工作情况电路的方法。主要阐述了如何通过555系列来制作脉冲产生器，如何利用J-K触发器改制三进制的计数器和译码器的使用等一系列方法。实验通过发光二极管模拟汽车车灯来实现了汽车在行驶时候的四种情况：正常行驶，左拐弯，右拐弯，临时刹车。 关键词：汽车尾灯，脉冲，计数器，译码器，行驶情况 Abstract：This article describes a series of product design through simulation TTL auto taillight circuit methods work. Mainly on how to produce 555 series pulse generator, how to make use of JK flip-flop ternary system decoder of the counters and the use of a range of methods. Experimental simulation of vehicle through the light-emitting diode taillights to achieve a moving car when the four cases: the normal traffic, left turn, right turn, temporary brake. Keywords：auto lamps, pulse, counters, decoders, traffic situation.
今天闲着没事来论坛看看，听说这个论坛比较不错。看完几个帖子后，我实在是坐不住了，我闲暇的时候也曾经浏览过很多关于模具结构的论坛。但看来看去，总是那些东西。很少有人能把真正设计模具的要点指出来。 我是从事注塑模具结构设计的，曾经设计过家电，汽车，电子产品类的模具。设计水平不见得很高，只是干过的活比较多比较杂而已。今天刚好闲着没事，跟大家共同讨论下关于注塑模具结构设计的问题。 首先我们拿到了一个产品后，先不要急着分模，最重要的一件事就是先检查产品结构，包括拔模，厚度等模塑型问题。当然这些对于一个刚刚从事模具结构设计的人来说，可能是比较困难的。因为他们可能不知道如何才是比较适合模具设计用的产品，这些没关系，只是自己日常积累的一个过程。当你分析完产品的拔模，壁厚，以及在出模方向有倒扣的地方后，你基本上已经知道了模具分型面的走向，以及浇口的位置，当然这些最终还是要跟客户确认的。 有人说，是不是我分析好了产品结构后，就可以开始设计模具了呢，答案当然是NO。要想在设计时少走弯路，一些关于影响模具结构的项目是一定要确认好的。具体内容如下：1，客户用来生产的注塑机的吨位及型号类型，这个确认不好，你就没法确认你模具的浇口套的入口直径以及定位圈的直径，顶出孔的大小跟位置，还有注塑机能伸进模具内的深度，甚至模架的大小，闭合高度等等。你辛辛苦苦的设计好了一套用油缸抽芯的模具结构，你也颇有成就感，可模具到了客户那里没法生产，因为客户那里只有电动注塑机，而且没另外加中子，估计那时你会有种欲哭无泪的感觉。2，客户注塑机的码模方式，一般常用的是压板码模，螺丝码模，液压码模，磁力码模等等。这个确认好了，你才知道你设计模具时，到底需不需要设计码模螺丝过孔或者码模槽。3，刚才我们分析后的产品的问题点，以及产品夹线，产品材料及收缩率。不要想当然的认为PP的塑料收缩率就一定是1.5%，这个一定要跟客户确认好，要知道他们最终用于生产的材料是什么牌号的，有没有添加什么改性材料等等。 有条件时，最好能熟知产品的装配关系以及产品的用途等等，这些信息对于将来的模具结构设计是非常有帮助的。因为了解了这些，你就知道哪些是外观面，哪些是非外观，哪些地方的拔模角度是可以随便加大的，哪些地方是不能改的。甚至包括一些产品的结构，如果你了解了产品的实际装配关系以及用途，你就知道哪些倒扣结构是可以取消或改成另外一种简单形式的。一定要牢记，做模具的过程就是把复杂问题简单化的过程。常看到一些人以做了一套多么多么复杂的结构而感到骄傲自豪，我觉得那是非常得无知。因为很多产品工程师可能会由于自身的经验问题，设计了一些不太合理的结构，如果作为下游工序，不能帮他们指正的话，他们可能永远都觉得那样设计是没问题的。那我们产品工程师的进步就会非常的缓慢。 4，模具水路外接参数，油路外接参数，电路外接参数，气路外接参数。只有在设计之前了解了客户这些要求之后，你才能有预见性的设计水路油路气路，别到时辛辛苦苦设计好了模具，后来发现客户需要在模具内部串联油路，那时你再改动，估计会累个半死，因为你水路，顶杆，螺钉什么的都好不容易排好了位。像这四路的设计顺序一般是先保证油路，因为油路要分布平衡，特指需要油缸顶出的模具结构，如果油路不平衡的话，油缸顶出的动作就会有先后，容易顶出不平衡。当然也可以采用齿轮分油器,但那样就更复杂了.其次是水路，因为水路要保证冷却效果，分布不均会影响产品质量及模具寿命。最后才是气路跟电路。在模具上的放置顺序是，最靠近TOP方向的是电路，然后是水路，
注塑模具设计的基本流程 注塑是一种工艺，是基于比如LIGA的微制造技术开发出来的，当然还有很多其他方法。那么注塑模具的设计流程是什么呢?下面跟一起来看看吧! LIGA工艺就是先生产出一个注塑所需要的模型，也就是俗称的"模子"，然后将液态塑料灌注在模具中，最后在分离出来，形成最终所需要的产品。比如一些塑料玩具，产品太多了。 当接到客户的CASE之后，首先，要了解清楚客户的要求(如：产品的外观要求，结构上的要求，或其它的一些特殊要求)，与客户进行沟通;接下来，就要开始分析要做的这个产品了，主要是检查产品的拔模及肉厚，对一些柱位及肋位进行防缩水处理(这些很必要，可以减少以后开模中一些不必要的麻烦，提高你在客户心目中的地位)。 模具设计(以下以Pro/E进行模仁3D设计，再在二维CAD里面完成所有设计为基础)的具体流程如下： 1.对产品进行排位(这将决定模具的大小，在这里要考虑的东西太多了，主要的还是靠设计师的经验及公司的要求); 2.对产品加上收缩率(缩水); 3.确定模仁的大小; 4.开始做分模面，这里考的就是真功夫了，不仅3D要用得好，模具结构更是重中之重;
5.分模面做好，就可以把模具分开了，前后模、镶件、斜顶、行位，都可以在这边分好; 6.接下来做的就是流道了，这个关系到公司生产的成本及产品的质量，设计时要慎重; 7.下面就是冷却水路的布置、镙丝的放置及顶针的排列(如果是用EMX设计，那么这里只要做基准点就可以); 8.如果是用CAD设计，一般做完以上工作就可以把它转成平面图，直接放入模胚再在CAD里面设计。 9.模仁图有了，就开始模胚上的设计。首先，以模仁的大小及结构，定出模胚的大小及形式(如大水口、细水口等);然后，用模具外挂调出适用的模胚，装入模仁(注意：图层的控制及颜色的控制，以便在后面出散件图时能更快，更易识别); 10.把水路引到模胚上，还有镙丝，再来画上弹弓、垃圾钉、顶棍孔，在主视图上做这些的同时，要在剖面图上表达出来。当然还有顶针，别忘了这里把唧嘴也给画上。如果是细水口的话就忙了，水口拉针、拉杆、开闭器都要在这里设计好，如果有行位的模具，应先设计好行位; 11.接下来就是撑头、锁模片以及撬模坑; 12.简单一点的模具做到这里也就差不多了(只是说结构图)，接下来就开始标数，这也是检查设计正确性的重要一环;
塑胶模具设计的十大步骤 关于塑料的模具设计步骤是怎么样的?为大家盘点介绍如下，欢迎大家阅读查看! 一、接受任务书 成型塑料制件的任务书通常由制件设计者提出，其内容如下： 1.经过审签的正规制制件图纸，并注明采用塑料的牌号、透明度等。 2.塑料制件说明书或技术要求。 3.生产产量。 4.塑料制件样品。 二、收集、分析、消化原始资料 收集有关制件设计、成型工艺、成型设备、机械加工及特殊加工资料，以备设计模具时使用。 1.消化塑料制件图，了解制件的用途，分析塑料制件的工艺性，尺寸精度等技术要求。 例如塑料制件在外表形状、颜色透明度、使用性能方面的要求是什么，塑件的几何结构、斜度、嵌件等情况是否合理，熔接痕、缩孔等成型缺陷的允许程度，有无涂装、电镀、胶接、钻孔等后加工。选择塑料制件尺寸精度最高的尺寸进行分析，看看估计成型公差是否低于塑料制件的公差，能否成型出合乎要求的塑料制件来。此外，还要了解塑料的塑化及成型工艺参数。
2.消化工艺资料，分析工艺任务书所提出的成型方法、设备型号、材料规格、模具结构类型等要求是否恰当，能否落实。 成型材料应当满足塑料制件的强度要求，具有好的流动性、均匀性和各向同性、热稳定性。根据塑料制件的用途，成型材料应满足染色、镀金属的条件、装饰性能、必要的弹性和塑性、透明性或者相反的反射性能、胶接性或者焊接性等要求。 3.确定成型方法——采用直压法、铸压法还是注塑法。 4、选择成型设备 根据成型设备的种类来进行模具，因此必须熟知各种成型设备的性能、规格、特点。例如对于注射机来说，在规格方面应当了解以下内容：注射容量、锁模压力、注射压力、模具安装尺寸、顶出装置及尺寸、喷嘴孔直径及喷嘴球面半径、浇口套定位圈尺寸、模具最大厚度和最小厚度、模板行程等，具体见相关参数。 要初步估计模具外形尺寸，判断模具能否在所选的注射机上安装和使用。 5.具体结构方案 (1)确定模具类型 如压制模(敞开式、半闭合式、闭合式)、铸压模、注射模等。 (2)确定模具类型的主要结构 选择理想的模具结构在于确定必需的成型设备，理想的型腔数，在绝对可靠的条件下能使模具本身的工作满足该塑料制件的工艺技 术和生产经济的要求。对塑料制件的工艺技术要求是要保证塑料制件
塑胶模具设计 资料
常用塑胶性能 PA聚酰胺俗称尼龙常用的PA有PA6、PA66、PA12、PAST、防火PA，其收缩率分别 为0.8~1.5,2.25,0.3~1.5,0.8~1.8,0.9 性能参数：收缩率0.9，比重1.2g/cm（防火PA比重1.4g/cm)，注射温度260~300， ：拉伸力强，耐磨、耐热寒，自润性非常好，流动性好，收缩波动大，变形大，风扇叶、，胶蕊等内配件，不适合做有外观要求和形状要求的外壳件。 成型加工性能： 1.吸湿性较大，成型前必须干燥处理，否则在高温成型时易起泡、制品强度下降。 2.热稳定性差沾度低流动性好易溢边、流涎，溢边值0.02mm，因此模具必须选用最小间隙，宜采用自锁式喷嘴 3.收缩大，易发生缩孔、凹陷和变形等缺陷 4.易沾模 5.熔融前很硬易损伤模具、螺杆 模具设计时注意的事项： 1.可以采用各种形式的浇口，浇口与塑件相接处应圆滑过度。 流道和浇口截面尺寸大些较好，这样可以改善缩孔和凹陷等缺陷。 2.塑件壁厚不宜过厚并应均匀，脱模斜度不宜过小。 3.注意顶出机构 PC 聚碳酸酯俗称防弹胶 ： 透明度高，绝缘性好，强韧性好，耐冲击，光亮，粘度高，适用高透明产品，如车灯，仪表成型加工性能： 1.吸湿性不大，但是成型前必须干燥 2.熔融沾度高须高温高压，不易出现溢料 3.收缩性不大，可以用来成型尺寸精度较高的产品 4.熔体冷却速度快，易应力裂痕 5.熔料较硬易损伤模具，故因提高模具的硬度或对模具进行镀铬处理 模具设计时注意的事项： 1.由于熔体粘度大，分流道内浇口阻力要小，因此模具的浇注系统要短而粗 2.聚碳酸酯具有缺口敏感性，制品设计时忌有尖角、缺口、厚薄变化大的区域
注塑模具设计流程 第一步:对制品2D图及3D图的分析，其内容包括以下几个方面： 1、制品的几何形状。 2、制品的尺寸、公差及设计基准。 3、制品的技术要求（即技术条件）。 4、制品所用塑料名称、缩水及颜色。 5、制品的表面要求。 第二步：注射机型号的确定 注射机规格的确定主要是根据塑料制品的大小及生产批量。设计人员在选择注射机时，主要考虑其塑化率、注射量、锁模力、安装模具的有效面积（注射机拉杆内间距）、容模量、顶顶出形式及定出长度、动模托板移动行程。倘若客户已提供所用注射剂的型号或规格，设计人员必须对其参数进行校核，若满足不了要求，则必须与客户商量更换。 第三部：型腔数量的确定及型腔排列 模具型腔数量的确定主要是根据制品的投影面积、几何形状（有无侧抽芯）、制品精度、批量以及经济效益来确定。 型腔数量主要依据以下因素进行确定： 1、制品的生产批量（月批量或年批量）。 2、制品有无侧抽芯及其处理方法。 3、模具外形尺寸与注射剂安装模具的有效面积（或注射机拉杆内间距）。 4、制品重量与注射机的注射量。 5、制品的投影面积与锁模力。 6、制品精度。 7、制品颜色。 8、经济效益（每套模的生产值）。 以上这些因素有时是相互制约的，因此在确定设计方案时，必须进行协调，以保证满足其主要条件。
型腔数量确定之后，便进行型腔的排列，以及型腔位置的布局。型腔的排列涉及模具尺寸、浇注系统的设计、浇注系统的平衡、抽芯（滑块）机构的设计、镶件型芯的设计以及热流道系统的设计。以上这些问题由于分型面及浇口位置的选择有关，所以在具体设计过程中，要进行必要的调整，以达到最完美的设计。 第四步：分型面的确定 分型面，在一些国外的制品图中已作具体规定，但在很多的模具设计中要由模具人员来确定，一般来讲，在平面上的分型面比较容易处理，有时碰到立体形式的分型面就应当特别注意。其分型面的选择应遵照以下原则： 1、不影响制品的外观，尤其是对外观有明确要求的制品，更应注意分型面对外观的影响。 2、利于保证制品的精度。 3,、利于模具加工，特别是型腔的加工。先复机构。 4、利于浇注系统、排气系统、冷却系统的设计。 5、利于制品的脱模，确保在开模时使制品留于动模一侧。 6、便于金属嵌件。 在设计侧向分型机构时，应确保其安全可靠，尽量避免与定出机构发生干扰，否则在模具上应设置先复机构。 第五步：模架的确定和标准件的选用 以上内容全部确定之后，便根据所定内容设计模架。在设计模架时，尽可能地选用便准模架，确定出标准模架的形式、规格及A、B板厚度。标准件包括通用标准件及模具专用标准件两大类。通用标准件如紧固件等。模具专用标准件如定位圈、浇口套、推杆、推管、导柱、导套、模具专用弹簧、冷却及加热元件、二次分型机构及精密定位用标准组件等。 需要强调的是，设计模具时，尽可能地选用标准模架和标准件，因为标准件有很大一部分已经商品化，随时可以在市场上买到，这对缩短制造周期、降低制造成本是极其有利的。 买家尺寸确定之后，对模具有关零件要进行必要的强度和刚性计算，以校核所选模架是否适当，尤其是对大型模具，这一点尤为重要。 第六步:浇注系统的设计 浇注系统的设计包括主流道的选择、分流道截面形状及尺寸的确定。
一、首先是开场白：班的学生，我的毕业论文题目是对讲机注3各位老师，上午好！我叫金函绪，是08级机制在这里我向我的导师表示深深论文是在李章东导师的悉心指点下完成的，塑模具毕业设计。并对四年来我有机会聆听向各位老师不辞辛苦参加我的论文答辩表示衷心的感谢，的谢意，下面我将本论文设计的目的和主要内容向各位老师作一汇教诲的各位老师表示由衷的敬意。报，恳请各位老师批评指导。二、内容首先，我想陈述这个毕业论文设计的目的及意义。熟悉拟定塑料成型工艺和模具设计原则、）设计对讲机注塑模具，是基于一下几个目的：（1锻炼自己对步骤和方法。增加对注塑模具的认识，对塑料模具制作过程有一个大概的了解。未曾接触过的事物的分析问题和解决问题的能力。其次，我想谈谈这篇论文的结构和主要内容。. 本文分成10个部分第一部分是前言。这部分主要阐明了我国注塑模具的现状以及未来的发展方向并确定脱模斜第二部分是塑件工艺分析。这部分主要进行了塑料结构和材料成型工艺分析，度和模具的结构形式，同时完成浇注系统的设计。塑件和流道凝料在分型面上的投影第三部分是注射机型号的确定。这部分需要进行注射量、面积及锁模力的计算，并校核注射剂的工艺参数，确定注射机的型号。第四部分是模架的确定。主要确定模架的型号以及各板的尺寸。第五部分是合模导向及定位机构的设计。包括了导柱、导套以及斜导柱侧抽芯机构的设计。脱模阻力的计第六部分是脱模机构的设计和计算。主要囊括了脱模机构的设计原则及分类，算和脱模机构的选用。第七部分内侧抽芯机构的设计。主要完成内抽芯距的计算。第八部分是模具温度调节系统的设计和计算。包括了冷却系统的设计及冷却装置的设计要点，计算冷却参数和冷却时间。第九部分模具零件的选材和制造工艺。主要包括了模具各零件的选材及制造工艺。第十部分是模具的装配和工作过程。主要包括模具装配的步骤和模具工作过程校验和修改。不足之处：不能根据实没有实践经验，本次设计的不足之处是我对模具设计过程中思考问题有些简单，以及对塑料模具知识的缺乏，使该设计中有不足之处，请各位老师批评指正。际情况来修改，老师提问：掌握了塑料模具成本论文的优缺点：对塑料模具在成型过程中有了更深一层的理解，（10）解决对独立设计模具具有一次新的锻炼，学会了分析问题、型的机构特点及设计计算办法，模具中斜顶杆不能准问题的方法。本设计的不足之处在于：大量生产后，由于顶针板变形，确复位，并对型腔造成损害，使塑件上有磨伤，且侧凹位置发生变化，无法满足装配要求。）写作毕业论文的体会（9对我在大学阶段所学习的模具设计方面的知识做了一个很好的总结通过本次毕业设计，也发现了自己在学科内的和巩固，也对平时所学习的比较零散的知识做到了系统化的运用。对模具的设计和加工有了通过本次设计，做到了很好的复习和理解。某些方面知识的欠缺，但在李章东老师的热心指导下，.一个比较系统全面的认识和了解，同时也遇到了很多问题，终于圆满完成了设计任务，在此对给予我帮助的老师们及同学们表示真挚的感谢。 8（）还有那些问题自己还没有搞清楚，在论文中论述的不够透彻？对于斜导柱的侧抽芯机构不甚了解，对斜导柱和滑块、导槽的配合过程中的整个动作过程 不太明白。对斜导柱的在模架上的安装位置还不太明白。 （7）论文虽未论及，但与其较密切相关的问题还有那些？ 我对塑料的基本情况进行了了解。首先是塑料的组成和特性，塑料由合成树脂和添加剂组成，添加剂包括填充剂、稳定剂、增塑剂、润滑剂、固化剂、着色剂。其次是塑料的特性，包括质量轻、电气绝缘性好，强度刚度高、化学稳定性好。热导率低，耐磨性能优良。最后是塑料的分类，按合成树脂受热的状态可以分为热塑性塑料和热固性塑料，按应用范围分为通用塑料、工程塑料、特种塑料。 （6）在研究本课题的过程中发现了那些不同的见解？对这些不同的见解，自己是怎么逐步认识的？又是如何处理的？ 对分流道设计过程中，由于分流道的截面有圆形、梯形、U型、矩形等，为了减少分流道内的压力损失，希望分流道的截面面积要大，同时，为了减小散热，又希望分流到表面积要小，对选用
本科毕业设计 设计题目：汽车车灯灯壳注塑模具设计 2011年6月22日
毕业设计独创声明 本人郑重声明：所呈交的毕业设计，是本人在指导老师的指导下，独立进行研究工作所取得的成果，成果不存在知识产权争议。尽我所知，除文中已经注明引用的内容外，本设计不含任何其他个人或集体已经发表或撰写过的作品成果。对本文的研究做出重要贡献的个人和集体均已在文中以明确方式标明。 此声明的法律后果由本人承担。 作者（签名）: 毕业设计使用授权声明 本人完全了解鲁东大学关于收集、保存、使用毕业设计的规定。 本人愿意按照学校要求提交设计的印刷本和电子版，同意学校保存设计的印刷本和电子版，或采用影印、数字化或其它复制手段保存设计；同意学校在不以营利为目的的前提下，建立目录检索与阅览服务系统，公布设计的部分或全部内容，允许他人依法合理使用。 （保密设计在解密后遵守此规定） 作者（签名）：
毕业设计选题报告
汽车车灯灯壳注塑模具设计 王盼 （交通学院机械制造及其自动化专业 2008级交通本0804班 20082814125） 摘要：（内容为楷体，五号，左右两边各缩进2cm或2个字的位置） 关键词：（楷体，五号，分号分隔，最后一个不用标点） Study of Surface Nan crystallization on Metal Materials Wang Pan (School of Transportation, Communications and Transportation, Jiaotongben0401 Grade2004, 0428…..) Abstract:Increasing interests have been focused on nanocrystalline (nc) materials during the past decade with the anticipation that their properties will be different from, and often superior to those of conventional coarse-grained materials. The application and the recent research progress of surface nanocrystallization of metal materials have been summarized. Key Words: surface nanocrstallization; surface mechanical treatment; surface modification 1 引言（第一层标题，三号黑体，行距：段前1行，段后1行） 随着汽车工业的飞速发展，对汽车车灯照明性能的要求也越来越高，其中既有自由曲面组成的配光反射器壳体，它具有车灯高度低、光源利用率高及空气动力性能好等优点，又有结构更完善的衬匡，更有线条流畅美观大方的面罩，以上每一项的设计和造型，最终决定了该车型车灯的完美与否。产品的竞争实际上是质量和价格的竞争。模具是工业之母，其制造技术是工业生产的核心技术，采用模具生产零件具有效率高、质量好、节能降耗、生产成本低等一系列优点，对国民经济和社会发展起到了巨大的作用。各国都把模具生产制造技术提到相当高的地位，并把先进的设计、制造、测量、检验及管理技术与设备应用到模具生产上。 （小四号宋体，行距18磅） 1.1车灯的概论
车灯光导设计简易步骤 尽管目前宝马、奥迪都已推出了激光光源在车灯上的应用，但现阶段LED光源在车灯上的应用依然是一个趋势和潮流。下图为奥迪车灯头灯照片，其DRL设计采用光导技术。 本文将研究探讨LED光导设计，分析探讨导光条的导光特性和配光性能。 本光导条结构设计在CATIA软件完成，光学分析模拟选用ASAP软件。CATIA 是法国达索公司的产品开发旗舰解决方案。作为PLM协同解决方案的一个重要组成部分，它可以帮助制造厂商设计他们未来的产品，并支持从项目前阶段、具体的设计、分析、模拟、组装到维护在内的全部工业设计流程。ASAF?全称为Advaneed System Analysis Program ，即高级系统分析程序。ASAF是由美国Breault Research Organi zatio n. Inc (BRO) 公司开发的高级光学系统分析模拟软件。ASAP提供给光学系 统工程设计师无与匹敌的设计能力、广泛的应用性、快速的光追踪速度和准确度。ASAP 精确地预测在汽车车灯光学系统、生物光学系统、相干光学系统、屏幕展示系统、光学成像系统、光导管系统、照明系统及医学仪器设计中的全真表现。 本研究设计借由目前市面上改装车灯为载体，以雪佛兰科鲁兹前大灯做改 装设计，将LED反射碗结构改为光导，图示为光导造型，右下图为反射式结构。光导全长516mm可视部分长度为456mm
导光条设计需满足整个导光条视觉均匀性和符合法规配光性能两个基本要求（模具、散热等要求本文不做探讨）。研究发现，导光条设计需考虑以下几个基本参数：齿距S，齿高h,齿宽L,开始角a,结束角卩，如下图所示。通过调整上述参数，可使整个光导条具有视觉均匀性和满足配光法规。 本设计选用光源为OSRAM OSTAR LEUW D1W501,5chip,ultra white ，模拟时光通量 设为750LM光导条材料为PMM A聚甲基丙烯酸甲酯）,折射率为1.49。PMMA是目前最优良的高分子透明材料，可见光透过率达到92%
塑胶模具设计与加工整个流程-------绝对经典哦 一、序言 据统计，日常生活中一个普通人身上物品直接、间接的约与2千套模具有关！模具行业发达的程度可以说已成一个国家工业现代化的重要标志之一。国内很多大型企业的模具部门在整个公司中的地位都及其重要，像深圳的比亚迪最初就是由一个小模房发展起来的，而奇瑞汽车的模具制造技术在国际上也是一流的。随着珠三角经济的持续发展，越来越多的国际性大公司看中这里成熟的模具制造技术及具有丰富从业经验的技术人才，都纷纷把其塑胶、模具部门转来，或把模具发来制造。珠三角的模具出口数量逐年递增，已成为中国乃至国际最重要的模具生产、加工基地。特别是家用电器及汽车业的发展速度更快。说到珠三角模具制造业，就不得提香港、台湾。上世纪八、九十年代珠三角的经济刚刚起飞，其模具技术几乎空白，而随着香港、台湾的企业把工厂转移到内地，其先进的模具制造技术也带了过来。当时，一名熟练的模具制造师傅月薪可达上万RMB。其中，最重要的技术是CAD/CAM，即模具设计电脑化技术和模具加工电脑化技术 注塑模具的设计过程 注塑模具的设计过程 注塑模具是一种生产塑胶制品的工具;也是赋予塑胶制品完整结构和精确尺寸的工具。下面yjbys为大家分享的是注塑模具的设计过程，仅供参考! 一.浇注系统的组成 普通的流道系统(Runner System)，也称作浇道系统，或是浇注系统，是熔融塑料自射出机射嘴(Nozzle)到模穴的必经通道。流道系统包括主流道(Primary Runner)、分流道(Sub-Runner)以及浇口(Gate)等。 1.主流道 也称作主浇道、注道(Sprue)或竖浇道，是指自射出机射嘴与模具主流道衬套接触的部分起算，至分流道为止的流道。此部分是熔融塑料进入模具后最先流经的部分。 2.分流道 也称作分浇道或次浇道。随模具设计，可再区分为第一分流道(First Runner)以及第二分流道(Secondary Runner)。分流道是主流道至浇口间的过渡区域，能使熔融塑料的流向获得平缓转换;对于多模穴模具，同时具有均匀分配塑料到各模穴的功能。 3.浇口 也称为进料口，是分流道和模穴间的狭小通口，也是最为短小肉薄的部分。其作用在于利用紧缩流动面而使塑料达到加速的效果，高剪切率可使塑料流动性良好(由于塑料的切变致稀特性);黏滞加热的升温效果也有提升料温、降低黏度的作用。 在成型完毕后，浇口最先固化封口，有防止塑料回流，以及避免模穴压力下降过快，使成型品产生收缩凹陷的功能。成型后，则方便剪除，以分离流道系统及塑件。 4.冷料井 也称作冷料穴。目的'在于储存补集充填初始阶段较冷的塑料波前，防止冷料直接进入模穴，影响充填品质或堵塞浇口。冷料井通常设置在主流道末端，当分流道长度较长时，在末端也应开设冷料井。 二.浇注系统设计的基本原则 1.模穴布置(Cavity Layout)的考虑 1)尽量采用平衡式布置(Balances Layout); 2)模穴布置与浇口开设力求对称，以防止模具受力不均产生偏载，而发生撑模溢料的问题; 3)模穴布置尽可能紧凑，以缩小模具尺寸。 2.流动导引的考虑 1)能顺利地引导熔融塑料填满模穴，不产生涡流，且能顺利排气; 2)尽量避免塑料熔胶正面冲击直径较小的型芯和金属嵌件，以防止型芯位移(Core Shift)或变形。 3.热量散失及压力降的考虑 1)热量损耗及压力降越小越好; 2)流程要短; 3)流道截面积要够大; 塑胶模具设计十大步骤 塑胶模具设计十大步骤 一、接受任务书 成型塑料制件的任务书通常由制件设计者提出，其内容如下： 1.经过审签的正规制制件图纸，并注明采用塑料的牌号、透明度等。 2.塑料制件说明书或技术要求。 3.生产产量。 4.塑料制件样品。 通常模具设计任务书由塑料制件工艺员根据成型塑料制件的任务书提出，模具设计人员以成型塑料制件任务书、模具设计任务书为 依据来设计模具。 收集整理有关制件设计、成型工艺、成型设备、机械加工及特殊加工资料，以备设计模具时使用。 二、初步设计 1.消化塑料制件图，了解制件的用途，分析塑料制件的工艺性，尺寸精度等技术要求。 例如塑料制件在外表形状、颜色透明度、使用性能方面的要求是什么，塑件的几何结构、斜度、嵌件等情况是否合理，熔接痕、缩 孔等成型缺陷的允许程度，有无涂装、电镀、胶接、钻孔等后加工。选择塑料制件尺寸精度最高的尺寸进行分析，看看估计成型公差是 否低于塑料制件的公差，能否成型出合乎要求的塑料制件来。此外，还要了解塑料的塑化及成型工艺参数。 2.消化工艺资料，分析工艺任务书所提出的成型方法、设备型号、材料规格、模具结构类型等要求是否恰当，能否落实。 成型材料应当满足塑料制件的强度要求，具有好的流动性、均匀性和各向同性、热稳定性。根据塑料制件的用途，成型材料应满足染色、镀金属的条件、装饰性能、必要的弹性和塑性、透明性或者相反的反射性能、胶接性或者焊接性等要求。 3.确定成型方法——采用直压法、铸压法还是注塑法。 4、选择成型设备 根据成型设备的种类来进行模具，因此必须熟知各种成型设备的性能、规格、特点。例如对于注射机来说，在规格方面应当了解以下内容：注射容量、锁模压力、注射压力、模具安装尺寸、顶出装置及尺寸、喷嘴孔直径及喷嘴球面半径、浇口套定位圈尺寸、模具最大厚度和最小厚度、模板行程等，具体见相关参数。 要初步估计模具外形尺寸，判断模具能否在所选的注射机上安装和使用。 5.具体结构方案 (1)确定模具类型 如压制模(敞开式、半闭合式、闭合式)、铸压模、注射模等。 (2)确定模具类型的主要结构 选择理想的模具结构在于确定必需的成型设备，理想的型腔数，在绝对可靠的条件下能使模具本身的工作满足该塑料制件的工艺技术和生产经济的要求。对塑料制件的工艺技术要求是要保证塑料制件的几何形状，表面光洁度和尺寸精度。生产经济要求是要使塑料制件的成本低，生产效率高，模具能连续地工作，使用寿命长，节省劳动力。 三、影响模具结构及模具个别系统的因素很多，很复杂： 1.型腔布置。根据塑件的几何结构特点、尺寸精度要求、批量大小、模具制造难易、模具成本等确定型腔数量及其排列方式。 塑胶模具制作工艺流程 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998 模具制作工艺流程如下： 审图—备料—加工—模架加工—模芯加工—电极加工—模具零件加工—检验—装配—飞模—试模—生产 A：模架加工：1 打编号，2 A/B 板加工，3 面板加工，4 顶针固定板加工，5 底板加工 B：模芯加工：1 飞边，2 粗磨，3 铣床加工，4 钳工加工，5CNC 粗加工，6 热处理，7 精磨，8CNC 精加工，9 电火花加工，10 省模 C：模具零件加工：1 滑块加工，2 压紧块加工，3 分流锥浇口套加工，4 镶件加工模架加工细节1，打编号要统一，模芯也要打上编号，应与模架上编号一致并且方向一致，装配时对准即可不易出错。 2， A/B 板加工（即动定模框加工），a：A/B 板加工应保证模框的平行度和垂直度为，b ：铣床加工：螺丝孔，运水孔，顶针孔，机咀孔，倒角c:钳工 加工：攻牙，修毛边。 3，面板加工：铣床加工镗机咀孔或加工料嘴孔。 4，顶针固定板加工：铣床加工：顶针板与B 板用回针连结，B 板面向上，由上而下钻顶针孔，顶针沉头需把顶针板反过来底部向上，校正，先用钻头粗加工， 再用铣刀精加工到位，倒角。 5，底板加工：铣床加工：划线，校正，镗孔，倒角。 （注：有些模具需强拉强顶的要加做强拉强顶机构，如在顶针板上加钻螺丝孔）模芯加工细节 1）粗加工飞六边：在铣床上加工，保证垂直度和平行度，留磨余量 2）粗磨：大水磨加工，先磨大面，用批司夹紧磨小面，保证垂直度和平行度在，留余量双边 3）铣床加工：先将铣床机头校正，保证在之内，校正压紧工件，先加工螺丝孔，顶针孔，穿丝孔，镶针沉头开粗，机咀或料咀孔，分流锥孔倒角再做运水孔，铣R 角。 4）钳工加工：攻牙，打字码 5） CNC 粗加工 6）发外热处理HRC48-52 7）精磨；大水磨加工至比模框负，保证平行度和垂直度在之内 8） CNC 精加工 9）电火花加工 10）省模，保证光洁度，控制好型腔尺寸。 11）加工进浇口，排气，锌合金一般情况下浇口开，排气开，铝合金浇口开排气开，塑胶排气开，尽量宽一点，薄一点。 注塑模具设计的十大步 骤 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】 注塑模具设计的十大步骤 注塑模具的设计须按照以下几个步骤进行： 1、接受任务书成型塑料制件的任务书通常由制件设计者提出，其内容如下：1、经过审签的正规制制件图纸，并注明采用塑料的牌号、透明度等。 2、塑料制件说明书或技术要求。 3、生产产量。 4、塑料制件样品。 通常模具设计任务书由塑料制件工艺员根据成型塑料制件的任务书提出，模具设计人员以成型塑料制件任务书、模具设计任务书为依据来设计模具。 2 、收集、分析、消化原始资料 收集整理有关制件设计、成型工艺、成型设备、机械加工及特殊加工资料，以备设计模具时使用。 1、消化塑料制件图，了解制件的用途，分析塑料制件的工艺性，尺寸精度等技术要求。例如塑料制件在外表形状、颜色透明度、使用性能方面的要求是什么，塑件的几何结构、斜度、嵌件等情况是否合理，熔接痕、缩孔等成型缺陷的允许程度，有无涂装、电镀、胶接、钻孔等后加工。 选择塑料制件尺寸精度最高的尺寸进行分析，看看估计成型公差是否低于塑料制件的公差，能否成型出合乎要求的塑料制件来。此外，还要了解塑料的塑化及成型工艺参数。 2、消化工艺资料，分析工艺任务书所提出的成型方法、设备型号、材料规格、模具结构类型等要求是否恰当，能否落实。 成型材料应当满足塑料制件的强度要求，具有好的流动性、均匀性和各向同性、热稳定性。根据塑料制件的用途，成型材料应满足染色、镀金属的条件、装饰性能、必要的弹性和塑性、透明性或者相反的反射性能、胶接性或者焊接性等要求。 3、确定成型方法采用直压法、铸压法还是注射法。 3、塑件分析及注射机选用1、明确塑件设计要求？ 仔细阅读塑件制品零件图，从制品的塑料品种，塑件形状，尺寸精度，表面粗糙度等各方面考虑注塑成型工艺的可行性和经济性，必要时，要与产品设计者探讨塑件的材料种类与结构修改的可能性。 2、明确塑件的生产批量小批量生产时，为降低成本，模具尽可能简单；在大批量生产时，应保证塑件质量前提条件下，尽量采用一模多腔或高速自动化生产，以缩短生产周期，提高生产率，因此对模具的推出机构，塑件和流道凝料的自动脱模机构提出严格要求。 3、计算塑件的体积和质量计算塑件的体积和质量是为了选用注塑机，提高设备利用率，确定模具型腔数。 4、注塑机选用根据塑件的体积或重量大致确定模具的结构，初步确定注塑机型号，了解所使用的注塑机与设计模具有关的技术参数，如：注塑机定位圈的直径，喷嘴前端孔径及球面半径，注塑机最大注塑量，锁模力，注塑压力，固定模板和移动模板面积大小及安装螺孔位置，注塑机拉杆的间距，闭合厚度，开模行程，顶出行程等。 4、模具设计的有关计算1．凹，凸模零件工作尺寸的计算；？ 2．型腔壁厚，底板厚度的确定；3．模具加热，冷却系统的确定。 9. 5、模具结构设计1、型腔布置。 根据塑件的几何结构特点、尺寸精度要求、批量大小、模具制造难易、模具成本等确定型腔数量及其排列方式。注塑模具的设计过程
塑胶模具设计十大步骤
塑胶模具制作工艺流程
注塑模具设计的十大步骤
