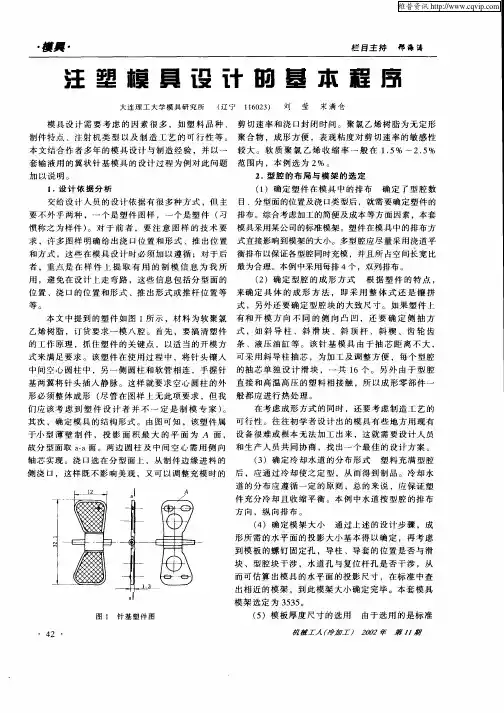

注塑模具设计的基本流程
注塑是一种工艺，是基于比如LIGA的微制造技术开发出来的，当然还有很多其他方法。那么注塑模具的设计流程是什么呢?下面跟一起来看看吧!
LIGA工艺就是先生产出一个注塑所需要的模型，也就是俗称的"模子"，然后将液态塑料灌注在模具中，最后在分离出来，形成最终所需要的产品。比如一些塑料玩具，产品太多了。
当接到客户的CASE之后，首先，要了解清楚客户的要求(如：产品的外观要求，结构上的要求，或其它的一些特殊要求)，与客户进行沟通;接下来，就要开始分析要做的这个产品了，主要是检查产品的拔模及肉厚，对一些柱位及肋位进行防缩水处理(这些很必要，可以减少以后开模中一些不必要的麻烦，提高你在客户心目中的地位)。
模具设计(以下以Pro/E进行模仁3D设计，再在二维CAD里面完成所有设计为基础)的具体流程如下：
1.对产品进行排位(这将决定模具的大小，在这里要考虑的东西太多了，主要的还是靠设计师的经验及公司的要求);
2.对产品加上收缩率(缩水);
3.确定模仁的大小;
4.开始做分模面，这里考的就是真功夫了，不仅3D要用得好，模具结构更是重中之重;
5.分模面做好，就可以把模具分开了，前后模、镶件、斜顶、行位，都可以在这边分好;
6.接下来做的就是流道了，这个关系到公司生产的成本及产品的质量，设计时要慎重;
7.下面就是冷却水路的布置、镙丝的放置及顶针的排列(如果是用EMX设计，那么这里只要做基准点就可以);
8.如果是用CAD设计，一般做完以上工作就可以把它转成平面图，直接放入模胚再在CAD里面设计。
9.模仁图有了，就开始模胚上的设计。首先，以模仁的大小及结构，定出模胚的大小及形式(如大水口、细水口等);然后，用模具外挂调出适用的模胚，装入模仁(注意：图层的控制及颜色的控制，以便在后面出散件图时能更快，更易识别);
10.把水路引到模胚上，还有镙丝，再来画上弹弓、垃圾钉、顶棍孔，在主视图上做这些的同时，要在剖面图上表达出来。当然还有顶针，别忘了这里把唧嘴也给画上。如果是细水口的话就忙了，水口拉针、拉杆、开闭器都要在这里设计好，如果有行位的模具，应先设计好行位;
11.接下来就是撑头、锁模片以及撬模坑;
12.简单一点的模具做到这里也就差不多了(只是说结构图)，接下来就开始标数，这也是检查设计正确性的重要一环;
13.搞定，就开始做BOM表了，做完就套上图框，填好标题栏再检查一遍，然后先出个组立图，给客户确认一下，看客户还有没有不满意的，有问题就改，没问题就可以出散件图了。
南昌航空大学 塑料成型工艺及模具设计 课程设计说明书 题目：肥皂盒底盖塑料模具设计 专业：模具设计与制造 班级： 姓名：简洪伟 学号：---------------------------- 指导老师： 时间：2010年4月28日
引言 本说明书为塑料注射模具设计说明书，是根据塑料模具手册上的设计过程及相关工艺编写的。本说明书的内容包括：目录、课程设计指导书、课程设计说明书、参考文献等。 编写本说明书时，力求符合设计步骤，详细说明了塑料注射模具设计方法，以及各种参数的具体计算方法，如塑件的成型工艺、塑料脱模机构的设计。 本说明书在编写过程中，得到江五贵老师和同学的大力支持和热情帮助，在此谨表谢意。 由于本人设计水平有限，在设计过程中难免有错误之处，敬请各位老师批评指正。 设计者：简洪伟 2010.4.28
课程设计指导书 一、题目： 塑料肥皂盒材料：PVC 二、明确设计任务，收集有关资料： 1、了解设计的任务、内容、要求和步骤，制定设计工作进度计划 2、将UG零件图转化为CAD平面图，并标好尺寸 3、查阅、收集有关的设计参考资料 4、了解所设计零件的用途、结构、性能，在整个产品中装配关系、技术要求、生产批量 5、塑胶厂车间的设备资料 6、模具制造技能和设备条件及可采用的模具标准情况 三、工艺性分析 分析塑胶件的工艺性包括技术和经济两方面，在技术方面，根据产品图纸，只要分析塑胶件的形状特点、尺寸大小、尺寸标注方法、精度要求、表面质量和材料性能等因素，是否符合模塑工艺要求；在经济方面，主要根据塑胶件的生产批量分析产品成本，阐明采用注射生产可取得的经济效益。 1、塑胶件的形状和尺寸： 塑胶件的形状和尺寸不同，对模塑工艺要求也不同。 2、塑胶件的尺寸精度和外观要求： 塑胶件的尺寸精度和外观要求与模塑工艺方法、模具结构型式及制造精度等有关。 3、生产批量 生产批量的大小，直接影响模具的结构型式，一般大批量生产时，可选用一模多腔来提高生产率；小批量生产时，可采用单型腔模具等进行生产来降低模具的制造费用。 4、其它方面 在对塑胶件进行工艺分析时，除了考虑上诉因素外，还应分析塑胶件的厚度、
注塑模具设计的基本流程 注塑是一种工艺，是基于比如LIGA的微制造技术开发出来的，当然还有很多其他方法。那么注塑模具的设计流程是什么呢?下面跟一起来看看吧! LIGA工艺就是先生产出一个注塑所需要的模型，也就是俗称的"模子"，然后将液态塑料灌注在模具中，最后在分离出来，形成最终所需要的产品。比如一些塑料玩具，产品太多了。 当接到客户的CASE之后，首先，要了解清楚客户的要求(如：产品的外观要求，结构上的要求，或其它的一些特殊要求)，与客户进行沟通;接下来，就要开始分析要做的这个产品了，主要是检查产品的拔模及肉厚，对一些柱位及肋位进行防缩水处理(这些很必要，可以减少以后开模中一些不必要的麻烦，提高你在客户心目中的地位)。 模具设计(以下以Pro/E进行模仁3D设计，再在二维CAD里面完成所有设计为基础)的具体流程如下： 1.对产品进行排位(这将决定模具的大小，在这里要考虑的东西太多了，主要的还是靠设计师的经验及公司的要求); 2.对产品加上收缩率(缩水); 3.确定模仁的大小; 4.开始做分模面，这里考的就是真功夫了，不仅3D要用得好，模具结构更是重中之重;
5.分模面做好，就可以把模具分开了，前后模、镶件、斜顶、行位，都可以在这边分好; 6.接下来做的就是流道了，这个关系到公司生产的成本及产品的质量，设计时要慎重; 7.下面就是冷却水路的布置、镙丝的放置及顶针的排列(如果是用EMX设计，那么这里只要做基准点就可以); 8.如果是用CAD设计，一般做完以上工作就可以把它转成平面图，直接放入模胚再在CAD里面设计。 9.模仁图有了，就开始模胚上的设计。首先，以模仁的大小及结构，定出模胚的大小及形式(如大水口、细水口等);然后，用模具外挂调出适用的模胚，装入模仁(注意：图层的控制及颜色的控制，以便在后面出散件图时能更快，更易识别); 10.把水路引到模胚上，还有镙丝，再来画上弹弓、垃圾钉、顶棍孔，在主视图上做这些的同时，要在剖面图上表达出来。当然还有顶针，别忘了这里把唧嘴也给画上。如果是细水口的话就忙了，水口拉针、拉杆、开闭器都要在这里设计好，如果有行位的模具，应先设计好行位; 11.接下来就是撑头、锁模片以及撬模坑; 12.简单一点的模具做到这里也就差不多了(只是说结构图)，接下来就开始标数，这也是检查设计正确性的重要一环;
目录 1.塑料工艺性分析 (2) 2.选注射机规格 (4) 3.分型面选择 (5) 4.浇注系统设计 (7) 4.1浇口套设计 (7) 4.2分流道设计 (8) 4.3浇口设计 (9) 4.4冷料穴设计 (9) 5.成形零部件设计 (9) 5.1成形零件结构设计 (9) 5.2成形零件工作尺寸设计 (9) 5.3型腔壁厚计算 (10) 6.模架的确定 (11) 7．排气槽设计 (13) 8.脱模机构设计 (13) 9.导向与定位机构设计 (14) 10.模具冷却系统的设计与计算 (17) 11.参考文献 (19)
1.塑件工艺性分析 1.1.1 塑件结构分析 由塑件零件图可见，该塑件为一圆形塑料盖。外形结构较为复杂，倒角较多，要求外表面连接光滑，瓶盖上部有通孔。 1.1.2 塑件零件图技术要求分析 由塑件零件图技术要求可见，此零件材料为PP（聚丙烯），可以批量生产，未注尺寸公差等级按聚丙烯高精度查取，查得公差等级为5级，各配合尺寸要求一般，所以制造的模具精度取一般精度即可满足要求。因为塑件采用批量生产，所以型腔板和型芯的硬度、耐磨性能要求比较高。 1.2 塑件材料的成形特点和工艺参数 塑件材料为聚丙烯，其特点如下： 共聚物型的PP材料有较低的热变形温度（100℃）、低透明度、低光泽度、低刚性，但是有更强的抗冲击强度，PP的冲击强度随着乙烯含量的增加而增大。PP的维卡软化温度为150℃。由于结晶度较高，这种材料的表面刚度和抗划痕特性很好。PP不存在环境应力开裂问题。 PP的熔体质量流动速率（MFR）通常在1~100。低MFR的PP 材料抗冲击特性较好但延展强度较低。对于相同MFR的材料，共聚型的抗冲强度比均聚型的要高。由于结晶，PP的收缩率相当高，一般为1.6~2.0%。 聚丙烯的主要成形特点：
注塑模具试模和修模流程 文件编号 AO 版次 页次 1.1为规范塑胶注塑模的使用和保养，减少模具的损坏,确保产品质量满足客户需求.特制定以下规程 2.1塑胶部注塑根据工程部所下发的<试模通知单>跟催模具是否到位,并安排架模员,加料员作好试模的准备，并通知试模工程师到现场试模。 2.2试模时需要有品质工程师或专案工程师.工模人员到现场监督，试模完后， 架模人员如实填写模具水路图，架模点检表；试模员填写《射出成型参数记录表》，《试模检讨报告》以便存档作为以后量产参考；工程师把试模的《射出成 型参数记录表》，《试模检讨报告》经审核后再分发给模具部和工程部参考，试 模要试200只左右的良品交给品质工程师确认，同时保存5模样品供工模部修模参考；自己也需保存5模左右产品供试模存档；若试模产品被判定为不合格，应通知工模部重新修模，修好后应重新试模，若在试模过程中发现模具异常则应立即通知工模人员确认并修复后才可试模，重新试模的流程同以前的流程； 若试模产品被判定为OK，则工模部应重新检查模具并按要求移交模具（连同模具清单）给生产部移交时须付《模具交接单》.《模具组立检查表》，塑胶部检 查OK后予以签收，并做好模具挡案。
文件编号 AO 版次 页次 2.3模具投产后,由架模员把模具从模架上领出至现场.按模具的水路图和架模点检表，技术员或领班按射出成型参数表进行生产，开机生产进行；如实填写模具保养点检表和模具的生产履历表，下模后由架摸员吹清水路喷上防锈剂保养把模具送至模具架上，如实填写模具管制表。 2.4生产中模具发生异常，如需要停机修模而下模维修时，须开立异常通知单。 停线通知单.修模通知单，通知相关人员和相关人员，经审签后需开立模具维修 单连同要修模具送至工模部进行维修；修复后再进行试模，技术人员如实填写试模检讨报告，试模产品经品保工程师和研发设计工程师确认，如判定为OK 则可投入生产，如判定为NG则移交模具和该模具的试模报告，通知工模检讨，给予维修，如未下机台维修，可不用开立试模检讨报告，由塑胶部依照注塑的封样进行判定OK还是NG。 2.5非相关修模人员不的私自修模,注塑技术员不可以从事修模作业,修模须要经过领班以上干部确认和品质工程师确认才可。 . 编制吴又松审核
塑料模具说明书 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
模具设计与制造技能训练设计说 明书 设计题目： 设计者： 班级： 指导教师： 哈尔滨理工大学 2013年 12 月 26 日 摘要 论文根据工程实际的需要完成底座盖的注射模设计。在设计中采用塑料注射成型论文中具体分析了产品的工艺性,确定了所采用塑料的工艺参数和所采用的成型设备,确定了模具制作的总体方案,分析并解决了模具的总体结构和各工作部分的具体结构,并进行了一些必要的尺寸计算和强度的校核。论文中还对分型面、浇注系统、脱模机构和温度调节系统进行了分析设计，完成了工件工程图设计，圆满完成了模具设计所要求的各项工作。 本文中针对底座盖注射模具制定出合理的设计结构，其中包括成型部分及其零部件设计，浇注系统设计，脱模机构设计，冷却系统设计等。根据分析，设计了一套塑料注射模具，并对模具以及主要零件进行了CAD绘图。 关键字：注射模具，浇注系统，脱模机构，冷却系统 目录
第1章前言 光阴似梭，大学三年的学习一晃而过，为具体的检验这三年来的学习效果，综合检测理论在实际应用中的能力，除了平时的考试、实验测试外，更重要的是理论联系实际，即此次设计的课题为闹钟后盖的注塑模具。 本次毕业设计课题来源于生活，应用广泛，但成型难度大，模具结构较为复杂，对模具工作人员是一个很好的考验。它能加强对塑料模具成型原理的理解，同时锻炼对塑料成型模具的设计和制造能力。 本次设计以注射底座盖模具为主线，综合了成型工艺分析，模具结构设计，最后到模具零件的加工方法，模具总的装配等一系列模具生产的所有过程。能很好的学习致用的效果。在设计该模具的同时总结了以往模具设计的一般方法、步骤，模具设计中常用的公式、数据、模具结构及零部件。把以前学过的基础课程融汇到综合应用本次设计当中来，所谓学以致用。在设计中除使用传统方法外，同时引用了CAD、Pro/E等技术，使用Office软件，力求达到减小劳动强度，提高工作效率的目的。 本次设计中得到了戴老师的指点。同时也非常感谢邵阳学院各位老师的精心教诲。 由于实际经验和理论技术有限，设计的错误和不足之处在所难免，希望各位老师批评指正。
本科毕业论文（设计） 题目手机壳模具设计与结构设计作者 机械工程学院 学院 专业料成型与控制工程 学号 指导教师 二〇一六年二月二十二日
摘要 本次设计就是将手机壳作为设计模型，将注塑模具的相关知识作为依据，阐述塑料注塑模具的整体设计过程。 该毕业设计的内容是手机壳的注塑模具，材料为PC，根据其结构形状特点以及通过对手机壳成型工艺的正确分析，确定型腔的总体布局，选择分型面，确定脱模方式，设计浇注系统等；同时本文对注塑模具进行简要介绍，对注塑模具中的主要零件进行设计计算，在设计过程中着重考虑其生产实际中的经济性和合理性。 关键词：注塑模具；注射成型；分型面
Abstract This design is the air refreshing agent box as a design model, the injection mold related knowledge as the basis, elaborated the whole design process of plastic injectio n mould. The content of graduation design is the injection mold of air refreshing agent box, the material is PC, according to the structure characteristics and the correct analysis of the air refreshing agent box molding process, to determine the overall layout of the cavity, the choice of parting surface, gating system design to determine the stripping method, etc.; at the same time this paper gives a brief introduction about the injection mould, the main parts of injection mold design and calculation, in the design process focuses on the actual production in the economy and rationality. Keywords：The plastic mold；the parametrization;；divides the profile
注塑模具设计工艺及流程解析 模具，是以特定的结构形式通过一定方式使材料成型的一种工业产品，同时也是能成批生产出具有一定形状和尺寸要求的工业产品零部件的一种生产工具。下面带你一起了解注塑模具设计工艺及流 程! 传统的注塑模具设计,主要为二维和经验设计,单使用二维工程图纸已很难正确和详尽地表达产品的形状和结构,且无法直接应用于数控加工,设计过程中分析、计算周期长,准确性差。随着CAD/CAE/CAM 技术的发展,现代注塑模具设计方法是设计者在电脑上直接建立产品的三维模型,根据产品三维模型进行模具结构设计及优化设计,再根 据模具结构设计三维模型进行NC编程。这种方法使产品模型设计、模具结构设计、加工编程及工艺设计都以3D数据为基础,实现数据共享,不仅能快速提高设计效率,而且能保证质量,降低成本。注塑模具的设计是一个经验性很强的题目,由于设计经验有限,很难一次性应 用三维造型软件UG/MoldWizard直接进行设计。 1主要特点 注塑模具设计一、注塑模具加工(RotationalMold) 滚塑成型工艺的方法是先将塑料加入模具中，然后模具沿两垂直轴不断旋转并使之加热，模内的塑料在重力和热能的作用下，逐渐均匀地涂布、熔融粘附于模腔的整个表面上，成型为所需要的形状，给冷却定型而制得。 二、滚塑成型工艺与传统的吹塑、注塑工艺相比有以下优势：
1、成本优势：滚塑成型工艺中只要求机架的强度足以支承物料、模具及机架自身的重量，以防止物料泄漏的闭模力;并且物料在整个成型过程中，除自然重力的作用外，几乎不受任何外力的作用，从而完全具备了机模加工制造的方便，周期短，成本低的优势。 2、质量优势。滚塑工艺的产品在整个制作过程中，由于无内应力产生，产品质量和结构更加稳定。 3、灵活多变优势。滚塑工艺的机模制造方便，价格低廉，故特别适用于新产品开发中的多品种、小批量的生产。 4、个性化设计优势。滚塑成型工艺中的产品极易变换颜色，并可以做到中空(无缝无焊)，在产品表面处理上可以做到花纹、木质、石质及金属的效果，满足现代社会消费者对商品的个性化需求。 三、采用该工艺生产的产品范围采用该工艺生产的产品有：油箱、水箱、机械外壳、挡泥板等。主要替代对象是金属件及玻璃钢制品。 四、注塑 注塑是一种工艺，是基于比如LIGA的微制造技术开发出来的，当然还有很多其他方法。而LIGA工艺就是先生产出一个注塑所需要的模型，也就是俗称的"模子"，然后将液态塑料灌注在模具中，最后在分离出来，形成最终所需要的产品。比如一些塑料玩具，产品太多了。 2背景介绍
湖南工学院 课程设计设计课题注塑模具设计 设计学院机械工程学院 设计班级成型1001班 设计者姓名原育民 设计时间年 12月
目录 1. 塑件的工艺分析 (4) 1.1塑件的成型工艺性分析 (4) 1.1.1 塑件材料ABS的使用性能 (5) 1.1.2 塑件材料ABS的加工特性 (5) 1.2 塑件的成型工艺参数确定 (6) 2 模具的基本结构及模架选择 (6) 2.1 模具的基本结构 (6) 2.1.1 确定成型方法 (6) 2.1.2 型腔布置 (7) 2.1.3 确定分型面 (7) 2.1.4 选择浇注系统 (8) 2.1.5 确定推出方式 (8) 2.1.6 侧向抽芯机构 (9) 2.1.7选择成型设备 (9) 2.2 选择模架 (11) 2.2.1 模架的结构 (11) 2.2.2 模架安装尺寸校核 (11) 3 模具结构、尺寸的设计计算 (12) 3.1 模具结构设计计算 (12) 3.1.1 型腔结构 (12) 3.1.2 型芯结构 (12)
3.1.3 斜导柱、滑块结构 (12) 3.1.4 模具的导向结构 (12) 3.2 模具成型尺寸设计计算 (13) 3.2.1 型腔径向尺寸................. 错误!未定义书签。 3.2.2 型腔深度尺寸................. 错误!未定义书签。 3.2.3 型芯径向尺寸................. 错误!未定义书签。 3.2.4 型芯高度尺寸................. 错误!未定义书签。 3.3 模具加热、冷却系统的计算 (15) 3.3.1 模具加热..................... 错误!未定义书签。 3.3.2 模具冷却..................... 错误!未定义书签。 4. 模具主要零件图及加工工艺规程.......... 错误!未定义书签。 4.1 模具定模板零件图及加工工艺规程. 错误!未定义书签。 4.2 模具侧滑块零件图及加工工艺规程. 错误!未定义书签。 4.3 模具动模板( 型芯固定板) 零件图及加工工艺规程错误! 未定义书签。 5 模具总装图及模具的装配、试模.......... 错误!未定义书签。 5.1 模具的安装试 模..................................................... ................错误!未定义书签。 5.2. 试模前的准备.................. 错误!未定义书签。 5.3模具的安装及调试 (20) 5.4 试模 (21)

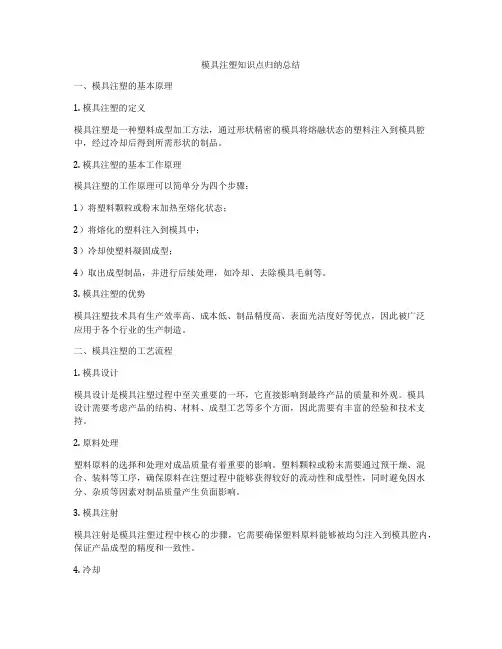

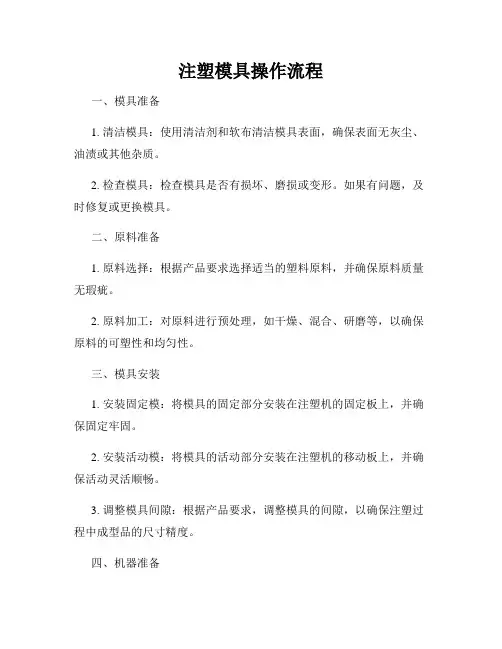

注塑成型的基本知识及常见不良 （结合本公司设备进行） 一、注塑的基本原理： 1将原料预热，去除原料中的水份（预加工）； 2.原料进入料筒进行加热，（固体原料变为液体），压注入模具里； 3?经冷却（液体变为固体）后出模，去除飞边、退火等加工后变为成品。 螺杆式注射机的模塑原理：先动模与定模全模，注射油缸活塞推动螺杆按要求的注射压力和注射速度将已塑化的塑料经喷嘴及模具的浇注系统射入型腔，当塑料充满型腔后，螺杆继续对塑料保持一定压力，促使塑料补充塑件冷却收缩所需之料，同时阻止塑料倒流。经一定时间的保压后，注射油缸活塞压力消失，螺杆开始转动，这时，由料斗落入料筒的塑料在料筒中塑化。当模具型腔内的塑件（部品）冷却定型后，模具打开，在模具推出机构的作用下（顶针），塑件由模具型腔中脱出。 二、注塑的基本操作： 本公司有全自动和半自动两种形式。 1.关安全门---- 自动锁模------- 射台前进——射胶------ 溶胶 ----- 倒索 再循循------ 开安全门------ 顶针顶出 ---- 开模----- 射台后退呻 「1?热固性塑料：在受热或其他条件作用下，能固化成不熔，不熔性物料；塑料V 2 .热塑性塑料：在特定的温度范围内能反复加热软化和冷却凝固。 三、常用塑料及性能 1.常用热固性塑料：酚醛、氨基（三聚氰胺、脲醛）、聚邻苯=甲酸丙烯酯（DAP）、硅酮、环 氧村脂、玻璃纤维增强塑料等。 2.常用热塑性塑料：硬聚氯乙烯、软聚氯乙烯、聚乙烯、聚丙烯、聚苯乙烯、丁苯橡胶改性聚苯 乙烯、聚苯乙烯改性有机玻璃、苯乙烯-丙烯腈共聚物、苯乙烯-丁=烯-丙烯腈共聚物 （ABS ）、聚酰胺（尼龙）、聚甲醛、聚碳酸酯、氯化聚醚、聚砜、聚苯醚、氟塑料、醋酸纤维素、聚酰亚胺等。 公司常用：ABS （苯乙烯-丁=烯-丙烯腈共聚物）、POM （聚甲醛）、PPS（聚苯硫醚）、PA （聚酰胺） 四、注塑部品的常见不良：

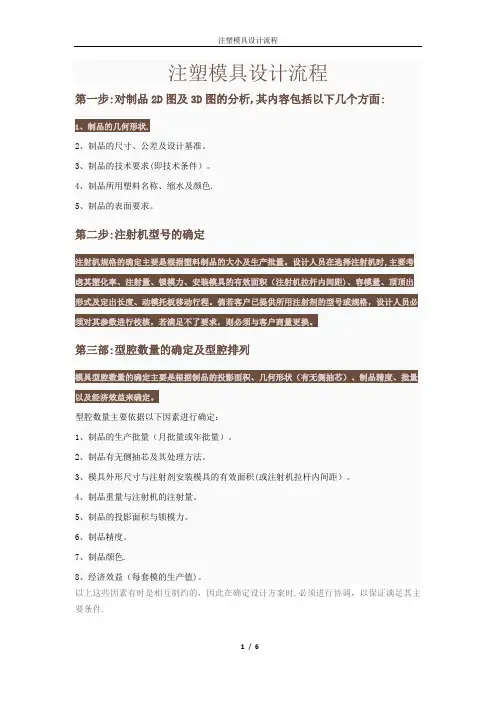

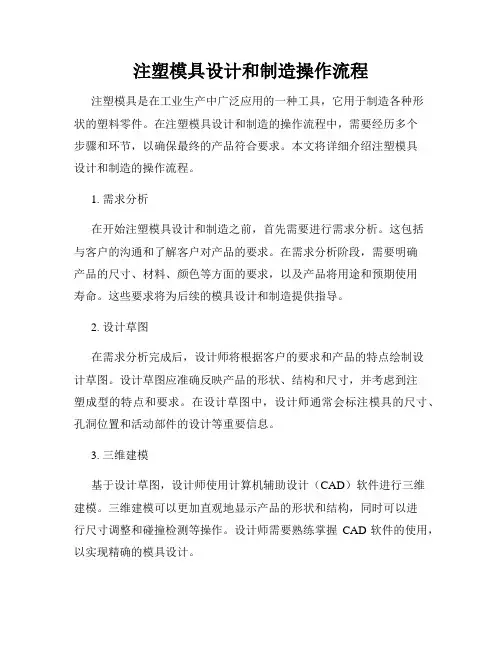

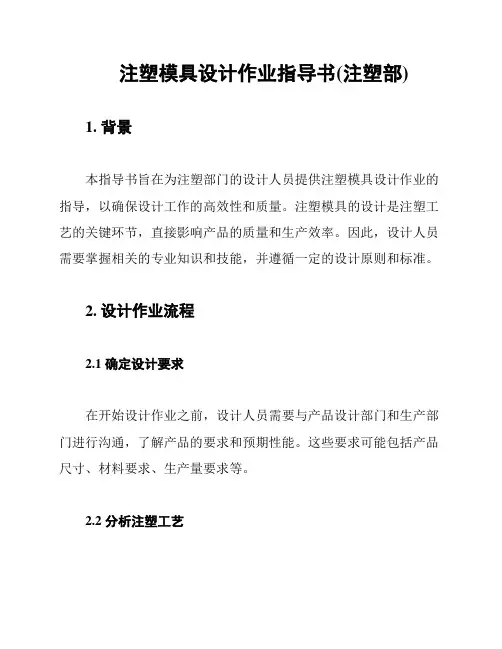

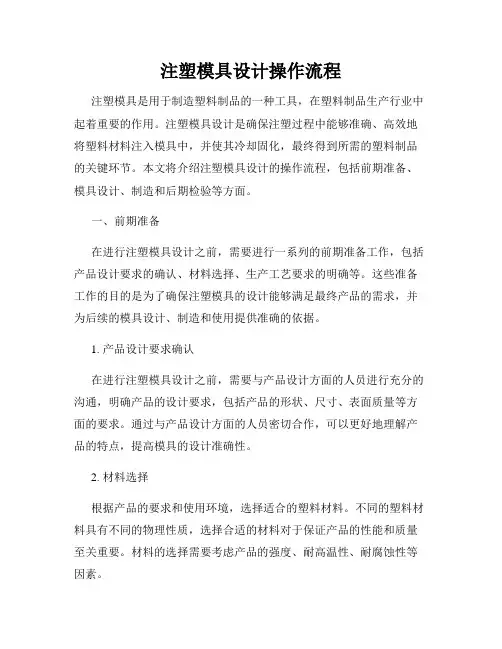

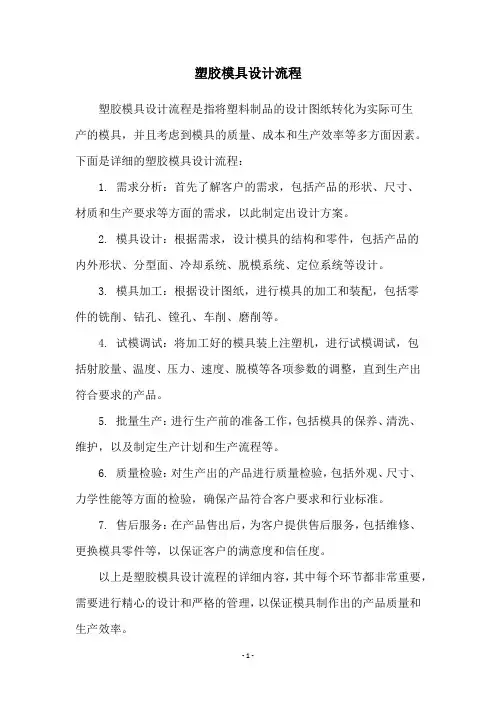

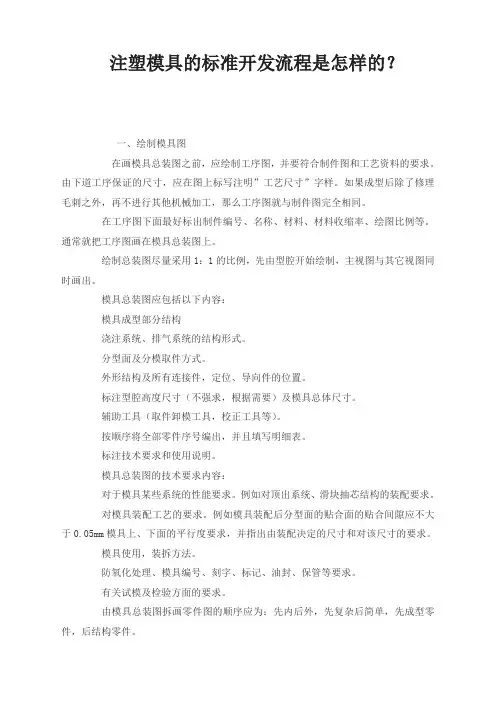

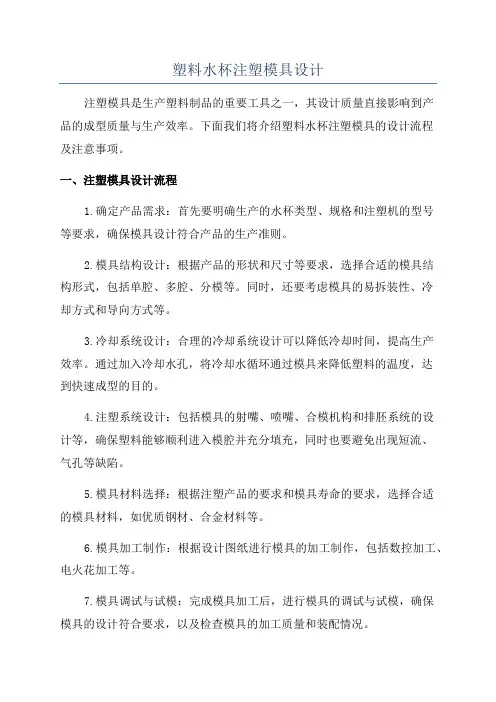

注塑模具设计流程 第一步:对制品2D图及3D图的分析，其内容包括以下几个方面： 1、制品的几何形状。 2、制品的尺寸、公差及设计基准。 3、制品的技术要求（即技术条件）。 4、制品所用塑料名称、缩水及颜色。 5、制品的表面要求。 第二步：注射机型号的确定 注射机规格的确定主要是根据塑料制品的大小及生产批量。设计人员在选择注射机时，主要考虑其塑化率、注射量、锁模力、安装模具的有效面积（注射机拉杆内间距）、容模量、顶顶出形式及定出长度、动模托板移动行程。倘若客户已提供所用注射剂的型号或规格，设计人员必须对其参数进行校核，若满足不了要求，则必须与客户商量更换。 第三部：型腔数量的确定及型腔排列 模具型腔数量的确定主要是根据制品的投影面积、几何形状（有无侧抽芯）、制品精度、批量以及经济效益来确定。 型腔数量主要依据以下因素进行确定： 1、制品的生产批量（月批量或年批量）。 2、制品有无侧抽芯及其处理方法。 3、模具外形尺寸与注射剂安装模具的有效面积（或注射机拉杆内间距）。 4、制品重量与注射机的注射量。 5、制品的投影面积与锁模力。 6、制品精度。 7、制品颜色。 8、经济效益（每套模的生产值）。 以上这些因素有时是相互制约的，因此在确定设计方案时，必须进行协调，以保证满足其主要条件。
