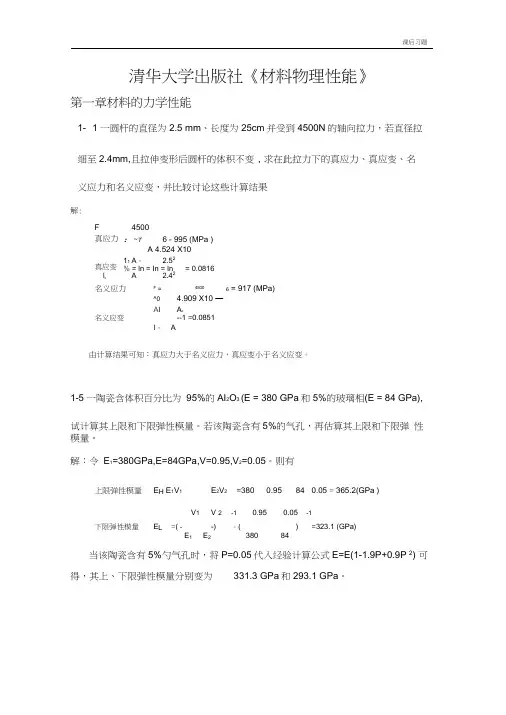

1-1 一圆杆的直径为2.5 mm、长度为25cm并受到4500N的轴向拉力，若直径拉细至2.4mm,且拉伸变形后圆杆的体积不变，求在此拉力下的真应力、真应变、名义应力和名义应变，并比较讨论这些计算结果。
解：真应力OY = — = ―"°。—=995(MP Q)
A 4.524 xlO-6
真应变勺=In — = In — = In^v = 0.0816
/0 A 2.42
名义应力a = — = ―4°°°_ 一= 917(MPa)
A) 4.909x1()2
名义应变￡ =翌=& —1 = 0.0851
I。 A
由计算结果可知：真应力大于名义应力，真应变小于名义应变。
1- 5 一陶瓷含体积百分比为95%的/\12O3(E = 380 GPa)和5%的玻璃相(E = 84 GPa), 试
计算其上限和下限弹性模量。若该陶瓷含有5%的气孔，再估算其上限和下限弹性模量。
解：令Ei=380GPa, E2=84GPa, V^O. 95, V2=0. 05o则有
上限弹性模量=E]% +E2V2 = 380 X 0.95 +84 X 0.05 =365.2(GP Q)
下限弹性模量战=(￥ +3)T =(?料+誓尸=323.1(GP Q)
E]380 84
当该陶瓷含有5%的气孔时，将P二0. 05代入经验计算公式E=E O(1-1. 9P+0. 9P2) 可得，其上、下限弹性模量分别变为331.3 GPa和293. 1 GPa。
1-6试分别画出应力松弛和应变蠕变与时间的关系示意图，并算出t = 0, t = oo和t二￡时的纵坐标表达式。
解：Maxwell模型可以较好地模拟应力松弛过程：
其应力松弛曲线方程为：b⑴=贝0光必则有:<7(0) = b(0);cr(oo) = 0;<7(r)
= a(0)/e.
Voigt模型可以较好地模拟应变蠕变过程：
其蠕变曲线方程为：的)=火(1 -广")=￡(00)(1 _g")
E
则有：￡(0)=0； ￡(OO)= 21;冶)=%1-(尸).
以上两种模型所描述的是最简单的情况，事实上山于材料力学性能的复杂性，我们会用到 用多个弹簧和多个黏壶通过串并联组合而成的复杂模型。如采用四元件模型来表示线物的蠕变过程1-11 一圆柱形MO,晶体受轴向拉力F,若其临界抗剪强度4 F 为135 MPa,求沿图中所示之方向的滑移系统产生滑移时需要 的最小拉力值，并求滑移面的法向应力。 解：由题意得图示方向滑移系统的剪切强度可表示为: Feos 53° o.ooi 52 x cos 60° T F x0.00152^ 2 — ----------------- =3.17 x 1。3 (N) cos 53° x cos 60° 3 q )3mm 此拉力下的法向应力为：b = 3.17X 10 XCOS 60： = ].]2x 10"P”)= 112(MPci) 0.00152 )/cos 60。 2-1求融熔石英的结合强度，设估计的表面能力为1.75J/m% Si-O 的平衡原子间距 为弹性模量从60到75Gpa 书=膏耕豆=2心3 2-2融熔石英玻璃的性能参数为：E=73 Gpa ； y=1.56J/m 2;理论强度oth=28 Gpa 。 如材料中存在最大长度为2卜血 的内裂，且此内裂垂直于作用力方向，计算由此导 致的强度折减系数。 2c=2 Um c=l *10'6m TIC I 2*73*1()9*1.56 …ce ------------- —=0.269GPcz .14*1*06 强度折减系数=1-0.269/28=0.99
解：匕=丫即 Y=l. 127^=1.98
(J = 1.98
据= 0.818c -,/2
2- 5 一钢板受有长向拉应力350MPa,如在材料中有一垂直于拉应力方向的中心穿 透缺陷，长8mm (二2c)。此钢材的屈服强度为1400MPa,计算塑性区尺寸及其裂 缝半长c 的比值。讨论用此试件来求K](：值的可能性。
Y = Ya4c =插二39. 23Mpa. m 1 ~
r Q =土(&)2 =0.125心 r Q /c = 0.125/4 = 0.031 > — =>0. 021 用此试件来求Kic
2TT b 槌 1
值的不可能。
2-6 一陶瓷零件上有一垂直于拉应力的边裂，如边裂长度为：(1)
2mm;(2)0.049mm;(3)2 um,分别求上述三种情况下的临界应力。设此材料的断裂韧性 为1.62MPa.m 2o 讨论讲结果。
(l) c=2mm, (2) c=0. 049mm, q =0.818/ Vo.O49*lO -3 = 116.58MPa (3) (3) c 二2um, e =0.818/j2*10 - =577.04MP Q 2-4 一陶瓷三点弯曲试件，在受拉面上于跨度中间有一竖向切口如图。如果E=380 Gpa, u 二0.24,求Kic 值，设极限荷载达50Kg 。计算此材料的断裂表面能。 解 c/W=O. 1, Pc=50*9.8N ,B= 10, W= 10, S=40 代入下式： K 1C =- 生L I 2.9(C /W)〃2 —4.6(C /W)3" +21.8(c/W)g -37.6(c/W)7/2 + 38.7(c/W)9/2] = BW^ V)*Q ? * 4() - ------- [2.9*0.1,/2 -4.6*0.13/2 + 21.8*0.15/2 -37.6*0.17/2 + 38.7*0.19/2] =62* 10*0.0103/2 (0. 917-0. 145+0. 069-0.012+0. 0012) =1. 96*0. 83==1. 63Pam 1/2 第一冲击断裂抵抗因子: r (1- 以) aE y = J 二 - =(1.63 * 1。6 尸 * 0.94/(2 * 380 * 10,)= 3.28 J/m 2 2 E< 2-1计算室温(298K)及高温(1273K)时莫来石瓷的摩尔热容值，并请和按杜龙 -伯蒂规律计算的结果比较。 (1) 当 T=298K, Cp=a+bT+cTJ87.55+14.96*10-3*298-26.68*l()5/2982 =87.55+4.46-30.04 =61.97 *4?18J/mol.K (2) 当 T=1273K, Cp=a+bT+cT 2=87.55+14.96*10-3*1293-26.68*105/12732 =87.55+19.34-1.65 =105.24*4.18J/mol.K=438.9 J/mol.K 据杜隆-珀替定律：(3AI2O3.2SQ4) Cp=21*24o 94=523.74 J/mol.K 可见，随着温度的升高，Cp.”,趋近按Dillon^ - Petit 定律所得的计算值。 2-2康宁1723玻璃(硅酸铝玻璃)具有下列性能参数：X=0.021J/(cm.s.°C); a =4.6*107 °C ;ap=7.0Kg/mm 2.E=6700Kg/mm 2,pi=0.25.求第一及第二热冲击断裂抵抗 因子。 7*9.8*1()6*0.75 4.6*10一6 *6700*9.8*1()6 =170°C 第二冲击断裂抵抗因子：R,/吃七"). aE =170*0. 021=3. 57 J/(cm. s) 2-3 一热机部件由反应烧结氮化硅制成，其热导率X=0.184)/(cm.s.°C),最大厚度 W = W' +w” 式为: Igcr = A + B — (2) =120mm.如果表面热传递系数h=0.05J/(cm 2.s.°C)/R 定形状因子S = 1 ,估算可兹应用 的热冲击最大允许温差。 R'Sx —'— 0.31" =226*0.184 ----------------- 0.31*6*0.05 ==447 °C 3- 1. 一入射光以较小的入射角i 和折射角r 通过一透明明玻璃板，若玻璃对光的衰 减可忽略不计，试证明明透过后的光强为(1 -m)2 解.〃-迥 Juv ? 〃21 —. sin r 、2 〃2] + 1 > f W' | 二 1 ----- = \-m w w 其折射光又从玻璃与空气的另一界面射入空气 W"' W”' / 贝 ------- = \-m :. -------- =(I - mY 3-2光通过一块厚度为1mm 的透明Al 2()3板后强度降低了 15%,试计算其吸收和 散射系数的总和。 解: -(。+必 二二=。一由对"0.85 = /。 「? a + s = -101n0.85 = l.625c 4- 1实验测出离子型电导体的电导率与温度的相关数据，经数学回归分析得出关系 试求在测量温度范围内的电导活化能表达式。 若给定 Tl=500K, ol = W 9 ( Qrm)-1 T2= 10OOK, o2=106 ( Cl.cm) 计算电导活化能的值。 解(1) 6 = ""，) ln -= (A+fi/T)lnlO_ lnlO4 (In 10.?/7) _ A]^wfkr) W=-lnlO.B.k 式中k=0.84*10T(eV/K) (2) 恒10一9 = A + B/500 IglO-6 = — + 8/1000 B=-3000 \￥=?1汨0.(?3)*0.86*10"*500=5.94*]0/*500=0.594应 4-3本征半导体中，从价带激发至导带的电子和价带产生的空穴参与电导。激发的 电子数n可近似表示为：n = Nexp(—E/2kT),式中N为状态密度，k为波尔兹A 曼常数，T为绝对温度。试回答以下问题： (1)设N二10%m3,k二8.6” ^W'eV.K1时,Si(Eg二1.1eV),Ti()2(Eg=3.0eV)在 室温 (20°C)和500°C时所激发的电子数(cm3)各是多少： (2)半导体的电导率。(Q '.cm ')可表示为b = ne与,式中n为载流子浓度 (cm'3) , e为载流子电荷(电荷1.6*10%) N为迁移率(cnr.V J.s J)当电子(e) 和空穴(h)同时为载流子时，(7 - n e e/^c + n h e/Li h o假定Si的迁移率|AC=1450 (cmMs』), jih=500 (cnr.Vts1),且不随温度变化。求Si在室温(20°C)和500°C 时的电导率 解(1) Si 20°C n = 1023 exp(-l.l/(2*8.6*10-5 *298)=1023*e'2183=3. 32*1013cm'3 500 °C n = 1023 exp(— 1.1 /(2 * 8.6 * 1。京 * 773) = 1023*e-8=2.55*1019cm TiO2 20°C 〃 = 1023 exp（-3.0/（2*8.6*10-5 *298）3cm3 500°C 〃 = 10嘴exp（—3.0/（2*8.6*10一5 *773）二1.6*10片cnf，（2） 20 C b = WL + n h e^h =3. 32*10%l. 6*10小（1450+500） 二1.03*10" （https://www.doczj.com/doc/2d13999192.html,fi） 500°C b = n e ejLi e + n h e/u h =2.55*1。|9*1. 6*10 询（1450+500） =7956 （ https://www.doczj.com/doc/2d13999192.html,?） 4-2.根据缺陷化学原理推导 （1）ZnO电导率与氧分压的关系。 （4）讨论添加AI2O3对NiO电导率的影响。 1 r n -1/6 解（1）间隙离子型：ZnO<=>Zn^ +2e f + -O2团凶％ 2 或Z〃O o Zn* + e + — O2\e r] x P（）；'“ （4）添加A12O3对NiO： Al^Oy ― 2A[.Nj + Vg. +3。。 添加AI2O3对Ni。后形成阳离子空位多，提高了电导率。 6-1金红石（Ti（L）的介电常数是100,求气孔率为10%的一块金红石陶瓷介质的 介电常数。 解： 与〃=100，/〃 = 0?9；￡气=% = 1，/ 气=Z J = 0> X m￡m（W + 7^）+ ^d￡d 0.9 X 100x（- + -^―） + 0.1x1 ，=—丧至-- = --- 丹严---- = 85.92 久占+ 爵了诙）+ °」 6-2 一块lcm*4cm*0.5cm的陶瓷介质，其电容为2.4%F,损耗因子为0.02。求: ①相对介 电常数；②损耗因素。 解: + 1 C d 2.4X10-12X0.5X10-2°” ⑴相对电容率知.= ------- = ---------- F---------------- r = 3.39 % A 8.854x IO-12 x 1x4x10-4 d口主/ Cpl 匕11 i. e 2.4 X 1 () X ().5 X 1 () [八-13 Z7 -1 (2)J贝耗肉于g = s tan o ----------- --------------------- : ------- x ().02 = 6.0x]0 F ? m 1x4x10-4 6-3镁橄榄石(Mg2SiO4)瓷的组成为45%SiO2,5%AlQ3和50%MgO,在1400°C烧成并急冷（保留玻璃相），陶瓷的er=5.4o由于M&SiO4的介电常数是6.2,估算玻璃的介 电常数（设玻璃体积浓度为M&SiO4的1/2） ?/ \ns = In 5 + x2 In s2 :. In 5.4 = -ln6.2 + - In q n 勺= 4.096 = 4.1 6-4如果A原子的原子半径为B的两倍，那么在其它条件都是相同的情况下，原子A的电子极化率大约是B的多少倍？ 解： ?.?电子极化率四=4兀％R3 8 R3R A =2R B => 6-5为什么碳化硅的电容光焕发率与其折射率的平方子相等 解： 麦克斯韦电磁场理论v = 4=. J必 折射率〃=m .■- n = 由于SiC属于非铁磁性物质/. zz=l /. n — n 2 = E 第三章参考答案 3-1 BABCA BACDD B 3-2 （1）最多 （2）变化范围 （3）下 （4）孔和轴 （5）下 （6）间隙 （7）0.060 （8）-0.060mm （9）过渡 （10）-0.011 3-3 （1）P31-P32 （2）P35 （3）P35 （4）P42-P43 （5）P43-P44 3-4： （1）孔的公差带位于轴的公差带上方，为间隙配合 Smax=ES-ei=0.021-(-0.020)=0.041 Smin=EI-es=0-(-0.007)=0.007 (2)基孔制配合(H), EI=0 TD=0.03 Td=0.019 δav=-0.0355 由EI=0 TD=0.03 得 0.030 ES EI == 由 max min ()() 0.0355 2 2 0.019 av EI es ES ei es ei δδδ+-+-= = =--= 得: 0.0600.041 es ei == (3) 由基轴制配合h 得 es=0 TD=0.025 Td=0.016 Sav=0.025 由 es=0 Td=0.016 得: 0.016 es ei ==- 由: max min ()() 0.02522 0.025 av D S S ES ei EI es S T ES EI +-+-= ===-= 得: 0.0295 0.0045 ES EI == (4) 原题中的“最小间隙为-0.076mm ，平均间隙为-0.055mm ”修改为“最大过盈为-0.076mm ，平均过盈为-0.055mm ” TD=0.025 ei=0.060 δmax=-0.076 δav=-0.055 由 m a x m a x m i n 0.0760.055 2 av δδδδ=-+==- 得: min 0.035δ=- 由 min 0.035 0.060 ES ei ei δ=-=-= 得 0.025 D ES EI ES T ==-= 由 max 0.076 0.060 EI es EI ei δ=-=-== 得 0.076 0.060 es ei == 轴的公差带位为孔的公差带上方，为过盈配合 第一章绪论 1-1．什么叫互换性？为什么说互换性已成为现代机械制造业中一个普遍遵守原则？列举互换性应用实例。（至少三个）。 答：（1）互换性是指机器零件（或部件）相互之间可以代换且能保证使用要求的一种特性。 （2）因为互换性对保证产品质量，提高生产率和增加经济效益具有重要意义，所以互换性已成为现代机械制造业中一个普遍遵守的原则。 （3）列举应用实例如下： a、自行车的螺钉掉了，买一个相同规格的螺钉装上后就能照常使用。 b、手机的显示屏坏了，买一个相同型号的显示屏装上后就能正常使 用。 c、缝纫机的传动带失效了，买一个相同型号的传动带换上后就能照 常使用。 d、灯泡坏了，买一个相同的灯泡换上即可。 1-2 按互换程度来分，互换性可分为哪两类？它们有何区别？各适用于什么场合？ 答：（1）按互换的程来分，互换性可以完全互换和不完全互换。 （2）其区别是：a、完全互换是一批零件或部件在装配时不需分组、挑选、调整和修配，装配后即能满足预定要求。而不完全互换是零件加工好后，通过测量将零件按实际尺寸的大小分为若干组，仅同一组零件有互换性，组与组之间不能互换。b、当装配精度要求较高时，采用完全互换将使零件制造精度要求提高，加工困难，成本增高；而采用不完全互换，可适当降低零件的制造精度，使之便于加工，成本降低。 （3）适用场合：一般来说，使用要求与制造水平，经济效益没有矛盾时，可采用完全互换；反之，采用不完全互换。 1-3．什么叫公差、检测和标准化？它们与互换性有何关系？ 答：（1）公差是零件几何参数误差的允许围。 （2）检测是兼有测量和检验两种特性的一个综合鉴别过程。 （3）标准化是反映制定、贯彻标准的全过程。 （4）公差与检测是实现互换性的手段和条件，标准化是实现互换性的前提。 1-4．按标准颁布的级别来分，我国的标准有哪几种？ 答：按标准颁布的级别来分，我国标准分为国家标准、行业标准、地方标准和企业标准。 1-5．什么叫优先数系和优先数？ 答：（1）优先数系是一种无量纲的分级数值，它是十进制等比数列，适用于各种量值的分级。 （2）优先数是指优先数系中的每个数。 某大学为了了解学生每天上网的时间，在全校7500名学生中采取重复抽样方法随机 抽取36人，调查他们每天上网的时间，得到下面的数据： 已知：36=n ， 当α为0.1、0.05、0.01时，相应的645.121.0=z 、96.1205.0=z 58.2201.0=z 。 根据样本数据计算得：32.3=x ，61.1=s 。 由于36=n 为大样本，所以平均上网时间的90%的置信区间为： 44.032.336 61.1645.132.32 ±=?±=±n s z x α，即（2.88，3.76）。 平均上网时间的95%的置信区间为： 53.032.336 61.196.132.3±=?±=±n s z x α，即（2.79，3.85）。 平均上网时间的99%的置信区间为： 69.032.336 61.158.232.3±=? ±=±n s z x α，即（2.63，4.01）。 7.16一位银行的管理人员想估计每位顾客在该银行的月平均存款额。他假设所有顾客月存款额的标准差为1000元，要求的估计误差在200元以内，置信水平为99%。应选取多大的样本？ 解：已知：σ=1000，估计误差E =200，α=0.01，Z α/2=2.58 应抽取的样本量为：167200100058.22 2 22 222≈?== E z n σ α 7.17计算下列条件下所需的样本量。 （1）E =0.02，π=0.40，置信水平为96% （2）E =0.04，π未知，置信水平为95% （3）E =0.05，π=0.55，置信水平为90% 解：（1）已知：E =0.02，π=0.4，α=0.04，Z α/2=2.05 应抽取的样本量为：( )()252202.04.014.005.212 22 22≈-?=-= E z n ππα （2）已知：E =0.04，π未知，α=0.05，Z α/2=1.96 由于π未知，可以使用0.5（因为对于服从二项分布的随机变量，当π取0.5时，其方差达到最大值。因此，在无法得到总体比例的值时，可以用0.5代替计算。这样得出的必要样本容量虽然可能比实际需要的容量大一些，但可以充分保证有足够高的置信水平和尽可能小的置信区间），故应抽取的样本量为： ( )()60104 .05.015.096.112 22 22≈-?=-= E z n ππα 材料物理性能习题与解答 目录 1 材料的力学性能 (2) 2 材料的热学性能 (12) 3 材料的光学性能 (17) 4 材料的电导性能 (20) 5 材料的磁学性能 (29) 6 材料的功能转换性能 (37) 1材料的力学性能 1-1一圆杆的直径为2.5 mm、长度为25cm并受到4500N的轴向拉力，若直径拉细至 2.4mm，且拉伸变形后圆杆的体积不变,求在此拉力下的真应力、真应变、名义应力和名义应变，并比较讨论这些计算结果。 解：根据题意可得下表 由计算结果可知：真应力大于名义应力，真应变小于名义应变。 1-2一试样长40cm,宽10cm,厚1cm，受到应力为1000N拉力，其氏模量为3.5×109 N/m2，能伸长多少厘米? 解： 拉伸前后圆杆相关参数表 ) ( 0114 .0 10 5.3 10 10 1 40 1000 9 4 0cm E A l F l E l l= ? ? ? ? ? = ? ? = ? = ? = ? - σ ε 10 909 .4 0? 0851 .0 1 = - = ? = A A l l ε 名义应变 1-3一材料在室温时的氏模量为3.5×108 N/m 2,泊松比为0.35，计算其剪切模量和体积模量。 解：根据 可知： 1-4试证明应力-应变曲线下的面积正比于拉伸试样所做的功。 证： 1-5一陶瓷含体积百分比为95%的Al 2O 3 (E = 380 GPa)和5%的玻璃相(E = 84 GPa)，试计算其上限和下限弹性模量。若该陶瓷含有5 %的气孔，再估算其上限和下限弹性模量。 解：令E 1=380GPa,E 2=84GPa,V 1=0.95,V 2=0.05。则有 当该陶瓷含有5%的气孔时，将P=0.05代入经验计算公式E=E 0(1-1.9P+0.9P 2)可得，其上、下限弹性模量分别变为331.3 GPa 和293.1 GPa 。 1-6试分别画出应力松弛和应变蠕变与时间的关系示意图，并算出t = 0,t = ∞ 和t = τ时的纵坐标表达式。 解：Maxwell 模型可以较好地模拟应力松弛过程： Voigt 模型可以较好地模拟应变蠕变过程： )21(3)1(2μμ-=+=B G E ) (130)(103.1)35.01(2105.3)1(288MPa Pa E G ≈?=+?=+=μ剪切模量) (390)(109.3) 7.01(3105.3)21(388 MPa Pa E B ≈?=-?=-=μ体积模量. ,.,1 1 2 1 212 12 1 2 1 21 S W VS d V ld A Fdl W W S W V Fdl V l dl A F d S l l l l l l ∝====∝= ===???? ? ?亦即做功或者： 亦即面积εεεεεεεσεσεσ)(2.36505.08495.03802211GPa V E V E E H =?+?=+=上限弹性模量) (1.323)84 05.038095.0()(1 12211GPa E V E V E L =+=+=--下限弹性模量). 1()()(0)0() 1)(()1()(10 //0 ----= = ∞=-∞=-=e e e E t t t στεσεεεσεττ；；则有：其蠕变曲线方程为：. /)0()(;0)();0()0((0)e (t)-t/e στσσσσσστ==∞==则有：：其应力松弛曲线方程为 互换性与测量技术基础习题 第一章：绪论 一、判断题 (×)1.为了使零件具有完全互换性，必须使零件的几何尺寸完全一致。 (×)2.有了公差标准，就能保证零件的互换性。 (√)3.为使零件的几何参数具有互换性，必须把零件的加工误差控制在给定的公差范围内。 (√)4.完全互换的装配效率必定高于不完全互换。 二、选择题 1.保证互换性生产的基础是（A）。 A．标准化B．生产现代化 C．大批量生产 D．协作化生产 2.下列论述中正确的有（ADE）。 A．因为有了大批量生产，所以才有零件互换性，因为有互换性生产才制定公差制． B．具有互换性的零件，其几何参数应是绝对准确的。 C．在装配时，只要不需经过挑选就能装配，就称为有互换性。 D．一个零件经过调整后再进行装配，检验合格，也称为具有互换性的生产。 E．不完全互换不会降低使用性能，且经济效益较好。 三、填空题： 1.根据零部件互换程度的不同，互换性可分（完全）互换和（不完全）互换。 2.互换性是指产品零部件在装配时要求：装配前（不经挑选），装配中（不需调整或修配），装 配后（能满足功能要求）。 3.公差标准是对(几何量误差) 的限制性措施，( 采用相应的技术措施)是贯彻公差与配合制的技 术保证。 4.优先数系的基本系列有: （R5 ）（R10）（R20）（R40）和R80，各系列的公比分别 为：（ ）（ ）（ ）（）和（）。 5.公差类型有（尺寸（角度））公差，（形状）公差，（位置）公差和（表面粗糙度）。 6.零件几何要求的允许误差称为（几何量公差），简称（公差）。 四、问答题： 1．什么叫互换性？它在机械制造业中有何作用？ 答：*互换性是指制成的同一规格的零(部)件中，在装配时不作任何选择，附加调整或修配，能达到预定使用性能的要求。 *它在机械制造业中的作用反映在以下几个方面： （1）在设计方面，可简化设计程序，缩短设计周期，并便于用计算机辅助设计； （2）在制造方面，可保证优质高效生产； （3）在使用方面，使机器维修方便，可延长机器寿命。 时间都去哪儿了(课后测试考试题、答案)单选题 1、个人使命宣言是解决我们时间管理中哪个方面的问题（10 分） A工作效率 B价值导向 C工作效能 D工作成果 正确答案:B ' 2、高效使命宣言的特点不包括下面哪个选项（10 分） A提供方向和目的 B挑战自我 C决定你的优势 D体现愿景和价值观 正确答案:C 3、对于时间管理的矩阵，我们一般来讲要优先做那个象限的事情（10 分） A第一象限 B第二象限 ` C第三象限 D第四象限 正确答案:B 4、建议可以通过授权去做的是哪个象限的事情（10 分） A第一象限 B第二象限 C第三象限 D第四象限 正确答案:D 。 5、我们在职场工作时，如果要保障工作效率，首先要学会哪个选项（10 分）A服从 B说不 C加班 D赞美 正确答案:B 多选题 1、制定个人使命宣言需要哪些步骤（10 分） $ A思考你的角色 B如何支撑角色 C懂得自我探索 D找到你欣赏的人 正确答案:A B C D 2、对于每周的工作安排，优先安排哪些事情（10 分） A重要不紧急 B重要又紧急 C不重要但紧急 , D不重要不紧急 正确答案:A B 3、制定每周工作计划时，哪些选项需要特别注意（10 分） A留有余地 B以人为本 C需要别人支持的先安排 D尽量做到日事日毕 正确答案:A B C D ; 4、做好时间管理，有哪些小的技巧要掌握（10 分） A学会说不 B学会授权 C避免拖延 D听命服从 正确答案:A B C 判断题 1、个人使命宣言，就像是人生的宪法一样，帮助我们做出选择，这个说法正确吗（10分）A正确 B错误 正确答案:正确 《互换性与技术测量基础，主编：胡凤兰》课后习题答案 P39 第1章课后作业 1.1 （1）正确。原因：一般情况下，实际尺寸越接近基本尺寸说明制造的误差越小。 （2）错误。原因：规定的是公差带的宽度，不是位置，没有正负。 （3）错误。原因：配合是由孔、轴的配合性质、装配等综合因素决定，不是由零件的加工精度决定。但在通常情况下，加工精度高，可在一定程度上提高配合精度。 （4）正确。原因：过渡配合必须保证最大过盈量和最小间隙的要求。 （5）错误。原因：可能是过渡配合，配合公差是孔、轴公差之和。 1.2 （1）①28，②孔，③下偏差为零，④正值，⑤轴，⑥上偏差为零，⑦负值 （2）①基孔制，②基轴制，③基孔制，④定值刀具、量具的规格和数量 （3）①20，②01，③18，④5到12级 （4）①间隙，②过盈，③过渡，④间隙 1.3 基本尺寸 最大极限尺寸 最小极限尺寸 上偏差 下偏差 公差 孔050 0032012..++φ 12φ 05012.φ 03212.φ +0.050 +0.032 0.018 轴0720053060..++φ 60φ 07260.φ 05360.φ +0.072 +0.053 0.019 孔0410060030..--φ 30φ 95929.φ 94029.φ -0.041 -0.060 0.021 轴0050034050..+-φ 50φ 005 50.φ 96649.φ +0.005 -0.034 0.039 1.4 （1）50φ +0.039 0 0.039 -0.025 -0.064 0.039 +0.103 +0.025 +0.064 0.078 间隙 （2）25φ -0.014 -0.035 0.021 0 +0.013 0.013 -0.014 -0.048 -0.031 0.034 过盈 （3）80φ +0.005 -0.041 0.046 0 -0.030 0.030 +0.035 -0.041 -0.003 0.076 过渡 1.5 （1）020*******..--φ，（2）1000146060..--φ，（3）0180002050..++φ，（4）020*******..++φ，（5）1420080050..++φ，（6）0170042040..--φ， （7）0 021030.-φ， （8）023080.±φ 1.6 （1）618h φ，（2）9120H φ，（3）750e φ，（4）865M φ 1.7 解：因要求最大间隙为+0.013，最大过盈为-0.021，所以需采用过渡配合 在没有特殊要求的前提下，一般采用基孔制配合，并根据工艺等价的要求，孔的公差等级要 1-1一圆杆的直径为2.5 mm 、长度为25cm 并受到4500N 的轴向拉力，若直径拉细至2.4mm ，且拉伸变形后圆杆的体积不变,求在此拉力下的真应力、真应变、名义应力和名义应变，并比较讨论这些计算结果。 解： 由计算结果可知：真应力大于名义应力，真应变小于名义应变。 1-5一陶瓷含体积百分比为95%的Al 2O 3 (E = 380 GPa)和5%的玻璃相(E = 84 GPa)，试计算其上限和下限弹性模量。若该陶瓷含有5 %的气孔，再估算其上限和下限弹性模量。 解：令E 1=380GPa,E 2=84GPa,V 1=0.95,V 2=0.05。则有 当该陶瓷含有5%的气孔时，将P=0.05代入经验计算公式E=E 0(1-1.9P+0.9P 2)可得，其上、下限弹性模量分别变为331.3 GPa 和293.1 GPa 。 1-6试分别画出应力松弛和应变蠕变与时间的关系示意图，并算出t = 0,t = ∞ 和t = τ时的纵坐标表达式。 解：Maxwell 模型可以较好地模拟应力松弛过程： V oigt 模型可以较好地模拟应变蠕变过程： ) (2.36505.08495.03802211GPa V E V E E H =?+?=+=上限弹性模量 ) (1.323)84 05.038095.0()(112211GPa E V E V E L =+=+=--下限弹性模量 ). 1()()(0)0() 1)(()1()(1 //0 ----= = ∞=-∞=-=e E E e e E t t t στεσεεεσετ τ ；；则有：其蠕变曲线方程为：. /)0()(;0)();0()0((0)e (t)-t/e στσσσσσστ ==∞==则有：：其应力松弛曲线方程为1.0 1.0 0816.04.25 .2ln ln ln 2 2 001====A A l l T ε真应变)(91710 909.44500 60MPa A F =?==-σ名义应力0851 .0100 =-=?=A A l l ε名义应变)(99510 524.445006MPa A F T =?==-σ真应力 第一章参考答案及解析 一、单项选择题 1. 【答案】A 【解析】英国政府于1844年颁布了《公司法》，规定股份公司必须设监察人，负责审查公司的账目。1845年，又对《公司法》进行了修订，规定股份公司的账目必须经董事以外的人员审计。选项A说法错误。 2. 【答案】C 【解析】1936年发表《独立注册会计师对财务报表的检查》之后，美国注册会计师审计的重点已从保护债权人为目的的资产负债表审计，转向以保护投资者为目的的利润表审计。选项C说法错误。 3. 【答案】B 【解析】尽管财务报表审计在大多数情况下由注册会计师完成，以独立第三者的身份对财务报表发表意见，但政府审计和内部审计有时也会对企业财务报表进行审计。 4. 【答案】D 【解析】在账项基础审计阶段，随着审计范围的扩展和组织规模的扩大，注册会计师开始采用审计抽样技术，只是抽查数量仍然很大，而且在抽查样本的选择上仍然以判断抽样为主，所以选项D错误。 5. 【答案】B 【解析】风险导向审计的核心是对财务报表重大错报风险的“识别、评估和应对”。 二、多项选择题 1. 【答案】ABD 【解析】1980年12月23日，财政部发布《关于成立会计顾问处的暂行规定》，标志着我国注册会计师职业开始复苏，选项C描述错误。 2. 【答案】ABD 【解析】选项C属于经营审计的范畴，选项ABD属于合规性审计。 3. 【答案】ABCD 【解析】选项ABCD均正确。 4. 【答案】ABD 【解析】现阶段我国注册会计师的审计目标是对财务报表发表审计意见，选项C错误。 5. 【答案】AD 【解析】选项AD正确。选项B，虽然注册会计师审计为财务报表使用者做出正确决策提供了一定的基础，但是这并不能代表能提高报表使用者的决策能力，与其能力无关；选项C， 《机械几何精度设计》习题参考答案绪言 0-1题：写出R10中从250～3150的优先数。 解：公比q10= 1010，由R10逐个取数，优先数系如下： 250，315，400，500，630，800，1000，1250，1600，2000，2500，3150 0-2题：写出R10/3中从0.012～100的优先数系的派生数系。 解：公比q 10/3= ()3 1010；由R10中的每逢3个取一个数，优先数系如下： 0.012， 0.025， 0.050， 0.100， 0.200， 0.400， 0.800， 1.600， 3.150， 6.300， 1 2.50， 25.00， 50.00， 100.00。0-3题：写出R10/5中从0.08～25的优先数系的派生数系。 解：公比q 10/5=()5 1010；由R10中的每逢5个取一个数，优先数系如下： 0.80， 0.25， 0.80， 2.50， 8.00， 25.0 第一章圆柱公差与配合 1-1题 1. 孔或轴最大极限尺 寸 最小极限尺 寸 上偏差下偏差公差尺寸标注 孔：Φ10 9.985 9.970 -0.015 -0.030 0.015 Φ 10-0.015 -0.030 孔：Φ18 18.017 18.00 +0.017 +0.006 0.011 Φ18017 .0 00 .0 + + 孔：Φ30 30.012 29.991 +0.012 -0.009 0.021 Φ 30+0.012 -0.009 轴：Φ40 39.950 39.888 -0.050 -0.112 0.062 Φ 40-0.050 -0.060 轴：Φ60 60.041 60.011 0.041 +0.011 0.030 Φ 60+0.041 +0.011 轴：Φ85 85.00 84.978 -0.022 0.022 Φ 85-0 -0.022 1-2题 （1）为间隙配合，孔与轴配合的公差带代号为：φ208 8 d H （3）为过盈配合，孔与轴配合的公差带代号为：φ556 7 r H 1-3题 （1）为基孔制的间隙配合 （2）为基轴制的过渡配合 φ20 + 0 - H8 d8 +0.033 -0.065 -0.098 最大间隙：Xmax=+0.131㎜ 最小间隙：Xmin=+0.065㎜ 配合公差为：f T =0.066㎜ r 6 φ55 + 0 - H7 +0.030 +0.060+0.041 最大过盈：Ymax=-0.060㎜ 最小过盈：Ymin=-0.011㎜ 配合公差为：f T =0.049㎜ φ50 + 0 - H8 f7 +0.039 -0.025 -0.050 孔、轴公差：h T =0.039㎜,s T =0.025㎜； 配合的极限：Xmax=+0.089㎜，Xmin=+0.025㎜ 配合的公差：f T =0.064㎜ + 0 - +0.006 -0.015 -0.013 K7 h 6 孔、轴公差：h T =0.021㎜, s T =0.013㎜； 配合的极限：Xmax=+0.019㎜，Ymax=-0.015㎜ 2 二 证明题 2. 已知一个电荷系统的偶极矩定义为?= v dv x t x t p , ,,),()( ρ利用电荷守恒定律0=??+??t J ρ 证明的变化率为?=v dv t x J dt p d ,,),( 解： ?=v dv x t x t p ,,,),()( ρ (T 就是方向符号) ,x 与时间无关，取的)(t p 一个分量为 ????????+??-=???+??-=??-====v i s i i v i i v i i v i i v i i i i v i i dv J s d J x dv J x dv J x dv J x dv t x x t p dt t dp dv x t x t p , , ,,, ,,,,,,,,,, , ,)()()(),()()(),()( ρρ（p 上的乱码为p 上一个点，rou 也是，dv 后都有一小撇） 考虑到积分区域的表面比电荷所在区域大得多时，表面上的电流为0。s d J x s i i ???)(,=0 所以 ??=v i i dv J dt t dp ,) ( 故得 ?=v dv t x J dt p d ,,),( 3.证明： （1） 两种介质的分界面上不带自由电荷时，电力线的曲折满足 12 1 2 tan tan εεθθ= ，其 中1ε和2ε分别为两种介质的介电常数，1θ和2θ分别为界面两侧电力线与法线的夹角. （2） 当两种导电介质流有稳恒电流时，分界面上电力线曲折满足 12 1 2 tan tan σσθθ= ， 其中2,1,σσ分别为两种介质的电导率。 解：（1）考虑到界面上无自由电荷，故知： 《材料物理性能》 第一章材料的力学性能 1-1一圆杆的直径为2.5 mm 、长度为25cm 并受到4500N 的轴向拉力，若直径拉细至 2.4mm ，且拉伸变形后圆杆的体积不变,求在此拉力下的真应力、真应变、名义应力和名义应变，并比较讨论这些计算结果。 解： 由计算结果可知：真应力大于名义应力，真应变小于名义应变。 1-5一陶瓷含体积百分比为95%的Al 2O 3 (E = 380 GPa)和5%的玻璃相(E = 84 GPa)，试计算其上限和下限弹性模量。若该陶瓷含有5 %的气孔，再估算其上限和下限弹性模量。 解：令E 1=380GPa,E 2=84GPa,V 1=0.95,V 2=0.05。则有 当该陶瓷含有5%的气孔时，将P=0.05代入经验计算公式E=E 0(1-1.9P+0.9P 2) 可得，其上、下限弹性模量分别变为331.3 GPa 和293.1 GPa 。 1-6试分别画出应力松弛和应变蠕变与时间的关系示意图，并算出t = 0,t = ∞ 和 0816 .04.25.2ln ln ln 22 001====A A l l T ε真应变) (91710909.44500 60MPa A F =?==-σ名义应力0851 .010 0=-=?=A A l l ε名义应变) (99510524.445006MPa A F T =?== -σ真应力) (2.36505.08495.03802211GPa V E V E E H =?+?=+=上限弹性模量) (1.323)84 05.038095.0()(1 12211GPa E V E V E L =+=+=--下限弹性模量 课后题第一章习题 第一章圆柱公差与配合 基本要求： 公差配合基本术语及定义，公差带图示法。 圆柱体结合的特点。公差与配合国家标准的体系和结构，标准公差，基本偏差，公差带与配合。公差与配合的选用：基孔制与基轴制的选择，公差等级的选择，配合的选择，不同基准制的应用。公差与配合在图纸上的标注。 1.计算出表中的极限尺寸，上.下偏差和公差，并按国家标准的规定标注基本尺 寸和上下偏差（单位为mm）。 2. 已知下列三对孔，轴相配合。要求： （1） 分别计算三对配合的最大与最小间隙（X m ax ，X m in ）或过盈（Y m ax ，Y m in ） 及配合公差。 （2） 分别绘出公差带图，并说明它们的配合类别。 ① 孔：Φ20033.00+ 轴：Φ20065 .0098.0-- ② 孔：Φ35007.0018.0+- 轴：Φ350016.0- ③ 孔：Φ55030.00+ 轴：Φ55060.0041.0++ 3. 下列配合中，查表1——7，表1——10，表1——11确定孔与轴的最大与最小间隙或过盈以及配合公差，画出公差带图，并指出它们属于哪种基准制和哪类配合？ （1）Φ50H8/f7 （2）Φ80G10/h10 （3）Φ30K7/h6 （4）Φ140H8/r8 （5）Φ180H7/u6 （6）Φ18M6/h5 4．将下列基孔（轴）制配合，改换成配合性质相同的基轴（孔）制配合，并查表1——8，表1——10，表1——11，确定改换后的极限偏差。 （1）Φ60H9/d9 （2）Φ30H8/f7 （3）Φ50K7/h6 （4）Φ30S7/h6 （5）Φ50H7/u6 5.有下列三组孔与轴相配合，根据给定的数值，试分别确定它们的公差等级，并选用适当的配合。 （1）配合的基本尺寸=25mm ，X m ax =+0.086mm ，X m in =+0.020mm 语言学的研究历史 1 一些研究者认为，现代人类语言是何时产生的？（A） A、旧石器时代初期 B、旧石器时代晚期 C、新石器时代初期 D、新石器时代晚期 2 下列不属于印欧语系的有（ABC）。 A、 匈牙利语 B、 芬兰语 C、 爱沙尼亚语 D、 英语 3 远古人类语言的研究在美国不太受欢迎。（√） 4 语言和DNA之间没有严格联系。（√） 语言学中的语法和词汇 1 研究两种语言是否有联系及联系紧密程度的方法是（C）。 A、语言相较法 B、语言核心法 C、词汇统计学法 D、词汇重构法 2 盖尔曼认为追溯语言发展史可以使用的方法有（CD）。 A、研究类人猿发音 B、结合人类DNA C、使用文献自己的语言 D、重建始祖语言 3 任何代表某种历史现象的语族都有一种原始语言。（√）语言学中的语系和超语系及其分布 1 下列属于亚非超语系的是（A）。 A、闪族语 B、乌拉尔语系 C、印欧语系 D、汉藏语系 2 下列属于欧亚超语系的是（ABC）。 A、乌拉尔语系 B、印欧语系 C、阿尔泰语系 D、闪族语 3 波伦语是包含四大超语系的超超语系。（√） 4 日耳曼语是印欧语系的一个分支。（√） 各大语系经典词语对比 1 原始闪语中表示山丘的单词为（B）。 A、tul B、tall C、tulv D、twn 2 pidi是表示（C）的单词。 A、河流 B、山谷 C、山丘 D、海洋 3 印欧语表示数字二的单词为duwo。（√） 诺奖路上的生活 1 马普学会最重要的研究部分是（C）。 A、应用数学 B、材料科学 C、基础科学研究 D、应用技术研究 2 克劳斯?冯?克利钦是德国马普学会（B）所长 A、智能系统研究所 B、固体物理研究所 C、生物物理研究所 D、引力物理研究所 3 克劳斯?冯?克利钦因发现（D）获得了诺贝尔物理学奖。 A、相对论 B、X射线 C、物质的拓扑相变和拓扑相 D、量子霍尔效应 4 互换性与测量技术基础习题 第一章:绪论 一、判断题 (×)1、为了使零件具有完全互换性,必须使零件的几何尺寸完全一致。 (×)2、有了公差标准,就能保证零件的互换性。 (√)3、为使零件的几何参数具有互换性,必须把零件的加工误差控制在给定的公差范围内。 (√)4、完全互换的装配效率必定高于不完全互换。 二、选择题 1、保证互换性生产的基础就是( A )。 A.标准化 B.生产现代化 C.大批量生产 D.协作化生产 2、下列论述中正确的有( ADE ) 。 A.因为有了大批量生产,所以才有零件互换性,因为有互换性生产才制定公差制. B.具有互换性的零件,其几何参数应就是绝对准确的。 C.在装配时,只要不需经过挑选就能装配,就称为有互换性。 D.一个零件经过调整后再进行装配,检验合格,也称为具有互换性的生产。 E.不完全互换不会降低使用性能,且经济效益较好。 三、填空题: 1、根据零部件互换程度的不同,互换性可分( 完全)互换与 ( 不完全 ) 互换。 2、互换性就是指产品零部件在装配时要求:装配前( 不经挑选), 装配中( 不需调整或修配),装配后( 能满足功能要求)。3、公差标准就是对(几何量误差) 的限制性措施,( 采用相应的 技术措施)就是贯彻公差与配合制的技术保证。 4、优先数系的基本系列有: ( R5 ) ( R10 ) ( R20 ) ( R40 ) 与R80,各系列的公比分别为 与 5、公差类型有(尺寸(角度))公差,(形状)公差,(位置)公差与(表面粗糙度)。 6、零件几何要求的允许误差称为(几何量公差),简称( 公差)。 四、问答题: 1.什么叫互换性？它在机械制造业中有何作用？ 答:*互换性就是指制成的同一规格的零(部)件中,在装配时不作任何选择,附加调整或修配,能达到预定使用性能的 要求。 *它在机械制造业中的作用反映在以下几个方面: (1)在设计方面,可简化设计程序,缩短设计周期,并便于用计算机辅助设计; (2)在制造方面,可保证优质高效生产; (3)在使用方面,使机器维修方便,可延长机器寿命。 第二章:光滑圆柱体结合的公差与配合 一、判断题: (√)1、基本偏差决定公差带的位置,标准公差决定公差带的大小。(×)2、孔的基本偏差即下偏差,轴的基本偏差即上偏差。 (√)3、配合公差的大小,等于相配合的孔轴公差之与。 (×)4、最小间隙为零的配合与最小过盈等于零的配合,二者实质相同。 1.4 互换性的意义及作用? 设计方面：可以最大限度地采用标准件、通用件和标准部件，大大简化了绘图和计算工作，缩短了设计周期，加速产品更新。有利于计算机辅助设计和产品的多样化。 制造方面：有利于组织专业化生产，便于采用先进工艺和高效率的专用设备，提高产品质量和生产率，降低制造成本。 装配过程：提高装配质量，缩短装配周期。 使用维修方面：缩短机器的维护时间，节约修护费用，提高机器的使用价值。 1-6 判断下面说法是否正确。（对或错以 √ 或 × 表示） （1）对大批量生产的同规格零件要求有互换性，单件生产则不必遵循互换性原则。（×） （2）遵循互换性原则将使设计工作简化，生产效率提高，制造成本降低，使用维修方便。（√） （3）标准化是通过制定、发布和实施标准，并达到统一的过程，因而标准是标准化活动的核心。（√） 1-7 填空： （1）零部件具有互换性必须满足三个条件，即装配前不需要挑选，装配时不调整或修配，装配后满足使用要求。 （2）在生产中采用的分组装配法，是在设计阶段就确定了的，它属于不完全互换。 （3）为了控制加工误差，在设计时需要规定公差，在制造时需要进行检测。 （4）保证互换性生产的基础是标准化。 （5）R5系列中10～100的优先数是10、16、25、40、63、100。 （6）优先数系R10系列中在1～10的进段中包含11个优先数。它们分别为1.00， 1.25，1.60， 2.00，2.50， 3.15， 4.00， 5.00， 6.30，8.00，10.00 第二章 习题 2-1 图样上给定的轴直径为)017 .0033.0(645++n φ。根据此要求加工了一批轴，实测后得其中最大直径（即最大实际尺寸）为45.033 mm ，最小直径（即最小实际尺寸）为45.000mm 。问加工后的这批轴是否全部合格（写出不合格零件的尺寸范围）？为什么？这批轴的尺寸公差是多少？ 答：轴直径的技术要求)017 .0033.0(645++n φ决定了轴的极限尺寸为033.45max =d mm 和017.45min =d mm 。所以轴合格条件为min max d d d a ≥≥；依据题意，这批轴不能全部合格，不合格零件的尺寸为mm d mm a 017.45000.45≤≤。一批轴的尺寸公差也是由图纸设计阶段决定的，所以仍然为m μ161733=- 2-2 在同一加工条件下，加工30H6孔与加工100H6孔，应理解为前者加工困难还是后者加工困难或者两者加工的难易程度相当？加工50h7轴与加工50m7轴，应理解为前者加工困难还是后者加工困难或者两者加工的难易程度相当？ 第1章课后练习题 一、填空题。 1．税收的“三性”是指强制性、固定性和无偿性 2．当代税收的两个基本原则包括：税收公平原则和税收效率原则 3．税收的三个基本职能包括：分配收入职能、资源配置职能和反映监督职能 4．按照税收负担能否转嫁的不同，税收可分为：直接税和间接税 5．按照税收与价格的关系，税收可以分为：价内税和价外税 二、简答题(略) 第2章课后练习题 【牛刀小试】 一、填空题。 1．税收法律关系包括：主体客体内容3个要素。 2．我国目前税率形式有：比例税率定额税率超额累进税率超率累进税率 3．按税法的职能和作用分类，可以把税法分为：税收实体法税收程序法 4．纳税人是税法中规定的直接负有纳税义务的：单位个人 5．依据税收体系构成即税种的数量和地位的不同，税制体系可以分为：单一税制复合税制 二、选择题。(包括单项选择和多项选择) 1．区别不同类型税种的主要标志是（C）。A税率B纳税人C征税对象 D 纳税期限C 2．根据规定，有权制定税收法律的是（C）。A财政部B国务院 C 全国人民代表大会及其常委会D 国家税务总局 3．我国现行的税收实体法包括（ACD ）A 房产税 B 税收征管法C 个人所得税D 关税 4．我国目前的税制基本上上（D ）。A I流转税为主体B 所得税为主体C 资源税为主体D 流转税和所得税双主体 5.税法中规定，征税对象的数量界限达到、超过某一界限时，全额纳税，末达到某一界限的不纳税，该界限属于（B）。A、免征额B、起征点C、减免的税额D、扣除数额 三、判断题。 1．在税收法律关系中，代表国家行使征税职权的税务机关是权利的主体，履行纳税义务的法人、自然人是义务主体或称权利客体（×）。 2．税法权利主体所享有的权利和所承担的义务是税法的灵魂（√ ） 3．我国的《税收征管法》在税法体系中起着税收母法的作用（×） 《互换性与技术测量(第六版)》习题参考答案绪言 0-1题：写出R10中从250～3150的优先数。 解：公比q10= ，由R10逐个取数，优先数系如下： 250，315，400，500，630，800，1000，1250，1600，2000，2500，3150 0-2题：写出R10/3中从～100的优先数系的派生数系。 解：公比q10/3= 3；由R10中的每逢3个取一个数，优先数系如下： ，，，，，，， ，，，，，，。 0-3题：写出R10/5中从～25的优先数系的派生数系。 解：公比q10/5=5；由R10中的每逢5个取一个数，优先数系如下： ，，，，， 第一章圆柱公差与配合 1-1题 1. 1-2题 （1）为间隙配合，孔与轴配合的公差带代号为：φ20 88d H φ+ - H8 最大间隙：Xmax=+㎜ 最小间隙：Xmin=+㎜ 配合公差为：f T =㎜ （3）为过盈配合，孔与轴配合的公差带代号为：φ55 67r H 1-3题 （1）为基孔制的间隙配合 r 6 φ+ 0 - H7 ++ 最大过盈：Ymax=㎜ 最小过盈：Ymin=㎜ 配合公差为：f T =㎜ φ+ 0 - H8 孔、轴公差：h T =㎜,s T =㎜； 配合的极限：Xmax=+㎜，Xmin=+㎜ 配合的公差：f T =㎜ （2）为基轴制的过渡配合 （5）为基孔制的过盈配合 1-4题 （1）φ600.1740.10000.01996D h ++- （2）φ50018.0002.0025.0067+++k H （5）φ800.0910.12100.01976U h - -- 1-5题 φ+ 0 - 孔、轴公差：h T =㎜, s T =㎜； 配合的极限：Xmax=+㎜，Ymax=㎜ 配合的公差：f T =㎜ φ+ - H7 u 6 ++ 孔、轴公差：h T =㎜,s T =㎜； 配合的极限：Ymax=㎜，Ymin=㎜ 配合的公差：f T =㎜； 有效电子数：不是所有的自由电子都能参与导电，在外电场的作用下，只有能量接近费密能的少部分电子，方有可能被激发到空能级上去而参与导电。这种真正参加导电的自由电子数被称为有效电子数。 K状态：一般与纯金属一样，冷加工使固溶体电阻升高，退火则降低。但对某些成分中含有过渡族金属的合金，尽管金相分析和Ｘ射线分析的结果认为其组织仍是单相的，但在回火中发现合金电阻有反常升高，而在冷加工时发现合金的电阻明显降低，这种合金组织出现的反常状态称为K状态。X射线分析发现，组元原子在晶体中不均匀分布，使原子间距的大小显著波动，所以也把K状态称为“不均匀固溶体”。 能带：晶体中大量的原子集合在一起，而且原子之间距离很近，致使离原子核较远的壳层发生交叠，壳层交叠使电子不再局限于某个原子上，有可能转移到相邻原子的相似壳层上去，也可能从相邻原子运动到更远的原子壳层上去，从而使本来处于同一能量状态的电子产生微小的能量差异，与此相对应的能级扩展为能带。 禁带：允许被电子占据的能带称为允许带，允许带之间的范围是不允许电子占据的，此范围称为禁带。 价带：原子中最外层的电子称为价电子，与价电子能级相对应的能带称为价带。 导带：价带以上能量最低的允许带称为导带。 金属材料的基本电阻：理想金属的电阻只与电子散射和声子散射两种机制有关，可以看成为基本电阻，基本电阻在绝对零度时为零。 残余电阻(剩余电阻)：电子在杂质和缺陷上的散射发生在有缺陷的晶体中，绝对零度下金属呈现剩余电阻。这个电阻反映了金属纯度和不完整性。 相对电阻率：ρ (300K)／ρ (4.2K)是衡量金属纯度的重要指标。 剩余电阻率ρ’：金属在绝对零度时的电阻率。实用中常把液氦温度(4.2K)下的电阻率视为剩余电阻率。 相对电导率：工程中用相对电导率( IACS%) 表征导体材料的导电性能。把国际标准软纯铜(在室温20 ℃下电阻率ρ= 0 .017 24Ω·mm2/ m)的电导率作为100% , 其他导体材料的电导率与之相比的百分数即为该导体材料的相对电导率。 马基申定则(马西森定则)：ρ＝ρ’＋ρ(T)在一级近似下，不同散射机制对电阻率的贡献可以加法求和。ρ’：决定于化学缺陷和物理缺陷而与温度无关的剩余电阻率。ρ(T)：取决于晶格热振动的电阻率(声子电阻率)，反映了电子对热振动原子的碰撞。 晶格热振动：点阵中的质点(原子、离子)围绕其平衡位置附近的微小振动。 格波：晶格振动以弹性波的形式在晶格中传播，这种波称为格波，它是多频率振动的组合波。 热容：物体温度升高1K时所需要的热量(J/K)表征物体在变温过程中与外界热量交换特性的物理量，直接与物质内部原子和电子无规则热运动相联系。 比定压热容：压力不变时求出的比热容。 比定容热容：体积不变时求出的比热容。 热导率：表征物质热传导能力的物理量为热导率。 热阻率：定义热导率的倒数为热阻率ω，它可以分解为两部分，晶格热振动形成的热阻(ωp)和杂质缺陷形成的热阻(ω0)。导温系数或热扩散率：它表示在单位温度梯度下、单位时间内通过单位横截面积的热量。热导率的单位：W/(m·K) 热分析：通过热效应来研究物质内部物理和化学过程的实验技术。原理是金属材料发生相变时，伴随热函的突变。 反常膨胀：对于铁磁性金属和合金如铁、钴、镍及其某些合金，在正常的膨胀曲线上出现附加的膨胀峰，这些变化称为反常膨胀。其中镍和钴的热膨胀峰向上为正，称为正反常；而铁和铁镍合金具有负反常的膨胀特性。 交换能：交换能E ex=－2Aσ1σ2cosφA—交换积分常数。当A＞0，φ＝0时，E ex最小，自旋磁矩自发排列同一方向，即产生自发磁化。当A＜0，φ＝180°时，E ex也最小，自旋磁矩呈反向平行排列，即产生反铁磁性。交换能是近邻原子间静电相互作用能，各向同性，比其它各项磁自由能大102～104数量级。它使强磁性物质相邻原子磁矩有序排列，即自发磁化。 磁滞损耗：铁磁体在交变磁场作用下，磁场交变一周，B-H曲线所描绘的曲线称磁滞回线。磁滞回线所围成的面积为铁 =? 磁体所消耗的能量，称为磁滞损耗，通常以热的形式而释放。磁滞损耗Q HdB 技术磁化：技术磁化的本质是外加磁场对磁畴的作用过程即外加磁场把各个磁畴的磁矩方向转到外磁场方向(和)或近似外磁场方向的过程。技术磁化的两种实现方式是的磁畴壁迁移和磁矩的转动。 请画出纯金属无相变时电阻率—温度关系曲线，它们分为几个阶段，各阶段电阻产生的机制是什么？为什么高温下电阻率与温度成正比？ 1—ρ电-声∝T( T > 2/ 3ΘD ) ； 2—ρ电-声∝T5 ( T< <ΘD )；互换性与测量技术课后习题答案
互换性习题及问题详解
课后习题答案
材料物理性能课后习题答案
互换性习题参考答案 2011.9
时间都去哪儿了(课后测试考试题、答案)
互换性与技术测量课后习题答案
《材料物理性能》课后习题答案
审计课后习题答案
互换性与技术测量(第六版可参考)课后习题答案
考试课后题答案
《材料物理性能》课后习题答案
互换性课后答案
对话诺贝尔大师 课后题以及考试答案
互换性习题及答案87683
互换性习题标准答案
课后练习题答案(最新版)
互换性与技术测量(第六版)课后习题部分答案
材料物理性能测试思考题答案
相关主题
文本预览
