第四章 直流直流变换器习题解答
4-1 降压型斩波电路，直流电压为80V ，负载电阻为10Ω，斩波频率为50kHz ，导通比为0.5。
(1) 画出各电流波形。
(2) 求输出电压和电流的平均值。
解： T
t off
t 1t 2
I 20
s kHz
f T s μ205011=== 5.00==d
U U D V U U d 40805.05.00=?==
A R U I 410
4000===
4-2 在降压变换器中，认为所有的元件都是理想的。通过控制占空比D 保持输出电压不变，U o =5V ，输入电压为10~40V ，P o ≥5W ，f s =50kHz ，为保证变换器工作在电流连续模式，计算要求的最小电感量。
解：s f T kHz f s
s s μ201,50=== ∴在该变换器中，V U u 500==不变，
5000≥=I U P 即 A U P I 10
00=≥
要求在电流连续模式下的最小电感，电感电流在电流临界情况下。
当输入电压为10~40V 时，D=0.5～0.125 在输出电压不变时，由)1(2o s LB D L
U T I -=得， H D D I U T L μ75.43~25)1(1
251020)1(26LB o s =-???=-=- 当D=0.125~0.5变化时，保持连续的电感的取值如上式，所以保持在整个工作范围内连续的最小电感是43.75μH
4-3 在降压变换器中，认为所有的元件都是理想的，假设输出电压U o =5V ，f s =20kHz ，L =1mH ，C =470μF ，当输入电压为12.6V ，I o =200mA ，计算输出电压的纹波。
解：
因为 ms f T s s 05.020/1/1===
假设 电路工作在电路连续的模式下，
所以有：6.12/5/==d O U U D =0.397
电路在临界状态下时，有
L U U DT I o d S O B 2/)(-==mA 4.75102/)56.12(1005.0397.033=?-???--
由于O OB I I <，所以电路工作在电流连续模式下，
电压纹波为
mV D LC U T U o s o 065.2)379.01(10
47085)1050()1(89262=-????=-=?-- 输出电压的纹波2.065mV
4.4 （略）
4-5 在升压型斩波器电路中，直流电压为100V ，R L =50Ω，t on =80 μs ，t off =20 μs ，设电感和电容的值足够大。
(1) 画出u o 、i C 的波形。
(2) 计算输出电压U o 。
解：(1):
O
t on t off i D
I D =I o
ΔU o U o
DT s (1-D )T s t
t
u o
(2) 因为在此升压斩波电路中，电感和电容的值足够大,所以电路在连续状态下工作. 8.020
8080=+=+=∴off on on t t t D V U D U d 5001008.011110=?-=?-=
∴ ∴输出电压0U 为500V .
4-6 在升压变换器中，认为所有的元件都是理想的。输入电压为8~16V ，输出电压U o =24V ，f s =20kHz ，C =470μF ， P o ≥5W ，为保证变换器工作在电流连续模式，计算要求的最小电感量。
解：因为 T S 1=
，
在保证0U 不变的情况下，W I U P 500≥=
即 ：24
50≥I 当 V U d 16~8=变化时，
占空比 3
2~31=D 变化 要是电路工作在电流连续模式下，应使负载电流I o ≥I oB
由临界连续状态下 I oB 为，
20)1(2D D L
U T I S OB -=
20)1(2D D I U T L OB
S -= 由书中图4-13（b ）可知，D 在0.33~0.67内电流临界连续最小值与D 是单调变化的，电感的取值为
H D D L μ67.170~85)1(24
522410225=-?????=- 在整个工作范围内保证连续的最小电感是170.67μH 。
4-7 在升压变换器中，认为所有的元件都是理想的，输出电压U o =24V ，输入电压为12V ，f s =20kHz ，L =150μH ，C =470μF ， I o =500mA ，计算输出电压的纹波。
解：因为 所有元件都是理想的，假设电路工作在电流连续模式下，
则有 12
24110=-=D U U d 所以， D=0.5
又因为 在D=0.5 ，电路工作在临界状态时，
mA D D L U T I S OB 5005.05.010
1502102405.0)1(226320=??????=-=-- 所以，此时电路工作在电流临界连续模式下，
纹波电压 3
6000102010470125.024?????==?-s d Cf U U I U =106.4mV 输出电压的纹波106.4mV
4-8 （略）
4-9 （略）
4-10 在降压-升压变换器中，认为所有的元件都是理想的。输入电压为8~40V ，输出电压U o =15V ，f s =20kHz ，C =470μF ， P o ≥2W ，为保证变换器工作在电流连续模式，计算要求的最小电感量。
解： ms f T s s 05.020/1/1===
在0U 不变的情况下，要保证电路工作在电流连续模式下，
且保持 W I U P 5000≥=
即 15
20≥I 又因为在电流连续模式下，
40
~81510=-=D D U U d
所以，D 取值区间为 11
3~2315 由书中图4-20（b ）可知，在整个工作范围内，电流临界连续值与D 是单调变化的，电感的取值为
mH D D I U T L S 49.1~34.0)115
/2215105)1(225200=-???=-=-（ 在整个工作范围内保证连续的最小电感是1.49mH
4-11 在降压-升压变换器中，认为所有的元件都是理想的，输出电压U o =15V ，输入电压为12V ，f s =20kHz ，L =150μH ，C =470μF ， I o =500mA ，计算输出电压的纹波。
解：元件都是理想元件，假设工作在连续模式下，
由 12
1510==-d U U D D 得 D=5/9
当D=5/9时，在临界状态下有：
()A D L U T I s oB 49.095115021550122
20=??? ??-???=-= O I I oB <，电路工作在电流连续模式下
可以得，
mV C DT I U s o 5.29104701005.0951050063
30=?????==?---
输出电压的纹波29.5mV
4-12 （略） 4-13 （略）
4-14 （略）
第7章 PWM控制技术复习题 第1部分：填空题 1.PWM控制的理论基础是面积等效原理，即冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。 2.根据“面积等效原理”，SPWM控制用一组等幅不等宽的脉冲（宽度按正弦规律变化）来等效一个正弦波。 3.PWM控制就是对脉冲的__宽度____进行调制的技术；直流斩波电路得到的PWM波是等效_直流___波形，SPWM控制得到的是等效_正弦___波形。 4.PWM波形只在单个极性范围内变化的控制方式称__单极性___控制方式，PWM波形在正负极性间变化的控制方式称__双极性______控制方式，三相桥式PWM型逆变电路采用__双极性______控制方式。 5.SPWM波形的控制方法：改变调制信号u r的幅值可改变基波幅值；改变调制信号u r的频率可改变基波频率； 6.得到PWM波形的方法一般有两种，即_调制法__和_计算法_，实际中主要采用_调制法_。 7.根据载波和信号波是否同步及载波比的变化情况，PWM调制方式可分为_同步调制__和_异步调制__。一般为综合两种方法的优点，在低频输出时采用_异步调制_方法，在高频输出时采用_同步调制_方法。 8.在正弦波和三角波的自然交点时刻控制开关器件的通断，这种生成SPWM波形的方法称_自然采样法___，实际应用中，采用_规则采样法______来代替上述方法，在计算量大大减小的情况下得到的效果接近真值。 9.正弦波调制的三相PWM逆变电路，在调制度α为最大值1时，直流电压利用率为__0.866____，采用_梯形____波作为调制信号，可以有效地提高直流电压利用率，但是会为电路引入__低次谐波_____。 10.PWM逆变电路多重化联结方式有_变压器方式______和_电抗器方式____，二重化后，谐波地最低频率在____2__ωc附近。 11.从电路输出的合成方式来看，多重逆变电路有串联多重和并联多重两种方式。电压型逆变电路多用__串联___多重方式；电流型逆变电路多采用_并联____多重方式。 12.PWM跟踪控制法有__滞环比较______方式、_三角波比较_____方式和_定时比较_______方式三种方式；三种方式中，高次谐波含量较多的是_滞环比较_____方式，用于对谐波和噪声要求严格的场合的是_三角波比较____方式。 第2部分：简答题 1.试说明PWM控制的基本原理。

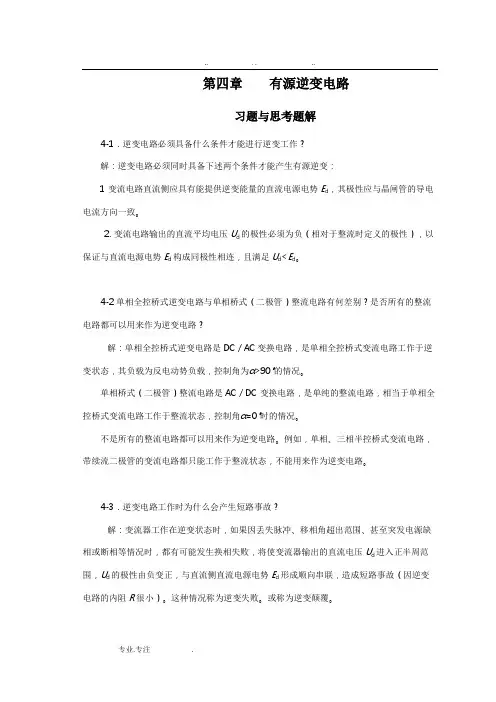

第2章 可控整流器与有源逆变器习题解答 2-1 具有续流二极管的单相半波可控整流电路，电感性负载，电阻为5Ω,电感为0.2H ，电源电压2U 为220V ，直流平均电流为10A ，试计算晶闸管和续流二极管的电流有效值，并指出其电压定额。 解：由直流输出电压平均值d U 的关系式： 2 cos 145.02α+=U U d 已知直流平均电流d I 为10A ，故得： A R I U d d 50510=?== 可以求得控制角α为： 01220 45.0502145.02cos 2≈-??=-=U U d α 则α=90°。 所以，晶闸管的电流有效值求得， ()A I I I t d I I d d d d VT 52 1222212==-=-==?ππππαπωππα 续流二极管的电流有效值为：A I I d VD R 66.82=+=π απ 晶闸管承受的最大正、反向电压均为电源电压的峰值22U U M =，考虑2~3倍安全裕量，晶闸管的额定电压为 ()()V U U M TN 933~6223113~23~2=?== 续流二极管承受的最大反向电压为电源电压的峰值22U U M =，考虑2~3倍安全裕量，续流二极管的额定电压为 ()()V U U M TN 933~6223113~23~2=?==
2-2 具有变压器中心抽头的单相双半波可控整流电路如图2-44所示，问该变压器是否存在直流磁化问题。试说明晶闸管承受的最大反向电压是多少？当负载是电阻或者电感时，其输出电压和电流的波形与单相全控桥时是否相同。 解：因为单相双半波可控整流电路变压器二次测绕组中，正负半周内上下绕组内电流的方向相反，波形对称，其一个周期内的平均电流为零，故不会有直流磁化的问题。 分析晶闸管承受最大反向电压及输出电压和电流波形的情况： （1） 以晶闸管 2VT 为例。当1VT 导通时，晶闸管2VT 通过1VT 与2个变 压器二次绕组并联，所以2VT 承受的最大电压为222U 。 （2）当单相全波整流电路与单相全控桥式整流电路的触发角α相同时， 对于电阻负载： （α~0）期间无晶闸管导通，输出电压为0；（πα~）期间，单相全波电路中VT1导通，单相全控桥电路中1VT 、4VT 导通，输出电压均与 电源电压2u 相等；(παπ+~)期间，均无晶闸管导通，输出电压为0； (παπ2~+)期间，单相全波电路中2VT 导通，单相全控桥电路中2VT 、 3VT 导通，输出电压等于2u -。 对于电感负载： （απα+~）期间，单相全波电路中VT1导通，单相全控桥电路中1VT 、4VT 导通，输出电压均与电源电压2u 相等；（απαπ++2~）期间，单
第6章 PWM控制技术 1．试说明PWM控制的基本原理。 答：PWM控制就是对脉冲的宽度进行调制的技术。即通过对一系列脉冲的宽度进行调制，来等效地获得所需要波形（吠形状和幅值）。 在采样控制理论中有一条重要的结论：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同，冲量即窄脉冲的面积。效果基本相同是指环节的输出响应波形基本相同。上述原理称为面积等效原理 以正弦PWM控制为例。把正弦半波分成N等份，就可把其看成是N个彼此相连的脉冲列所组成的波形。这些脉冲宽度相等，都等于π/N，但幅值不等且脉冲顶部不是水平直线而是曲线，各脉冲幅值按正弦规律变化。如果把上述脉冲列利用相同数量的等幅而不等宽的矩形脉冲代替，使矩形脉冲的中点和相应正弦波部分的中点重合，且使矩形脉冲和相应的正弦波部分面积（冲量）相等，就得到PWM波形。各PWM脉冲的幅值相等而宽度是按正弦规律变化的。根据面积等效原理，PWM波形和正弦半波是等效的。对于正弦波的负半周，也可以用同样的方法得到PWM波形。可见，所得到的PWM波形和期望得到的正弦波等效。 2．设图6-3中半周期的脉冲数是5，脉冲幅值是相应正弦波幅值的两倍，试按面积等效原理计算脉冲宽度。 解：将各脉冲的宽度用i（i=1, 2, 3, 4, 5）表示，根据面积等效原理可得 1= = =0.09549(rad)=0.3040(ms) 2 = = =0.2500(rad)=0.7958(ms) 3 = = =0.3090(rad)=0.9836(ms) 4 = = 2 =0.2500(rad)=0.7958(ms) 5 = = 1 =0.0955(rad)=0.3040(ms) 3. 单极性和双极性PWM调制有什么区删？三相桥式PWM型逆变电路中，输出相电压（输出端相对于直流电源中点的电压）和线电压SPWM波形各有几种电平？答：三角波载波在信号波正半周期或负半周期里只有单一的极性，所得的PWM波形在半个周期中也只在单极性范围内变化，称为单极性PWM控制方式。 三角波载波始终是有正有负为双极性的，所得的PWM波形在半个周期中有正、有负，则称之为双极性PWM控制方式。 三相桥式PWM型逆变电路中，输出相电压有两种电平：0.5Ud和-0.5 Ud。输出线电压有三种电平Ud、0、- Ud。 4．特定谐波消去法的基本原理是什么？设半个信号波周期内有10个开关时刻（不吠0和时刻）可以控制，可以消去的谐波有几种？ 答：首先尽量使波形具有对称性，为消去偶次谐波，应使波形正负两个半周期对称，为消去谐波中的余弦项，使波形在正半周期前后1/4周期以/2为轴线对称。 考虑到上述对称性，半周期内有5个开关时刻可以控制。利用其中的1个自由度控制基波的大小，剩余的4个自由度可用于消除4种频率的谐波。 5．什么是异步调制？什么是同步调制？两者各有何特点？分段同步调制有什么优点？
电气工程及其自动化专业本科生培养方案 一、培养目标 本专业培养具备电气工程领域相关的基础理论、专业技术和实践能力，具有宽广的自然科学基础和良好的人文素养，富于创新精神，能在电机与电器、电力系统、工业自动化以及电气装备制造等领域从事科学研究、工程设计、系统运行、试验分析、管理等工作的宽口径、复合型高级工程技术人才，以及具有国际竞争力的高水平研究型精英人才或工程领军人才。 二、培养要求 本专业学生主要学习电路、电磁场、电子技术基础、计算机技术、信号分析与处理、通信与网络技术、电机学、自动控制理论和电力电子技术等方面基础理论和专业知识，接受电工、电子、信息、控制及计算机技术方面的基本训练，掌握解决电气工程领域中的装备设计与制造、系统分析与运行及控制的基本能力。 毕业生应当具备以下几方面的知识和能力： 1.掌握较扎实的高等数学和大学物理等自然科学基础知识，具有较好的人文社会科学和管理科学基础，具有一定的外语国际交流和运用能力； 2.系统地掌握电气工程学科的基础理论和基本知识，主要包括电工理论、电子技术、信息处理、控制理论、计算机软硬件基本原理与应用等； 3.掌握电气工程相关的系统分析方法、设计方法和实验技术； 4.具有本专业领域内至少一个专业方向（电机、电力系统、工业自动化和电器）的专业知识和技能，了解本专业学科前沿的发展趋势； 5.具有较强的适应能力，具备一定的科学研究、技术开发和组织管理能力； 6.具有较好的工程实践动手能力和计算机应用能力，能综合运用所学知识分析和解决本领域工程问题； 7.掌握其他的一些技能，如信息技术获取，组织管理，团队合作，持续的知识学习等。 三、主干学科 电气工程。 四、专业主干课程 C语言程序设计、机械学基础、电路、模拟电子技术基础、数字电子技术基础、电磁场、电机学、自动控制理论、嵌入式系统原理及应用、仿真技术与应用、电力电子技术、信号与系统、工业通信与网络技术。 五、修业年限、授予学位及毕业学分要求 修业年限：四年。 授予学位：工学学士。 毕业学分要求：本专业学生应达到学校对本科毕业生提出的德、智、体、美等方面的要求，完成教学计划规定的全部课程的学习及实践环节训练，修满167.5学分，其中通识教育类课程 62.5学分，专业教育类课程68.0学分，实践环节37.0学分，毕业设计（论文）答辩合格，方可准予毕业。
0-1.什么是电力电子技术? 电力电子技术是应用于电力技术领域中的电子技术；它是以利用大功率电子器件对能量进行变换和控制为主要内容的技术。国际电气和电子工程师协会（IEEE）的电力电子学会对电力电子技术的定义为：“有效地使用电力半导体器件、应用电路和设计理论以及分析开发工具，实现对电能的高效能变换和控制的一门技术，它包括电压、电流、频率和波形等方面的变换。” 0-2.电力电子技术的基础与核心分别是什么? 电力电子器件是基础。电能变换技术是核心. 0-3.请列举电力电子技术的 3 个主要应用领域。 电源装置;电源电网净化设备;电机调速系统;电能传输和电力控制;清洁能源开发和新蓄能系统;照明及其它。 0-4.电能变换电路有哪几种形式?其常用基本控制方式有哪三种类型? AD-DC整流电;DC-AC逆变电路;AC-AC交流变换电路;DC-DC直流变换电路。 常用基本控制方式主要有三类：相控方式、频控方式、斩控方式。 0-5.从发展过程看，电力电子器件可分为哪几个阶段? 简述各阶段的主要标志。可分为：集成电晶闸管及其应用；自关断器件及其应用；功率集成电路和智能功率器件及其应用三个发展阶段。集成电晶闸管及其应用：大功率整流器。自关断器件及其应用：各类节能的全控型器件问世。功率集成电路和智能功率器件及其应用：功率集成电路（PIC），智能功率模块（IPM）器件发展。 0-6.传统电力电子技术与现代电力电子技术各自特征是什么? 传统电力电子技术的特征：电力电子器件以半控型晶闸管为主，变流电路一般 为相控型，控制技术多采用模拟控制方式。 现代电力电子技术特征：电力电子器件以全控型器件为主，变流电路采用脉宽 调制型，控制技术采用PWM数字控制技术。 0-7.电力电子技术的发展方向是什么? 新器件：器件性能优化，新型半导体材料。高频化与高效率。集成化与模块化。数字化。绿色化。 1-1.按可控性分类，电力电子器件分哪几类? 按可控性分类，电力电子器件分为不可控器件、半控器件和全控器件。 1-2.电力二极管有哪些类型?各类型电力二极管的反向恢复时间大约为多少? 电力二极管类型以及反向恢复时间如下： 1）普通二极管，反向恢复时间在5us以上。 2）快恢复二极管，反向恢复时间在5us以下。快恢复极管从性能上可分为快速恢复和超快速恢复二极管。前者反向恢复时间为数百纳秒或更长，后者在100ns 以下，甚至达到20~30ns，多用于高频整流和逆变电路中。 3）肖特基二极管，反向恢复时间为10～40ns。 1-3.在哪些情况下，晶闸管可以从断态转变为通态? 维持晶闸管导通的条件是什么? 1、正向的阳极电压； 2、正向的门极电流。两者缺一不可。阳极电流大于维持电流。
第四章 直流直流变换器习题解答 4-1 降压型斩波电路，直流电压为80V ，负载电阻为10Ω，斩波频率为50kHz ，导通比为0.5。 (1) 画出各电流波形。 (2) 求输出电压和电流的平均值。 解： T t off t 1t 2 I 20 s kHz f T s μ205011=== 5.00==d U U D V U U d 40805.05.00=?== A R U I 410 4000=== 4-2 在降压变换器中，认为所有的元件都是理想的。通过控制占空比D 保持输出电压不变，U o =5V ，输入电压为10~40V ，P o ≥5W ，f s =50kHz ，为保证变换器工作在电流连续模式，计算要求的最小电感量。 解：s f T kHz f s s s μ201,50=== ∴在该变换器中，V U u 500==不变， 5000≥=I U P 即 A U P I 10 00=≥
要求在电流连续模式下的最小电感，电感电流在电流临界情况下。 当输入电压为10~40V 时，D=0.5～0.125 在输出电压不变时，由)1(2o s LB D L U T I -=得， H D D I U T L μ75.43~25)1(1 251020)1(26LB o s =-???=-=- 当D=0.125~0.5变化时，保持连续的电感的取值如上式，所以保持在整个工作范围内连续的最小电感是43.75μH 4-3 在降压变换器中，认为所有的元件都是理想的，假设输出电压U o =5V ，f s =20kHz ，L =1mH ，C =470μF ，当输入电压为12.6V ，I o =200mA ，计算输出电压的纹波。 解： 因为 ms f T s s 05.020/1/1=== 假设 电路工作在电路连续的模式下， 所以有：6.12/5/==d O U U D =0.397 电路在临界状态下时，有 L U U DT I o d S O B 2/)(-==mA 4.75102/)56.12(1005.0397.033=?-???-- 由于O OB I I <，所以电路工作在电流连续模式下， 电压纹波为 mV D LC U T U o s o 065.2)379.01(10 47085)1050()1(89262=-????=-=?-- 输出电压的纹波2.065mV 4.4 （略） 4-5 在升压型斩波器电路中，直流电压为100V ，R L =50Ω，t on =80 μs ，t off =20 μs ，设电感和电容的值足够大。 (1) 画出u o 、i C 的波形。 (2) 计算输出电压U o 。 解：(1):

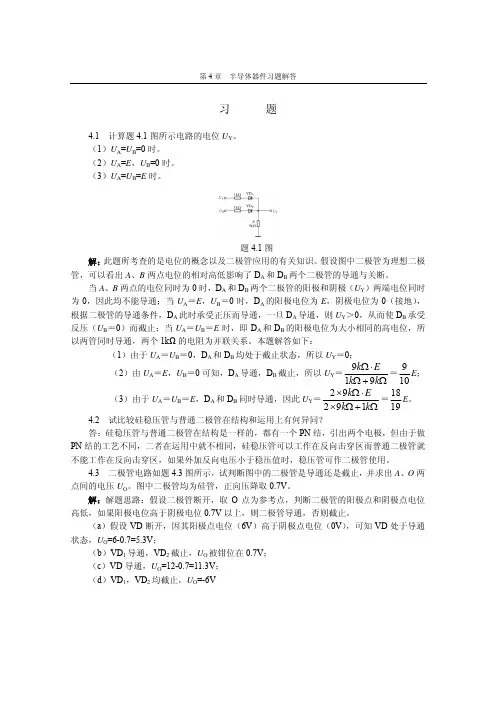

一、简答题 2.1 晶闸管串入如图所示的电路，试分析开关闭合和关断时电压表的读数。 题2.1图 在晶闸管有触发脉冲的情况下，S开关闭合，电压表读数接近输入直流电压；当S开关断开时，由于电压表内阻很大，即使晶闸管有出发脉冲，但是流过晶闸管电流低于擎住电流，晶闸管关断，电压表读数近似为0（管子漏电流形成的电阻与电压表内阻的分压值）。 2.2 试说明电力电子器件和信息系统中的电子器件相比，有何不同。 电力电子系统中的电子器件具有较大的耗散功率；通常工作在开关状态；需要专门的驱动电路来控制；需要缓冲和保护电路。 2.3 试比较电流驱动型和电压驱动型器件实现器件通断的原理。 电流驱动型器件通过从控制极注入和抽出电流来实现器件的通断；电压驱动型器件通过在控制极上施加正向控制电压实现器件导通，通过撤除控制电压或施加反向控制电压使器件关断。 2.4 普通二极管从零偏置转为正向偏置时，会出现电压过冲，请解释原因。 导致电压过冲的原因有两个：阻性机制和感性机制。阻性机制是指少数载流子注入的电导调制作用。电导调制使得有效电阻随正向电流的上升而下降，管压降随之降低，因此正向电压在到达峰值电压U FP 后转为下降，最后稳定在U F。感性机制是指电流随时间上升在器件内部电感上产生压降，d i/d t 越大，峰值电压U FP 越高。 2.5 试说明功率二极管为什么在正向电流较大时导通压降仍然很低，且在稳态导通时其管压降随电流的大小变化很小。 若流过 PN 结的电流较小，二极管的电阻主要是低掺杂 N-区的欧姆电阻，阻值较高且为常数，因而其管压降随正向电流的上升而增加；当流过 PN 结的电流较大时，注入并积累在低掺杂 N-区的少子空穴浓度将增大，为了维持半导体电中性条件，其多子浓度也相应大幅度增加，导致其电阻率明显下降，即电导率大大增加，该现象称为电导调制效应。 2.6 比较肖特基二极管和普通二极管的反向恢复时间和通流能力。从减小反向过冲电压的角度出发，应选择恢复特性软的二极管还是恢复特性硬的二极管？ 肖特基二极管反向恢复时间比普通二极管短，通流能力比普通二极管小。从减少反向过冲电压的角度出发，应选择恢复特性软的二极管。
一、选择题 4-1、（ C ）变流电路是把一种形式的交流变换成另一种形式交流电的电路。 A、交流-直流 B、直流-交流 C、交流-交流 D、直流-直流 4-2、只改变电压、电流大小或对电路的通断进行控制，而不改变频率的电路称为( A)电路。 A、交流电力控制 B、变频 C、交流调压电路 D、交流调功电路 4-3、在单相交-交变频电路中，要改变输出频率，必须改变两组变流器的( A)；要改变输出电压的幅值，就要改变变流电路工作时的( D )。 A、切换频率 B、幅值 C、电压 D、控制角 4-4、交-交变频电路是把电网频率的交流电直接变换成(C)频率的交流电的变流电路。属于(A)变频电路。 A、直接 B、间接 C、可调 D、不可调 4-5、电网频率为50Hz时，对6脉波三相桥式电路而言，交-交变频电路的输出上限频率约为( B )。 A、10Hz B、20Hz C、50Hz D、100Hz 二、填空题 4-1、变频电路有（）变频电路和（）变频电路等形式。交-交；交-直-交 4-2、单相交流调压电路中，由于波形正负半波（），所以不含直流分量和（）谐波。对称；偶次4-3、交流调功电路和交流调压电路的电路形式( )，控制方式( )。相同；不同 4-4、两组变流电路在工作时采取直流可逆调速系统中的（）工作方式，即一组变流电路工作时，封锁另一组变流电路的触发脉冲。无环流 4-5、三相交-交变频电路的接线方式有公共交流母线进线方式和（）联结方式。输出星形 三、问答题 4-1、交流调压电路和交流调功电路有什么区别？二者各运用于什么样的负载？为什么？ 答：交流调压电路和交流调功电路的电路形式完全相同，二者的区别在于控制方式不同。 交流调压电路是在交流电源的每个周期对输出电压波形进行控制。而交流调功电路是将负载与交流电源接通几个周波，再断开几个周波，通过改变接通周波数与断开周波数的比值来调节负载所消耗的平均功率。 交流调压电路广泛用于灯光控制（如调光台灯和舞台灯光控制）及异步电动机的软起动，也用于异步电动机调速。 交流调功电路常用于电炉温度这样时间常数很大的控制对象。由于控制对象的时间常数大，没有必要对交流电源的每个周期进行频繁控制。 4-2、晶闸管相控整流电路和晶闸管交流调压电路在控制上有何区别？ 答：相控整流电路和交流调压电路都是通过控制晶闸管在每一个电源周期内的导通角的大小（相位控制）来调节输出电压的大小。但二者电路结构不同，在控制上也有区别。
《电力电子技术》习题及解答 第1章思考题与习题 1.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定? 答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流(或脉冲）。 导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压UＡ决定。 1．2晶闸管的关断条件是什么?如何实现?晶闸管处于阻断状态时其两端的电压大小由什么决定? 答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流ＩＡ减小，ＩA下降到维持电流I H以下时,晶闸管内部建立的正反馈无法进行。进而实现晶闸管的关断,其两端电压大小由电源电压U A决定。 1.3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化? 答:温度升高时,晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流IＨ会减小，正向转折电压和反向击穿电压随温度升高而减小。 １.4晶闸管的非正常导通方式有哪几种? 答：非正常导通方式有:（1) I g=0,阳极电压升高至相当高的数值;(1) 阳极电压上升率ｄu/dt过高；(3) 结温过高。 1.5请简述晶闸管的关断时间定义。 答:晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时
间。即gr rr q t t t +=。 1.６试说明晶闸管有哪些派生器件? 答:快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。 １.7请简述光控晶闸管的有关特征。 答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管,在光的照射下,光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。主要用于高压大功率场合。 1.8型号为KP1０0-3，维持电流I H =４ｍＡ的晶闸管，使用在图题1．8所示电路中是否合理,为什么?（暂不考虑电压电流裕量） 图题１.8 答:(a ）因为H A I mA K V I <=Ω =250100,所以不合理。 (b) 因为A V I A 2010200=Ω =, ＫP100的电流额定值为１00A ，裕量达5倍,太大了。 (c)因为A V I A 1501150=Ω= ，大于额定值，所以不合理。 1．９ 图题1.９中实线部分表示流过晶闸管的电流波形，其最大值均为I m ,试计算各图的电流平均值．电流有效值和波形系数。 解：图(ａ): I Ｔ（A Ｖ)=π 21?πωω0)(sin t td I m =πm I ＩT ＝?πωωπ02)()sin (21t d t I m =2 m I
黑龙江省精品课程 电力电子技术基础 作业（3章） 2014年 2月
第3章整流电路习题 第1部分：简答题 1.什么是半波整流器？什么是全波整流器？举例说明其拓扑结构有什么不同？ 2. 针对晶闸管变流器，给出下列名词的定义：自然换流点，触发延迟角，导通角和移相控制范围。 3.什么是变流器的相位控制方式？ 4.什么是有源逆变？简述有源逆变产生的条件，并比较晶闸管变流器整流工作模式与逆变工作模式的差别。 5.逆变角是如何定义的？简述当晶闸管变流器工作于逆变状态时，应如何限制逆变角才能保证正常换流？简述逆变失败的原因及逆变失败所产生的后果。 6.晶闸管三相桥式变流电路，在设计触发电路时，为什么要采用“双窄脉冲”触发方式？晶闸管单相桥式变流电路，是否也需要采用这种双窄脉冲触发方式，为什么？ 7.为什么随着触发角α的增加，晶闸管整流器的功率因数会变降低？ 8.二极管桥式整流电路，负载侧并联大电容时，为什么在启动时会产生突入电流，突入电流有何危害，如何抑制突入电流？ 第2部分：画图及计算题 1.当要求设备即可以在115V，又可以在230V交流输入电压下工作时，可采用如图3－1所 示倍压整流电路为设备提供直流电源。当输入电压为230V时，电压选择开关断开；当输入电压为115V时，电压选择开关闭合。试说明在这两种情况下整流输出电压是相同的。 图 3－1
2. 图3－2所示单相桥式半控整流电路（半控指将变流器中的一半晶闸管换成二极管，所以只有一半器件是可控的），大电感负载（近似认为负载电流恒定为Id ），回答下列问题： 1)画出在α＝0o，α＝90o时直流输出电压vd ，电源电流is ，S1中电流is1，D1中电流iD1的波形（规定：器件的正向导电方向为电流的正方向）。 2)推导直流输出电压Vd 的解析表达式（即Vd 与相电压有效值Vs,触发角α的关系表达式）。 3)说明该电路能否工作于有源逆变状态。试说明单相桥式半控整流电路与全控变流电路（全部器件都是晶闸管）相比，有那些优缺点？ 图3－2 3. 单相桥式晶闸管变流电路如图3－3所示，交流电源电压有效值Vs=100V ，负载中rd =2Ω，Ld 值极大，反电势Ed=60V ，假定Ls ＝0。回答下列问题： 1）计算使晶闸管能触发导通的最小触发角； 2）当 时，求整流输出平均电压Vd 、平均电流Id ，输入电流有效值Is ，输入电流畸 变率THD ，功率因数PF 。 提示： 图3－ 3 ) ]
第7章思考题与习题 7.1 开关电源与线性稳压电源相比有何优缺点？ 答：（1）功耗小、效率高。开关管中的开关器件交替地工作在导通—截止和截止--导通的开关状态，转换速度快，这使得开关管的功耗很小，电源的效率可以大幅度提高，可达90%～95%。 （2）体积小、重量轻。 ①开关电源效率高，损耗小，则可以省去较大体积的散热器； ②隔离变压用的高频变压器取代工频变压器，可大大减小体积，降低重量； ③因为开关频率高，输出滤波电容的容量和体积可大为减小。 （3）稳压范围宽。开关电源的输出电压是由占空比来调节，输入电压的变化可以通过调节占空比的大小来补偿，这样在工频电网电压变化较大时，它仍能保证有较稳定的输出电压。 （4）电路形式灵活多样，设计者可以发挥各种类型电路的特长，设计出能满足不同应用场合的开关电源。 缺点为：存在开关噪声干扰。 7.2 功率因数校正电路的作用是什么？有哪些校正方法？其基本原理是什么？ 答：功率因数校正电路的作用是抑制由交流输入电流严重畸变而产生的谐波注入电网。校正方法有：无源校正和有源校正。 无源校正的基本原理是：在主电路中串入无源LC滤波器。 有源校正的基本原理是：在传统的整流电路中加入有源开关，通过控制有源开关的通断来强迫输入电流跟随输入电压的变化，从而获得接近正弦波的输入电流和接近1的功率因数。 7.3 UPS有何作用？它由几部分组成，各部分的功能是什么？ 答：UPS电源装置在保证不间断供电的同时，还能提供稳压，稳频和波形失真度极小的高质量正弦波电源。 后备式UPS由充电器﹑蓄电池、逆变器、交流稳压器、转换开关等部分组成。各部分的功能：当市电存在时，逆变器不工作，市电经交流稳压器稳压后，通过转换开关向负载供电，同时充电器工作，对蓄电池组浮充电。市电掉电时，逆变器工作，将蓄电池供给的直流电压变换成稳压，稳频的交流电压。转换开关同时断开市电通路，持通逆变器，继续向负载供电。
哈尔滨工业大学远程教育学院 电力电子技术模拟试题5（开卷，时间：120分钟） （所有答案必须写在答题纸上） 一、填空题（42分，每空1分） 1.IGBT导通的条件是：且。 2. IGBT的输出特性分为三个区域，分别是：。IGBT的开关过程，是在区和区之间切换。 3.IGCT由和两类器件结合而成的复合器件，目前正在与IGBT等新型器件激烈竞争，试图最终取代在大功率场合的位置。 4.将多个电力电子器件封装在一个模块中，称为。 5.与单管器件相比，功率模块的优点是：、。 6.功率集成电路将功率器件与等信息电子电路制作在同一芯片上。 7.功率集成电路实现了和的集成，成为机电一体化的理想接口。 8.按照载流子参与导电的情况,，可将电力电子器件分为: 、和三类。 9.斩波电路用于拖动直流电动机时，降压斩波电路能使电动机工作于第 象限，升压斩波电路能使电动机工作于第象限，斩波电路能使电动机工作于第1和第2象限。 10.桥式可逆斩波电路用于拖动直流电动机时，可使电动机工作于第 象限。 11.复合斩波电路中，电流可逆斩波电路可看作一个斩波电路和一个 斩波电路的组合；多相多重斩波电路中，3相3重斩波电路相当于3 个斩波电路并联。 12.T型双极式可逆斩波电路需要电源供电，功率管承受的反向电压是电源电压的倍。 13.一个开关周期内，双极式桥式可逆斩波电路所输出的负载电压极 性，故称双极式；单极式桥式可逆斩波电路所输出的负载电压极 性，故称单极式。 14.把直流电变成交流电的电路称为，当交流侧有电源时称为，当交流侧无电源时称为。
15.电流从一个支路向另一个支路转移的过程称为换流，从大的方面，换流可以分为两类，即外部换流和，进一步划分，前者又包括两种换流方式，后者包括两种换流方式。适用于全控型器件的换流方式 是。 16.逆变电路可以根据直流侧电源性质不同分类，当直流侧是电压源时，称此电路为，当直流侧为电流源时，称此电路为。17.半桥逆变电路输出交流电压的幅值Um为，全桥逆变电路输出交流电压的幅值Um为。 18.单相全桥方波型逆变电路，180度导电角的控制方式下，改变输出交流电压的有效值只能通过改变来实现，改变可改变输出交流电频率。为防止同一桥臂的上下两个开关器件同时导通而引起直流侧电源短路，在开关控制上应采取的措施。 二、简答题（18分，每题2分） 1.电力电子器件是如何定义和分类的？同处理信息的电子器件相比，它的特点是什么？ 2.使晶闸管导通的条件是什么？ 3.维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 4.什么是异步调制？什么是同步调制？两者各有何特点？分段同步调制有什么优点？ 5.什么是SPWM波形的规则化采样法？和自然采样法比规则采样法有什么优点？ 6.交流调压电路和交流调功电路有什么区别？二者各运用于什么样的负载？为什么？ 7.单相交流调压电路带电阻负载和带阻感负载时所产生的谐波有何异同？ 8.斩控式交流调压电路带电阻负载时输入输出有何特性？ 9.什么是组合变流电路？
第7章 思考题与习题 7.1高频化的意义是什么？为什么提高开关频率可以减小滤波器和变压器的体积和重量？ 答：高频化可以减小滤波器的参数，减小变压器的体积从而使装置小型化、轻型化； 提高开关频率，可以减小滤波器的电感和电容的参数，减小滤波器的体积和重量；当变压器输入正弦波时，fNBS U 44.4 ，频率升高时，可以减小N 和S 的参数，从而减小变压器各绕组的匝数和铁心的尺寸，使变压器的体积减小，重量减轻，。 7.2何谓软开关和硬开关？怎样才能实现完全无损耗的软件关过程？ 答：如果开关器件在其端电压不为零时开通则称为硬件通，在其电流不为零时关断则称为硬关断。硬开通、硬关断统称为硬开关。在硬开关过程中，开关器件在较高电压下承载有较大电流，故产生很大的开关损耗。 如果在电力电子变换电路中采取一些措施，如改变电路结构和控制策略，使开关器件被施加驱动信号而开通过程中其端电压为零，这种开通称为零电压开通；若使开关器件撤除其驱动信号后的关断过程中其承载的电流为零，这种关断称为零电流关断。零电压开通和零电流关断是最理想的软开关，其开关过程中无开关损耗。如果开关器件在开通过程中端电压很小，在关断过程中其电流也很小，这种开关过程的功率损耗不大，称之为软开关。 7.3零开关，即零电压开通和零电流关断的含义是什么？ 答：使开关开通前的两端电压为零，则开关导通过程中就不会产生损耗和噪声，这种开通方式为零电压开通；而使开关关断时其电流为零，也不会产生损耗和噪声，称为零电流关断。 7.4试分析图题7.4两个电路在工作原理上的差别，并指出它们的异同点。 图题7.4 答：相同点：都是零电压开关准谐振电路。 不同点：（a ）图在（b ）图软开关的电容上串了一个电阻，
第3章 直流斩波电路 1．简述图3-1a 所示的降压斩波电路工作原理。 答：降压斩波器的原理是：在一个控制周期中，让V 导通一段时间t on ，由电源E 向L 、R 、M 供电，在此期间，u o ＝E 。然后使V 关断一段时间t off ，此时电感L 通过二极管VD 向R 和M 供电，u o ＝0。一个周期内的平均电压U o ＝E t t t ?+off on on 。输出电压小于电源电压，起到降压的作用。 2．在图3-1a 所示的降压斩波电路中，已知E =200V ，R =10Ω，L 值极大，E M =30V ，T =50μs,t on =20μs,计算输出电压平均值U o ，输出电流平均值I o 。 解：由于L 值极大，故负载电流连续，于是输出电压平均值为 U o = E T t on =50 20020?=80(V) 输出电流平均值为 I o =R E U M o -=103080-=5(A) 3．在图3-1a 所示的降压斩波电路中，E =100V ， L =1mH ，R =Ω，E M =10V ，采用脉宽调制控制方式，T =20μs ，当t on =5μs 时，计算输出电压平均值U o ，输出电流平均值I o ，计算输出电流的最大和最小值瞬时值并判断负载电流是否连续。当t on =3μs 时，重新进行上述计算。 解：由题目已知条件可得： m = E E M =100 10= τ=R L =5.0001.0= 当t on =5μs 时，有 ρ=τT = = τon t = 由于 11--ραρe e =1101.00025.0--e e =>m
所以输出电流连续。 此时输出平均电压为 U o = E T t on =20 5100?=25(V) 输出平均电流为 I o =R E U M o -=5.01025-=30(A) 输出电流的最大和最小值瞬时值分别为 I max =R E m e e ???? ??-----ραρ11=5.01001.01101.00025.0??? ? ??-----e e =(A) I min =R E m e e ??? ? ??---11ραρ=5.01001.01101.00025.0???? ??---e e =(A) 当t on =3μs 时，采用同样的方法可以得出： αρ= 由于 11--ραρe e =1 101.0015.0--e e =>m 所以输出电流仍然连续。 此时输出电压、电流的平均值以及输出电流最大、最小瞬时值分别为： U o = E T t on =203100?=15(V) I o =R E U M o -=5.01015-=10(A) I max =5.01001.01101.00015.0???? ??-----e e =(A) I min =5.01001.01101.00015.0??? ? ??---e e =(A) 4．简述图3-2a 所示升压斩波电路的基本工作原理。 答：假设电路中电感L 值很大，电容C 值也很大。当V 处于通态时，电源E 向电感L 充电，充电电流基本恒定为I 1，同时电容C 上的电压向负载R 供电，因C 值很大，基本保持输出电压为恒值U o 。设V 处于通态的时间为t on ，此阶段电感L 上积蓄的能量为on 1t EI 。当 V 处于断态时E 和L 共同向电容C 充电并向负载R 提供能量。设V 处于断态的时间为t off ，则在此期间电感L 释放的能量为()off 1o t I E U -。当电路工作于稳态时，一个周期T 中电感L 积蓄的能量 与释放的能量相等，即： ()off 1o on 1t I E U t EI -=

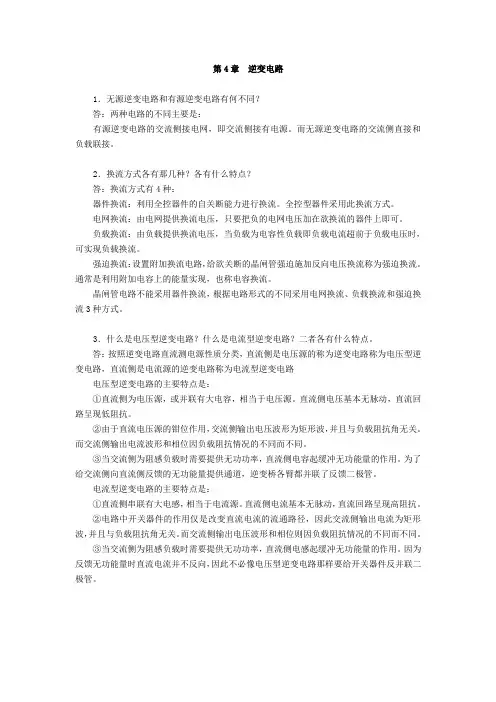

第4章逆变电路 1．无源逆变电路和有源逆变电路有何不同？ 答：两种电路的不同主要是： 有源逆变电路的交流侧接电网，即交流侧接有电源。而无源逆变电路的交流侧直接和负载联接。 2．换流方式各有那几种？各有什么特点？ 答：换流方式有4种： 器件换流：利用全控器件的自关断能力进行换流。全控型器件采用此换流方式。 电网换流：由电网提供换流电压，只要把负的电网电压加在欲换流的器件上即可。 负载换流：由负载提供换流电压，当负载为电容性负载即负载电流超前于负载电压时，可实现负载换流。 强迫换流：设置附加换流电路，给欲关断的晶闸管强迫施加反向电压换流称为强迫换流。通常是利用附加电容上的能量实现，也称电容换流。 晶闸管电路不能采用器件换流，根据电路形式的不同采用电网换流、负载换流和强迫换流3种方式。 3．什么是电压型逆变电路？什么是电流型逆变电路？二者各有什么特点。 答：按照逆变电路直流测电源性质分类，直流侧是电压源的称为逆变电路称为电压型逆变电路，直流侧是电流源的逆变电路称为电流型逆变电路 电压型逆变电路的主要特点是： ①直流侧为电压源，或并联有大电容，相当于电压源。直流侧电压基本无脉动，直流回路呈现低阻抗。 ②由于直流电压源的钳位作用，交流侧输出电压波形为矩形波，并且与负载阻抗角无关。而交流侧输出电流波形和相位因负载阻抗情况的不同而不同。 ③当交流侧为阻感负载时需要提供无功功率，直流侧电容起缓冲无功能量的作用。为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂都并联了反馈二极管。 电流型逆变电路的主要特点是： ①直流侧串联有大电感，相当于电流源。直流侧电流基本无脉动，直流回路呈现高阻抗。 ②电路中开关器件的作用仅是改变直流电流的流通路径，因此交流侧输出电流为矩形波，并且与负载阻抗角无关。而交流侧输出电压波形和相位则因负载阻抗情况的不同而不同。 ③当交流侧为阻感负载时需要提供无功功率，直流侧电感起缓冲无功能量的作用。因为反馈无功能量时直流电流并不反向，因此不必像电压型逆变电路那样要给开关器件反并联二极管。
4-4电压型逆变电路中反馈二极管的作用是什么？为什么电流型逆变电路中没有反馈二极管？ 在电压型逆变电路中,当交流侧为阻感负载时需要提供无功功率,直流侧电容起缓冲无功能量的作用。为了给交流侧向直流侧反馈的无功能量提供通道,逆变桥各臂都并联了反馈二极管。当输出交流电压和电流的极性相同时,电流经电路中的可控开关器件流通，而当输出电压电流极性相反时,由反馈二极管提供电流通道。 4-8.逆变电路多重化的目的是什么?如何实现?串联多重和并联多重逆变电路备用于什么场合?答:逆变电路多重化的目的之一是使总体上装置的功率等级提高,二是可以改善输出电压的波形。因为无论是电压型逆变电路输出的矩形电压波,还是电流型逆变电路输出的矩形电流波,都含有较多谐波,对负载有不利影响,采用多重逆变电路,可以把几个矩形波组合起来获得接近正弦波的波形。 逆变电路多重化就是把若干个逆变电路的输出按一定的相位差组合起来,使它们所含的某些主要谐波分量相互抵消,就可以得到较为接近正弦波的波形。组合方式有串联多重和并联多重两种方式。串联多重是把几个逆变电路的输出串联起来,并联多重是把几个逆变电路的输出并联起来。 串联多重逆变电路多用于电压型逆变电路的多重化。 并联多重逆变电路多用于电流型逆变电路的多重化。 在电流型逆变电路中,直流电流极性是一定的,无功能量由直流侧电感来缓冲。当需要从交流侧向直流侧反馈无功能量时,电流并不反向,依然经电路中的可控开关器件流通,因此不需要并联反馈二极管。 5-1简述图5-la 所示的降压斩波电路工作原理。 答：降压斩波器的原理是：在一个控制周期中，让V 导通一段时间on t 。，由 电源E 向L 、R 、M 供电，在此期间，Uo=E 。然后使V 关断一段时间off t ，此时 电感L 通过二极管VD 向R 和M 供电，Uo=0。一个周期内的平均电压 0on off E t U t ?=?输出电压小于电源电压,起到降压的作用。 5-2．在图5-1a 所示的降压斩波电路中，已知E=200V ，R=10Ω，L 值微大，E=30V ，T=50μs ，ton=20μs ，计算输出电压平均值U o ，输出电流平均值I o 。解：由于L 值极大，故负载电流连续，于是输出电压平均值为 02020080()50 on t U E V T ?===输出电流平均值为 0080305()10 M U E I A R --===5-3．在图5-la 所示的降压斩波电路中，E=100V ，L=lmH ，R=0．5Ω，M E =10V ， 采用脉宽调制控制方式，T=20μs ，当on t =5μs 时，计算输出电压平均值0U ，输出电流平均值 0I ，计算输出电流的最大和最小值瞬时值并判断负载电流是否连续。当on t =3μs 时，重新进行上述计算。 解：由题目已知条件可得：
电力电子技术（第4版）电子工业出版社王云亮主编 第5章直-交变换器
5.1 引言 直-交变换器就是将直流电逆变成为固定的或可调的交流电，也称为逆变器。 交-直-交变换器由交流-直流变换器和直流-交流变换器两部分组成，交-直变换器属整流器；直-交变换器称为逆变器。 逆变器的交流侧接电网，为有源逆变。如第2章讲的有源逆变器。 逆变器的交流侧接负载，为无源逆变。也称为变频器。 主要应用： 交流电机调速、不间断电源、感应加热等应用。
5.2逆变器的基本原理 S 1、S 4 闭合，S 2 、S 3 断开时，负载电压u o 为正。 S 1、S 4 断开，S 2 、S 3 闭合时，负载电压u o 为负。 (1)电阻性负载 i o与u o形状相同，相位也相同 (2)电感性负载 i o与u o形状如由图所示 S是全控型电力电子器件与整流二极管的反并联
5.3 电压型逆变器
逆变器的分类 ◆根据输出相数的不同 ?单相逆变器 ?三相逆变器 ◆根据直流侧电源性质的不同 ?电压型逆变器：直流侧并联电容，具有电压源的特性?电流型逆变器：直流侧串联电感，具有电流源的特性
5.3.1单相电压型逆变器 电压型逆变器的特点是直流电源接有很大的滤波电容，从逆变器向直流电源看过去电源内阻为很小的电压源，保证直流电压稳定。 1．半桥逆变器 2.全桥逆变器 d U 3 VT 4 VT o i o u + - 3 VD 4 VD L R 1 VT 2 VT 1 VD 2 VD C d U 1C 2C 1VT 2 VT o i o u + - 1 VD 2VD L R 2d U 2d U 2个开关管，一个桥臂 4个开关管，两个桥臂
哈工大 2006 年 春 季学期 电力电子技术 试题（A ） 注：卷面 85分，平时成绩15分 一、 回答下列问题 1、下列器件的分类表中，将符合每一类别的全部选项添入表中。（8分） 选项：（根据选项填空时，只需写选项的代号，如：A,B,….） A. SCR B.GTO C.GTR D.P-MOSFET E.IGBT F.电力二极管 G.MCT 。 2、判断下列各题的正确性，正确的打“√”，不正确的打“×” 。（6分） （1） 某晶闸管，若其断态重复峰值电压为500V ，反向重复峰值电压700V ， 则该晶闸管的额定电压是700V 。（ ） 第 1 页 （共 8 页）
试题：电力电子技术班号：姓名： （2）对于输入接整流变压器的可控整流电路，变压器存在直流磁化的有三相半波整流电路、单相半波整流电路和单相全波整流电路。（） （3）单相全控桥式变流电路，“阻感——反电势”负载，已知60 β= ， 2100 U V =，50 E V =,电路处于可逆变状态。（） 3、画出全控型器件RCD关断缓冲电路，并分析缓冲电路中各元件作用。（6分） 第 2 页（共 8 页）
二、对于三相全控桥式变流电路，在不同的负载形式和控制要求下， 回答下列问题。 1、 画出该电路带“阻感——反电势” 负载，并工作于整流方式时的电路图 （要标明反电势极性）。（5分） 3、设该电路为大电感负载且工作于整流状态，V U 1002=，负载中E=47V ， Ω =5R ,当60α= 时，试计算整流输出平均电压d U 、负载电流d I 和晶闸管电流 平均值dVT I 。（5分） 第 3 页 （共 8 页） u u u 2、当该电路工作于整流状态时，设触发角60α= 且负载电流连 续，请在图中画出此时整流器 输出电压u d 和晶闸管电流1VT i 在一个周期内的波形。（5分） i 0
