自动化专业题库
1、CDT规约变位遥信和遥控、升降命令的返校信息以信息字为单位_优先插入_传送，连送_三__遍。对时的时钟信息字也_优先插入_传送，并附传送等待时间，但只送_一__遍
2、CDT规约同步字按通道传送顺序分为3组_EB90H___，即1110, 1 011, 1001, 0000,??。为保证通道中传送顺序，写入串行口的同步字排列格式为3组__D709H______。
3、电量系统主站最基本的功能应包括_数据采集功能_、_数据统计计算功能_、_数据存储功能_、_数据查询功能_、_报表生成功能__等
4、IEC 870-5-101 是同步的通信规约（华东电网远动101规约）
错误
5、开关量输入应采用无源触点输入方式，并具有防抖动功能正确
6、按照信息传送的时间和方向，数据通信系统有单工、半双工和全双工三种方式正确
7、从电能表中读出的数据需乘上CT/PT变比才能换算成一次电能量数据正确
8、远动系统专线通信600波特的含意是1秒内传送600个二进制数
9、12位A/D转换最大的十进制数为4095
10、二进制数0.1011对应的十进制数为 0.6875
11、在同一时刻传输两个方向上的信息,该通信方式为全双工
12、监控系统事件顺序记录分辨率是：(《500kV变电站计算机监控系统技术要求和验收标准》) <=2ms
13、华东101必须采用非平衡模式点对点”拓扑结构
14、IEC 870-5-101帧报文格式的格式为固定帧长、可变帧长和单控制字节
15、110kV及以上间隔层各I/O测控单元时钟同步误差(《500kV变电站计算机监控系统技术要求和验收标准》) 应<=1ms
16、电量系统与调度管理系统或MIS系统互联，中间应采取—安全措施物理隔离装置
17、若在计量测试、检查或审查中发现的误差大于允许误差的-----，电网经营企业必须采用适当的电量数据替代方法 1.5倍
18、电能采集终端保存带时标电能量数据应在30天以上
19、电能表数据保存一般多少（）分钟为一个时段15分钟
20、IEC-60870-5-102电力系统电能累计量传输配套标准颁布于199 6年
21、CDT规约中对时命令的特征码是？717A
22、存储在RTU中的告警信息是？SOE
23、计算机中满码值是2047，某电流遥测量的最大实际值是600A，现在计算机收到该点计算机码为500，问该电流实际值大概是多少？(500/2047)*600A
24、使用CDT规约时下列哪个故障不会影响遥控分命令的下发和实际执行？开关的遥信辅助接点永远合的故障
25、CDT远动规约只能适用于以下哪种通信网络。点对点
26、10Mbps以太网双绞线方式中实际用到的线有几芯？4芯
27、CAN控制局域网总线的最大通信距离为？5000M
28、AVQC的主要功能是：电压无功自动控制
29、EB90EB90EB907161010101BC是下列哪种规约及哪种控制字：新部颁遥测控制字
30、站控层和间隔层分别由两个制造厂商供货，则该两个制造厂商应有几套以上类似规模的合作经验。2套
31、A/D转换分辨率：≥8位加1位符号位。
32、电能量采集装置与多功能表的连接方式总线连接
33、RS-485接口的驱动能力不小于()个同类接口32
34、多功能电能表广播地址为999999999999H
35、电能量采集装置从多功能电能表中读取的数据电能表窗口值
36、IEC60870-5-104规约物理层一般适用于什么传输方式网络传输方式
37、电能量采集系统位于安全几区2
38、IEC 870-5-101FT1.2两种帧结构的启始字的规定：长度可变帧、长度固定帧68HEX,10HEX
39、简述计算机监控系统顺序控制
答：顺序控制指按设定步骤顺序进行操作，即将旁路代、倒母线等成组的操作在操作员站(或调度通信中心)上预先选择、组合，经校验正确后，按要求发令自动执行。
40、简述变电站电压无功自动调节控制
答：调节控制指对电压、无功的控制目标值等进行设定后，计算机监控系统自动按要求的方式对电压一无功进行联合调节。其中包括自动投切无功补偿设备和调节主变压器分接头位置。并充分考虑运行方式的需要和各种闭锁条件。
41、Internet提供的服务有哪四种？
答： 1.电子函件；2.远程登录； 3.文件传输；4.信息查询。
1、时间分辨率是事件顺序记录的一项重要指标对
2、为了提高传输的可靠性，对遥测、遥信信息要进行抗干扰编码对
3、RTU与调度端的通讯必须采用同步通讯方式错
4、远动信息大传送方式为两类，循环传送方式和问答传送方式对
5、在RTU上做遥控试验，如果遥控不成功，问题就在二次回路或一次设备上。错
6、在RTU调制解调器输出端子上用示波器观察到输出的是交替变化的正弦波，说明调制解调器的输出是正确的。错
7、状态量用一位码表示时:闭合对应二进制码“1”，断开对应二进制码“0”用两位码表示时:闭合对应二进制码“01”，断开对应二进制码“10”错
8、远动终端中的时钟精度越高，时间顺序记录的分辨率就越高。对
9、CPU是RTU的心脏，因此一台RTU装置只有一块CPU。错
10、核对变送器时，当测量差值超过固定式计量仪表的最大误差极限时，应就地调整变送器输出。错
11、对主站显示的数据正确性怀疑时，要与线路另一端，或同一电压等级连接的线路输入、输出进行比较。对
12、变送器按照所变送的参数，可分为电气量变送器和非电气量变送器。对
13、引用误差是指绝对误差与测量值的最大值之比。对
14、某一蓄电池组十小时率容量是300Ah，现在放电电流是60A，放电可以5小时。错
15、我国蓄电池容量的定义是以某一恒定电流放电10小时，此时单体蓄电池电压降低至1.8V的安时数即为蓄电池十小时率容量，符号为C10。对
16、通常蓄电池容量是用安时数表达对
17、电网调度自动化(SCADA)系统中的计算机采用不间断电源(UPS)供电，其对稳压的要求≤±1 % 对
17、UPS均以电阻性负载为依据（即功率因素>=0.8），不要在输出端接上很大的感性负载或大的容性负载对
18、整个GPS系统由控制部分、空间部分、用户端三部分组成对
19、GPS装置串行口RS232物理接口为9针D型小型公插座，其中第二针为数据发送TXD。错
20、GPS天线电缆长度是根据天线增益严格设计，不得剪断、延长、缩短或加装接头。对
21、使用分脉冲对时的继电保护装置，人工设定时间只需设定到时即可错
22、动合触点即指常开触点。是指线圈通电，触点断开；线圈失电，触点闭合。错
23、微机监控系统或RTU系统必须在无缺陷的状态下进行遥控操作对
24、变电站综合自动化系统的结构模式有集中式、分布分散式、分布式结构集中组屏三种类型对
25、电压无功自动控制功能应独立于站控层的其他功能对
26、联闭锁功能不允许在间隔层设备选择投入或退出错
27、监控系统在线诊断包括整个站控层系统的硬件、软件、通信接口及网络的运行情况，发现异常应能立即告警对
28、事件顺序记录必须在间隔层I/O测控单元中实现对
29、I/O测控单元开关量输入回路应有防抖动的滤波回路对
30、为了分析事故，在一些开关发生事故跳闸时，系统自动把事故发生后一段时间的有关遥测量记录下来，这种功能称为事故追忆。错31、为了解决遥信误、漏报和抖动问题，可采用双位置遥信和提高遥信输入电压等技术手段来提高遥信的可靠性。对
32、电能量采集系统与厂站终端通讯可采用网络通信、电话拨号、专线通道等通信方式。对
33、电量系统中数据库备份一般可采用数据库完全备份和数据库增量备份两种方式对
34、电能量计量系统中，当主表表计采集数据丢失时，系统使用辅用表计的数据来替代主表丢失的数据；当主表数据和辅表数据均出现丢失或错误时，考核作为免考核处理。错
35、在部署隔离装置时要把服务器放在内网。错
36、CSMA/CD是载波侦听多路访问/冲突检测的缩写，它是适用于以太网的技术对
37、CT经常用于大电流条件下，同时由于CT二次回路所串联的仪表和继电装置等电流线圈阻抗很小，基本上呈短路状态，所以CT正常运行时，二次电压很低，如果CT二次回路断线则CT铁芯严重饱和磁通密度高达1500高斯以上，由于二次线圈的匝数比一次线圈的匝数多很多倍，于是在二次线圈的两端感应出比原来大很多倍的高电压，这种高电压对二次回路中所有的电气设备以及工作人员的安全将造成很大危险，同时由于CT二次线圈开路后将使铁芯磁通饱和造成过热而有可能烧毁，再者铁芯中产生剩磁会增大互感器误差，所以CT 二次不准开路对
1、现在常用的RTU规约是数据链路层的协议。√
2、在远动系统中，数字量、脉冲量和模拟量一样，都是作为遥信量来处理的。×
3、电能量系统由安装在电厂、变电站的电度表，电能量采集终端，专用电能量采集通道（专用电话通道或数据网络通道）和安装在主站的电能量系统等构成。√
4、远动终端中的时钟精度越高，时间顺序记录的分辨率就越高。
√
5、为了分析事故，在一些开关发生事故跳闸时，系统自动把事故发生后一段时间的有关遥测量记录下来，这种功能称为事故追忆。×
6、路由器具有广播包抑制和子网隔离功能。√
7、交流采样是指分站自动化装置直接采集电力PT输出的交流电压和CT输出的交流电流，经计算处理得到全电量的过程。√
8、光纤通信不受电磁干扰和噪声的影响，允许在长距离内进行高速数据传输。√
9、全双工通信是指通信双方可以同时双方向传送信息的工作方式。
√
10、对于220kV电压等级的高压线路，意味着该线路的额定相电压为220kV。×
11、与模拟通信相比，数字通信具有更强的抗干扰能力。√
12、为了解决遥信误、漏报和抖动问题，可采用双位置遥信和提高遥信输入电压等技术手段来提高遥信的可靠性。√
13、误码率是衡量数据传输质量的指标，其表达形式为误码率=接收出现错误的比特数/传输的全部比特数√
14、自动化系统若采用异步CDT规约进行通信，必须同时使用起停位和同步字符两种同步方法。√
15、事件顺序记录主要用来提供时间标记√
16、电力调度自动化是电力自动化的重要内容之一，是指综合利用（计算机、远动和远程通信）等技术手段实现电力系统调度管理工作的自动化。
17、调度自动化系统是一个复杂的准实时信息系统，由装在调度中心的（主站系统）、装在发电厂或变电所的（远动终端）以及（远动通道）等构成。
18、电网运行遇有危及人身及设备安全的情况时，发电厂、变电站的运行值班单位的（值班人员）可以按照有关规定处理，处理后应当立即报告（有关调度机构的值班人员）。
19、电网运行实行（电网运行实行统一调度，分级管理）的原则。
20、自动化设备的检验分为三种：新安装设备的（验收检验），运行中设备的定期检验，运行中设备的（补充检验）。
21、使用分脉冲对时的继电保护装置，人工设定时间只需设定到时即可错
22、动合触点即指常开触点。是指线圈通电，触点断开；线圈失电，触点闭合。错
23、微机监控系统或RTU系统必须在无缺陷的状态下进行遥控操作对
24、变电站综合自动化系统的结构模式有集中式、分布分散式、分布式结构集中组屏三种类型对
25、电压无功自动控制功能应独立于站控层的其他功能对
26、联闭锁功能不允许在间隔层设备选择投入或退出错
27、监控系统在线诊断包括整个站控层系统的硬件、软件、通信接口及网络的运行情况，发现异常应能立即告警对
28、事件顺序记录必须在间隔层I/O测控单元中实现对
29、I/O测控单元开关量输入回路应有防抖动的滤波回路对
30、为了分析事故，在一些开关发生事故跳闸时，系统自动把事故发生后一段时间的有关遥测量记录下来，这种功能称为事故追忆。错31、为了解决遥信误、漏报和抖动问题，可采用双位置遥信和提高遥信输入电压等技术手段来提高遥信的可靠性。对
32、电能量采集系统与厂站终端通讯可采用网络通信、电话拨号、专线通道等通信方式。对
33、电量系统中数据库备份一般可采用数据库完全备份和数据库增量备份两种方式对
34、电能量计量系统中，当主表表计采集数据丢失时，系统使用辅用表计的数据来替代主表丢失的数据；当主表数据和辅表数据均出现丢失或错误时，考核作为免考核处理。错
35、在部署隔离装置时要把服务器放在内网。错
36、CSMA/CD是载波侦听多路访问/冲突检测的缩写，它是适用于以太网的技术对
37、CT经常用于大电流条件下，同时由于CT二次回路所串联的仪表和继电装置等电流线圈阻抗很小，基本上呈短路状态，所以CT正常运行时，二次电压很低，如果CT二次回路断线则CT铁芯严重饱和磁通密度高达1500高斯以上，由于二次线圈的匝数比一次线圈的匝数
多很多倍，于是在二次线圈的两端感应出比原来大很多倍的高电压，这种高电压对二次回路中所有的电气设备以及工作人员的安全将造成很大危险，同时由于CT二次线圈开路后将使铁芯磁通饱和造成过热而有可能烧毁，再者铁芯中产生剩磁会增大互感器误差，所以CT 二次不准开路对
1、现在常用的RTU规约是数据链路层的协议。√
2、在远动系统中，数字量、脉冲量和模拟量一样，都是作为遥信量来处理的。×
3、电能量系统由安装在电厂、变电站的电度表，电能量采集终端，专用电能量采集通道（专用电话通道或数据网络通道）和安装在主站的电能量系统等构成。√
4、远动终端中的时钟精度越高，时间顺序记录的分辨率就越高。
√
5、为了分析事故，在一些开关发生事故跳闸时，系统自动把事故发生后一段时间的有关遥测量记录下来，这种功能称为事故追忆。×
6、路由器具有广播包抑制和子网隔离功能。√
7、交流采样是指分站自动化装置直接采集电力PT输出的交流电压和CT输出的交流电流，经计算处理得到全电量的过程。√
8、光纤通信不受电磁干扰和噪声的影响，允许在长距离内进行高速数据传输。√
9、全双工通信是指通信双方可以同时双方向传送信息的工作方式。
√
10、对于220kV电压等级的高压线路，意味着该线路的额定相电压为220kV。×
11、与模拟通信相比，数字通信具有更强的抗干扰能力。√
12、为了解决遥信误、漏报和抖动问题，可采用双位置遥信和提高遥信输入电压等技术手段来提高遥信的可靠性。√
13、误码率是衡量数据传输质量的指标，其表达形式为误码率=接收出现错误的比特数/传输的全部比特数√
14、自动化系统若采用异步CDT规约进行通信，必须同时使用起停位和同步字符两种同步方法。√
15、事件顺序记录主要用来提供时间标记√
16、电力调度自动化是电力自动化的重要内容之一，是指综合利用（计算机、远动和远程通信）等技术手段实现电力系统调度管理工作的自动化。
17、调度自动化系统是一个复杂的准实时信息系统，由装在调度中心的（主站系统）、装在发电厂或变电所的（远动终端）以及（远动通道）等构成。
18、电网运行遇有危及人身及设备安全的情况时，发电厂、变电站的运行值班单位的（值班人员）可以按照有关规定处理，处理后应当立即报告（有关调度机构的值班人员）。
19、电网运行实行（电网运行实行统一调度，分级管理）的原则。
20、自动化设备的检验分为三种：新安装设备的（验收检验），运行中设备的定期检验，运行中设备的（补充检验）。
21、电力生产与电网运行应当遵循（安全、优质、经济）的原则。
22、自动化系统中的远动发送电平必须符合通信设备的规定，在信噪比不小于( 17dB )条件下，远动入口接收电平一般不低于-17dB。23、对于部颁CDT规约，当传输速率为600bit/s时，模拟通道传输的是（2680Hz和3080Hz）两频率连续的正弦波。
24、进行遥控分合操作时，按先后顺序分为（遥控选择、返校和执行）几个步骤完成。
25、数字通信与模拟通信相比，其占用的信号频带（较宽）。
26、在频分多路制的传输系统中，下列哪种调制方式抗干扰能力最强？（移相键控方式）
27、同步是远动系统的一个重要环节，是指远动装置收发两端的（频率，相位）相同，一致。
28、解决降低遥信误发率问题常用（采用光偶作为隔离手段；通过适当提高遥信电源、引入电缆屏蔽、调整RTU防抖时间；对遥信对象的辅助接点进行清洁处理）。
29、事件顺序记录是（RTU把现场开关或继电保护动作的先后顺序记录下来。）
30、厂站监控系统应采用下面（事故=[∑（开关分闸位置）and（与此开关相关的保护跳闸信号）] or [∑(开关合闸位置)and(此开关对应重合闸动作信号)]）定义，这样能较真实完整地发出事故报警信号。
31、自动化系统的同步循环发送形式的通信规约是（CDT规约）
32、设备发生严重缺陷时，检修人员（必须在4小时之内赶赴现场进行处理）
33、IEEE规定的串行接口标准RS232，其信号电平的最大传输距离为：15m
34、采用同步CDT规约进行点对点的远动数据传输，所采用的检错码是下列哪一种：循环冗余校验码
35、调度自动化系统遥测的总准确度应不低于（1.5 ）级
36、存储器芯片内储存的信息是由厂家出厂前用掩模技术已经写好，用户无法修改的是（ ROM ）。
37、十进制数365用BCD码表示为（00l101100l0l）
38、进行“端口映射”的步骤顺序为：①客户机联系服务器；②服务器响应客户机；③服务器使用端品映射注册端口；④端口映射告诉客户机服务器正使用什么端口；⑤客户联接端口映射器，询问服务器端口。其正确的顺序为：（③⑤④①②）
39、计算机硬件能直接执行的只有（机器语言）。
40、对不间断电源（UPS）在交流失电后维持供电时间应：>=20min
41、简述综合自动化变电站优越性
答：可以体现在以下几个方面：（1）提高供电质量，提高电压合格率。（2）提高变电站的安全、可靠运行水平。由于采用综合自动化使站内一、二次设备的可靠性大大提高。（3）提高电力系统的运行、管理水平。由于采用综合自动化使站内各运行管理智能化、微机化。（4）缩小变电站占地面积，降低造价，减少总投资。（5）减少维护
工作量，减少值班员劳动，实现减人增效。（6）提升新技术新工艺在变电站中的应用。
42、简述监控系统提高抗干扰措施的几个方面
答：（1）外部抗干扰措施。电源抗干扰措施：在机箱电源线入口处安装滤波器或UPS。隔离措施：交流量均经小型中间电压、电流互感器隔离；模拟量、开关量的输入采用光电隔离。机体屏蔽：各设备机壳用铁质材料。必要时采用双层屏蔽对电场和磁场。通道干扰处理：采用抗干扰能力强的传输通道及介质。合理分配和布置插件。（2）内部抗干扰措施：对输入采样值抗干扰纠错；对软件运算过程上量的核对；软件程序出轨的自恢复功能
43、简述目前综自站中几种通信方式？并写出IEC60870-5-101、102、103、104规越适用的范畴
答：综自站中系统数据通信，包括两方面内容：一是综自系统内部各子系统或各种功能模块间的信息交换，通过通信接口的串并行通信方式、计算机局域网方式和现场总线方式；另一是变电站与控制中心的通信，有载波通信方式、网络通信线路方式、音频电缆方式等。I EC60870-5-101是符合调度端要求的基本远动通信规约；IEC60870-5 -104是用网络方式传输的远动规约；IEC60870-5-102是用作电能量传送的通信规越。它们都属于与控制中心的通信。IEC60870-5-103是为继电保护和间隔层（IED）设备与站控层设备间的数据通信传输的规越，属于站内通信。
44、以部颁CDT规约为例简述调度端对站内断路器遥控过程。
答：调度端发对应开关的遥控预置命令帧（61帧），然后等待控制端设备的返校命令；控制端设备收到命令数据后，以过校验、检查，向调度端发送遥控返校（正确或错误）信息；调度端收到返校正确信息后，发遥控执行命令（C2帧），否则发遥控撤消命令（B3帧）；控制端设备收到遥控执行命令后驱动中间继电器动作，此时断路器执行机构动作。若控制端设备收到遥控撤消命令则取消此次遥控过程。
45、电压无功自动控制的模式
答：电压无功自动控制功能应独立于其它功能。它具有三种模式：闭环（主变分接头和无功补偿设备全部投入自动控制）；半闭环（主变分接头退出自动控制，由操作员手动调节，无功补偿设备自动调节）；和开环（电压无功自动控制退出，可由操作员选择投入或退出）。46、电力二次系统安全防护工作的原则是
答：安全分区、网络专用、横向隔离、纵向认证。
47、电力调度数据网络路由防护指的是
答：电力调度数据网络采用虚拟专网技术，在网络路由层面将实时控制业务、非控制业务分隔成二个相对独立的逻辑专网。
48、电力调度数据网络承载的业务为
答：电力实时控制业务电力实时控制业务、在线生产业务及本网网管业务
49、综自站断路器自动同期检测装置应具备那些功能。
答：（1）能检测和比较断路器两侧PT二次电压的幅值、相角和频率，自动捕捉同期点，发出合闸命令。（2）能对同期检测装置同期电压
的幅值差、相角差和频差的设定值进行修改。（3）同期检测装置应能对断路器合闸回路本身具有的时滞进行补偿。（4）同期检测装置应具有解除/投入同期的功能。（5）运行中的同期检测装置故障应闭锁该断路器的控制操作。
50、交流采样的特点是什么？综自站中以保护和监控为目的的交流采样算法各是什么？
答：交流采样是直接对所测交流电流和电压的波型进行采样，然后通过一定算法计算出其有效值。具有以下几方面特点：（1）实时性好。它能避免直流采样中整流、滤波环节的时间常数大的影响。特别是在微机保护中必须采用。（2）能反映原来电流、电压的实际波形，便于对所测量的结果进行波形分析。在需要谐波分析或故障录波场合，必须采用交流采样。（3）有功、无功功率通过采样得到的u、i计算出来的，因此可以省去有无功变送器，节约投资投资并减少量测设备占地。（4）对A/D转换器的转换速率和采样保持器要求较高。为了保证测量的精度，一个周期须有足够的采样点数。（5）测量准确性不仅取决于模拟量输入通道的硬件，而且还取决于软件算法，因此采样和计算程序相对复杂。以监测为目的的交流采样是为了获得高精度的有效值和有功无功功率等，一般采用均方根算法；以保护为目的的交流采样是为了获得与基波有关的信息，对精度要求不高，一般采用全波或半波傅氏算法。
51、综自站中监控系统联闭锁工作方式与常规站有什么不同？应注意那几方面？
答：除判别本电气回路的联闭锁条件外，还必须对其它相关回路的刀闸位置、线路电压以及逻辑量等进行判别。逻辑联闭锁包括站控层的逻辑联闭锁和间隔层的逻辑联闭锁。应注意以下几个方面：（1）联闭锁功能应能在间隔层设备选择投入或退出。（2）对不满足联闭锁条件的操作，监控系统应闭锁操作，并给出报警提示。（3）应考虑虚拟检修挂牌操作时的联闭锁，并把虚拟检修挂牌作为相关刀闸操作的联闭锁条件。
52、电力二次系统划分为几个安全区？请举出各区典型系统（2个以上）。
答："根据电力二次系统的特点，划分为生产控制大区和管理信息大区。生产控制大区分为控制区（安全区Ⅰ）和非控制区（安全区Ⅱ）。信息管理大区分为生产管理区（安全区Ⅲ）和管理信息区（安全区Ⅳ）。不同安全区确定不同安全防护要求，其中安全区Ⅰ安全等级最高，安全区Ⅱ次之，其余依次类推。
安全区Ⅰ典型系统：调度自动化系统、变电站自动化系统、继电保护、安全自动控制系统等。
安全区Ⅱ典型系统：水库调度自动化系统、电能量计量系统、继保及故障录波信息管理系统等。
安全区Ⅲ典型系统：调度生产管理系统（DMIS）、雷电监测系统、统计报表系统等。
安全区Ⅳ典型系统：管理信息系统（MIS）、办公自动化系统（OA）、客户服务系统等。
53、当一次设备检修时，对自动化设备以及输入输出回路华东电力系统调度规程有何规定？
答：当一次设备检修时，运行维护单位应将相应的遥信信号退出运行，但不得随意将相应的变送器退出运行。同时检查相应的调度自动化输入输出回路的正确性及检验有关的测量装置和回路准确度列入检修工作任务，并与调度端进行相关的遥信传动试验和遥测、遥控准确性校验。一次设备检修完成后，应将相应的遥信信号投入运行，将与调度自动化设备相关的二次回路接线恢复正常，并通知相关调度自动化设备的运行管理部门。
1、按计算机网络所覆盖的地理范围大小进行分类，可将计算机网络分为局域网、__城域网____、广域网。
2、从网络所提供的应用服务，服务器可分为：文件服务器、_数据库服务器_____、Web服务器、电子邮件服务器和应用服务器等。
3、URL主要由：__协议类型______ 、主机名和路径及文件名组成。
4、如果结点IP地址为128.202.10.38，屏蔽码为255.255.255.0，那么该结点所在子网的网络地址是_128.202.10.0_______
5、因特网采用的网络协议是__ TCP/IP ______协议。
6、路由器的主要功能包括：过滤、存储转发、__路径选择____、流量管理和介质转换等。
7、IPv4地址由__32个______二进制数组成。
8、交换机工作在ISO参考模型中的__数据链路层______层
9、网络层所提供的功能有两大类：面向联接的网络服务和_无联接的网络服务_____。
10、OSI 7层结构指哪七层？
答：物理层、数据链路层、网络层、传输层、会话层、表示层、应用层。
11、简述C/S模式的基本组成。
答：C/S模式指的是客户/服务器模式，它包括客户端设备、服务器以及客户端设备与服务器之间的连接。
12、网络协议包括哪几个要素？
答：网络协议包括以下三大要素：语法，确定通信双方“如何讲”，定义了数据格式、编码和信号电平等；语义，确定双方“讲什么”，定义了用于协调同步和差错处理等控制信息；同步，确定通信双方的“讲话次序”，定义了速度匹配和排序等。
13、VLAN是一些共享资源用户的集合,这些用户不一定连接在同一台网络设备上,它是用户与相关资源的逻辑组合√
单选题 1．下列情况中(B )属于疏忽误差。 A.算错数造成的误差； B.记录错误造成的误差； C.安装错误造成的误差； D.看错刻度造成的误差2．仪表的精度级别是指仪表的(E )。 A．误差；B.基本误差；C．最大误差；D．允许误差；E．基本误差和最大允许值 3．仪表的精度与(B )有关。 A．相对误差；B．绝对误差；C．测量范围；D基本误差 4. 我们无法控制的误差是(D )。 A．疏忽误差；D，缓变误差；C．随机误差；D系统误差 5．由仪表内部元件老化过程所引起的误差称为( B )。 A．疏忽误差；B．缓变误差；C．随机误差；D．系统误差 6．可编程序控制器的简称是( D )。 A．DCS；B．BMS；C．CRT； D. PLC 7．压力表在现场的安装需( A )。 A．垂直；B.倾斜；C．水平；D．任意角度 8．测4~20mA电流信号时用以下哪些工具：（B） A．螺丝刀B．万用表C．校验仪（气压）D．试电笔 9．220V AC电压可用以下工具测量其电压值：（C） A．24V直流电源B．电笔C．万用表AC~档D．校验仪（气压） 10.测量仪表按测量方式分类：（A） A．直接测量B．接触式测量C．非接触式测量 11．1~5VDC用以下供电。（C） A．24V直流电源B．万用表C．1~24V直流电源D．24V交流电源 12．直流电与交流电说的是：（C） A．24V 电B．220V电C．经过整流滤波后的交流电为直流电 13．温度测量仪表中，红外线测温仪属于（Ｄ） A．热电偶温度计B．热电阻温度计C．光学高温计D．辐射高温计 14．仪表量程为8 MPa，当变送器显示50%时，测量输出值应为；（D） A．1MPa B．2MPa C．3MPa D．4MPa 15．压力的单位是（C）。 A．N牛顿B．Kg公斤C．Pa帕斯卡D．千克 16．密度的基本单位（A） A．Kg/m3 B．N/cm3 C．Kg/m2 D．P/m2 17．压力表的使用范围一般在它量程的１／３－２／３处，如果低于１／３则（C ） A．精度等级下降B．因压力过低而没指示C．相对误差增加。D．相对误差减小。 18．我们常提到的PLC是（ B ）。 A．可编程序调节器B．可编程序控制器C．集散控制系统 19．调节系统在受干扰作用后，在调节器的控制下被调参数随时间而变化。这个过程（D ） A．逐渐增大B．逐渐减小C．不变化D．衰减振荡 20、指单位时间内流过管道某一截面的流体的体积或质量，测量的是（C ） A．压力B．温度C．流量D．液位 多选题 1.按误差数值表示的方法，误差可以分为（A、B、C） A.绝对误差 B.相对误差 C.引用误差 D.系统误差
部内工业自动化试题 一、填空题 1、STD总线的三个特点是_______________结构，________________结构，_________________结构。 标准答案小模板、开放式系统、兼容式总线 2、计算机内部总线一般都是________总线，计算机外部总线一般分为_______总线________总线两种。 标准答案并行、并行、串行 3、直流调速系统的机械特性是_______与________________________之间的关系。较硬的机械特性通常是通过__________________________________来实现的，严重过载时的下垂特性通常是通过_______________________来实现的；曲线与纵轴的交点对应着_________数值，曲线与横轴的交点对应着____________________数值，曲线的转折点对应着______________数值。 标准答案转速、负载转距（或用电枢电流代替）、设置反馈环节（如转速负反馈、电压负反馈等）、设置电流截止负反馈环节、空载转速、堵转转距（或堵转电流）、截止电流对应的转距（或截止电流）。 4、在直流调速系统中，增设电流正反馈环节，实质上是一种_____________________校正。标准答案负载转距扰动前馈补偿。 5、下图为非独立控制励磁的调压调磁调速曲线。图中A区为________________区，属恒________调速；B区为____________________区，属恒__________调速；图中横轴上的为__________，为__________。图中曲线①为__________，曲线②为_________，曲线③为__________，曲线④为__________，曲线⑤为__________。 标准答案恒磁调压调速、转矩、恒压调磁调速、功率、基速（95%额定转速）、临界转速（或允许最高转速） 6、应用时域分析法分析典型的二阶系统的阶跃响应时，引入阻尼比ξ概念的原因是__________________________________________；当ξ>1时，称为___阻尼，响应为__________；当ξ=1时，称为______阻尼，响应为________________________________；当0<ξ<1时，称为____阻尼，响应为_____________________________；当ξ=0时，称为____阻尼，响应为_____________________________；当ξ<0时，称为____阻尼，响应为______________________________。 标准答案分析发现，当阻尼比ξ不同时，系统响应发生质的变化，过、单调上升、临界、单调上升（较过阻尼上升快些）、欠、减幅振荡（阻尼振荡）、零、等幅振荡（自然振荡）、负、增幅振荡（发散振荡）。
电力行业电气工程及其自动化专业应聘时必知东东 一、名词解释： 1、三相交流电：由三个频率相同、电势振幅相等、相位差互差 120 °角的交流电路组成的电力系统，叫三相交流电。 2、一次设备：直接与生产电能和输配电有关的设备称为一次设备。包括各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗器、避雷器、消弧线圈、并联电容器及高压熔断器等。 3、二次设备：对一次设备进行监视、测量、操纵控制和保护作用的辅助设备。如各种继电器、信号装置、测量仪表、录波记录装置以及遥测、遥信装置和各种控制电缆、小母线等。 4、高压断路器：又称高压开关，它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时，通过继电保护装置的作用，切断过负荷电流和短路电流。它具有相当完善的灭弧结构和足够的断流能力。 5、负荷开关：负荷开关的构造秘隔离开关相似，只是加装了简单的灭弧装置。它也是有一个明显的断开点，有一定的断流能力，可以带负荷操作，但不能直接断开短路电流，如果需要，要依靠与它串接的高压熔断器来实现。 6、空气断路器（自动开关）：是用手动（或电动）合闸，用锁扣保持合闸位置，由脱扣机构作用于跳闸并具有灭弧装置的低压开关，目前被广泛用于 500V 以下的交、直流装置中，当电路内发生过负荷、短路、电压降低或消失时，能自动切断电路。 7、电缆：由芯线（导电部分）、外加绝缘层和保护层三部分组成的电线称为电缆。 8、母线：电气母线是汇集和分配电能的通路设备，它决定了配电装置设备的数量，并表明以什么方式来连接发电机、变压器和线路，以及怎样与系统连接来完成输配电任务。 9、电流互感器：又称仪用变流器，是一种将大电流变成小电流的仪器。 10 、变压器：一种静止的电气设备，是用来将某一数值的交流电压变成频率相同的另一种或几种数值不同的交流电压的设备。 11 、高压验电笔：用来检查高压网络变配电设备、架空线、电缆是否带电的工具。 12 、接地线：是为了在已停电的设备和线路上意外地出现电压时保证工作人员的重要工具。按部颁规定，接地线必须是 25mm 2 以上裸铜软线制成。
自动化仪表试题 一、填空题 1、按误差数值表示的方法，误差可分为（）（）（）误差。 2、弹性式压力计是根据弹性零件的（）与所受压力成比例的原理来工作的。当作用于弹性元件上的被测压力越大时，则弹性元件的（）越大。 3、电容式压力器可分为（）、（）、（）三种形式。 4、流量有（）和（）两种表示方法，其间关系为（）。 5、当充满管道的液体通过节流装置时流速将在（）处发生（），从而使（）增加，而（）降低。 6、管道凸出物和弯道的局部阻力对液体流动稳定性影响很大，所以，在流量计节流孔板前后必须留有适当长度（）。 7、热电偶产生热电势的条件是（）、（）。 8、对热阻与桥路的连接要优先采用（）接法，这样可以在很大程度上减小连接导线（）变化带来的工作误差。 9、液体的密度与（）和（）有关系，其中气体的密度随（）的升高而减小，随（）的增大而增大，液体的密度则主要随（）的升高而减小，而与（）的变化关系不大。 10、一般简单的调节系统有（）单元、（）单元、（）单元、（）单元、（）单元。 11、在分辨铂铑热电偶的正负极时，是根据偶丝的软硬程度来判断的，较硬的偶丝为（）极。 12、温度越高，铂、镍、铜等测温材料的电阻越（），在热电阻温度计中，R0表示（）时的电阻值，R100表示（）时的电阻值。 二、选择题 1、工业现场压力表的示值表示被测参数的（）。 A、动压 B、全压C静压D绝压 2、在管道上安装孔板时，如果将方向装反将会造成（）。 A差压计倒指示B差压计指示变小C差压计指示变大D对差压计指示无影响 3、用分度号为K的热电偶和与其匹配的补偿导线测量温度，但在接线中把补偿导线的极性接反了，则仪表指示为（）。 A偏大B偏小C不变D可能大也可能小 4、用电子电位差计测热电偶温度，如果热端温度升高20℃，室温冷端下降20℃则仪表的指示（） A升高20℃B下降20℃C不变 5、现有一台精度等级为0.5级的测量仪表，量程为0－10000℃，在正常情况下进行校验，最大绝对误差为60℃，求该仪表的最大引用误差为（）。 A、0.6% B、0.6 C、±0.5% 6、现有两台压力变送器第一台为1级0－600KPa，第二台为1级250－500KPa，
工业仪表自动化复习题 一、单项选择题压力测量部分 1.测量氨气的压力表，其弹簧管应用（A ）材料 A不锈钢 B钢 C铜 D铁 2.根据化工自控设计技术规定，在测量稳定压力时，最大工作压力不应超过测量上限值的（），测量脉动压力时，最大工作压力不应超过测量上限值的（ B ） A. 1/3 1/2 B. 2/3,1/2 C. 1/3,2/3 D. 2/3 1/3 3.膜盒结构的差压变送器通常所测差压比工作压力小得多，由于操作或其他因素难 免会使膜盒单向受压，为了使测量元件不因此而受到影响，所以在膜盒结构中都有（ D ）。A．限位装置B．锁定装置C．泄压装置D．单向过载保护装置 4.以完全真空作为零标准表示的压力称为（ A ）。 A．绝对压力 B．差压力C．表压力D．负压力 5.差压测量管路冲洗时，应先打开（ C ）。 A．二次阀门 B．排污阀门 C．平衡阀门 D．一次阀门 6.压力表在现场的安装需（ C ）。 A．水平B．倾斜C．垂直D．任意角度 7.耐震压力表表壳有个橡胶堵死的小孔，使用时（ A ），它的作用（A ）。 A剪开橡胶，安全泄压孔B剪开橡胶，装耐压油C不剪开橡胶，安全泄压孔D不剪开橡胶，装耐压油 8.下列表达式中正确的为（ A ）。 A.P 绝=P 表 +P 大 B.P 绝 =P 表 -P 大 C.P 表 =P 绝 +P 大 D.P 大 =P 绝 +P 表 9.在弹簧管压力表中，弹簧管的自由端位移被进行了两次放大，以下说法正确的是（B ）。A．扇形齿轮进行了角位移放大，中心齿轮进行了线位移放大； B．扇形齿轮进行了线位移放大，中心齿轮进行了角位移放大； C．扇形齿轮和中心齿轮均进行了线位移放大； D．扇形齿轮和中心齿轮均进行了角位移放大； 10.应变式压力计的基本测量元件是应变片，它是根据应变效应原理进行工作的，通常采用（D ）桥路将形变引起的应变片阻止变化转化为可远传的电信号。 A．交流平衡 B．直流平衡 C．交流不平衡 D．直流不平衡 11、调校压力表用的标准表，其绝对误差应小于被校表绝对误差的( B )。 A. 1／2 B. 1／3 C. 1／4 D. 2／3 12、仪表引压管路的长度最大不应大于( B ) 米。 A. 25米 B. 50米 C. 75米 D. 40米

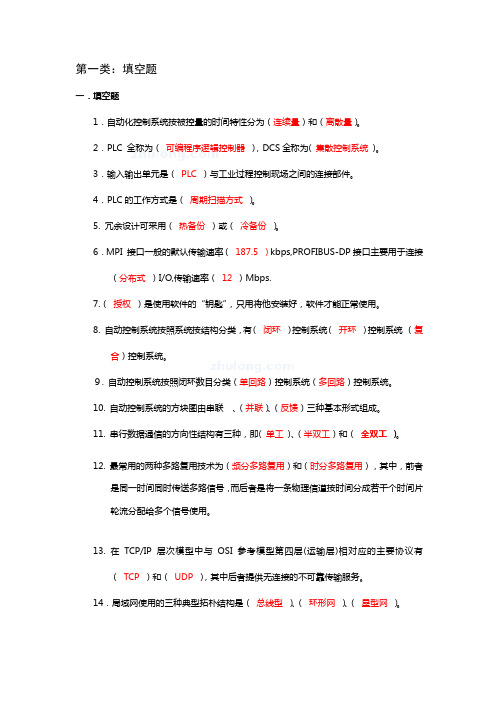

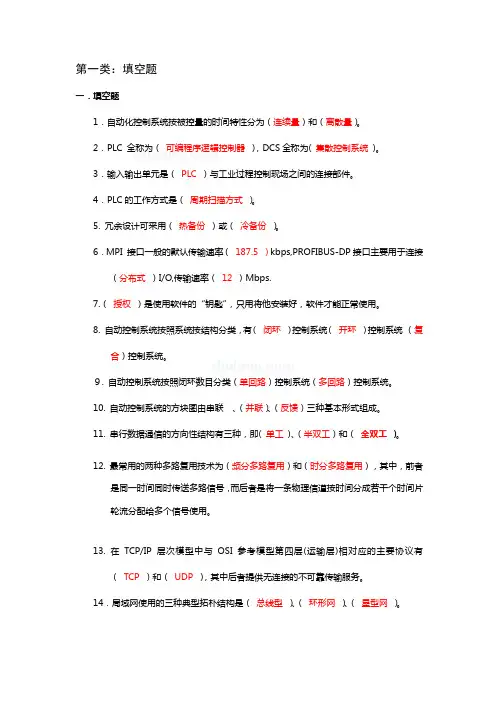

第一类：填空题 一．填空题 1．自动化控制系统按被控量的时间特性分为（连续量）和（离散量）。 2．PLC 全称为（可编程序逻辑控制器），DCS全称为( 集散控制系统) 。 3．输入输出单元是（PLC ）与工业过程控制现场之间的连接部件。 4．PLC的工作方式是（周期扫描方式）。 5. 冗余设计可采用（热备份）或（冷备份）。 6．MPI 接口一般的默认传输速率（187.5 ）kbps,PROFIBUS-DP接口主要用于连接（分布式）I/O, 传输速率（12 ）Mbps. 7. （授权）是使用软件的“钥匙”，只用将他安装好，软件才能正常使用。 8. 自动控制系统按照系统按结构分类，有（闭环）控制系统（开环）控制系统（复 合）控制系统。 ９. 自动控制系统按照闭环数目分类（单回路）控制系统（多回路）控制系统。 10. 自动控制系统的方块图由串联、（并联）、（反馈）三种基本形式组成。 11. 串行数据通信的方向性结构有三种，即( 单工) 、（半双工）和（全双工）。 12. 最常用的两种多路复用技术为（频分多路复用）和（时分多路复用），其中，前者 是同一时间同时传送多路信号，而后者是将一条物理信道按时间分成若干个时间片 轮流分配给多个信号使用。 13. 在TCP/IP 层次模型中与OSI 参考模型第四层( 运输层) 相对应的主要协议有（TCP ） 和（UDP），其中后者提供无连接的不可靠传输服务。 14．局域网使用的三种典型拓朴结构是（总线型）、（环形网）、（星型网）。 15．开放系统互连参考模型OSI 中，共分七个层次，其中最下面的三个层次从下到上分别是（物理层）、（数据链路层）、（网络层）。 16、每台PLC至少有一个（CPU），它按PLC的系统程序赋予的功能接收并存贮用户程 序和数据，用扫描的方式采集由现场输入装置送来的状态或数据，并存入规定的寄 存器中。 17、PLC的对外功能，主要是通过各种（I/O 接口模块）与外界联系的。 18、PLC具有通信联网的功能，它使（PLC与PLC ）之间、PLC与上位计算机以及其他
自动化专业技能考试复习试题 一、判断题（判断下列描述是否正确，对的在括号打“√”，错的在括号打“×”） 1. 电力调度自动化系统由主站系统、子站设备和数据传输通道构成。（√） 2. 如果要在SCADA工作站上看到某一量测过去任何时间的历史数据，则该工作站上需配备不小于历史数据库容量的硬盘才能实现。（×） 3. 数据监视到状态变化和量测值越限时，则需进行事件处理，必要时发出告警。量测值越限告警不应设置死区和时间延迟。（×） 4. SOE中记录的时间是信息发送到SCADA系统的时间。（×） 5. 电能量数据是带时标存储和传输的。（√） 6.调度管理系统（OMS）功能包含信息发布和查询、数据的交换与处理、生产（管理）流程的控制、各专业的专业管理等。（√） 7.电力二次系统安全评估时，为了保证评估的质量，可以对二次系统进行全面深度的漏洞扫描。（×） 8.GPS时钟同步装置，秒脉冲每秒闪一次，表示一秒钟同步一次。(√) 9.远动终端设备与对应调度主站系统之间进行数据传输时，远动传输两端MODEM型号不统一数据不能正确传输。（×） 10.变电站监控系统站控层应实现面向全所设备的操作闭锁功能，间隔层应实现各电气单元设备的操作闭锁功能。（√） 11.交流采样中在一个工频周期采样点个数越多，则精度越高，而提高采样点个数受到A/D转换以及CPU处理速度的限制。（√） 12.省地一体化OMS系统采用省地调集中部署的模式建设，OMS省调和地调OMS系统的应用划分不相同。（×） 13.遥测的总准确度应不低于1.0级，即从交流采样测控单元的入口至调度显示终端的总误差以引用误差表示的值不大于＋1.0%，不小于－1.0%。（√） 14.远动传输两端波特率不统一数据不能正确传输。（√） 15.CPU处理的遥测数据是经A/D转换过的。（√） 16.问答式远动规约即主站发出一个主动的询问或操作命令，远动终端设备回答一个被动的信息或响应，由此一问一答构成一个完整的传输过程。（√） 17.电力专用横向单向安全隔离装置必须通过公安部安全产品销售许可，以及电力系统电磁兼容检测，只要具备上述条件就可使用。（×） 18.变电站监控系统控制级别由高到低顺序为：就地控制、间隔层控制、站控层控制、远方控制。三种级别间应相互闭锁，同一时刻只允许一种控制方式有效。（√）
关于计算的部分复习题 1、用标准压力表来校准工业压力表时，应如何选用标准压力表精度等级？可否用一台精度等级为0.2级，量程为0～25Mpa的标准来检验一台精度等级为1.5级，量程为0～2.5Mpa的压力表？为什么？ 答：选用标准压力表来校准工业压力表时，首先两者的量程要相近，并且标准表的精度等级要高于被校准表的精度等级，至少要高一个等级。题中的标准表精度等级为0.2级，量程为0～25Mpa，则该标准表可能产生的最大绝对误差为 Δmax1=(25-0)×0.2%=0.05(Mpa) 被校准表的精度等级为1.5等级，量程为0～2.5Mpa，其可能产生的最大绝对误差为 Δmax2=(2.5-0)×1.2%=0.0375(Mpa) 显然，Δmax1＞Δmax2,这种选择是错误的，因为虽然标准表精度等级较高，但是它的量程太大，故不符合选择的原则。 2、有一块压力表，其正向可测到0.6MPa，负向可测到-0.1MPa。现只校验正向部分，其最大误差发生在0.3MPa处，即上行和下行时，标准压力表的指示值分别为0.305MPa和0.295MPa。问该压力表是否符合准确度等级为1.5级的要求？ 答：该压力表的量程为 0.6-（-0.1）=0.7（MPa） 测量误差为Δ上=0.305-0.3=0.005（MPa），Δ下=0.3-0.295=0.005（MPa）
压力表的基本误差为0.005MPa ，满刻度相对误差为 %5.1%714.0%1007 .0005 .0max ?=?= δ 3、有一吊车的拉力传感器如右图所示。其中电阻 应变片R 1、R 2、R 3、R 4贴在等截面轴上。已知R 1、R 2、R 3、 R 4的标称阻值均为120Ω，桥路电压为2V ，重物质量为m ， 其引起R 1、R 2变化增量为1.2Ω。 （1）画出应变片组成的电桥电路。 （2）计算测得的输出电压和电桥输出灵敏度。 （3）说明R 3、R 4起到的作用。 答：（1）应变片组成如右图所示的半桥电路。 V V R R E R R R R R R R R R E U o 01.01202.1222)()()(223341111=Ω Ω?=?=? ??????++-+?+?+= （2）12 /==?= E R R U K o U （3）R 3、R 4可以进行温度补偿。 4、铜电阻的电阻值R 与温度t 之间的关系为)1(0t R R t α+=，在不同温度下，测得铜电阻的电阻值（如下表）。请用最小二乘法求0℃时的铜电阻的电阻值0R 和铜电阻的电阻温度系数α。
自动化培训考试试题姓名： 一、填空： 1、请写出STEP7中M区位、字节、字、双字表示形式 。 2、十六进制的1A,转变为十进制是。二进制数111101等于十进制数的。 3、请写出SIEMENS PLC在工业中的三种网络通讯方式：、 、。 4、PLC机的主要特点是、、。 5基本逻辑门电路有、、、、、利用此几种基本逻辑门电路的不同组合，可以构成各种复杂的逻辑门电路。 6、机电一体化’的英文单词。 7、STEP7基本软件提供、、等标准化的PLC编程语言。 8、ET200M系统中的主要接口通讯模块有________、_______________、_____________三种，ET200M与控制站采用通讯。 9、在用PROFIBUS通讯时，其两端的通讯连接器开关应拨到_____。 10、在用PROFIBUS—DP通讯时，当硬件下装后发现ET200M上的通讯模块与CPU上DP的同时闪亮，其可能的故障为____。 11、I/O变量的类型：OUTPUT为______型，INPUT______型，BOTH_________型。 12、要组态并生成趋势曲线，必须首先在__________________将你想显示的数据进行存档。 13、SIEMENS控制系统上位机组态软件为__________________，下位编程组态软件为 __________________。 14、控制系统一般由_______________、_______________、_____________构成。 15、WINCC主要功能有__________________、__________________、__________________、__________________、__________________等
2010—2011学年第1学期 《专业外语2-1》补考试卷 (适用专业：自动化，测控) 专业班级 姓名 学号 开课系室信控学院自动化系 考试日期 题号一二三四五总分得分 阅卷人
一，Translate the followings into Chinese (1 point each, total of 20 points) 1.manual control [自] 手动控制；[计] 人工控制 2.empirical modeling 统计] 经验模型 3.phase error compensation 位相误差补偿 4.step response [电子] 阶跃响应；[电子] 瞬态特性 5.differential pressure [流] 压差 6.resonant peak 振峰值 feedback coefficient 反馈系数Feedback Control Gain Coefficient：反馈增益coefficient feedback：温度系数反馈 https://www.doczj.com/doc/2d12331227.html,limeter/centimeter/kilometer 毫米厘米，公分公里，千米 8.accuracy/sensitivity/reliability n. 精确度，准确性n. 敏感；敏感性；[医]过敏n. 可 靠性 9.amplitude/frequency/phase n. 振幅；n. 频率；n. 相；位相； 10. try-and-error tuning try-and-error tuning try-and-error调谐 10.measured variable 被测变量；测定变量 11.system protection 系统保护 maximum overshoot maximum overshoot：最大超调量；最大过冲；最大超越量 maximum percent overshoot：最大超越量 12.analog/digital filter 模拟[电子] 数字滤波器 13.impulse function 数] 脉冲函数；冲力函数；冲击函数 14.volumetric flowmeter 体积式量计；[仪] 容积式流量计 15.upper limit value Attribute Upper Limit Value属性上界值 16.pressure/temperature/level n. 压力；压迫，压强n. 温度n. 水平；水平面；标准 17.block diagram 框图；方块图 二，Translate the followings into English (1 point each, total of 20 points) 1.过程变量Process Variable ；process variable ；Process Variation 2.闭环控制[close-cycle; closed-cycle]closed-loop control 3.传递函数[自] transfer function 4.时间延迟[通信] time delay time lag 频带宽度frequency band width ；bandwidth 传感器/换能器sensor ，transducer，sense organ，sensing element；[电子] transducer energy converter 孔板流量计orificeplate flowmeter；orifice meter
《化工仪表与自动化》课程测试试题一 一、填空题（36分） 1、过程控制系统是由_控制器__、_执行器__、__测量变送__和_被控对象_等环节组成。 2、过程控制系统中按被控参数的名称来分有__压力__、_流量___、_温度__、_液位_等控制系统。 3、目前求取过程数学模型的方法有两种。其中一种是根据过程的内在机理，通过__物料_和_能量_物料平衡关系，用__机理建模__的方法求取过程的数学模型。 4、控制对象的干扰通道的动态特性对过渡过程的影响是:干扰通道的时间常数愈大,对被控变量的影响___越小____;干扰通道容量滞后愈多,则调节质量__越差 ____;干扰通道的纯滞后对调节质量_有影响，纯滞后越大，质量越差__。 5、选择控制方案时，总是力图使调节通道的放大倍数（增益）大于__干扰通道 的放大倍数（增益）。 6．某调节系统采用比例积分作用调节器，先用纯比例调整到合适的调节输出，再加入积分作用的后，应_减小调节器的放大倍数_,才能使稳定性不变。 7．描述控制系统的品质指标的参数有最大偏差、衰减比和余差等。8．串级调节系统,一般情况下主回路选择___PID______或__PI__调节规律调节器,副回路选用__P_调节规律调节器；如果副回路采用差压法测流量，应采用 什么装置_开放器___补偿。 9．仪表自动化标准中，气动仪表标准信号范围是0.02~0.1MPa；电Ⅱ型标准信号范围是4~20mA；电Ⅲ型标准信号范围是0~10mA。 二、综合题（54分） 1、（10分）画出气关式类型执行器的两种简单结构示意简图；在控制系统 中如何选择执行器类型？举例说明。 答：
在控制系统中，执行器是按安全原则选择类型的，也就是当控制信号中断时，要保证设备和操作人员的安全。如：加热炉温度控制，当燃料量为操纵变量时，其执行器应选择气开类型，当信号中断时，切断燃料，保证安全。 2、（14分）热电偶为什么要进行冷端温度补偿？有哪些冷端温度补偿方法？原理是什么？ 答：①因为各种显示仪表和热电偶分度表都是在热电偶冷端温度为零的时候做出的。但实际中热电偶冷端温度不等于零，且经常波动，这必然造成输出减少，所以要进行热电偶的冷端温度补偿。 ②热电偶常用的冷端温度补偿方法有：冰浴法、公式计算法、仪表机械零点调整法、电桥补偿法和补偿热电偶 ③ ?冰浴法：用冰槽使t0保持零度。 ?计算法：E AB（t，0）＝E AB（t，t0）＋E AB（t0，0） ?仪表零点调整法：将仪表的机械零点调到t0 ?补偿电桥法：用电桥产生E AB（t0，0）与E AB（t，t0）叠加，即可消除t0变化对测量的影响。 ?补偿热电偶：用与测量热电偶同型号的热电偶进行补偿，用于多支热电偶。 3、（10分）控制器输入偏差是阶跃信号（见下图），请根据已知参数， 画出P、PI的输出响应曲线。 （1）P输出，已知：比例度δ=50% （2）PI输出，已知：比例度δ=100% 积分时间Ti=1分 答：
工业自动化专业（初级）计算题（20道） @@图3所示电路在换路前已建立稳定状态，试用三要素法求开关闭合后的全响应u C (t )。 @@解：（1）求初始值 V c 1010120)0(u =-?=-，V c c 10)0(u )0(u =-=+ （2）求时间常数 s RC 1.01010103=??==-τ （3）求稳态值 V u c 51020120 101010 )(-=-??++= ∞ （4）按三要素法求出全响应 ()()()()[]() 0,155010>+-=∞-++∞=--t V e e u u u t u t s t c c c c @@求图4所示电路的I 1、I 2、U ，并求出各电源发出的功率。 @@解：A I 012224 1=-= A I 2010 80 122-=--= V U 6024123=+?= 12A 电流源发出的功率W U P 7206012121=?== 24V 电压源发出的功率W I P 02412== 80V 电压源发出的功率W I P 16000 20808023=?=-= @@图5所示稳态电路，()()V t t u ?++=301000cos 2206，L 、C 元件参数L = 0.01H ，C = 100μF 试求电压表、电流表、功率表的读数。
@@解：（1）直流分量单独作用时， U 0=6V ，电容相当于开路，电感相当于短路。等效电路如图13-2a 所示，则 V I U A U I LO 210,2.010 2000 0===+= （2）基波分量单独作用时，V U ?=30/201 ，等效电路如图5-2所示。 因为： s rad LC /10001 =，则 LC 串联支路发生串联谐振，LC 串联部分相当于短路。 V j I U A U I L ?==?==120/1010.,30/120/1111 （3）功率表的读数：W I U I U P 2.211202.06cos 11100=?+?=+=? 电流表的读数：A I I I 02.1104.0212 0≈+=+= 电压表的读数：V U U U L L L 2.1010042 12 0≈+= += @@电路如图所示，试用叠加原理求电流I @@解：
自动化练习题库

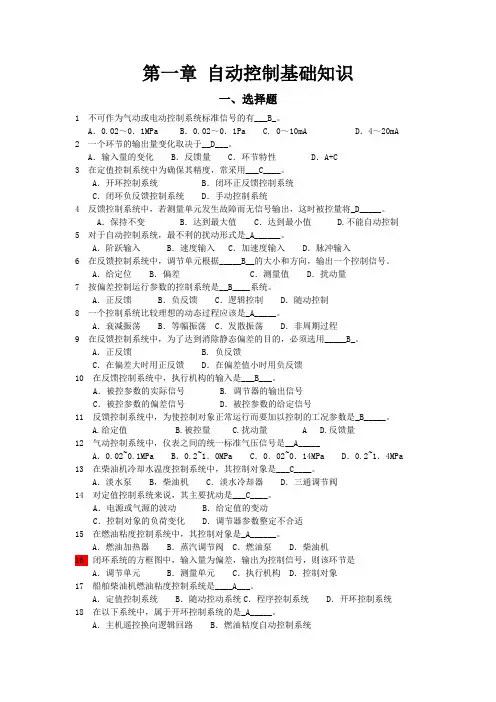

第一章自动控制基础知识 一、选择题 1不可作为气动或电动控制系统标准信号的有___B_。 A．0.02～0．1MPaB．0.02～0．1PaC.0～10mAD．4～20mA 2一个环节的输出量变化取决于__D___。 A．输入量的变化B．反馈量C．环节特性D．A+C 3在定值控制系统中为确保其精度，常采用___C____。 A．开环控制系统B．闭环正反馈控制系统 C．闭环负反馈控制系统D．手动控制系统 4反馈控制系统中，若测量单元发生故障而无信号输出，这时被控量将_D_____。A．保持不变B．达到最大值C．达到最小值D.不能自动控制 5对于自动控制系统，最不利的扰动形式是_A______。 A．阶跃输入B．速度输入C．加速度输入D．脉冲输入 6在反馈控制系统中，调节单元根据_____B__的大小和方向，输出一个控制信号。A．给定位B．偏差C．测量值D．扰动量 7按偏差控制运行参数的控制系统是__B____系统。 A．正反馈B．负反馈C．逻辑控制D．随动控制 8一个控制系统比较理想的动态过程应该是_A_____。 A．衰减振荡B．等幅振荡C．发散振荡D．非周期过程 9在反馈控制系统中，为了达到消除静态偏差的目的，必须选用_____B_。A．正反馈B.负反馈 C．在偏差大时用正反馈D．在偏差值小时用负反馈 10在反馈控制系统中，执行机构的输入是___B___。
