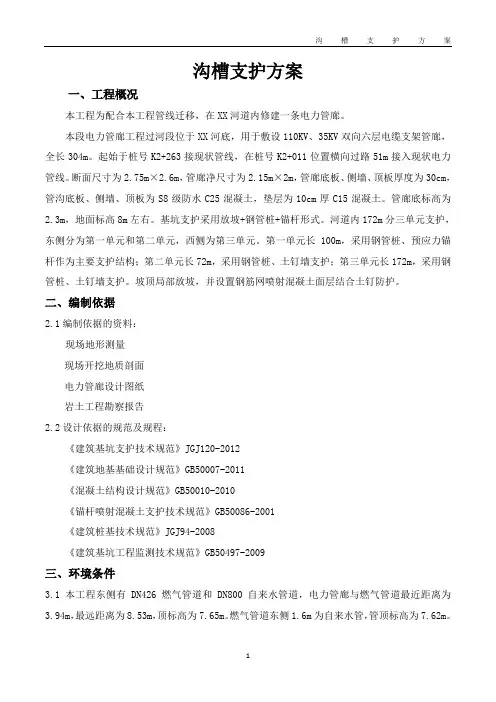

沟槽支护方案
一、工程概况
本工程为配合本工程管线迁移，在XX河道内修建一条电力管廊。
本段电力管廊工程过河段位于XX河底，用于敷设110KV、35KV双向六层电缆支架管廊，全长304m。起始于桩号K2+263接现状管线，在桩号K2+011位置横向过路51m接入现状电力管线。断面尺寸为2.75m×2.6m，管廊净尺寸为2.15m×2m，管廊底板、侧墙、顶板厚度为30cm，管沟底板、侧墙、顶板为S8级防水C25混凝土，垫层为10cm厚C15混凝土。管廊底标高为2.3m，地面标高8m左右。基坑支护采用放坡+钢管桩+锚杆形式。河道内172m分三单元支护，东侧分为第一单元和第二单元，西侧为第三单元。第一单元长100m，采用钢管桩、预应力锚杆作为主要支护结构；第二单元长72m，采用钢管桩、土钉墙支护；第三单元长172m，采用钢管桩、土钉墙支护。坡顶局部放坡，并设置钢筋网喷射混凝土面层结合土钉防护。
二、编制依据
2.1编制依据的资料：
现场地形测量
现场开挖地质剖面
电力管廊设计图纸
岩土工程勘察报告
2.2设计依据的规范及规程：
《建筑基坑支护技术规范》JGJ120-2012
《建筑地基基础设计规范》GB50007-2011
《混凝土结构设计规范》GB50010-2010
《锚杆喷射混凝土支护技术规范》GB50086-2001
《建筑桩基技术规范》JGJ94-2008
《建筑基坑工程监测技术规范》GB50497-2009
三、环境条件
3.1本工程东侧有DN426燃气管道和DN800自来水管道，电力管廊与燃气管道最近距离为3.94m，最远距离为8.53m，顶标高为7.65m。燃气管道东侧1.6m为自来水管，管顶标高为7.62m。
沟槽西侧开挖范围内无管线和构筑物。
3.2地质情况
1、地形地貌
地形：XX路沿线地形整体较为平缓，沿线地形起伏不大。XX桥钻孔孔口现地面标高：7.30-9.57 米。
地貌：沿线地貌属侵蚀堆积缓坡-洪冲积平原。
2、工程地质、水文地质条件
根据钻探揭露，沿线地层结构较简单，层序较清晰，第四系厚度较大，主要由第四系全新统人工填土层（Q4ml）、全新统洪冲积层（Q4al+pl）、上更新统洪冲积层（Q3al+pl）组成。第四系成分以人工填土、粉质黏土、粗砂为主；白沙河桥揭露基岩主要为白垩系青山群安山岩。根据地质柱状图，白沙河河底主要分为五层，自上而下分别为素填土层、粗砂层、粗砾砂层、强风化安山岩层、中风化安山岩层。
（1）素填土层
层厚：0.70~4.20米，层底标高：5.30~14.72米。
（2）粗砂层
揭露层厚：3.80~13.50米，层顶标高：3.70~10.65米。
褐黄色，饱和，中密~密实，矿物成分以长石、石英为主，颗粒级配中等，磨圆较好，含有较多φ1~3cm卵碎石，约10%~30%，含少量黏性土局部夹有粉质黏土薄层。该层天然坡角：水上43.3o，水下26.8o。
（3）粗砾砂层
层厚：3.20~7.90米，层底标高：-8.33~-6.95米。
褐黄色，湿，中密~密实；以长石、石英为主，分选、磨圆差，含有较多角砾、碎石，局部以碎石为主。该层天然坡角：水上43.2o，水下26.7o。
3、地下水
沿线钻孔内见有地下水，根据钻探揭示，地下水类型为第四系孔隙潜水和弱承压水，第四系孔隙潜水主要含水层为填土层、中粗砂层、粗砂层；弱承压水主要赋存于粗砾砂层。孔隙潜水与弱承压水无连续稳定的隔水层，存在一定的水力联系。钻孔揭露地下水埋深约 1.60 -6.50 米。
地下水接受大气降水入渗和白沙河水入渗补给，地下水具有明显的丰、枯水期变化，丰水期水位上升，枯水期水位下降。根据青岛地区经验，地下水水位变幅约1-2 米。排泄方式主要有蒸发和人工开采。
地下水的流向主要受区域侵蚀基准面和地貌的控制，从地下水位反映的形态看，沿线地下水径流方向总体为自西北向东南。
3.3支护止水、排水体系
边坡坡顶进行地面硬化并设置挡水台阶防止地表水排入基坑，基坑底部沿周边设置排水沟与集水井进行集水明排，开挖砂土层前应超前降水疏干。
3.4主要材料控制标准
水泥（用于面层、旋喷桩） ---- P.O32.5普通硅酸盐水泥
水泥（用于锚杆注浆） ---- P.O32.5普通硅酸盐水泥
注浆材料 ---- 水泥浆，水灰比0.5，强度不低于20MPa
3.5主要结构构件控制标准
钢管桩 ---- 桩径160mm，间距500mm
面层 ---- 喷射混凝土，强度等级C20，网筋选用HPB235钢筋绑扎
锚杆 ---- 钻孔注浆工艺，杆体选用HRB335螺纹钢筋
3.6钢管设计参数：
（1）桩长：8m；
（2）桩径：Φ160mm；
（3）钢管壁厚：5mm；
（4）桩距：500mm、1000mm。
3.7锚杆设计参数：
（1）锚杆间距1.5m，锚杆注浆采用水灰比0.5水泥浆，锚杆注浆压力不小于1Mpa；
（2）土钉端部设置Φ14加强筋腰梁；
（3）砂土中锚杆成孔困难，故采用自进式锚杆。
3.8工程量统计：
依据上述设计方案，支护工作量为：
钢管桩：273根；
锚杆：134根；
附：钢管桩平面布置图
四、沟槽支护施工方案
4.1土方开挖
4.1.1将支护平面位置进行场地清理整平，整平至标高7.65m，为钢管桩施工开辟工作面；依次进行钢管桩、锚杆，面层施工；
4.1.2
①土方开挖放坡系数为1:1，开挖前应在基坑中部设置集水坑进行预降水，疏干坑内积水，便于土方及支护施工；
②土方应分层开挖，与支护施工配合进行，分层高度与锚杆、土钉标高相对应，严格控制超深；
③基坑周边应分段开挖，土方分段开挖支护长度不大于
20m；
④开挖临近设计坡面应采用人工开挖修坡，减少扰动，
边坡开挖修整后应尽快封闭并进行支护施工；
⑤下层土石方开挖应在上层锚杆锁定后和浆体达到设计
强度的70%后进行。
4.2 钢管桩
4.2.1钢管桩施工工艺：
桩位放点→打桩机就位→打入钢管桩→移至下一桩
位。
4.2.2桩位放点
钢管桩第一单元间距为0.5m，第二单元间距为1m。由测量人员测放桩位，并做好明显标志。
4.2.3打桩施工
施工前要对准桩位，对点误差在30mm以内，打桩过程宜缓慢，确保桩的垂直度，打桩至基坑底以下2.5m。
4.2.4锚拉措施
钢管桩打入完成后，每隔13m将钢管桩与原桥墩柱锚拉，限制钢管桩水平位移。锚拉采用Φ10mm
钢丝绳拉接。
4.3锚杆施工
锚杆施工前腰梁采用双道20#槽钢（腹板厚度9mm），呈"]["形设置；双道槽钢间采用钢板焊接连接，迎土面与开挖面均应设置，钢腰梁水平向分段连接节点通过钢板焊接。
（1）第一单元锚杆分TD1、MG1、MG2、TD2四种，TD1、TD2击入式土钉，采用Φ18钢筋，在坡顶及坡底设置，TD1倾角90°、TD2倾角15°，水平间距1.5m，TD1锚固段1.5m、TD2锚固段3m。MG1、MG2为Φ50的自进式锚杆，MG1锚固段9m、MG2锚固段10m，倾角15°，水平间距1.5m。腰梁采用C25混凝土，喷射施工。需详见附图。锚杆施工完成后，需对锚杆进行拉拔试验，每300根锚杆抽检1组，每组锚杆数量不少于三根。根据本工程实际情况，需抽检1组进行试验。
（2）第二单元进行分层开挖支护，开挖深度为5.35m左右，上层开挖深度为3m，下层开挖深度为2.35m，中间预留1.5m宽平台。土钉分为6道，其中TD1为竖向锚钉，锚固长度1.5m。TD2—TD6为横向锚钉，锚固长度为3m，倾角为15°。土钉横向采用Φ14钢筋连接做为加强筋。详见附图。
（3）第三单元采用整体开挖放坡支护，土钉分为6道，其中TD1为竖向锚钉，锚固长度1.5m。TD2—TD6为横向锚钉，锚固长度为3m，倾角为15°。土钉横向采用Φ14钢筋连接做为加强筋。详见附图。
4.4面层施工
边坡全坡面设置钢筋网喷射混凝土面层，钢筋网采用d4mm钢筋，间距200mm，分段钢筋网搭接长度应大于300mm，钢筋网与土钉Φ14加强筋绑扎连接，面层厚度为80mm。详见附图。
4.4.1
①喷射混凝土面层施工严格执行《建筑基坑支护技术规程》；
②喷射混凝土强度等级C20，喷射作业应按照规范要求执行；
③地下水以下的坡面设置泄水孔，采用50PVC管，每4-5㎡设置一处，并根据坡面渗水情况适当调整。详见附图。
4.4.2喷射机司机操作应遵守下列规定：
①作业开始时，应先送风，后开机，再给料；结束时，应待料喷完后再开机。
②向喷射机供料应连续均匀，机器正常运作时，料斗内应保证足够的存料。
③喷射作业完毕或因故中断时，必须将喷射机和输料管内的积料清楚干净。
4.4.3喷射手的操作应遵守下列规定：
①喷射手应经常保持喷头具良好的工作性能。
②喷头与喷面宜保持0.6～1.0米的距离。
③喷射手随时调整出水量，保持喷面平整，呈湿润光泽，无干斑或流淌现象。
4.4.4喷射养护
喷射结束一天后开始喷水养护，喷水要求整个坡面湿润，每天一次。
4.4.5喷射设备
采用国产Z-3型转子式喷射机，利用6.0m3空气压缩机风动力。
4.5排水系统
坡底设排水沟，高宽均300mm，M10水泥砂浆抹面，沿排水沟根据水量大小设集水坑。坡顶设挡水台阶，挡水台阶高度330mm，宽度为145mm。
4.6管线、沟槽监测
①沟槽施工及基础施工过程中对坡顶及管线顶位移和沉降进行监测。
②监测设备采用全站仪和水准仪进行观测，观测精度不低于1mm，监测频率为2次/天，开挖、变形速率异常及特殊天气加大监测频度。
③坡顶位移预警值为沟槽开挖深度的3‰，当位移速率连续三日大于3mm/天，应进行监控报警。
④监测过程中应及时进行数据整理和信息反馈，对每个监测点绘制变化曲线图，发现问题及时上报。监测点布置详见附图。
五、险情预防措施
当沟槽边坡变形过大、过快、周边出现沉降开裂等险情时应暂停施工，根据险情原因和现场允许条件选用如下应急措施：
1、坡脚被动区临时压重或坡脚被动侧土体加固；
2、基坑周边环境允许时坡顶卸土，并严格控制卸土程序；
3、做好坡顶、坡面临时排水、封面处理；
4、增设锚杆、土钉对支护结构临时加固；
5、对发生险情区域加强监测；
六、工程质量组织体系
1、组织保证
2、过程控制
在整个施工过程中，质量上贯彻执行GB/T1900-ISO9001标准和公司质量手册和程序作业文件，，在施工过程中各道工序派专业人员负责质量管理，严格执行设计、规范和技术交底中对各道工序提出的技术与质量要求，信守一切质量承诺，杜绝一切质量隐患，并按规范和监理工程师要求作好各种隐蔽记录。
3、组织体系
本工程实行项目经理责任制，由项目经理统筹安排整个施工过程。
项目经理：X
技术负责：X
施工员: X
安环部：X
测量员：X
项目部各部门职责：
项目经理：负责整个工程的施工调度及管理工作，对工程负总责。
技术部：施工现场指导技术工作，对施工质量负全责。
施工部：施工管理，对施工进度、施工措施负责。
安全部：检查施工现场安全生产，对施工安全负责。
4、资料控制
及时认真地作好各项工程的施工记录，隐蔽工程检查验收记录，质量检查验收记录和竣工资料归档的整理工作。
5、材料控制
（1）施工材料、水泥、钢筋、碎石和外加剂必须有产品合格证，对三大材要做相应的产品进场试验。
（2）施工前要有砼配合比通知单，钢筋焊接试验报告。
七、安全生产保证措施
7.1环境保护措施
1、现场做到场地平整，道路畅通。无长流水、长明灯。工地封闭管理。废料做到日集日清，集中堆放，专人管理，统一清运。
2、防止施工噪声污染，尽量减少施工噪声，施工机械要性能良好并尽可能低速运转。控制作业时间，以不影响居民的休息。
3、防止扬尘、扬砂，减小环境污染。
4、防止施工运输中随地散落，设专人打扫，落实施工现场“门前三包”。
7.2安全生产措施
1、开挖沟槽前，了解施工区域内原有地下管线及其它影响正常开挖设施的分布情况。
管廊东侧存在两排管线，分别为DN426燃气管道与DN800自来水管，其中燃气管道与沟槽北侧最大距离为8m，向南距离逐渐变小。两条管线在南侧护岸前12m处与之相交。南侧存在一条DN1200自来水管与沟槽相交，相交位置距离南侧护岸20m处。管道相交处需先人工开挖探坑，摸清管钱位置后再进行施工。
2、在沟槽内设置排水沟，及时排水。
3、沟槽开挖后两侧用钢管设置1.2m高防护栏进行围护。
4、开挖过程中应注意土壁的变动情况，要经常注意边坡是否有裂缝、疏松危险征兆。特别是雨后，一旦发现，立即停止一切作业，待处理和加固后，才能进行施工。
5、当土方开挖到支撑处，必须按要求及时防护，防护后，才能继续施工。
6、由于沟槽开挖后，底部不可避免会有少量积水，因此特别注意用电安全，经常检查各种用电设施、漏电保护器及电缆线的完好性，严禁乱拖乱拉。施工现场使用标准配电箱。施工电器设备的保护接地、接零措施严格实施。经常对现场用电设备进行安全检查，定期测试漏电开关及接地电阻，发现隐患立即整改。
7、抽水时槽内作业人员应返回地面，不得有人在槽内边抽水边作业，移动泵机必须先拉
闸切断电源。
8、进入施工现场人员一律戴安全帽，系好帽带，并接受入场教育。
9、沟槽支护采用放坡+钢管桩+锚杆形式+高压喷射砼护壁，保证基坑的稳定性，放坡比例为1:1，并在沟槽中部设置1.5m宽临时台阶，上下基坑搭设临时马道。
10、土方开挖时，应有专人指挥，防止机械伤人或坠土伤人，挖掘机的工作范围内，不准进行其它工作。挖土应自上而下，逐层进行，严禁先挖坡脚或逆坡挖土；使用机械挖土前,要先发出信号,挖土时,在挖掘机的旋转半径范围内,不许进行其他工作。装土的时候,任何人都不得留在装土车上。沟槽底不得超挖。挖掘机挖至槽底时，留20-30厘米用人工挖土。
11、在沟槽开挖过程中，加强对沟槽量测和对周围管线的监测工作，根据量测和监测反馈的信息，及时支护，确保沟槽稳定。
12、沟槽边1m以内不得堆土、堆料、停置机具；沟槽开挖时，两人操作间距应大于2.5m。多台机械开挖，挖掘机间距应大于10m。
13、土方外运时,所有运输及装卸机械必须遵守其相应的安全操作规程,司机持证上岗,进入市区时遵守交通法规,不超运超载。对运输设备必须定期进行安全检查；运输车辆在施工区域要缓慢通行，在坡道上停放时要采取防溜放措施。
14、重物距边坡应有一定距离，汽车不小于3m，起重机不小于4m，土方堆放不小于1m，堆土高度部不超过1.5m，材料堆放应不小于1m；挖掘机也按规定离坡边有一定的安全距离，以防塌方，造成翻车事故，一般距离不小于1-1.5m。
15、沟槽施工现场地面上必须有专人看守，看守人员不得擅自离岗。槽上人员不得向槽内扔抛物品，避免物体打击事故。
16、土方开挖时，禁止酒后作业，严禁嬉戏打闹，禁止操作与自己无关的机械设备；
17、如遇下雨天，对未进行面层施工的沟槽两侧边坡，铺篷布进行覆盖，防止强降雨对边坡造成冲刷，保证沟槽开挖、支护的安全性。
附：边坡受力验算
