变压器运行特性分析与效率曲线
二、理论分析
2.效率和效率特性
变压器运行时将产生损耗。变压器的损耗分为铜耗和铁耗，每一类又包括基本损耗和杂散损耗。其中铁耗可视为不变损耗。基本铜耗是指电流流过绕组时所产生的直流电阻损耗。杂散铜耗主要是指漏磁场引起电流集肤效应，使绕组的有效电阻增大所增加的铜耗，以及漏磁场在结构部件中所引起的涡流损耗等。
变压器的总损耗为
''22
k Fe Cu Fe R mI p p p P +=+=∑ 式中，电阻。为归算到二次侧的短路为相数；''
R k m
变压器的输入有功功率为1P ，输出功率为2P ，总损耗功率为P ∑，所以效率为 P
P P P P ∑+==2212η 由于电力变压器的效率很高，用直接负载法测量1P 和2P 在算出效率，很难得到准确的结果，因此工程上常采用间接法来计算效率，由空载试验测出铁耗，由短路试验测出铜耗在计算效率。此时效率为
kN
O N kN O P I P I S P I P P P 2222221cos 11***+++-=∑-=?η 给定以上的参数即可绘制效率曲线。
图3.变压器的效率曲线
有数学分析
2
=
dI
dη
可知在变压器的铜耗等于铁耗时，变压器的效率达到最
大。
图4.效率曲线的最大值
说明：图中铁耗与铜耗值与对应的坐标值并不一一对应。
附程序源代码
3.变压器的效率曲线
function xiaolv1
p0=2.4;
pk=11.6;
sn=1000;
j=0.8;
a=zeros(1,1000);
b=zeros(1,1000);
for i=2:1:1000
a(i)=a(i-1)+0.001;
b(i)=1-(p0+(a(i)^2)*pk)/(a(i)*sn*0.8+p0+(a(i)^2)*pk); end
hold on
plot(a,b)
xlabel('I2的标幺值 ')
ylabel('效率 ')
4.效率曲线的最大值
function xiaolv2
p0=2.4;
pk=11.6;
sn=1000;
j=0.8;
a=zeros(1,1000);
b=zeros(1,1000);
cu=zeros(1,1000);
fe=zeros(1,1000);
for i=2:1:1000
a(i)=a(i-1)+0.001;
b(i)=1-(p0+(a(i)^2)*pk)/(a(i)*sn*0.8+p0+(a(i)^2)*pk); fe(i)=p0;
cu(i)=(a(i)^2)*pk;
end
fe2=fe/14;
cu2=cu/20;
hold on
plot(a,b,'r-')
plot(a,fe2,'g:')
plot(a,cu2,'b-')
课程设计名称：电机与拖动课程设计 题目：变压器运行特性分析计算 专业： 班级： 姓名： 学号：
课程设计成绩评定表
变压器在我们的生活中无处不在，为了适应不同的使用目的和工作条件，现实生活中有很多种类型的变压器，常用的变压器有：电力变压器、特殊用途的电源变压器、测量用变压器、控制变压器，且这些类型的变压器在结构和性能上的差别也很大。虽然这些变压器有所不同，但是它们的基本原理是相同的。本设计通过对变压器的变换关系即电压变换、电流变换、阻抗变换，分析研究出变压器运行时的基本方程式，并通过相应的折算得出变压器的等值电路，从而完成对变压器空载，变压器负载运行，变压器空载合闸，变压器副边突然短路时的分析与计算。为了简化计算、减少计算量，本设计在相应的计算上使用MATLAB软件进行辅助。通过本设计的研究计算能对变压器的分析和计算方法有初步的了解，对变压器出现空载、负载运行、空载合闸、副边突然短路时的电压、电流变化有准确的认识。 关键词：变压器；基本方程式；折算；等值电路；MATLAB计算
1 变压器结构及其组成部分 (1) 1.1变压器的基本结构 (1) 1.1.1铁芯 (1) 1.1.2绕组 (1) 1.1.3油箱和冷却装置 (2) 1.1.4绝缘套管 (2) 1.1.5其他构件 (2) 1.2变压器的额定值 (2) 2变压器的变换关系 (4) 2.1电压变换 (4) 2.2电流变换 (4) 2.3阻抗变换 (5) 3变压器等值电路及其折算关系 (6) 4变压器空载时的分析与计算 (8) 5变压器负载运行时的分析与计算 (9) 6变压器副边突然短路时分析计算 (10) 7结论 (11) 8心得体会 (12) 参考文献 (13)
变压器损耗计算公式 简介: 负载曲线的平均负载系数越高,为达到损耗电能越小,要选用损耗比越小的变压器;负载曲线的平均负载系数越低,为达到损耗电能越小,要选用损耗比越大的变压器. 将负载曲线的平均负载系数乘以一个大于1的倍数,通常可取1-1.3,作为获得最佳效率的负载系数,然后按βb＝(1/R)1/2计算变压器应具备的损耗比. 关键字:变压器 1、变压器损耗计算公式 (1)有功损耗:ΔP＝P0+KTβ2PK -------(1) (2)无功损耗:ΔQ＝Q0+KTβ2QK -------(2) (3)综合功率损耗:ΔPZ＝ΔP+KQΔQ ----(3) Q0≈I0%SN,QK≈UK%SN 式中:Q0——空载无功损耗(kvar) P0——空载损耗(kW) PK——额定负载损耗(kW) SN——变压器额定容量(kVA) I0%——变压器空载电流百分比. UK%——短路电压百分比 β——平均负载系数 KT——负载波动损耗系数 QK——额定负载漏磁功率(kvar) KQ——无功经济当量(kW/kvar) 上式计算时各参数的选择条件: (1)取KT＝1.05; (2)对城市电网和工业企业电网的6kV~10kV降压变压器取系统最小负荷时,其无功当量KQ＝0．1kW/kvar; (3)变压器平均负载系数,对于农用变压器可取β＝20%;对于工业企业,实行三班制,可取β＝75%; (4)变压器运行小时数T＝8760h,最大负载损耗小时数:t＝5500h; (5)变压器空载损耗P0、额定负载损耗PK、I0%、UK%,见产品资料所示. 2、变压器损耗的特征 P0——空载损耗,主要是铁损,包括磁滞损耗和涡流损耗; 磁滞损耗与频率成正比;与最大磁通密度的磁滞系数的次方成正比. 涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比. PC——负载损耗,主要是负载电流通过绕组时在电阻上的损耗,一般称铜损.其大小随负载电流而变化,与负载电流的平方成正比;(并用标准线圈温度换算值来表示). 负载损耗还受变压器温度的影响,同时负载电流引起的漏磁通会在绕组内产生涡流损耗,并在绕组外的金属部分产生杂散损耗. 变压器的全损耗ΔP=P0+PC 变压器的损耗比=PC /P0 变压器的效率=PZ/(PZ+ΔP),以百分比表示;其中PZ为变压器二次侧输出功率. 3、变压器节能技术推广 1) 推广使用低损耗变压器; (1)铁芯损耗的控制
课程设计名称：电机与拖动课程设计 # 题目：变压器运行特性分析计算 专业： （ 班级： 姓名： 学号：
课程设计成绩评定表
变压器在我们的生活中无处不在，为了适应不同的使用目的和工作条件，现实生活中有很多种类型的变压器，常用的变压器有：电力变压器、特殊用途的电源变压器、测量用变压器、控制变压器，且这些类型的变压器在结构和性能上的差别也很大。虽然这些变压器有所不同，但是它们的基本原理是相同的。本设计通过对变压器的变换关系即电压变换、电流变换、阻抗变换，分析研究出变压器运行时的基本方程式，并通过相应的折算得出变压器的等值电路，从而完成对变压器空载，变压器负载运行，变压器空载合闸，变压器副边突然短路时的分析与计算。为了简化计算、减少计算量，本设计在相应的计算上使用MATLAB软件进行辅助。通过本设计的研究计算能对变压器的分析和计算方法有初步的了解，对变压器出现空载、负载运行、空载合闸、副边突然短路时的电压、电流变化有准确的认识。 关键词：变压器；基本方程式；折算；等值电路；MATLAB计算
、 1 变压器结构及其组成部分 (1) 变压器的基本结构 (1) 铁芯 (1) 绕组 (1) 油箱和冷却装置 (2) 绝缘套管 (2) 其他构件 (2) 变压器的额定值 (2) 2变压器的变换关系 (4) ' 电压变换 (4) 电流变换 (4) 阻抗变换 (5) 3变压器等值电路及其折算关系 (6) 4变压器空载时的分析与计算 (8) 5变压器负载运行时的分析与计算 (9) 6变压器副边突然短路时分析计算 (10) 7结论 (11) 8心得体会 (12) 参考文献 (13) |

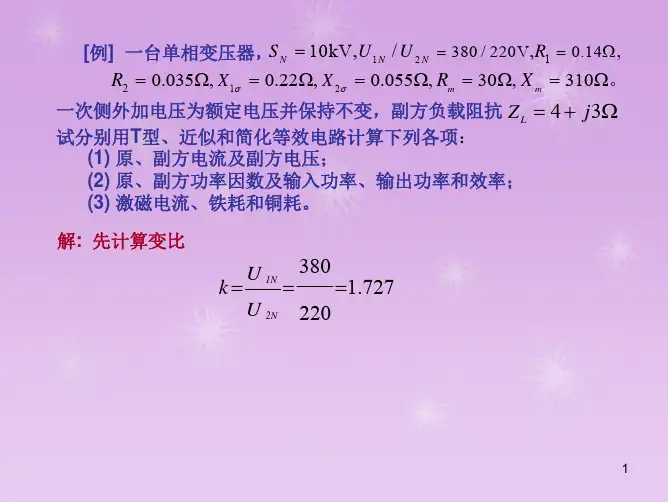

第 6 章?? 变压器的基本理论 1.分析变压器内部的电磁过程。 2.分析电压、电流、磁势、磁通、感应电势、功率、损耗等物理量之间的关系。 3.建立变压器的等效电路模型和相量图。 4.利用等效电路计算分析变压器的各种性能。 6-1?? 变压器的空载运行 一.空载运行物理分析 一次侧接额定电压U1N，二次侧开路的运行状态称为空载运行（i2=0）。 空载时一次侧绕组中的电流i0为空载(或叫激磁)电流，磁势F0=I0N1叫励磁磁势。 F0产生的磁通分为两部分，大部分以铁心为磁路（主
磁路），同时与一次绕组N1和二次绕组N2匝链，并在两个绕 组中产生电势e1和e2，是传递能量的主要媒介，属于工作磁通，称为主磁通Ф。 另一部分磁通仅与原方绕组匝链，通过油或空气形成闭路，属于非工作磁通，称为原方的漏磁通Ф1σ。 铁心由高导磁硅钢片制成，导磁系数μ为空气的导磁系数的2000倍以上，所以大部分磁通都在铁心中流动，主 磁通约占总磁通的99％以上，而漏磁通占总磁通的1％以下。 问题6-1：主磁通和漏磁通的性质和作用是什么 规定正方向：电压U1与电流I0同方向，磁通Ф正方向与电流I0正方向符合右手螺旋定则。电势E与I0电流的正 方向相同。 由于磁通在交变，根据电磁感应定律： e1= -N1 dΦ/dt e2= -N2 dΦ/dt e1σ= -N1 dФ1σ/dt 二.电势公式及电势平衡方程式推导 空载时，主磁通Ф在一次侧产生感应电势E1，在二次侧产生感应电势E2，一次侧的漏磁通Ф1σ在一次侧漏抗电 势E1σ。 假设磁通为正弦波Ф=Фm sin ωt??? 则
e1= -N1 dΦ/dt=-N1 dФm sin ωt/dt = -N1Фmωcosωt=N1Фmωsin (ωt-90°) =E1m sin (ωt－90°) 电势在相位上永远滞后于它所匝链的磁通90o。?? 其最大值:E1m= ω N1Фm? = 2π f N1Фm 其有效值:E1=E1m/sqrt(2) = 2π f N1Фm/ = f N1Φm 这就是电机学最重要的“”公式。说明了感应电势E1与磁通Φm、频率f、绕组匝数N1成正比。 同样可以推出e2和e1σ的公式： e2=E2m sin(ωt-90°) E2m=N2Φmω E2= f N2 Φm e1σ=-N1dΦ1σ/dt =N1Φ1σmωsin(ωt-90°)? E1σm=ω N1Φ1σm E1σ= f N1Φ1σm 由于漏磁路的磁导率μo为常数，Φ1σm=L1σI I0，故E1σ= N12L1σI0=X1σI0，即E1σ可用漏抗压降的形式表示。 以上推导涉及到的电磁量均为正弦变化，可以用相量来表示。用相量时可同时表示有效值和相位。 E1σ=-jX1σI0
变压器的平均负荷功率如何计算 [ 标签：变压器负荷,变压器,平均 ] (、荌靜-.. 回答:1 人气:16 解决时间:2009-08-23 16:45 满意答案好评率：0% 简介：负载曲线的平均负载系数越高，为达到损耗电能越小，要选用损耗比越小的变压器；负载曲线的平均负载系数越低，为达到损耗电能越小，要选用损耗比越大的变压器。将负载曲线的平均负载系数乘以一个大于1的倍数，通常可取1-1.3，作为获得最佳效率的负载系数，然后按βb＝（1/R）1/2计算变压器应具备的损耗比。 关键字：变压器 1、变压器损耗计算公式 （1）有功损耗：ΔP＝P0＋KTβ2PK-------（1） （2）无功损耗：ΔQ＝Q0＋KTβ2QK-------（2） （3）综合功率损耗：ΔPZ＝ΔP＋KQΔQ----（3） Q0≈I0％SN，QK≈UK％SN 式中：Q0——空载无功损耗（kvar） P0——空载损耗（kW） PK——额定负载损耗（kW） SN——变压器额定容量（kVA） I0％——变压器空载电流百分比。 UK％——短路电压百分比 β——平均负载系数 KT——负载波动损耗系数 QK——额定负载漏磁功率（kvar） KQ——无功经济当量（kW／kvar） 上式计算时各参数的选择条件： （1）取KT＝1.05； （2）对城市电网和工业企业电网的6kV～10kV降压变压器取系统最小负荷时，其无功当量KQ＝0．1kW／kvar； （3）变压器平均负载系数，对于农用变压器可取β＝20％；对于工业企业，实行三班制，可取β＝75％； （4）变压器运行小时数T＝8760h，最大负载损耗小时数：t＝5500h； （5）变压器空载损耗P0、额定负载损耗PK、I0％、UK％，见产品资料所示。 2、变压器损耗的特征 P0——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗； 磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。 涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。 PC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。 负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。 变压器的全损耗ΔP=P0 PC 变压器的损耗比=PC/P0 变压器的效率=PZ/（PZ ΔP），以百分比表示；其中PZ为变压器二次侧输出功率。
一、变压器的外特性及电压变化率 变压器空载运行时，若一次绕组电压U 1不变，则二次绕组电压U 2 也是不变的。 变压器加上负载之后，随着负载电流I 2的增加，I 2 在二次绕组内部的阻抗压降也 会增加，使二次绕组输出的电压U 2 随之发生变化。另一方面，由于一次绕组电 流I 1随U 2 增加，因此I 2 增加时，使一次绕组漏阻抗上的压降也增加，一次绕组 电动势E 1和二次绕组电动势E 2 也会有所下降，这也会影响二次绕组的输出电压 U 2。变压器的外特性是用来描述输出电压U 2 随负载电流I 2 的变化而变化的情况。 当一次绕组电压U 1和负载的功率因数cosφ 2 一定时，二次绕组电压U 2 与负载电 流I 2 的关系，称为变压器的外特性。它可以通过实验求得。功率因数不同时的 几条外特性绘于图2—17中，可以看出，当cosφ 2=1时，U 2 随I 2 的增加而下降 得并不多；当cosφ 2降低时，即在感性负载时，U 2 随I 2 增加而下降的程度加大， 这是因为滞后的无功电流对变压器磁路中的主磁通的去磁作用更为显著，而使 E 1和E 2 有所下降的缘故；但当cosφ 2 为负值时，即在容性负载时，超前的无功 电流有助磁作用，主磁通会有所增加，E 1和E 2 亦相应加大，使得U 2 会随I 2 的增 加而提高。以上叙述表明，负载的功率因数对变压器外特性的影响是很大的。 图2－17 变压器外特性 在图2—17中，纵坐标用U 2／U 2N 之值表示，而横坐标用I 2 ／I 2N 表示，使得在坐 标轴上的数值都在0～1之间，或稍大于1，这样做是为了便于不同容量和不同电压的变压器相互比较。 一般情况下，变压器的负载大多数是感性负载，因而当负载增加时，输出电压U 2 总是下降的，其下降的程度常用电压变化率来描述。当变压器从空载到额定负 载（I 2=I 2N ）运行时，二次绕组输出电压的变化值ΔU与空载电压（额定电压） U 2N 之比的百分值就称为变压器的电压变化率，用ΔU％来表示。

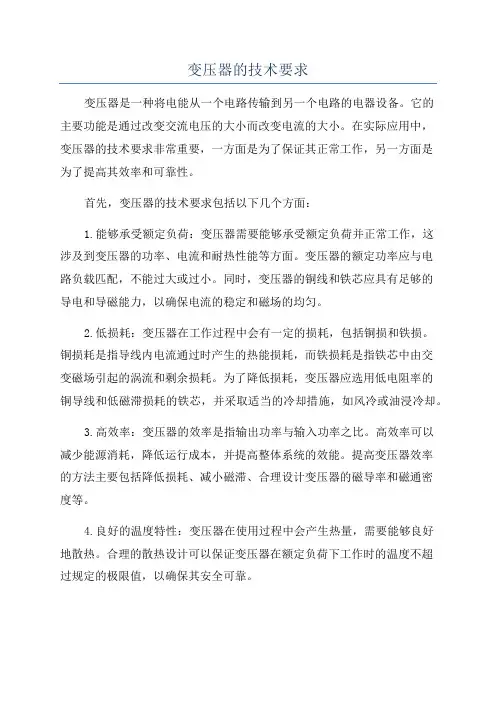

变压器的损耗计算分析 在电力系统中变压器是利用效率最高的电气设备之一，一般中、小变压器都可达96~98％。在电力系统中，累积变压器的总损耗可占20~25％。 （一）变压器的空载损耗 此损耗包括铁芯中磁滞和涡流损耗及空载电流在初级线圈电阻上的损耗，前者称为铁损后者称为铜损。由于空载电流很小，后者可以略去不计，因此，空载损耗基本上就是铁损。 影响铁损的因素很多，以数学式表示，则 式中P n、P w——表示磁滞损耗和涡流损耗 k n、k w——常数 f——变压器外施电压的频率赫 B m——铁芯中最大磁通密度韦／米2 n——什捷因麦兹常数，对常用的硅钢片，当B m=（1．0～1．6）韦／米2时，n≈2，对目前使用的方向性硅钢片，取2．5～3．5。 根据变压器的理论分析，科假定初级感应电势为E1（伏），则： E1=K f B m（2） K为比例常数，由初级匝数及铁芯截面积而定，则铁损为： 由于初级漏阻抗压降很小，若忽略不计， E1=U1 （4） 可见，变压器的铁损与外施电压有很大关系如果电压V为一定值，则铁损不变，（因为f不变），又因为正常运行时U1=U1N，故空载损耗又称不变损耗．如果电压波动，则空载损耗即变化。 （二）负载损耗 此损耗是指变压器初、次级线圈中电流在电阻上产生的铜损耗及励磁电流在励磁电阻上产生的铁损耗。当电流为额定电流时，后者很小，可以不计，故主要是电流在初、次级线圈电阻上的铜损。 对三相变压器在任意负载时，铜耗表达式：
式中I1——初级线圈的负载电流 I2’——次级线圈折算到初级的电流 R1——初级线圈的电阻 R2’——次级线圈折算得初级的电阻 由上式可见，变压器的铜损和负载电流的平方成正比。考虑到负载运行时，负载电流的变化，故此损耗又称可变损耗。 若令β表示负载系数,即 则铜损 式中～线圈电流为额定值时的铜损。 （三）附加损耗 此损耗包括附加铁损及附加铜损，由于这两种损耗数量很小，又难以测定，可以不计。总之，变压器的损耗主要是不变损耗和可变损耗。 变压器的效率，其计算公式 如果负载的性质一定，令φ2表示功率因数角，则在额定电压下，三相变压器输出功率 S N——变压器的额定容量。输入功率，可根据功率平衡得到 （8）式表明变压器的效率和其额定容量初、负载的性质与大小以及变压器本身的损耗有关。
变压器运行特性分析与效率曲线 二、理论分析 2.效率和效率特性 变压器运行时将产生损耗。变压器的损耗分为铜耗和铁耗，每一类又包括基本损耗和杂散损耗。其中铁耗可视为不变损耗。基本铜耗是指电流流过绕组时所产生的直流电阻损耗。杂散铜耗主要是指漏磁场引起电流集肤效应，使绕组的有效电阻增大所增加的铜耗，以及漏磁场在结构部件中所引起的涡流损耗等。 变压器的总损耗为 ''22 k Fe Cu Fe R mI p p p P +=+=∑ 式中，电阻。为归算到二次侧的短路为相数；'' R k m 变压器的输入有功功率为1P ，输出功率为2P ，总损耗功率为P ∑，所以效率为 P P P P P ∑+==2212η 由于电力变压器的效率很高，用直接负载法测量1P 和2P 在算出效率，很难得到准确的结果，因此工程上常采用间接法来计算效率，由空载试验测出铁耗，由短路试验测出铜耗在计算效率。此时效率为 kN O N kN O P I P I S P I P P P 2222221cos 11***+++-=∑-=?η 给定以上的参数即可绘制效率曲线。
图3.变压器的效率曲线 有数学分析 2 = dI dη 可知在变压器的铜耗等于铁耗时，变压器的效率达到最 大。 图4.效率曲线的最大值 说明：图中铁耗与铜耗值与对应的坐标值并不一一对应。 附程序源代码 3.变压器的效率曲线 function xiaolv1 p0=2.4; pk=11.6; sn=1000; j=0.8; a=zeros(1,1000); b=zeros(1,1000); for i=2:1:1000 a(i)=a(i-1)+0.001; b(i)=1-(p0+(a(i)^2)*pk)/(a(i)*sn*0.8+p0+(a(i)^2)*pk); end hold on plot(a,b) xlabel('I2的标幺值 ') ylabel('效率 ') 4.效率曲线的最大值 function xiaolv2 p0=2.4; pk=11.6; sn=1000;
1、电力变压器的工作原理及工作特点 1.1 初始磁化曲线 当电流从0逐渐增加，线圈中的磁场强度H也随之增加，这样就可以测出若干组B,H值。以H为横坐标，B为纵坐标，画出B随H的变化曲线，这条曲线称为初始磁化曲线。当H增大到某一值后，B几乎不再变化，这时铁磁材料的磁化状态为磁饱和状态。此时的磁感应强度Bs叫做饱和磁感应强度。这种磁化曲线一般如下图中曲线所示： 1.2 磁滞回线 当铁磁质达到磁饱和状态后，如果减小磁化场H，介质的磁化强度M（或磁感应强度B）并不沿着起始磁化曲线减小，M（或B）的变化滞后于H的变化。这种现象叫磁滞。在磁场中，铁磁体的磁感应强度与磁场强度的关系可用曲线来表示，当磁化磁场作周期的变化时，铁磁体中的磁感应强度与磁场强度的关系是一条闭合线，这条闭合线叫做磁滞回线。如下图：
1.3 基本磁化曲线 铁磁体的磁滞回线的形状是与磁感应强度（或磁场强度）的最大值有关，在画磁滞回线时，如果对磁感应强度（或磁场强度）最大值取不同的数值，就得到一系列的磁滞回线，连接这些回线顶点的曲线叫基本磁化曲线。 如下图： B B m A B r R H e e H ' H -H m O H m R ' r B ' A '
1.4 变压器 1.4.1 定义：变压器（英语：Transformer）是应用法拉第电磁感应定律而升高或降低电压的装置。变压器通常包含两组或以上的线圈和铁心。主要用途是升降交流电的电压、改变阻抗及分隔电路。如下图： 1.4.2 基本原理：一个简单的单相变压器由两块导电体组成。当其中一块导电体有一些不定量的电流(如交流电或脉冲式的直流电) 通过，便会产生变动的磁场。根据电磁的互感原理，这变动的磁场会使第二块导电体产生电势差。假如第二块导电体是一条闭合电路的一部份，那么该闭合电路便会产生电流。电力于是得以传送。在通用的变压器中，有关的导电体是由(多数为铜质的) 电线组成线圈，因为线圈所产生的磁场要比一条笔直的电线大得多。变压器的原理是由
一、变压器的运行特征 变压器的运行特征主要有外特征与效率特性，而表征变压器运行性能的主要指标则有电压变化率和效率。 1、电压变化率 1）外特性 变压器一次侧接上额定电压，二次侧开路时，二次侧空载电压就等于二次侧额定电压，外特性是指一次侧加额定电压，负载功率因数cosφ2一定时，二次侧端电压随负载电流变化的关系，即U2=f (I2)。变压器在纯电阻和感性负载时，外特性是下降的，而客性负载时可能是上翘的。 2）电压变化率 负载电流变化，变压器副边端电压将随着发生变化。电压调整率是变压器负载时副边端电压变化程度的一种程度。假定变压器原边接电源电压，副边开路时的端电压为额定值，当副边接入负载后，即使原来电压保持不变，副边端电压不再是额定值，原边电压保持为额定值，负载功率因数为常数，空载和负载的副边端电压之差与副边额定电压的比值，即电压变化的标么值称为电压变化率，用⊿U*表示 即 ⊿U*=(U20-U2)/U2N 式中U20—副边空载电压 U2—时的副边端电压 由于副边空载端电压U20等于副边额定电压U2N，经过折算后，公式1可写成 ⊿U*=(U20-U2)/U2N=(U'2N-U'2)/U'2N=(U10-U'2)/U1N 电压变化率是变压器的主要性能指标之一，负载电流变化时，副边端电压变化的原因，是变压器内部存在电阻和漏抗而引起内部电压降。副边电压的变化程度，即⊿U*的大小，不仅同变压器本身的阻抗有关，而且与负载的大小和性能有关。 综合上述，负载为感性时，φ2角为正值，故电压变化率为正值，即负载时的副边电压恒比空载电压低；负载为容性，φ2角为负值，故电压变化率有可能为负值，亦即负载时的副边电压可能高于空载电压。 为了保证供电电压的质量，尽可能保持副边电压的稳定，这就需要进行调压。在电力系统中调压的方法很多，例如调节发电机出口电压，用同步调相机，在负载端并联电容器等。但采用最多、最普遍的还是变压器调压。电力变压器的调压方式有两种：一种是无载调压，即在切断负载（或停电）后，用无励磁分接开关改变高压绕组分接头调压；另一种是有载分接开关调压，后者调压速度快，调压范围可达到额定电压的20%。中小型电力变压器一般三个 分接头，记作U N±2×2.5%或U N ±8×1.25%等。 2、效率 1）变压器的功率 变压器的额定容量是由额定电压和额定电流的乘积即视在功率表示的S=UI，所以变压器的整体尺寸决定视在功率，其中，额定电压决定于变压器铁芯磁通的多少，因而决定铁芯的截面。 变压器的输出功率P2=U2I2cosφ2是与φ2有关的，所以在同样的容许发热情况下，输出功率的大小取决于负载的性质（cosφ2），负载功率因数cosφ2愈高，输出功率愈大，如
摘要：介绍了环形变压器的特性和优点，阐明了应用中要注意的事项，通过实例介绍了环形变压器的设计计算方法。 关键词：变压器；环形变压器；设计 1引言 环形变压器是电子变压器的一大类型，已广泛应用于家电设备和其它技术要求较高的电子设备中，它的主要用途是作为电源变压器和隔离变压器。环形变压器在国外已有完整的系列，广泛应用于计算机、医疗设备、电讯、仪器和灯光照明等方面。 我国近十年来环形变压器从无到有，迄今为止已形成相当大的生产规模，除满足国内需求外，还大量出口。国内主要用于家电的音响设备和自控设备以及石英灯照明等方面。 环形变压器由于有优良的性能价格比，有良好的输出特性和抗干扰能力，因而它是一种有竞争力的电子变压器，本文拟就它的特点作一介绍。 2环形变压器的特点 环形变压器的铁心是用优质冷轧硅钢片（片厚一般为0.35mm以下），无缝地卷制而成，这就使得它的铁心性能优于传统的叠片式铁心。环形变压器的线圈均匀地绕在铁心上，线圈产生的磁力线方向与铁心磁路几乎完全重合，与叠片式相比激磁能量和铁心损耗将减小25％，由此带来了下述一系列的优点。 1）电效率高铁心无气隙，叠装系数可高达95％以上，铁心磁导率可取～（叠片式铁心只能取～），电效率高达95％以上，空载电流只有叠片式的10％。 2）外形尺寸小，重量轻环形变压器比叠片式变压器重量可以减轻一半，只要保持铁心截面积相等，环形变压器容易改变铁心的长、宽、高比例，可以设计出符合要求的外形尺寸。 3）磁干扰较小环形变压器铁心没有气隙，绕组均匀地绕在环形的铁心上，这种结构导致了漏磁小，电磁辐射也小，无需另加屏蔽都可以用到高灵敏度的电子设备上，例如应用在低电平放大器和医疗设备上。 4）振动噪声较小铁心没有气隙能减少铁心感应振动的噪音，绕组均匀紧紧包住环形铁心，有效地减小磁致伸缩引起的“嗡嗡”声。 5）运行温度低由于铁损可以做到kg，铁损很小，铁心温升低，绕组在温度较低的铁心上散热情况良好，所以变压器温升低。 6）容易安装环形变压器只有中心一个安装螺杆，特别容易在电子设备中进行快速安装与拆卸。 3环形变压器的分类 根据国外文献介绍，环形变压器可分为标准型、经济型及隔离型等三类，各类的特点是 1）标准型电源变压器产品系列容量8～1500VA，有较小的电压调整率、满载运行温升仅为40℃，允许短时超载运行，适合于要求高的使用场合。 初次级绕组间采用B级（130℃）的聚酯薄膜绝缘，要求至少包三层绝缘
一、按变压器的效率最高时的负荷率βM来计算变压器容量 当建筑物的计算负荷确定后，配电变压器的总装机容量为： S=Pjs/βb×cosφ2(KVA) (1) 式中Pjs ——建筑物的有功计算负荷KW; cosφ2——补偿后的平均功率因数，不小于0.9; βb——变压器的负荷率。 因此，变压器容量的最终确定就在于选定变压器的负荷率βb。 我们知道，当变压器的负荷率为： βb=βM=Po/PKH (2) 时效率最高 式中Po——变压器的空载损耗; PKH ——变压器的短路损耗。 然而高层建筑中设备用房多设于地下层，为满足消防的要求，配电变压器一般选 用干式或环氧树脂浇注变压器，表一为国产SGL型电力变压器最佳负荷率。 表国产SGL型电力变压器最佳负荷率βm 容量(千伏安) 500 630 800 1000 1250 1600 空载损耗(瓦) 1850 2100 2400 2800 3350 3950 负载损耗(瓦) 4850 5650 7500 9200 11000 13300 损失比α2：2.62 2.69 3.13 3.20 3.28 3.37 最佳负荷率βm% 61.8 61.0 56.6 55.2 55.2 54.5 技术文章选择变压器容量的简便方法: 我们在平时选用配电变压器时,如果把变压器容量选择过大,就会形成“大马拉小车”的现象。这不仅增加了设备投资,而且还会使变压器长期处于空载状态,使无功损失增加。如果变压器容量选择过小,将会使变压器长期处与过负荷状态,易烧毁变压器。因此,正确选择变压器容量是电网降损节能的重要措施之一,在实际应用中,我们可以根据以下的简便方法来选择变压器容量。高频变压器 变压器容量本着“小容量，密布点”的原则，配电变压器应尽量位于负荷中心，供电半径不超过0.5千米。
第2章 变压器的运行原理 第4节 变压器的运行特性 一、填空题 1、引起变压器电压变化率变化的原因是 。 2、变压器电源电压一定，其二次端电压的大小决定于 、 和 。 3、变压器短路阻抗越大，电压变化率 ，稳态短路电流 ，突然短路电流 。 4、变压器在其他条件不变的情况下，电源频率下降，则0Φ ，0I ，Fe p ，σ1x ， u ? 。 （填变化情况） 5、变压器原边额定电压U 1N =220V ，副边额定电压U 2N =330V ，当副边接负载后，实际的副边电压U 2=300V ，则电压变化率△U=_________。 6、变压器运行时的效率与 、 和 、 有关，当 变压器的效率最大。 7、变压器运行时基本铜耗可视为 ，基本铁耗可视为 。 8、变压器的空载损耗p 0=600W ，短路损耗p k =1920W ，则最大效率时的负载系数m β=_________。 二、单项选择题 1、一台变压器在（ ）时效率最高。 （A ）1=β （B ）常数=K p p /0 （C ）Fe Cu p p = （D ）N S S = 2、某三相电力变压器带阻感性负载运行，在负载电流相同的条件下2cos ?越高，则（ ）。 （A ）U ?越大，效率越高； （B ）U ?越大，效率越低； （C ）U ?越小，效率越低； （D ）U ?越小，效率越高。 3、变压器绕组和铁芯在运行中会发热，其发热的主要因素是( )。 （A ）电流 （B ）电压 （C ）铁损和铜损 （D ）电感 4、变压器一次侧为额定电压时，其二次侧电压( )。 （A ）必然是额定值； （B ）随着负载电流的大小和功率因数的高低而变化； （C ）随着所带负载的性质而变化； （D ）无变化规律。 5、变压器所带的负荷是电阻、电感性的，其外特性曲线呈现( )。 （A ）上升形曲线；（B ）下降形曲线；（C ）近于一条直线；（D ）无规律变化。 6、变压器负载呈容性，负载增加时，副边电压（ ）。 （A ）呈上升趋势； （B ）不变； （C ）可能上升或下降。

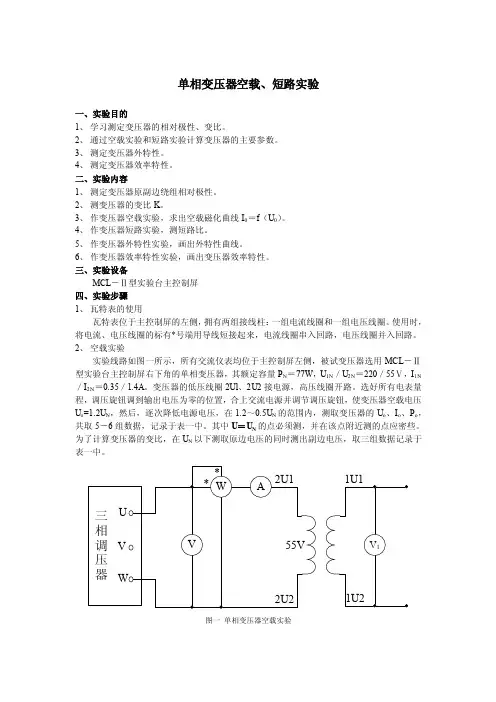

变压器的空载试验和短路试验（转载） (2009-10-09 12:56:03) 空载试验----->铁损 短路试验----->铜损 变压器的空载试验指的是通过变压器的空载运行来测定变压器的空载电流和空载损耗。一般说来，空载试验可以在变压器的任何一侧进行。通常将额定频率的正弦电压加在低压线圈上而高压侧开路。为了测出空载电流和空载损耗随电压变化的曲线，外施电压要能在一定范围内进行调节。 变压器空载时，铁芯中主磁通的大小是由绕组端电压决定的，当变压器施加额定电压时，铁芯中的主磁通达到了变压器额定工作时的数值，这时铁芯中的功率损耗也达到了变压器额定工作下的数值，因此变压器空载时输入功率可以认为全部是变压器的铁损。一般电力变压器在额定电压时，空载损耗约为额定容量的0.1%~1%。 变压器的短路试验通常是将高压线圈接至电源，而将低压线圈直接短接。由于一般电力变压器的短路阻抗很小，为了避免过大的短路电流损坏变压器的线圈，短路试验应在降低电压的条件下进行。用自耦变压器调节外旋电压，使电流在0.1~1.3倍额定电流范围变化。原边电流达到额定值时，变压器的铜损相当于额定负载时的铜损，因外施电压较低，铁芯中的工作磁通比额定工作状态小得多，铁损可以忽略不计，所以短路试验的全部输入功率基本上都消耗在变压器绕组上，短路试验可测出铜损。通常电力变压器在额定电流下的短路损耗约为额定容量的0.4%~4%，其数值随变压器容量的增大而下降。 变压器空载试验和负载试验的目的和意义 变压器的损耗是变压器的重要性能参数，一方面表示变压器在运行过程中的效率，另一方面表明变压器在设计制造的性能是否满足要求。变压器空载损耗和空载电流测量、负载损耗和短路阻抗测量都是变压器的例行试验。
变压器的分类及特点 （1）变压器的分类 变压器按工作频率可分为低频变压器、中频变压器和高频变压器。 变压器按磁芯材料不同，可分为高频、低频和整体磁芯三种。 高频磁芯是铁粉磁芯，主要用于高频变压器，具有高导磁率的特性，使用频率一般在1~200kHz。低频磁芯是硅钢片，磁通密度一般在6000~16000，主要用于低频变压器；根据硅钢片的形状不同可分为EI（壳型、日型）、UI、口型和C 型，几种常见的硅钢片形状如图7所示。 图7 几种常见的硅钢片形状 整体磁芯分为三种类型，即环形磁芯（T CORE）、棒状铁芯（R CORE）和鼓形铁芯（DR CORE），这三种磁芯的外形如图8所示。
图8 三种整体磁芯外形 （2）低频变压器 低频变压器用来传输信号电压和信号功率，还可实现电路之间的阻抗匹配，对直流电具有隔离作用。低频变压器又可分为音频变压器和电源变压器两种；音频变压器又分为级间耦合变压器、输人变压器和输出变压器，其外形均与电源变压器相似。 音频变压器的主要作用是实现阻抗变换、耦合信号以及将信号倒相等。因为只有在电路阻抗匹配的情况下，音频信号的传输损耗及其失真才能降到最小。 （a）级间耦合变压器。级间耦合变压器用在两级音频放大电路之间，作为耦合元件，将前级放大电路的输出信号传送至后一级，并做适当的阻抗变换。 （b）输入变压器。在早期的半导体收音机中，音频推动级和功率放大级之间使用的变压器为输人变压器，起信号耦合、传输作用，也称为推动变压器。 输人变压器有单端输人式和推挽输入式。若推动电路为单端电路，则输人变压器为单端输人式；若推动电路为推挽电路，则输入变压器为推挽输入式。 （c）输出变压器。输出变压器接在功率放大器的输出电路与扬声器之间，主要起信号传输和阻抗匹配的作用。输出变压器也分为单端输出变压器和推挽输出变压器两种。 （d）电源变压器。电源变压器的作用是将50Hz、2⒛Ⅴ交流电压升高或降低，变成所需的各种交流电压。按其变换电压的形式，可分为升压变压器、降压变压器和隔离变压器等；按其形状构造，可分为长方体或环形（俗称环牛）等。 常见的低频变压器外形如图9所示。 （a）低频变压器外形
变压器的分类及特点 时间:2013-06-22 09:27来源:作者: （1）分类 变压器按工作频率可分为低频变压器、中频变压器和高频变压器。 变压器按磁芯材料不同，可分为高频、低频和整体磁芯三种。 高频磁芯是铁粉磁芯，主要用于高频变压器，具有高导磁率的特性，使用频率一般在1~200kHz。低频磁芯是硅钢片，磁通密度一般在6000~16000，主要用于低频变压器；根据硅钢片的形状不同可分为EI（壳型、日型）、UI、口型和C型，几种常见的硅钢片形状如图7所示。
图7 几种常见的硅钢片形状
整体磁芯分为三种类型，即环形磁芯（T CORE）、棒状铁芯（R CORE）和鼓形铁芯（DR CORE），这三种磁芯的外形如图8所示。 图8 三种整体磁芯外形 （2）低频变压器 低频变压器用来传输信号电压和信号功率，还可实现电路之间的阻抗匹配，对直流电具有隔离作用。低频变压器又可分为音频变压器和电源变压器两种；音频变压器又分为级间耦合变压器、输人变压器和输出变压器，其外形均与电源变压器相似。
音频变压器的主要作用是实现阻抗变换、耦合信号以及将信号倒相等。因为只有在电路阻抗匹配的情况下，音频信号的传输损耗及其失真才能降到最小。 （a）级间耦合变压器。级间耦合变压器用在两级音频放大电路之间，作为耦合元件，将前级放大电路的输出信号传送至后一级，并做适当的阻抗变换。 （b）输入变压器。在早期的半导体收音机中，音频推动级和功率放大级之间使用的变压器为输人变压器，起信号耦合、传输作用，也称为推动变压器。 输人变压器有单端输人式和推挽输入式。若推动电路为单端电路，则输人变压器为单端输人式；若推动电路为推挽电路，则输入变压器为推挽输入式。 （c）输出变压器。输出变压器接在功率放大器的输出电路与扬声器之间，主要起信号传输和阻抗匹配的作用。输出变压器也分为单端输出变压器和推挽输出变压器两种。 （d）电源变压器。电源变压器的作用是将50Hz、220V交流电压升高或降低，变成所需的各种交流电压。按其变换电压的形式，可分为升压变压器、降压变压器和隔离变压器等；按其形状构造，可分为长方体或环形（俗称环牛）等。 常见的低频变压器外形如图9所示。

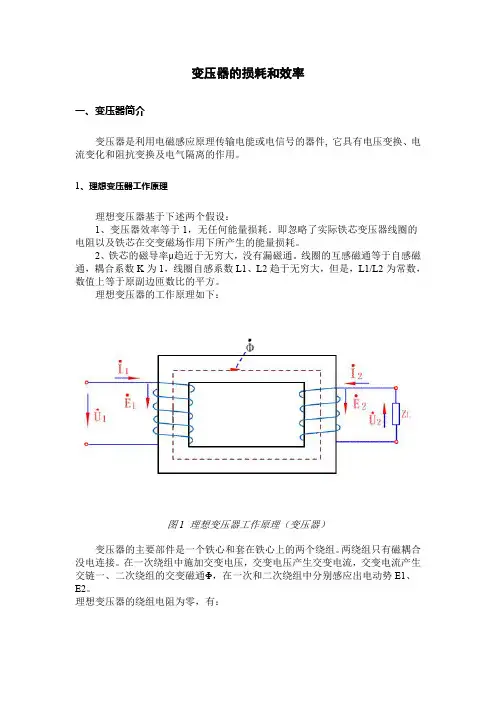

变压器的损耗和效率 一、变压器简介 变压器是利用电磁感应原理传输电能或电信号的器件,它具有电压变换、电流变化和阻抗变换及电气隔离的作用。 1、理想变压器工作原理 理想变压器基于下述两个假设： 1、变压器效率等于1，无任何能量损耗。即忽略了实际铁芯变压器线圈的电阻以及铁芯在交变磁场作用下所产生的能量损耗。 2、铁芯的磁导率μ趋近于无穷大，没有漏磁通。线圈的互感磁通等于自感磁通，耦合系数K为1，线圈自感系数L1、L2趋于无穷大，但是，L1/L2为常数，数值上等于原副边匝数比的平方。 理想变压器的工作原理如下： 图1理想变压器工作原理（变压器） 变压器的主要部件是一个铁心和套在铁心上的两个绕组。两绕组只有磁耦合没电连接。在一次绕组中施加交变电压，交变电压产生交变电流，交变电流产生交链一、二次绕组的交变磁通Φ，在一次和二次绕组中分别感应出电动势E1、 E2。 理想变压器的绕组电阻为零，有：
E1=-U1，E2=-U2 假设一次和二次线圈的匝数分别为N1和N2，一次和二次绕组铰链的磁链分别为Ψ1和Ψ2，根据电磁感应定律，下述方程组成立： U1=-E1=-dΨ1/dt=d(N1Φ)/dt=N1dΦ/dt（a） U2=-E2=-dΨ2/dt=d(N2Φ)/dt=N2dΦ/dt（b） （a）式除以（b）式，可得： U1/U2=N1/N2（1） 理想变压器效率等于1，一次与二次绕组之间在能量传输过程中没有损耗，可知： U1I1=U2I2 联立式（1）可得： I1/I2=N2/N1（2） （1）式除以（2）式，可得： (U1/I1)/(U2/I2)=(N1/N2)2 U1/I1及U2/I2分别为一次和二次绕组的阻抗，分别记为Z1和Z2，则： Z1/Z2=(N1/N2)2（3） （1）、（2）、（3）三式分别表示了理想变压器的电压变换、电流变换和阻抗变换关系。 2、实际变压器工作原理 实际变压器绕组电阻不为零； 实际变压器交变磁通在铁芯中会产生涡流损耗和磁滞损耗； 实际变压器铁芯磁导率为有限值，一次绕组产生的磁通会有部分与空气形成磁路，不与二次绕组铰链，称为漏磁通Φσ1，同样，二次绕组也会产生漏磁通Φσ2。 因此： E1≠U1、E2≠U2。 同时铰链一次绕组和二次绕组的磁通称为主磁通Φ。由于空气的磁滞很大，一般主磁通远远大于漏磁通。 实际变压器效率小于1，其工作原理如下：
变压器运行特性数字仿真 专题报告 学生姓名： 班级： 学号： 指导教师： 所在单位：电气工程学院 提交日期：2018
作业评分
一、概述 （一）电压调整率 对于负载来说，变压器相当于一个交流电源，其运行特性主要有外特性和效率特性，电压调整率和运行效率是与之对应的反映变压器运行性能的主要指标。 1、定义 由于变压器一、二次绕组都有漏阻抗，负载电流流过时必然在这些漏阻抗上产生压降，二次侧电压将随负载的变化而变化。为了描述这种电压变化的大小， 引入了电压调整率。电压调整率定义为：变压器一次绕组施加额定电压 ， 由空载到给定负载时二次电压代数差与二次额定电压 的比值，即 2、对变压器运行的影响 当一次电压为额定值 ，负载功率因数 不变时，二次电压 与负载 电流的关系称为电压调整特性，也称外特性。当负载为额定值，功 率因数为指定值（通常为0.8滞后）时的电压调整率，称为额定电压调整率，它是变压器的一个重要性能指标，反映了变压器输出电压的稳定性。显然，电压调整率只是对所设计的额定负载而言的，不随负载的改变而改变，换句话说，设计时只考虑额定负载状态那个点。当负载轻时(小于额定负载)，输出电压高于设计值，负载重时，输出电压低于设计值。过高的电压调整率会使变压器的温升超过规定值,并使输出电压变化增大,影响负载特性，特别在负载变化较大或工作环境温度变化大的场合。 3、对电力系统的影响及意义 电力系统中负载的变化对运行电压影响较大，在夏季用电高峰期表现得极为突出。电压的变化，在直观上影响电力设施的正常运行，在微观上主要是损耗加大。为了保证供电的电压质量和安全运行，往往采取调压等手段将用户终端电压控制在一定围之。 （二）运行效率 U V 1N U 2N U 20222120000002 2221001001001N N N N N U U U U U U U U U U U * '---= ?=?=?=-V 1N U 2 cos ?2 U 2I ()22U f I =
初中生就会的变压器的主要计算公式： 第一步：变压器的功率= 输出电压* 输出电流（如果有多组就每组功率相加） 得到的结果要除以变压器的效率，否则输出功率不 足。100W以下除0.75，100W-300W除0.9，300W 以上除0.95.事实上变压器的骨架不一定很合适计 算结果，所以这只是要设计变压器的功率，比如一 个变压器它的输入220V,输出是12V 8A，那么它的 需要的功率是12*8/0.75=128W，后面的例子以此参 数为例（市售的产品一般不会取理论上的值，因为 它们考虑的更多是成本，所以它们选的功率不会大 这么多） 第二步：决定需要的铁芯面积；需要的铁芯面积=1.25变压器的功率.单位为平方厘米。上例的铁芯面 积是1.25*128=14.142=14.2平方厘米 第三步：选择骨架，铁芯面积就是铁芯的长除以3（得到的数就是舌宽，就是中间那片的宽度），再乘以铁芯要 叠的厚度，如上例它应该选择86*50或86*53的骨 架，从成本考虑选86*50，它的面积是 8.6/3*5=14.333，由于五金件的误差，真实的面积大 约是14.0。这个才是真实的铁芯面积 第四步：计算每V电压需要的匝数，公式：
100000000÷4.44*电源频率*铁芯面积*铁芯最大磁感应强度 当电源电压为50Hz时（中国大陆），代入以上公式，得到以下公式; 450000÷铁芯面积*铁芯最大磁感应强度 铁芯最大磁感应强度一般取10000—14000（高斯）之 间，质量好的取14000-12000，一般的取 10000-12000，个人一般取中间12000，这个取值直 接影响到匝数，取值大了变压器损耗也大，小了线 又要多，就要在成本和损耗中折中选择 以上例: 450000÷14.0*12000=2.678=2.7 初极220V即220*2.7=594匝，次级12V即 12*2.7=32.4匝。由于次级需有损耗，所以需要增 加损耗1.05—1.03（线小补多些，线大补少些）。 即32.4*1.04=33.7=34匝。这样空载电压会稍高， 但是负载会降到正常电压。 第五步;选择线径，线径很多电工书里都会有一个表注明是 4.5A或2.5A的电流密度时电线可以通过的电流，
实验二十六单相铁心变压器特性的测试 一、实验目的 1. 通过测量，计算变压器的各项参数。 2. 学会测绘变压器的空载特性与外特性。 二、原理说明 1. 图26-1为测试变压器参数的电路。由各仪表读得变压器原边（AX，低压侧）的 图26-1 U1、I1、P1及付边（ax，高压侧）的U2、I2，并用万用表R×1档测出原、副绕组的电阻R1和R2，即可算得变压器的以下各项参数值： U1I2 电压比Ku＝──，电流比K I＝──， U2I1 U1U2 原边阻抗Z1＝──，副边阻抗Z2＝──， I1 I2 Z1 阻抗比＝──，负载功率P2＝U2I2cosφ2， Z2 损耗功率P o＝P1－P2， P1 功率因数＝───，原边线圈铜耗P cu1＝I21R1， U1I1 副边铜耗P cu2＝I22R2，铁耗P Fe＝P o－(P cu1＋P cu2) 2. 铁芯变压器是一个非线性元件，铁心中的磁感应强度B决定于外加电压的有效值U。当副边开路（即空载）时，原边的励磁电流I10与磁场强度H成正比。在变压器中，副边空载时，原边电压与电流的关系称为变压器的空载特性，这与铁芯的磁化曲线（B-H曲线）是一致的。 空载实验通常是将高压侧开路，由低压侧通电进行测量，又因空载时功率因数很低，故测量功率时应采用低功率因数瓦特表。此外因变压器空载时阻抗很大，故电压表应接在电流表外侧。 3. 变压器外特性测试。 为了满足三组灯泡负载额定电压为220V的要求，故以变压器的低压(36V)绕组作为原 边，220V 的高压绕组作为副边，即当作一台升压变压器使用。
在保持原边电压U1(＝36V)不变时，逐次增加灯泡负载（每只灯为15W），测定U1、U2、I1和I2，即可绘出变压器的外特性，即负载特性曲线U2＝f(I2)。 四、实验内容 1. 用交流法判别变压器绕组的同名端（参照实验十九）。 2.利用实验屏上的“铁芯变压器”及HE-17中的灯组负载，按图26-1线路接线。其中W、N为主屏上三相调压输出的插孔。A、X为变压器的低压绕组，a、x 为变压器的高压绕组。即电源经屏内调压器接至低压绕组，高压绕组220V接Z L即15W的灯组负载（3只灯泡并联），经指导教师检查后方可进行实验。 3. 将调压器手柄置于输出电压为零的位置（逆时针旋到底），合上电源开关，并调节调压器，使其输出电压为36V。当负载开路及逐次增加（最多亮5个灯泡）时，记下五个仪表的读数(自拟数据表格)，绘制变压器外特性曲线。实验完毕将调压器调回零位，断开电源。 当负载为4个及5个灯泡时，变压器已处于超载运行状态，很容易烧坏。因此，测试和记录应尽量快，总共不应超过3分钟。实验时，可先将5只灯泡并联安装好，断开控制每个灯泡的相应开关，通电且电压调至规定值后，再逐一打开各个灯的开关，并记录仪表读数。待开5灯的数据记录完毕后，立即用相应的开关断开各灯。 4. 将高压侧（副边）开路，确认调压器处在零位后，合上电源，调节调压器输出电压，使U1从零逐次上升到1.2倍的额定电压(1.2×36V)，分别记下各次测得的U1，U20和I10数据，记入自拟的数据表格，用U1和I10绘制变压器的空载特性曲线。 五、实验注意事项 1. 本实验是将变压器作为升压变压器使用，并用调节调压器提供原边电压U1，故使用调压器时应首先调至零位，然后才可合上电源。此外，必须用电压表监视调压器的输出电压，防止被测变压器输出过高电压而损坏实验设备，且要注意安全，以防高压触电。 2. 由负载实验转到空载实验时,要注意及时变更仪表量程。 3. 遇异常情况，应立即断开电源，待处理好故障后，再继续实验。 六、预习思考题 1. 为什么本实验将低压绕组作为原边进行通电实验？此时,在实验过程中应注意什么问题? 2. 为什么变压器的励磁参数一定是在空载实验加额定电压的情况下求出？
