吸塑盘工艺流程
一、吸塑打样
客户认可电脑设计稿后，生产调度会根据吸塑产品的复杂程度决定采用哪种方式开发模具（石膏模、铜模、铝模），开发周期3-5天。吸塑打样以石膏模打样居多。其操作步骤是：
1.先将实物用手工泥糊出成型轮廓；
2.放到吸塑打版机上成型泡壳毛胚；
3.用配好的吸塑专用石膏倒入泡壳毛胚中，风干后形成石膏毛胚；
4.采用电动铣床对石膏毛胚和规则形状进行深加工；
5.手工打磨和手工添加部件；
6.将各个抛光好的石膏部件粘合成完整的石膏模；
7.再放入吸塑打版机吸塑成型完整的样品；
8.按成品尺寸，手工切边、封边，完成全部打样过程。如果有需求，印刷打样部门同时会将吸塑样品所用的纸卡、不干胶或彩盒一起制作，他们会借助全开的印刷数码打样机能将实际印刷结果反映出来。
二、制作生产模具
样品被客户认可后，通常会下一定数量的生产订单。生产调度会根据产量、吸塑成型的复杂程度决定采用哪种模具量产： 1、
采用石膏模生产
模具制作过程类似于吸塑打样，优点在于生产周期短，成本最低，制作一整版（60X110cm)模具只需一到两天时间，不足之处在于吸塑成品表面粗糙，生产中模具容易碎裂，耐用性差无法成型深度大、复杂度高、片材厚的产品。 2、采用电镀铜模
其工艺是将打好样的泡壳表面喷上一层导电剂，再放入电解槽内镀上厚厚的
铜层，电镀过程需要72小时，接着要对铜模进行灌石膏（增加硬度）、抛光、打气眼处理，采用电镀铜模生产的优点是吸塑制品表面光滑，成本适中，耐用性适中，缺点是模具制作周期长，无法完成精密吸塑制品的生产。 3、采用吸塑铝模生产，
模具制作需要先采用电脑设计图纸，再采用CNC数控铣床加工，优点是制作周期适中，后期模具处理时间短（钻气眼工作在CNC加工时完成），吸塑产品尺寸精度高，模具耐用性强，缺点是成本高。
由于全自动高速吸塑成型机的成型范围是66X110cm左右，所以不管是石膏模、铜模还是铝模，都需要将单个的模具拼在一起，达到成型尺寸，我们都称这个过程为拼版，需要拼在打好气孔的铝板或木板上，拼好后的整版模具我们称之为底模。
对于吸塑成型深度大的产品，还需要制作上模，在底模将片材真空吸成型的同时，从片材上方施加压力，将片材均匀地拉伸到每一个部位，否则会引起局部厚度过薄。生产模具的整个制作周期应为5至7天。
三、吸塑成型生产
采用全自动高速吸塑成型机生产，其基本原理是：
将成卷的片材拉进电炉烘箱内加热至软化状态，乘热再拉到吸塑模具上方，模具上移并抽真空，将软化的片材吸附到模具表面，同时将冷却水以雾状喷于成型片材表面，使其硬化，成型的片材再自动被拉至贮料箱，气动裁刀将成型与未成型片材分离，从而完成全部过程。
吸塑产品出现的主要质量问题大多在此过程发生：
1.吸塑不到位，是指形状变形，没有吸塑成与模具相同形状的产品；
2.吸塑
过度，是指产品过薄；
3.拉线，是指成型产品上出现不应有的线痕；
4.厚薄不均。这些问题都需要在上好模具后，调试到位，包括：片材前进的时间、加热的温度和时间、抽真空的强度和时间、上模下落的位置、时间和深度、拼版中模具的摆放位置、模具间是否加附件等等。
四、冲床加工
吸塑成型的大版面产品必须经过冲床，用一块刀版分割成为单一的产品。其原理是在冲床的底台上有一大张塑料砧板，将大版面成型产品放在砧板上，并把事先做好的刀模卡在单一产品上，通过冲床的上下运动，裁断出单一的成品,但这种裁断方式的不足之处在于砧板和刀模比较容易损坏,从而造成切边不光滑,有毛边,对于质量要求高的泡壳,需要用冷冲模(一个公模,一个母模)和冷冲床加工。
吸塑生产工艺流程吸塑生产过程可包括: 一.客户询价; 二.业务部门报价; 三.吸塑模具电脑辅助设计; 四.泡壳模具的开发和打样; 五.制作泡壳的生产模具; 六.吸塑成型生产; 七.冲床裁切; 八.分检包装; 一、客户发出询价请求：途径一打电话询价，途径二发传真询价，途径三发Email询价，途径四通过网络聊天工具询价。客户必须提供吸塑制品的长、宽、高和所用材料的厚度、颜色和型号（PVC、PET、PS），产品数量和生产周期。 二、业务部门报价：吸塑制品单价的高低跟以下因素有关：吸塑制品的长、宽、高和吸塑成型的复杂程度；所用材料的类型、厚度和颜色；吸塑产品的后道加工工艺（折边、打孔、封边等）、订单数量和订单周期。报价员会以客户的样品和描述有一个最初报价，最终报价会在打样之后报出。 三、吸塑模具的电脑辅助设计：客户对于报价基本认可后，会将要求、实物或是吸塑样品交到业务部，生产调度会要求电脑设计部将客户的实物扫描并结合印刷品的设计，制作出吸塑制品的平面设计图 四、泡壳模具的开发和打样：客户认可电脑设计稿后，生产调度会根据吸塑产品的复杂程度决定采用哪种方式开发模具（石膏模、铜模、铝模），开发周期3-5天。吸塑打样以石膏模打样居多，其操作步骤是：1.先将实物用手工泥糊出成型轮廓；2.放到吸塑打版机上成型泡壳毛胚；3.用配好的吸塑专用石膏倒入泡壳毛胚中，风干后形成石膏毛胚；4.采用电动铣床对石膏毛胚和规则形状进行深加工；5.手工打磨和手工添加部件；6.将各个抛光好的石膏部件粘合成完整的石膏模；7.再放入吸塑打版机吸塑成型完整的样品；8.按成品尺寸，手工切边、封边，完成全部打样过程。如果有需求，印刷打样部门同时会将吸塑样品所用的纸卡、不干胶或彩盒一起制作，他们会借助全开的印刷数码打样机能将实际印刷结果反映出来，由深正电业伺服丝杆吸塑机阙龙宇提供，微信号：412152899。 五、制作生产模具：样品被客户认可后，通常会下一定数量的生产订单。生产调度会根据产量、吸塑成型的复杂程度决定采用哪种模具量产：采用石膏模生产，模具制作过程类似于吸塑打样，优点在于生产周期短，成本最低，制作一整版（60X110cm)模具只需一到两天时间，不足之处在于吸塑成品表面粗糙，生产中模具容易碎裂，耐用性差无法成型深度大、复杂度高、片材厚的产品。采用电镀铜模，其工艺是将打好样的泡壳表面喷上一层导电剂，再放入电解槽内镀上厚厚的铜层，电镀过程需要72小时，接着要对铜模进行灌石膏（增加硬度）、抛光、打气眼处理，采用电镀铜模生产的优点是吸塑制品表面光滑，成本适中，耐用性强，缺点是模具制作周期长，无法完成精密吸塑制品的生产。采用吸塑铝模生产，模具制作需要先采用电脑设计图纸，再采用CNC数控铣床加工，优点是制作周期适中，后期模具处理时间短（钻气眼工作在CNC加工时完成），吸塑产品尺寸精度高，模具耐用性强，缺点是成本高。由于全自动高速吸塑成型机的成型范围是66X110cm左右，所以不管是石膏模、铜模还是铝模，都需要将单个的模具拼在一起，达到成型尺寸，我们都称这个过程为拼版，需要拼在打好气孔的铝板或木板上，拼好后的整版模具我们称之为底模。对于吸塑成型深度大的产品，还需要制作上模，在底模将片材真空吸成型的同时，从片材上方施加压力，将片材均匀地拉伸到每一个部位，否则会引起局部厚度过薄。生产模具的整个制作周期应为5至7天。 六、吸塑成型生产：采用全自动高速吸塑成型机生产，其基本原理是：将成卷的片材拉进电炉烘箱内加热至软化状态，乘热再拉到吸塑模具上方，模具上移并抽真空，将软化的片材吸附到模具表面，同时将冷却水以雾状喷于成型片材表面，使其硬化，成型的片材再自动被拉至贮料箱，气动裁刀将成型与未成型片材分离，从而完成全部过程。吸塑产品出现的主要质量问题大多在此过程发生：1.吸塑不到位，是指形状变形，没有吸塑成与模具相同形状的产品；2.吸塑过度，是指产品过薄；3.拉线，是指成型产品上出现不应有的线痕；4.厚薄不均。这些问题都需要在上好模具后，调试到位，包括：片材前进的时间、加热的温度和时间、抽真空的强度和时间、上模下落的位置、时间和深度、拼版中模具的摆放位置、模
装配式建筑施工工艺流程实例图解 装配式建筑已不在陌生，特别在近几年，3D打印技术的出现之后，装配式建筑将会成为新型建筑主流。作为一名工程人，一定要知道装配式建筑的施工工艺流程。下面我们就一起对比分析装配式与传统建筑的5大优势有哪些? 装配式建筑施工工艺流程工艺流程图解： 1、安装外墙板(三明治夹心保温板) 2、墙板连接件安装、板缝处理。 3、叠合梁安装 4、内墙板安装。 5、柱、剪力墙钢筋绑扎。 6、电梯井道内模板安装。 7、剪力墙 9、墙柱模板拆除、楼板支撑搭设、安装叠合式楼板。 10、吊装楼梯梯段。 11、工作面安装安全防护措施。 12、楼板拼缝处抗裂钢筋安装。 13、楼板内预埋管线安装、面层钢筋绑扎。 14、楼板混凝土浇筑。 15、进入上一层结构施工，拆除栏杆，吊装外墙板。 装配式建筑工艺与传统建筑工艺对比的5大优势： 1、施工现场施工取消外架，取消了室内、外墙抹灰工序，钢筋由工厂统一配送，楼板底模取消，墙体塑料模板取代传统木模板，现场建筑垃圾可大幅减少。
装配式： 传统式： 2、PC构件在工厂预制，构件运输至施工现场后通过大型起重机械吊装就位。操作工人只需进行扶板就位，临时固定等工作，大幅降低操作工人劳动强度。 装配式： 传统式： 3、门窗洞预留尺寸在工厂已完成，尺寸偏差完全可控。室内门需预留的木砖、砼块在工厂也完成，定位精确，现场安装简单，安装质量易保证。 装配式： 传统式： 4、保温板夹在两层混凝土板之间，且每块墙板之间有有效的防火分隔，可以达到系统防火A级，避免大面积火灾隐患。且保温效果好，保温层耐久性好，外墙为混凝土结构，防水抗渗效果好。 装配式： 传统式： 5、取消了内外粉刷，墙面均为混凝土墙面，有效避免开裂，空鼓、裂缝等墙体质量通病，同时平整度良好，可预先涂刷涂料或施工外饰面层或采用艺术混凝土作为饰面层，避免外饰面施工过程中的交叉污损风险。 装配式： 传统式： 工程人，每天学一点儿，进步一点!
工艺流程图托盘 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
1、目的： 为了保证产品的质量，方便生产工艺的管理，提高生产效率，特制订以下生产流程图。 2、工作要求： 要求各个生产部门严格按照以下工艺流程图来严格作业，确保产品质量。 3、工艺流程图 4 关键工序控制点(为关键控制点) 4.1.1 PP片材的关键控制点：确保所采购的原材料（PP片材）符合制成品卫生标准的要求。 4.1.2 吸塑成型工序关键控制点：温度、真空度、加热时间、真空时间、冷风时间。 4.1.3成品关键控制点：包装生产过程应进行消毒，并对其有效包装以防尘、防潮、防霉、防污染。 关键工序控制点工艺要求 4.2.1PP片材：PP片材应符合制成品卫生标准的要求。 4.2.2吸塑成型： 4..2.2.1、吸塑成型机预热箱温度的控制：200℃-280℃，模具温度40℃-60℃。4..2.2.2、吸塑真空度：当片材厚度为0.12mm-0.55mm时为±；当片材厚度为 0.55mm-1mm时为±。 4..2.2.3、加热时间：当片材厚度为0.12mm-0.55mm时为25-30S；当片材厚度为 0.55mm-1mm时为30-35s。 4..2.2.4、延时合模：1s±；延时真空：±。 4..2.2.5、真空时间：当片材厚度为0.12mm-0.55mm时为8-9S；当片材厚度为 0.55mm-1mm时为9-10s。
4..2.2.6、定型时间：2-3秒，运风时间：±； 4..2.2.7、冷风时间：当片材厚度为0.12mm-0.55mm时为10-20S；当片材厚度为0.55mm-1mm时为15-25s。 4.2.3成品在包装生产过程中应进行消毒，并对其有效包装以防尘、防潮、防霉、防污染。 5、相关文件 《关键控制点管理办法》 6、相关记录 《吸塑成型工艺卡》 《吸塑工艺控制记录卡》
服装制作工艺流程 1，原材料检查工艺 2，裁剪工艺 3，缝纫制作工艺 4，锁钉工艺 5，后整理工艺 以文字表达方式阐述制作过程可能会遇到的难点，疑点进行解剖，指出重点制作要领，以前后顺序逐一进行编写，归纳。 原材料检查工艺： （1）验色差——检查原辅料色泽级差归类。 （2）查疵点，查污渍——检查辅料的疵点，污渍等。 （3）分幅宽——原辅料门幅按宽窄归类。 （4）查纬斜——检查原料纬纱斜度。 （5）复米——复查每匹原辅料的长度。 （6）理化实验——测定原辅材料的伸缩率，耐热度，色牢度等。 裁剪工艺： （1）首先检查是否要熨烫原辅料褶皱印，因为褶皱容易放大缩小裁片。 （2）自然回缩，俗称醒料，把原辅料打开放松，自然通风收缩24小时。 （3）排料时必须按丝道线排版，排出用料定额。 （4）铺料——至关重要的是铺料人手法一致，松紧度适中，注意纱向，不要一次铺得太厚，容易出现上下层不准等现象，需挂针定位铺料的挂针尖要锋利，挂针 不宜过粗，对格对条的务必挂针，针定位时要在裁片线外0.2cm，针织面料铺 料时更应注重松紧度，最容易使裁片出现大小片，裁片变形等。
（5）划样，复查划样，在没推刀之前，检查是否正确，做最后确认。 （6）裁剪推刀，要勤磨刀片，手法要稳，刀口要准，上下层误差不允许超0.2cm，立式推刀更应勤换刀片，发现刀口有凹凸现象及时更换，会导致跑刀，刀口不准等。 （7）钻眼定位和打线钉定位，撒粉定位三种方法，首先要测试钻眼是否有断纱，走纱等，通常 用打线钉解决这一块，打线钉时也要注意针不能太粗，针尖要锋利，另外就是撒粉定位虽 费时不容易造成残次。 （8）打号——打号要清晰，不要漏号，错号，丢号等。 （9）验片——裁片规格准确，上下皮大小一致，瑕疵片，有无错号，漏打刀口，可提前把残此片更换，注意按原匹料进行更换，注意整洁，无色差，然后分包打捆待发生产线。 缝纫制作工艺 A．上衣类按前后序制作 所有缝分1cm，机针用DB75/11# 针距3cm12针用顺色细棉线明线按样衣规格做0.6cm，特殊要求另示 1．修边—修剪毛坯裁片，去除画粉等毛边，参照样板的大小修边，注意净板和毛版的区分。 2.打线丁—用白棉纱线在裁片上做出缝制标记.用撞色线为宜。 3．剪省缝—把省缝剪开，线丁里0.5cm为止，也不能过长和偏短。 4．环缝—剪开的省缝用环形针法绕缝，用纤边机嵌缝也可以，不透针透线为宜。 5．缉省缝—根据省的大小，将衣片的正面相对，按照省中缝线对折，省根部位上下层眼刀对准，由省根缉至省尖，在省尖处留线头4cm左右，打结后剪短，或空踏机一段，使上下线自然交织成线圈，收省后省量的大小不变，缉线要顺，直，尖。另还应注意省根处出现亏欠变形6．烫省缝——省缝坐倒熨烫或分开熨烫，烫省时要把缝合片放在布馒头上，烫出立体感，在衣片的正面不可出现皱褶，酒窝的现象。 7．推门——将平面前衣片推烫成立体衣片，最好用版划样推烫。 8 烫衬——熨烫缉好的胸衬。，袖口，下摆衬。 9．压衬——用粘合机将衣片和粘合衬进行热压粘合，一般按照衬布和面料的耐热度粘合度去操作。 10．纳驳头——手工或机扎驳头，驳头按照净样版去做。 11 敷止口牵条——牵条布敷上驳口部位。 12．敷驳口牵条——牵条布敷上驳口部位。 13．拼袋盖里——袋盖里拼接，一般通用1cm做缝。 14．做袋盖——袋盖面和里机缉缝合。 15．翻袋盖——袋盖正面翻出。 16．滚袋口——毛边袋口用滚条包光。
吸塑是一种塑料加工工艺，主要原理是将平展的塑料硬片材加热变软后，采用真空吸附于模具表面，冷却后成型，广泛用于塑料包装、灯饰、广告、装饰等行业。吸塑盒的原材料主要有：PVC、PS、PP、PET、PETG及植绒、抗静电、导电等材料。 吸塑是一种塑料加工工艺，主要原理是将平展的塑料硬片材加热变软后，采用真空吸附于模具表面，冷却后成型，广泛用于塑料包装、灯饰、广告、装饰等行业。 吸塑包装：采用吸塑工艺生产出塑料制品，并用相应的设备对产品进行封装的总称。 吸塑包装制品包括：泡壳、托盘、吸塑盒，同义词还有：真空罩、泡罩等。 吸塑包装的主要优点是，节省原辅材料、重量轻、运输方便、密封性能好，符合环保绿色包装的要求；能包装任何异形产品，装箱无需另加缓冲材料；被包装产品透明可见，外形美观，便于销售，并适合机械化、自动化包装，便于现代化管理、节省人力、提高效率。 吸塑包装设备主要包括：吸塑成型机、冲床、封口机、高频机、折边机。 封装形成的包装产品可分为：插卡、吸卡、双泡壳、半泡壳、对折泡壳、三折泡壳等。 吸塑盒常用原材料： 东莞吸塑盒的原材料主要有：PVC、PS、PP、PET、PETG及植绒、抗静电、导电等材料。 具体生产工艺： 1.模具制作及加工。 2.模具处理干燥完全后进行软化处理。 3.将软化处理好的塑料片连同木柜，置于真空室中，开动吸气开关，将真空室内空气吸抽干净，待塑料片冷却后，即得到与模具相同的凹型包装或工艺模具。 4.泡壳：采用吸塑工艺将透明的塑料硬片制成特定凸起形状的透明塑料，罩于产品表面，起到保护和美化产品的作用。又名泡罩、真空罩 5.托盘：也叫塑料内托，采用吸塑工艺将塑料硬片制成特定凹槽的塑料，将产品置于凹槽内，
吸塑: 一种塑料加工工艺，主要原理是将平展的塑料硬片材加热变软后，采用真空吸附于模具表面，冷却后成型，广泛用于塑料包装、灯饰、广告、装饰等行业。 吸塑包装：采用吸塑工艺生产出塑料制品，并用相应的设备对产品进行封装的总称。 吸塑包装制品包括：泡壳、托盘、吸塑盒，同义词还有：真空罩、泡罩等。 吸塑包装的主要优点是，节省原辅材料、重量轻、运输方便、密封性能好，符合环保绿色包装的要求；能包装任何异形产品，装箱无需另加缓冲材料；被包装产品透明可见，外形美观，便于销售，并适合机械化、自动化包装，便于现代化管理、节省人力、提高效率 吸塑包装设备主要包括：吸塑成型机、冲床、封口机、高频机、折边机。 封装形成的包装产品可分为：插卡、吸卡、双泡壳、半泡壳、对折泡壳、三折泡壳等 注塑，即热塑性塑料注塑成型，这种方法即是将塑料材料熔融，然后将其注入膜腔。熔融的塑料一旦进入模具中，它就受冷依模腔样成型成一定形状。 所得的形状往往就是最后成品，在安装或作为最终成品使用之前不再需要其他的加工。许多细部，诸如凸起部、肋、螺纹，都可以在注射模塑一步操作中成型出来。 注射模塑机有两个基本部件：用于熔融和把塑料送入模具的注射装置与合模装置。和模装置的作用在于：1.使模具在承受住注射压力情况下闭合；2.将制品取出注射装置在塑料注入模具之前将其熔融，然后控制压力和速度将熔体注入模具。目前采用的注射装置有两种设计：螺杆式预塑化器或双级装置，以及往复式螺杆。螺杆式预塑化器利用预塑化螺杆（第一级）再将熔融塑料注入注料杆（第二级）。 螺杆预塑化器的优点是熔融物质量恒定，高压和高速，以及精确的注射量控制（利用活塞冲程两端的机械止推装置）。这些长处是透明、薄壁制品和高生产速率所需要的。其缺点包括不均匀的停留时间（导致材料降解）、较高的设备费用和维修费用。 最常用的往复式螺杆注射装置不需要柱塞即将塑料熔融并注射。 吹塑: 也称中空吹塑，一种发展迅速的塑料加工方法。热塑性树脂经挤出或注射成型得到的管状塑料型坯，趁热（或加热到软化状态），置于对开模中，闭模后立即在型坯内通入压缩空气，使塑料型坯吹胀而紧贴在模具内壁上，经冷却脱模，即得到各种中空制品。吹塑薄膜的制造工艺在原理上和中空制品吹塑十分相似，但它不使用模具，从塑料加工技术分类的角度，吹塑薄膜的成型工艺通常列入挤出中。吹塑工艺在第二次世界大战期间，开始用于生产低密度聚乙烯小瓶。50年代后期，随着高密度聚乙烯的诞生和吹塑成型机的发展，吹塑技术得到了广泛应用。中空容器的体积可达数千升，有的生产已采用了计算机控制。适用于吹塑的塑料有聚乙烯、聚氯乙烯、聚丙烯、聚酯等，所得之中空容器广泛用作工业包装容器。 根据型坯制作方法，吹塑可分为挤出吹塑和注射吹塑，新发展起来的有多层吹塑和拉伸吹塑。 吸塑工艺流程 ? 备料——按施工单上的要求，选择相应的片材，模具。 1) 领取相关模具并清洁润滑 2) 领取相关片材、预检材质、外形尺寸、厚度、重量（数量） ? 模具安装——安装相关模具，吸塑机预加热，同时检查真空泵吸力。预加热到规定温度后，调试至产品符合施工单要求。 ? 吸塑成型生产——将片材安装进吸塑机送料机构，进行正常生产（软化、吸塑、成型），其中加热软化真空吸塑成型3 秒钟，冷却断料12 秒钟，将半成品堆放到指定位置。按施工单进行半成品质量检验。 ? 半成品冲切——安装相应冲切模具并进行调试，合格后半成品进行冲切，边废料放至指定筐内，成品堆放时必须保证产品的清洁无损，按施工单进行成品质量检验。 ? 吸塑成品包装——采用纸箱包装，内衬防潮防尘箱袋，按施工单规定每箱数量将合格品装箱。 吸塑的质量要求:试装产品要适合,扣位能扣紧产品,厚度要均衡,表面要光洁通透.
吸塑生产工艺流程
一、吸塑模具选择 吸塑模具一般有石膏模、电镀铜模和铝模三种 石膏模：用石膏在半湿的状态下雕刻成型，然后烘干即成模具，石膏模成本低，易于修改，但石膏模精度不够高，表面不光滑而且易碎不耐用，因此它常用来打佯、做电镀铜模的模种或一些要求不高小批量生产的吸塑模具。 铝模：用铝锭通过机械（车床、铣床、CNC等）加工而成。铝模精度高、表面光滑而且经久耐用，但价格非常贵，铝模一般用在精度要求较高铜模达不到的吸塑产品上。 电镀铜模：用石膏模种制成样品后，电镀一层铜壳即为电镀铜模，成本相对石膏模高，但比铝模便宜得多，因其表面光洁耐用、低成本的优点，电镀铜模是最常用的一种吸塑模具。 二、吸塑材料的选择 吸塑产品的原材料只有塑胶片材，胶片厚度一般不超过1.5MM，常用的片材有：PVC、PET、PP、PS 以及在此基础上的植绒片材、镀金片材和防静电片材。 PVC：最常用的吸塑材料，质软、韧性强、可塑性好，可做成透明和各种颜色，常用透明PVC包装电子、化装品、玩具礼品等产品。 PET（A-PET）：质硬，韧性好、强度高、表面光亮、环保无毒，有透明和多种颜色的片材。缺点是PET高周波热合比较困难，价格也比PVC贵很多，此材料常被要求产品高档和环保的用户取代PVC PS：密度小（质轻）、环保无毒，可塑性非常好，韧性差易脆，不可做成通明材料，因此只能做成底托类吸塑，因其易裂，此类吸塑不宜回收 PP：材质特别软，韧性好，环保无毒、耐高温，常被做成餐饮器具或其他耐高温产品的包装；但其可塑性差，加工难度大，表面光泽度差，而且加工时颜色会变浅。 PET-G：物理性质同A-PET差不多，但可以高周波热合，其价格比A-PET还贵80% 三、吸塑产品价格决定因素 吸塑的单价=产品材料成本+能耗+人工及运输+利润 ?能耗：吸塑是通过热加工的，耗电能相对其他行业较大，大致为产品材料成本的8% ?人工：吸塑主要靠机器生产，人工较少，大致为产品材料成本的10%
吸塑生产工艺流程 吸塑生产过程可包括: 一.客户询价; 二.业务部门报价; 三.吸塑模具电脑辅助设计; 四.泡壳模具的开发和打样; 五.制作泡壳的生产模具; 六.吸塑成型生产; 七.冲床裁切; 八.分检包装; 一、客户发出询价请求：途径一打电话询价，途径二发传真询价，途径三发Email询价，途径四通过网络聊天工具询价。客户必须提供吸塑制品的长、宽、高和所用材料的厚度、颜色和型号（PVC、PET、PS），产品数量和生产周期。 二、业务部门报价：吸塑制品单价的高低跟以下因素有关：吸塑制品的长、宽、高和吸塑成型的复杂程度；所用材料的类型、厚度和颜色；吸塑产品的后道加工工艺（折边、打孔、封边等）、订单数量和订单周期。报价员会以客户的样品和描述有一个最初报价，最终报价会在打样之后报出。 三、吸塑模具的电脑辅助设计：客户对于报价基本认可后，会将要求、实物或是吸塑样品交到业务部，生产调度会要求电脑设计部将客户的实物扫描并结合印刷品的设计，制作出吸塑制品的平面设计图 四、泡壳模具的开发和打样：客户认可电脑设计稿后，生产调度会根据吸塑产品的复杂程度决定采用哪种方式开发模具（石膏模、铜模、铝模），开发周期3-5天。吸塑打样以石膏模打样居多，其操作步骤是：1.先将实物用手工泥糊出成型轮廓；2.放到吸塑打版机上成型泡壳毛胚；3.用配好的吸塑专用石膏倒入泡壳毛胚中，风干后形成石膏毛胚；4.采用电动铣床对石膏毛胚和规则形状进行深加工；5.手工打磨和手工添加部件；6.将各个抛光好的石膏部件粘合成完整的石膏模；7.再放入吸塑打版机吸塑成型完整的样品；8.按成品尺寸，手工切边、封边，完成全部打样过程。如果有需求，印刷打样部门同时会将吸塑样品所用的纸卡、不干胶或彩盒一起制作，他们会借助全开的印刷数码打样机能将实际印刷结果反映出来。 五、制作生产模具：样品被客户认可后，通常会下一定数量的生产订单。生产调度会根据产量、吸塑成型的复杂程度决定采用哪种模具量产：采用石膏模生产，模具制作过程类似于吸塑打样，优点在于生产周期短，成本最低，制作一整版（60X110cm)模具只需一到两天时间，不足之处在于吸塑成品表面粗糙，生产中模具容易碎裂，耐用性差无法成型深度大、复杂度高、片材厚的产品。采用电镀铜模，其工艺是将打好样的泡壳表面喷上一层导电剂，再放入电解槽内镀上厚厚的铜层，电镀过程需要72小时，接着要对铜模进行灌石膏（增加硬度）、抛光、打气眼处理，采用电镀铜模生产的优点是吸塑制品表面光滑，成本适中，耐用性强，缺点是模具制作周期长，无法完成精密吸塑制品的生产。采用吸塑铝模生产，模具制作需要先采用电脑设计图纸，再采用CNC数控铣床加工，优点是制作周期适中，后期模具处理时间
设备生产制造工艺流程图 主要部件制造要求和生产工艺见生产流程图： 1）箱形主梁工艺流程图 原材料预处理划线下料清理 材质单与喷涂划划数半剪清割坡 钢材上炉丸富出出控自除渣口 号批号一除锌拱外自动焊等打 一对应油底度形动气切区打磨 锈线线气割 割 校正对接拼焊无损探伤装配焊接清理 达度埋超X 确垂内工清焊到要弧声光保直部电除渣平求自波拍隔度先焊内杂直动片板用接腔物 焊手 检验装配点焊四条主缝焊接清理校正 内焊装成用Φ清磨修修振腔缝配箱埋HJ431 除光正正动检质下形弧直焊焊拱旁消验量盖主自流渣疤度弯除板梁动反应 焊接力自检打钢印专检待装配 操专质 作检量 者，控 代填制 号写表
2）小车架工艺流和 原材料预处理划线下料清理 材质单与喷涂划划数半剪清割坡 钢材上炉丸富出出控自除渣口 号批号一除锌拱外自动焊等打 一对应油底度形动气切区磨 锈线线气割 校正对接拼焊无损探伤装配焊接清理 达度埋超X 确垂内工清焊 到要弧声光保直部电除渣 平求自波拍隔度先焊内杂 直动片板用接腔物 焊手 检验装配点焊主缝焊接清理校正 内焊清磨修修振应腔缝除光正正动力检质焊焊拱旁消验量渣疤度弯除 自检划线整体加工清理 A表A表 行车行车 适用适用 自检打钢印专检待装配 操专质
作检量 者，控 代填制 号写表 3）车轮组装配工艺流程图 清洗检测润滑装配 煤清轮确尺轴部 油洗孔认寸承位 或轴等各及等加 洗承部种公工润 涤，位规差作滑 剂轴格剂 自检打钢印专检待装配 操 作 者 代 号 4）小车装配工艺流程图 准备清洗检测润滑 场按领煤清轴确尺轴加最注 地技取于油洗及认寸承油后油 清术各或轴孔各及内减 理文件洗承等件公、速件涤齿部规差齿箱 剂轮位格面内 装配自检空载运行检测标识入库 螺手起行噪 钉工升走音 松盘机机震 紧动构构动
吸塑盘工艺流程 一、吸塑打样 客户认可电脑设计稿后，生产调度会根据吸塑产品的复杂程度决定采用哪种方式开发模具（石膏模、铜模、铝模），开发周期3-5天。吸塑打样以石膏模打样居多。其操作步骤是： 1.先将实物用手工泥糊出成型轮廓； 2.放到吸塑打版机上成型泡壳毛胚； 3.用配好的吸塑专用石膏倒入泡壳毛胚中，风干后形成石膏毛胚； 4.采用电动铣床对石膏毛胚和规则形状进行深加工； 5.手工打磨和手工添加部件； 6.将各个抛光好的石膏部件粘合成完整的石膏模； 7.再放入吸塑打版机吸塑成型完整的样品； 8.按成品尺寸，手工切边、封边，完成全部打样过程。如果有需求，印刷打样部门同时会将吸塑样品所用的纸卡、不干胶或彩盒一起制作，他们会借助全开的印刷数码打样机能将实际印刷结果反映出来。 二、制作生产模具 样品被客户认可后，通常会下一定数量的生产订单。生产调度会根据产量、吸塑成型的复杂程度决定采用哪种模具量产： 1、 采用石膏模生产 模具制作过程类似于吸塑打样，优点在于生产周期短，成本最低，制作一整版（60X110cm)模具只需一到两天时间，不足之处在于吸塑成品表面粗糙，生产中模具容易碎裂，耐用性差无法成型深度大、复杂度高、片材厚的产品。 2、采用电镀铜模 其工艺是将打好样的泡壳表面喷上一层导电剂，再放入电解槽内镀上厚厚的
铜层，电镀过程需要72小时，接着要对铜模进行灌石膏（增加硬度）、抛光、打气眼处理，采用电镀铜模生产的优点是吸塑制品表面光滑，成本适中，耐用性适中，缺点是模具制作周期长，无法完成精密吸塑制品的生产。 3、采用吸塑铝模生产， 模具制作需要先采用电脑设计图纸，再采用CNC数控铣床加工，优点是制作周期适中，后期模具处理时间短（钻气眼工作在CNC加工时完成），吸塑产品尺寸精度高，模具耐用性强，缺点是成本高。 由于全自动高速吸塑成型机的成型范围是66X110cm左右，所以不管是石膏模、铜模还是铝模，都需要将单个的模具拼在一起，达到成型尺寸，我们都称这个过程为拼版，需要拼在打好气孔的铝板或木板上，拼好后的整版模具我们称之为底模。 对于吸塑成型深度大的产品，还需要制作上模，在底模将片材真空吸成型的同时，从片材上方施加压力，将片材均匀地拉伸到每一个部位，否则会引起局部厚度过薄。生产模具的整个制作周期应为5至7天。 三、吸塑成型生产 采用全自动高速吸塑成型机生产，其基本原理是： 将成卷的片材拉进电炉烘箱内加热至软化状态，乘热再拉到吸塑模具上方，模具上移并抽真空，将软化的片材吸附到模具表面，同时将冷却水以雾状喷于成型片材表面，使其硬化，成型的片材再自动被拉至贮料箱，气动裁刀将成型与未成型片材分离，从而完成全部过程。 吸塑产品出现的主要质量问题大多在此过程发生： 1.吸塑不到位，是指形状变形，没有吸塑成与模具相同形状的产品； 2.吸塑
一、吸塑成型生产： 采用全自动高速吸塑成型机生产，其基本原理是：将成卷的片材拉进电炉烘箱内加热至软化状态，乘热再拉到吸塑模具上方，模具上移并抽真空，将软化的片材吸附到模具表面，同时将冷却水以雾状喷于成型片材表面，使其硬化，成型的片材再自动被拉至贮料箱，气动裁刀将成型与未成型片材分离，从而完成全部过程。吸塑产品出现的主要质量问题大多在此过程发生： 1.吸塑不到位，是指形状变形，没有吸塑成与模具相同形状的产品； 2.吸塑过度，是指产品过薄； 3.拉线，是指成型产品上出现不应有的线痕； 4.厚薄不均。这些问题都需要在上好模具后，调试到位，包括：片材前进的时间、加热的温度和时间、抽真空的强度和时间、上模下落的位置、 时间和深度、拼版中模具的摆放位置、模具间是否加附件等等 （冰箱内胆真空成型工艺特点：真空成型的原理是将热塑性塑料板（片）材固定在模具上方，用辐射加热器加热至软化状态，再将模具移向塑料板材，在模具与板材之间形成空腔，用真空泵将空腔中的空气抽掉，借助大气压力使板材覆盖在模具上而成型，冷却定型后，在借助压缩空气将塑料件从模具上脱模。真空成型法可生产各种塑料容器及型材，工艺简单，效率高，被广泛用于各行业） 二、冰箱内胆加工工艺流程-多工位
人工将成型用的板料整齐地放置到成型线的上料工位的工作台面上→板料被自动吸起至整线的板料输送部分→板料按节拍运行至预热工位→预热→板料按节拍运行至加热工位→加热后的板料按节拍运行至成型工位→升降台面板升起→油缸驱动中模架向下运动，压住板料→吹泡→成型模上行到位→上模架下到位辅助成型→抽真空，板料吸附到成型模上→上模架上行→冷却装置对成型后的内胆冷却→脱模→成型模下行→中模架向上运动→升降台面板降下→成型后的内胆输送到下料工位→输送出内胆待检。 二、冰箱内胆材料 材料分别为ABS或HIPS材质，内胆成型深度太大等时，所造成的具体的收宿量（ABS板材的收宿率一般为0.4%~0.8%，HIPS板材的收宿率一般为0.5%~0.7%）吸塑箱内胆口框平面度误差控制在0~0.3mm之间三、 真空吸塑成型温度为130～135℃，加热时间应尽可能短，尽量少发生结晶，使材料具有理想的可变形性。结晶度高不利于制品的精确度。真空吸塑成型模具必须加热到170℃。 在真空吸塑成型过程中(0.6～0.7mm厚的片材用3.5～4s的时间)，材料可以获得25%～30%的结晶度。成型后，制品在60℃下在另一个模具中冷却。CPET真空吸塑成型制品的最大长期工作温度为220℃，但是必须记住，能在如此高的温度下使用，制品的稳定性取决于结晶度。比如用CPET做成的容器，结晶度也仅仅只有25%～30%。、 PC片材可以在热成型前在空气中存放0.5～5h，但ABS材料可以开口存放2～3天
吸塑生产过程可包括 途径一打电话询价，途径二发传真询价，途径三发Email询价，途径四通过网络聊天工具询价。客户须提供吸塑制品的长、宽、高和所用材料的厚度、颜色和型号（PVC、PET、PS），产品数量和生产周期 吸塑制品单价的高低跟以下因素有关：吸塑制品的长、宽、高和吸塑成型的复杂程度；所用材料的类型厚度和颜色；吸塑产品的后道加工工艺（折边、打孔、封边等）、订单数量和订单周期。报价员会以户的样品和描述有一个最初报价，最终报价会在打样之后报出。 客户对于报价基本认可后，会将要求、实物或是吸塑样品交到业务部，生产调度会要求电脑设计部将户的实物扫描并结合印刷品的设计，制作出吸塑制品的平面设计图 客户认可电脑设计稿后，生产调度会根据吸塑产品的复杂程度决定采用哪种方式开发模具（石膏模、模、铝模），开发周期3-5天。吸塑打样以石膏模打样居多，其操作步骤是：1.先将实物用手工泥糊成型轮廓；2.放到吸塑打版机上成型泡壳毛胚；3.用配好的吸塑专用石膏倒入泡壳毛胚中，风干后形石膏毛胚；4.采用电动铣床对石膏毛胚和规则形状进行深加工；5.手工打磨和手工添加部件；6.将各抛光好的石膏部件粘合成完整的石膏模；7.再放入吸塑打版机吸塑成型完整的样品；8.按成品尺寸，工切边、封边，完成全部打样过程。如果有需求，印刷打样部门同时会将吸塑样品所用的纸卡、不干或彩盒一起制作，他们会借助全开的印刷数码打样机能将实际印刷结果反映出来。 样品被客户认可后，通常会下一定数量的生产订单。生产调度会根据产量、吸塑成型的复杂程度决定用哪种模具量产：采用石膏模生产，模具制作过程类似于吸塑打样，优点在于生产周期短，成本最低
为了保证产品的质量，方便生产工艺的管理，提高生产效率，特制订以下生产流程图。 2、工作要求： 要求各个生产部门严格按照以下工艺流程图来严格作业，确保产品质量。 3、工艺流程图 4、工艺参数设定：（? 4.1关键工序控制点 (?为关键控制点) 4.1.1 PP 片材的关键控制点：确保所采购的原材料（PP 片材）符合制成品卫生标准的要求。 4.1.2吸塑成型工序关键控制点：温度、真空度、加热时间、真空时间、冷风时间。 4.1.3成品关键控制点：包装生产过程应进行消毒，并对其有效包装以防尘、防潮、防霉、防污染。 4.2关键工序控制点工艺要求 4.2.1PP 片材：PP 片材应符合制成品卫生标准的要求。 4.2.2吸塑成型： 4..2.2.1、吸塑成型机预热箱温度的控制：200℃-280℃，模具温度40℃-60℃。 4..2.2.2、吸塑真空度：当片材厚度为0.12mm-0.55mm 时为0.3±0.05MPa ；当片材厚度为0.55mm-1mm 时为0.4±0.05MPa 。 4..2.2.3、加热时间：当片材厚度为0.12mm-0.55mm 时为25-30S ；当片材厚度为0.55mm-1mm 时为30-35s 。 4..2.2.4、延时合模：1s ±0.5s ；延时真空：0.4s ±0.2s 。 4..2.2.5、真空时间：当片材厚度为0.12mm-0.55mm 时为8-9S ；当片材厚度为0.55mm-1mm 时为9-10s 。 4..2.2.6、定型时间：2-3秒，运风时间：1.5s ±0.3s ； 4..2.2.7、冷风时间：当片材厚度为0.12mm-0.55mm 时为10-20S ；当片材厚度为0.55mm-1mm 时为15-25s 。 4.2.3成品在包装生产过程中应进行消毒，并对其有效包装以防尘、防潮、防霉、防污染。 5、相关文件 《关键控制点管理办法》 6、相关记录 《吸塑成型工艺卡》
吸塑工艺流程图 标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-
吸塑生产工艺流程吸塑生产过程可包括: 一.客户询价; 二.业务部门报价; 三.吸塑模具电脑辅助设计; 四.泡壳模具的开发和打样; 五.制作泡壳的生产模具; 六.吸塑成型生产; 七.冲床裁切; 八.分检包装; 一、客户发出询价请求：途径一打电话询价，途径二发传真询价，途径三发Email询价，途径四通过网络聊天工具询价。客户必须提供吸塑制品的长、宽、高和所用材料的厚度、颜色和型号（PVC、PET、PS），产品数量和生产周期。 二、业务部门报价：吸塑制品单价的高低跟以下因素有关：吸塑制品的长、宽、高和吸塑成型的复杂程度；所用材料的类型、厚度和颜色；吸塑产品的后道加工工艺（折边、打孔、封边等）、订单数量和订单周期。报价员会以客户的样品和描述有一个最初报价，最终报价会在打样之后报出。 三、吸塑模具的电脑辅助设计：客户对于报价基本认可后，会将要求、实物或是吸塑样品交到业务部，生产调度会要求电脑设计部将客户的实物扫描并结合印刷品的设计，制作出吸塑制品的平面设计图 四、泡壳模具的开发和打样：客户认可电脑设计稿后，生产调度会根据吸塑产品的复杂程度决定采用哪种方式开发模具（石膏模、铜模、铝模），开发周期3-5天。吸塑打样以石膏模打样居多，其操作步骤是：1.先将实物用手工泥糊出成型轮廓；2.放到吸塑打版机上成型泡壳毛胚；3.用配好的吸塑专用石膏倒入泡壳毛胚中，风干后形成石膏毛胚；4.采用电动铣床对石膏毛胚和规则形状进行深加工；5.手工打磨和手工添加部件；6.将各个抛光好的石膏部件粘合成完整的石膏模；7.再放入吸塑打版机吸塑成型完整的样品；8.按成品尺寸，手工切边、封边，完成全部打样过程。如果有需求，印刷打样部门同时会将吸塑样品所用的纸卡、不干胶或彩盒一起制作，他们会借助全开的印刷数码打样机能将实际印刷结果反映出来，由深正电业伺服丝杆吸塑机阙龙宇提供，微信号：9。 五、制作生产模具：样品被客户认可后，通常会下一定数量的生产订单。生产调度会根据产量、吸塑成型的复杂程度决定采用哪种模具量产：采用石膏模生产，模具制作过程类似于吸塑打样，优点在于生产周期短，成本最低，制作一整版（60X110cm)模具只需一到两天时间，不足之处在于吸塑成品表面粗糙，生产中模具容易碎裂，耐用性差无法成型深度大、复杂度高、片材厚的产品。采用电镀铜模，其工艺是将打好样的泡壳表面喷上一层导电剂，再放入电解槽内镀上厚厚的铜层，电镀过程需要72小时，接着要对铜模进行灌石膏（增加硬度）、抛光、打气眼处理，采用电镀铜模生产的优点是吸塑制品表面光滑，成本适中，耐用性强，缺点是模具制作周期长，无法完成精密吸塑制品的生产。采用吸塑铝模生产，模具制作需要先采用电脑设计图纸，再采用CNC数控铣床加工，优点是制作周期适中，后期模具处理时间短（钻气眼工作在CNC加工时完成），吸塑产品尺寸精度高，模具耐用性强，缺点是成本高。由于全自动高速吸塑成型机的成型范围是66X110cm左右，所以不管是石膏模、铜模还是铝模，都需要将单个的模具拼在一起，达到成型尺寸，我们都称这个过程为拼版，需要拼在打好气孔的铝板或木板上，拼好后的整版模具我们称之为底模。对于吸塑成型深度大的产品，还需要制作上模，在底模将片材真空吸成型的同时，从片材上方施加压力，将片材均匀地拉伸到每一个部位，否则会引起局部厚度过薄。生产模具的整个制作周期应为5至7天。 六、吸塑成型生产：采用全自动高速吸塑成型机生产，其基本原理是：将成卷的片材拉进电炉烘箱内加热至软化状态，乘热再拉到吸塑模具上方，模具上移并抽真空，将软化的片材吸附到模具表面，同
吸塑生产车间管理制度 第一章总则 第一条为确保生产秩序,保证各项生产正常运作，持续营造良好的工作环境，促进本公司的发展，结合本公司的实际情况特制订本制度。第二条本规定适用于本公司红冲车间、仪表车间、数控车间、抛光车间和组装车间全体员工。 第二章员工管理 第三条工作时间内所有员工倡导普通话，在工作及管理活动中严禁有地方观念或省籍区分。 第四条全体员工须按要求佩戴厂牌（应正面向上佩戴于胸前），穿厂服。不得穿拖鞋进入车间。 第五条每天正常上班时间为8小时，晚上如加班依生产需要临时通知。若晚上需加班，在下午16：30前填写加班人员申请表，报经理批准并送人事部门作考勤依据。 第六条按时上、下班（员工参加早会须提前5分钟到岗），不迟到，不早退，不旷工（如遇赶货，上、下班时间按照车间安排执行），有事要请假，上、下班须排队依次打卡。严禁代打卡及无上班、加班打卡。违者依《考勤管理制度》处理。
第七条工作时间内，车间主任、质检员和其它管理人员因工作关系在车间走动，其他人员不得离开工作岗位相互窜岗，若因事需离开工作岗位须向车间主任申请方能离岗。 第八条上班后半小时内任何人不得因私事而提出离岗，如有私事要求离岗者，须事先向车间主任申请，经批准方可离岗，离岗时间不得超过15分钟。 第九条员工在车间内遇上厂方客人或厂部高层领导参观巡察时，组长以上干部应起立适当问候或有必要的陪同，作业员照常工作，不得东张西望。集体进入车间要相互礼让，特别是遇上客人时，不能争道抢行。 第十条禁止在车间吃饭、吸烟、聊天、嬉戏打闹，吵嘴打架，私自离岗，窜岗等行为（注：脱岗:指打卡后脱离工作岗位或办私事；窜岗:指上班时间窜至他人岗位做与工作无关的事），吸烟要到公司指定的地方或大门外。违者依《行政管理制度》处理。 第十一条作业时间谢绝探访及接听私人电话.禁止带小孩或厂外人士在生产车间玩耍或滥动车床，由此而造成的事故自行承担。 第十二条未经厂办允许或与公事无关，员工一律不得进入办公室。
箱包制作工艺流程图 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
手袋制作工艺流程 步骤1:画 皮 开料之前由专门的人员将皮按纸格划好线,避开皮料花烂位,确保产品的皮料完好性。 步骤2：手工开料 由专业开料技工将皮开成裁片 (开料通常有直纹，横纹，斜纹三种纹路的开法。大家都知道直纹料不会拉长，横纹料会拉长，开斜纹料是介于这两种料之间的用法。) 皮料开裁--冲里料辅料--压唛 步骤3:品检 开好的裁片由经验丰富的技工检查,筛查出不好的裁片,确保产品用的皮料完好.
步骤4:铲皮 裁片经技术精湛的技工进行铲皮,铲皮是非常重要的一个环节.皮料铲出的厚度直接影响包的美观. (因为皮具的部分材料太厚了，车反折边等工序操作起来不便，效果不好，所以对边位进行铲薄！) 步骤5:做台面 台面工作人员专心,细致的做好每一道工序 ( 以一般女装休闲袋为例介绍一下台面制作流程（具体流程视手袋结构而定） 1、看板袋、对纸格，分料。 2、链窗打叉刀、打牙位、 3、定位（手挽位、五金位、外袋位、盖头位、耳仔利仔位等） 4、刷胶水、粘贴、折边。 ) 台面的基本操作一般是:擦胶水,摺边,油边,装配五金,拼合(即把各个部件粘合)剪线或烧线.台面作业没有固定的工序,视具体的产品工艺流程而定.一般是先做手挽,耳仔,油边之类的配件. 步骤6:衣车 高技术的针车人员将产品车成成品.
步骤7:清洁 将完成的产品由专门人员清洁干净. 步骤8:QC 专业人员对每个产品进行仔细的检查,确保产品质量优良. 步骤9:出货 每个步骤严格,认真的完成,最后将高质量的产品交到客户的手上

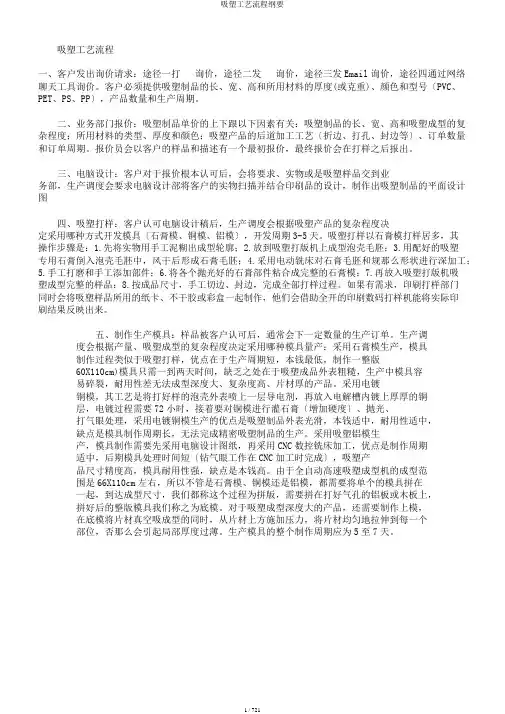

吸塑工艺流程 一、客户发出询价请求：途径一打电话询价，途径二发传真询价，途径三发Email 询价，途径四通过网络聊天工具询价。客户必须提供吸塑制品的长、宽、高和所用材料的厚度(或克重)、颜色和型号（PVC、PET、PS、PP），产品数量和生产周期。 二、业务部门报价：吸塑制品单价的高低跟以下因素有关：吸塑制品的长、宽、高和吸塑成型的复杂程度；所用材料的类型、厚度和颜色；吸塑产品的后道加工工艺（折边、打孔、封边等）、订单数量和订单周期。报价员会以客户的样品和描述有一个最初报价，最终报价会在打样之后报出。 三、电脑设计：客户对于报价基本认可后，会将要求、实物或是吸塑样品交到业务部，生产调度会要求电脑设计部将客户的实物扫描并结合印刷品的设计，制作出吸塑制品的平面设计图 四、吸塑打样：客户认可电脑设计稿后，生产调度会根据吸塑产品的复杂程度决定采用哪种方式开发模具（石膏模、铜模、铝模），开发周期3-5天。吸塑打样以石膏模打样居多，其操作步骤是：1.先将实物用手工泥糊出成型轮廓；2.放到吸塑打版机上成型泡壳毛胚；3.用配好的吸塑专用石膏倒入泡壳毛胚中，风干后形成石膏毛胚；4.采用电动铣床对石膏毛胚和规则形状进行深加工；5.手工打磨和手工添加部件；6.将各个抛光好的石膏部件粘合成完整的石膏模；7.再放入吸塑打版机吸塑成型完整的样品；8.按成品尺寸，手工切边、封边，完成全部打样过程。如果有需求，印刷打样部门同时会将吸塑样品所用的纸卡、不干胶或彩盒一起制作，他们会借助全开的印刷数码打样机能将实际印刷结果反映出来。 五、制作生产模具：样品被客户认可后，通常会下一定数量的生产订单。生产调度会根据产量、吸塑成型的复杂程度决定采用哪种模具量产：采用石膏模生产，模具制作过程类似于吸塑打样，优点在于生产周期短，成本最低，制作一整版（60X110cm)模具只需一到两天时间，不足之处在于吸塑成品表面粗糙，生产中模具容易碎裂，耐用性差无法成型深度大、复杂度高、片材厚的产品。采用电镀铜模，其工艺是将打好样的泡壳表面喷上一层导电剂，再放入电解槽内镀上厚厚的铜层，电镀过程需要72小时，接着要对铜模进行灌石膏（增加硬度）、抛光、打气眼处理，采用电镀铜模生产的优点是吸塑制品表面光滑，成本适中，耐用性适中，缺点是模具制作周期长，无法完成精密吸塑制品的生产。采用吸塑铝模生产，模具制作需要先采用电脑设计图纸，再采用CNC数控铣床加工，优点是制作周期适中，后期模具处理时间短（钻气眼工作在CNC加工时完成），吸塑产品尺寸精度高，模具耐用性强，缺点是成本高。由于全自动高速吸塑成型机的成型范围是66X110cm左右，所以不管是石膏模、铜模还是铝模，都需要将单个的模具拼在一起，达到成型尺寸，我们都称这个过程为拼版，需要拼在打好气孔的铝板或木板上，拼好后的整版模具我们称之为底模。对于吸塑成型深度大的产品，还需要制作上模，在底模将片材真空吸成型的同时，从片材上方施加压力，将片材均匀地拉伸到每一个部位，否则会引起局部厚度过薄。生产模具的整个制作周期应为5至7天。
