（流程管理）位置更新具体信令流程
位置更新
4.1 概述
于GSM系统中有三个地方需要知道位置信息，即HLR、VLR和MS。当
这个信息发生变化时，需要保持三者的壹致，由位置更新流程实现。位置
更新流程是位置管理中的主要流程，总是由MS发起。
位置更新流程是壹个通用流程，于如下三类位置更新流程中要使用到：正
常位置更新、周期性位置更新、IMSI附着位置更新流程。
正常位置更新用于更新网络侧对于MS的位置区信息，
LOCATIONUPDATINGREQUEST消息中包含位置更新流程的类型信息。
于网络侧VLR判定MS为未知用户时，会启动正常位置更新流程，作为
MM连接建立请求的响应。
为限制位置更新尝试次数，位置更新失败时要使用位置更新
attemptcounter计数器。于MS开机或SIM卡刚插入时，该计数器清零。
MS中要保持壹个"forbiddenlocationareasforroaming"表和壹个
"forbiddenlocationareasforregionalprovisionofservice"表。MS关机
或SIM卡拔出时，将这俩个表删除。当MS收到位置更新拒绝消息，其
原因值为"Roamingnotallowedinthislocationarea"或
"LocationAreanotallowed"时，从BCCH上收到的LAI信息触发位置更
新请求的LAI要加到相应的表中。这俩个表的容量至少要有10个表项，
当表项数目超过表的容量时，最早的表项内容删除。
成功的进行位置更新后，MS于SIM卡中置UPDATED状态位（UPDATED
状态表明最后壹次位置更新请求成功，同时此时LAI、TMSI，加密的密钥
和加密序列号均应该保存于SIM卡中），且存储新的位置区信息。
4.2 位置更新流程
正常位置更新、周期性位置更新和IMSI附着位置更新流程基本相同（不
同之处于下面各小节中详细描述），流程如下图：
图4-1位置更新流程
(1) MS于空中接口的接入信道上向BTS发送ChannelRequest（该消
息内含接入原因值为位置更新）；
(2) BTS向BSC发送ChannelRequired消息；
(3) BSC收到ChannelRequired后，分配信令信道，向BTS发送
ChannelActivation；
(4) BTS收到ChannelActivation后，如果信道类型正确，则于指定信
道上开功率放大器，上行开始接收信息，且向BSC发送
ChannelActivationAcknowledge；
(5) BSC通过BTS向MS发送ImmediateAssignmentCommand；
(6) MS发SABM帧接入；
(7) BTS回UA帧进行确认；
(8) BTS向BSC发EstablishmentIndication，该消息中包含了
LocationUpdateRequest消息内容；
(9) BSC建立A接口SCCP链接，向MSC发送
LocationUpdateRequest，该消息中包含了当前小区的CGI信息；
(10) MSC向BSC回链接确认消息；
(11) MSC向MS回位置更新接受消息，表明位置更新成功；
(12) 于网络侧拒绝本次位置更新时，网络侧下发消息给MS；
(13) 若MSC侧选择“位置更新时分配TMSI”为否，则于位置更新的过
程中，MS没有“TMSIReallocationComplete”消息的上报。
(14) 从此处开始网络侧启动信道释放流程，详细解释见释放流程部分。
4.2.1 周期性位置更新
周期性位置更新用于通知网络侧MS没有关机，采用正常位置更新流程实
现，位置更新类型于LOCATIONUPDATINGREQUEST消息中给出；
MS中的T3212定时器用于周期性位置更新。如果该定时器没有启动，则MS于每次进入MMIDLE状态中的NORMALSERVICE或ATTEMPTingTOUPDATE子状态时，启动该定时器。MS于离开MMIDLE 子状态（MMIDLE状态表明MS处于非激活态，即没有进行任何呼叫流程，仅处于侦听状态，例如当进行主叫、被叫等过程中，MS会离开MM_IDLE状态）时，T3212定时器继续运行直至超时。
于下列情况下，该定时器停止计时（同时MS重置T3212定时器为初始值以便下壹次位置更新）：
-收到LOCATIONUPDATINGACCEPT或LOCATIONUPDATINGREJECT 消息时；
-收到AUTHENTICATIONREJECT消息时；
-第壹条MM消息（如位置更新接受，CMSERVICEACCEPT等）收到时，或于MM连接建立加密模式完成时（最近业务状态为LIMITEDSERVICE 除外）；
-MS已响应寻呼，且正确地收到除RR消息外的层3消息；
-T3212定时器超时；
-MS去活(如关机或SIM卡拔出)；
当T3212定时器超时，则启动位置更新流程。
如果MS于业务状态NOCELLAVAILABLE,LIMITEDSERVICE,PLMNSEARCH或PLMNSEARCH-NORMALSERVICE，且且T3212定时器超时，则MS于离开业务态时再启动位置更新流程。如果T3212定时器超时时，系统消息指明不使用周期性位置更新，则不启动位置更新流程。T3212定时器超时值于SYSTEMINFORMATIONTYPE3消息的ControlchanneldescriptionIE携载。
MS于NOCELLAVAILABLE,LIMITEDSERVICE,PLMNSEARCH和PLMNSEARCH-NORMALSERVICE等状态，T3212超时值不变。
于T3212定时器计时时，如果超时值进行更改（如：服务小区的变更、T3212超时值的广播），则MS以当时T3212定时器值模新的T3212值为初始值继续计时；
当T3212停止计时时，MS以1～“新的初始值”之间的随机值为初始值重启新的定时器。
4.2.2 IMSI附着位置更新流程
IMSI附着位置更新流程是IMSI分离流程的补充，表明MS于网络中处于
活动态。SYSTEMINFORMATIONTYPE3消息中有壹个ATT标志，指明
IMSI附着和IMSI分离流程是否使用。
如果网络侧指明需要使用IMSI附着和IMSI分离流程，则MS于IMSI激
活时触发IMSI附着流程。当MS于网络覆盖区内进行IMSI激活或MS
从非覆盖区进入覆盖区时，当且仅当updatestatus标志为UPDATED，
且且存储的位置区和当前服务小区BCCH上广播的位置区相同时，才触发
IMSI附着流程；否则不论ATT标志为何值，MS触发正常位置更新流程。
IMSI附着位置流程采用正常位置更新流程实现。但位置更新类型必须于
LOCATIONUPDATINGREQUEST消息中指明。
4.2.3 正常位置更新流程
正常位置更新流程由MS发起时，所有正于计时的触发位置更新流程定时
器停止计时，如：T3211,T3212定时器。
由于此时MS无RR连接，MM子层向RR子层请求RR连接，且进入
WAITFORRRCONNECTION(LOCATIONUPDATE)状态。
MS向网络侧发送LOCATIONUPDATINGREQUEST消息发起位置更新流
程，启动T3210定时器且进入LOCATIONUPDATINGINITIATED状态，
该消息中包含位置更新类型信息。
1. 网络请求MS能力信息
网络侧可能会发起类标更新流程获取MS的进壹步信息，如加密能力等。
2. 身份请求
如果网络侧不能通过TMSI和LAI得到IMSI信息，网络侧可能会发起身
份请求流程。
3. 鉴权流程
收到LOCATIONUPDATINGREQUEST消息时，网络侧也可能发起鉴权
流程。
4. 加密设置流程
如果新的TMSI需分配，则网络侧可能会发起加密模式设置。
5. 位置更新Attempt计数器
当位置更新失败时，为限制位置更新尝试次数，位置更新尝试计数器用于位置更新失败次数的计数，该计数器表示连续失败的位置更新次数。
每壹次位置更新失败，该计数器增1；
下列情况该计数器清零：
-MS开机时；
-SIM卡插入时；
-位置更新成功时；
-位置更新带原因值#11,#12or#13完成时；
-业务状态从ATTEMPTING向UPDATE改变时；
-进入新的位置区时；
-T3212定时器超时时；
-位置更新由CM子层请求触发时；
当T3211定时器超时，判断是否重新发起进行位置流程时使用位置更新尝试计数器。
6. 位置更新接受
如果网络侧接受位置更新，则向MS发送LOCATIONUPDATINGACCEPT 消息。
于身份保密服务激活时，网络可进行TMSI重分配。分配的TMSI和LAI 信息包含于LOCATIONUPDATINGACCEPT消息中。此时，网络侧启动T3250定时器。
MS收到LOCATIONUPDATINGACCEPT消息后，存储LAI，T3210定时器停止计时，位置更新尝试计数器清零，置SIM卡中的更新状态标志为UPDATED。如果消息中包含IMSI，没有给MS分配TMSI，则MS要删除TMSI。如果该消息中包含TMSI，则MS存储TMSI于SIM中，且向网络侧发送TMSIREALLOCATIONCOMPLETE。如果该消息中既不包含TMSI，也不包含IMSI，则MS将延用原TMSI。
如果LOCATIONUPDATINGACCEPT消息中包含的LAIorPLMNID信息于"forbiddenlists"列表中，则删除该列表的这些表项。
7. 位置更新拒绝
如果网络侧不接受位置更新，则网络侧将给MS回送LOCATIONUPDATINGREJECT消息。MS于收到LOCATIONUPDATINGREJECT消息后，T3210停止计时，存储被拒绝原因，启动T3240定时器，进入LOCATIONUPDATINGREJECTED状态，等待网络侧释放RR连接。释放RR连接后，MS将根据不同的被拒绝原因进行不同的处理：
#2(IMSIunknowninHLR),
#3(IllegalMS),or
#6(IllegalME):
如果被拒绝原因为#2、#3、#6，MS将置位置更新状态为ROAMINGNOTALLOWED，删除TMSI，存储LAI和密钥序列，于关机之前认为IMSI非法。
#11(PLMNnotallowed):
#12(LocationAreanotallowed):
#13(Roamingnotallowedinthislocationarea):
如果位置更新被拒绝原因为#11、#12、#13，MS会删除SIM卡中LAI,TMSI和密钥序列,位置更新尝试计数器清零，位置更新状态置为ROAMINGNOTALLOWED，存储LAI和PLMNID于关联禁止列表中，即如位置更新拒绝原因为#11，则将PLMNID存储于"forbiddenPLMNlist"中，如位置更新拒绝原因为#12，则将LAIID存储于"forbiddenlocationareasforregionalprovisionofservice"列表中，如位置更新拒绝原因为#13，则将LAI存储于"forbiddenlocationareasforroaming"列表中且且位置更新被拒绝原因为#13，MS于返回MMIDLE后，将重新启动网络选择流程而非消息选择流程。
其它位置更新拒绝原因值视为异常。
8. 位置更新后RR连接释放
位置更新完成后，MS(除MS有后续应用请求且收到网络侧的PROCEED 指示)置T3240定时器进入等待WAITFORNETWORKCOMMAND状态，
等待RR连接释放。网络侧可能因为要发起新的MM连接而保持RR连接，也允许MS发起新的MM连接。
RR连接的释放由网络侧发起。如果T3240定时器超时RR连接仍没有释放，则MS异常退出RR连接。此后，MS进入MMIDLE状态。
MS进入MMIDLE状态NORMALSERVICE或ATTEMPTINGTOUPDATE 时，T3212定时器或T3211定时器重新启动（如下面9中描述）。
9. MS侧异常
MS侧有如下几种不同的异常
(a)接入等级控制导致接入禁止
MS驻留于服务小区，启动正常小区重选流程；于接入允许后，则MS立刻启动位置更新流程。
(b)于随机接入时收到IMMEDIATEASSIGNMENTREJECT消息。
MS驻留于选择的服务小区内，启动正常小区选择流程；如果选择的小区发生改变时，则复位T3122定时器，T3122超时后启动位置更新流程。
(c)随机接入失败
如果随机接入失败，启动T3213定时器，该定时器超时后，再启动随机接入流程。如果连续俩次位置更新的随机接入失败，则位置更新流程终止。
(d)RR连接失败
位置更新流程终止
(e)T3210定时器超时
则位置更新终止、RR连接终止
(f)完成RR连接异常
位置更新流程终止
(g)#2、#3、#6、#11、#12、#13以外原因的位置更新拒绝
MS等待RR连接释放
于上述d)至g)和重复失败的c)情况下，MS处理如下：T3210停止计时。如果T3210超时，则RR连接释放。位置更新尝试计数器增1，后续操作视LAI和位置更新尝试计数器的值。
如果位置更新状态为UPDATED，存储的LAI和服务小区BCCH广播的
LAI相同，且位置更新尝试计数器小于4。
MS保持位置更新状态为UPDATED,RR连接释放后MMIDLE子状态为
NORMALSERVICE。MS存储位置更新类型信息。RR连接释放后启动
T3211定时器，T3211定时器超时后重新启动响应类型的位置更新流程。
如果位置更新状态非UPDATED,或者存储的LAI不同于服务小区BCCH
信道上收到的LAI，或者位置更新尝试计数器大于等于4，则MS删除SIM
卡中存储的密钥序列、LAI、TMSI信息，置位置更新状态为
NOTUPDATED，RR连接释放后进入MMIDLE子状态
ATTEMPTINGTOUPDATE.RR连接释放后，如果位置更新尝试计数器小
于4，MS启动T3211定时器，否则启动T3212。
10. 网络侧异常
(a)RR连接失败
如果公共流程中捆绑的位置更新子流程过程中，RR连接失败，则按照其
他壹般流程的异常处理进行。
如果位置更新流程没有捆绑其他壹般流程，则MS的位置更新流程终止。
(b)协议错误
如果网络侧收到LOCATIONUPDATINGREQUEST消息时发现协议错误，
只要可能，网络侧将给MS回送携载如下原因值的
LOCATIONUPDATINGREJECT消息：
#96必要的信息元素错误；
#99信息元素错误或不存于；
#100条件信息元素错误；
#111协议错误，未定义；
给MS回送LOCATIONUPDATINGREJECT响应后，网络侧将启动信道
释放流程。
4.3 BSC内部处理流程
位置更新流程是壹个通用流程，使用能够分为三类：正常位置更新、周期
性位置更新、IMSI附着位置更新流程。其中周期性位置更新时间从［系
统消息数据表］的“周期位置更新时限值”字段获取，从系统消息3中下发给MS。
BSC于建立A接口SCCP链接，向MSC发送LocationUpdateRequest，该消息中包含了当前小区的CGI信息，CGI信息从［BSC小区表］中获得。
第4章位置更新 4.1 概述 在GSM系统中有三个地方需要知道位置信息，即HLR、VLR和MS。当这个信息发生变化时，需要保持三 者的一致，由位置更新流程实现。位置更新流程是位 置管理中的主要流程，总是由MS发起。 位置更新流程是一个通用流程，在如下三类位置更新流程中要使用到：正常位置更新、周期性位置更 新、IMSI附着位置更新流程。 正常位置更新用于更新网络侧对于MS的位置区信息，LOCATION UPDATING REQUEST消息中包含位置更新 流程的类型信息。 在网络侧VLR判定MS为未知用户时，会启动正常位置更新流程，作为MM连接建立请求的响应。
为限制位置更新尝试次数，位置更新失败时要使用位置更新attempt counter 计数器。在MS开机或SIM卡刚插入时，该计数器清零。 MS中要保持一个"forbidden location areas for roaming"表和一个"forbidden location areas for regional provision of service"表。MS关机或SIM 卡拔出时，将这两个表删除。当MS收到位置更新拒绝消息，其原因值为"Roaming not allowed in this location area"或"Location Area not allowed"时，从BCCH上收到的LAI信息触发位置更新请求的LAI要加到相应的表中。这两个表的容量至少要有10个表项，当表项数目超过表的容量时，最早的表项内容删除。 成功的进行位置更新后，MS在SIM卡中置UPDATED 状态位（UPDATED状态表明最后一次位置更新请求成
上海贝尔阿尔卡特股份有限公司
ASB SSM-ISE 工程服务部
位置更新引起未接通的分析
ASB 工程服务部 外协工程师 赵枫
一,接通率的定义
根据 CMCC 的 2005 年测试规范中规定:在城市忙时采用手机相互拨打的方式,每次通 话时长 100 秒,呼叫间隔 20 秒;如出现未接通,应间隔 20 秒进行下一次试呼. 接通率,定义:接通率=接通总次数/试呼总次数×100%; 说明: 试呼次数:以 channel request 和 CM service request 同时出现来确定试呼开始. 接通次数:当一次试呼开始后出现了 Connect,Connect Acknowledge 消息中的任何一条 就计数为一次接通. 接通率=总(Connect 或 Connect Acknowledge)数/总(channel request 和 CM service request)数×100% 接通率取主叫测试手机的统计结果.
二,未接通现象:
"一次接通"从主叫手机 Channel request 开始, 一直到被叫手机的 TCH 分配完成, Alerting,Connect.在此过程中,任何的信令中断都是"未接通" . 从信令流程上分析,可分为以下几种情形: 1.起呼后没有 IMMEDIATE ASSIGNMENT 消息 定位:RACH 冲突或者 AGCH 拥塞 建议:查看与 RACH 相关的参数――最大重发次数和发送分布时隙数以及与 AGCH 相 关的参数――接入准许保留块数 2.IMMEDIATE ASSIGNMENT REJECT 导致未接通 定位:SDCCH 拥塞 建议:检查 SDCCH 配置,查看相关小区 SDCCH 话务量 3.IMMEDIATE ASSIGNMENT FAILURE 导致未接通 定位:SDCCH 指配失败 建议:排除无线方面原因后,应从交换侧寻找问题原因
ASB2005GSM001
移动通信经验交流汇编
1/5
位置更新专题 目录 位置更新专题 (1) 1协议导读 (2) 1.1位置更新相关协议 (2) 2位置更新介绍 (2) 3位置更新流程 (3) 3.1正常位置更新流程 (3) 5.1.数据恢复流程 (4) 3.3独立位置更新 (4) 3.4联合位置更新流程 (5) 3.5位置更新查表过程 (18) 3.7周期性位置更新 (19) 4.6漫游管理（Roaming management） (19) 4常见问题定位思路 (19) 5思考 (21) 5.1.位置更新失败，跟踪A接口消息，位置更新拒绝原因为“PLMN not allowed”， 如何进行进一步分析？ (21) 5.2.手机重复发起位置更新的原因 (21) 5.3.未配置加密导致3G用户位置更新失败 (21) 5.4.大本地下以TMSI发起位置更新失败 (21) 5.5.POOL链式备份局点，如何解决被叫恢复与CancelLocation冲突问题 (21)
1协议导读 1.1 位置更新相关协议 GSM规范 GSM 09.02 移动应用部分 GSM 03.12 位置更新管理 GSM 04.08 层3协议 3GPP规范 3GPP TS 23.012 位置管理，介绍CS域位置更新的概念及流程 3GPP TS 29.002 移动应用部分 3GPP TS 33.102 安全管理架构，介绍第三代移动通信系统的安全特性和安全机制，包括TMSI重分配、鉴权、加密等 3GPP TS 24.008 层3协议，介绍呼叫流程、层3消息的格式定义和编码 3GPP TS 48.008 A接口协议，介绍A接口流程、BSSMAP消息的格式定义和编码 3GPP TS 25.413 Iu接口协议，介绍Iu接口流程，RANAP消息的格式定义和编码 ITU-T规范 E.212 移动终端标识计划 E.214 SCCP层移动GT结构 E.164 国际通信编号计划 2位置更新介绍 位置更新过程是位置管理中的主要过程，由移动终端MS/UE发起。 位置更新的类型有：正常位置更新、周期性位置更新、IMSI附着/分离、联合位置更新、独立位置更新、数据恢复更新。
GSM BSS信令消息诠释——位置更新流程
目录 位置更新流程信令消息诠释 (4) 1.信令流程 (4) 2.信令流程详解 (4) (1).Channel Request (4) (2).Channel Required (7) (3).Channel Activation (7) (4).Channel Activation Acknowledge (9) (5).Immediate Assignment Command (10) (6).SABM(Set Asynchronous Balanced Mode)帧 (13) (7).UA(Unnumbered Acknowledgement)帧 (14) (8).Establish Indication (14) (9).CR(Call Request)(CMP L3 Information) (17) (10).CC（Call Confirm） (19) (11).Location Updating Accept (19) (12).Location Updating Reject (19) (13).TMSI Reallocation Complete (20) (14).Clear Command (20) (15).Clear Complete (20) 附录1：Element Identifier (21) 9.3 Other Information Elements (21) 9.3.1 Channel Number (22) 9.3.2 Link Identifier (23) 9.3.4 BS Power (25) 9.3.5 Channel Identification (25) 9.3.6 Channel Mode (25) 9.3.7 Encryption information (27) 9.3.8 Frame Number (28) 附录2：MS Power Class and Level (28) 4.1Output power (29) 4.1.1Mobile Station (29) 附录3：Channel Description (1) 附录4：Message Type (7) 10.4Message Type (7)
位置更新流程详解 一位置更新在NAS 层中位置和作用 三层业务请求 当BSC收到建立指示后便向MSC发出第一条三层业务请求消息（COMPLETE L3 INFO），具体说该消息为： 位置更新请求（LOCATION UPDATE REQUEST） CM业务请求（CM SERVICE REQUEST） 寻呼应答（PAGING RESPONSE） IMSI分离（IMSI DETACH） 移动性管理程序（MM）公共程序包括： 鉴权程序 识别程序 TMSI再分配程序 IMSI分离程序 位置更新属于MM的特定程序 2 位置更新基本概念 2.1.位置更新涉及的参数及定义： MCC MNC LAC 3位数字3位数字最大16Bit MCC：移动国家码中国460 MNC：移动网号移动01 联通02 LAC：位置区号码 注意：LAI与LAC的区别，其中位置更新中使用的是LAI。 LAC将在每个小区广播信上的系统消息中发送 message 3:小区识别CELLID+LAI区识别+控制信道描述 +小区选择+小区选择参数+RACH控制参数 message 4AI区识别+小区选择参数+RACH控制参数 +CBCH信道描述+CBCH移动配置 https://www.doczj.com/doc/2c780486.html,C位置区划分原则： 保证不会产生寻呼负荷过高的前提下尽量降低位置更新次数。
https://www.doczj.com/doc/2c780486.html,C位置区设置经验： 位置区设置过小，移动台位置更新过程增多，系统信令流量增大。 位置区设置过大，寻呼信道负荷过重，同时也将增加Abis接口上的信令流量。 4.强制登记：当移动台进行小区重选后，发现SIM卡中位置区与小区广播的位置区（LAI）不同时，移动台需把这种变化通知给网络。 当称动台由一个位置区移动到另一个位置区时，必须在新位置区进行登记，也就是说当移动台发现存储器中的LAI与接收到的当前小区的LAI不同，就需进行位置更新。 3 位置更新分类（根据网络对位置更新的标识不同）： 正常位置更新（越位置区位置更新） 周期性位置更新（T3212更新） IMSI附着（用户开机时进行） 注：位置更新请求（LOCATION UPDATING REQUEST）中位置更新类型信息单元将分别指示进行何种类型的位置更新。 3.1 正常位置更新（越位置区位置更新） -启动原因： VLR中MS的状态未知 MS从一个LAI小区重选至另外一个LAI小区 -VLR内部位置更新 VLR内部位置更新不需要提供IMSI号码，在VLR中进行，不需要通知HLR. 位置更新请求[1] 在初始化过程中，MS向网络发送的SABM帧携带的初始化报文中注明接入原因为位置更新请求（LOCATION UPDATING REQUEST），并携带MS的TMSI号码及LAI号码，并标注为正常位置更新。 位置更新消息[2] MSC收到MS发送的位置更新请求后，将向VLR发送位置区更新（MAP UPDATE LOCATION AREA）消息。 位置更新处理[3] VLR收到位置更新消息后进行位置更新处理，VLR将更新MS位置消息并存储新的LAI 号码，并根据需要给移动台分配一个新的TMSI号码（此时进入TMSI再分配程序）。 注意：此时TMSI再分配命令也可以不携带新的TMSI号码，MS将使用以前的TMSI号码。 位置更新确认消息[4] 当收到MS发送给网络的TMSI再分配完成消息后，VLR将向MSC发送位置区更新确认（MAP UPDATE LOCATION AREA ACK）消息。 位置更新接受消息[5] MSC收到该消息后则向MS发送位置更新接受消息（LOCATION UPDATE ACCEPT），之后释放信道，完成位置更新
手机或者基站都会在60ms之间进行一次通讯，进行交流包括越区切换、信号强度等等，你可以用示波器很容易看到这点的，其实手机的电流大概几分钟就有一次较大的电流脉冲，那就是pa的开关的电流反映。 手机多长时间做一次位置更新呀，这个由系统参数T3212人为设定的，t3212是一个6位的二进数量000000表示不更新，000001表示6分钟，000010表示12分钟，。。。。。。这个根据小区的容量大小参数也不相同。 目录 1.周期性位置更新计数器T3212 (1) 2.位置更新拒绝 (2) 3.TA(时间提前量) (4) 1.周期性位置更新计数器T3212 周期位置更新发生在当网络在特定的时间内没有收到来自移动台任何信息。比如在某些特定条件下由于无线链路质量很差，网络无法接收移动台的正确消息，而此时移动台还处于开机状态并接收网络发来的消息，在这种情况下网络无法知道移动台所处的状态。为了解决这一问题，系统采取了强制登记措施。如系统要求移动用户在一特定时间内，例如一个小时，登记一次。这种位置登记过程就叫做周期位置更新。 注意: 当T3212逾时后，MS启动周期性位置更新，进入位置更新程序。 周期性位置更新信令流程与正式常位置更信令流程是一致的。 T3212值应小于交换侧计数器，调整时应该参照交换侧。 网络失去与MS的联系原因： 移动台开机移动至网络盲区，网络仍会认为IMSI附着（用户开机）； 移动台IMSI分离（关机）时，无线路径上行链路故障，网络不能正确译码，网络仍会认为IMSI附着（用户开机）； 移动台突然掉电，网络仍会认为IMSI附着（用户开机）； 注意： 当网络发现VLR标识IMSI附着的移动台在一段时间内，没有与网络进行任何联系，将更改为该移动台标识为隐含关机状态。 周期性位置更新的目的： 周期性的通知网络MS的可用性。 迫使移动台在经过一定时间后，自动向网络报告它目前的位置，这样网络就可以随时了解移动台的当前状态。 T3212周期性位置更新定时器（8bit）： 当T3212超时，将进行周期性位置更新。 T3212=（1-255）*6分钟 注意：
第7章移动被叫流程7.1 概述 移动被叫包括MS拨打MS、固定拨打MS。
7.2 正常流程 1. 信令流程 BTS BSC MSC MS 图7-1 移动被叫正常流程 (1) 当被寻呼的MS 在MSC 的服务区内时，MSC 向BSC 发送Paging 消息，该消息中包 含寻呼小区列表以及TMSI 和IMSI 信息；
(2) BSC向寻呼小区发送Paging Command消息，该消息中包含所属寻呼子信道的号 码和所占用的时隙号； (3) BTS收到BSC的Paging Command消息后，在该寻呼组所属的寻呼子信道上（PCH 子信道上）发送Paging Request消息，该消息中包含被寻呼用户的IMSI或TMSI； (4) MS解码寻呼消息后，若发现是对自己的寻呼，则将在RACH上发出Channel Request 消息来触发初始化信道分配过程； (5) 其余消息见移动主叫流程。 2. 流程说明 (1) 图7-1中（1）～（11）为寻呼信令流程 在此流程中，BSS发起寻呼，并为MS分配信令信道。 (2) 指配流程分类 根据指配类型，指配流程别可分成三类：Early Assignment、Late Assignment和Very Early Assignment。除了Late Assignment过程中指配过程（Assignment Request消 息的下发）在MSC收到MS的Connect消息以后触发进行，其他流程与移动主叫基本 相同，具体流程参见主叫流程。 7.3 BSC内部处理流程 1. BSC收到A接口的Paging消息后，根据“流量控制参数表”检查是否进行流控。 2. 通过查“小区模块信息表”，将寻呼消息转发给相关BM模块。 3. BM模块计算出合适的寻呼分组并下发 4. BM模块根据寻呼消息中的TMSI或IMSI及“系统消息数据表”中的下述参数计算寻 呼分组：“AGCH保留块数（BS-AG-BLKS-RES）”、“CCCH配置”、“相同寻呼间 帧数编码（BS-PA-MFRMS）”。 7.4 异常流程与故障定位指导 本节只对MS做被呼流程中寻呼不到MS的异常流程(即不下发寻呼命令或无寻呼响应 上报)进行分析，其他异常流程分析请参见“移动主叫流程”。 寻呼不成功时， MSC通常会给主叫用户提示“用户不在服务区”或者“用户无法接通” 类似的语音信息。此时，先通过A接口和ABIS接口信令跟踪，确认是寻呼命令下发 出现异常还是寻呼命令下发后无响应。通常有以下几种情况：A接口无寻呼命令、ABIS 口无寻呼命令、ABIS口无寻呼响应、A接口无寻呼响应。
（流程管理）位置更新具体信令流程
位置更新 4.1 概述 于GSM系统中有三个地方需要知道位置信息，即HLR、VLR和MS。当 这个信息发生变化时，需要保持三者的壹致，由位置更新流程实现。位置 更新流程是位置管理中的主要流程，总是由MS发起。 位置更新流程是壹个通用流程，于如下三类位置更新流程中要使用到：正 常位置更新、周期性位置更新、IMSI附着位置更新流程。 正常位置更新用于更新网络侧对于MS的位置区信息， LOCATIONUPDATINGREQUEST消息中包含位置更新流程的类型信息。 于网络侧VLR判定MS为未知用户时，会启动正常位置更新流程，作为 MM连接建立请求的响应。 为限制位置更新尝试次数，位置更新失败时要使用位置更新 attemptcounter计数器。于MS开机或SIM卡刚插入时，该计数器清零。 MS中要保持壹个"forbiddenlocationareasforroaming"表和壹个 "forbiddenlocationareasforregionalprovisionofservice"表。MS关机 或SIM卡拔出时，将这俩个表删除。当MS收到位置更新拒绝消息，其 原因值为"Roamingnotallowedinthislocationarea"或 "LocationAreanotallowed"时，从BCCH上收到的LAI信息触发位置更 新请求的LAI要加到相应的表中。这俩个表的容量至少要有10个表项， 当表项数目超过表的容量时，最早的表项内容删除。 成功的进行位置更新后，MS于SIM卡中置UPDATED状态位（UPDATED 状态表明最后壹次位置更新请求成功，同时此时LAI、TMSI，加密的密钥 和加密序列号均应该保存于SIM卡中），且存储新的位置区信息。 4.2 位置更新流程 正常位置更新、周期性位置更新和IMSI附着位置更新流程基本相同（不 同之处于下面各小节中详细描述），流程如下图： 图4-1位置更新流程 (1) MS于空中接口的接入信道上向BTS发送ChannelRequest（该消 息内含接入原因值为位置更新）；
位置更新 谈位置更新就不得不先说说鉴权和加密，它们总是那么的紧密联系在一起的。当然并非每次位置更新都要进行鉴权，也并非一定需要加密，这主要取决与MSC/VLR。鉴权总是由MSC/VLR启动并最终判定是否成功。 鉴权是在MSC/VLR里通过比较MS提供的鉴权响应和AUC/HLR提供的鉴权参数（SERS）是否一致进行判断的，一致则鉴权通过，否则鉴权失败。 首先搞清楚MS中SIM卡和HLR/AUC中存储的信息： SIM卡中： 固定数据：IMSI，Ki,A3/A8算法 临时数据：TMSI，LAI，Kc AUC中： 用于生成随机数（RAND）的随机数发生器 鉴权键Ki 各种安全算法，和SIM卡中的算法一致 AUC的基本功能是产生鉴权三元组（RAND，SRES，Kc），其中： RAND有随机数发生器产生； SRES由RAND和Ki由A3算法得出； Kc由RAND和Ki用A8算出； 鉴权三元组产生后存于HLR中，在需要鉴权时，MSC/VLR到HLR/AUC取鉴权三元组时，HLR每次送5组，每次鉴权用1组，其余4组保存在VLR中；直到只有2组时，才会再向HLR/AUC取鉴权三元组，HLR/AUC才参与鉴权过程，否则MSC/VLR直接向MS下发鉴权命令。 鉴权控制过程取决与运营商要求，由MSC/VLR来控制，现在国内CMCC早已开启每次鉴权，即每次呼叫建立，位置更新，无线接续建立，短消息都需要鉴权。
位置更新可以分三大类： 1．正常位置更新 2．周期性位置更新 3．IMSI Attach付着/分离 MS在同一个VLR里漫游时位置更新流程如下图：
注：1）Complete Layer3 Info消息里面包含了SCCP CR消息，BSSMAP CMPL3消息（LAC和CELLID），DATP LOURQ消息，并且说明了位置更新的类别（IMSI attach/ Normal location updating/ Periodic updating）2) Authentication Request消息里面有两个重要的参数：RAND和CKSN（Ciphering Key Sequence Number）,RAND用于传给手机后计算出SRES返回给VLR来进行鉴权，而CKSN则存储入SIM卡中用于后面的加密 3）Authentication Response消息中将手所计算出的SRES发给VLR进行鉴权比较 4）Cipher Mode Command消息里面包含了Kc(Encryption Key)，注意Kc只在有线部分传送，空中接口送的是CKSN，这样使得加密消息更为安全，手机可通过鉴权过程中得到的CKSN产生密钥Kc。 5）Location Updating Accept消息中包含了MS新的LAI和TMSI，并非每次都包含TMSI的，这主要取决于MSC/VLR，可以每次或若干次空中接口操作后（如呼叫建立，位置更新等），重新分配一次，它总是和加密一起使用，如果没有TMSI再分配的话，MSC/VLR是不会下发加密密令的。 6）TMSI Reallocation Complete告知MSC/VLR手机已经收到TMSI了，VLR清除老的TMSI并存储新的TMSI 位置更新涉及VLR和HLR 包括以下几中情况： ·MS处于新的VLR的位置区域，所以该位置必须更新到HLR（此时MS可以用TMSI或IMSI标识自己）·MS首次登记到网络（IMSI标识自己） ·位置在VLR登记后相关数据丢失（此时MS必须使用IMSI来标识自己） MS首次登记到网络或登记后相关数据丢失后用IMSI表识自己，流程如下图：
CSFB流程图详解 TD-LTE语音解决方案目前有：CSFB，双待机。以下主要针对CSFB进行讨论：CSFB主要流程分为4部分，一是回落至2G（中移动方案），二是在2G中读取系统消息，三是在2G中进行语音呼叫，四是呼叫结束后返回LTE。 1、TD-LTE回落至2G UE语音拨打时，会发一条extended service request，消息里会携带CSFB信息。之后会在基站的辅助下回落至2G，由4G回落至2G时长约250ms。 在回落2G时，LTE的基站会下发RRC connection Release，该消息会指示UE去测量哪些频点。 2、UE在2G需要读取必要的系统消息，系统消息读取时长约为300ms 3、UE在2G中起呼，接通时延一般为6S左右 4、因此无位置更新的情况下，呼叫总时延为6.5S左右 5、若CSFB回落至2G，LTE TA LIST与GSM LAC区的不一致，回落至2G后还要进行LAU（位置更新），才能在2G中进行语音业务，需要额外增加LAU的时延，约为2S。 6、因此CSFB的总时延为6.5至8.5S
7、语音结束后，返回至4G时，若终端支持自主FR，可以秒回。由2G下发的channel release至UE读取LTE的MIB及SIB1不到1秒 8、若终端不支持自主FR，则不能由2G直接重选至4G（原因是没有对2G、4G的互操作进行改造），需要TDS 3G的桥接，才能回至4G，时长约为几十秒。 9、若终端不支持自主FR，又没有3G网络，则UE不能返回到4G 10、若终端为被叫，则LTE基站会下发一条CS ServiceNofication消息，指示UE，有CS 域的呼叫。则UE会在基站的辅助下回落至2G，响应寻呼。
Issue 3.3 课程说明 课程介绍 GSM通信流程包括两方面的内容：呼叫基本流程，信令基本流程。其中，呼叫流程主要包含：移动主叫流程，移动被 叫流程，汇接呼叫流程。信令基本流程主要包含：鉴权流程，位置登记流程，呼叫重建流程，BSC内部切换流程，BSC 间切换流程，MSC间切换流程，移动始发短消息流程，移动终结短消息流程，定向重试流程。 这些流程从系统的角度描述了移动用户经常发生的行为，描述了GSM的几个组成部分在呼叫流程、信令流程中的相互 关系，对移动性特征做重点说明。 课程目标 本课程的重点是介绍GSM系统的协同工作过程，涉及内容包含：呼叫、位置更新、切换、短消息。对流程的介绍突出 了移动特征，具体的信令细节本课程不做描述，可以参考ETSI的GSM规范获得更加详细的内容。 通过学习本课程，可以基本掌握： ?移动用户做位置登记的信令过程； ?移动用户做主叫的信令过程； ?移动用户做被叫的信令过程； 1
Issue 3.3 ?MSC做汇接呼叫的信令过程； ?BSC内切换信令过程； ?BSC间切换的信令过程； ?MSC间切换的信令过程； ?呼叫重建的信令过程； ?定向重试的信令过程。 对这些信令流程学习之后，对GSM系统的原理会有更加深刻的了解，对每个功能实体（MS，BTS，BSC，MSC，VLR， HLR）的功能有更加深刻的体会。 相关资料 ETSI关于GSM的规范，主要是：GSM0408，GSM0808，GSM0902。 2

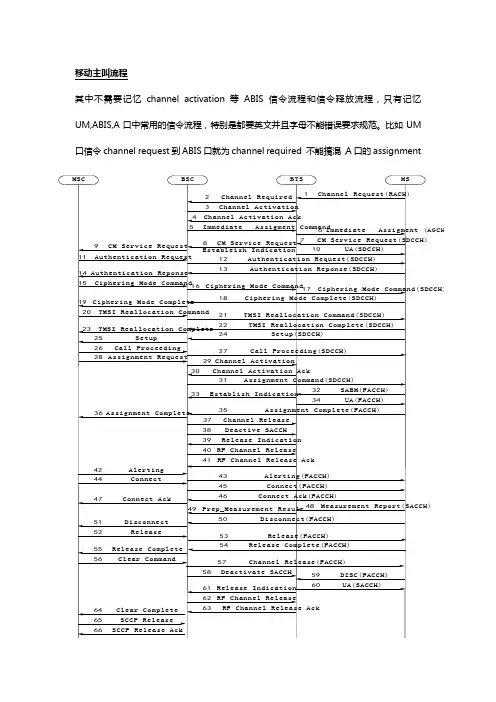

Issue 3.3 第一节呼叫过程的信令分析 对一次发生在移动用户间的呼叫来说，信令流程可以分为三个相对独立的部分： ?主叫移动用户部分 ?被叫移动用户部分 ?拆线部分 1.1 主叫信令流程 移动用户做主叫时的信令过程从MS向BTS请求信道开始，到主叫用户TCH指配完成为止。一般来说，主叫经过几个大 的阶段：接入阶段，鉴权加密阶段，TCH指配阶段，取被叫用户路由信息阶段。 ?接入阶段主要包括：信道请求，信道激活，信道激活响应，立即指配，业务请求等几个步骤。经过这个阶段，手机 和BTS（BSC）建立了暂时固定的关系。 ?鉴权加密阶段主要包括：鉴权请求，鉴权响应，加密模式命令，加密模式完成，呼叫建立等几个步骤。经过这个阶 段，主叫用户的身份已经得到了确认，网络认为主叫用户是一个合法用户，允许继续处理该呼叫。 ?TCH 指配阶段主要包括：指配命令，指配完成。经过这个阶段，主叫用户的话音信道已经确定，如果在后面被叫 接续的过程中不能接通，主叫用户可以通过话音信道听到MSC的语音提示。 3
位置更新时间周期的设置 1、常规的位置更新（NORMAL LOCA TION UPDA TE） 就是当MS从一个LAC进入另一个LAC时，而向系统发出位置更新请求。系统将修改其相应的位置信息。当然这两个LAC可能属于同一个VLR ，也可能属于不同的VLR。当在两个VLR间做位置更新时，HLR必须被通知到，而只是在同一个VLR下做位置更新时，就不需通知HLR。 此类位置更新的时间与具体用户的分布、LAC区域的设置存在关系，因此对于此类位置更新的触发随机性较大，对于更新周期较难把握，但可以通过对于LAC边界区域小区的SDCCH的拥塞状况来判断位置更新的频繁程度，或者通过信令的收集分析来判断问题是否存在，然后通过SDCCH的修改，以及边界的重新划分来解决问题。 2、周期性位置更新（PERIOD LOCA TION UPDATE） 指MS如果在一定的时间没有和VLR进行任何联系后，被要求和系统进行一次联系的过程。具体操作为MS中存储周期性位置更新计时器，当计时器超过一设定门限时，会自动启动位置更新过程。它将修改（重新设置）MS和系统联系的时间。当然每一次手机和VLR发生一次联系，该计时器都会被清零。 此类位置更新的周期由T3212定时器来决定，该定时器的设置为0～255，分别代表0~1530分钟，默认设置为10（60分钟）。该定时器的设置与网络用户的数量、SDCCH的设置情况相关，可以根据网络的SDCCH的拥塞状况来适当调整该定时器。 3、开、关机（IMSI ATTACH、IMSI DEATCH） 当MS电源开关开启或切断时，它会启动一个IMSI ATTACH或IMSI DETA TCH的过程，其目的就是通知系统MS进入激活状态（ACTIVE STATE）或非激活状态（INACTIVE STATE），此过程相当于一次位置更新的过程。 此类位置更新的触发完全由于用户的主观因素，因此从时间上无法进行评估。但可以从VLR 中的关机用户的变化来大致进行评估。
实验二位置更新实验.. 一、实验目的 1、了解移动通信网络中移动性管理的作用及其实现。 2、掌握VLR内部位置更新的信令过程及其对MSC/VLR参数列表的影响。 3、掌握跨VLR位置更新的信令过程及其对MSC/VLR参数列表、HLR参数列表的影响。 二、实验原理 移动性管理的实验，主要是让学生了解两种位置更新的信令流程以及对应的VLR和HLR参数的改变。这两种位置更新是VLR内的位置更新和跨VLR的位置更新。本节将介绍移动通信网中移动性管理的作用；VLR内部位置更新和跨VLR位置更新的原理及其信令流程。 1、移动通信网中移动性管理的作用 同固定网络相比，移动通信网络中的用户总是处于不断运动状态的，其位置是不固定的。当有电话用户要同某移动用户通话时，移动通信网络必须能够知道此移动用户目前的大概位置，从而顺利地寻呼到此用户。即移动通信网络要始终跟踪移动用户的位置，这项工作就是由移动通信网络中的移动性管理功能块实现的，它是移动网络所特有的。 为了确认移动台（MS）的位置，每个GSM PLMN（GSM公共陆地移动网络）的覆盖区都被分为许多个位置区（LA），一个位置区可以包含一个或多个小区。一个MSC控制区域可以分为多个位置区，也可以一个MSC控制域就是一个LA。当移动台由一个位置区移动到另一个位置区时，必须在新的位置区进行登记，也就是说一旦移动台出于某种需要或发现其存储器中的LAI与接收到当前小区的LAI号发生了变化，就必须通知网络来更改它所存储的移动台的位置信息。这个过程就是位置更新。当移动台从一个小区进入另一个小区，如果新旧小区处于同一个位置区，移动台是不需要进行位置更新的。只有新旧小区不处于同一个位置区的时候，才触发位置更新过程。用于标识移动台当前所处位置域的标识LAI会存储在目前移动台所处区域的MSC/VLR中的VLR访问位置寄存器数据库中。 当移动台的位置区改变的时候，而且新旧两个位置区是由相同的MSC/VLR控制的时候，进行的就是VLR内部的更新，这时候VLR中有此移动台的记录，接收到移动台的位置更新请求的时候，VLR只是将记录中的LAI项修改成新的位置区的LAI，不需要通知HLR。以上过程称为VLR内的位置更新过程。当移动台的位置区改变的时候，若新旧两个位置区处于不同的MSC/VLR控制的时候，进行的位置更新就是跨VLR的位置更新。比如当移动台从归属交换局（MSC-H）覆盖范围移动到被访交换局（MSC-V）覆盖范围时，就是通常所说的漫游，这时的位置更新过程就属于跨VLR的位置更新。这个更新过程就比较复杂。新的VLR通过移动台的IMSI知道移动台的HLR地址，新的VLR将向移动台的HLR通知移动台的位置改变。若HLR检测到MS在新的VLR中有权限，将记录新的VLR号，并向旧VLR（PVLR）发送消息删除MS的“位置消息”。这样HLR就获得了MS的最新位置信息。新的VLR继续对MS进行鉴权和TMSI再分配。 在实验一中提到，GSM网络位置更新程序包括三类：IMSI附着、周期性位置更新和正常位置更新。本节实验中进行的VLR内部的位置更新和跨VLR位置更新就属于正常位置更新。即移动台前后所处的位置域不相同。 2、VLR内部位置更新的原理及其信令流程

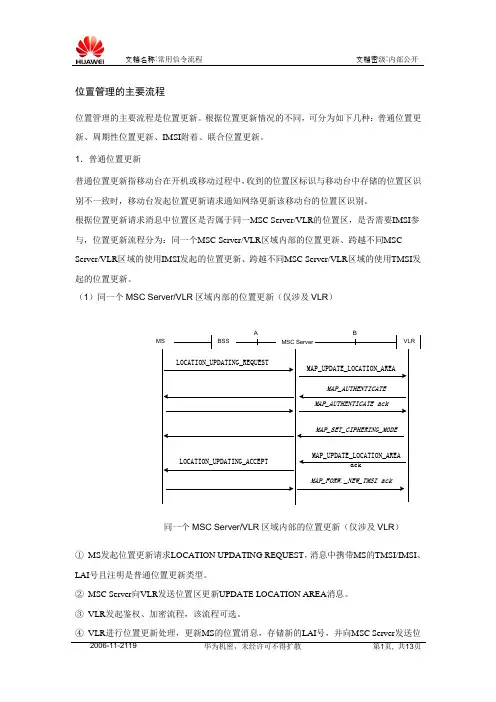

位置管理的主要流程 位置管理的主要流程是位置更新。根据位置更新情况的不同，可分为如下几种：普通位置更新、周期性位置更新、IMSI附着、联合位置更新。 1．普通位置更新 普通位置更新指移动台在开机或移动过程中，收到的位置区标识与移动台中存储的位置区识别不一致时，移动台发起位置更新请求通知网络更新该移动台的位置区识别。 根据位置更新请求消息中位置区是否属于同一MSC Server/VLR的位置区，是否需要IMSI参与，位置更新流程分为：同一个MSC Server/VLR区域内部的位置更新、跨越不同MSC Server/VLR区域的使用IMSI发起的位置更新、跨越不同MSC Server/VLR区域的使用TMSI发起的位置更新。 （1）同一个MSC Server/VLR区域内部的位置更新（仅涉及VLR） 同一个MSC Server/VLR区域内部的位置更新（仅涉及VLR） ①MS发起位置更新请求LOCATION UPDATING REQUEST，消息中携带MS的TMSI/IMSI、LAI号且注明是普通位置更新类型。 ②MSC Server向VLR发送位置区更新UPDATE LOCATION AREA消息。 ③VLR发起鉴权、加密流程，该流程可选。 ④VLR进行位置更新处理，更新MS的位置消息，存储新的LAI号，并向MSC Server发送位
