目录
一、工程说明
二、概述与用途
三、主要构造
四、供货范围
五、设备安装与步骤
六、竣工验收
七、工程交验
八、管理质量措施
九、安全措施
十、机械设备一览表
十一、工期保证措施
附：刮吸泥机安装天数计划表

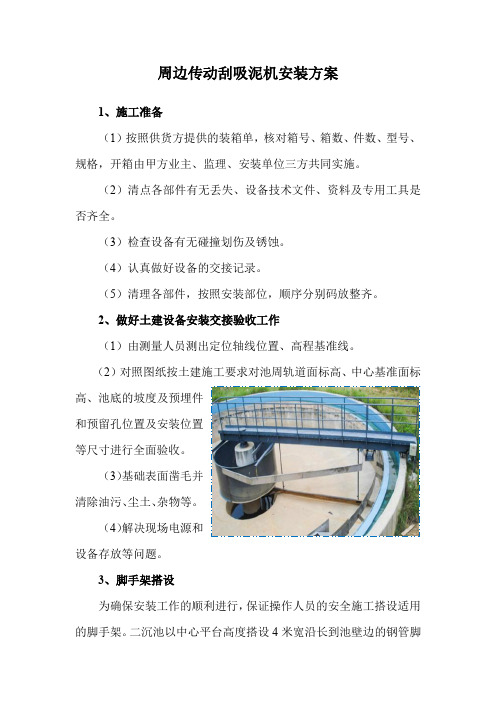

刮吸泥机安装施工方案
一、工程说明
该工程是*********污水处理厂（一期PPP）项目。
二、概述与用途
ZBGX型周边传动刮吸泥机是城市水厂城镇污水处理厂常用的沉淀池吸泥设备。本机排泥系统采用静压式刮集吸泥法，可达到边刮边吸的良好效果，同时周边驱动机械采用轴装式减速机，体积小，结构紧凑，使用寿命长。是一种吸泥量调节方便，节能效果显著，日常维修保养方便的理想吸泥设备。

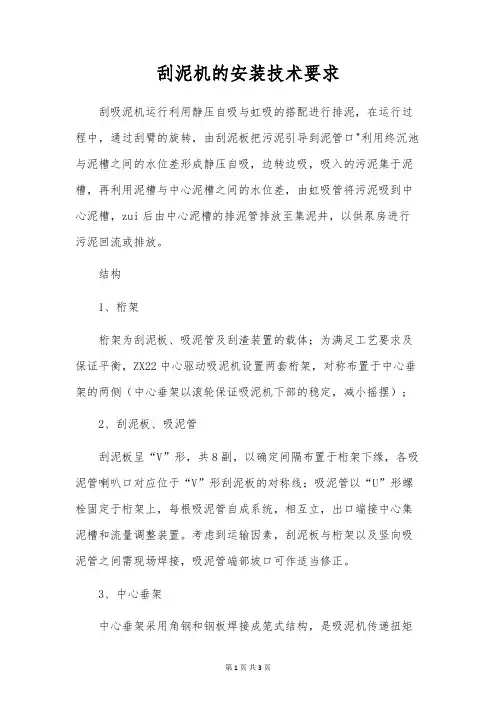

三、主要构造
ZBGX型周边传动刮吸泥机主要由半（全）桥架、驱动装置、中心旋转支座、吸泥管、集泥槽及稳流筒、撇渣装置、出水槽等部件组成。运行时，由齿轮减速机驱动桥架端梁下的主动走轮旋转带动悬挂的排泥槽和吸泥管转动，并利用液面和排泥槽的泥位差静压原理，将池底的沉泥经集泥斗刮集，汇入吸泥管集泥槽至中心泥缸后排出，同时，水面的浮渣通过撇渣装置排出池外。

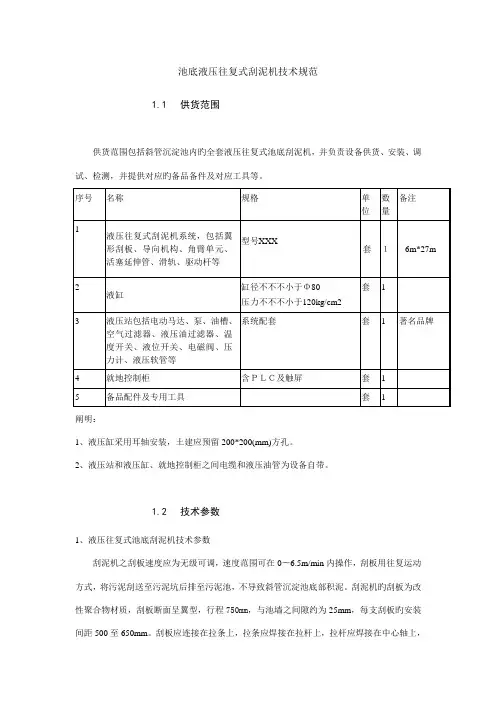

四、供货范围
全桥式工作桥，双周边端梁及传动装置，中心支座，回转体及集电装置，吸泥系统，稳流筒，撇渣系统，浮渣挡板，排渣斗，出水堰板及所有紧固件。
五、设备安装与步骤
1、安装前认复核池的各有关尺寸是否已符合设备安装的要求，如有问题及
时向业主提出，共同商讨尽快解决。
2、我公司的安装人员在安装前必须熟读图纸，彻底了解安装的关键尺寸及
部位，选择较合理的起吊方法。
3、准备好起重的一切设备、材料（如匹配的枕木、滚筒、手拉葫芦等）。
4、中心支座就位
4.1 采用经纬仪等仪器，侧得中心支座安装的基础底座实际高度，对照
中心支座的高度尺寸是否符合。
4.2 在池处适当位置固定单臂把杆，将中心支座吊入池底移至中心部位
后吊入基础底座上，并校正其中心座及水平底后固定。
5、采用吊车将两端行走系统架移至工作桥两端对应的部位。
6、用汽车吊将工作桥吊起，慢慢移至工作桥中间的位置，并与两端行走轮
相固定，固定好的中心支座联接定位后人工推行一周，调节两端行走轮，使其运行灵活、自如、无卡阻现象。
7、找出水位线，以此为基准安装中心集泥筒，排泥槽、吸管、刮泥板每根
吸泥管，刮泥板安装时必须人工推行一周，保证每证刮泥板在池底最高
位置不碰。吸泥管吸口离池最高点距离为150mm。
8、安装撇渣板。
9、出水堰板安装，保证堰口高低差在±2mm范围内。
10、把浮渣挡板固定在出水槽的侧板上。
11、安装排渣斗，出渣管及刮渣耙等。
12、以上工作全部完成以后，人工推行2周，检查所有附件是否到位并符
合要求，如有不符进行调整。
13、装上减速机，中心集电装置，接好电气控制器。
14、启动电机，使设备运行，同时检查电机有无异常情况，减速机有无过
热现象，整机有无异常噪音。
六、竣工验收
竣工验收前，要有完整的竣工、交工资料，对于施工中工程变更不大时，由甲方、施工单位设计单位共同编制，在施工中要及时填写各项原始记录、资料，办理中间交接，工程交工验收时，对所安装的设备、零部件做一次全面检查，达到工艺设计所需要求。会同各工程组织、维护人员配合生产操作人员进行单体及联合试运合格后，向生产单位办理移交手续，即向生产单位交工。
七、工程交验
1、工程的交验在硬件（指实物的安装），检验合格后，软件（交工资料、各种验评、记录）应同步进行交验。
2、最终交接，验收证明书、验收目录表、质量评定表，由施工单位向建设单位移交，此项工作须在联运合格二个月内进行。
八、管理质量措施
1、安装人员名单：****************共7人
2、现场施工负责人：**********
3、单位工程技术负责人：***********
4、安装质量保证措施
我公司是经过贯彻认证并取得了ISO9001认证证书的企业，已建立了有效的质保体系，有章可循，有据可查，安装人员必须严格按照安装纪律，按安装步骤着一安装，发现问题，及时汇报，及时解决，确保安装效果。
九、安全措施
1、组织落实：由***********担任安全组长。
2、安全守则：
（一）建立安全生产责任制，贯彻“安全第一”和“预防为主”的方针。
（二）凡本公司安装人员必须接受安全教育，听从安全指导。
（三）工作前必须穿戴好发放的劳动保护用品，做好工作前准备。安装组长负责监督检查，在工地严禁赤膊、赤脚作业。
（四）各种设备、操作工具使用前应加以检查，确保安全后才能使用。非本人操作的设备，不得随意开动。
（五）工作时间内不准擅自离开工作岗位，不准闲谈、打闹，遵守当地业主厂家的各项制度。
（六）工作区域和通道必须保持整洁、畅通。原部件，零件安放整齐。
（七）认真做好文明生产，整理好工具，并安全存放。保持现场清洁。
（八）高空作业必须戴好安全帽，系好安全带。严禁在高空投扔工具、材料。工作地点范围内有围栏或其它保护装置，以防落物伤人。
（九）各种安全保护装置、标志、仪表、指示器等不准任意拆除，并经常检查和定期校验，保持齐全有效。
（十）电器设备和线路的绝缘必须良好，电器设备的金属外壳必须采取可靠的接地或接零措施，非电工不准接、拆电器设备。发生电器故障应立即切断电源，通知电工检修。
（十一）发生安全事故或出现重大事故隐患时，要保持现场，并立即报告上
级部门或现场业主安全负责人，以及时采取措施，减少损失。
（十二）定期召开安全会议，建立安全检查制度。
（十三）做好防火、防盗治安工作，在有防火要求的区域设置防火器材，工棚内不准烧电炉，以防起火。
（十四）严禁违章作业，声音指挥及野蛮施工。雨季潮湿泥泞，必须采取防滑措施。
本《安全守则》必须认真执行。违反者将依照公司有关制度予以处罚。
3、安全管理制度
为保障企业免受火灾危险害，必须建立企业的防火制度。全体员工务必严格遵守。
（一）易燃易爆危险品要按照防火管理要求严格管理。
（二）在划定的禁火区域和禁烟范围内发现违章纪者要从严处罚。
（三）危险物品必须在规定地点存放，专人负责。健全防燃、防爆等相应措施。
（四）在禁火区域内动火时，必须按照三级动火申请制度执行。
生产安全操作规程十二条原则：
（1）违章操作，制止别人违章，不让违章伤害自已和他人。
（2）工作前检查劳动防护措施，做到安全可靠、文明生产。
（3）登高作业应有专人监护，严禁乱抛工具和设备零件。
（4）各种安全防护装置、仪表等不得随便拆除、要保持齐全有效。
（5）维修设备应切断电源，悬挂警告牌，落实监控人。
（6）多人操作时应统一指挥，不准超负荷使用机器设备。
（7）非电气人员不准拆装、修理电气线路和电气设备。
（8）零件物品要规范整齐堆放，通道畅通，无乱堆放现象。
电焊工、气割工“八不”
（1）电工、气割工不焊不割。
（2）禁火区域无动火证不焊不割。
（3）载压设备不焊不割。
（4）密封容器不焊不割。
（5）有毒物和易燃物未清除不焊不割。
（6）焊割件来路不明不焊不割。
（7）危险品无可靠安全措施不焊不割。
（8）焊具电焊、气具、管带有问题不焊不割。起重工操作“十不吊”
（1）超负荷不吊；
（2）吊运物上有人不吊；
（3）工件尚未与工装平台分离不吊；
（4）吊运物移动途中有人操作不吊；
（5）有快口的重物未加衬垫不吊；
（6）斜拉工件不吊；
（7）易燃、易爆、受压容器不吊；
（8）捆扎不牢不吊；
（9）光线阴暗看不清工件不吊；
（10）吊装时指挥信号不清不吊；
十、机械设备一览表
十一、工期保证措施
1、编制施工进度计划及控制细则，明确分工，落实到人。
2、编制月度工程计划，定期向监理工程师提供统计分析资料和进度控制表。
3、做好工程施工进度记录，及时整理和统计进度数据并将计划与实际进度比较，进行工程进度预测，制定、调整修改措施。
刮吸泥机安装天数计划表
项目：45米刮吸泥机
具体施工进度根据业主的工期要求，我公司可随时增加安装人员，以确保安装工期。
7
项目：8万吨/年钛白粉项目（硫、钛一体化热能利用）Ⅰ标段项目 压滤机安装施工方案 目录 第一章工程概况···········2-2 第二章安装原则···········3-5 第三章安装方案···········5-17
第一章工程概况 1.1设备简介 此次安装为8万吨/年钛白粉项目（硫、钛一体化热能利用）Ⅰ标段项目中的七台压滤机，其中一台酸渣压滤机（M1601）、二台泥浆压滤机（M2201A/B）、二台热滤压滤机（M2202A/B）、二台精滤压滤机（M3301A/B）。 1.2设备特性 表1.2-1 设备特性一览表 序号名称位号外观尺寸(m)重量（T）1酸渣压滤机M160113×2.525 2泥浆压滤机M2201A13×2.525 3泥浆压滤机M2201B13×2.525 4热滤压滤机M2202A12×2.523 5热滤压滤机M2202B12×2.523 6精滤压滤机M3301A12×2.523 7精滤压滤机M3301B12×2.523
第二章安装原则 2.1 施工流程 表2.1-1安装流程表 2.2 设备就位次序 七台压滤机均位于506楼东面EL 12.00平面沿南北向依次排列。 EL12.00平面共有三个设备通道，分别正对M1601、M2202A、M3301B，考虑吊装方便，两边的通道进相邻的两台，中间通道进镜像对称的三台，且遵循先里后外的原则。具体安装顺序见详图2.2-1中的序列号。
图2.2-1 安装顺序图 2.3 设备吊装方案简述 2.3.1 吊装机械 1 吊机：主吊-型号TG-700E的70T汽车吊；附吊型号TR-250M的25T吊车 2 葫芦：六个10T（两个备用） 3钢丝绳和卡环（与葫芦配套的相应等级） 2.3.2吊装方案 第一步设备垂直提升：利用2台吊车将设备在厂房外提升至设备所在楼层的高度 EL12.00 第二步送入楼内：两台吊车配合着将设备送入楼内，当设备的头部落至楼层上时，附吊摘钩，由主吊和楼内的牵引装置（葫芦）相互配合继续运设备 入楼内，设备全体进入楼内后，主吊车摘钩由楼顶的葫芦牵引设备。第三步楼层水平运输：通过楼内的牵引装置（葫芦）将设备运至安装地点。第四步设备就位。
一、编制说明及依据 1.1编制说明 本施工组织设计是根据合 同、施工图纸进行编制的。在编制过程中，力求使方案内容全面、经济合理、技术先进、措施得力，工期、质量、安全、文明施工等目标明确。 本施工组织设计是施工的总体布置和安排，为该工程施工的基础性技术文件，一经批准，项目部各部门和施工人员必须严格遵守。 1.2 编制依据 SH/T3510-2011 石油化工装置设备基础工程施工及验收规范 SH/T3535-2002《石油化工混凝土水池工程施工及验收规范》 GB/T50937-2013《石油化工工程防渗技术规范》 GB50026-2007 工程测量规范 GB50204-2002 混凝土结构工程施工质量验收规范 SH3507-2011 石油化工钢结构工程施工及验收规范 ○2机械、设备 SH/T3536-2002 石油化工工程起重施工规范 GB50275-2010 压缩机、风机、泵安装工程施工及验收规范 ○3管道施工及验收规范 GB50235-2010 工业金属管道工程施工规范 GB50184-2011 工业金属管道工程施工质量验收规范 GB50268-2008 给水排水管道工程施工及验收规范 SH 3533-2013 石油化工给水排水管道工程施工及验收规范 SH3064-2003 ○4电气 GB50169-2006 电气装置安装工程接地装置施工及验收规范
GB50303-2011 建筑电气工程施工质量验收规范 GB50150-2006 电气装置安装工程电气设备交接试验标准 GB 50168-2006 电气装置安装工程电缆线路施工及验收规范 GB 50170-2006 电气装置安装工程旋转电机施工及验收规范 GB 50171-2012 电气装置安装工程盘、柜及二次回路接线施工及验收规范 GB 50257-96 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范 JGJ130-2011 GB50303-2002 建筑电气工程施工质量验收规范 GB50300-2013 建筑工程施工质量验收统一标准 二、工程概况 2.1 工程简介 2.2 工程特点 （1）该项目共四个沉淀池，边生产边施工。因此，合理安排安装顺序，是完成后续工作的保证及施工质量的前提；
汽轮机大修施工方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
型50MW双抽凝汽式 汽轮机大修方案 编制： 审核： 批准： 新疆奎屯华能火电设备安装工程公司
型汽轮机施工方案 1概述 新疆广汇新能源有限公司2#、3#汽轮机本体进行大修，机组型号型50MW双抽凝汽式汽轮机，机组生产厂家南京汽轮机（集团）有限责任公司。本次大修包括本体标准检修项目及特殊检修项目。 本次机组标准检修项目包括：气缸、转子、滑销、轴承、盘车、调速系统、保安系统、自动主气门、调速气门、前箱、油系统、发电机抽转子检查。 特殊检修项目：2台机组气缸中分面漏气；2台机组前汽封漏气大；3#机旋转隔板卡涩；2台机组盘车手柄漏油；更换中调门阀碟。 本次检修直接原因：汽轮机前汽封漏气大。
本次检修重点需要解决的问题：汽轮机中分面漏气。 本次检修重点需要注意的问题：如果汽轮机系统管线需要拆开，因汽轮机属较大型设备，必须在机组找正完毕后，再联汽轮机出入口第一道法兰，以避免过大的管道附加力影响机组的正常运行。 2．编制依据： 南京汽轮机（集团）有限责任公司提供《型50MW 双抽凝汽式汽轮机》产品使用说明书 《施工质量检验及评定标准》第四篇汽机 《施工及验收技术规范》汽轮机机组篇 《电力建设安全工作规程》（火力发电厂部分） 3．检修前准备 组织检修人员学习有关资料，交流机组检修经验，熟悉施工方案。 落实物资准备（包括材料、备品、安全工具、施工机具等）和检修施工场地准备。 制定检修安全措施和检修质量保证体系。 由检修技术负责人确定施工工艺和现场作业负责人，现场作业负责人填写的施工日志，应及时准确。 4. 施工工序 拆卸前的准备 4.1.1检修所需的工量卡备齐，现场行吊进行负荷试验合格 4.1.2按规定进行断电、停气、倒空等工艺处理完毕，具备检修条件，办理安全作业票后，方可施工。 拆卸与检查 4.3.1拆除与检修相关的的全部管线，并封好管口。 拆卸联轴节罩、短接、供油管，供油管要小心拆卸，不得损坏或弯曲。 复查机组同轴度。 拆卸调速器部分。 4.7.1拆卸、检查气缸螺栓时，应使用专用工具，检查气缸螺栓外观有无缺陷，检测硬度并进行无损探伤。 汽缸的拆卸 4.8.1插入猫爪垫块和汽缸导向杆。 4.8.2吊出上缸体，并翻转。 4.8.3检查汽缸中分面有无裂纹、冲刷、损伤、漏气痕迹等缺陷，必要时制定修复方案按方案进行修复。 检查滑销系统，测量其间隙。 检查扰性支架有无裂纹、开焊等缺陷。 拆卸并检查轴位移、轴振动探头。 复测止推瓦、气封、喷嘴和动叶片的间隙。 径向瓦和推力瓦 4.13.1拆卸上半轴承箱，检查径向瓦、止推瓦，并检查瓦的间隙。 4.13.2检查各瓦块的工作面的接触与磨损是否均匀，检查轴承合金表面有无过度磨损、电腐蚀、裂纹、夹渣、气孔、剥落等缺陷。 4.13.3检查瓦胎内、外弧及销钉孔有无磨亮痕迹，定位销钉是否弯曲、松动。 4.13.4检查薄壁瓦的接触痕迹及余面高度。 4.14.2用专用工具水平吊出转子 4.14.3检查轴颈、叶片、围带、推力盘等有无损伤、裂纹等缺陷，必要时进行无损探伤，并做叶频分析。 4.14.4检查转子的各部跳动值。 4.14.5检查调速器驱动轮齿的啮合、磨损情况。 4.14.6检查超速紧急跳闸装置。
乙炔系统优化技改项目滤机搬迁施工组织方案 编制： 审定： 审批： 2016年8月
施工组织设计方案 一、工程概况： 1、项目名称： 2、建设地点： 3、建设单位： 4、设计单位： 5、施工单位： 6、工程内容简介： 我公司承建该工程的乙炔系统优化技改项目滤机搬迁，包括：设备顶棚拆除，滤板拆除安装，3台压滤机拆除，钢结构制作安装，渡槽制作安装，工艺管道安装，设备安装等。 二、编制依据： 1、《化工工艺设计施工图内容和深度统一规定》HG/T20519-2009 2、《化工装置设备布置设计规定》HG/T20546-2009 3、《建筑设计防火规范》GB50016-2006 4、《石油化工企业设计防火规范》GB50160-2008 5、《化工管道设计规范》HG20695-1987 6、《钢制管法兰、垫片、紧固件》HG/T20592-2009 7、《爆炸和火灾危险环境电力装置设计规范》GB50058-1992 8、《化工、石油化工管架、管墩架设计规定》HG/T20670-2000 9、《化工企业静电接地设计规程》HG/T20675-1990 10、《化工设备，管道外防腐设计规范》HG/T20679-1990 11、《工业设备，管道防腐蚀工程施工及验收规范》HGJ229-1991 12、《工业设备及管道绝热工程设计规范》GB50264-1997 13、《工业管道及管道绝热工程施工规范》GB50126-2008 14、《管架标准图》HG/T21629-1999 15、《工业金属管道设计规范》GB50316-2000(2008年版) 16、《工业金属管道工程施工规范》GB50235-2010 17、《现场设备、工业管道焊接工程施工及验收规范》GB50236-1998
目录 第一节工程概况 0 第二节施工准备及部署 (1) 第三节施工方法及施工程序 (2) 第四节安全技术措施 (7) 第五节主要资源配置计划 (9)
第一节工程概况 工程名称 深圳公明污水处理厂位于深圳市宝安区，场区位于公明镇玉律村，南邻洲石公路，东向为光明新区，交通便利，在望天山附近。污厂区控制用地亩。污水处理厂近期设计处理规模为10万m3/d，远期设计处理规模20万m3/d。 工程内容 所需吊装的工件清单如表1所示。 表1主要吊装设备参数
备注：本方案主要针对粗格栅及管道，其它普通设备由于重量轻，占地小，均以此为例。。编制依据 （1）施工现场实地考察。 （2）现场总平面图。 （3）设备参数。 （4）《设备安装起重工》，杨文柱编，重庆建筑大学出版。 （5）《重型设备吊装工艺与计算》，杨文柱编，重庆建筑大学出版。 （6）《实用起重吊装手册》，杨文渊编，上海科学技术出版社。 （7）《大型设备吊装工程施工工艺标准》（SHJ515-90）。 （8）《起重吊装常用数据手册》，杨文澜编，人民交通出版社。 （9）安全检查标准 JGJ59-99 《建筑施工安全检查标准》 JGJ46-2005 《施工现场临时用电安全技术规程》 JGJ33-2001 《建筑机械使用安全技术规程》 JGJ80-91 《建筑施工高处作业安全技术规程》 GB50194-93 《建筑工程施工现场安全用电规范》 第二节施工准备及部署 施工准备 （1）编制、报审吊装施工方案。 （2）组织参加吊装运输施工的人员进行技术安全交底，使所有参加施工的人员明
确施工内容及施工方法，使其牢固树立安全第一思想，杜绝安全事故的发生。 （3）组织吊装、运输施工所需要的机具进场并对其规格、型号及完好性、安全性 等进行必要的复核，使其能够满足施工的需要，杜绝有安全隐患的机索具在现场 使用。 施工力量部署 本工程中设备吊装运输工作是该工程中的一个重点工作，施工进度将严重影 响整个工程的施工进度，设备吊装施工中的施工安全工作，也是整个工程安全工 作的重中之重，所有参加设备吊装施工作业的人员，必须明确施工内容及方法， 树立牢固的安全意识，杜绝在施工中任何安全事故的发生。在施工过程时，现场 成立设备吊装领导小组。 第三节施工方法及施工程序 主要起重方法简述 1、水粗格栅吊装 1）粗格栅运至现场后，采用35T吊车下车至上图所示位置，进行直接吊装，耗用 台班1个，人工8个； 2）设备的运输路线 设备在现场卸货后，带屋面基础成型，具备吊装条件，用130T吊车直接将风冷热泵机组吊至屋面，然后用人工配合手动葫芦牵引至基础上安装。
操作规程编号：LX-FS-A88197 刮泥机安全操作规程标准范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
刮泥机安全操作规程标准范本 使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 1.刮吸泥机安装完毕，经验收合格后即可开车，开车前应做到如下几项工作： 1）将池中注满清水，以保证刮吸泥机的起用和运转平稳。 2）将各排泥锥阀打开，水可自流入排泥槽内。 3）启动按钮开关，进行开车。 当开关运转正常后方可排出污水，调节排泥阀，直到调节到最佳位置为止，如果处理量发生变化时须重新调节，刮吸泥机在控制室进行控制，为了安全操作，刮泥机端部设有开关箱可供现场开、停车使用。 2.刮吸泥机运行时应注意：
江苏如东25MW秸秆发电示范项目 汽机安装 作 业 指 导 书
目录 1、概述及主要参数 2、编制依据 3、汽轮发电机安装应具备的条件 4、汽轮机本体设备检修 5、汽轮机本体安装 6、施工主要工器具 7、质量保证措施 8、安全文明施工措施 9、工程验收 10、附录
1、概述及主要参数： 江苏如东25MW秸杆发电项目汽轮发电机是由东方汽轮机有限公司制造，本汽轮机为冲动式高温、高压、单缸、凝汽式汽轮机。 汽轮机的主要参数： 型号：N25—8.83 型式: 冲动式高温、高压、单缸、凝汽式汽轮机 最大功率:(VWO工况):28.8MW 额定工况(THA工况)参数: a)自动主汽门前蒸汽压力：8.83MPa b)自动主汽门前蒸汽温度：535℃ c)背压：4.9kPa e）给水温度：218.9℃ 最大新蒸汽流量：110t/h 转向：顺时针（从汽轮机端向发电机端） 额定转速：3000 r/ min 轴系临界转速（计算值） 1932 r/ min（汽机一阶） 1074 r/ min（发电机一阶） 3506 r/ min（发电机二阶） 通流级数：共20级（1个双列调节级+19压力级） 回热系统：2个高压+1除氧+3个低加，除氧器采用定压运行 末级动叶片高度：465mm 末级动叶片环行排汽面积：2.58平方 凝汽器冷却面积：2000平方 非调节抽汽点：第4、6、9、12、15、18级后 汽轮机本体外形尺寸： （长×宽×高）8153.5m m×5889mm×2398mm（排汽缸顶面至运行平台） 主机重量：~98.3t（包括阀门、管道、基架和垫铁） 最大吊装重量：~18t（检修时，上半汽缸组合） ~28t（安装时，下半汽缸组合） 最大起吊高度：6.85m 运行平台高度：8.0m 产品执行标准：GB5578——85《固定式发电用汽轮机技术条件》 2、适用范围及编制依据： 本作业指导书只适用东方汽轮机厂生产的N25—8.83型汽轮机安装技术要求. 2.1 《火电施工质量检验及评定标准》（汽机篇）1998年版； 2.2 《电力建设施工及验收技术规范》（汽轮机机组篇）DL5011—92； 2.3 《电力建设安全工作规程》； 2.4 《东方汽轮机厂安装说明书》。 3、汽轮发电机安装应具备的条件： 3.1 施工前图纸会审 3.1.1 在土建汽机平台施工前应对土建图与安装图进行会审，予留孔洞、予埋铁件和地脚螺孔位置以及标高、中心任务线等重要尺寸应取得一致。
通州区益民水处理有限公司迁扩建设项目厂内及中途提升泵站设备安装总承包工程 板框压滤机吊装方案 编制： 审核： 审批： 编制单位：南通安装集团股份有限公司 二O一五年月 目录 一、工程概况-------------------------------------------------------------- 二、编制依据-------------------------------------------------------------- 三、吊装准备-------------------------------------------------------------- 3.1技术准备------------------------------------------------------------- 3.2现场条件准备--------------------------------------------------------- 3.3施工机具准备--------------------------------------------------------- 3.4施工人员准备--------------------------------------------------------- 四、吊装实施-------------------------------------------------------------- 4.1进行试吊------------------------------------------------------------- 4.2设备吊装------------------------------------------------------------- 4.2.1吊装布置----------------------------------------------------------- 4.2.2设备吊装----------------------------------------------------------- 4.2.3设备就位和收尾工作------------------------------------------------- 五、吊装安全注意事项------------------------------------------------------
中心传动刮泥机 使用说明书 前言 为保证人身安全和设备的正常运行，在安装运行前请认真阅读本说明书。 设备的安装和操作应由技术熟练的人员进行，制造厂不承担由非专业人员参与而发生的任何事故责任如有疑问，请立即与本公司联系。 维修设备或检修电器时应切断电源。 一、用途、型号表示方法 1.用途 WNG系列中心传动刮泥机用于污水处理厂重力式污泥，将浓缩污泥刮集至池底中心集泥坑，已便进一步作污泥脱水处理。 2.型号表示方法 池直径 m 中心传动刮泥机 二、特点、构造及工作过程 1.特点 1）传动环节少，机械效率高，结构紧凑； 2) 主轴采用管式构造，维护方便。 2.构造及工作过程
刮泥机为悬挂式中心传动，驱动机构有两种布置形式。①一种为立式三级减速机的直联传动，布局较紧凑。减速机的出轴用联轴器与中间轴连接，再由中间轴与传动立轴相接传递力矩，如图1所示。②另一种为二级摆线减速机与回转支承的组合形式，如图2所示。刮泥机主要由立式三级减速机、机架组件（或回转支承）、主轴、刮臂、刮板、稳流筒、控制柜等组成。刮臂在传动装置带动下绕中心轴线旋转，刮臂上的刮泥板将沉积在池底的污泥由外向内推向集泥坑。在运行过程中，应刮板、刮臂受异物卡塞或激励积泥过多等以外原因导致传动过载，过载保护机构动作，切断电源，自动报警停机。
表1 三、操作程序 1.检查： 运行前检测接地保护和各电气接点是否可靠，送电后检查三相电压是否正常。 2.操作程序
接通电源：合上电源开关ON,电源指示红灯HR亮。 1）手动方式：将选择开关SA置于“手动”（左旋45°）档。 ﹡开机：按起动按钮ST，刮泥机运行指示绿灯HG亮。 ﹡停机：根据工艺要求按停止按钮SP，运行指示绿灯HG灭。 2）自动方式：将选择开关SA置于“自动”（右旋45°）档。 根据工艺要求，由PLC工作站发送指令控制刮泥机的运行。 3）事故报警： 当电源缺相、短路、刮泥机过载等事故发生时，刮泥机停机并有灯光显示。 说明： 1）采用PLC控制方式需在订货时提出，常规不配； 2）根据用户提出的要求确定工作方式，预留有关控制接口电路； 3）各种设备控制方式详见随机技术资料。 四、安装调试 1．池底面二次混凝土应在刮泥机试转后施工，为保证刮泥效果，池底二次混凝土顶面应在刮泥机转动（人力）时以刮板找正； 2．机架结构必须以上端面校正其水平,回转支承安装时应用三颗调整螺钉调整其水平； 3．安装时用铅垂线找正，安装后用手盘动联轴器，转动应均匀、灵活无卡滞现象，将刮泥部件中刮板和下臂角钢焊劳并补漆； 4．减速机严格按其说明书定期检查、注油； 5．设备安装调试后，机架(或中心回转支承)滚动体内注润滑脂。

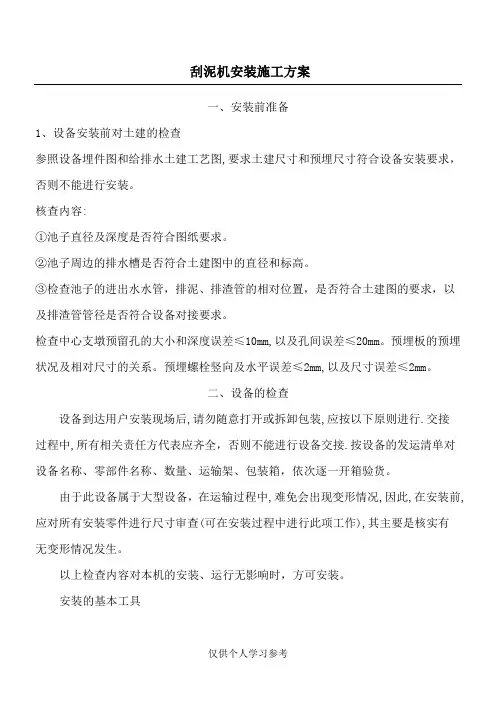

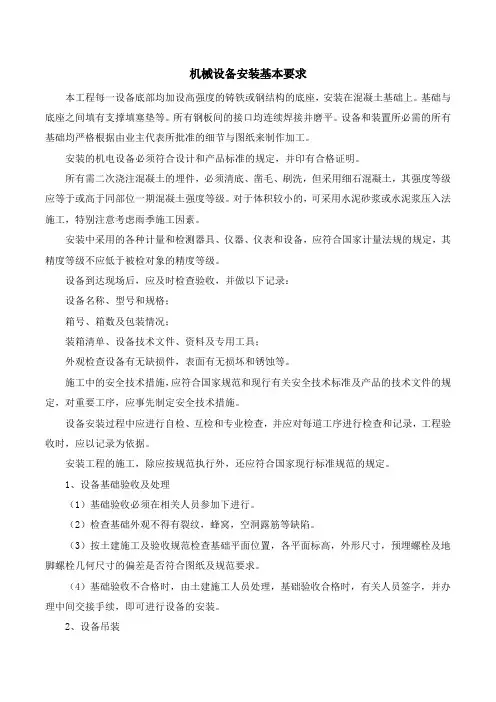

刮泥机安装施工方案 一、安装前准备 １、设备安装前对土建的检查 参照设备埋件图和给排水土建工艺图，要求土建尺寸和预埋尺寸符合设备安装要求,否则不能进行安装。 核查内容: ①池子直径及深度是否符合图纸要求. ②池子周边的排水槽是否符合土建图中的直径和标高。 ③检查池子的进出水水管，排泥、排渣管的相对位置，是否符合土建图的要求,以及排渣管管径是否符合设备对接要求。 检查中心支墩预留孔的大小和深度误差≤10mm，以及孔间误差≤20mｍ.预埋板的预埋状况及相对尺寸的关系。预埋螺栓竖向及水平误差≤2mm,以及尺寸误差≤2mｍ。 二、设备的检查 设备到达用户安装现场后，请勿随意打开或拆卸包装，应按以下原则进行。交接过程中,所有相关责任方代表应齐全,否则不能进行设备交接。按设备的发运清单对设备名称、零部件名称、数量、运输架、包装箱,依次逐一开箱验货。 由于此设备属于大型设备,在运输过程中，难免会出现变形情况，因此,在安装前，应对所有安装零件进行尺寸审查（可在安装过程中进行此项工作),其主要是核实有无变形情况发生。 以上检查内容对本机的安装、运行无影响时,方可安装。
