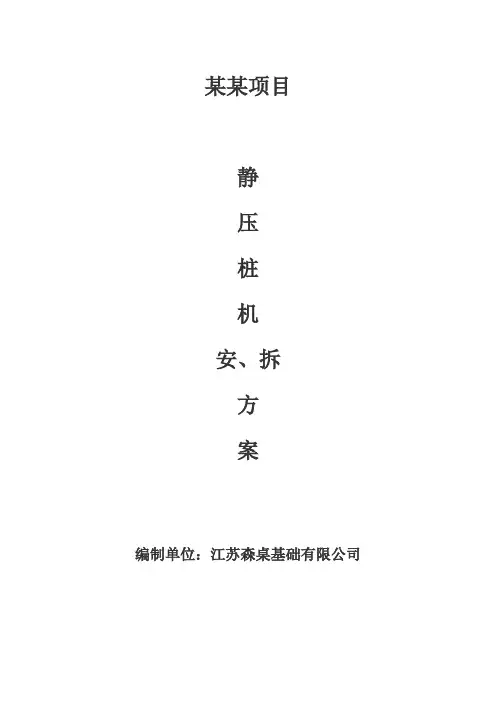

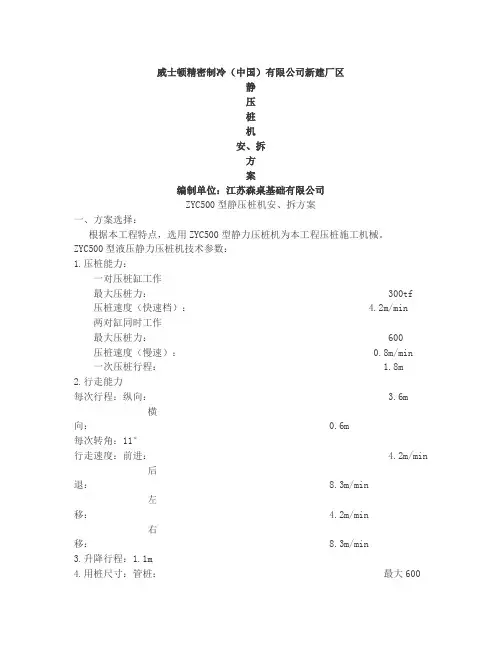

某某项目
静
压
桩
机
安、拆
方
案
编制单位：江苏森桌基础有限公司
ZYC800型静压桩机安、拆方案
一、方案选择：?
根据本工程特点，选用ZYC800型静力压桩机为本工程压桩施工机械。
ZYC800型液压静力压桩机技术参数：?
1.压桩能力：?
一对压桩缸工作
最大压桩力：300tf
压桩速度（快速档）：4.2m/min
两对缸同时工作
最大压桩力：600
压桩速度（慢速）：0.8m/min
一次压桩行程：1.8m
2.行走能力
每次行程：纵向：3.6m
横向：0.6m
每次转角：11°
行走速度：前进：4.2m/min
后退：8.3m/min
左移：4.2m/min
右移：8.3m/min
3.升降行程：1.1m
4.用桩尺寸：管桩：最大600
方桩：0.35*0.35m2----0.45*0.45m2
单桩长度：a)≥3.0m，≤15m（中桩）
b)≥3.0m，≤10m（边桩）
5.液压系统
额定压力：25（18）MPa
额定流量：354（115）L/min
括号外的数字为主机部分，括号中的为起重机部分。
6.电气系统：功率：37X3+30=141kw
电压：380V
电流：70.4X3+56.8=268A
7.重量：总重：600t
最大部件：66t
8.外形尺寸：工作厂*工作宽*运输高=13000*8040*3040mm
9.边桩距离：1.38m
角桩距离：2.8m
10.接地比压：长船：12.96tf/m2
短船：16.6tf/m2
11.起重机：最大起重量：16tf
最大起升速度：11m/min
最大回转速度：3r/min
二、施工方法?
1、施工条件。?
目前现场场地已经基本平整，三通一平已经完成，具备施工条件。?
2、施工部署。?
1）、施工安排。?
根据现场情况，工期以及甲方要求。我公司调进一台JVY600H型液压静力压桩机，桩机配备四台30kw交流电焊机进行接桩工作。?
3、安装步骤：
1）、先将长船、短船安放自定位置，将机身底盘油缸与长船、短船滚轮座地盘连接。
2）井架下部通过销及支承座与底盘连成一体，整套压桩系统装在井架中心，通过卷扬机可以上下运动，压桩垂直度主要有导向轮来保证。
3）在安放配重前，必须对各紧固件进行检查，防止因紧固件未拧紧而造成构件变形。
4）安放配重时注意均匀，防止单边偏重。
5）起塔时，先使井架缓缓上升15度左右，检查油路及油压正常后，再徐徐上升至垂直位置，撑起的速度应该缓慢而均匀，以避免井架抖动。用卷扬机起塔时，同样先使井架上升15度左右停下，检查卷扬机制动是否安全可靠，往复二次无误后再缓缓上升至垂直位置，起升过程中切忌猛刹、猛停。
6）安装完毕后，应对整机进行试运转。
4、操作要点
1）检查液压系统是否渗漏，油管接头是否松动，油箱中的油量是否适当，各方向阀的手柄是否灵活，复位是否可靠。
2）检查电气系统接线和布线是否准确、合理、接地是否稳妥、可靠。
3）检查压桩油缸上下行程是否灵活，压桩系统上下是否有卡阻现象。
5、安全措施
1）、工人上岗前必需进行安全教育，并要求持证上岗。进入现场必须戴安全帽，并系紧带子。?
2）、设备安装验收后才能使用，并悬挂安全标志，?
3）、进入现场的作业人员必须遵守“十不准”规定。?
4）、上班前必须在桩机各部件及钢丝绳、转动部分加润滑油，各制动部分要灵敏，试机正常后方能施工。?
5）、桩机行动时，指挥员应注意地面及空中的情况，要保证桩架的稳定、平衡、垂直移动，保证安全。?
6）、重物要有专职指挥，起吊时重物及扦把下严禁站人。?
7）、机电设备维修时必须切断电源，停电后方能进行。?
8）、严禁酒后操作。?
9）、所有用电设备必须安装漏电保护装置，保证一机一闸一漏电开关，漏电开关采用两级以上设置，实行三相五线制。电箱和机具采用黄绿双色线进行接零保护。
10）、电箱能防雨，门锁齐全，出线电缆化，一律架空，不拖地。?
11）、施工现场严禁无关人员进入，现场设立警告牌。?
三、压桩机拆除
1）压桩机拆除前应由项目经理召集有关人员对工程进行全面检查与签证，确认压桩已施工完毕，方可拆除。
2）拆除压桩机要设警戒区，并指定专人负责指挥，操作人员必须佩戴安全帽。
3)拆除压桩机应按照先装后拆,后装先拆的原则。
