矿井直流电法勘探涵盖了巷道顶底板电测深法和矿井高密度电阻率法这两种方法，两者属于频率域，而矿井瞬变电磁法则为时间域的方法。
1直流电法技术的基本原理
直流电法勘探是测定岩石电阻率的传统方法。它通过一对接地电极把电流供入大地中，而通过另一对接地电极观测用于计算岩石电阻率所必需的电位或电位差信息（见图1）。
图1 电法勘探工作原理示意图
一个点电源O 在均匀介质中的电场形态为球形(见图2) ，每个球壳为一个等电位面，不同等电位面上A、B 两点会产生电位差，电位差的大小与其通过的介质的导电性(电阻率)有关。
此时通过直流电法仪测得A、B 两点的电位差，即可计算出介质的视电阻率。
A'
j电流线
图2点电源在均匀介质中的电场形态
矿井直流电法勘探在井下巷道内安放物理场源和接收装置，因测点位置靠近勘探对象，缩短了目标体的探测距离，许多在地表无法探测到的较小规模地电异常体，在井下可获得较强异常响应，为提高电法勘探应用能力创造了有利条件。
巷道顶底板直流电测深法装置形式
固定MN法（施伦贝尔装置）
工作布置方式为A---M-O-N---B ，即以 O 点为中心，两边对称布置A 、M 、N 、B 四个电极四个电极按比例由近及远同步移动。
三极装置（常用于井下迎头超前探测）
工作布置方式为A---M —
O —N----B （*）。即以 O 点为中心，两边对称布置M 、N 两个电极，A 、M 、N 三极由近及远逐步移动，B 极位于无穷远处。
图2 三极测深法示意图
上述两种装置中A 、B 、均为供电电极，用于向岩层供电；M 、N 均为测量电极，用于探测地电场电压，根据测出的电流、电压值结合装置系数就可以换算出地层视电阻率值。通过对不同深度地层的视电阻率值进行全方位探测和综合分析，就可以达到探测岩性或构造的目的。
矿井高密度电法
巷道顶底板电测深法由于受其观测方式的制约，不仅测点稀，工作效率低信息量小，而且更难从多种电极排列去研究地电断面的特征、结构与分布。因此，所提供的关于地电断面的地质信息贫乏，资料解释存在相当困难。为了克服上述困难与不足，更好的发挥物探在工程勘察中的优势，便发展出了高密度电阻率这项新的勘探技术。
其在原理上属于电法勘探中电阻率法的范畴，它是以岩土体的电性差异为基础，以研究在施加电场的作用下，地下传导电流的变化分布规律，它是在常规电法勘探基础上发展起来的一种新的勘探方法。高密度电法集中了常规剖面法和电测深法两者的特点，不仅可以观测地下一定深度范围内横向电性变化情况，同时还可以观测垂向电性的变化特征，总体而言具
有以下优点：
1、电极布设是一次完成的。虽然在工作开始观测前要投入较大的工作量来完成多电极的布设工作，但这样做可以防止因电极重复设置引起的干扰，减小了测量误差。
2、常规电阻率测深一次只能得到一条剖面上一个点的电阻率值，而高密度电法在电极布设好时可以得到一条剖面下整个断面的电阻率参数。大量的信息使我们在异常解译上排除电法工作的多解性有了较大的帮助。
3、野外的数据采集、收录实现自动化、智能化，因此可以方便的采集到同一深度上多个电阻率参数以及不同深度上电阻率参数。数据的自动存储避免了人为的观测记录误差，智能化可以实时看到地电断面电阻率变化特征，便于与计算机联接实现数据共享，便于后期资料处理。
4、由于在一条地电断面上有很多的电阻率值（所以称之为高密度电阻率），在现代计算机技术的支持下，利用现在较成熟的应用软件包，我们可以很方便的得到一条地电断面异常图，使我们很直观的分析地质体的相对电性特征，从而了解异常地质体的埋深、规模等。而常规电阻率测深无法做到这一点。
矿井高密度电法装置形式
高密度电法在野外工作时，将多电极按一定的间隔布置，观测过程中电极按一定规律组合，一次布置电极可实现不同的观测装置。高密度电法野外工作是采用多种装置形式，其各
种装置形式的工作示意图如下：
①二极装置Pole-Pole
装置系数K=2πr，其中r为电极间距，AM=nr
②二极装置P-Pole-Pole
装置系数K=2πr，其中r为电极间距，AM=nr
③单边三极装置P-Dpole
装置系数K=2πn(n+1)r，其中r为电极间距，n为隔离系数，AM＝nr，MN＝r ④偶极装置Dpole-Dpole
装置系数K=2πn(n+1)r，其中r为电极间距，n为隔离系数，AB=MN=r，BM=nr ⑤斯龙倍格装置Schlumberger：
装置系数K=πn(n+1)r，其中r为电极间距，n为隔离系数，MN=r,AM=NB=nr ⑥温纳装置Wenner：
装置系数K=2πr，其中r为电极间距，AM=MN=NB=nr

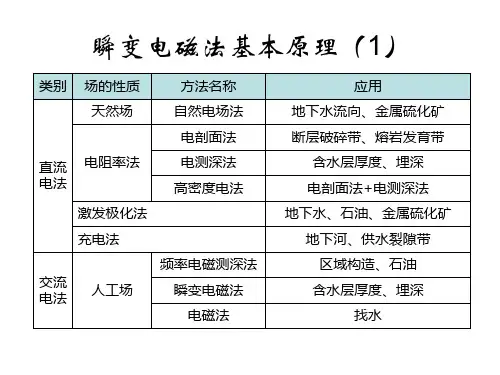

2矿井瞬变电磁技术的基本原理
目前，国内外常采用的预测方法主要是根据矿井已有的水文地质、构造地质和钻探资料，借助于各种物探方法进行综合分析，而物探方法在井下探测水源体比地面物探具有独特的优势。瞬变电磁法由于在煤矿防治水中的独特优势，在巷道迎头超前探测以及底板突水预测预报方面受到了广泛的重视。
瞬变电磁法，即Transient Electromagnetic Method（简称TEM），是利用不接地回线或接地线源向地下发送一次脉冲场，以激励地层介质感生电磁场，在一次脉冲场间歇期间利用同一回线或电偶极接收感应电磁场（图1）。其物理基础是电磁感应原理，根据此理论，在电导率和磁导率均匀的大地上，铺设输入阶跃电流的回线，当发送回线中电流突然断开时，在下半空间就要被激励起感应涡流场以维持在断开电流前存在的磁场，此瞬间的电流集中在回线附近的地表，并按指数规律衰减。
图1 瞬变电磁法示意图
在发送一次脉冲磁场的间歇期间，观测由地下地质体受激励引起的涡流产生的随时间变化的感应电磁场（或称响应场）。地层介质被激励所感应的二次涡流场强弱决定于地层介质所耦合的一次脉冲磁场磁力线的多少，二次场的大小与地下介质的电性有关：低阻地质体感应二次场衰减较慢，二次场电压较大；高阻地质体感应二次场衰减较快，二次场电压较小。根据二次场衰减曲线的特征，就可以判断地下地质体的电性、性质、规模和产状等，由于瞬变电磁仪接收的信号是二次涡流场的电动势（纯异常响应），对二次电位进行归一化处理后。根据归一化二次电位值的变化特征，可间接地探测各种地质构造问题。因此，瞬变电磁作为一种时间域的人工源地球物理电磁感应探测方法，是根据地质构造本身存在的物性差异来间接判断有关地质现象的一种有效的地质勘探手段。
由于特殊的井下施工环境，相对于其它方法而言，矿井瞬变电磁法有着很大的差异，主要有以下两方面的优点：
（1）由于井下施工环境与地表不同，无法采用地表测量时的大线圈（边长大于50m）装置，只能采用边长小于3m的小线框，因此与地面瞬变电磁法相比数据采集工作量小，测量设备轻便，工作效率高。
（2）由于采用小线圈测量，点距更密（一般为2-10m），可降低体积效应，提高勘探的横向分辨率。测量装置距目标体更近，将会大大提高异常体的感应信号强度。
施工方法
迎头超前探测
工作面内探测
山东盛泉矿业有限公司 科技进步成果奖励申报书 成果名称：瞬变电磁法在有掘必探工作中的应用 完成单位：沈家峁煤矿技术科（盖章）协作单位：（盖章）填报日期： 2016 年 9 月 10 日
成果名称瞬变电磁法在有掘必探工作中 的应用 成果起止日期 成果的主要内容： 一、项目简介 随着矿井开采深度的加大，矿井水文地质条件日趋复杂，为防止矿井水害事故发生必须加强探放水管理，严格执行有掘必探、先探后掘、有采必探、先治后采的探放水原则，坚持物探先行、钻探验证、化探跟进的综合探测程序科学有效的开展井下探放水工作，原有的物探设备直流电法仪由于施工难度大、条件要求高、探测结果可靠性差已不符合井下物探要求，矿井瞬变电磁法是当前应用范围广的一种电法勘探技术。此方法观测的是二次场，能够较为直观的进行近区观测(能够使用重叠回线装置)，对低阻含水体特灵敏、不易受体积效应的影响、纵横向分辨率高，而且施工作业方便、快捷、效率比较高。因此，在煤矿水文地质探测方面有很高的应用价值。瞬变电法探测优点：高定向性（方位性)、高分辨率、有效探测距离大、适应性强、易于施工、效率高。YCS150型瞬变电磁仪具备操作简单、小功率、小线圈、大测深、分辨能力及抗干扰能力强、物探结果精度高、成图简单等优点现已投入使用，为更好的服务于井下探放水作业还需对瞬变电磁法探测的应用进行探索研究。 二、YCS150瞬变电磁施工方法 1、掘进迎头探测施工方法： 迎头超前探测，采用偶极共轴法，即发射线圈距接收线圈3-5米；发射线圈2*2米双匝，接收线圈直径0.6米；发射电压7.2V，电流2A;对迎头顺层方向、斜向上、两个平面分别按7个角度进行探测，探测距离为距迎头150米范围的前方视电阻率扇形图。布置方案如图1-1和1-2。 图1-1 现场施工布置框图
左线出口（1） ************隧道左线 出口ZK27+687～ZK27+587瞬变电磁法 超前地质预报报告 ***********有限公司 二〇一四年八月二十五日
项目名称：************************ 数据采集： 报告编写： 复核： 审核： ***************有限公司 二〇一四年八月二十五日
目录 一、工作概况 (1) 二、瞬变电磁法基本原理 (1) 三、测点布置及施工方法 (2) 四、现场工程地质分析 (3) 五、瞬变电磁法的资料解释 (5) 六、结论及建议 (8)
*****************隧道左线出口 ZK27+687～ZK27+587瞬变电磁法超前地质预报报告 一、工作概况 2014年8月18日下午，我单位对******************口掌子面ZK27+687处进行了瞬变电磁超前探测工作，其目的在于：查明前方赋存水情况。现场情况：掌子面、附近拱顶及边墙无渗水现象。 二、瞬变电磁法基本原理 瞬变电磁法的激励场源主要有两种，一种是回线形式（或载流线圈）的磁源，另一种是接地电极形式的电流源。下面以均匀大地的瞬变电磁响应为例，来讨论回线形式磁偶源激发的瞬变电磁场，从而阐述瞬变电磁法测深的基本理论。 在导电率为σ、导磁率为μ的均匀各向同性大地表面敷设面积为S 的矩形发射回线在回线中供以阶跃脉冲电流 ???≥<=0 00)(t t I t I （1） 在电流断开之前（0 瞬变电磁法数据处理流程研究 利用瞬变电磁法对目标体进行探测，采集数据后，需将采集的数理进行一系列的处理之后才能进行相关的分析与应用，因此研究数据处理的流程是十分有必要的。 标签：瞬变电磁法；数据处理；流程 引言 利用瞬变电磁装置对目标进行勘探采集数据后，便要进行数据处理的工作了。在现阶段，由于处理解释的理论不成熟，仅仅停留在半定量半定性阶段，尽管现在有很多专家学者将地震的处理解释理论引进了瞬变电磁之中，但是总的来说还是有局限性的。（张国峰等，2008）因此对瞬变电磁数据处理的研究是很有必要的。 此次采用的瞬变电磁装置为大定源回线装置，发射回线：600m×600m，工作频率：6.25Hz，发射电流：16A。在此，以工程中取得数据为基础就处理的方法进行讨论。 1 数据处理流程 2 干扰校正处理 测区靠近高压线的数据受到电磁干扰影响，出现突变的极大或极小值，甚至会使局部数据整体变形、抬升或降低。在数据采集的时候采取多种措施减小干扰，如在接收线圈正上方2m处安放铁丝网防护，多次数据采集优选数据质量相对较好的数据，但少数测点仍然受到影响。 对于受到干扰的数据要进行校正，使其回归应有的变化规律。根据已知地质条件，采用多点圆滑及距离加权滤波的方法对受干扰数据进行处理，处理前后的效果对比如图2所示。其中图a）为受干扰原始数据断面图，从图中可以看出，数据发生了严重跳变，蓝色虚线为采集数据位于高压线边缘，其发射线框位于高压线底下，采集数据由于受到高压线电磁干扰，导致富水层位深度出现异常，即富水层位向上提升，红色虚线框内数据采集位于高压线底下，由于受到电磁干扰比较严重，引起数据突变，导致下部视电阻率比正常情况下要低。但是，总体来看，其电性在纵向上的变化趋势还是遵循“高——低——高”的变化趋势。 对于以上特征的数据，首先进行了预处理，其目的是将干扰排除，避免存在因为干扰造成的假异常。处理方法为：剔除极大、极小值，进行多点圆滑——滤波。对处理后的数据成图，如图b）所示，图中没有了突变点，数据变化较为均匀，为后期的资料分析解释提供了可信依据。 瞬变电磁法在地质勘探中的应用 姓名：杨帅班级：资工803 学号：20081338 摘要:在地下水勘查工作中,用常规物探方法难以划分地层的结构、确定断裂构造的位置、查明基岩面的起伏形 态及判断地下水的赋存状况。通过瞬变电磁法(TEM)勘测并结合钻孔资料分析,对上述地质问题有了一些突破性 的认识,证明了瞬变电磁法在勘查工作中的有效性。当地下存在电性不均匀体时,通过瞬变电磁法会观测到电性 不均匀体的涡流异常场,进而推断矿体、地下水、地质构造等地下盲体的存在和部位。依据此特征成功地将瞬变电 法在探测中进行了应用。 关键词:瞬变电磁法;视电阻率;等值线;地下水勘查 0前言 随着我国国民经济快速发展,对能源的需求日益增大。 煤炭是我国目前主要能源之一,在煤矿生产和建设中,地质 构造直接影响煤矿生产安全生产和建设的重大灾害之一。 由于瞬变电磁法易于加大勘探深度,具有分辨能力强、工作效率高、受地形影响小等特点,近几年越来越受到人们的重视,被广泛用于油气田、地热、煤炭以及地下水勘查等领域。可以借助被探测地质体所产生的瞬变效应来划分地层结构、确定地质构造的位置、查明基岩面的起伏形态及判断地下水的赋存状况。 1勘探区概况 勘探区位于太行山西麓,沁水煤田东北部边缘中段, 地表部分面积被黄土覆盖,仅在工区内有部分基岩出露, 其它部分地段基岩出露。根据周边出露及揭露地层由老到 新有奥陶系中统峰峰组、石炭系中统本溪组、上统太原组、第四系。 该区的电性特征:第四系多由黄色、红棕色、褐色亚 粘土及砂土组成,不整合于各时代地层之上。厚度不大, 导电性能强,整个新生界松散层及地表强风化岩层从全区 资料对比来看均呈相对中低阻反映。 二1煤层顶板大占砂岩裂隙较发育,含有裂隙水,是煤层顶板直接含水层。采掘使煤层顶板岩层变形、破坏,形成冒落带、裂隙带和弯曲变形带。区内顶板砂岩虽厚度大、且较稳定,裂隙亦较发育,但由于其上被多层砂质泥岩、泥岩隔水层所分割,补给和储存条件均较差,富水性弱。因此煤层顶 板砂岩孔隙裂隙水常以滴水、淋水的形式进入矿井,很少形成突水。由于砂岩赋水的不均一性,在其富水区及导水裂隙密集带,顶板砂岩会形成突水,但突水量一般不会太大。3·2导水通道 充水通道主要有断裂导水通道、煤层顶板采动裂隙通 道、煤层底板采动裂隙通道、废弃井筒、巷道等。矿区覆盖层 沉积厚度不大,前部裂隙和开采后的塌陷为上部煤层开采充足水通道;局部断层2侧岩层裂隙发育带,为矿井的主要充 水通道;煤层开采后,地质条件发生变化,断层带的稳定性遭 受破坏,可成为矿井的充水通道;区内勘探阶段封闭不良的 钻孔和废弃井筒也可成为矿井的充水通道。 4结论 (1)主要含水层为碳酸盐类岩溶裂隙含水层、碎屑岩类 孔隙裂隙含水层和松散岩类孔隙含水层。 (2)韩庄矿的充水水源主要为煤层顶底板砂岩裂隙水、 沿裂隙通道入渗的第四系松散孔隙水、太原组岩溶裂隙水和寒武系岩溶裂隙水,老窑水为主要威胁水源。 (3)充水通道为断层带裂隙发育及采空塌陷带。 参考文献: [1]房佩贤,等.专门水文地质学[M].北京:地质出版社,1996. [2]杨孟达,等.煤矿地质学[M].北京:煤炭工业出版社,2000. 矿井直流电法勘探涵盖了巷道顶底板电测深法和矿井高密度电阻率法这两种方法，两者属于频率域，而矿井瞬变电磁法则为时间域的方法。 1直流电法技术的基本原理 直流电法勘探是测定岩石电阻率的传统方法。它通过一对接地电极把电流供入大地中，而通过另一对接地电极观测用于计算岩石电阻率所必需的电位或电位差信息（见图1）。 图1 电法勘探工作原理示意图 一个点电源O 在均匀介质中的电场形态为球形(见图2) ，每个球壳为一个等电位面，不同等电位面上A、B 两点会产生电位差，电位差的大小与其通过的介质的导电性(电阻率)有关。 此时通过直流电法仪测得A、B 两点的电位差，即可计算出介质的视电阻率。 A' j电流线 图2点电源在均匀介质中的电场形态 矿井直流电法勘探在井下巷道内安放物理场源和接收装置，因测点位置靠近勘探对象，缩短了目标体的探测距离，许多在地表无法探测到的较小规模地电异常体，在井下可获得较强异常响应，为提高电法勘探应用能力创造了有利条件。 巷道顶底板直流电测深法装置形式 固定MN法（施伦贝尔装置） 工作布置方式为A---M-O-N---B ，即以 O 点为中心，两边对称布置A 、M 、N 、B 四个电极四个电极按比例由近及远同步移动。 三极装置（常用于井下迎头超前探测） 工作布置方式为A---M — O —N----B （*）。即以 O 点为中心，两边对称布置M 、N 两个电极，A 、M 、N 三极由近及远逐步移动，B 极位于无穷远处。 图2 三极测深法示意图 上述两种装置中A 、B 、均为供电电极，用于向岩层供电；M 、N 均为测量电极，用于探测地电场电压，根据测出的电流、电压值结合装置系数就可以换算出地层视电阻率值。通过对不同深度地层的视电阻率值进行全方位探测和综合分析，就可以达到探测岩性或构造的目的。 矿井高密度电法 巷道顶底板电测深法由于受其观测方式的制约，不仅测点稀，工作效率低信息量小，而且更难从多种电极排列去研究地电断面的特征、结构与分布。因此，所提供的关于地电断面的地质信息贫乏，资料解释存在相当困难。为了克服上述困难与不足，更好的发挥物探在工程勘察中的优势，便发展出了高密度电阻率这项新的勘探技术。 其在原理上属于电法勘探中电阻率法的范畴，它是以岩土体的电性差异为基础，以研究在施加电场的作用下，地下传导电流的变化分布规律，它是在常规电法勘探基础上发展起来的一种新的勘探方法。高密度电法集中了常规剖面法和电测深法两者的特点，不仅可以观测地下一定深度范围内横向电性变化情况，同时还可以观测垂向电性的变化特征，总体而言具 瞬变电磁法 瞬变电磁法，是利用不接地回线或接地线源向地下发射一次脉冲磁场，在一次脉冲磁场间歇期间利用线圈或接地电极观测地下介质中引起的二次感应涡流场，从而探测介质电阻率的一种方法.其基本工作方法是：于地面或空中设置通以一定波形电流的发射线圈，从而在其周围空间产生一次电磁场，并在地下导电岩矿体中产生感应电流：断电后，感应电流由于热损耗而随时间衰减。 目录 原理 优点 应用 原理 优点 应用 展开 编辑本段原理 瞬变电磁法也称时间域电磁法(Time domain electromagnetic methods)，简称TEM，它是利用不接地回线或接地线源向地下发射一次脉冲磁场，在一次脉冲磁场间歇期间，利用线圈或接地电极观测二次涡流场的方法。简单地说，瞬变电磁法的基本原理就是电磁感应定律。衰减过程一般分为早、中和晚期。早期的电磁场相当于频率域中的高频成分，衰减快，趋肤深度小；而晚期成分则相当于频率域中的低频成分，衰减慢，趋肤深度大。通过测量断电后各个时间段的二次场随时间变化规律，可得到不同深度的地电特征。 编辑本段优点 瞬变电磁法探测具有如下优点 ⑴由于施工效率高，纯二次场观测以及对低阻体敏感，使得它在当前的煤田水文地质勘探中成为首选方法； ⑵瞬变电磁法在高阻围岩中寻找低阻地质体是最灵敏的方法，且无地形影响； ⑶采用同点组合观测，与探测目标有最佳耦合，异常响应强，形态简单，分辨能力强； ⑷剖面测量和测深工作同时完成，提供更多有用信息。 编辑本段应用 概述 根据瞬变电磁法对低阻体反应敏感的特点，将其用于煤矿井下水文勘查还是近几年的事情。瞬变电磁法是一种极具发展前景的方法，可查明含水地质如岩溶洞穴与通道、煤矿采空区、深部不规则水体等。瞬变电磁法在提高探测深度和在高阻地区寻找低阻地质体是最灵敏的方法，具有自动消除主要噪声源，且无地形影响，同点组合观测，与探测目标有最佳耦合，异常响应强，形态简单，分辨能力强等优点。 装置及原理 瞬变电磁法的勘探原理是利用人工在发射线圈加以脉冲电流，产生一个瞬变的电磁场，该磁场垂直发射线圈向两个方向传播，通常是在地面布设发射线圈，依据半空间的传播原理，把地面以上的忽略。当磁场沿地表向深部传播，当遇到不同介质时，产生涡流场或着遵照量子力学原理使活泼的碱金属产生能级跃迁或使含有大量氢原子的液体的氢原子核沿磁场方向产生定向排列。 当外加的瞬变磁场撤销后，这些涡流场的释放或者活泼的碱金属要恢复原有的能级，释放跃迁产生能量。以及含有大量氢原子的液体的氢原子核恢复原有的排列时，均以磁场的形式释放能量所获的能量。利用接收线圈测量接收到的感应电动势v2。该电动势包含了地下介质电性特征,通过种种解释手段(一维反演,视电阻率等)得出地下岩层的结构. 由于采用线圈 接收V2,故对空间的电磁场或其它人文电磁场敏感,也就是通常所说的干扰.为了减少此类干扰,采用尽量的发射大的电流,以获取最大的激励磁场,增 加信噪比,压制干扰。 接收装置通常分为分离回线,中心回线和重叠回线3类,以重叠回线得到的信息最为完整,其它次之。 局限性及解决办法 瞬变电磁法的工作效率高,但也不能取代其它电法勘探手段,当遇到周边有大的金属结构时地面或空间的金属结构时,所测到的数据不可使用,此时应补充直流电法或其它物探方法(见金属结构物对测量的影响一文)。同时在地层表面遇到大量的低阻层矿化带时(例如在陕西南部某地铅锌矿区,地层表面充满石墨层)瞬变电磁法也不能可靠的测量,因此在选择测量时要考虑地质结构。 EMIT MAXWELL 瞬变电磁法勘探数据处理(1) 物探软件2010-04-25 11:58:11 阅读361 评论0 字号：大中小订阅 EMIT MAXWELL 瞬变电磁数据处理软件是由澳大利亚电磁成像技术公司的商业软件，运行于WINDOWS平台下，能对频率域；时间域及航空瞬变电磁勘测数据进行建模，正演，反演，及常规成图作业处理。另外还支持频率域与时间域的激发极化数据处理。很值得一提的是该系统包含两套扩展模块一个是EMAX组支持地面与航空瞬变电磁数据的CDI 深度计算。另一个就是CSIRO(澳大利亚国家工业研究院)组的正反演模块，是EMIT MAXWELL的核心模块，可惜网上下载的版本都不带！ 所需工具WINDOWS系统，EMIT MAXWELL ，UltraEdit Professional Text/Hex Editor ，Oasis montaj 简易处理流程数据导入→数据处理→测量和仪器→数据显示→数据正反演 一、数据导入 支持工业标准AMIRA格式；标准仪器文件CRONE,PROTEM,GEONICS,SIROTEM.其他软件格式GEOSOFT等详细看下图。国产的瞬变电磁数据可以参照 AMIRA标准格式用ULTRAEDIT制作。提示下PROTEM的GX7格式直接将扩展名改为RAW即可导入！ 软件界面 数据导入 以软件自带的DEMO数据为例，该数据为AMIRA标准格式。点击import→Tem File 选中DEMO.TEM 标准格式直接点击OK即可。数据导入就即刻生成了断面曲线与测网地图 EMIT MAXWELL 瞬变电磁法勘探数据处理(2) 物探软件2010-07-10 10:41:26 阅读136 评论0 字号：大中小订阅 数据导入成功后接下来就是对瞬变数据进行预处理。 如图所示点击DATA/PREFERENCES菜单选中edit and Process lines 第三节瞬变电磁法（TEM） 一、方法原理 瞬变电磁法是利用不接地回线或接地线源通以脉冲电流为场源，以激励探测目的物感应二次电流，在脉冲间歇测量二次场随时间变化的响应。当发射回线中的电流突然断开时，在介质中激励出二次涡流场（激发极化场），二次场从产生到结束的时间是短暂的，这就是“瞬变”名词的由来。在二次涡流场的衰减过程中，早期以高频为主，反映的是浅层信息，晚期以低频为主，反映的是深层地下信息。研究瞬变电磁场随时间变化规律，即可探测不同导电性介质的垂向分布。 瞬变电磁法的探测深度与回线线圈的大小、匝数有关，线圈越大、匝数越多，探测的深度就越深。 瞬变电磁法的观测是在脉冲间隙中进行，不存在一次场源的干扰，这称之为时间上的可分性，脉冲是多频率的合成，不同的延时观测的主频率不同，相应的时间场在地层中的传播速度不同，调查的深度也就不同，这称之为空间的可分性。由这两种可分性导致瞬变电磁法有以下特点：把频率域法的精确度问题转化成灵敏度问题，加大功率，灵敏度可以增大信噪比，加大勘探深度；在高阻围岩地区不会产生地形起伏影响的假异常；在低阻围岩地区由于是多道观测，早期道的地形影响也较易分辨；可以采用同点组合（同一回线、重叠回线等）进行观测，使与探测目标的耦合最好，取得的异常强，形态简单，分层能力强；线圈点位、方位或接收距要求相对不严格，测地工作简单，功效高；有穿透低阻覆盖层的能力，探测深度大；剖面测量与测深工 作同时完成，提供了更多有用信息，减少了多解性。 二、地球物理前提 由于瞬变电磁法是观测断电后由一次脉冲激励出的二次涡流场随时间的变化规律，二次涡流场随时间的衰减快慢和强弱与被探测介质（道碴、混凝土、岩石等）及介质状态（含水与干燥、完整与破裂）有关，TEM法衰减曲线的变化过程反映了检测点由高频到低频、由浅层到深层的地质信息变化过程。检测的参数是各层规一化的电阻率，对实测的衰减曲线进行反演拟合，绘制地下电性分层及分层的电阻率柱状图，进而以反演拟合曲线为基础，绘制成曲线簇断面图、等值线断面图及电性分级断面图。 TEM法主要用于隧底检测。隧底结构的正常场，一般情况下，干燥的道碴与铺底砼、基岩相比，相对电阻率高、电导率低，铺底砼的电阻率次高、电导率次低，基岩的电阻率相对较低、电导率相对较高，略高于铺底砼。当隧底结构出现异常，有裂损的铺底砼与完好的铺底砼相比，电导率升高、电阻率降低。如果在铺底层与基岩顶面之间有干虚碴层或存在吊空、松散层时，则将出现低电导率、高电阻率层；相反，虚碴层、松散层含水时，则出现高电导率、低电阻率。因此，用TEM法对隧底进行检测后，将实测的衰减曲线进行反演拟合，并以反演拟合为基础，绘制成电性分级断面图等图件，最后结合收集的既有资料（隧底结构图、竣工图、施工开挖地质情况等），对这些图件进行分析解释，提供隧底结构分层（道碴层、铺底层、基岩面、道碴充水充泥段和陷槽段）、有无底板层（含仰拱）、底板层破损段、 瞬变电磁法在探测地下溶洞中的应用 【摘要】：介绍了瞬变电磁法应用于工程地球物理勘探的进展情况及应用效果，通过对实际探测资料的分析，论证了瞬变电磁法应用于工程地球物理勘探的可行性和有效性。 关键词：瞬变电磁法；地球物理勘探;地下溶洞 [ abstract ] : this paper introduces the development situation and the application result of transient electromagnetic method is applied to the engineering geophysical exploration, based on the analysis of the actual detection data, demonstrates the feasibility of transient electromagnetic method is applied to the engineering geophysical exploration and effectiveness. key words: transient electromagnetic method; geophysical exploration; karst cave 中图分类号：p624 文献标识码：文章编号：2095-2104（2013）1-0020-02 1引言 瞬变电磁法（tem）近几年来在国内外得到迅速发展，在金属矿勘探、油气田勘探和煤田勘探等勘探中得到广泛应用。并且它正开始步入工程勘察、地下水及地热勘察的行列中。为了研究 tem 法在地下空洞勘察中的有效性，几年来进行了大量的试验研究工作。 瞬变电磁法 1、概述 顺便电磁法（TEM）属于时间域电磁法，它是的原理是根据地壳中岩石或者矿体的导电性及介电性等电学性质的差异，以不接地的回线或者是连接地线通上脉冲电流为场源，地下发射一次脉冲磁场，在一次脉冲磁场间歇期间利用线圈或接地电极观测地下介质中引起的二次感应涡流场，从而探测介质电阻率的一种方法。其基本工作方法是：于地面或空中设置通以一定波形电流的发射线圈，从而在其周围空间产生一次电磁场，并在地下导电岩矿体中产生感应电流：断电后，感应电流由于热损耗而随时间衰减，有一个瞬变的过程。可以通过判断和分析二次的时空变化特征，来判断地下地质体的电性特征，找出其位置，产状和埋深等特征。具有可以同时的具有时间和空间的可分性、探测深度达、分辨率高、信息丰富等优点。近几十年来，我国科学技术快速进步，经济迅猛发展，各项基础建设稳步展开，对于各种矿产资源、能源、地下水资源等的需求快速增加。同时，各项建设中遇到了许多工程问题，如公路建设中的地下空洞、煤田开采中的陷落柱、隧道开挖中的突水问题等等。这些因素在一定程度上制约着我国经济的发展，而顺便电磁法的出现，利用其测量方面的优势，已经发展成为探测油气、金属和非金属矿产的一种重要方法，并且在深部地质构造研究，工程勘察、油气、矿产、水、地热勘探等领域得到了广泛的应用。可以很好地保证资源供给，减少经济损失，加快建设进度。 2、研究现状 2.1、研究历史 对勘测工程工作的种种困难，把瞬变电磁法应用到地质勘探中的想法在上世纪30年代就有人提出来。最初的时域电磁法是利用到了L.W.Blan在1993年获得专利，用电磁脉冲激发提供电偶极形成电场。随后在前苏联有人提出了瞬变电磁测深法。在50年代，前苏联、加拿大、美国等国已经开始就瞬变电磁法的理论与应用技术进行了深入的研究，同时期由J.R.Wait 提出了使用瞬变电磁场法寻找导电矿体的理念。前苏联也基本已经建立了瞬变电磁法与野外施工的技术方法，更在70、80年代开展了大量的测量工作，特别是在二维和三维测量的方面就有了很大的进步，这使的瞬变电磁法在地质勘探上运用有了很大的发展。随着计算机的发展，西方各国在瞬变电磁法的二三维正演模拟方面也取得很大的成就。 我国于20世纪70年代研究TEM法。长春地质学院地矿部物化探研究所、中南工业大学、西安地质学院、中国有色金属工业总公司及中国地质大学等单位都在方法理论仪器及野外试验方面进行了一定的工作，先后研发出瞬变电磁系统，取得了很大的研就成果。至今TEM法一直处于蓬勃发展和广泛应用阶段。总的来看，目前国内已比较完整地建立了TEM 法的一维反演及方法技术理论，并自行研制了一些功率较小的仪器。 2.2、仪器的发展现状 近十几年来，伴随着计算机技术的快速的发展，瞬变电磁仪经过五次改进更型。性能稳定、实用可靠的商品化瞬变电磁仪器始于70年代初期，最先推出商品仪器的为加拿大CRONE地球物理公司，目前国内外商品化仪器大约有十几种。 2.2.1国外瞬变电磁仪 加拿大CRONE地球物理公司的DigitalPEM系统，匹配2.4 kW和4.8 kW二种发射机，发射机的发射电流下降沿固定模式有200Ls、300Ls、500Ls、1000Ls、1500Ls五种，发射线圈为任何状态、任何大地耦合条件下，发射机都可自动调整发射电流下降沿时间保持不变，接收传感器为棒状探头，探头脚架为可调式支架，能方便地调节探头地状态以满足测量三分量的要求，工作装置主要为中心回线、定源大回线和偶极~偶极。配有地~井TEM系统，井中三分量探头为分体式，即垂直分量和水平分量为二个探头，野外工作时每一激发回线状态下，分别测量垂直分量和水平分量，这样相对降低了工作效率，但大大增加了安全性，由于 直流电法、高密度电法和瞬变电磁法比较 矿井直流电法勘探涵盖了巷道顶底板电测深法和矿井高密度电阻率法这两种方法，两者属于频率域，而矿井瞬变电磁法则为时间域的方法。 1直流电法技术的基本原理 直流电法勘探是测定岩石电阻率的传统方法。它通过一对接地电极把电流供入中，而通过另一对接地电极观测用于计算岩石电阻率所必需的电位或电位差信息（见图1）。 图1 电法勘探工作原理示意图 一个点电源O 在均匀介质中的电场形态为球形(见图2) ，每个球壳为一个等电位面，不同等电位面上A、B 两点会产生电位差，电位差的大小与其通过的介质的导电性(电阻率)有关。 此时通过直流电法仪测得A、B 两点的电位差，即可计算出介质的视电阻率。 A B C C' B' O A' j电流线 等电位面 图2点电源在均匀介质中的电场形态 矿井直流电法勘探在井下巷道安放物理场源和接收装置，因测点位置靠近勘探对象，缩短了目标体的探测距离，许多在地表无法探测到的较小规模地电异常体，在井下可获得较强异常响应，为提高电法勘探应用能力创造了有利条件。 巷道顶底板直流电测深法装置形式 固定MN 法（施伦贝尔装置） 工作布置方式为A---M-O-N---B ，即以 O 点为中心，两边对称布置A 、M 、N 、B 四个电极四个电极按比例由近及远同步移动。 三极装置（常用于井下迎头超前探测） 工作布置方式为A---M — O —N----B （*）。即以 O 点为中心，两边对称布置M 、N 两个电极，A 、M 、N 三极由近及远逐步移动，B 极位于无穷远处。 图2 三极测深法示意图 上述两种装置中A 、B 、均为供电电极，用于向岩层供电；M 、N 均为测量电极，用于探测地电场电压，根据测出的电流、电压值结合装置系数就可以换算出地层视电阻率值。通过对不同深度地层的视电阻率值进行全方位探测和综合分析，就可以达到探测岩性或构造的目的。 矿井高密度电法 巷道顶底板电测深法由于受其观测方式的制约，不仅测点稀，工作效率低信息量小，而且更难从多种电极排列去研究地电断面的特征、结构与分布。因此，所提供的关于地电断面的地质信息贫乏，资料解释存在相当困难。为了克服上述困难与不足，更好的发挥物探在工程勘察中的优势，便发展出了高密度电阻率这项新的勘探技术。 其在原理上属于电法勘探中电阻率法的畴，它是以岩土体的电性差异为基础，以研究在施加电场的作用下，地下传导电流的变化分布规律，它是在常规电法勘探基础上发展起来的一种新的勘探方法。高密度电法集中了常规剖面法和电测深法两者的特点，不仅可以观测地下一定深度围横向电性变化情况，同时还可以观测垂向电性的变化特征，总体而言具有以下 49 东北部、西南部山区铁路建设中经常会遇到岩堆，在过去的实践中，人们往往采取避绕的措施，然而随着高速铁路建设步伐的加快，受铁路线型要求及其他因素的影响不能任意修改线路，因此在岩堆地区开展铁路勘察设计不可避免。本文以田师府至桓仁铁路大前石岭隧道岩堆的瞬变电磁探测为例，讨论物探技术在岩堆探测方面的应用与可 行性。 1 地形地貌 田师府至桓仁铁路大前石岭隧道位于本溪市桓仁县境内，线路以隧道形式穿越大前石岭，全长2500m。大前石岭隧道进口位于辽宁省桓仁县大雅河流域大前石岭的半山坡上，地貌为中低山区。大雅河在群山之间蜿蜒流过，河宽30～50m，水流较急，河中布满漂石、巨块石。大雅河两侧山体海拔高度370～1340m，最大高差970m，山坡自然坡度13°～35°。在山坡坡面上，2/3面积长满低矮灌木及乔木；1/3面积无土壤和植被，为裸露的块石、碎石堆，形成石海、石流坡地貌，统称岩堆。 2 岩堆的工程地质特征 岩堆体一般呈碎裂、松散状，节理、裂隙极其发育，自稳能力差。作为一种不良地质，在铁 路勘察设计中经常遇到。岩堆的主要特征即不均一性。表现在组成物质的块径大小的不均一，一般岩堆的块石含量在70%或以上，块石直径一般在0.5～3.0m，最大者达10余m，小者为角砾和粘土颗粒，由此说明岩堆组成物粒径悬殊大；孔隙大小的不均一，一般岩堆的中下部孔隙小，较密实，上部尤其是岩堆的后缘孔隙大，十分松散；由于岩堆组成物质的不均一和孔隙大小的不均一，致使地表水下渗和地下水渗流的不均一。 3 地球物理特征 不同的岩层具有不同的电阻率，瞬变电磁法勘探就是通过测定地下不同地点不同深度的电阻率的差异来达到寻找目标地质体的目的。利用瞬变电磁法勘探解决地质问题的前提条件是目标地质体和围岩存在电性差异。岩堆的主要特征即不均一性，表现在组成物质的块径大小的不均一，块石直径一般在0.5～3.0m，最大者达10余m，小者为角砾和粘土颗粒，由此说明岩堆组成物粒径悬殊大；孔隙大小的不均一，一般岩堆的中下部孔隙小，较密实，上部尤其是岩堆的后缘孔隙大，十分松散。地下一定 范围内，孔隙的填充物不同，直接影响其电性分布状况。如果无地下水的情况，孔隙被空气充填，表现为较高的电阻率；由于地下水的充填及地表水沿 瞬变电磁法在岩堆勘察中的应用 王文喜1 姚文清2 （1.沈阳铁道勘察设计院有限公司，辽宁 沈阳 110013；2.辽宁省物测勘查院，辽宁 沈阳 110121） 摘要： 文章以田师府至桓仁铁路大前石岭隧道岩堆的瞬变电磁探测为例，讨论物探技术在岩堆探测方面的应用与可行性，基本上查明了岩堆的范围及厚度，有利地指导了钻探及挖探工作的布置。关键词： 瞬变电磁法；岩堆；勘察；物探技术；视电阻率中图分类号： P631 文献标识码：A 文章编号：1009-2374（2012）28-0049-032012年第28期（总第235期）NO.28.2012 （CumulativetyNO.235） 第22卷 第4期 地 球 物 理 学 进 展V ol .22 N o .42007年8月(页码:1195～1200) P ROG RESS IN G EOP H YSICS A ug . 2007 瞬变电磁法理论与应用研究进展 薛国强1, 李 貅2, 底青云1 (1.中国科学院地质与地球物理研究所,北京100029;2.长安大学地质工程与测绘工程学院,西安710054) 摘 要 对国内外瞬变电磁法的方法研究概况、理论研究、仪器状况以及在应用领域的研究进展情况做出了综述性评价.瞬变电磁法的理论研究主要涉及正演方法、反演方法、资料处理方法.瞬变电磁法的应用领域包括地面、海洋、航空以及地下等不同工作场地.同时指出瞬变电磁法的发展趋势为研究三维正反演、多分量观测、成像技术、微信号分析等,以及注重发展海洋、井下、航空瞬变电磁法等.关键词 瞬变电磁法,理论与应用,研究进展 中图分类号 P631 文献标识码 A 文章编号 1004-2903(2007)04-1195-06 The progress of TEM in theory and application XUE Guo -Qiang 1 , LI Xiu 2 , DI Qing -Yun 1 (1.I nstitute o f Geo log y and Geoph ysics ,Chinese A cademy o f Sciences ,Beijing 100029,Ch ina ;2.S chool o f Geo log y and S ur vey En gineer ing ,Chang ,an Un iver sity ,X i ,an 710054,China ) A bstract We give the to tal condition of T EM study include techno lo gy ,theo ry ,instrument and application ,the the -o ry study mainly include fo rw ard calculation metho d ,inver se problem and da ta pro ce ssing scheme .T he applicatio n o f it include ea rth sur face ,sea and aerial survey ,subsurface explora tion .We also give advance prog ress the o f T EM ,include study ing 3D fo rwa rd and inv erse calcula tion ,multi -co mpo nent survey techno lo gy ,imaging study ,and w eak signal a nalyses ,as well as ,sea ,tunnel ,aerial T EM develo ping . Keywords tr ansient elect romag netic me tho d ,theo ry and applicatio n ,study pro g ress 收稿日期 2007-04-10; 修回日期 2007-06-20. 基金项目 中国博士后基金(2005038388),中国科学院王宽诚博士后奖励基金,中国科学院知识创新项目((KZCZ -yw -113).)国家自然科 学基金重点项目(50539080)联合资助. 作者简介 薛国强,男,1966年生,1989年于西安地质学院获学士学位,2002年于长安大学获硕士学位,于2005年于西安交通大学获博士 学位.研究方向为电磁探测理论与应用.(E -mail :ppxueguoqiang @https://www.doczj.com/doc/2c6828004.html, ) 0 引 言 瞬变电磁法(TEM )是一种时间域的电磁探测方法.介质在一次电流脉冲场激励下会产生涡流,在脉冲间断期间涡流不会立即消失,在其周围空间形成随时间衰减的二次磁场.二次磁场随时间衰减的规律主要取决于异常体的导电性、体积规模和埋深,以及发射电流的形态和频率[1～6].因此,我们可以通过接收线圈测量的二次场空间分布形态,了解异常体的空间分布[1～6]. 瞬变电磁法在上世纪30年代最早由前苏联科学家提出,当时采用的是远区工作模式.但是,利用电流脉冲激发供电偶极形成时域电磁场的是1933年由美国科学家L .W .Blau 最先提出,当时利用不 同电导率地层界面电磁波的反射与地震反射波信号的相似性,进行了大量的实验和比较.到了上世纪 50～60年代,前苏联科学家成功地完成了瞬变电磁法的一维正、反演,建立了瞬变电磁法的解释理论和野外工作方法之后,瞬变电磁法才开始进入实用阶段.上世纪60年代以后,当意识到时间域电磁测深法可以利用远远小于期望探测深度的收发距时,该方法有了一个快速发展.随之,“短偏移”、“晚期”、“近区”、等技术研究迅速发展起来.美国等西方国家在上世纪70～80年代之间,短偏移法一直处于研究和试验阶段,未被广泛运用,而长偏移法已得到了应用,特别是在地热调查和地壳结构的调查中.随后一些专家对瞬变电磁法的一维正反演及方法技术进行了大量研究[7].我国于70年代初开始研究TEM ,长 瞬变电磁原理、仪器及应用 林君嵇艳鞠于生宝王艳 吉林大学仪器科学与电气工程学院 二零零七年五月二十五日 第1章绪论 (1) 1.1 瞬变电磁法发展概况 (1) 1.2 瞬变电磁探测方法的特点及应用领域 (2) 第2章瞬变电磁法探测原理 (4) 第3章ATEM-II瞬变电磁探测系统 (7) 3.1 ATEM-II瞬变电磁发射机 (7) 3.2 ATEM-II瞬变电磁接收机 (10) 第4章瞬变电磁响应分析 (17) 4.1各向同性水平层状大地上回线源的瞬变电磁响应 (17) 4.2均匀大地表面上大回线源在地表形成的瞬变电磁场 (17) 4.3中心回线下的隐伏球体的响应特征 (18) 4.4中心回线下的隐伏无限延伸的水平圆柱体的响应特征 (20) 4.5导电围岩中的局部导体瞬变电磁响应 (20) 第5章瞬变电磁野外工作方法 (22) 5.1 回线组合选择 (22) 5.2 发射电流的选择 (24) 5.3 发射脉冲宽度的选择 (26) 5.4 关断时间的影响 (26) 5.5 发射边长的选择 (28) 5.5 接收最早取样时间的选择 (29) 5.7 接收线圈的频率选择 (30) 第6章瞬变电磁探测的数据处理与成图 (31) 6.1数据质量判别 (31) 6.2 数据处理 (33) 6.2.1 平滑滤波 (33) 6.2.2 近似对数等间隔取样 (34) 6.3 基于“烟圈”理论的一维快速反演 (37) 6.4 数据成图 (40) 第7章 ATEM系统野外应用 (42) 7.1 长春秦家屯模型验证研究 (42) 7.2 长春伊通河活断层勘察研究 (44) 7.3 内蒙正镶白旗水源勘察 (45) 7.4 安徽铜陵矿山接替资源勘探 (49) 7.5 浙江舟山连岛工程探测 (52) 瞬变电磁法在地球物理勘探中的应用摘要：本文针对目前瞬变电磁法勘探中存在的问题进行了探讨，分析了地球物理勘探本身都存在多解性，再加上勘探区的各种人文设施干扰，地形高差较大，导致异常出现多解性，所圈定的采空积水区的位置及边界范围等可能存在一定偏差，这就需要对瞬变电磁法的理论和资料处理进行更深入的研究和探索，从而更好地为矿井水文地质勘探工作服务。 关键词：水文地质灾害；测网布置；地球物理测试 abstract: aiming at the transient electromagnetic method in the exploration into the several problems, analyzes the exploration geophysical itself has multi-solutions, plus the exploration of human facilities interference, terrain difference is bigger, lead to abnormal appear multiple solution, and tagged goaf water of the location and boundary scope may exist certain deviation, that required the transient electromagnetic method of theory and data processing further study and exploration, so as to better for hydrological geology exploration work service mine. keywords: hydrogeology disasters; the nets decorate; the earth’s physical test 中图分类号：f407.1文献标识码：a 文章编号： 瞬变电磁法检测技术 摘要：本文是对瞬变电磁法（TEM）检测的一个综述，该方法具有许多独特的检测优势。 文中首先介绍了瞬变电磁法的相关理论知识，包括基本原理、一次场传播途径 等，然后简单叙述了瞬变电磁法的优点与局限性，最后就其应用做了简单介绍， 如在地质勘探、埋地管道等检测中的应用。 关键字：瞬变电磁检测应用 引言 瞬变电磁法（TEM）是地球物理探测中最有效的电磁方法之一，与其他检测方法相比具有简单易行、探测深度大、受地形干扰小、不受一次场干扰等优点，近年来在国内外发展迅速，其应用范围已经涉及地矿、石油、水利、电力、铁道、交通、有色、国防工程等各个领域,并且已经取得了显著效果。国外对瞬变电磁法的研究开展较早，已取得一些成绩，而在我国，对瞬变电磁检测方法的研究始于上世纪70年代，由最初的金属矿勘探到地热、水资源、水文地质、环境与工程地质的探测，近年来应用日益广泛。大功率、大动态范围、高密度时序序列数据采样、三分量同步观测、低噪声仪器性能将是先进TEM仪器发展的主要趋势。 1 瞬变电磁法检测理论 瞬变电磁法利用不接地回线（磁源）或接地线源（电流源）向地下发送一次脉冲，通常称为一次场。该稳定磁场由闭合稳定电流产生，然后在某一时刻将电流中断，一次场随之消失。根据电磁学原理，地下的导电介质将产生一个大小相等、方向相反的涡流场以阻止一次场的消失，这个涡流场叫二次场。由于二次场包含有地下地质体丰富的地电信息，在一次脉冲磁场的间歇期间，利用线圈或者接地电极观测二次场（或称场效应），通过对这些信息的提取与分析，从而达到探测地下地质体的目的。所研究的是场效应与时间的关系，故称之为时间域电磁法。由于一次场和二次场均为瞬态场，也称之为瞬变电磁法。 一次场以两种途径传播，第一种是：电磁波首先以光速在空气中传播到地表 瞬变电磁法测量装置由发射回线和接收回线两部分组成，工作过程分为发射、电磁感应和接收三部分。当发射回线中通以阶跃电流，发射电流突然由I下降到零，根据电磁感应理论，发射回线中电流突然变化必将在其周围产生磁场，该磁场称为一次磁场，一次磁场在周围传播过程中，如遇到地下良导电的地质体，将在其内部激发产生感应电流，又称涡流或二次电流，由于二次电流随时间变化，因而在其周围又产生新的磁场，称为二次磁场。由于良导电地质体内感应电流的热损耗，二次磁场大致按指数规律随时间衰减，形成瞬变磁场，二次磁场主要来源于良导电地质体的感应电流，因此它包含着与地质体有关的地质信息，二次磁场通过接收回线观测，并对观测的数据进行分析和处理，对地下地质体的相关物理参数进行解释. 非磁性导电球体的瞬变电磁响应曲线 电导率σ越小，响应初值越大，但衰减快;σ大，响应初值小， 而衰减慢。 2007吉林大学 地质体的瞬变电磁响应存 在导电响应“窗口”，反 映电性变化的差异。 非磁性导电球体的响应导电窗口曲线 2007吉林大学 常用的发射波形及频谱 0 2 -5 5 d T/2 H0 0 2 -5 5 d T/2 H0 0 2 -5 0 5 2d T/2 H0 d' d' 几种常用激励场的波形 几种简化波形的频谱c 矩形波 正弦波 斜阶跃波 2007吉林大学 回线一次场垂直分量沿x 轴的变化回线一次场垂直分量沿z 轴的变化 一次场的特征： 地面各点的磁场方向均垂直地面，回线中部的磁场较均匀。一次场随着据地表的距离增大而减小。 回线磁场的特点：地面各点的磁场方向均垂直地面，回线中部的磁场较均匀。对于边长为2a 的正方形回线，如果以与中心点磁场大小相差不超过40％为准，则在回线中部0.6a 及上、下±0.18a 的范围内可近似看成垂直的均匀场。因为它随深度减弱较慢，故有较深的探测能力。回线外部则一次场变化较大。 2007吉林大学瞬变电磁法数据处理流程研究
