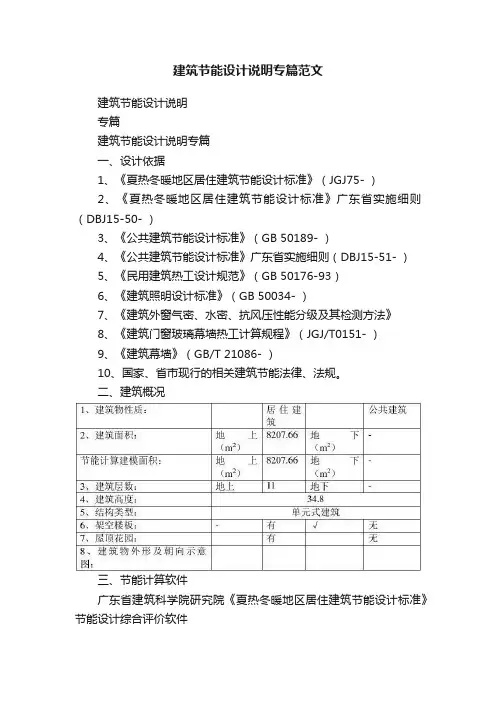

建筑节能设计说明
专篇
建筑节能设计说明专篇
一、设计依据
1、《夏热冬暖地区居住建筑节能设计标准》（JGJ75- ）
2、《夏热冬暖地区居住建筑节能设计标准》广东省实施细则（DBJ15-50- ）
3、《公共建筑节能设计标准》（GB 50189- ）
4、《公共建筑节能设计标准》广东省实施细则（DBJ15-51- ）
5、《民用建筑热工设计规范》（GB 50176-93）
6、《建筑照明设计标准》（GB 50034- ）
7、《建筑外窗气密、水密、抗风压性能分级及其检测方法》
8、《建筑门窗玻璃幕墙热工计算规程》（JGJ/T0151- ）
9、《建筑幕墙》（GB/T 21086- ）
10、国家、省市现行的相关建筑节能法律、法规。
二、建筑概况
三、节能计算软件
广东省建筑科学院研究院《夏热冬暖地区居住建筑节能设计标准》节能设计综合评价软件
清华斯维尔建筑节能计算分析软件
PKPM建筑节能分析软件PBECA
天正建筑节能设计分析软件TBEC（广东版）
四、节能设计方法
表4.1权衡判断能耗结果
五、建筑节能热工设计
表5.1外墙热工性能表
接上头
2.0外窗（包括透明幕墙）、玻璃门及天窗
接上头
注：1、“外窗自身遮阳系数SC”计算方法参见《居住建筑节能设计标准》（广东省实施细则）公式（2.0.13-1）
2、遮阳构件尺寸中，A、B值的定义以《居住建筑节能设计标准》（广东省实施细则）附录A为统一标准。
3、“挡板遮阳”其计算方法参见《居住建筑节能设计标准》（广东省实施细则）附录A.0.4条，公式A.0.4。
4、“整栋建筑平均综合遮阳系数”计算参见《居住建筑节能设计标准》（广东省实施细则）第2.0.1条，公式（2.0.1-2）。
表5.4窗（包括透明幕墙）材料热工性能
表5.4外窗（包括阳台门）、透明幕墙气密性能
表5.6窗墙面积比
表5.7屋面热工性能
表5.1屋面热工性能表
注：（1）有关材料的导热系数及蓄热系数的修正参数参见《居住建筑节能设计标准》（广东省实施细则）附录G-表G.0.2
(2)产品标况导热系数：指产品在标准状况下（如检测时），必须符合该产品相关标准规定的的导热系数。
六、采暖、通风和空调节能设计
七、照明节能
1、居住建筑公共部位的照明应采用高效光源、高效灯具和节能控制措施。
2、公共建筑公共部位应当安装、使用节能灯具和电气控制装置。
八、节能措施及材料送检要求
1、建筑节能工程进场材料应严格按照《建筑节能工程施工质量验收规范》（GB50411- ）及《广东省建筑节能工程施工质量验收规范》（DBJ15-65- ）的要求进行抽样送检复验，其性能指标应符合设计要求，并应在施工前由监理人员督促施工单位抽样送检合格并签字；
2、节能工程必须按照《建筑节能工程施工质量验收规范》（GB50411- ）及《广东省建筑节能工程施工质量验收规范》（DBJ15-65- ）的要求进行分部工程验收，并送市墙体体材料革新与建筑节能管理办公室备案；
3、主要送检材料与要求
1）外墙热工性能表中的填充墙主材的导热系数，保温材料导热系数、密度、抗压强度须惊醒抽样送检，各项参数应符合该产品标准规定的相关数据。
2）外墙及屋面外饰面太阳辐射吸收系数小于0.6时须进行抽样送检；
3）门窗热工性能表中各类玻璃的遮蔽系数和可见光透过率须进行抽烟汤送检，其中遮蔽系数不应大于设计计算值，可见光透过率不应小于设计计算值，中控玻璃的露点须进行抽样送检
4）天窗热工性能表5.7中天窗遮蔽系数须进行抽样送检，其值不应大于设计计算值。
5）屋面构造做法表中德隔热材料的导热系数、密度、抗压强度须抽样送检，各参数应符合该产品标准规定的相关数值。
