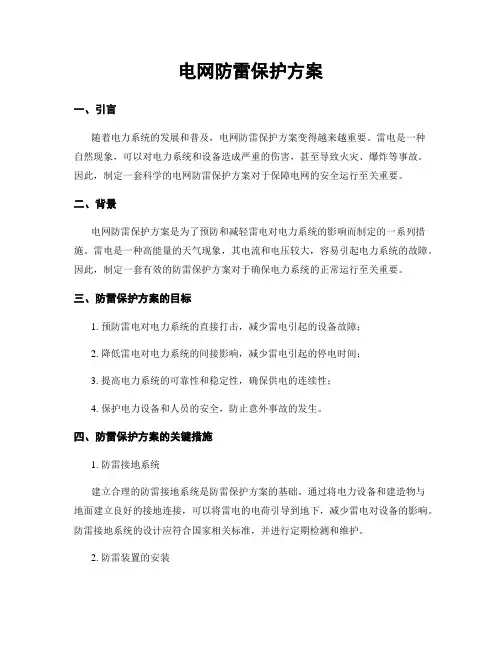

电网防雷保护方案
一、背景介绍
随着电力系统的不断发展和电网规模的扩大，雷击事故对电网设备的安全运行
造成为了严重威胁。为了保障电网的稳定运行，有效地防范雷击事故的发生，制定一套科学的电网防雷保护方案势在必行。
二、防雷保护方案的重要性
1. 保障电网设备的安全运行：雷击事故会导致电网设备的损坏甚至瘫痪，影响
电力供应的连续性和可靠性。
2. 保护人员生命财产安全：雷击事故不仅对电网设备造成影响，还会对周围环
境和人员造成威胁，甚至危及人员的生命安全。
3. 提高电网的抗灾能力：防雷保护方案的实施可以提高电网的抗雷能力，减少
雷击事故的发生，提高电网的稳定性和可靠性。
三、电网防雷保护方案的要素
1. 雷电监测系统：通过安装雷电监测设备，实时监测雷电活动，及时预警并记
录雷电频次、位置和强度等信息，为防雷措施的制定提供科学依据。
2. 接地系统：建立良好的接地系统是电网防雷的基础，通过合理布置接地装置，将雷电流迅速引入地下，减少雷电对设备的影响。
3. 避雷器：安装避雷器可以有效地分流和吸收雷电能量，保护电网设备免受雷
击的伤害。
4. 防雷装置：在电网设备和路线上安装防雷装置，如避雷针、避雷带等，形成
防雷保护网，将雷电引入地下，减少雷电对设备的影响。
5. 绝缘配合：合理选择和使用绝缘材料和绝缘装置，提高电网设备的绝缘性能，减少雷电对设备的影响。
6. 防护措施：制定相关的防护措施，包括人员的防护措施和设备的防护措施，
确保人员和设备的安全。
四、电网防雷保护方案的实施步骤
1. 雷电监测与分析：安装雷电监测设备，实时监测雷电活动，并进行数据分析，确定雷电频次、位置和强度等信息。
2. 风险评估与优化：根据雷电监测数据，评估电网的雷电风险，并优化防雷保
护方案。
3. 设备改造与升级：根据优化后的防雷保护方案，对电网设备进行改造和升级，包括接地系统的改造、防雷装置的安装等。
4. 防护措施的制定与实施：制定相关的防护措施，包括人员的防护措施和设备
的防护措施，并进行实施。
5. 定期检测与维护：定期对电网防雷保护系统进行检测和维护，确保其正常运
行和有效防护。
五、电网防雷保护方案的效果评估
1. 监测数据统计：根据雷电监测数据，统计雷电频次、位置和强度等信息，评
估防雷保护方案的效果。
2. 设备运行情况监测：监测电网设备的运行情况，包括设备的损坏情况和运行
稳定性等，评估防雷保护方案的效果。
3. 事故发生情况统计：统计雷击事故的发生情况，包括事故的类型、频次和影
响范围等，评估防雷保护方案的效果。
六、电网防雷保护方案的优化和改进
1. 定期评估和优化：定期对电网防雷保护方案进行评估和优化，根据监测数据和运行情况，不断改进防雷保护方案。
2. 技术创新和应用：关注国内外防雷保护技术的发展和应用，引进先进的防雷保护技术，提高防雷保护方案的科学性和先进性。
七、结论
电网防雷保护方案是保障电网设备安全运行和人员生命财产安全的重要手段。通过合理布置接地系统、安装避雷器和防雷装置等措施，可以有效地减少雷击事故的发生，提高电网的抗灾能力和可靠性。同时，定期评估和优化防雷保护方案，引进先进的防雷保护技术，可以不断提高防雷保护方案的科学性和先进性，为电网的安全运行提供有力保障。
架空线路的防雷措施 架空线路的防雷措施是否得当，直接关系到电网的安全运行与矿井的安全生产。现在我们结合实际了解几种防雷措施： 一、架设避雷线 避雷线主要是防止雷直击导线，它是架空线路最基本的防雷措施。 规程规定:35KV_110KV架空线路，如果未沿全线架设避雷线，则应在1KM_2KM的进线段架设避雷线。 公司现在运行的架空线路最高电压等级是35KV:它们是曲矿线、铜矿线、王坡线、相坡线共四条35KV等级线路，其中曲矿线和铜矿线都是在主焦变电站进线段约1.5KM范围内架设有避雷线。相坡线和王坡线原先也是只在坡北变电站进线段装设有避雷线，但是由于线路雷电活动较强，几乎每年都会发生雷击跳闸事故。严重威胁到了矿井的安全生产，所以在2005年底，将这两条线路在全线补设了避雷线。全线封闭后，到现在已有四年。只在07年王坡线24#铁塔发生了一起雷电绕击事故。（这与24#铁塔在龙山山顶的位置有关）事实证明，全线架设避雷线虽然成本较高，但它防止直击雷的效果还是非常明显的。
二、装设自动重合闸 重合闸的作用是在线路因雷击跳闸后，能在1.5秒的时间内重新自动合一次闸。一般设定只让重合闸一次，如果线路出现的是永久性故障，重合一次合不上，就不再重合了。雷击造成的闪路大多数能在跳闸后自行恢复绝缘，所以重合成功率比较高。由于它能在极短时间内恢复送电，因此对矿井的安全生产有重要意义。咱们的35KV铜矿线就有这套装置。实践证明，合闸成功率接近100%。（但是它不能保护设备绝缘） 三、装设避雷器 公司35kv和6kv线路上都装有避雷器，使用非常广泛。避雷器在正常工作电压下，对地呈绝缘状态；在雷电过电压（不管是直击雷还是感应雷），则呈低电阻状态，对地泄放雷电流，将过电压数值限制在设备绝缘安全值以下，从而有效地保护了被保护电器设备的绝缘免受过电压的损害。 除了这三种，还有采用消弧线圈接地、降低杆塔接地电阻等措施，这里不再讲了。现在我们知道：避雷线是防直击雷的,对导线起屏蔽作用；自动重合闸能在架空线路因雷击跳闸后，缩短事故停电时间，但是它不能保护电气设备的绝缘;避雷器则能有效保护电气设备的绝缘，并且由于它具有成本较低、安装方便、残压低等优点，已成为架空线路不可替代的防雷措施。我们在考虑架空线路的防雷措施时，要充分考
https://www.doczj.com/doc/2c19384065.html, 输电线路防雷措施 在输电线路遭受雷击时，雷电会对输电线路造成过电压冲击，破坏输电线路的绝缘层使其出现闪络或产生涉漏电弧的现象，严重时可能会导致输电线路发生相间短路或者对地短路的故障，进而导致事故跳闸，如果不能在受到雷击的输电线路进行有效的处理措施，则会导致电力系统的供电中断，影响人们的日常生产和生活。 输电线路的防雷措施有： （1）避雷线（架空地线）：沿全线装设避雷线是目前为止110KV及其以上架空线最重要和最有效的防雷措施。35KV及以下一般不全线架设避雷器，因为其绝缘水平较低，即使增加绝缘水平仍很难防止直击雷，可以靠增加绝缘水平使线路在短时间故障情况运行，主要靠消弧线圈和自动重合闸装置。 （2）降低杆塔接地电阻：这是提高线路耐雷水平和减少反击概率的主要措施，措施有采用多根放射状水平接地体、降阻模块等。反击是当雷电击到避雷针时，雷电流经过接地装置通入大地。若接地装置的接地电阻过大，它通过雷电流时电位将升的很高，作用在线路或设备的绝缘体，可使绝缘发生击穿。接地导体由于地电位升高可以反过来向带电导体放电的这种现象叫“雷电反击”。
https://www.doczj.com/doc/2c19384065.html, （3）加强线路的绝缘：如增加绝缘子的片数、改用大爬距悬式绝缘子、增大塔头空气距离。在实施上有很大的难度，一般为提高线路的耐雷水平，均优先采用降低杆塔接地电阻的方法。 （4）耦合地线：在导线的下方加装一条耦合地线，具有一定的分流作用和增大导地线之间的耦合系数，可提高线路的耐雷水平和降低雷击跳闸率。（5）消弧线圈：能使雷电过电压所引起的单相对地冲击闪络不转变为稳定的工频电弧，即大大减少建弧率和断路器的跳闸次数。 （6）避雷器：不作密集安装，仅用作线路上雷电过电压特别大或绝缘薄弱的防雷保护。能免除线路的冲击闪络，使建弧率降为零。 （7）不平和绝缘：为了避免线路落雷时双回路同事闪络跳闸而造成的完全停电的严重局面，当采用通常的防雷措施都不能满足要求时，在雷击线路时绝缘水平较低的线路首先跳闸，保护了其他线路。 （8）自动重合闸：由于线路绝缘具有恢复功能，大多数雷击造成的冲击闪络和工频电弧在线路跳闸后能迅速去电离，线路绝缘不会发生永久性的损坏和劣化，自动重合闸的效果很好。
输电线路的防雷设计 引言 随着电力系统的不断发展，输电线路的防雷设计已成为保障电网安全运行的重要环节。雷电天气会对输电线路造成严重的威胁，可能引发绝缘闪络、跳闸等问题，甚至导致整个电网的瘫痪。因此，本文将从输电线路的防雷设计角度出发，介绍相关的防雷措施，以期提高输电线路的耐雷水平，确保电力系统的稳定运行。 雷击类型 雷电分为直击雷、感应雷和球形雷等多种类型。其中，直击雷是指雷电直接击中物体，产生极大的电流和电压，对输电线路危害最为严重。感应雷是指雷电产生的电磁感应过电压和过电流，通过输电线路传导并损坏设备。球形雷是一种罕见的雷电现象，其形状和大小类似于足球，可以在空气中漂浮并沿输电线路传播。 防雷设计 针对不同的雷电类型，输电线路的防雷设计应从以下四个方面着手：1、输电线路的布局：在选择输电线路的路径时，应尽量避开易受雷
击的地段，如山顶、风口等。同时，要合理利用地形和地质条件，降低线路遭受雷击的概率。 2、输电线路的绝缘子：选择合适的绝缘子材料和型号，能够有效提高输电线路的绝缘水平，降低雷电天气下发生闪络的概率。例如，使用硅胶绝缘子或复合材料绝缘子等。 3、输电线路的接地：良好的接地装置可以有效地将雷电流引入大地，降低输电线路上的过电压和过电流。根据实际情况选择接地方式，如集中接地、分段接地等。 4、输电线路的监控：通过安装雷电定位系统、气象监测设备等手段，对输电线路进行实时监控，以便及时发现并处理故障。此外，定期对输电线路进行巡检和维护，确保其状态良好。 案例分析 以某地区输电线路防雷设计为例，该地区雷电活动频繁，输电线路多次受到雷击影响。经调查分析，发现其防雷设计存在以下问题：1、输电线路布局不合理：部分输电线路途经山区、林区等易受雷击地区，增加了雷击风险。
电网防雷保护方案 一、背景介绍 随着电力系统的不断发展和电网规模的扩大，雷击事故对电网设备的安全运行 造成为了严重威胁。为了保障电网的稳定运行，有效地防范雷击事故的发生，制定一套科学的电网防雷保护方案势在必行。 二、防雷保护方案的重要性 1. 保障电网设备的安全运行：雷击事故会导致电网设备的损坏甚至瘫痪，影响 电力供应的连续性和可靠性。 2. 保护人员生命财产安全：雷击事故不仅对电网设备造成影响，还会对周围环 境和人员造成威胁，甚至危及人员的生命安全。 3. 提高电网的抗灾能力：防雷保护方案的实施可以提高电网的抗雷能力，减少 雷击事故的发生，提高电网的稳定性和可靠性。 三、电网防雷保护方案的要素 1. 雷电监测系统：通过安装雷电监测设备，实时监测雷电活动，及时预警并记 录雷电频次、位置和强度等信息，为防雷措施的制定提供科学依据。 2. 接地系统：建立良好的接地系统是电网防雷的基础，通过合理布置接地装置，将雷电流迅速引入地下，减少雷电对设备的影响。 3. 避雷器：安装避雷器可以有效地分流和吸收雷电能量，保护电网设备免受雷 击的伤害。 4. 防雷装置：在电网设备和路线上安装防雷装置，如避雷针、避雷带等，形成 防雷保护网，将雷电引入地下，减少雷电对设备的影响。
5. 绝缘配合：合理选择和使用绝缘材料和绝缘装置，提高电网设备的绝缘性能，减少雷电对设备的影响。 6. 防护措施：制定相关的防护措施，包括人员的防护措施和设备的防护措施， 确保人员和设备的安全。 四、电网防雷保护方案的实施步骤 1. 雷电监测与分析：安装雷电监测设备，实时监测雷电活动，并进行数据分析，确定雷电频次、位置和强度等信息。 2. 风险评估与优化：根据雷电监测数据，评估电网的雷电风险，并优化防雷保 护方案。 3. 设备改造与升级：根据优化后的防雷保护方案，对电网设备进行改造和升级，包括接地系统的改造、防雷装置的安装等。 4. 防护措施的制定与实施：制定相关的防护措施，包括人员的防护措施和设备 的防护措施，并进行实施。 5. 定期检测与维护：定期对电网防雷保护系统进行检测和维护，确保其正常运 行和有效防护。 五、电网防雷保护方案的效果评估 1. 监测数据统计：根据雷电监测数据，统计雷电频次、位置和强度等信息，评 估防雷保护方案的效果。 2. 设备运行情况监测：监测电网设备的运行情况，包括设备的损坏情况和运行 稳定性等，评估防雷保护方案的效果。 3. 事故发生情况统计：统计雷击事故的发生情况，包括事故的类型、频次和影 响范围等，评估防雷保护方案的效果。
电力系统中的防雷保护 防止雷击是电力系统运行中需要考虑的一个重要问题。因为一 旦遭受雷击，电力设施可能受损或烧毁，甚至导致停电事故。因此，为了保障电力系统的正常运行，我们需要进行有效的防雷保护。 一、防雷保护的基本原理 电力系统中的防雷保护主要采用两种原理：一是闪络放电原理，即通过接地使雷击电流自然分散；二是过电压保护原理，即通过 引入防雷装置，将来自雷电的过电压分流或吸收，保护设施不受 损害。 一个完善的防雷保护系统应该包括三个层面：一是对设施进行 优化设计和布置，避免设施发生雷击；二是通过设立避雷带和接 地装置等手段，使雷击电流自然分散，减小设施损害；三是通过 装设避雷器等装置，吸收或分流雷电过电压，保护设施不受过电 压损害。 二、防雷保护的常用设施 1.避雷网和避雷针：避雷网是一种覆盖在建筑物或其他设施上 的屏蔽网，避雷针是一种高耸在建筑物顶端的导体，能够在风雨 雷电天气时吸收或分散雷电。这些设施都是基于闪络放电原理来 工作的。
2.接地装置：接地装置是电力系统中最基本的防雷设施之一， 主要目的是将雷击电流自然分散到地下。一般情况下，接地装置 应该选取有较好导电性的地层作为接地层。 3.避雷器：避雷器是通过与雷电过电压相连接，将过电压分流 或吸收的一种防雷设备。避雷器应该选用适合电力系统工作的额 定电压级别和额定雷电冲击电流。 4.绝缘子：绝缘子是一个将电极隔离开来的电气设备，可以防 止电流通过器件。在防雷保护中，绝缘子是最基本的防护措施。 优质的绝缘子能够减少设施因雷击引起的故障，提高设施的可靠 性和经济效益。 三、防雷保护的实施措施 1.规范设计和施工，尽量将电力设施设置在不易受雷击的位置，并合理布置防雷设施，避免设施损毁。 2.加强维护管理，定期检查设备和防雷装置是否正常运转，在 必要时进行更换和修缮。 3.对于高耸物体，如高层建筑、广告牌等，应该加强监测和防 范措施，减少雷击带来的损害。 4.提高人员防范意识，定期进行防雷培训，教育人员如何在雷 电天气下行动，避免可能存在的危险。
变电所防雷保护措施电力及供电系统中，各种电气设备都有一定的绝缘强度。如果超过了设备所能承受的程度，绝缘就会击穿。引起电气设备绝缘击穿的电压叫过电压。引起过电压的原因有两种：①是操作过电压，也叫内部过电压;②是大气过电压，也叫外部过电压。操作过电压产生的原因有很多种，如弧光接地，切断电感或电容都会产生过电压。大气过电压的产生是由雷电现象引起。因此要抑制大气过电压，防雷措施就显得十分重要。 1 雷电的危害 雷电的形成伴随着巨大的电流和极高的电压，在它放电的过程中产生极大的破坏力，雷电的危害主要是以下几个方面： 1.1 雷电的热效应 雷电产生强大的热能使金属熔化，烧断输电导线，摧毁用电设备，甚至引起火灾和爆炸。 1.2 雷电的机械效应 雷电强大的电动力可以击毁杆塔，破坏建筑物，人畜已不能幸免。 1.3 雷电的闪络放电 雷电产生的高电压会引起绝缘子烧坏，断路器跳闸，导致供电线路停电。 2 雷电过电压简介 雷电过电压又称为大气过电压它是由于内的设备或构筑遭受直接雷击或雷电感应而产生的过电压。由于引起这种过电压的能量来源于外界，固有成为外部过电压。雷电过电压产生的雷电冲击波，其电压幅值。可高达10 8V，其电流幅值可高达几十万安，因此对电力系统危害极大，必须采取有效措施加以防护。 雷电过电压的基本形式有3种： 2.1 雷击过电压(直击雷) 雷电直接击中电气设备，线路或建筑物，强大的雷电流作用，通过该物体泄入大地，在该物体上产生较高的电位差，成为直击雷过电压。雷电流通过被击物体时，将产生破坏作用的热效应和机械效应，相伴的还有电磁效应和对附近物体的闪络放电。 2.2 感应过电压(感应雷) 当雷云在架空线路上方时，由于雷云先导作用，使架空线路上感应出与先导通道符号相反的电荷。雷云放电时，先导通道中的电荷迅速中和，架空线路上的电荷被释放，形成自由电荷流向线路两端，产生很高的过电压(高压线路可达几十万伏，低压线路可达几万伏)。 2.3 雷电波入侵 由于直击雷或感应雷而产生的高电位雷电波，沿架空线路或金属管道侵入变配电所或用户而造成危害。据统计，供电系统中由于雷电波侵入而造成的雷电事故，在整个事故中占50%以上。因此，对其防护问题应予以足够的重视。 3 防止感应雷的措施 防止雷电过电压的主要措施是并联避雷器。 3.1 避雷器的简介 电力系统中的电气设备在运行中除承受正常的工作电压以外，有时还遭受操作过电压和雷电过电压。过电压的数值远超过工作电压，使设备的绝缘寿命缩短，甚至直接遭到破坏。 避雷器是专门用来防止雷电过电压的保护电器，与被保护的电器设备并列连接。它们大量应用在牵引变电所、接触网和电力机车中。 牵引变电所中电气设备的绝缘水平系由大气过电压决定，因为对于最高电压等级目前为110k V的牵引供电系统，其可能遭受的最大操作过电压常小于雷电过电压的作用值。为防雷害，在变电所的进线、出线侧都并联装设避雷器以“削减”、“限制”侵入所内的雷电波至较低于各避雷器的残压水平，并将雷电流泄入大地，从而保护了其保护范围内的设备。而这些设备也仅需具有能耐较残压值略高的绝缘水平即可不至于损坏。
特高压变电站的防雷保护 特高压变电站是负责输电的重要设施，其稳定运行与安全操作至关重要。雷电是特高压变电站运行中必须防范的自然现象之一，如果不采取有效的防雷保护措施，将会给变电站造成严重的损失。因此，特高压变电站的防雷保护措施十分重要。 一、防雷保护的基本原理 防雷保护的基本原理是采取一定的防护措施，使雷电电流在安全的通道上流动，保护特高压变电设施和相关设备，避免雷电直接击中变电站从而造成设备的损坏和人员的伤亡。 1. 建造避雷针：特高压变电站上方需要建造一定高度的避雷针，使其成为电气系统的最高点，引导雷电电流沿路排放，形成安全的通道。 2. 接地网：在特高压变电站周围铺设接地网，将雷电过电压与大地直接接触，保护变电站不受到雷电的损害。 3. 屏蔽和接地：在特高压设备周围设置防雷屏蔽，有效防止雷电直接击中电气设备。 4. 安装避雷器：在特高压变电站安装避雷器能有效保护电器设备，避免雷电过压对设备造成损害。 5. 特别地面处理：特高压变电站周围的地面需要进行特别的处理，以防止地面反射雷电。 特高压变电站的防雷保护方案的制定是十分关键的，下面介绍几个方案应该获得重点关注。 对于架空线路电缆的防雷保护，主要是通过在高杆上建造避雷针进行防护和按规定距离安装避雷器来达到防雷的目的。 2. 金属屏蔽试验 3. 天线防护策略 天线是特高压变电站所必须安装的重要设备，防护其又尤为重要。天线防护策略主要采用金属线圈的方式来实现，这可以有效地抵抗雷电对天线的破坏。 四、总结
特高压变电站的防雷保护对于保障电力的稳定和安全至关重要。在制定防雷保护方案时，需要充分考虑变电站周围的环境和设备，采取针对性的措施，确保有效的防护。需要指出的是，特高压变电站防雷保护是一项复杂的工程，需要专业人员在工程设计和建设中进行全方位、细致的考虑和措施。
配电网防雷的主要技术措施和建议 【摘要】配电网在运行中经常会遭受雷击，对配电网的安全运行造成较大危害。所以防雷技术在配电网中的应用显得较为关键，基于此，本文先就配电网的雷击类型以及防雷的工作问题进行阐述，然后就防雷技术和建议加以探究，希望能对配电网安全稳定运行起到积极作用。 【关键词】配电网；防雷问题；防雷技术 配电网是电力系统重要构成，雷雨季节雷电频繁，配电网的防雷工作尤其重要，在开展过程中，需要注重防雷技术措施科学化运用，结合不同的防雷需要选择相适应的防雷技术，才能有效提高配电网的防雷水平。 1.配电网的雷击类型及防雷的工作问题 1.1配电网的雷击类型 配电网常见雷击类型有两种：①直击雷，也是配电网雷击的重要类型，带电云层对配电线路设备发生迅猛放电，产生过电压过电流，破坏性极强，对配电网的安全运行会产生比较大的影响。②感应雷，对配电网造成的损害也比较突出，配电网90%雷击都是感应雷，感应雷是接近但没有直接击中线路设备，通过静电或者电磁感应产生的过电压，虽然感应雷过电压小于直击雷，但其发生频率高，更应给予重视。 1.2配电网防雷的常见问题 配电网防雷中存在的问题比较多，如果没有对防雷工作充分重视，必然会影响配电网安全稳定运行，以下问题要充分重视： 1.2.1避雷器接地存在的问题 配电网防雷工作中，避雷器接地方面存在的问题比较突出，主要是避雷器接地受制于现场环境因素制约，接地电阻超标问题较为显著，在实际使用中，部分
带有绝缘外皮的接地引下线内部发生断裂，或者地埋接地桩的焊接部位因锈蚀接触不良，这些都比较难发现，所以在运行的时候比较容易出现问题，无法正常发挥防雷作用[1]。 1.2.2配电网防雷配置问题 配电网防雷中应用的一些防雷措施，需要保障其完整有效，我国的配电网线路中大多是没有安装相应的线路避雷器，一般只安装在变电所出线旁，或配电变压器、开关的电源侧，如此方式会造成线路中间部分处在无保护的状态，比较容易受到雷击影响，容易发生绝缘击穿以及发生放电的风险。 1.2.3同杆架设问题 配电网防雷过程中存在的多回路同杆架设的问题，会对配电网安全稳定运行产生比较大的影响，在绝缘子击穿的时候，线路的工频续流量会进一步增加，持续接地电弧容易出现游离的问题，加上各回路距离比较小，容易引起同杆架设的其他回路出现短路故障，以及断线的风险[2]。 2.配电网的防雷技术和建议 2.1配电网的防雷技术 配电网防雷应采用合适的防雷技术，这对提升配电网防雷质量和效果能发挥积极作用，能最大程度上保障配网设备安全运行。 2.1.1加强线路绝缘 现在很多线路采用更换绝缘子等方式来提高线路的绝缘水平。逐步淘汰针式绝缘子，将普通针式绝缘子换成支柱绝缘子或瓷横担绝缘子，将普通铁横担换成复合绝缘横担，将裸导线换成绝缘导线。并可以采用“不平衡”绝缘布置措施，即中间相采用弱绝缘而两边相采用强绝缘的措施，能够显著提高两相临界闪络电流，降低雷击跳闸率。 2.1.2架设架空避雷线
10kV配网线路防雷措施 雷云击中杆塔、电力装置等物体时，强大的雷电流流过该物体泻入大地，在该物体上产生很高的电压降称为直击雷过电压。由于线路的引雷特性，当雷击点与线路的最近距离小于65m时，雷电直击线路概率较大[1]。雷电直击配电线路可产生远高于线路绝缘水平的过电压，通常会导致设备损坏。 （二）感应雷过电压 当雷电击线路附近的大地时，导线上由于电磁感应产生过电压称为感应雷过电压。配网线路中，感应过电压故障一般占雷击故障的 80% 以上[1]。根据实测数据，感应过电压峰值一般可达300kV-400kV[2]。 在开阔地区，配电线路遭受直击雷概率增加;附近有高耸建筑物、构筑物或高大树木屏蔽，遭受直击雷的概率大幅下降，遭受感应过电压的概率增大。 二、配网典型雷害 （一）雷击跳闸 目前10kV线路通常设置了零序保护，雷击线路发生闪络后电弧持续燃烧，线路上采集到零序电流，将导致线路跳闸。 对于同杆架设的多回配电线路，在雷电直击或较高感应过电压的作用下，容易发生多回线路同跳故障。此外，由于各回路间距离较小，若雷击闪络后工频续流较大，持续的接地电弧将使空气发生热游离和光游离，同样会导致多回短路故障和同时跳闸。 （二）线路故障 1.配电线路雷击断线
线路使用绝缘导线，雷击造成单相闪络或相间短路时，绝缘击穿最易发生在 靠近绝缘子的位置，被击穿的绝缘层呈针孔状，并靠近绝缘子两侧特别是负荷侧。工频短路电流的电弧弧根受周围绝缘层阻隔，固定在击穿点燃烧，在较短时间内 烧断导线。而当线路采用裸导线时，电弧在电磁力的作用下，高温弧根沿导线表 面不断滑移，直至电弧熄灭，不会集中在某一点燃弧，因此不会严重烧伤导线， 通常在工频续流烧断导线或损坏绝缘子之前，就会引起断路器动作切断电弧，因此，裸导线的雷击断线故障率明显低于绝缘导线。由于绝缘导线易断线，宜采取 雷击断线保护措施，可采取加强绝缘(如采用柱式绝缘子)、装设架空地线及安装 线路避雷器(无间隙、带间隙)等堵塞式防雷措施，或安装防弧金具(剥线型、穿 刺型)、放电钳位绝缘子(剥线型、穿刺型)、长闪络路径熄弧装置等疏导式防雷 措施。 2.配电设备雷击故障 雷击配电线路产生远高于设备绝缘水平的过电压，导致设备绝缘击穿，造成 永久性故障。 3.配电变压器雷击损坏 配电变压器雷击损坏主要有以下原因: (1)配电变压器高压侧遭受雷电直击或感应过电压，导致高压侧绝缘损坏。 (2)配电变压器高压侧遭受雷电直击或感应过电压，较高地电位通过低压绕 组中性点施加在低压绕组，再经电磁相合按变比在高压绕组产生较高过电压(反 变换过电压)，导致配电变压器损坏。 (3)配电变压器低压侧遭受雷电直击或感应过电压，导致低压侧绝缘损坏。 (4)配电变压器低压侧遭受雷电直击或感应过电压，低压绕组过电压经绕组 间电磁藕合，按变比在高压绕组产生较高过电压(正变换过电压)，导致高压侧绝 缘损坏。 因此，配电变压器高、低压侧均应装设无间隙避雷器保护。
配电线路设备的防雷保护措施 随着现代化进程的不断发展，电力供应对于人们来说越来越重要，因此保障配电网线路设备的安全可靠性有着十分重要的意义。而在我们供电的同时也遇到了各种各样的困难。最为明显的是大自然对我们供电工作的影响。雷电就是其中不可避免的原因之一。无论是过去还是现在，对配电网线路设备的防雷保护工作一直是重中之重，由于配电网线路设备很容易遭受雷击从而造成配电网雷击事故，长期以来雷击引起的停电事故频繁发生，导致了很大的经济损失，因此文章就对配电网线路设备如何防雷以及防雷系统进行研究分析。 标签：配电网线路;防雷系统;保护措施; 引言： 天气因素经常会引发配电线路故障，其中雷电会对电力设备造成非常大的危害，影响电能的传输与供应。加强配电线路的防雷措施可以有效减少因雷击造成的损害以及跳闸停电的次数。还可保护变电站内电气设备的安全运行，也是维持电力系统可持续、安全供电的关键一环。尤其在阴雨天气多发的南方，雷电对配电网线的损坏更是不容忽视。 1 天气因素引发的配电线路故障 1.1 雷击故障 雷电是造成输电线路故障的主要原因之一。线路遭到雷击会出现损坏，雷击的瞬间，线路内会形成巨大的瞬间电压，轻则会使线路跳闸，出现大面积停电情况，严重的会直接将电力设备击穿，造成巨大的经济损失。对某电力供电企业近五年的供电故障情况进行分析发现，雷击造成的故障几乎占到35%，风力因素占19%，水利因素占21%，其他因素占25%。由此可见，雷击造成的供电系统故障非常普遍，具有较强的破坏性，需要引起供电企业和电力管理部门的重视。 1.2 覆冰故障 冬季相对湿度较大，温度升高时，线路上的雪融化。温度较低时，则容易出现覆冰情况。冰层厚度的增加会诱发严重的安全事故，覆冰后更容易造成供电线路的脆化。寒冷的环境不利于线路的正常维修，造成供电故障。 1.3 风灾故障 如果风力较大，容易使供电线路出现大范围的摆动，发生闪络和跳闸故障。如果出现台风，极易造成电杆的剧烈摇晃。大风吹起的异物也容易造成线路的损坏。风雨交加的天气，会出现线路损坏的情况，造成检修困难，对正常供电造成极为严重的影响。
电网防雷保护方案 一、引言 电力系统是现代社会的重要基础设施，为了确保电力系统的安全稳定运行，防 雷保护方案是至关重要的。本文将详细介绍电网防雷保护方案的标准格式，包括方案目的、范围、参考标准、术语和定义、系统描述、设计要求、设备选型、施工要求、试验和验收等内容。 二、方案目的 本方案旨在保护电力系统免受雷电等自然灾害的侵害，确保电网运行的安全可 靠性和稳定性。通过合理的防雷保护措施，降低雷电对电力设备和电力系统的影响，减少事故发生的可能性，提高电力系统的抗灾能力。 三、范围 本方案适合于各类电力系统，包括输变电系统、配电系统和用户侧电力设备。 涵盖了电力设备的防雷保护、接地系统的设计和构建、设备选型和施工要求等方面。 四、参考标准 1. 国家标准：《电力系统接地设计规范》(GB 50057)、《电力系统接地装置技 术导则》(DL/T 634.5101)等； 2. 行业标准：《电力系统防雷技术规范》(DL/T 634.5102)、《电力设备防雷设 计导则》(DL/T 634.5103)等； 3. 国际标准：IEC 62305-1《Protection against lightning - Part 1: General principles》、IEC 62305-3《Protection against lightning - Part 3: Physical damage to structures and life hazard》等。 五、术语和定义
1. 雷电：指大气中发生的电荷分离和放电现象，包括云地闪电、云云闪电和云 空闪电等； 2. 防雷保护：指通过合理的措施和设备，减少雷电对电力系统的影响，保护电 力设备和系统的安全； 3. 接地系统：指将电力设备或者设施与地面连接，以确保设备和人员的安全的 系统。 六、系统描述 本方案针对电力系统的防雷保护需求，包括以下几个方面： 1. 雷电监测系统：通过安装雷电监测设备，实时监测雷电活动，并提供预警信息，以便采取相应的防护措施； 2. 接地系统：设计合理的接地系统，包括设备接地和建造物接地，确保电力设 备和建造物的安全； 3. 避雷器：根据不同的电力设备和系统要求，选用合适的避雷器，以吸收和分 散雷电冲击； 4. 防雷装置：安装适当的防雷装置，包括避雷针、避雷网等，以提供额外的防护； 5. 防雷接地网：建立可靠的防雷接地网，确保雷电能够有效地通过接地网排除； 6. 防雷屏蔽：对电力设备和系统进行屏蔽设计，减少雷电对设备和系统的干扰。 七、设计要求 1. 根据电力系统的特点和需求，制定合理的防雷保护方案，确保方案的可行性 和有效性； 2. 选择符合国家标准和行业标准的设备和材料，确保其质量和可靠性；
供电所 10 kV配电线的防雷问题成因及 解决措施 摘要：为了提高10kV配电线路的可靠性，绝缘导线得到了广泛的应用，绝缘导线技术已经相当成熟。然而，绝缘导线的使用也带来了一些新的问题，其中雷电对配电线路的破坏最为突出。根据相关统计研究，雷击断线是配电网绝缘导线事故中最突出的问题，因此对供电变电站10kV配电线路的防雷研究具有十分现实的意义。 关键词：供电所；10 kV配电线；防雷问题；成因；解决措施 1、10kv配电线路防雷主要手段 10kV配电线路防雷的基本手段主要体现在避雷针防雷、接地防雷和加强局部绝缘三个方面。 避雷器在输电线路上能起到良好的防雷效果，也适用于配电线路。配电线路中避雷器的合理设置也具有保护架空线路的作用。然而，传统的避雷器需要在工频电压下长期工作，承受雷电过电压，容易发生故障。因此，配电线路选用易于维护的氧化锌避雷器，可选择性地设置在配电线路中易被雷电击穿的线路段，对配电线路起到良好的保护作用。 接地防雷的主要原则是降低接地电阻。有两种方法：水平接地体法和降阻剂法。发现水平接地体降阻与配电线路防雷要求存在较大差距，接地体易腐蚀，使用寿命短。基于水平接地体的方法，结合使用降阻剂和防腐剂，既能起到良好的降阻作用，又具有稳定的防雷性能和较强的耐腐蚀性。 增加绝缘线是为了在10kV配电线路绝缘线的固定连接处加厚绝缘层，提高其耐穿刺性，并在很大程度上提高线路冲击放电电压。但这种方法增加了项目成本。
2 、10 k V配电线的防雷问题及成因 2.1 防雷问题 防雷应注意以下三点。 2.1.1 目前，10kV配电线路的避雷器一般安装在杆塔上，可以有效提高现有杆塔的防雷水平，但不能为配电系统的防雷提供保护。如果配电系统中需要安装避雷器，不仅需要花费大量的人力、物力和财力，而且避雷器的安装和维护也很难实现，因此不容易实现。然而，另一方面，输电线路大多存在于荒野中，整体上比较陡峭，容易遭受雷击。因此，有必要采取经济合理的防雷措施。 2.1.2 随着配电系统的发展，其灵活性也在提高，配电线路上有许多开关，这可以提高系统的可靠性，但也会带来新的问题。例如，如果开关和闸刀开关上未安装防雷设施，则开关和闸刀开关可能被雷击。 2.1.3 近年来，配电线路建设中已采用电缆线路，因此配电线路中有一些环网柜、电缆分支箱等设备。这些设备也在一定程度上带来了整体设备防雷措施不足等新问题，给防雷工作带来了新的挑战。 2.2 成因 造成10kV配电线路防雷问题的因素很多，主要有人为因素和配电线路绝缘水平低。 2.2.1 人为因素：人为因素是造成10kV配电线路雷击的关键因素之一。首先，在建设10kV配电线路时，施工人员可能没有采取防雷措施，导致配电线路防雷水平较低。另外，整体运维人员责任心不强，对安全隐患重视不够，埋下了事故发生的隐患。此外，在整个事故过程中，各种风险因素叠加在一起，导致整个输电线路存在巨大的安全隐患。其次，部分10kV配电线路距离较远，资金不足，交通不便，线路维护人员无法定期进行线路维护，可能导致雷击。有些维修人员工作不认真，只是随便检查，没有及时发现和解决线路上的问题。此外，一些罪犯可能损坏配电线路，导致配电线路被切断，从而导致接地故障。
配网架空线路防雷措施 摘要：据相关资料表明，在配网架空线路的运行过程中，发生跳闸故障的大多 数是因为雷击造成的，如果电力设备发生跳闸，将会导致大部分地区断电停电， 严重的话还会造成触电、漏电或火灾事故，造成严重的经济损失，影响社会稳定。总之，电力部门必须高度关注配网架空线路的防雷工作，针对配网架空线路所存 在的雷击问题提出相应的防雷措施，以此来保证配网架空线路的安全稳定运行。 关键词：配网；架空线路；防雷措施 1配网架空线路雷电产生机理 为了提高和升级配电网架空线路的防雷技术措施，首先要进一步了解雷电是 由什么造成的，同时对其产生过程进行深入研究，彻底地避免雷击线路的情况发生。错综复杂的雷电产生过程，通常是由于受到气流的冲击力和大气中的水汽和 寒流相遇而造成的。正负电荷在受到冲击时会吸附于一些水滴上，另一方面，一 些带有负电荷的水滴也可能在气流的作用下形成雷雨天气，通常情况下，雷雨云 在天空中会与之相撞彼此之后，他们会释放一些电荷，这样就会导致形成了我们 所见的雷电。雷电产生的电流值非常高，一般发射出来的电压数值可以达到几千伏，最高温度达到两千摄氏度，虽然这样，但它的放电时间非常短，在这么短的 时间内只有几微秒的时间，放出这么多，所以电压，以便使空气中的雷电云发生 急剧变化，会出现通货膨胀。与此同时，还伴随着强光和巨响的产生。 2配网架空线路存在的雷击问题 2.1避雷器问题 在配网架空线路中广泛实验避雷器可以有效降低配网架空线路的雷击概率， 但在使用避雷器的过程中也存在着一定的问题。在配网架空线路中，仍然有一部 分线路使用的是传统的阀型避雷器。这种传统的阀型避雷器不仅维护检修的成本高、而且经济效益较低，一旦出现故障问题则需要花费大量的检修费用。此外， 因为避雷器在长期的使用过程中处于密封、潮湿的环境，在过电压时很有可能出 现电晕现象，进而导致氧气转化成臭氧之后与氮气发生一系列的化学反应，并在 遇水之后形成了硝酸，而硝酸与金属反应后形成硝酸盐，上述的一系列化学反应 发生过后将会降低气压，最终降低电压。 2.2接地引线问题 接地引线是电力设备与地面的重要连接体，是配电设备接地的重要介质。目前，在配网架空线路中存在的接地引线问题主要有以下两种：一是接地引线的规 格混乱、不统一，在配网架空线路中仍然使用了铜线、扁铁等材料样式的接地引线，而且还存在着一部分接地引线连接不规范、过于冗长的问题，这些因素都有 可能加大配网架空线路的雷击概率。二是配网架空线路周围居民缺乏保护线路和 安全用电的意识，经常会出现高压侧电线或者接地引线被盗的情况，严重破坏了 接地引线，也给配网架空线路运行的安全性与稳定性带来了不利影响。 3配网架空线路防雷措施 电力工程施工中，配网架空线路受自然界的雷雨天气影响较为显著，雷电瞬 间可产生数百、数千安培的电流和数千、数万伏特的电压，甚至更高。尤其雷击 作为最显著的袭击方法，以遭遇概率和故障因素消解价值，需要在实际的架空故 障主问题解决中，以其为施工的重要关注方向进行强化措施管理。 3.1增强线路绝缘效果 绝缘体施工中增强线路绝缘效果，是避免架空输电线路遭到雷电流袭击的主
10 KV架空配电线路防雷措施配置方案措施 配电网是由电缆、架空线路、配电变压器和杆塔组成的，其中各环节密不可分，一旦出现问题，就会对整个电网的安全运行造成影响。在外界因素中，雷击是影响电力系统运行的重要因素。10kV架空配电线路在运行中很容易受到雷击，导致线路运行效率受到影响，也会造成电力设备损毁，如何更好的进行线路保护是值得重视的问题。本文主要通过分析10kV架空配电线路受到的雷击威胁的原因和危害，并针对配电线路防雷保护提出策略建议，希望对配电线路保护起到相关指导作用。 标签：10kV;架空配电线路;防雷措施;配置方案;调查研究 架空配电电路运行受到雷电影响比较大，配电线路很容易受到雷击导致线路出现运行问题，如何进行配电线路防雷保护是需要重视的问题，笔者对此展开了研究分析，首先分析了10kV架空配电线路受到受到的雷击威胁，并针对10kV 架空配电线路受到受到的雷击威胁提出了相应的防雷保护策略，希望对配电线路保护工作有所启发。 一、10kV架空配电线路受到的雷击威胁 （一）雷击成因 雷电在自然天气中是非常普遍的一种天气现象，整个雷电形成原因也比较复杂，当然雷击主要是由于地面湿气受热蒸发到高空大气之中，和空气中原有的水蒸气聚集，然后凝结成水滴和冰晶形成积云，积云经过摩擦最终出现雷电，当气流经过摩擦产生的积云中包含正负电荷，这种积云就是雷电云层。 （二）雷电对架空配置线路的危害 架空配电线路在受到雷电击打时，受到的电磁感应会影响线路运行，整个架空线路会由于受到电磁感应导致出现短时间出现高电压，影响电路运行。雷电击打会使线路运行中出现超出原本承载的高电荷，甚至会出现线路破损和跳闸等现象，对线路配置的避雷器造成影响。线路运行出现障碍会影响电力线路基本运行，还会出现供电质量受损等情况，最终会影响线路沿线的居民区或工厂经营。 二、10kV架空配电线路的防雷设置策略 根据10kv线路架空配置，需要对配电线路进行保护，笔者结合多方资料展开调查研究，并结合实验室实验，针对10kV架空配电线路的防雷保护提出以下建议策略： （一）配备完善的避雷设施
防雷整改方案 防雷整改方案 1. 背景介绍 雷电是一种非常危险的天气现象，容易对人和设备造成严重伤害。在电力系统、通信系统、计算机网络、建筑物等领域，对雷电的防护要求越来越高。因此，制定一套完善的防雷整改方案对于保护人员和设备的安全至关重要。 2. 雷电的危害 雷电可能会造成以下危害： - 人身伤害：雷击是一种非常危险的伤害，可能导致人员死亡或重伤。 - 设备损坏：雷电可能会破坏各种设备，包括电力设备、通信设备、计算机等。 - 火灾风险：雷电引发火灾的风险非常高，因为它可能激发可燃物或者破坏电力系统导致电器着火。 由于以上危害的存在，制定一套科学的防雷整改方案是非常必要的。 3. 防雷整改方案的目标 防雷整改方案的目标是降低雷电造成的人员伤害、设备损坏和火灾风险。为了实现这个目标，我们需要执行以下措施： 1. 按照相关国家标准和规范制定防雷要求。
2. 对现有设备进行全面检查，并根据检查结果进行相应的改造和加固。 3. 加强对人员的培训和教育，提高他们的防雷意识和应急处理能力。 4. 建立完善的监测系统，及时发现雷电风险并采取相应的预防措施。 5. 定期开展演练和应急演习，提高应对雷电灾害的能力。 4. 防雷整改方案的具体措施 4.1 制定防雷要求 根据相关国家标准和规范，制定适合自身情况的防雷要求。防雷要求应包括以下内容： - 不同地区、不同设备的防雷等级。 - 各类设备的防雷保护措施。 - 对雷电监测、预警和应急处理的要求。 4.2 设备检查和改造 对现有设备进行全面检查，确保其符合防雷要求。如果存在不符合要求的情况，需要 进行相应的改造和加固。可能的改造和加固措施包括： - 安装避雷针。 - 更换或加装避雷装置。 - 对电路进行合理的分区和隔离。 - 加强接地措施。 4.3 培训和教育
一、前言 近年来，随着电子技术的飞速发展，自动控制系统在电力生产各个方面的使用越来越广，电力职工在受益于微电子技术的极大方便的同时，也受到其一旦损坏就损失巨大的困扰。实际上，在电力系统增加自动控制系统的时候，对自动控制系统的安全防雷意识相对淡薄，一旦有雷电波侵入，设备损坏一般是巨大的，有的甚至使整个系统瘫痪，造成无可挽回的损失。 1 雷击产生的原因 雷击是一种自然现象，它能释放出巨大的能量、具有极强大的破坏能力。一直以来，致力于电力生产和电力设备研究的人员通过对雷击破坏性的研究、探索，对雷电的危害采取了一定的预防措施，有效地降低了雷害。 当雷电放电路径不经过防雷保护装置时，放电过程中产生强大的瞬变电磁场在附近的导体中感应到强大的电磁脉冲，称感应雷。感应雷可通过两种不同的感应方式侵入导体。一种是在雷云中电荷积聚时，附近导体会感应相反的电荷，当雷击放电时，雷云中电荷迅速释放，而导体中的静电荷在失去雷云电场束缚后也会沿导体流动寻找释放通道，就会在电路中形成静电感应，其次是在雷云放电时，迅速变化的雷电流在其周围产生强大的瞬变电磁场，附近的导体中就会产生很高的感生电动势，在电路中形成电磁感应，感应雷沿导体传播，损坏电路中的设备或设备中的器件。信息系统中系统接口多，线路长，给感应雷的产生、耦合和传播提供了良好环境，而信息系统设备随着科技的发展，集成度越来越高，抗过电压能力越来越差，极易受感应雷的袭击，并且损害的往往是集成度较高的系统核心器件，所以更不能掉以轻心，感应雷可以来自云中放电，也可以来自对地雷击。而信息系统与外界连接有各种长距离电缆可在更大范围内产生感应雷，并沿电缆传入信息系统。所以防感应雷是电力系统特别是微电子技术应用比较广泛的变电站综合自动化系统内，因而信息系统防雷是电力系统保证安全的重点。 2、电力系统高压电力装置防雷技术 2.1 原始的高压防雷技术 电力装置在其发展使用初期大都是通过裸导线架空线路输电，架空导线一般在离地面6～18m的空间，通过雷电入侵波产生的雷电过电压使线路或设备绝缘击穿而损坏。当时人
变电站防雷措施 随着电力系统的快速发展，使得电能这一清洁能源在人民生产、生活中得到了普遍使用。但当高压输电网在为人们提供动力和照明时,不能忽视自然界产生的雷电对高压输变电设备产生的大量危害。变电站是电力系统防雷的重要保护设施，如果发生雷击事故，将造成大面积的停电，严重影响社会生产和人民生活，因此要求变电站的防雷措施必须十分可靠。 一、变电站遭受雷击的主要原因 供电系统在正常运行时，电气设备的绝缘处于电网的额定电压作用之下，但是由于雷击的原因,供配电系统中某些部分的电压会大大超过正常状态下的数值，通常情况下变电站雷击有两种情况:一是雷直击于变电站的设备上；二是架空线路的雷电感应过电压和直击雷过电压形成的雷电波沿线路侵入变电站。其具体表现形式如下： 1、直击雷过电压。雷云直接击中电力装置时，形成强大的雷电流，雷电流在电力装置上产生较高的电压，雷电流通过物体时,将产生有破坏作用的热效应和机械效应。 2、感应过电压。当雷云在架空导线上方，由于静电感应,在架空导线上积聚了大量的异性束缚电荷，在雷云对大地放电时，线路上的电荷被释放，形成的自由电荷流向线路的两端，产生很高的过电压，此过电压会对电力网络造成危害。
因此,架空线路的雷电感应过电压和直击雷过电压形成的雷电波沿线路侵入变电站，是导致变电站雷害的主要原因,若不采取防护措施,势必造成变电站电气设备绝缘损坏，弓I发事故。 二、变电站防雷的原则 针对变电站的特点,其总的防雷原则是将绝大部分雷电流直接接闪引入地下泄散外部保护）；阻塞沿电源线或数据、信号线引入的过电压波（内部保护及过电压保护）；限制被保护设备上浪涌过压幅值（过电压保护）这三道防线，相互配合,各行其责，缺一不可。应从单纯一维防护（避雷针引雷入地一无源保护）转为三维防护（有源和无源防护），包括:防直击雷，防感应雷电波侵入，防雷电电磁感应等多方面系统加以分析. 1、外部防雷和内部防雷 避雷针或避雷带、避雷网引下线和接地系统构成外部防雷系统，主要是为了保护建筑物免受雷击引起火灾事故及人身安全事故;而内部防雷系统则是防止雷电和其它形式的过电压侵入设备中造成损坏，这是外部防雷系统无法保证的。为了实现内部防雷，需要对进出保护区的电缆，金属管道等都要连接防雷、及过压保护器,并实行等电位连接. 2、防雷等电位连接 为了彻底消除雷电引起的毁坏性的电位差，就特别需要实行等电位连接，电源线、信号线、金属管道等都要通过过电压保护器进行等电位连接，各个内层保护区的界面处同样要依此进行局
变电所的防雷爱护措施 - 电力配电学问 由于变电所和架空线直接相连接，而线路的绝缘水平又比变电所内的电气设备高，因此沿着线路侵入到变电所的雷电波的幅值很高。假如没有相应的爱护措施，就有可能使变电所内的主变压器或其他电气设备的绝缘损坏。而变电所一旦发生雷击事故，将使设备损坏，造成大面积停电，给工农业生产和人们的日常生活带来重大损失和严峻影响。所以，对于变电所而言，必需实行有效的措施，防止雷电的危害。变电所的防雷爱护措施如下。 1．装设避雷针 装设避雷针爱护整个变电所建筑物免受直接雷击。 避雷针可以防护直击雷。避雷针可以单独立杆，也可以利用户外配电装置的构架或投光灯的杆塔；但变压器的门型构架不能用来装设避雷针，以防止雷击产生的过电压对变压器发生闪络放电。 选择独立避雷针的安装地点时，避雷针及其接地装置与配电装置之间应保持合适距离：在地上，由独立避雷针到配电装置的导电部分之间．以及到变电所电气设备与构架接地部分之间的空气隙一般不小于5m。在地下，由独立避雷针本身的接地装置与变电所接地网间最近的地中距离一般不小于3m。 2．装设架空避雷线及其他避雷装置 装设架空避雷线及其他避雷装置作为变电所进出线段的防雷爱护，主要是用来爱护主变压器，以免雷电冲击波沿高压线路侵入变电所损坏了主变电所的这一关键设备。为此要求避雷器应尽量靠近主变压器
安装。 35kV电力线路，一般不接受全线装设架空避雷线的方法来防直击雷，但为防止变电所四周线路上受到雷击时雷电沿线路侵入变电所破坏设备，需在变电所进出线l-2km段内装设架空避雷线作为爱护，使该段线路免遭直接雷击。为使上项爱护段以外的线路受雷击时侵入变电所内的过电压有所限制，一般可在架空避雷线的两端装设管型避雷器，其接地电阻不得大于10Ω。 对于电压35kV、容量3200kVA以下的一般负荷变电所，可接受简化的进出线段爱护接线方式。对于10kV以下的高压配电线路进出线段的防雷爱护，可以只装设FZ型或FS型阀型避雷器，以爱护线路断路器及隔离开关。 3．装设阀型避雷器 装没阀型避雷器对沿线路侵入变电所的雷电波进行防护。 变电所的进出线段虽已实行防雷措施，且雷电波在传播过程中也会渐渐衰减，但沿线路传人变电所内的部分，其过电压对内部设备仍有肯定危害。特殊是对价值最高、绝缘相对薄弱的主变压器更是这样。故在变压器母线上，还应装设一组阀型避雷器进行爱护。 6～10kV变电所中，阀型避雷器与被爱护的变压器间的电气距离，一般不应大于5m。为使在任何运行条件下，变电所内的变压器都能够得到爱护，当接受分段母线时，其每段母线上都应装设阀型避雷器。 4．低压侧装设避雷器 该避雷器主要用在多雷区，防止雷电波沿低压线路侵入而击穿电力
