?压铸件设计规范
?一、壁厚
压铸件的壁厚对铸件质量有很大的影响。以铝合金为例，薄壁比厚壁具有更高的强度和良好的致密性。因此，在保证铸件有足够的强度和刚性的条件下，应尽可能减少其壁厚，并保持壁厚均匀一致。
铸件壁太薄时，使金属熔接不好，影响铸件的强度，同时给成型带来困难；壁厚过大或严重不均匀则易产生缩瘪及裂纹。随着壁厚的增加，铸件内部气孔、缩松等缺陷也随之增多，同样降低铸件的强度。
压铸件的壁厚一般以2.5～4mm为宜，壁厚超过6mm的零件不宜采用压铸。
推荐采用的最小壁厚和正常壁厚见表1。

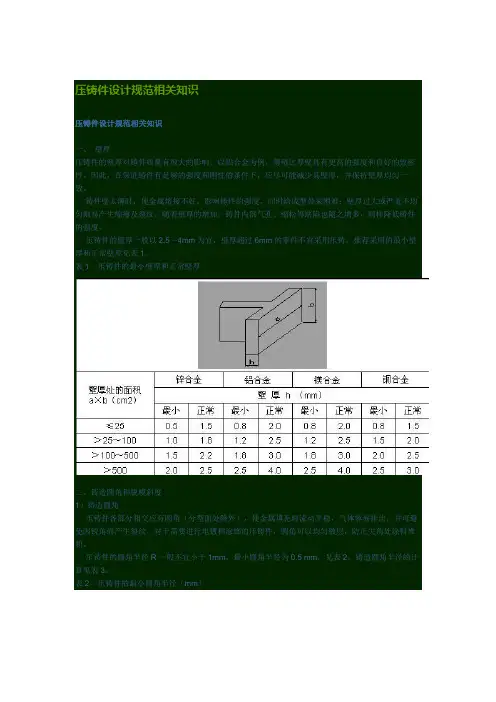

表1 压铸件的最小壁厚和正常壁厚
我司现使用的绝大多数为铝压铸件，其壁厚一般控制在2.0～2.5mm。
二、铸造圆角和脱模斜度
1）铸造圆角
压铸件各部分相交应有圆角（分型面处除外），使金属填充时流动平稳，气体容易排出，并可避免因锐角而产生裂纹。对于需要进行电镀和涂饰的压铸件，圆角可以均匀镀层，防止尖角处涂料堆积。
压铸件的圆角半径R一般不宜小于1mm，最小圆角半径为0.5 mm，见表2。
铸造圆角半径的计算见表3。
表2 压铸件的最小圆角半径（mm）
我司现采用的圆角一般取R1.5。
表3 铸造圆角半径的计算（mm）
说明：①、对锌合金铸件，K=1/4；对铝、镁、合金铸件，K=1/2。
②、计算后的最小圆角应符合表2的要求。
2) 脱模斜度
设计压铸件时，就应在结构上留有结构斜度，无结构斜度时，在需要之处，必须有脱模的工艺斜度。斜度的方向，必须与铸件的脱模方向一致。推荐的脱模斜度见表4。
表4 脱模斜度
说明：①、由此斜度而引起的铸件尺寸偏差，不计入尺寸公差值内。
②、表中数值仅适用型腔深度或型芯高度≤50mm，表面粗糙度在Ra0.1，大端与小端尺寸的单面差的最小值为0.03mm。当深度或高度＞50mm，或表面粗糙度超过Ra0.1时，则脱模斜度可适当增加。
我司现采用的脱模斜度一般取1.5°。
一般采用的加强筋的尺寸按图1选取：
t1=2 t /3～t；t2=3 t /4～t；
R≥t/2～t；
h≤5t；r≤0.5mm
（t—压铸件壁厚，最大不超过6～8mm）。
四、铸孔和孔到边缘的最小距离
1）铸孔
压铸件的孔径和孔深，对要求不高的孔可以直接压出，按表5。
表5 最小孔径和最大孔深
说明：①、表内深度系指固定型芯而言，,对于活动的单个型芯其深度还可以适当增加。
②、对于较大的孔径，精度要求不高时，孔的深度亦可超出上述范围。
对于压铸件自攻螺钉用的底孔，推荐采用的底孔直径见表6。
表6 自攻螺钉用底孔直径（mm）
我司现较为常用的自攻螺钉规格为M4与M5，其采用的底孔直径如下表：
2) 铸孔到边缘的最小距离为了保证铸件有良好的成型条件,铸孔到铸件边缘应保持一定的壁厚，见图2。
b≥(1/4～1/3)t
当t＜4.5时，b≥1.5mm
五、压铸件上的长方形孔和槽
压铸件上的长方形孔和槽的设计推荐按表7 采用。
表7 长方形孔和槽（mm）
说明：宽度b在具有铸造斜度时，表内值为小端部位值。
六、压铸件内的嵌件
压铸件内采用嵌件的目的：
①改善和提高铸件上局部的工艺性能，如强度、硬度、耐磨性等；
②铸件的某些部分过于复杂，如孔深、内侧凹等无法脱出型芯而采用嵌件；
③可以将几个部件铸成一体。
设计带嵌件的压铸件的注意事项：
①嵌件与压铸件的连接必须牢固，要求在嵌件上开槽、凸起、滚花等；
②嵌件必须避免有尖角，以利安放并防止铸件应力集中；
③必须考虑嵌件在模具上定位的稳固性，满足模具内配合要求；
④外包嵌件的金属层不应小于1.5～2mm；
⑤铸件上的嵌件数量不宜太多；
⑥铸件和嵌件之间如有严重的电化腐蚀作用，则嵌件表面需要镀层保护；
⑦有嵌件的铸件应避免热处理，以免因两种金属的相变而引起体积变化，使嵌件松动。
七、压铸件的加工余量
压铸件由于尺寸精度或形位公差达不到产品图纸要求时，应首先考虑采用精整加工方法，如校正、拉光、挤压、整形等。必须采用机加工时应考虑选用较小的加工余量，并尽量以不受分型面及活动成型影响的表面为毛坯基准面。
推荐采用的机加工余量及其偏差值见表8。铰孔余量见表9。
表8 推荐机加工余量及其偏差（mm）
表9 推荐铰孔加工余量（mm）
我司现采用的机加工余量一般取0.3～0.5mm。
